Cimentaciones profundas

¿Qué son las cimentaciones profundas y cuándo se utilizan?

Las cimentaciones profundas son elementos estructurales que trabajan apoyándose en estratos de suelo o roca situados a varios metros bajo la superficie. Su función es asegurar que la estructura se mantenga estable, incluso cuando el terreno cercano a la superficie es débil, compresible o presenta vacíos.

En términos sencillos, se puede imaginar una cimentación profunda como una serie de “patas” largas que atraviesan las capas malas del suelo hasta encontrar un nivel firme. El objetivo principal es limitar los asentamientos y evitar fallos por capacidad portante, asegurando que el edificio o infraestructura se comporte bien durante toda su vida útil.

Estas cimentaciones se utilizan cuando no es posible o no es seguro basar la estructura en zapatas o losas poco profundas. También se emplean cuando la obra exige controlar movimientos muy pequeños, por ejemplo, en estructuras sensibles a deformaciones diferenciales, maquinaria de precisión o edificios contiguos a construcciones existentes.

Otra situación frecuente es cuando se combinan cargas elevadas con terrenos heterogéneos. En esos casos, el diseñador debe recurrir a pilotes, pilas, caissons o pantallas, para transferir las cargas a niveles profundos. La selección de la solución depende siempre del estudio geotécnico y del tipo de estructura.

Diferencias entre cimentaciones superficiales y profundas

Las cimentaciones superficiales trabajan a poca profundidad, normalmente en los primeros metros del terreno. Se utilizan cuando el suelo cercano a la superficie tiene resistencia suficiente y se espera que los asentamientos sean moderados y controlables. Ejemplos típicos son las zapatas corridas, aisladas o las losas de cimentación.

En cambio, las cimentaciones profundas trabajan a mayor profundidad, buscando capas más competentes o aprovechando la fricción lateral del fuste. Esto permite soportar cargas más elevadas y limitar los asentamientos, sobre todo en suelos blandos. La elección entre una solución superficial o profunda impacta en el costo, el plazo de obra y la seguridad estructural.

Aspecto	Cimentaciones superficiales	Cimentaciones profundas
Profundidad típica	Hasta 3 m aproximadamente	Generalmente mayor a 3 m
Tipo de terreno requerido	Suelo competente cerca de la superficie	Permiten atravesar suelos blandos o poco competentes
Elementos habituales	Zapatas, vigas de cimentación, losas	Pilotes, pilas, caissons, pantallas
Capacidad portante	Limitada por la resistencia superficial	Aprovecha resistencia en punta y fricción lateral
Asentamientos	Pueden ser mayores y menos uniformes	Menores y mejor controlados si se diseña correctamente
Complejidad de ejecución	Tecnología y equipos simples	Requiere maquinaria especializada y personal experto
Coste por unidad de carga	Menor en terrenos favorables	Mayor, pero competitivo en suelos problemáticos
Aplicaciones típicas	Viviendas, edificios bajos, naves ligeras	Rascacielos, puentes, obras portuarias, suelos blandos

Situaciones en las que se requiere una cimentación profunda

La decisión de usar cimentaciones profundas se toma combinando criterios geotécnicos, estructurales y económicos. A continuación se presentan las situaciones más habituales en las que resultan necesarias, de forma que el lector pueda identificarlas con claridad en un proyecto real.

En todo caso, la condición imprescindible es disponer de un buen estudio del terreno. Sin información geotécnica fiable, cualquier elección de cimentación se convierte en una apuesta arriesgada, independientemente del tipo seleccionado.

• Terrenos blandos o muy compresibles: En arcillas suaves, rellenos antrópicos o suelos orgánicos, las zapatas sufrirían asentamientos excesivos. Los elementos profundos permiten transferir las cargas a estratos más firmes situados a mayor profundidad.
• Cargas muy elevadas o estructuras muy esbeltas: Edificios altos, torres de telecomunicaciones o chimeneas industriales concentran grandes esfuerzos en pocos apoyos. Las cimentaciones profundas ayudan a distribuir estas cargas sin generar fallos por punzonamiento ni deformaciones inaceptables.
• Presencia de capas débiles sobre estratos resistentes: Cuando existen alternancias de suelos blandos y duros, los elementos profundos atraviesan las capas deficientes y se apoyan en las más competentes, aprovechando su mayor capacidad portante.
• Estructuras sensibles a asentamientos diferenciales: En hospitales, laboratorios, edificios patrimoniales o instalaciones industriales, pequeñas diferencias de asentamiento pueden causar fisuras o afectar al funcionamiento de equipos. Las cimentaciones profundas ayudan a homogeneizar los movimientos.
• Obras sometidas a acciones sísmicas importantes: En zonas sísmicas, asegurar una buena respuesta dinámica exige limitar desplazamientos y evitar fenómenos como la licuefacción. Los pilotes pueden atravesar estratos susceptibles y anclarse en capas más estables, mejorando el comportamiento sísmico.
• Cimentaciones en agua o terrenos inundables: Puentes, muelles y estructuras marítimas necesitan apoyo en profundidad, muchas veces sobre roca o arenas densas. En estos casos, las cimentaciones profundas son prácticamente la única alternativa técnica viable.

Tipos de cimentaciones profundas

Las cimentaciones profundas incluyen distintas soluciones, que se eligen en función del tipo de suelo, las cargas y la accesibilidad de la obra. A continuación se presentan las principales tipologías utilizadas en ingeniería civil, explicadas con un lenguaje sencillo y orientado a quien está comenzando a familiarizarse con estos conceptos.

Cada tipo de cimentación profunda posee un modo de trabajo específico. Entender si el elemento transmite la carga por punta, por fuste o por una combinación de ambas es clave para comprender su comportamiento y para tomar decisiones en el proyecto.

• Pilotes: Elementos largos y esbeltos que pueden ser de hormigón, acero o madera. Pueden hincarse o ejecutarse perforando el terreno y llenando con hormigón. Transmiten las cargas por resistencia en la punta, fricción lateral o ambas.
• Pilas y caissons: Secciones de gran diámetro y forma más masiva que un pilote. Soportan cargas muy altas y pueden llegar a grandes profundidades. Se emplean mucho en puentes, cimentaciones en ríos y obras portuarias.
• Pantallas y muros pantalla: Elementos continuos de hormigón armado que trabajan tanto como contención de tierras como cimentación, absorbiendo empujes horizontales y cargas verticales de la superestructura.
• Pozos de cimentación: Excavaciones verticales de gran sección que se entiban y hormigonan. Se utilizan cuando se requiere un apoyo masivo o cuando el terreno permite la excavación manual o mecanizada con seguridad.
• Micropilotes y pilotes de pequeño diámetro: Elementos de mucho menor tamaño que un pilote convencional, útiles en refuerzos, recalces o lugares de difícil acceso. Permiten trabajar en espacios reducidos sin generar grandes vibraciones.

Pilotes: definición, funciones y clasificación general

Los pilotes son los elementos más representativos de las cimentaciones profundas. Se pueden describir como barras alargadas, que pueden ser prefabricadas o ejecutadas en obra, y que se introducen en el terreno mediante hinca o perforación. Su sección puede ser circular, cuadrada o de formas especiales.

Su función principal es transmitir las cargas de la estructura al terreno profundo, trabajando a compresión, tracción o flexión. Los pilotes no solo sirven para soportar cargas verticales; también pueden resistir esfuerzos horizontales y momentos, por ejemplo, en estructuras sometidas a viento o sismo.

Existen muchas formas de clasificar los pilotes. Una forma habitual es por el modo de ejecución: hincados, perforados o colados in situ y desplazantes o no desplazantes. Otra clasificación se basa en su modo resistente: de punta, de fricción o mixtos, según la proporción de carga que se transmite al estrato firme.

También se diferencian por el material: pilotes de hormigón armado o pretensado, de acero, de madera, mixtos o especiales. La elección depende de la agresividad del medio, las cargas de diseño y la tecnología disponible en la zona donde se ejecuta el proyecto.

Pilotes hincados

Los pilotes hincados son elementos prefabricados que se introducen en el terreno mediante golpes, vibración o presión estática. Se fabrican previamente en taller o en una zona de acopio y luego se colocan en la obra con equipos de hinca, como martillos diésel, hidráulicos o martillos vibratorios.

Durante la hinca, el pilote desplaza el suelo lateralmente, mejorando en algunos casos su densificación. Este proceso genera fricción lateral elevada, lo que permite alcanzar capacidades muy importantes incluso sin llegar a un estrato rocoso. Sin embargo, también produce vibraciones y ruidos significativos.

Los pilotes hincados pueden ser de hormigón armado, hormigón pretensado, acero o madera tratada. Se emplean con frecuencia en obras marítimas, puentes y edificaciones donde la vibración sea aceptable y haya espacio para la maniobra de los equipos de hinca.

Como limitación principal, la longitud de los pilotes hincados depende del transporte, el izado y la resistencia del propio elemento frente a los esfuerzos durante la hinca. Además, no son adecuados en zonas donde existan construcciones delicadas cercanas, debido al riesgo de daños por vibración.

Pilotes perforados o colados in situ

Los pilotes perforados se ejecutan realizando primero un hueco en el terreno, generalmente con barrenas o cucharas, y posteriormente rellenándolo con hormigón. Según el procedimiento, pueden necesitar entibaciones o lodos bentoníticos para estabilizar las paredes de la perforación.

Una vez perforado el fuste y limpiado el fondo, se introduce la armadura y se hormigona. Este método permite ajustar la profundidad con gran precisión y adaptar el diseño a las condiciones reales encontradas en la excavación, lo que aporta flexibilidad durante la obra.

Entre sus ventajas, destaca que generan menos vibraciones y ruidos que los pilotes hincados, por lo que son adecuados en entornos urbanos sensibles. También admiten diámetros mayores, lo que permite soportar cargas muy elevadas en un solo elemento.

Como inconvenientes, requieren un control estricto de la verticalidad, la limpieza del fondo y la calidad del hormigón. Es fundamental coordinar el suministro de concreto premezclado con el avance de las perforaciones, para evitar demoras que afecten la integridad del pilote.

Micropilotes y pilotes de pequeño diámetro

Los micropilotes son elementos de diámetro reducido, normalmente inferior a 300 mm, formados por una armadura central, inyección de lechada o mortero y, en muchos casos, tubos metálicos. Se ejecutan con equipos ligeros, capaces de trabajar en espacios reducidos o con altura limitada.

Se utilizan mucho para refuerzos de cimentaciones existentes, recalces, estabilización de taludes o intervenciones en edificios históricos. Su gran ventaja es que permiten introducir capacidad portante adicional sin demoler la estructura ni provocar grandes alteraciones en el entorno.

Los pilotes de pequeño diámetro, algo mayores que un micropilote convencional, se emplean también en obras nuevas donde el acceso de grandes máquinas resulta complicado. Pueden ser perforados y hormigonados, o formados mediante inyecciones especiales en el terreno.

Estos sistemas requieren un diseño muy detallado de las inyecciones y de los anclajes con la estructura. La calidad de la ejecución y el control de presiones y volúmenes inyectados son claves para conseguir el comportamiento previsto en el proyecto.

Pilas y caissons

Las pilas y los caissons son elementos de sección grande, generalmente circular u ovalada, capaces de soportar cargas muy elevadas. Se utilizan en soportes de puentes, cimentaciones en ríos o en estructuras que necesitan transmitir esfuerzos a gran profundidad sobre estratos muy resistentes.

Un caisson puede ejecutarse mediante excavación interior progresiva, mientras la estructura se hunde por su propio peso. Otra opción es realizar un gran pilote perforado de diámetro considerable y hormigonarlo. Estos elementos combinan estabilidad por peso propio con apoyo en estratos firmes, lo que los hace muy robustos.

El proceso constructivo es complejo y exige una planificación cuidadosa del bombeo, la entibación y, en algunos casos, el trabajo en atmósfera presurizada. Por ello, suelen reservarse para obras singulares o situaciones donde otras soluciones no son viables.

Aunque su costo unitario es elevado, su enorme capacidad portante puede compensar la necesidad de muchos pilotes individuales. El diseñador debe evaluar siempre el equilibrio entre cantidad de elementos y complejidad constructiva en el proyecto global.

Pantallas y muros pantalla como cimentación profunda

Las pantallas y muros pantalla son elementos continuos de hormigón armado que se ejecutan mediante zanjas profundas, estabilizadas con lodos bentoníticos o sistemas similares, y posteriormente hormigonadas. Se emplean habitualmente para contener tierras en excavaciones profundas.

Además de la contención, estos elementos pueden asumir cargas verticales, actuando como cimentación de la superestructura. En edificios con varios sótanos, es frecuente que el muro pantalla funcione simultáneamente como muro de sótano, contención y cimentación profunda, optimizando el uso del hormigón.

El diseño debe considerar tanto los empujes laterales del terreno y del agua como las cargas verticales de las plantas superiores. Esto requiere un análisis estructural detallado y una coordinación estrecha entre el especialista en geotecnia y el calculista de estructuras.

Las pantallas pueden trabajar en combinación con anclajes al terreno, losas de subpresión o puntales interiores. El control de desviaciones, juntas y calidad del hormigón es fundamental para asegurar su durabilidad y buen comportamiento a largo plazo.

Pozos y cimentaciones por pozos

Los pozos de cimentación consisten en excavaciones verticales de gran sección, que se entiban si es necesario y posteriormente se rellenan con hormigón. Se utilizan cuando se requiere una base masiva, por ejemplo, para pilares de grandes dimensiones o torres pesadas.

La excavación puede realizarse de forma manual o mecánica, dependiendo de la profundidad y de la estabilidad del terreno. Este sistema resulta interesante cuando el nivel firme se encuentra a una profundidad moderada y el suelo permite trabajar con seguridad dentro del pozo.

En algunos casos, el pozo se ejecuta mediante anillos descendentes de hormigón o mampostería, que se hunden conforme se excava el interior. Esta técnica permite llegar a mayores profundidades, manteniendo un cierto control sobre la estabilidad del terreno circundante.

Las cimentaciones por pozos requieren una supervisión estricta de seguridad, ventilación y control de agua. No siempre son la primera opción, pero pueden ser muy eficaces en entornos rurales o proyectos con poca disponibilidad de maquinaria especializada.

Criterios de diseño de cimentaciones profundas

El diseño de cimentaciones profundas combina geotecnia, estructuras y construcción. No se trata solo de dimensionar un elemento aislado, sino de integrarlo en el comportamiento global de la obra. Una cimentación profunda bien diseñada es aquella que cumple con seguridad, funcionalidad y economía a lo largo de toda la vida útil.

A continuación se presentan los criterios básicos que debe considerar cualquier equipo de proyecto, incluso en etapas tempranas de definición. Entender estos puntos ayuda a interpretar mejor los planos, memorias y especificaciones técnicas.

• Capacidad portante última: Se evalúa la resistencia del terreno en punta y por fricción lateral, aplicando coeficientes de seguridad. El objetivo es evitar fallos por hundimiento o rotura del suelo bajo las cargas máximas esperadas.
• Asentamientos y deformaciones: Se analizan los movimientos verticales y horizontales que experimentará la cimentación. Es fundamental controlar tanto los asentamientos absolutos como los diferenciales, que son los que más dañan a la superestructura.
• Interacción suelo-estructura: El comportamiento real depende de cómo se reparten los esfuerzos entre elementos, el tipo de conexión con la superestructura y la rigidez relativa del terreno. Los modelos numéricos ayudan a simular esta interacción.
• Cargas de servicio y extraordinarias: Se consideran combinaciones de cargas permanentes, temporales y accidentales, como viento o sismo. El diseño debe asegurar que la cimentación resiste tanto situaciones de uso cotidiano como eventos poco frecuentes pero críticos.
• Durabilidad y agresividad del medio: Se estudia la presencia de sulfatos, cloruros, agua de mar u otros agentes que puedan corroer la armadura o degradar el hormigón y el acero. Esto condiciona el tipo de material, recubrimientos y tratamientos necesarios.
• Aspectos constructivos y de accesibilidad: No basta con que la solución sea resistente; también debe ser ejecutable con los medios disponibles. Se deben considerar limitaciones de espacio, ruidos, vibraciones y condiciones de seguridad en la obra.
• Optimización económica: Se compara el costo total de la solución, incluyendo equipos, materiales, plazos y riesgos. Una cimentación profunda puede parecer cara, pero ser la opción más rentable al evitar problemas futuros.
• Compatibilidad con estructuras vecinas: En entornos urbanos, se analiza el efecto de los trabajos de hinca o perforación sobre edificaciones colindantes, servicios enterrados y muros de contención existentes.

Métodos constructivos de cimentaciones profundas

La forma en que se ejecuta una cimentación profunda condiciona directamente su comportamiento. Un buen diseño puede fracasar si la construcción no respeta los procedimientos previstos. Por eso, es esencial conocer los métodos habituales de ejecución y sus puntos críticos de control.

En proyectos complejos, la coordinación entre proyectista, contratista y supervisión es determinante. Los cambios de procedimiento en obra deben evaluarse con criterios técnicos y no solo por conveniencia inmediata, para no comprometer la seguridad.

Procedimientos de ejecución de pilotes hincados

La ejecución comienza con el replanteo preciso de los ejes y la comprobación de interferencias con servicios subterráneos. Después, se posiciona el pilote prefabricado bajo el equipo de hinca, asegurando su verticalidad mediante guías y dispositivos de alineación.

La hinca se realiza aplicando golpes o vibraciones, registrando constantemente la penetración por golpe. El rechazo final o número de golpes por unidad de penetración es un indicador importante de la capacidad portante alcanzada, siempre interpretado por un especialista.

Durante el proceso, se controla la integridad del pilote, evitando fisuras por exceso de energía. En pilotes empalmados, las uniones deben verificarse cuidadosamente para garantizar la continuidad estructural y la correcta transmisión de esfuerzos.

Una vez alcanzada la profundidad o el rechazo de diseño, se corta la cabeza del pilote si es necesario y se prepara para la unión con el encepado o viga de coronación. Es fundamental registrar la cota final y los parámetros de hinca para cada elemento ejecutado.

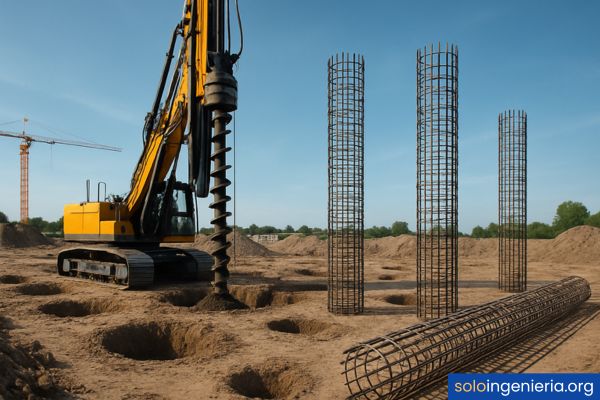

Procedimientos de ejecución de pilotes perforados

En pilotes perforados, el proceso se inicia con la instalación del equipo de perforación y el replanteo exacto. Se colocan camisas metálicas o se usan lodos estabilizantes, según el tipo de suelo y la profundidad prevista, para mantener la estabilidad de las paredes de la perforación.

La perforación se hace con herramientas adecuadas al terreno: barrenas helicoidales, cucharas, trépano o combinación de ellas. Es esencial limpiar el fondo de la excavación para eliminar sedimentos y detritos antes del hormigonado, ya que estos materiales reducen la capacidad portante.

Una vez alcanzada la profundidad de proyecto, se introduce la armadura, cuidando que quede bien centrada y con los recubrimientos mínimos requeridos. Después se procede al vertido del hormigón, normalmente mediante tubo tremie, para evitar segregaciones.

El hormigonado debe ser continuo, sin interrupciones que generen juntas frías. Se controla el volumen vertido y la cota final del hormigón, asegurando que el pilote quede completamente lleno y sin huecos internos que perjudiquen su resistencia.

Equipos y maquinaria para cimentaciones profundas

Los equipos utilizados varían según el tipo de cimentación y las condiciones del terreno. Para pilotes hincados se emplean pilotes hincadores con martillos diésel, hidráulicos o vibratorios, montados sobre grúas o torres especiales con sistemas de guiado.

En pilotes perforados se utilizan máquinas de rotación, equipos Kelly, perforadoras hidráulicas o máquinas de hélice continua. La elección del equipo condiciona la productividad, la calidad de la excavación y las molestias generadas al entorno, como ruidos y vibraciones.

Para pantallas y muros pantalla se recurre a hidrofresas, cucharas bivalvas y equipos de mezcla y circulación de lodos bentoníticos. En micropilotes se emplean equipos ligeros, capaces de trabajar en interiores o zonas con acceso muy restringido.

Además de la maquinaria de perforación o hinca, es imprescindible contar con grúas auxiliares, sistemas de bombeo, plantas de lodos y elementos de seguridad. Una correcta logística de equipos contribuye de forma decisiva al cumplimiento de los plazos de obra.

Control de calidad y ensayos de integridad de pilotes

El control de calidad en cimentaciones profundas se basa en ensayos de laboratorio, pruebas de campo y registros detallados de ejecución. No basta con confiar en el diseño; se debe verificar que cada elemento ha sido construido según las especificaciones.

Se realizan ensayos de integridad mediante métodos sónicos o de baja deformación, que permiten detectar posibles defectos internos, como estrangulamientos, inclusiones de lodos o variaciones de sección. Estos ensayos son esenciales para comprobar la continuidad del pilote sin necesidad de excavarlo.

En muchos proyectos se ejecutan pruebas de carga estáticas o dinámicas, para confirmar la capacidad portante asumida en el cálculo. Estas pruebas consisten en aplicar fuerzas crecientes y medir los movimientos verticales, evaluando la respuesta real del sistema suelo-pilote.

El registro de parámetros de perforación, volumen de hormigón, nivel de lodos y tiempos de ejecución forma parte del dossier de calidad. Una documentación ordenada facilita la trazabilidad y permite analizar cualquier incidencia que pueda surgir durante la vida útil de la estructura.

Ventajas, desventajas y limitaciones de las cimentaciones profundas

Las cimentaciones profundas ofrecen soluciones seguras en terrenos complicados, pero no son la respuesta universal a todos los problemas. Es importante conocer sus ventajas y limitaciones para saber cuándo resultan realmente adecuadas y cuándo puede ser preferible otra alternativa.

Un enfoque equilibrado ayuda a evitar sobredimensionamientos innecesarios o decisiones basadas solo en costumbre. La clave está en comparar opciones y justificar técnicamente la elección, siempre apoyándose en datos geotécnicos y criterios de diseño bien definidos.

Aspecto	Ventajas	Desventajas y limitaciones
Comportamiento en suelos blandos	Permiten atravesar estratos débiles y apoyarse en capas competentes	Requieren estudios geotécnicos detallados y ensayos específicos
Capacidad portante	Admiten grandes cargas concentradas en pocos puntos de apoyo	Un error de diseño puede generar fallos difíciles de detectar a simple vista
Asentamientos	Controlan asentamientos totales y diferenciales en muchos casos	En algunos suelos pueden presentarse consolidaciones a largo plazo
Flexibilidad de diseño	Diversidad de tipologías adaptables a casi cualquier proyecto	La complejidad puede aumentar el tiempo de cálculo y verificación
Impacto en el entorno	Los pilotes perforados generan menos vibraciones y ruidos	Los pilotes hincados pueden afectar a edificaciones cercanas y servicios
Costes de ejecución	Pueden optimizarse en obras grandes y repetitivas	Inversión alta en maquinaria y personal especializado
Plazos de obra	Alta productividad con equipos adecuados y buena planificación	Retrasos posibles si hay problemas de suministro o imprevistos geotécnicos
Control de calidad	Existen ensayos y métodos para verificar capacidad e integridad	Los ensayos pueden ser costosos y requieren interpretación experta

Aplicaciones típicas de las cimentaciones profundas

Las cimentaciones profundas aparecen en todo tipo de proyectos de presupuesto de obra civil, desde edificios singulares hasta obras hidráulicas. Su uso se justifica cuando las exigencias de estabilidad, servicio o durabilidad superan las capacidades de las soluciones superficiales.

A continuación se muestran las aplicaciones más frecuentes, explicando de manera sencilla qué papel desempeñan los pilotes, pilas o pantallas en cada caso. Conocer estos ejemplos ayuda a visualizar mejor cómo se trasladan los conceptos teóricos a obras reales.

Edificios de gran altura y estructuras singulares

En rascacielos y edificios muy esbeltos, las cargas se concentran en pocos puntos, lo que exige cimentaciones con gran capacidad portante. Los pilotes o pilas de gran diámetro suelen ser la solución elegida para garantizar seguridad y limitar asentamientos.

En estructuras singulares, como estadios, auditorios o museos, la geometría compleja genera distribuciones de cargas poco habituales. Las cimentaciones profundas permiten ajustar la rigidez y la capacidad en cada zona, reforzando apoyos críticos sin sobredimensionar el resto.

Además, estos edificios suelen ubicarse en áreas urbanas densamente edificadas, donde el control de vibraciones y deformaciones es imprescindible. Por ello se recurre con frecuencia a pilotes perforados, pantallas y micropilotes combinados.

El proceso de cálculo estructural debe integrar desde el inicio el modelo de cimentación profunda, para evitar incompatibilidades entre la estructura superior y el sistema de apoyo previsto.

Puentes, viaductos y obras de infraestructura vial

Los puentes y viaductos apoyan sus tableros sobre pilas y estribos sometidos a cargas verticales, horizontales y efectos dinámicos. Los pilotes y caissons permiten transmitir estos esfuerzos a profundidades suficientes, incluso cuando el cauce o el terreno superficial no son adecuados.

En zonas con ríos, barrancos o taludes pronunciados, la combinación de pilotes y diseño de carreteras permite estabilizar rellenos y estructuras de acceso. La interacción entre cimentaciones, terraplenes y estructuras de contención es clave para el buen desempeño de la obra.

En infraestructuras viales también se emplean cimentaciones profundas para pasos superiores, túneles en trinchera cubierta y muros de contención de gran altura. El objetivo principal es garantizar la seguridad a largo plazo frente a tráfico intenso y condiciones ambientales variables.

La durabilidad de estas cimentaciones es especialmente relevante, ya que las labores de mantenimiento y refuerzo resultan muy costosas y complejas cuando la carretera o el puente se encuentran en servicio.

Obras portuarias, marítimas y cimentación en agua

En puertos, rompeolas, muelles y estructuras marítimas, el trabajo en presencia de agua y oleaje condiciona fuertemente la elección de cimentación. Los pilotes hincados de acero u hormigón y los caissons flotantes hundidos sobre lecho marino son soluciones muy utilizadas.

Estas estructuras deben resistir no solo el peso propio y las cargas de servicio, sino también el impacto de buques, el oleaje, las corrientes y, en algunos casos, el hielo. La corrosión y el ambiente marino agresivo exigen diseños especialmente cuidadosos en lo referente a materiales y recubrimientos.

La construcción se apoya con frecuencia en medios auxiliares como pontonas, grúas flotantes y sistemas de guiado en agua. El control de la verticalidad y la posición de los pilotes resulta fundamental para el correcto funcionamiento de la superestructura.

En entornos fluviales, los pilotes y pilas deben considerar además el riesgo de socavación por crecidas. Esto obliga a estudiar los regímenes hidráulicos y a proteger adecuadamente la base de la cimentación contra erosiones localizadas.

Cimentaciones profundas en suelos blandos y suelos problemáticos

En zonas con arcillas blandas, turbas, suelos expansivos o rellenos mal compactados, las cimentaciones superficiales son muy arriesgadas. Los pilotes y micropilotes permiten transmitir las cargas a estratos más rígidos, evitando deformaciones excesivas.

En suelos expansivos, que cambian su volumen con el contenido de humedad, el apoyo profundo ayuda a reducir los efectos de hinchamientos y retracciones estacionales. La profundidad de apoyo se elige para quedar fuera de la zona de variación significativa de humedad.

En suelos colapsables o con cavidades, como formaciones kársticas, las cimentaciones profundas se combinan con rellenos controlados o tratamientos de inyección. El objetivo es garantizar un apoyo continuo y seguro durante toda la vida útil de la estructura.

En todos estos casos, el estudio de suelos es la herramienta básica para identificar el tipo de problema, dimensionar la solución y planificar las fases de ejecución con seguridad.

Normativa y buenas prácticas en cimentaciones profundas

Las cimentaciones profundas se regulan por normas geotécnicas, estructurales y de construcción. Conocer estas referencias es imprescindible para garantizar que el diseño y la ejecución cumplen niveles mínimos de seguridad y calidad reconocidos internacionalmente.

Además de la normativa, existen documentos de recomendaciones y guías de buenas prácticas elaborados por asociaciones profesionales y organismos técnicos. Estos materiales complementan las exigencias legales con criterios prácticos procedentes de la experiencia acumulada.

Principales normas y códigos de diseño en España y Latinoamérica

En España, el marco normativo para cimentaciones profundas se apoya en varios documentos. Cada uno aborda un aspecto específico: seguridad estructural, acciones, bases de cálculo o criterios geotécnicos aplicables al diseño y construcción.

• Documentos principales en España:
  • CTE (Código Técnico de la Edificación), especialmente el DB-SE-C y el DB-SE.
  • Instrucción de Hormigón Estructural (EHE o normativa vigente equivalente).
  • Recomendaciones geotécnicas y guías del Ministerio de Transportes.

En Latinoamérica, cada país dispone de sus propias normas, aunque muchas se inspiran en modelos internacionales como Eurocódigos o estándares estadounidenses. A continuación se listan algunas referencias habituales por región.

• Ejemplos de normas en Latinoamérica:
  • Normas técnicas peruanas (NTP) para diseño sismorresistente y geotecnia.
  • Reglamento de Construcciones de Ciudad de México y Normas Técnicas Complementarias.
  • Normas chilenas de diseño sísmico y geotécnico de la infraestructura.

Además de las normas nacionales, se utilizan ampliamente los Eurocódigos, en particular el Eurocódigo 7 para geotecnia y el Eurocódigo 2 para estructuras de hormigón. También son de referencia los estándares de la ASTM y los manuales de asociaciones internacionales.

• Referencias internacionales comunes:
  • Eurocódigo 7: Proyecto geotécnico.
  • Eurocódigo 2: Diseño de estructuras de hormigón.
  • Normas ASTM para ensayos de suelos y control de pilotes.

Recomendaciones para estudios geotécnicos previos

El estudio geotécnico es la base de cualquier decisión sobre cimentaciones profundas. Sin una investigación adecuada, no es posible estimar con fiabilidad la resistencia del terreno, sus deformaciones ni los riesgos asociados a la excavación y a la ejecución de pilotes.

Una buena campaña de reconocimiento combina sondeos, ensayos de laboratorio y pruebas in situ. El objetivo no es solo obtener parámetros numéricos, sino entender el modelo geológico y los posibles cambios laterales del terreno, que pueden afectar al comportamiento de la cimentación.

• Definir los objetivos del estudio: Se deben fijar desde el inicio las cargas previstas, el tipo de estructura y las profundidades de interés. Esto ayuda a seleccionar el número y la profundidad de los sondeos necesarios.
• Realizar sondeos y ensayos representativos: Es recomendable combinar sondeos mecánicos con ensayos in situ, como SPT, CPT o presiómetros, para obtener una visión completa del comportamiento del suelo.
• Caracterizar capas y nivel freático: Se identifican las diferentes unidades de suelo, la profundidad del agua subterránea y su posible variación estacional. Estos datos influyen directamente en el tipo de cimentación.
• Seleccionar parámetros de diseño adecuados: A partir de los ensayos se definen cohesiones, ángulos de fricción, módulos de deformación y pesos unitarios, aplicando coeficientes de seguridad acordes con la normativa.
• Identificar riesgos geotécnicos especiales: Se analizan posibles problemas como licuefacción, expansividad, colapsabilidad, cavidades o deslizamientos, proponiendo medidas de mitigación si son necesarias.
• Actualizar el estudio si cambia el proyecto: Si el diseño de la estructura se modifica de forma relevante, el estudio geotécnico debe revisarse para asegurar que sigue siendo válido para las nuevas condiciones de carga y geometría.

Buenas prácticas de proyecto, ejecución y supervisión

Las buenas prácticas abarcan todo el ciclo de vida de la cimentación profunda, desde la fase de anteproyecto hasta la entrega final de la obra. Un enfoque integrado reduce el riesgo de errores, malentendidos y sobrecostes durante la ejecución.

En muchas ocasiones, la diferencia entre una cimentación que funciona bien y otra que genera problemas no está en el tipo de elemento elegido, sino en la calidad del proyecto y de la supervisión. La comunicación constante entre todos los agentes implicados es un factor decisivo.

Etapa	Buenas prácticas recomendadas	Riesgos si no se aplican
Proyecto	Integrar geotecnia y estructura desde el inicio, usar modelos suelo-estructura y justificar la elección de tipología	Diseños sobredimensionados, soluciones ineficientes o incompatibles con la realidad del terreno
Estudio geotécnico	Definir campaña acorde con la importancia de la obra y actualizarla si el proyecto cambia	Parámetros poco representativos, sorpresas geotécnicas y cambios costosos en obra
Pliego y especificaciones	Detallar procedimientos de ejecución, tolerancias y ensayos de control obligatorios	Interpretaciones diferentes entre proyectista, contratista y supervisión técnica
Ejecución	Formar al personal, respetar los procedimientos y registrar datos de cada elemento	Errores de constructividad, pérdidas de información y dificultades para justificar la calidad
Control de calidad	Realizar ensayos de integridad y pruebas de carga según plan de control	Defectos no detectados que pueden comprometer la seguridad a largo plazo
Supervisión	Contar con personal especializado en cimentaciones profundas y geotecnia	Decisiones inadecuadas ante imprevistos, con impactos en seguridad y coste

Resumen de los aspectos clave en cimentaciones profundas

Las cimentaciones profundas reúnen muchos conceptos técnicos, pero al final se pueden resumir en unos pocos puntos esenciales. Si el lector retiene estas ideas, tendrá una base sólida para seguir profundizando en esta materia y entender mejor los proyectos reales.

A continuación se presenta un resumen práctico, pensado para estudiantes y personas que se inician en el tema. Cada punto condensa un aspecto que conviene revisar siempre antes de tomar decisiones de diseño o de obra.

• Comprender el terreno: La cimentación se apoya en el suelo, no en ecuaciones abstractas. Conocer el perfil estratigráfico, las propiedades de cada capa y el nivel freático es el primer paso de cualquier proyecto.
• Elegir la tipología adecuada: No existe una única solución válida. Pilotes, pilas, pantallas o pozos se seleccionan según cargas, entorno, medios disponibles y condiciones económicas del proyecto.
• Controlar asentamientos y capacidad: La seguridad frente a fallos de capacidad portante y la limitación de deformaciones deben estudiarse siempre de forma conjunta, utilizando los parámetros geotécnicos correctos.
• Cuidar la ejecución: Una buena idea mal construida deja de ser buena. Respetar los procedimientos y controlar la calidad del hormigón, la armadura y los lodos resulta imprescindible.
• Aplicar la normativa vigente: Las normas y códigos ofrecen un marco de seguridad mínimo. Seguirlos no solo es una obligación legal, sino una herramienta para reducir riesgos técnicos.
• Documentar y supervisar: Registrar lo que se hace en obra y supervisarlo con criterio técnico permite detectar desviaciones a tiempo y tomar decisiones correctivas antes de que sea tarde.

Importancia del estudio geotécnico y del diseño especializado

El estudio geotécnico y el diseño especializado son los pilares de una cimentación profunda confiable. Sin una caracterización adecuada del terreno, cualquier cálculo se basa en suposiciones, lo que puede llevar a soluciones inseguras o desproporcionadamente costosas.

Contar con especialistas en geotecnia y estructuras incrementa la probabilidad de que la solución elegida sea segura, eficiente y sostenible. El trabajo conjunto entre estos profesionales reduce incertidumbres y mejora el desempeño global de la obra.

Recomendaciones para la planificación y control de obra

La planificación rigurosa y el control sistemático son indispensables para que la ejecución de cimentaciones profundas transcurra sin sobresaltos. Esto incluye desde la programación de equipos hasta la definición clara de responsabilidades y protocolos de actuación.

En proyectos complejos, una buena coordinación permite reaccionar con rapidez ante hallazgos inesperados, como cambios de estratigrafía o presencia de agua no prevista. Un equipo de obra bien organizado es la mejor garantía de calidad.

• Definir un plan de obra realista: Ajustar plazos y recursos a la complejidad del terreno y de la tipología de cimentación, evitando calendarios imposibles.
• Coordinar suministros críticos: Asegurar la disponibilidad de hormigón, acero y equipos de perforación o hinca en el momento necesario para no interrumpir procesos sensibles.
• Establecer puntos de control: Fijar hitos de revisión, como profundidades alcanzadas, resultados de ensayos y aceptación de elementos antes de avanzar a fases posteriores.
• Capacitar al personal: Formar a operarios y técnicos en los procedimientos específicos, riesgos y medidas de seguridad asociadas a la obra.
• Gestionar la seguridad: Implementar planes de prevención de riesgos adaptados a trabajos en altura, excavaciones profundas y manipulación de cargas pesadas.
• Mantener registros detallados: Documentar cada pilote, pozo o pantalla ejecutada, con parámetros de perforación, hormigonado y ensayos realizados.

Preguntas frecuentes

¿Cómo se elige el tipo de cimentación profunda más adecuado?

La elección del tipo de cimentación profunda depende principalmente de las características del terreno, de las cargas que debe soportar la estructura, del entorno de la obra y de los medios disponibles. Se analiza el estudio geotécnico, se comparan alternativas técnicas y económicas y se selecciona la solución que ofrezca mayor seguridad, menor coste global y mejor compatibilidad con el proceso constructivo previsto.

¿Qué diferencia hay entre un pilote hincado y uno perforado?

Un pilote hincado es un elemento prefabricado que se introduce en el terreno mediante golpes o vibración, desplazando el suelo a su alrededor y generando fricción lateral elevada, aunque con más ruidos y vibraciones. Un pilote perforado se ejecuta haciendo primero un hueco en el terreno y luego rellenándolo con hormigón, lo que reduce las vibraciones y permite ajustar mejor la profundidad, pero exige un control más cuidadoso del proceso de perforación y hormigonado.

¿Cuál es la profundidad mínima para considerar una cimentación como profunda?

No existe una profundidad única válida para todos los casos, pero habitualmente se considera cimentación profunda cuando la profundidad de apoyo supera tres veces la dimensión menor de la cimentación o cuando está por debajo de unos tres metros respecto a la superficie. En la práctica, se habla de cimentación profunda cuando el comportamiento ya no depende de las capas superficiales, sino de estratos situados a mayor profundidad, aprovechando fricción lateral y resistencia de punta.

¿Qué ensayos de campo se utilizan para diseñar cimentaciones profundas?

Para diseñar cimentaciones profundas se emplean ensayos de campo como el SPT, que mide la resistencia a la penetración mediante golpes, y el CPT, que registra la resistencia del terreno a la penetración continua de un cono. También se usan ensayos presiométricos, dilatométricos, pruebas de carga en pilotes de prueba y ensayos de permeabilidad. La combinación de estos métodos permite estimar parámetros de resistencia y deformación necesarios para el cálculo.

¿Las cimentaciones profundas son siempre más seguras que las superficiales?

Las cimentaciones profundas no son automáticamente más seguras que las superficiales; su seguridad depende de un diseño adecuado y de una buena ejecución. En terrenos favorables, una cimentación superficial correctamente dimensionada puede ser tan segura y más económica. Las cimentaciones profundas se emplean cuando el terreno superficial no ofrece garantías suficientes o cuando las cargas son muy elevadas, pero siguen requiriendo un control estricto de calidad y de comportamiento.

¿Cómo se estiman los costos de una cimentación profunda?

Los costos se estiman sumando el precio de los materiales, la maquinaria, la mano de obra y los ensayos de control necesarios. Se calcula el número de elementos, su longitud y diámetro, y se asignan rendimientos de producción según el método constructivo previsto. Además, se consideran costes indirectos, posibles imprevistos geotécnicos y medidas especiales de seguridad. Una estimación fiable requiere experiencia previa en proyectos similares y análisis detallado de las condiciones de la obra.

¿Qué papel juega el agua subterránea en las cimentaciones profundas?

El agua subterránea influye en la estabilidad de las excavaciones, en la presión efectiva del suelo y en la durabilidad de los materiales. Puede exigir sistemas de bombeo, uso de lodos estabilizantes o camisas metálicas durante la perforación. Además, modifica la capacidad portante y los asentamientos, por lo que debe considerarse con precisión en el diseño. En ambientes agresivos, también condiciona la protección frente a corrosión del acero y la calidad del hormigón utilizado.

¿Se pueden reforzar cimentaciones existentes con elementos profundos?

Sí, es frecuente reforzar cimentaciones existentes mediante micropilotes o pilotes de pequeño diámetro. Estos elementos se colocan alrededor o por debajo de la cimentación original, conectándolos mediante vigas de reparto o inyecciones. Este tipo de intervención se utiliza en recalces, cambios de uso de edificios, ampliaciones o cuando se detectan problemas de asentamientos. El éxito del refuerzo depende de una buena diagnosis inicial y de una ejecución cuidadosa en entornos generalmente muy condicionados.

¿Qué impacto ambiental tienen las cimentaciones profundas?

El impacto ambiental depende del método constructivo elegido. Los pilotes hincados generan ruidos y vibraciones que pueden afectar a la fauna y a edificaciones cercanas, mientras que los perforados suelen ser más silenciosos, pero consumen más lodos y hormigón. También se consideran el uso de energía, las emisiones de maquinaria y la gestión de residuos. Un diseño responsable busca minimizar estos impactos seleccionando tecnologías adecuadas y planificando la obra para reducir molestias al entorno.

¿Cómo se controla la verticalidad y posición de los pilotes durante la obra?

La verticalidad y posición se controlan mediante replanteos precisos, guías de hinca, sistemas de alineación y mediciones topográficas periódicas. Durante la perforación o hinca se realizan verificaciones con niveles y equipos de medición específicos. En proyectos exigentes se emplean sistemas electrónicos de registro que monitorizan la inclinación del equipo en tiempo real. Mantener las tolerancias de posición es fundamental para asegurar que la estructura superior se apoye como fue diseñada y no se generen esfuerzos imprevistos.

Conclusión

He recorrido contigo los conceptos esenciales de las cimentaciones profundas, desde su definición hasta sus aplicaciones más habituales. Mi intención ha sido mostrarte, con un lenguaje sencillo, cómo estos elementos permiten construir con seguridad en terrenos complicados y bajo condiciones exigentes.

Si tú entiendes mejor qué son, cuándo se usan y cómo se diseñan, tomarás decisiones más informadas al analizar proyectos, planos o memorias técnicas. También podrás identificar la importancia de un buen estudio geotécnico, de un diseño riguroso y de una ejecución controlada.

Te animo a seguir explorando otros contenidos relacionados con la ingeniería del terreno, el comportamiento estructural y el diseño de infraestructuras. Cuanto más conozcas sobre estos temas, más fácil te resultará comprender la lógica que hay detrás de cada solución constructiva y valorar su impacto en la seguridad y en la vida útil de las obras.

Sigue aprendiendo:
