¿Qué es el diseño de puentes y cómo se realiza?

¿Qué es el diseño de puentes?

El diseño de puentes puede entenderse como la traducción de una necesidad de paso en una solución estructural segura, económica y duradera. No se limita a cálculos matemáticos; también incluye decisiones sobre forma, integración urbana, impacto ambiental y mantenimiento a largo plazo.

En la práctica, el diseño de puentes reúne a especialistas de distintas áreas: estructuralistas, geotécnicos, hidráulicos, viales y constructores. Todos deben coordinarse para que la solución propuesta responda a las condiciones reales del terreno, al clima, al tipo de tráfico y al presupuesto disponible.

Un aspecto clave es que el puente debe funcionar correctamente durante todo su ciclo de vida, no solo el día de la inauguración. Por eso se analizan fenómenos como corrosión, fatiga, movimientos del terreno y posibles eventos extremos, pensando en inspecciones periódicas y reparaciones futuras.

Además, el diseño de puentes tiene una dimensión social y estética. Un puente puede convertirse en símbolo de una ciudad, mejorar la conectividad de comunidades aisladas y reducir tiempos de viaje. Por ello, la funcionalidad y la apariencia arquitectónica suelen estudiarse de forma conjunta.

Objetivos principales del diseño estructural de puentes

Al hablar de diseño estructural, se entra en la parte más técnica del proceso. Aquí el ingeniero define cómo se resiste cada carga y cómo se distribuyen los esfuerzos entre los elementos del puente. A continuación se destacan los objetivos esenciales.

• Garantizar la seguridad estructural: El puente debe soportar, con márgenes de seguridad adecuados, todas las cargas previstas: tráfico, viento, peso propio, sismos y acciones accidentales. Se aplican coeficientes de mayoración y combinaciones de carga que cubren situaciones críticas.
• Controlar deformaciones y vibraciones: Incluso si el puente no colapsa, deformaciones excesivas pueden generar incomodidad a los usuarios o dañar elementos no estructurales. Se limitan flechas, giros y aceleraciones para que el comportamiento sea confortable y estable.
• Optimizar el uso de materiales: Un buen diseño busca que el acero, el hormigón o los materiales compuestos trabajen cerca de su capacidad resistente, pero sin sobrepasarla. Esto reduce costos de construcción y hace más eficiente el uso de recursos.
• Asegurar la durabilidad: Se consideran recubrimientos, drenajes, juntas y detalles constructivos que eviten acumulación de agua y agentes agresivos. Una estructura duradera reduce de forma notable los costos de mantenimiento durante su vida útil.
• Facilitar la construcción y el montaje: El sistema estructural debe poder construirse con los medios disponibles en la zona. Se analizan secuencias de montaje, accesos para maquinaria y riesgos de construcción para evitar soluciones inviables en obra.
• Permitir un mantenimiento accesible: Se planifica cómo se inspeccionarán cables, apoyos, juntas y elementos ocultos. Puentes con puntos de acceso complicados suelen tener problemas para mantener su nivel de seguridad a lo largo de los años.

Tipos de puentes y sistemas estructurales

Existen diferentes tipos de puentes y sistemas estructurales, y cada uno responde mejor a ciertas luces, condiciones del terreno y requerimientos estéticos. Elegir el tipo adecuado es una decisión estratégica dentro del diseño de puentes.

Esta elección no es aleatoria. Depende de parámetros como la longitud del vano principal, la altura disponible, la geometría del cauce o valle, el entorno urbano o rural y la experiencia del equipo de diseño y construcción.

• Puentes de vigas: Son los más sencillos y frecuentes. Utilizan vigas longitudinales apoyadas sobre pilas y estribos. Funcionan muy bien para luces cortas y medias, con soluciones repetitivas y fáciles de construir.
• Puentes losa: La losa de hormigón trabaja como placa continua que reparte las cargas en dos direcciones. Son habituales en pasos superiores de carreteras y ferrocarriles, donde la luz no es muy grande y se busca una sección compacta.
• Puentes arco: Utilizan un arco principal que trabaja principalmente a compresión, transmitiendo los esfuerzos hacia los apoyos. Permiten luces importantes y generan formas muy reconocibles y estéticamente atractivas.

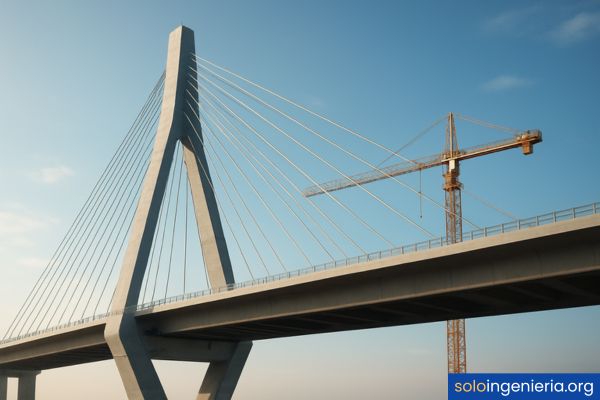

• Puentes atirantados: Se componen de pilonos altos y un tablero sostenido mediante tirantes inclinados. Son adecuados para grandes luces y suelen convertirse en hitos visuales dentro del paisaje.
• Puentes colgantes: El tablero se cuelga de cables principales que trabajan casi totalmente a tracción. Se reservan para luces muy grandes, como cruces de bahías o estuarios, donde otros sistemas no serían competitivos.
• Puentes mixtos acero-hormigón: Combinan vigas metálicas con losas de hormigón, aprovechando las ventajas de cada material. Permiten secciones más ligeras y montaje rápido, con buena capacidad de adaptación a distintos entornos.

Puentes de vigas: características, usos y limitaciones

Los puentes de vigas son el punto de partida para entender muchos conceptos de diseño de puentes. Se basan en uno o varios elementos longitudinales que trabajan principalmente a flexión, apoyados sobre pilas o estribos. Su forma más típica son vigas rectas con sección en T, doble T o cajón.

Su gran ventaja es la simplicidad. El comportamiento estructural se conoce bien, se puede analizar con métodos clásicos y con software comercial sin dificultad. Además, existe mucha experiencia constructiva, lo que reduce riesgos y facilita presupuestos ajustados y plazos de obra predecibles.

En cuanto a usos, se ven con frecuencia en pasos elevados urbanos, puentes sobre carreteras, estructuras ferroviarias y enlaces en nudos viales. Funcionan especialmente bien cuando la longitud de vano es moderada y es posible disponer apoyos intermedios con cimentaciones económicas.

Las secciones pueden ser de hormigón armado, de hormigón pretensado o metálicas. Cuando se emplea hormigón pretensado, es posible aumentar la luz de las vigas sin incrementar excesivamente la altura de la sección, lo que permite tableros más esbeltos y estéticamente limpios.

Sin embargo, presentan limitaciones. A partir de ciertas luces, el canto de las vigas crece tanto que afecta la estética, la altura libre y el costo. En esos casos se pasa a sistemas más eficientes, como vigas cajón, puentes mixtos o esquemas atirantados o arco.

Otra limitación es la repetición de apoyos, que implica más pilas en el cauce o en el terreno. Esto puede complicar el diseño hidráulico, aumentar el impacto ambiental y encarecer las cimentaciones, sobre todo cuando el suelo es blando o se necesitan cimentaciones profundas.

Puentes arco: comportamiento estructural y aplicaciones

En los puentes arco, el elemento principal trabaja mayoritariamente a compresión, transmitiendo las cargas hacia los apoyos extremos. Este comportamiento es especialmente ventajoso cuando el terreno en los estribos puede soportar grandes empujes horizontales sin problemas.

El arco puede situarse por debajo del tablero (arco inferior), por encima (arco superior) o incluso integrar al tablero en la propia geometría. Cada configuración modifica el flujo de esfuerzos y las soluciones de detalle en uniones, tirantes y apoyos.

Un punto interesante es que la línea del arco se intenta acercar al diagrama de momentos de la carga distribuida. Cuanto más se ajusta la forma del arco a la trayectoria de compresiones teóricas, más eficiente es estructuralmente y menor es la cantidad de material necesaria para resistir.

Los puentes arco se usan con frecuencia para salvar valles profundos o ríos con cauces anchos donde no conviene ubicar pilas intermedias. También tienen un componente arquitectónico muy potente, por lo que suelen elegirse cuando se busca un resultado visual emblemático.

En cuanto a materiales, se diseñan arcos de hormigón armado, pretensado y acero. Cada material permite diferentes esbelteces y sistemas de construcción, como cimbras provisionales, voladizos sucesivos o montaje por elementos prefabricados izados desde la base del valle.

Una desventaja potencial es la sensibilidad a asientos diferenciales en los estribos y cambios de temperatura. Se requieren apoyos, articulaciones y detalles de juntas que permitan movimientos controlados, manteniendo el arco dentro de un rango de esfuerzos aceptable.

Puentes atirantados y colgantes: grandes luces y retos de diseño

Cuando la luz que se desea salvar es muy grande y no se quieren apoyos intermedios, entran en juego los puentes atirantados y colgantes. Ambos explotan la alta resistencia a tracción del acero en forma de cables o tirantes, logrando estructuras muy ligeras en relación con su longitud.

En los puentes atirantados, el tablero se sostiene mediante tirantes inclinados anclados a pilonos centrales. Estos tirantes trabajan a tracción, mientras que el tablero y los pilonos toman esfuerzos de compresión y flexión. La disposición de tirantes (en arpa, en abanico u otras variantes) influye en el comportamiento.

Los puentes colgantes, por su parte, se basan en cables principales que forman una curva característica entre las torres. De estos cables cuelgan péndolas verticales que sujetan el tablero. El sistema se completa con cables de anclaje que transmiten las grandes fuerzas horizontales al terreno.

En ambos tipos se requiere un cuidado especial del comportamiento dinámico. Viento, tráfico y vibraciones específicas como el “flutter” pueden generar movimientos importantes en el tablero, por lo que se llevan a cabo análisis aeroelásticos y se incorporan amortiguadores y formas aerodinámicas adecuadas.

Otro reto es la construcción. Montar tirantes y cables requiere procedimientos muy controlados, tensados progresivos y un seguimiento continuo de deformaciones. Además, los sistemas de protección anticorrosiva y de inspección de cables resultan fundamentales para conservar la seguridad a largo plazo.

A nivel económico, estos puentes solo son competitivos en rangos de luz donde otras soluciones se vuelven muy costosas o inviables. Por ello, se reservan para cruces singulares: grandes ríos, fiordos, bahías, canales marítimos o áreas urbanas donde la presencia de pilas intermedias es indeseable.

Puentes losa y puentes mixtos acero-hormigón

Los puentes losa se caracterizan por tener un tablero que funciona como placa continua, distribuyendo las cargas no solo longitudinalmente, sino también transversalmente. Suelen ser de hormigón armado o pretensado, con espesores relativamente reducidos y geometría compacta.

Son muy comunes en pasos superiores de autovías y en pasos inferiores ferroviarios, donde se requiere una construcción rápida y repetitiva. La simplicidad de su forma permite aprovechar la experiencia local y facilita el uso de elementos prefabricados que reducen el tiempo de obra.

Por otro lado, los puentes mixtos acero-hormigón combinan vigas metálicas con losas de hormigón unidas mediante conectores. Esta colaboración entre materiales permite que el acero trabaje eficazmente a tracción y el hormigón a compresión, logrando secciones más livianas que las puramente de hormigón.

Estos sistemas mixtos destacan por su rapidez de montaje, especialmente cuando se ensamblan vigas metálicas en taller y se instalan en obra con grúas. Después se vierte la losa de hormigón, generando la sección compuesta definitiva. Esto reduce cortes de tráfico y molestias a los usuarios.

En términos de durabilidad, los puentes losa deben proteger adecuadamente el hormigón frente a la acción de sales, ciclos de hielo-deshielo y posibles filtraciones de agua. En los sistemas mixtos, la atención se centra en la corrosión del acero y en la integridad de los conectores y uniones.

La elección entre losa maciza, losa aligerada o sistema mixto dependerá de la luz, del peso admisible sobre las cimentaciones, de la disponibilidad de acero y hormigón en la zona y de las preferencias de la administración responsable del proyecto.

Criterios para elegir el tipo de puente adecuado

Seleccionar el tipo de puente es una de las decisiones más influyentes en el proyecto. No se trata solo de una cuestión estética, sino de compatibilizar tecnología, entorno, coste y mantenimiento. A continuación se exponen criterios habituales en el diseño de puentes.

• Criterios geométricos y funcionales:
  • Longitud total a salvar y luces entre apoyos posibles.
  • Altura libre requerida para tráfico, navegación o ferrocarril.
  • Alineación en planta y alzado de la carretera o vía férrea.
• Criterios geotécnicos e hidráulicos:
  • Capacidad portante del terreno en estribos y pilas.
  • Nivel freático, socavación y comportamiento del cauce.
  • Riesgos de erosión, inundaciones y movimientos de ladera.
• Criterios económicos:
  • Coste inicial de construcción y disponibilidad de recursos.
  • Costos de operación y mantenimiento previstos.
  • Impacto del tipo de puente en el presupuesto de obra civil global del proyecto.
• Criterios ambientales y urbanos:
  • Integración paisajística y compatibilidad con el entorno.
  • Impacto en flora, fauna y dinámica del río o valle.
  • Relación visual con edificaciones y espacios públicos cercanos.
• Criterios de construcción y mantenimiento:
  • Accesibilidad para maquinaria y medios auxiliares.
  • Disponibilidad de personal capacitado para sistemas especiales.
  • Facilidad para inspeccionar, limpiar y reparar elementos clave.

Proceso de diseño de un puente paso a paso

El proceso de diseño de puentes sigue una secuencia ordenada de etapas que va desde los estudios iniciales hasta los planos finales y el plan de mantenimiento. Cada paso aporta información que condiciona el siguiente, por lo que es esencial mantener una visión global del proyecto.

Aunque los detalles cambian según el país o la normativa, la estructura básica del proceso suele ser similar. Incluye estudios previos, definición de cargas, modelado, dimensionamiento, detalles constructivos y definición de inspecciones y mantenimiento.

Estudios previos: topografía, geotecnia e hidrología

Los estudios previos proporcionan la base sobre la que se apoyará todo el diseño de puentes. Sin una caracterización adecuada del terreno, la geometría y el comportamiento del cauce, cualquier cálculo posterior puede resultar inadecuado o inseguro.

En topografía, se levanta la zona de emplazamiento, accesos y elementos cercanos. Se obtienen perfiles longitudinales y transversales, curvas de nivel, referencias de carreteras y servicios existentes. Esta información determina posibles alineaciones y alturas del tablero.

En geotecnia, se efectúa un estudio de suelos con sondeos, ensayos in situ y de laboratorio. La calidad del terreno condiciona directamente el tipo de cimentación y la altura de las pilas, influyendo en el sistema estructural más conveniente.

En hidrología e hidráulica, se analizan caudales máximos, niveles de agua, posibles crecidas, socavación y comportamiento del río o canal. Se calculan periodos de retorno y se definen secciones de desagüe necesarias para no generar inundaciones aguas arriba.

Cuando el terreno es blando o se prevén cargas importantes, se puede requerir una buena compactación de suelos o cimentaciones especiales. En otros casos, el comportamiento del cauce puede obligar a evitar pilas en ciertas zonas para reducir el riesgo de socavación local.

En proyectos complejos, estos estudios previos suelen completarse con análisis ambientales, de tráfico y de impacto social. Todo ello permite que el puente no solo sea técnicamente correcto, sino también compatible con el entorno y las necesidades de la comunidad.

Definición de cargas y acciones según normativa

Una vez conocidas las condiciones del lugar, se define el conjunto de cargas y acciones que el puente deberá soportar. Esta etapa se rige estrictamente por las normas nacionales o internacionales aplicables al proyecto, que fijan valores y combinaciones.

Entre las cargas principales se encuentran el peso propio de la estructura, las sobrecargas de tráfico rodado o ferroviario, el peso de barandillas, aceras y equipos, así como las cargas de viento, nieve, temperatura y retracción del hormigón.

Además, la normativa establece acciones sísmicas, de frenado, centrífugas en curvas, impactos accidentales y efectos de fluencia. El objetivo es considerar situaciones de diseño representativas, tanto habituales como excepcionales, con coeficientes de seguridad adecuados.

Las combinaciones de carga agrupan acciones permanentes y variables en estados límite último y de servicio. Cada tipo de verificación (resistencia, fatiga, fisuración, deformaciones) utiliza conjuntos de cargas y coeficientes específicos que guían el diseño.

Modelado estructural y análisis de esfuerzos

Con las cargas definidas se construye un modelo estructural que represente adecuadamente el comportamiento del puente. El modelo puede ir desde una simplificación con barras y apoyos lineales hasta un esquema tridimensional avanzado con elementos de placa y sólido.

En esta fase se obtienen esfuerzos internos (momentos, cortantes, axiles, torsiones) y deformaciones. El nivel de detalle del modelo depende de la complejidad del puente y de la sensibilidad del comportamiento ante cargas especiales como viento o sismo.

Para puentes sencillos, bastan modelos de vigas continuas con rigideces equivalentes. En estructuras singulares, se recurre a modelos más refinados que captan la interacción entre tablero, pilas, cables, apoyos y cimentaciones, incluso considerando no linealidades.

El análisis no termina con obtener resultados numéricos. El ingeniero debe interpretar los diagramas de esfuerzos y comprobar que sean coherentes con la lógica estructural. Valores anómalos suelen indicar errores de modelado, condiciones de apoyo incorrectas o cargas mal aplicadas.

Dimensionamiento de elementos estructurales

Con los esfuerzos obtenidos, se dimensiona cada elemento: vigas, losas, pilas, estribos, cables, tirantes y apoyos. El objetivo es que cada sección resista las solicitaciones con márgenes de seguridad exigidos por la normativa.

En elementos de hormigón se calculan armaduras longitudinales y transversales, recubrimientos mínimos, anclajes y empalmes. En acero, se verifican secciones a tracción, compresión, flexión y pandeo, así como uniones atornilladas o soldadas.

En puentes mixtos se diseña la colaboración entre acero y hormigón mediante conectores de corte y detalles de interfaz. También se revisan verificaciones a fatiga, muy importantes en tableros sometidos a tráfico repetitivo, que pueden generar fisuras a largo plazo.

El dimensionamiento contempla tanto estados límite último como de servicio. No basta con que la sección no falle; también debe mantener deformaciones, fisuras y vibraciones dentro de rangos aceptables para el confort y durabilidad de la estructura.

Detallado constructivo y plan de mantenimiento

El detallado constructivo traslada los cálculos a planos claros para la obra. Se definen armados, soldaduras, pernos, juntas de dilatación, drenajes, sistemas de impermeabilización y acabados. Los detalles bien resueltos evitan problemas de ejecución y funcionamiento.

Se presta especial atención a puntos críticos como apoyos, encuentros tablero-estribo, uniones metálicas y dispositivos de contención. Un detalle mal planteado puede concentrar esfuerzos o permitir filtraciones de agua, acortando la vida útil del puente.

Paralelamente, se elabora un plan de mantenimiento que indica inspecciones periódicas, limpiezas, revisiones de juntas, pintados y posibles sustituciones de elementos. Este plan debe ser realista y asumible por el propietario de la infraestructura.

El diseño de puentes moderno entiende que la estructura no termina el día que se abre al tráfico. Su ciclo de vida incluye evaluación continua, intervenciones puntuales y, en algunos casos, refuerzos o rehabilitaciones a mitad de su vida útil.

Normativas y estándares para el diseño de puentes

El diseño de puentes está fuertemente regulado. Normativas y estándares garantizan niveles mínimos de seguridad y definen criterios comunes para cálculos, materiales y detalles constructivos. Trabajar sin estas referencias sería inaceptable en cualquier proyecto serio.

Cada país adopta su propio marco normativo, a veces basado en códigos internacionales o regionales. Además, organismos de carreteras o ferrocarriles emiten especificaciones adicionales adaptadas a sus redes y condiciones particulares.

Principales códigos y reglamentos internacionales

A nivel internacional existen códigos ampliamente reconocidos que influyen en muchos proyectos, incluso cuando se adaptan a la realidad local. Estos documentos recogen décadas de experiencia, investigación y retroalimentación de obras construidas.

Entre ellos pueden citarse el Eurocódigo EN 1990 y EN 1991 a EN 1998, que tratan desde bases de cálculo hasta acciones y diseño sísmico. También son relevantes normas de AASHTO para puentes de carreteras y especificaciones de la AREMA para puentes ferroviarios.

Organismos como la fib, la FIP o la ACI publican recomendaciones sobre hormigón y estructuras de puente. Estas guías técnicas ayudan a tratar aspectos que a veces la normativa nacional no desarrolla en detalle, como puentes especiales o soluciones innovadoras.

En proyectos internacionales se suele trabajar con una combinación de normas locales e internacionales, seleccionando las más exigentes para cada apartado. Esto permite asegurar resultados homogéneos y fiables en diferentes contextos.

Normas locales y requisitos de seguridad vial

Cada país dispone de normas de puentes de carretera y ferrocarril adaptadas a sus cargas típicas, clima y red de transporte. Estas normas fijan clases de carga, detalles de contención, señalización y requisitos de plataforma vial.

Los requisitos de seguridad vial incluyen barandillas, pretiles, sistemas de contención de vehículos, drenaje superficial, iluminación y señalización vertical y horizontal. El puente no es solo una estructura, también es parte de la vía que usan diariamente las personas.

Las administraciones de carreteras suelen definir secciones tipo, márgenes de seguridad lateral, transición con accesos y criterios de visibilidad. Cumplir estos aspectos es tan importante como respetar los esfuerzos máximos del hormigón o el acero.

En algunos casos, además de las normas generales, se aplican manuales específicos de la entidad que será propietaria del puente, lo que asegura compatibilidad con el resto de la red.

Estados límite último y de servicio en puentes

El concepto de estados límite último (ELU) y de servicio (ELS) es central en el diseño de puentes moderno. En los ELU se verifica que la estructura tenga suficiente capacidad resistente frente a combinaciones extremas de carga, evitando colapsos.

En los ELS se evalúa el comportamiento en condiciones de uso normal. Se controlan deformaciones, fisuras, vibraciones y tensiones residuales, de modo que el puente funcione de forma confortable y sin daños progresivos.

Las normas indican coeficientes parciales para acciones y resistencias en cada tipo de verificación. Este enfoque permite equilibrar seguridad, economía y funcionalidad, sin sobredimensionar la estructura ni correr riesgos innecesarios.

El ingeniero debe revisar ambos tipos de estados para cada elemento. No basta con pasar solo las comprobaciones más exigentes de resistencia, ya que un puente con servicio deficiente puede ser igual de problemático.

Criterios de durabilidad y vida útil de diseño

La durabilidad es otro pilar del diseño de puentes. No se trata solo de resistir cargas, sino de mantener esa capacidad a lo largo del tiempo, frente a corrosión, ataque químico, abrasión, ciclos térmicos y otros agentes.

Las normas suelen fijar una vida útil de diseño, que puede oscilar entre 50 y 100 años, dependiendo del tipo de infraestructura. En algunos casos especiales se buscan vidas aún mayores, con requisitos de mantenimiento más estrictos.

Para lograrlo, se definen recubrimientos mínimos, tipos de acero adecuados, protecciones anticorrosivas, sistemas de drenaje y juntas de dilatación eficaces. Un buen detalle de drenaje puede evitar múltiples patologías futuras relacionadas con filtraciones y humedades.

Además, la durabilidad se relaciona con la posibilidad de inspeccionar y reparar. Un puente muy hermético o inaccesible puede parecer resistente al inicio, pero ser difícil de mantener en buen estado con el paso de los años.

Materiales para el diseño y construcción de puentes

Los materiales definen en gran medida el comportamiento, la estética y el coste de un puente. Elegir la combinación adecuada implica analizar propiedades mecánicas, durabilidad, disponibilidad local y experiencia de las empresas constructoras.

En el ámbito de la ingeniería civil predominan el hormigón, el acero y sus combinaciones. Sin embargo, nuevos materiales compuestos y soluciones especiales están ganando presencia en elementos secundarios y refuerzos.

Hormigón armado y pretensado en puentes

El hormigón armado es uno de los materiales más utilizados en puentes de pequeña y mediana luz. Combina un material frágil a tracción con barras de acero que absorben esos esfuerzos. Esto permite secciones robustas, relativamente sencillas de ejecutar y con buena durabilidad.

En puentes se usa tanto hormigón convencional como hormigones de alta resistencia. Una dosificación adecuada y un control de calidad riguroso son esenciales para lograr el comportamiento previsto en proyecto y evitar problemas de fisuración excesiva.

El hormigón pretensado introduce una mejora importante. Mediante tendones tensados se genera una compresión previa que contrarresta parte de las tracciones por cargas. Así se logran secciones más esbeltas y luces mayores que con el simple hormigón armado.

Estos sistemas pretensados pueden ser pretensado previo o postensado, con cables adherentes o no adherentes. La elección depende de la tipología del puente, el método constructivo y la tradición técnica de cada país.

En cualquiera de los casos, el diseño de puentes con hormigón requiere cuidar recubrimientos, juntas y sistemas de drenaje. Una buena protección refuerza la seguridad frente a la corrosión del acero interno, sobre todo en ambientes marinos o con uso de sales descongelantes.

Puentes de acero: ventajas, desafíos y protección anticorrosiva

El acero estructural ofrece una relación resistencia-peso muy favorable, lo que permite secciones ligeras y esbeltas. Esto resulta especialmente interesante en puentes de gran luz o en lugares donde la reducción de peso sobre las cimentaciones es prioritaria.

Entre sus ventajas destacan la posibilidad de prefabricar grandes componentes en taller, el montaje rápido en obra y la facilidad para reforzar o modificar la estructura en el futuro. La ligereza también reduce las fuerzas sísmicas actuantes, al disminuir las masas totales.

Sin embargo, el acero es sensible a la corrosión si no se protege adecuadamente. Por ello se aplican sistemas de pintura, galvanizado, recubrimientos especiales e incluso aceros patinables que forman una capa protectora superficial.

El diseño de puentes metálicos incluye detalles que favorecen la evacuación de agua, evitan rincones donde se acumule suciedad y facilitan el acceso para inspeccionar soldaduras y uniones. Un buen diseño reduce la frecuencia y el coste de intervenciones de mantenimiento.

Puentes mixtos y uso de materiales compuestos

Los puentes mixtos acero-hormigón combinan vigas metálicas con losas de hormigón, aprovechando lo mejor de cada material. La unión se logra mediante conectores que permiten que ambos trabajen de forma conjunta frente a flexión y cortante.

Este tipo de solución ofrece tableros ligeros, adecuadamente rígidos y con buen comportamiento dinámico. Permiten también fases constructivas simplificadas, donde las vigas metálicas soportan su peso al inicio y luego se integran con la losa.

En los últimos años, los materiales compuestos, como polímeros reforzados con fibra (FRP), han comenzado a utilizarse en elementos secundarios, refuerzos y algunas pasarelas. Su ventaja principal es la alta resistencia específica y su excelente resistencia a la corrosión.

No obstante, su uso masivo aún está limitado por el coste y por la menor experiencia acumulada. Suelen emplearse en situaciones donde el ambiente es muy agresivo o donde el peso debe reducirse al máximo, como pasarelas peatonales o refuerzos localizados.

Selección de materiales según entorno, cargas y mantenimiento

La elección del material no se reduce a preferencias personales. Depende de la luz del puente, el entorno climático, la agresividad ambiental, las cargas previstas y la estrategia de mantenimiento a largo plazo.

En zonas interiores, con clima benigno y tráfico moderado, los puentes de hormigón suelen ser competitivos y duraderos. En ambientes marinos o industriales, se refuerzan recubrimientos y se seleccionan hormigones y aceros más resistentes a la corrosión.

Para grandes luces o terrenos con capacidad portante limitada, las estructuras metálicas o mixtas resultan atractivas por su ligereza. Un menor peso total puede traducirse en cimentaciones más económicas y en menores impactos sobre el terreno.

También influyen factores logísticos, como la disponibilidad de talleres metálicos, plantas de hormigón o personal especializado. Se escogen materiales y sistemas que puedan construirse, inspeccionarse y repararse con los medios realistas de la zona.

Criterios de diseño: seguridad, servicio y sostenibilidad

El diseño de puentes contemporáneo integra tres pilares: seguridad, servicio y sostenibilidad. No es suficiente con que el puente no colapse; debe funcionar bien para los usuarios y minimizar impactos negativos sobre el medioambiente y la sociedad.

Estos criterios se reflejan en decisiones sobre geometría, materiales, métodos constructivos, gestión de recursos y planificación del mantenimiento, buscando siempre un equilibrio entre necesidades técnicas y responsabilidad ambiental.

Diseño sísmico de puentes

En zonas sísmicas, el diseño de puentes tiene en cuenta la respuesta frente a movimientos del terreno. Se modelan acciones equivalentes o se hacen análisis dinámicos espectrales para estimar fuerzas inerciales y desplazamientos.

Una estrategia frecuente es permitir ciertos desplazamientos controlados en los apoyos, mediante aisladores sísmicos o dispositivos de disipación de energía. El objetivo es concentrar los daños en elementos reemplazables y mantener la integridad global de la estructura.

También se analizan posibles asientos diferenciales entre estribos y pilas, así como la interacción suelo-estructura. En puentes largos, el comportamiento puede ser muy complejo, por lo que se recomienda una modelización adecuada de cada tramo y apoyo.

Comportamiento dinámico frente a viento, tráfico y fatiga

El viento puede generar fuerzas importantes en tableros esbeltos, especialmente en puentes atirantados y colgantes. Se analizan presiones, vórtices y fenómenos aeroelásticos que podrían inducir vibraciones indeseadas.

El tráfico también introduce cargas dinámicas repetitivas. En tableros metálicos o mixtos se calculan efectos de fatiga, que pueden provocar fisuras en detalles de soldaduras o en zonas de concentración de esfuerzos.

Para controlar estos fenómenos, se adoptan secciones transversales con buenas propiedades aerodinámicas, amortiguadores, rigidizadores y detalles constructivos con radios suaves. Un diseño bien estudiado puede evitar problemas de vibraciones molestas que afecten al confort de los usuarios.

Diseño funcional: ancho de calzada, accesibilidad y seguridad vial

Además de la estructura, el puente debe ser cómodo y seguro para quienes lo usan. Se definen anchos de calzada, aceras, carriles bici y arcenes según el tipo de vía y el volumen de tráfico esperado.

Las transiciones entre el puente y los accesos requieren un estudio cuidadoso de rasantes, peraltes y visibilidad. Un cambio brusco de geometría puede provocar maniobras inseguras o incomodidad para los conductores y peatones.

La accesibilidad incluye considerar a personas con movilidad reducida, con pendientes suaves, pasamanos adecuados y superficies antideslizantes. La iluminación, señalización y barandillas completan el conjunto de medidas de seguridad vial.

Puentes sostenibles: impacto ambiental y ciclo de vida

La sostenibilidad en diseño de puentes abarca desde la selección de materiales hasta la integración paisajística. Se analiza la huella de carbono de la construcción, el transporte de materiales y las tareas de mantenimiento a lo largo de la vida útil.

Se valoran soluciones que reduzcan movimientos de tierra, protejan el cauce y minimicen afectaciones a la flora y fauna local. Un puente bien integrado puede incluso mejorar la conectividad ecológica si incluye pasos para fauna o mantiene corredores naturales.

Los análisis de ciclo de vida comparan opciones con distintos costos iniciales y futuros. A veces una solución algo más costosa al inicio se justifica por menores necesidades de mantenimiento y menor impacto ambiental a lo largo de las décadas.

Métodos de análisis y herramientas para el diseño de puentes

El diseño de puentes se apoya en métodos de análisis que han evolucionado desde modelos manuales simplificados hasta complejos sistemas numéricos. La elección de la herramienta depende de la complejidad de la estructura y del nivel de precisión requerido.

A pesar de los avances en software, entender los fundamentos de los métodos clásicos sigue siendo esencial. Permite comprobar si los resultados numéricos tienen sentido y detectar posibles errores en el modelado.

Métodos clásicos de análisis estructural en puentes

Los métodos clásicos se utilizan tanto en fases preliminares como para comprobaciones rápidas. A continuación se detallan algunos de los más empleados en diseño de puentes sencillos.

• Método de las vigas continuas: Representa el tablero como una viga sobre varios apoyos. Permite calcular momentos y reacciones de forma eficiente en puentes de vigas con vanos similares.
• Método de Cross o distribución de momentos: Técnica iterativa para marcos y vigas continuas. Se usa para estimar momentos en nudos de forma sencilla, especialmente útil en esquemas indeterminados.
• Análisis de pórticos planos: Modela pilares y tablero como un marco en dos dimensiones. Permite captar interacción vertical y horizontal, útil en puentes con pilas altas o pórticos integrales.
• Método de líneas de influencia: Permite determinar la posición más desfavorable de cargas móviles. Es básico para diseñar puentes sometidos a tráfico vehicular o ferroviario.
• Modelos de rebanadas o métodos aproximados: Se utilizan para secciones de losa, distribuyendo cargas entre vigas longitudinales o transversales mediante fórmulas simplificadas.

Modelado por elementos finitos en diseño de puentes

El método de elementos finitos permite representar tableros, pilas y conexiones de forma detallada. Se discretiza la estructura en elementos de barra, placa o sólido, conectados en nodos donde se resuelven ecuaciones de equilibrio.

Este enfoque es especialmente útil en puentes con geometría compleja, secciones cajón, conexiones de tirantes, diafragmas y detalles singulares. Permite visualizar distribuciones de tensiones y deformaciones con gran resolución.

Sin embargo, un modelo muy detallado no garantiza por sí mismo buenos resultados. Es imprescindible definir correctamente las condiciones de apoyo, las propiedades de los materiales, las cargas y la interacción entre elementos.

Además, se debe evitar sobrecargar el modelo con detalles innecesarios que compliquen la interpretación. La clave está en encontrar un equilibrio entre sencillez y realismo, ajustado a las necesidades de cada proyecto.

Software especializado en ingeniería de puentes

En la actualidad existen programas específicos para diseño de puentes que integran generación de geometría, cargas normativas, análisis estructural y dimensionamiento. Estos paquetes reducen tiempos y minimizan errores repetitivos.

Muchos de ellos incorporan bibliotecas de normas, secciones estándar, vehículos tipo y combinaciones de carga. Esto permite que el ingeniero se concentre en las decisiones de diseño más que en tareas de cálculo mecánico repetitivo.

No obstante, depender exclusivamente del software sin criterio propio es peligroso. La experiencia del ingeniero y la revisión crítica de resultados siguen siendo insustituibles, especialmente en puentes singulares o condiciones de frontera complejas.

Validación de modelos y calibración con ensayos y monitoreo

La validación de modelos consiste en comprobar que las predicciones numéricas se corresponden razonablemente con el comportamiento real. Para ello se utilizan ensayos de carga y sistemas de monitoreo estructural.

Los ensayos de carga implican aplicar pesos controlados sobre el puente y medir deformaciones, tensiones y vibraciones. Estos datos se comparan con los valores obtenidos en el modelo, ajustando parámetros si es necesario.

El monitoreo continuo permite seguir la evolución del puente en el tiempo. Se instalan sensores que registran respuestas frente a tráfico, temperatura o eventos extremos. Esta información ayuda a detectar cambios de rigidez y posibles patologías tempranas.

La combinación de modelos numéricos y datos reales mejora el conocimiento de la estructura y permite tomar decisiones de mantenimiento y refuerzo más informadas y seguras.

Innovación y tendencias en diseño de puentes

El diseño de puentes evoluciona constantemente gracias a nuevos materiales, técnicas constructivas y herramientas digitales. Estas innovaciones buscan hacer estructuras más seguras, eficientes y sostenibles, sin perder de vista la viabilidad económica.

Las tendencias actuales se centran en optimizar recursos, reducir el impacto ambiental y mejorar la capacidad de monitoreo para gestionar el ciclo de vida completo del puente de forma más inteligente.

Nuevos materiales y técnicas constructivas avanzadas

Entre los nuevos materiales destacan los hormigones de ultra alta resistencia, los aceros de alta resistencia y los compuestos FRP. Estos materiales permiten secciones más esbeltas, menor peso propio y mejor durabilidad en ambientes agresivos.

Su uso suele combinarse con técnicas constructivas avanzadas, como voladizos sucesivos, lanzado de vigas, prefabricación integral de tramos y montaje con equipos especializados. La prefabricación reduce tiempos en obra y mejora el control de calidad.

También se están desarrollando soluciones de refuerzo con láminas de fibra de carbono, que permiten aumentar la capacidad de puentes existentes sin añadir mucho peso. Además, se utiliza cada vez más la impresión 3D para fabricar piezas especiales.

Herramientas digitales como el modelado BIM facilitan la coordinación entre disciplinas y la detección temprana de interferencias. Con ello se mejora la planificación de obra y se reduce el riesgo de problemas durante la construcción.

Ejemplos de puentes emblemáticos y lecciones de diseño

Los puentes emblemáticos ofrecen lecciones valiosas para estudiantes y profesionales. A continuación se presentan algunos tipos de ejemplos y lo que se puede aprender de ellos, sin centrarse en un caso único.

• Puentes colgantes de gran luz: Enseñan la importancia de estudiar el comportamiento aerodinámico y la fatiga en cables. Muestran cómo pequeños detalles de sección pueden cambiar por completo la respuesta al viento.
• Puentes atirantados urbanos: Ilustran cómo un puente puede convertirse en símbolo de una ciudad. También destacan la necesidad de equilibrar estética y facilidad de mantenimiento de tirantes y pilonos.
• Puentes arco históricos: Permiten analizar cómo el trabajo a compresión ha sido aprovechado durante siglos. Demuestran que una geometría bien pensada puede reducir notablemente el material necesario.
• Pasarelas peatonales ligeras: Ponen de relieve el papel del confort vibratorio y la interacción peatón-estructura. Enseñan que, incluso con cargas bajas, las vibraciones pueden ser el factor de diseño dominante.
• Puentes ferroviarios de acero: Muestran cómo la fatiga y las cargas cíclicas repetitivas condicionan detalles de unión y diafragmas. Sirven para comprender la importancia de inspecciones periódicas y registro histórico.

Aspectos a considerar en cualquier proyecto de puente

Más allá de la tipología o del material, todo proyecto de puente comparte una serie de aspectos clave que deben analizarse con cuidado. Ignorar alguno de ellos puede comprometer la funcionalidad, la seguridad o los costos del proyecto.

• Condiciones del terreno y del cauce: Suelos, nivel freático, socavación y estabilidad de taludes condicionan cimentaciones y disposición de pilas y estribos.
• Tráfico actual y futuro: Tipo de vehículos, intensidades diarias y crecimiento esperado influyen en el dimensionamiento estructural y geométrico.
• Entorno urbano y ambiental: Integración paisajística, ruido, iluminación y afectación a ecosistemas son esenciales para la aceptación social del proyecto.
• Métodos constructivos disponibles: Determinan la viabilidad real de la solución elegida y los plazos de ejecución alcanzables.
• Estrategia de mantenimiento: Facilita planificar inspecciones y refuerzos, evitando sorpresas costosas años después de la puesta en servicio.

Importancia de la integración entre diseño, construcción y mantenimiento

En un proyecto de puente exitoso, diseño, construcción y mantenimiento no se tratan como etapas independientes. Se integran desde el inicio para asegurar que la solución elegida pueda construirse y conservarse sin problemas a lo largo del tiempo.

Cuando el equipo de diseño dialoga con constructores y responsables de mantenimiento, se identifican detalles conflictivos y se adaptan las soluciones antes de llegar a obra. Esta colaboración temprana reduce cambios costosos y retrabajos innecesarios.

“El mejor puente no es solo el que se calcula bien, sino el que se construye con claridad y se mantiene con facilidad durante toda su vida útil.”

Además, considerar el mantenimiento desde el diseño permite incorporar accesos, pasarelas internas, puntos de izado y sistemas de monitoreo que simplifican las inspecciones. Esto aumenta la seguridad de los equipos de trabajo y mejora el control del estado estructural.

Preguntas frecuentes

¿Cuáles son las fases principales en el diseño de un puente?

Las fases principales incluyen estudios previos del terreno y el entorno, definición de las necesidades funcionales, selección del esquema estructural, cálculo de cargas, modelado y análisis, dimensionamiento de secciones, elaboración de planos y especificaciones, revisión técnica y, finalmente, planificación del mantenimiento futuro con sus inspecciones periódicas programadas.

¿Qué factores determinan la elección del tipo de puente?

Influyen la longitud del cruce, la calidad del terreno, la altura disponible, el tipo de tráfico, las condiciones hidráulicas, el presupuesto, el impacto ambiental y los medios de construcción disponibles. También se valora la integración paisajística, la experiencia local con ciertas tipologías y las preferencias de la administración que gestionará la infraestructura.

¿Cuánto tiempo se considera de vida útil para un puente?

La vida útil de un puente suele situarse entre 50 y 100 años según la normativa y la importancia de la vía. Durante ese periodo se asume que el puente será capaz de soportar las cargas previstas, siempre que se realicen inspecciones y tareas de mantenimiento. Con un cuidado adecuado, muchas estructuras superan ampliamente ese rango temporal sin problemas graves.

¿Qué normas se usan para el diseño de puentes en mi país?

Las normas dependen del país, pero normalmente existen reglamentos de carreteras y ferrocarriles emitidos por ministerios o agencias de transporte. Muchos se basan en códigos internacionales como Eurocódigos o AASHTO, adaptados a la realidad local. Lo habitual es consultar al organismo responsable de infraestructuras para identificar los documentos de aplicación obligatoria.

¿Cómo se garantiza la seguridad de un puente ante sismos e inundaciones?

La seguridad se logra combinando estudios detallados del terreno y del cauce con un diseño estructural adecuado. Se aplican normas sísmicas para definir acciones de cálculo y se comprueba la socavación potencial del río. Además, se diseña la geometría del puente para permitir el paso de caudales extremos, evitando obstrucciones que agraven las inundaciones.

¿Qué diferencia hay entre un puente de hormigón pretensado y uno de acero?

En un puente de hormigón pretensado, la resistencia principal proviene de secciones de hormigón comprimidas mediante tendones, lo que permite luces medias con estructuras robustas y de bajo mantenimiento. En un puente de acero, la estructura es más ligera y esbelta, adecuada para mayores luces, pero exige sistemas de protección anticorrosiva y un plan de mantenimiento más estricto.

¿Cómo influye el clima en el diseño de puentes?

El clima afecta las cargas de viento, nieve y temperatura, además de la durabilidad de los materiales. En zonas frías se consideran ciclos de hielo y deshielo y posibles acumulaciones de nieve, mientras que en ambientes marinos o tropicales se presta especial atención a la corrosión. Estas condiciones determinan recubrimientos, protecciones y detalles de drenaje adecuados.

¿Por qué es importante el mantenimiento en puentes antiguos?

En puentes antiguos, los materiales pueden haber sufrido corrosión, fatiga o daños por impactos y sobrecargas. El mantenimiento permite detectar a tiempo fisuras, deformaciones y deterioros en juntas, apoyos o barandillas. Al intervenir de forma temprana, se evitan fallos graves, prolongando la vida útil de la estructura y mejorando la seguridad para los usuarios habituales.

¿Qué papel tiene la topografía en el diseño de puentes?

La topografía define la geometría básica del emplazamiento, indicando cotas, pendientes, obstáculos y relación con la vía existente. Con estos datos se decide la altura del tablero, la posición de pilas y estribos y la forma de los accesos. Una topografía precisa reduce problemas en obra, evita sorpresas y ayuda a elegir el tipo de puente más apropiado para el lugar.

¿Cómo se controla la calidad del hormigón en un puente?

La calidad del hormigón se controla con ensayos de resistencia, trabajabilidad y durabilidad, tanto en laboratorio como en obra. Se revisan los materiales, la dosificación, el proceso de vertido, la vibración y el curado. Además, se verifica que se cumplan recubrimientos y tolerancias. Este control garantiza que las propiedades reales coincidan con las previstas en el diseño original.

Conclusión

El diseño de puentes reúne muchos aspectos técnicos, pero también decisiones sobre entorno, seguridad y mantenimiento. Yo confío en que, tras leer este contenido, tú tengas una visión más clara de cómo se transforma una necesidad de cruce en una solución estructural sólida.

Se han comentado tipos de puentes, materiales, normas, métodos de análisis y criterios de sostenibilidad. Cada apartado aporta piezas de un mismo rompecabezas, donde el objetivo final es que el puente sea seguro, funcional y duradero para quienes lo usarán cada día.

Si tú estás empezando en este campo, todo lo visto puede servirte como base para seguir profundizando. Yo te animo a continuar explorando otros contenidos relacionados con ingeniería y construcción dentro del sitio, para complementar lo aprendido y ampliar tu perspectiva profesional.

Sigue aprendiendo:
