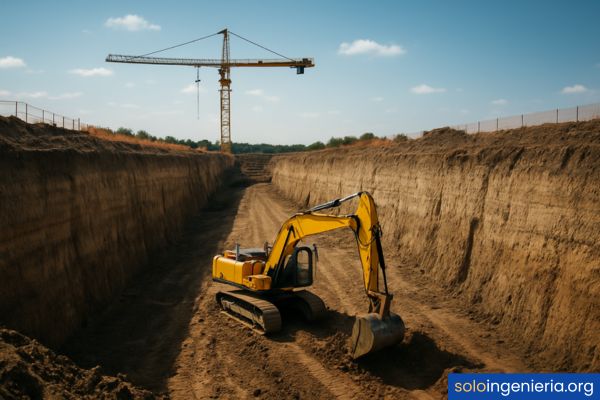

¿Qué son las excavaciones profundas?

Excavaciones profundas: definición, usos y alcance

En ingeniería civil, las excavaciones profundas son intervenciones del terreno con una profundidad suficiente para que la estabilidad de las paredes, el agua subterránea y las cargas de la superficie requieran soluciones especiales. No se trata solo de excavar más, sino de controlar mejor el comportamiento del suelo.

Generalmente, se consideran profundas cuando superan varias veces la altura de una planta estándar o cuando necesitan sistemas de contención específicos, como pantallas, anclajes o arriostramientos. Su diseño siempre combina geotecnia, estructura, planificación urbana y seguridad en obra.

A continuación se presentan sus usos más habituales:.

• Construcción de sótanos múltiples: Permiten generar varios niveles bajo rasante para almacenamiento, usos técnicos o ampliación de superficie útil, optimizando el aprovechamiento del solar.
• Aparcamientos subterráneos: Resuelven la falta de espacio en superficie y reducen la congestión urbana, integrando accesos, rampas y sistemas de ventilación.
• Cimentaciones especiales: Facilitan la ejecución de zapatas profundas, losas y cimentaciones profundas para rascacielos, puentes o edificios con grandes cargas verticales.
• Túneles en trinchera cubierta: Se usan cuando se excava desde la superficie, se construye la estructura del túnel y luego se vuelve a cubrir, como en pasos inferiores o líneas ferroviarias.
• Infraestructuras hidráulicas: Permiten ejecutar depósitos enterrados, estaciones de bombeo, colectores y aliviaderos con control estricto del agua subterránea.
• Estaciones subterráneas: Sirven para alojar andenes, salas técnicas y conexiones peatonales en metro o ferrocarril urbano.

El alcance de una excavación profunda abarca mucho más que el simple movimiento de tierras inicial.

• Diseño geotécnico y estructural: Incluye la definición del sistema de contención, los anclajes, los puntales y la interacción con la estructura definitiva.
• Gestión del agua: Considera el nivel freático, posibles filtraciones, sistemas de bombeo y medidas de impermeabilización.
• Planificación urbana: Contempla accesos, afecciones al tráfico, ruidos, vibraciones y coordinación con servicios afectados.
• Seguridad y salud: Integra procedimientos para evitar colapsos, caídas de personas, golpes de maquinaria y accidentes asociados.
• Monitoreo y control: Aplica instrumentación para seguir desplazamientos, asientos y presiones, permitiendo decisiones en tiempo real.

Principales aplicaciones en edificación e infraestructuras

Las excavaciones profundas se adaptan tanto a proyectos de edificación como a obras lineales o grandes infraestructuras. En ciudades densas, permiten crecer hacia abajo cuando ya no es posible hacerlo en superficie, integrando usos mixtos y servicios.

Además, mejoran la funcionalidad de los edificios al concentrar instalaciones, accesos y aparcamientos bajo rasante, liberando espacio en superficie para zonas verdes o usos públicos. En infraestructuras, su papel es clave para conectar barrios, salvar obstáculos y esconder elementos visualmente invasivos.

• Edificios residenciales y oficinas: Sótanos para aparcamiento, trasteros, cuartos de instalaciones y espacios de almacenamiento que reducen el impacto visual en planta baja.
• Centros comerciales: Aparcamientos subterráneos de varias plantas, zonas logísticas y áreas técnicas que soportan grandes afluencias de público.
• Hospitales y edificios públicos: Espacios enterrados para servicios, emergencias y accesos diferenciados que mejoran la operatividad y la seguridad.
• Estaciones de metro y ferrocarril: Excavaciones en cajón para andenes, vestíbulos, pasarelas y conexiones con otros medios de transporte.
• Pasos inferiores viarios: Trincheras para pasos de vehículos bajo cruces conflictivos, reduciendo semáforos y atascos.
• Pasos peatonales y ciclistas: Pasos enterrados que mejoran la seguridad de usuarios vulnerables al cruzar vías rápidas.
• Colectores y drenaje urbano: Zonas de registro y cambio de sección, cámaras de bombeo y estructuras auxiliares asociadas a grandes conducciones.
• Infraestructuras energéticas: Centros de transformación enterrados y galerías técnicas para cableado y tuberías.

Ventajas y limitaciones frente a excavaciones superficiales

Comparadas con las excavaciones superficiales, las excavaciones profundas permiten aprovechar al máximo el subsuelo, pero implican más complejidad técnica, mayores costes unitarios y una planificación más estricta. Su elección siempre requiere valorar la relación entre beneficios obtenidos y riesgos asumidos.

En entornos urbanos, ofrecen soluciones compactas y funcionales, aunque son sensibles a la presencia de edificaciones cercanas y servicios enterrados. El diseño debe equilibrar seguridad, presupuesto, plazo y afecciones al entorno inmediato.

Aspecto	Excavaciones profundas	Excavaciones superficiales
Aprovechamiento del terreno	Alta capacidad de generar superficie útil bajo rasante	Limitada a usos temporales o rellenos posteriores
Complejidad técnica	Requiere contención, anclajes y control de agua	Procedimientos más sencillos y estandarizados
Impacto urbano	Menor ocupación en planta, pero más afección subterránea	Mayor ocupación superficial durante la obra
Coste	Coste unitario elevado por sistemas especializados	Coste generalmente menor por metro cúbico excavado
Riesgos geotécnicos	Desplazamientos, filtraciones y estabilidad de pantallas	Riesgos moderados y más controlables
Plazo de obra	Mayor duración por fases y procedimientos complejos	Tiempos de ejecución normalmente más reducidos
Adaptación al entorno construido	Permite actuar junto a edificios existentes	Limitada cuando hay poca superficie disponible

Estudios geotécnicos previos en excavaciones profundas

Antes de excavar, el proyecto debe apoyarse en un estudio de suelos completo y específico para la profundidad prevista. Con él se definen parámetros resistentes, deformacionales y condiciones hidrogeológicas necesarios para el diseño.

El nivel de detalle del estudio siempre debe estar alineado con la importancia de la obra y la complejidad geotécnica del emplazamiento. Una buena campaña inicial reduce modificaciones, sobrecostes y riesgos durante la ejecución.

Investigación del terreno y sondeos para diseño geotécnico

La investigación del terreno combina sondeos mecánicos, ensayos in situ y muestreos para laboratorio. El objetivo es conocer cómo varían los estratos con la profundidad, su compacidad, su resistencia y la presencia de agua.

Los sondeos deben alcanzar una profundidad mayor que la excavación prevista, para identificar estratos portantes y posibles niveles de agua intermedios. Además, se planifican con una malla lógica que permita extrapolar resultados de forma fiable.

• Sondeos mecánicos rotativos: Permiten atravesar suelos y rocas, obtener testigos continuos y medir la calidad del macizo rocoso.
• Ensayos SPT y CPT: El SPT golpea un tomamuestras y el CPT introduce un cono estático; ambos aportan información sobre resistencia en punta y fricción.
• Sondeos con piezómetros: Inserción de tubos o equipos de medida para registrar el nivel freático y su evolución en el tiempo.
• Calicatas: Excavaciones pequeñas y poco profundas para observar el terreno directamente, útiles en fases preliminares.
• Geofísica de superficie: Técnicas como sísmica o resistividad para identificar cambios de estrato entre sondeos puntuales.

Caracterización del suelo y la roca para el cálculo

Con la información obtenida, el equipo geotécnico determina los parámetros necesarios para calcular empujes de tierras, asientos, capacidad portante y estabilidad global. Esta caracterización debe ser coherente con los modelos de cálculo previstos.

Se diferencian suelos granulares, cohesivos y rocas, asignando a cada uno propiedades características y de cálculo, así como sus posibles variaciones espaciales. Además, se consideran fenómenos como expansividad, colapsabilidad o agresividad química.

• Parámetros de resistencia al corte: Cohesión drenada y no drenada, ángulo de fricción, adhesión y resistencia a tracción indirecta.
• Parámetros de deformación: Módulo de Young, módulo de reacción del terreno y relación de Poisson, ajustados al tipo de ensayo y escala de carga.
• Propiedades índice: Límites de Atterberg, granulometría, peso específico y grado de saturación que ayudan a clasificar el suelo.
• Permeabilidad: Coeficiente de permeabilidad en laboratorio y en campo para prever filtraciones y definir sistemas de drenaje.
• Durabilidad de la roca: Grado de fracturación, alteración, relleno de diaclasas y posible meteorización acelerada.

A continuación se detallan tipos de ensayos habituales:.

• Ensayos de laboratorio:
  • Triaxiales y corte directo: Determinan resistencia y deformación bajo diferentes condiciones de drenaje.
  • Edómetro: Valora la compresibilidad de suelos finos y la consolidación por cargas.
  • Proctor y CBR: Relacionan compactación con resistencia para rellenos estructurales.
• Ensayos in situ:
  • Placa de carga: Mide el asiento bajo una carga conocida y ajusta parámetros de deformación.
  • Permeabilidad Lugeon o Lefranc: Estima el flujo de agua a través de rocas o suelos poco permeables.

Nivel freático y control de agua subterránea en la excavación

El nivel freático influye de forma directa en la estabilidad y el método constructivo. Un freático alto puede provocar subpresiones en el fondo, filtraciones laterales, arrastres de finos y problemas de durabilidad en la estructura terminada.

Para diseñar el control de agua, es imprescindible medir el nivel freático en diferentes épocas del año y valorar eventuales recargas por lluvia, ríos cercanos o fugas de redes. Con esos datos se eligen las técnicas de rebajamiento o contención hidráulica.

• Wellpoints: Baterías de pequeñas bombas conectadas a una tubería colectora que extraen agua de los estratos permeables superiores.
• Pozo de bombeo profundo: Pozos con bombas sumergibles que rebajan el nivel de agua en grandes profundidades y áreas extensas.
• Cortinas impermeables: Pantallas de lodo bentonítico o inyecciones que reducen la entrada de agua desde el entorno.
• Drenes horizontales o subhorizontales: Tubos perforados que alivian presiones de agua tras muros y elementos de contención.
• Sistemas combinados: Uso simultáneo de bombeo y barreras para controlar tanto caudal como gradientes hidráulicos.

Evaluación del entorno urbano y edificaciones vecinas

En ciudad, la excavación no puede analizarse de forma aislada, ya que su comportamiento afecta directamente a edificios colindantes, viales, redes de servicios y espacios públicos. Una evaluación detallada del entorno permite anticipar riesgos y definir medidas de protección.

Se realiza un inventario de edificaciones cercanas, su antigüedad, sistema estructural y estado de conservación. Además, se estudian cimentaciones existentes, presencia de sótanos, posibles patologías previas y grado de ocupación de los locales afectados.

La información urbanística también resulta crítica: Ancho de calles, limitaciones de tránsito, horarios de carga y descarga y restricciones por ruido o vibración. Con estos datos se organizan los accesos de maquinaria, la gestión de escombros y el almacenamiento de materiales.

Cuando la excavación se sitúa junto a edificios antiguos o dañados, se valoran refuerzos previos, inyecciones de mejora del terreno o registros continuos mediante instrumentación. El objetivo es minimizar asientos diferenciales y evitar que pequeñas fisuras se transformen en daños importantes.

Elemento del entorno	Aspectos a evaluar	Medidas habituales
Edificaciones vecinas	Tipología estructural, número de plantas, estado previo	Refuerzos locales, recalces, auscultación continua
Cimentaciones existentes	Profundidad, tipo y calidad de apoyo	Protección del terreno, pantallas contiguas, micropilotes
Servicios enterrados	Redes de agua, gas, saneamiento, electricidad	Desvíos provisionales, soportes, protección mecánica
Viales y tráfico	Capacidad, rutas alternativas, transporte público	Planes de desvío, señalización, fases de obra ajustadas
Patrimonio histórico	Sensibilidad a vibraciones y asentamientos	Límites de vibración, seguimiento específico, refuerzos

Métodos constructivos para excavaciones profundas

La elección del método constructivo condiciona la seguridad, el coste y el plazo. No existe una única solución válida, sino varias alternativas que se adaptan a los condicionantes geotécnicos, urbanos y funcionales de cada proyecto.

En general, los métodos se agrupan según la secuencia de excavación y construcción de la estructura, así como por el tipo de contención utilizada. Cada enfoque ofrece ventajas específicas que se deben comparar desde las primeras fases de diseño.

Excavaciones profundas a cielo abierto: fases de obra

Las excavaciones a cielo abierto son aquellas donde el espacio en planta permite trabajar desde la superficie sin grandes restricciones. Suelen emplearse en solares amplios o en zonas con baja densidad urbana, donde hay más libertad para taludes y acopios.

Aunque parezcan sencillas, estas excavaciones requieren una planificación rigurosa de accesos, taludes, drenajes y estabilidad global. La secuencia de obra debe coordinar maquinaria pesada, camiones de retirada de material y fases de construcción de la estructura.

• Implantación y replanteo: Se define el perímetro, se instalan cerramientos y se organizan accesos, zonas de acopio y servicios de obra.
• Desbroce y limpieza: Se retira vegetación, elementos superficiales y capas de relleno inadecuadas para descubrir el terreno natural.
• Excavación por capas: Se avanza en bancos controlados, vigilando taludes y ajustando la profundidad según el proyecto geotécnico.
• Formación de taludes o contenciones: En función del espacio disponible, se adoptan taludes inclinados o sistemas de contención vertical.
• Gestión del agua: Se colocan zanjas, bombas y drenajes para evitar encharcamientos y erosiones del terreno excavado.
• Preparación de la base: Se regulariza el fondo, se compacta si es necesario y se ejecutan capas de limpieza o drenantes.
• Construcción de la estructura: Se hormigonan zapatas, losas o elementos de cimentación, integrando armaduras y anclajes.

Método top-down en excavaciones profundas urbanas

El método top-down consiste en construir la estructura definitiva de arriba hacia abajo, mientras se excava bajo la protección de forjados intermedios apoyados en los muros perimetrales. Es muy utilizado en zonas urbanas con poco espacio en superficie.

Primero se ejecutan los muros de contención y los elementos de cimentación profunda, como pilotes o barrettes. Después se construye la losa de planta baja y, progresivamente, se excava bajo ella para hormigonar los forjados inferiores.

Esta forma de trabajar reduce la apertura del hueco a la intemperie, limita desplazamientos de los muros y permite adelantar parte de la obra en superficie mientras se sigue excavando. También mejora las condiciones de ruido y polvo hacia la calle.

No obstante, el método top-down exige un diseño muy coordinado, ya que los forjados actúan también como arriostramiento temporal. Es esencial calcular correctamente las fases de carga y las conexiones entre losas, muros y elementos verticales.

Excavaciones profundas en zonas urbanas densamente construidas

En áreas con edificios adosados, calles estrechas y servicios saturados, las excavaciones profundas deben minimizar deformaciones y vibraciones. La prioridad se centra en proteger las estructuras existentes y mantener la funcionalidad de la ciudad.

Se emplean con frecuencia muros pantalla, pilotes secantes o tablestacas como contención casi vertical. Además, se recurre a métodos de excavación en fases cortas, combinados con arriostramientos y anclajes para limitar movimientos.

La logística también es un reto: Se programan horarios de camiones, rutas de acceso y sistemas de reducción de polvo y ruido. En algunos casos, la excavación se combina con el método top-down para reducir el tiempo en el que el hueco queda totalmente abierto.

En entornos especialmente sensibles, el monitoreo se refuerza con inclinómetros, fisurómetros y topografía automatizada. De este modo, cualquier desplazamiento fuera de rango se detecta rápidamente y se pueden ajustar las fases de obra.

Criterios para elegir el método constructivo adecuado

La selección del método constructivo no debe basarse solo en la experiencia previa o el coste inicial. Es necesario analizar el conjunto de condicionantes técnicos, económicos y urbanos para definir la solución más equilibrada.

Cada proyecto se estudia de forma específica, ponderando el peso de cada criterio y valorando la posibilidad de combinar varias técnicas. Una decisión acertada en esta fase suele traducirse en menos problemas durante la ejecución.

• Condiciones geotécnicas: Tipo de suelo o roca, presencia de rellenos, nivel freático y riesgo de asientos o licuación condicionan la viabilidad de cada método.
• Entorno urbano: Distancia a edificaciones, anchura de calles, restricciones de acceso y sensibilidad a vibraciones influyen directamente en la elección.
• Profundidad y geometría: Cuanto mayor es la profundidad y más ajustada la planta, más interés suelen tener métodos como top-down o sistemas mixtos.
• Plazos de ejecución: Algunos métodos permiten solapar fases y adelantar trabajos, reduciendo la duración total de la obra.
• Coste global del proyecto: Se evalúa el coste directo de la excavación y la contención, junto con impactos indirectos como desvíos de tráfico o afecciones a vecinos.
• Disponibilidad de medios: La existencia de maquinaria y empresas especializadas en la zona puede inclinar la balanza hacia ciertas soluciones.

Sistemas de contención y diseño de excavaciones profundas

La contención es el elemento que permite excavar en vertical o con taludes muy empinados sin comprometer la seguridad. Su diseño combina criterios de estabilidad, deformaciones permitidas y durabilidad frente a acciones ambientales.

En función del proyecto, la contención puede ser provisional o formar parte de la estructura definitiva. En ambos casos, se calcula para soportar empujes de tierras, presiones de agua y sobrecargas provenientes de edificios y tráfico.

Muros pantalla, pilotes secantes y tablestacas metálicas

Los muros pantalla son paneles continuos de hormigón armado ejecutados mediante excavación en lodos o hidrofresa, muy habituales en entornos urbanos. Permiten alcanzar grandes profundidades con deformaciones controladas y buena estanqueidad.

Los pilotes secantes consisten en filas alternas de pilotes primarios y secundarios que se solapan parcialmente, generando un muro casi continuo. Las tablestacas metálicas, en cambio, son perfiles machihembrados hincados en el terreno, rápidos de colocar y adecuados para obras temporales.

La elección entre estas soluciones depende de la profundidad, la permeabilidad del terreno y el grado de deformación admisible. En algunos casos, se combinan con encepados o vigas de coronación que reparten esfuerzos y facilitan el apoyo de forjados.

Cuando el muro actúa también como elemento estructural definitivo, su armado y espesor se calculan considerando tanto la fase de excavación como la vida útil del edificio. Esto exige coordinación entre el equipo geotécnico y el de estructuras.

Anclajes al terreno, puntales interiores y arriostramientos

Para limitar desplazamientos de los sistemas de contención, se recurre a anclajes al terreno o a arriostramientos interiores mediante puntales metálicos o de hormigón. Estas soluciones actúan como apoyos intermedios que reducen luces y momentos en los muros.

Los anclajes activos se ejecutan perforando el terreno, inyectando lechada y tesando una barra o cordones. Su longitud se diseña para anclar en estratos firmes, alejados de la zona afectada por la excavación y sin interferir con edificaciones vecinas.

Los puntales interiores se apoyan entre muros opuestos o contra elementos provisionales de hormigón. Son visibles dentro de la excavación y requieren una coordinación cuidadosa con las fases de hormigonado y montaje de la estructura definitiva.

En obras con método top-down, los propios forjados actúan como arriostramiento, reduciendo la necesidad de puntales metálicos. Sin embargo, el diseño de losas debe considerar estas acciones temporales además de las cargas de servicio futuras.

Estabilidad de excavaciones profundas y empujes de tierras

La estabilidad se analiza tanto a nivel global, considerando el conjunto suelo-estructura, como a nivel local en taludes y frentes de excavación. Es fundamental asegurar que los coeficientes de seguridad se mantienen dentro de los márgenes aceptables.

Los empujes de tierras pueden calcularse mediante teorías convencionales o modelos más avanzados, atendiendo siempre a la rigidez de la contención y a la secuencia de carga y descarga que implican las fases de obra. Además, se deben considerar sobrecargas debidas al tráfico y a edificios cercanos.

Cuando el nivel freático está presente, se suma el efecto de las presiones hidrostáticas y posibles gradientes que tienden a desestabilizar el fondo de la excavación. El diseño integra soluciones como drenes, alivios de presión y, si es necesario, refuerzo del terreno.

En suelos sensibles a deformaciones, se presta especial atención a asientos y movimientos laterales que puedan trasladarse a estructuras vecinas. La estabilidad no se limita a evitar el colapso, sino también a controlar la deformación dentro de valores admisibles.

Modelos de cálculo numérico y análisis con elementos finitos

Los modelos de cálculo numérico permiten simular el comportamiento conjunto del terreno y la estructura de contención, considerando fases de excavación, rebajamiento del agua y construcción de forjados. El método de elementos finitos es uno de los más usados.

Estos modelos ayudan a anticipar desplazamientos, esfuerzos y posibles zonas de concentración de tensiones, ofreciendo una visión más realista que los métodos puramente analíticos. Sin embargo, requieren una buena calibración de parámetros geotécnicos.

• Definición del modelo geotécnico: Se representan los estratos, las propiedades mecánicas del suelo y las condiciones de contorno, así como el nivel freático.
• Modelización de la contención: Se incluyen muros, anclajes, puntales y losas, asignando rigideces y vínculos coherentes con la realidad constructiva.
• Fases de construcción: Se simulan etapas de excavación, instalación de anclajes, hormigonado de losas y cambios de cargas a lo largo del tiempo.
• Análisis de sensibilidad: Se estudian variaciones en parámetros clave para entender cómo afectan a desplazamientos y esfuerzos.
• Comparación con datos de obra: Se ajustan modelos con lecturas de instrumentación, mejorando la confianza en las predicciones.

Análisis bidimensional y tridimensional de la excavación

El análisis bidimensional, típico en secciones representativas, ofrece una visión clara del comportamiento en un plano vertical, útil para pantallas rectas y condiciones relativamente uniformes. Es rápido de ejecutar y sencillo de interpretar.

En excavaciones con geometrías complejas, encuentros de muros, cambios de rigidez o cargas irregulares, el análisis tridimensional aporta información adicional. Permite estudiar efectos espaciales, redistribución de esfuerzos y compatibilidad de deformaciones entre distintos elementos.

Riesgos, seguridad y normativa en excavaciones profundas

Las excavaciones profundas concentran riesgos significativos que deben gestionarse desde el diseño y durante toda la ejecución. La seguridad no se limita al control geotécnico; también abarca la protección de trabajadores, vecinos y usuarios del entorno.

Las normativas técnicas y legales establecen requisitos mínimos en materia de estabilidad, accesos, equipos de protección individual y organización de la obra. Cumplir estas exigencias es imprescindible para evitar accidentes y responsabilidades posteriores.

Riesgos típicos: colapsos, asientos, grietas y filtraciones

Los riesgos más frecuentes se relacionan con la pérdida de estabilidad del terreno, la aparición de desplazamientos excesivos y la entrada incontrolada de agua. Conocer estos peligros permite definir medidas preventivas eficaces.

Además de los efectos directos sobre la excavación, los daños pueden extenderse a edificaciones vecinas, servicios enterrados y viales. Por ello, el análisis de riesgos incluye tanto el interior del recinto como su entorno inmediato.

• Colapso de taludes o frentes: Derrumbes repentinos por falta de contención, excavación excesiva o presencia de materiales inestables.
• Asientos del terreno: Hundimientos progresivos que afectan a cimentaciones cercanas, provocando fisuras y deformaciones.
• Grietas en edificios: Aperturas en fachadas, tabiques o elementos estructurales por movimientos diferenciales del terreno.
• Filtraciones de agua: Entradas de agua no controladas que generan erosiones internas, arrastre de finos y sobrecarga de los sistemas de bombeo.
• Vibraciones excesivas: Efectos derivados de hinca, compactación o maquinaria pesada que pueden dañar elementos delicados.
• Atrapamientos y caídas: Riesgos para los trabajadores y usuarios si no se controlan accesos y barandillas perimetrales.

Medidas de seguridad en obra y plan de emergencia

Una excavación profunda segura comienza con un plan de seguridad y salud bien definido, donde se identifiquen peligros, se asignen responsabilidades y se detallen protocolos de actuación. Este plan debe actualizarse si cambian las condiciones de la obra.

Las medidas se aplican a diferentes niveles: Diseño de la contención, organización de accesos, formación de trabajadores y preparación de medios de emergencia. A continuación se recogen algunas de las acciones más habituales:.

• Control de accesos: Vallados continuos, señalización clara y puntos de entrada específicos para personal y maquinaria.
• Protección colectiva: Barandillas, redes, plataformas y cubiertas temporales que evitan caídas a distinto nivel.
• Revisión de equipos: Mantenimiento periódico de grúas, excavadoras, bombas y sistemas de anclaje o arriostramiento.
• Formación específica: Instrucciones sobre riesgos geotécnicos, uso de equipos de protección y procedimientos de evacuación.
• Plan de emergencia: Definición de rutas de salida, puntos de reunión y coordinación con servicios externos de rescate.
• Inspecciones periódicas: Revisiones de taludes, muros y elementos de sostenimiento para detectar signos tempranos de inestabilidad.

Normativa técnica y requisitos legales más habituales

Los proyectos de excavaciones profundas deben cumplir con normativas de construcción, seguridad y medioambiente propias de cada país o región. Estas regulan desde los coeficientes de seguridad geotécnica hasta las condiciones de trabajo en zanjas y pozos.

En el ámbito técnico, se aplican reglamentos de cálculo estructural, de geotecnia y de prevención de riesgos laborales. También pueden existir ordenanzas municipales que limitan horarios, niveles de ruido o emisiones de polvo.

Los requisitos habituales incluyen la redacción de estudios geotécnicos firmados por técnicos competentes, proyectos visados cuando procede y planes de seguridad específicos para trabajos subterráneos. Además, se exigen seguros de responsabilidad civil y coordinadores de seguridad en obra.

En proyectos de especial complejidad o impacto urbano, la administración puede requerir informes adicionales sobre tránsito, protección de patrimonio o afección ambiental. El cumplimiento normativo es un proceso continuo que se extiende desde el proyecto hasta la recepción final de la obra.

Control de vibraciones y protección de estructuras vecinas

Las vibraciones generadas por hinca de pilotes, tablestacas o tránsito de maquinaria pesada pueden afectar a edificios cercanos, especialmente si son antiguos o presentan patologías previas. Por eso se fijan límites admisibles de vibración en función del tipo de estructura.

Para controlar estos efectos se instalan sismógrafos o acelerómetros que registran la respuesta del terreno y de los edificios. Si se superan umbrales predefinidos, se deben adaptar los procedimientos de obra, por ejemplo reduciendo energía de hinca o cambiando de técnica constructiva.

Otras medidas de protección incluyen pantallas amortiguadoras, refuerzos temporales en elementos frágiles y, cuando sea necesario, recalces de cimentaciones. Un seguimiento continuo permite actuar antes de que aparezcan daños visibles.

También se documenta el estado inicial de los edificios mediante inspección técnica de obras, fotografías y fichas de patologías. Este registro resulta clave para comparar la situación antes y después de la excavación.

Monitoreo, control y casos prácticos de excavaciones profundas

El monitoreo de una excavación profunda no es un lujo, sino una herramienta esencial para validar el diseño y reaccionar a tiempo ante comportamientos no previstos. La instrumentación convierte hipótesis de cálculo en datos medibles.

Gracias a esta información, el equipo técnico puede ajustar fases de obra, modificar esquemas de arriostramiento o reforzar zonas concretas. El objetivo es mantener la seguridad y cumplir los niveles de servicio establecidos para el entorno construido.

Instrumentación y auscultación geotécnica de la excavación

La instrumentación geotécnica incluye una variedad de equipos destinados a medir desplazamientos, presiones y niveles de agua. La selección depende del tipo de riesgo dominante y de los elementos que se quieren proteger.

Los datos pueden recogerse manualmente o mediante sistemas automáticos conectados a plataformas remotas. En obras complejas, se establecen alarmas que avisan cuando se superan valores umbral, permitiendo una respuesta rápida.

• Inclinómetros: Tubos instalados junto a los muros que permiten medir desplazamientos horizontales con la profundidad.
• Extensómetros: Equipos que controlan deformaciones internas del terreno entre distintos puntos de anclaje.
• Piezómetros: Dispositivos para registrar presiones de agua y variaciones del nivel freático.
• Topografía automatizada: Prismas en edificios y elementos estructurales controlados por estaciones totales robotizadas.
• Fisurómetros: Medidores de apertura y evolución de grietas en fábricas y hormigones.

Control de desplazamientos, asentamientos y nivel freático

El control de desplazamientos y asentamientos permite verificar si la excavación se comporta dentro de lo previsto por el modelo de cálculo. Cuando se detectan tendencias preocupantes, se revisan fases de carga y se refuerzan elementos clave.

El nivel freático, por su parte, se vigila para comprobar la eficacia de los sistemas de bombeo y evitar gradientes peligrosos. Un cambio brusco puede indicar una rotura de barrera impermeable o una comunicación inesperada con otras capas acuíferas.

Los datos se representan en gráficas temporales y perfiles de deformación, comparándolos con los valores de diseño. Si se superan los umbrales de precaución, se activan medidas correctoras, como la instalación de anclajes adicionales o la reducción del ritmo de excavación.

Este enfoque dinámico convierte el monitoreo en una herramienta de gestión del riesgo, integrando geotecnia, estructura y planificación de obra en un único sistema de decisión.

Ejemplos de excavaciones profundas para sótanos y aparcamientos

Las excavaciones para sótanos y aparcamientos son quizá las más frecuentes en el ámbito urbano, pero cada proyecto presenta retos específicos según la profundidad, el entorno y el uso final del edificio.

A continuación se presentan ejemplos típicos que ayudan a entender distintas configuraciones:.

• Edificio residencial con dos sótanos: Excavación moderada con contención mediante pantalla de pilotes o muros de hormigón, adecuada en barrios con edificios medianos.
• Oficinas con cuatro niveles de aparcamiento: Profundidad significativa que suele requerir pantallas continuas, anclajes y, en muchos casos, método top-down para optimizar plazos.
• Centro comercial en solar amplio: Excavación a cielo abierto con taludes y bermas, combinando rampas suaves de acceso y sistemas de drenaje extensos.
• Aparcamiento público bajo una plaza: Excavación profunda muy condicionada por la necesidad de mantener accesos peatonales y servicios urbanos, con forjados que actúan como arriostramiento.
• Rehabilitación con nuevo sótano bajo edificio existente: Excavación delicada, en fases, con recalces de cimentación para no comprometer la estabilidad del inmueble original.

Excavaciones profundas en estaciones, túneles y obras lineales

En infraestructuras ferroviarias o viarias, las excavaciones profundas suelen aparecer en estaciones subterráneas, pozos de ataque de túneles y pasos inferiores. Estas obras combinan geometrías extensas y profundidades importantes.

Las estaciones se ejecutan a menudo mediante grandes cajones excavados, donde se integran andenes, vestíbulos y conexiones. Los pozos de ataque permiten introducir tuneladoras o equipos de excavación, y requieren una contención robusta por las grandes profundidades.

En obras lineales, la continuidad del trazado obliga a coordinar fases de excavación con el mantenimiento del tráfico y de los servicios urbanos. Se aplican soluciones mixtas, alternando trinchera abierta, trinchera cubierta y túnel profundo según el entorno.

La interacción con otras disciplinas, como el análisis sísmico estructural, resulta esencial para garantizar que las estructuras soterradas se comporten adecuadamente ante movimientos sísmicos y cargas dinámicas.

Lecciones aprendidas y buenas prácticas de ejecución

La experiencia acumulada en proyectos de excavaciones profundas permite extraer lecciones que ayudan a mejorar la seguridad y la eficiencia. A continuación se recogen algunas buenas prácticas ampliamente contrastadas:.

• Integrar geotecnia desde el inicio: Involucrar al equipo geotécnico en las primeras fases de diseño evita soluciones poco realistas o excesivamente conservadoras.
• Definir hipótesis claras: Establecer desde el principio supuestos de carga, nivel freático y rigideces facilita la comparación entre alternativas.
• Fases de obra bien detalladas: Representar cada etapa de excavación, arriostramiento y hormigonado reduce improvisaciones y errores en campo.
• Monitoreo como herramienta de decisión: Usar la instrumentación no solo para cumplir un requisito, sino para ajustar realmente el proceso constructivo.
• Comunicación con el entorno: Informar a vecinos y autoridades sobre fases y posibles molestias mejora la gestión social del proyecto.
• Revisión post-obra: Analizar los resultados y comparar con las previsiones permite mejorar diseños futuros y acumular conocimiento.

Buenas prácticas en el diseño de excavaciones profundas

Un buen diseño integra de manera coherente la información geotécnica, las necesidades funcionales y las restricciones del entorno urbano. No se trata solo de calcular muros y anclajes, sino de concebir una solución global estable y operativa.

Además, debe estar alineado con otras especialidades de ingeniería civil, como estructuras, instalaciones y planificación urbana. Esta visión conjunta reduce conflictos y retrabajos durante la obra.

• Partir de datos fiables: Un programa de investigación del terreno adecuado es la base de cualquier decisión posterior.
• Elegir modelos de cálculo coherentes: La complejidad del modelo debe ajustarse al tamaño del proyecto y a la información disponible.
• Definir criterios de aceptación: Límites de desplazamientos, asientos y vibraciones claros facilitan el control de obra.
• Prever el comportamiento a largo plazo: Considerar drenajes, agresividad química y posibles cambios en el entorno urbano.
• Coordinar detalles constructivos: Juntas, encuentros y pasos de instalaciones deben definirse antes de ejecutar la contención.

Recomendaciones para la planificación y gestión del riesgo

La planificación de una excavación profunda debe contemplar la identificación temprana de riesgos y la definición de respuestas estratégicas. De este modo, el equipo técnico puede anticiparse a problemas potenciales en lugar de reaccionar tarde.

A continuación se resumen recomendaciones clave:.

• Mapa de riesgos inicial: Identificar peligros geotécnicos, estructurales, ambientales y sociales, asignando un nivel de probabilidad e impacto.
• Escenarios de contingencia: Definir qué acciones se tomarán si se superan ciertos umbrales de desplazamiento, caudal de agua o vibración.
• Secuencia flexible: Programar la obra con margen para introducir cambios de método o refuerzos si las condiciones reales difieren del proyecto.
• Contratación especializada: Seleccionar empresas con experiencia demostrable en excavaciones profundas y sistemas de contención complejos.
• Seguimiento documental: Registrar decisiones, incidencias y cambios para facilitar la trazabilidad y el aprendizaje posterior.

Importancia de la coordinación entre geotecnia y estructura

La coordinación entre geotecnia y estructura es uno de los factores que más influyen en la calidad del diseño de excavaciones profundas. Ambos equipos deben compartir criterios, modelos y resultados, evitando trabajar de forma aislada.

Cuando esta coordinación es deficiente, aparecen incompatibilidades entre los requerimientos de la contención y las necesidades de la estructura definitiva. Surgen problemas en encuentros de muros con losas, en armado de elementos y en fases de carga no consideradas.

La excavación profunda funciona bien cuando el terreno, la contención y la estructura se diseñan como un solo sistema, no como piezas independientes.

Una colaboración estrecha permite aprovechar mejor la rigidez de las losas, optimizar espesores de muros y reducir el número de anclajes o puntales necesarios. También facilita integrar soluciones como losas postensadas que aportan altas prestaciones con espesores reducidos.

Además, esta coordinación se extiende a la fase de obra, donde los cambios inevitables deben resolverse de manera conjunta. Un diálogo constante entre especialistas disminuye el riesgo de decisiones aisladas que puedan comprometer la seguridad global.

Preguntas frecuentes

¿A partir de qué profundidad se considera una excavación profunda?

No existe una cifra universal, pero en muchos entornos técnicos se suele considerar excavación profunda cuando supera unos 4 o 5 metros y ya no basta con taludes naturales para garantizar la estabilidad. También se clasifica como profunda cuando requiere contenciones especiales, anclajes o control de agua significativo para poder ejecutarse con seguridad.

¿Cómo se controla el agua en excavaciones profundas con freático alto?

Para controlar el agua en excavaciones profundas con freático alto, se combinan varias técnicas complementarias. Lo habitual es instalar pozos o sistemas de wellpoints para rebajar el nivel y, además, disponer cortinas impermeables mediante pantallas o inyecciones. También se colocan drenes y bombas de achique de reserva, junto con un seguimiento constante del caudal y del nivel freático.

¿Qué factores influyen más en el costo de una excavación profunda?

El costo de una excavación profunda depende sobre todo de la profundidad, el tipo de terreno y el método de contención elegido. Otros factores clave son la presencia de agua, la necesidad de anclajes o puntales, el entorno urbano y las limitaciones de acceso. Además, el plazo disponible, la maquinaria requerida y los desvíos de servicios influyen notablemente en el presupuesto final.

¿Cuánto tiempo lleva diseñar y ejecutar una excavación profunda?

El tiempo total depende del tamaño y complejidad del proyecto. El diseño puede llevar desde algunas semanas hasta varios meses, considerando estudios geotécnicos, cálculos y coordinación con otras disciplinas. La ejecución, a su vez, puede prolongarse desde unos pocos meses para sótanos sencillos hasta más de un año en excavaciones urbanas complejas, con grandes profundidades y múltiples niveles de contención.

¿Qué estudios previos son imprescindibles antes de excavar?

Antes de excavar, es fundamental disponer de un estudio geotécnico detallado, que incluya sondeos, ensayos de laboratorio y medición del nivel freático. También resulta imprescindible analizar el entorno urbano, las edificaciones vecinas y los servicios enterrados. A esto se suma la revisión de normativa aplicable, datos históricos del terreno y posibles condicionantes ambientales, como presencia de contaminación o riesgos de inundación.

¿Se pueden hacer excavaciones profundas en edificios ya construidos?

Sí, pero requieren un diseño muy cuidadoso y fases de obra muy controladas. En estos casos se suelen aplicar técnicas de recalce de cimentaciones, micropilotes y excavación en pequeños tramos sucesivos. Además, se refuerza la instrumentación y el monitoreo para vigilar movimientos. Estas intervenciones son habituales en rehabilitaciones donde se añade un nuevo sótano bajo una estructura existente.

¿Qué papel juega la mecánica de suelos en las excavaciones profundas?

La mecánica de suelos es la base teórica que permite entender cómo responde el terreno frente a excavaciones, cargas y cambios de presión de agua. Gracias a ella se pueden estimar empujes, asientos y estabilidad global. Conceptos como resistencia al corte, permeabilidad o consolidación son esenciales para definir el tipo de contención, la necesidad de drenaje y la secuencia de obra en proyectos de gran profundidad.

¿Cómo afecta una excavación profunda a los edificios cercanos?

Una excavación profunda puede provocar desplazamientos horizontales del terreno y asientos que se transmiten a las cimentaciones vecinas. Si no se controla, esto puede generar fisuras, deformaciones o incluso pérdida de estabilidad en estructuras sensibles. Por eso se planifica la contención para limitar movimientos, se refuerzan cimentaciones cuando es necesario y se instalan instrumentos para seguir la respuesta real de los edificios durante la obra.

¿Qué relación hay entre excavaciones profundas y movimiento de tierras?

Las excavaciones profundas forman parte del movimiento de tierras, pero representan su faceta más compleja y delicada. Mientras el movimiento de tierras incluye desmonte, terraplén y nivelación general, las excavaciones profundas exigen contenciones especiales, control de agua y monitoreo. La planificación adecuada de volúmenes, transportes y vertederos es clave para que estos trabajos se integren con el resto del proyecto.

¿Por qué es importante el monitoreo en una excavación profunda?

El monitoreo proporciona datos reales sobre desplazamientos, asientos y variaciones del nivel freático, permitiendo comprobar si la excavación responde como se esperaba. Sin él, el equipo técnico trabajaría solo con previsiones teóricas. Gracias a la instrumentación se pueden detectar comportamientos anómalos con antelación y aplicar medidas correctoras, reduciendo el riesgo de daños en la propia excavación y en las estructuras colindantes.

Conclusión

En este contenido se ha mostrado cómo las excavaciones profundas combinan geotecnia, estructura y planificación urbana para hacer posible construir bajo la superficie con seguridad. La clave está en entender el terreno, elegir bien el método constructivo y anticipar cómo afectará la obra al entorno cercano.

Si el lector aplica estas ideas, podrá analizar cualquier proyecto con una mirada más técnica y ordenada: Desde los estudios previos y los sistemas de contención hasta el monitoreo y las medidas de seguridad. Cada apartado ofrece una pieza del rompecabezas que ayuda a tomar decisiones más fundamentadas.

La intención es que, a partir de ahora, cada vez que el lector se encuentre con un proyecto que incluya excavaciones profundas, pueda reconocer sus retos principales y sepa qué aspectos revisar con más atención. A continuación, puede seguir explorando otros contenidos del sitio para completar su visión global sobre la construcción subterránea y la ingeniería moderna.

Sigue aprendiendo:
