Variador de frecuencia

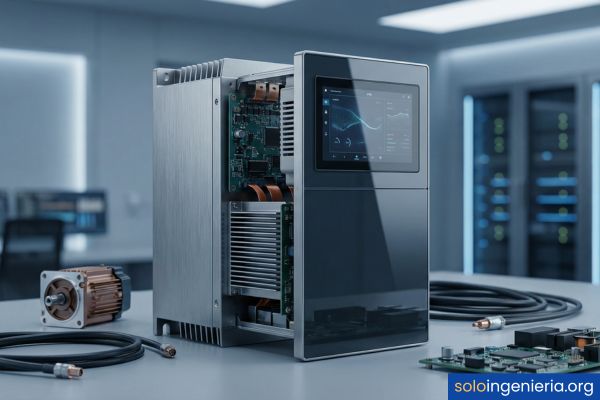

¿Qué es un variador de frecuencia?

Un variador de frecuencia es un equipo de electrónica de potencia que hace que un motor de corriente alterna gire más rápido o más lento sin “forzarlo” mecánicamente. Lo logra creando una alimentación eléctrica “a medida”, cambiando la frecuencia y el voltaje de salida según lo que el proceso necesite.

La idea clave es sencilla: la velocidad de un motor AC depende principalmente de la frecuencia que recibe. Por eso, cuando el variador baja la frecuencia, el motor tiende a reducir su velocidad; si la sube, aumenta su velocidad, siempre dentro de límites seguros definidos por el diseño del motor y del propio variador.

Además de controlar la velocidad, un variador también permite gestionar cómo arranca y cómo frena el motor. En la práctica, esto significa arranques progresivos con menos golpes mecánicos y par ajustado a la demanda, algo muy útil en bombas, ventiladores, transportadores y máquinas que trabajan por ciclos.

En ingeniería, el valor del variador no está solo en “mover más lento o más rápido”. Está en que el motor deja de trabajar a una única condición fija y pasa a adaptarse al proceso, lo que mejora estabilidad, reduce picos eléctricos y puede disminuir el consumo cuando la carga lo permite.

Diferencia entre variador de frecuencia y arrancador suave

Un arrancador suave y un variador se parecen porque ambos ayudan en el arranque, pero su objetivo y su forma de actuar no son iguales. El arrancador suave está pensado para el momento de arranque (y a veces parada), mientras que el variador controla la velocidad durante la operación normal.

Aspecto	Variador de frecuencia	Arrancador suave
Función principal	Control continuo de velocidad y par.	Arranque y parada progresivos.
Cómo actúa	Convierte AC a DC y luego a AC de frecuencia variable.	Reduce tensión en el arranque con electrónica de control de fase.
Trabajo a baja velocidad	Sí, dentro del rango permitido y con buena configuración.	No, opera a la frecuencia de red una vez terminado el arranque.
Frenado	Puede frenar por rampa, DC, resistencia o regeneración según modelo.	Normalmente solo “parada suave”, reduciendo tensión.
Ahorro energético	Alto potencial en cargas variables (bombas y ventiladores).	Limitado, se enfoca en reducir esfuerzo al arrancar.
Complejidad	Mayor: Requiere parametrización y buenas prácticas EMC.	Menor: ajuste básico de rampa y protección.

Principio de funcionamiento del variador de frecuencia

Para entender cómo trabaja, conviene imaginar el variador como una “fábrica” de energía eléctrica controlada. Toma la energía de la red, la convierte a un formato intermedio estable y luego la reconstruye con la frecuencia y el voltaje que el motor necesita en cada momento.

Etapa rectificadora

La primera etapa recibe la tensión alterna de entrada (monofásica o trifásica) y la convierte en corriente continua. Normalmente, se hace con un puente de diodos, aunque en equipos más avanzados puede haber rectificadores controlados o activos.

En esta parte se define buena parte de la interacción con la red eléctrica. Por eso se habla de armónicos y factor de potencia, ya que el rectificador “toma” corriente en pulsos. La calidad de la energía de entrada influye en el rendimiento y la estabilidad del sistema.

Bus de corriente continua

La corriente continua rectificada pasa a un bus DC, que funciona como un “depósito” de energía. Aquí suelen estar los capacitores de enlace, encargados de suavizar el rizado y sostener la tensión cuando hay cambios rápidos de carga.

En muchos variadores, el bus DC también se conecta a circuitos de frenado. Si el motor desacelera una carga con inercia, puede devolver energía al bus y elevar la tensión. La gestión de esa energía es crítica para evitar disparos por sobretensión.

Etapa inversora con modulación PWM

Luego, el inversor transforma el DC del bus en una salida AC “sintética”. Esto se logra con transistores de potencia (IGBT o tecnologías similares) que conmutan muy rápido, creando una señal modulada por ancho de pulso (PWM).

El motor no “ve” una sinusoidal perfecta como la de la red. En realidad, recibe pulsos de alta frecuencia que, por la inductancia del motor, se comportan como una tensión equivalente útil para producir par. El PWM permite variar frecuencia y voltaje con precisión.

Circuito de control y regulación

El cerebro del variador mide variables como corriente, tensión y, en algunos casos, velocidad o posición mediante encoder. Con esos datos ejecuta algoritmos de control para cumplir el valor deseado: mantener velocidad, limitar corriente, sostener par o seguir una rampa.

También administra protecciones, comunicaciones y entradas/salidas. En modelos modernos, el control incluye funciones como autoajuste del motor, compensación de deslizamiento y estrategias para reducir resonancias o evitar operar en zonas problemáticas de la máquina.

Componentes principales de un variador

• Rectificador de entrada: Convierte la energía AC de la red en DC para alimentar el bus.
• Capacitores del bus DC: Almacenan energía y estabilizan la tensión interna ante cambios de carga.
• Inversor (puente de transistores): Reconstruye una salida AC variable mediante conmutación PWM.
• Placa de control: Ejecuta el algoritmo de regulación, gestiona alarmas y coordina entradas/salidas.
• HMI o teclado: Permite parametrizar, monitorear fallas y operar localmente.
• Disipación térmica: Disipadores y ventiladores mantienen temperaturas seguras en potencia y control.
• Bornes de potencia y control: Puntos de conexión para red, motor, tierra, señales analógicas y digitales.

Elementos de potencia

• Puente rectificador: Suele ser de diodos y define cómo se “toma” corriente desde la red.
• IGBT (u otros semiconductores): Conmutan la energía del bus DC para formar la salida PWM.
• Capacitores de enlace DC: Componentes con vida útil limitada por temperatura y rizado de corriente.
• Resistencia y chopper de frenado: Disipan energía cuando la carga devuelve potencia en desaceleraciones.
• Inductancias o reactores: Pueden estar en entrada o bus para reducir armónicos y rizado.

Elementos de control y programación

• Microcontrolador/DSP: Calcula el PWM y ejecuta el control (V/F, vectorial, DTC, etc.).
• Entradas digitales: Arranque, paro, sentido de giro, selección de velocidades y habilitaciones.
• Entradas analógicas: Referencias de velocidad/par desde potenciómetro, PLC o transmisores (0–10 V, 4–20 mA).
• Salidas digitales/relés: Señales de fallo, listo, en marcha o estados configurables.
• Comunicaciones: Protocolos industriales para integración con PLC y supervisión (según modelo).

Sistemas de protección integrados

Un variador moderno incluye protecciones que cuidan tanto al motor como a la electrónica interna. Las más comunes son sobrecorriente, sobretensión y subtensión en el bus, sobretemperatura, pérdida de fase o fallo a tierra (según el equipo y su sensórica).

También es habitual que incorpore límites de par, rampas de aceleración/desaceleración y vigilancia térmica estimada del motor. Una protección bien ajustada evita paradas innecesarias y daños costosos, pero exige parametrizar de acuerdo con la placa del motor y la aplicación.

Tipos de variadores de frecuencia

Los variadores se pueden agrupar por alimentación, número de fases, potencia y método de control. A continuación se muestra un resumen práctico para ubicar rápidamente qué familia suele encajar mejor según la instalación y el tipo de carga.

Tipo	¿Qué lo caracteriza?	Uso típico
Entrada monofásica / salida trifásica (baja potencia)	Se alimenta con 1~ y entrega 3~ para motor trifásico pequeño.	Talleres, bombas pequeñas, ventilación ligera.
Trifásico industrial	Entrada 3~ y salida 3~, amplio rango de potencias.	Plantas, HVAC, compresión, procesos continuos.
Control escalar (V/F)	Relación voltaje/frecuencia, simple y robusta.	Ventiladores, bombas, cargas de par variable.
Control vectorial	Mejor control de par, respuesta dinámica superior.	Transportadores, extrusión, máquinas con cambios de carga.
Control directo de par (DTC)	Control rápido del par sin depender del PWM clásico en el mismo sentido.	Aplicaciones exigentes en dinámica y precisión (según fabricante).

Variador de frecuencia monofásico

En el uso cotidiano se suele llamar “monofásico” al variador que se alimenta con red monofásica. Muchos de estos equipos entregan salida trifásica para accionar motores trifásicos pequeños, lo cual es común cuando solo hay 220 V monofásico disponible.

La limitación típica es la potencia: al trabajar con una sola fase, la corriente de entrada puede subir rápido. Por eso es importante revisar el rango de potencia permitido y, sobre todo, la corriente nominal de entrada y la ventilación del gabinete.

Variador de frecuencia trifásico

El variador trifásico está pensado para redes industriales y potencias medias y altas. Al repartir energía en tres fases, la corriente por conductor suele ser menor para la misma potencia, y la operación es más estable en instalaciones grandes.

Estos equipos suelen incluir opciones más completas: comunicación industrial, funciones avanzadas de control, posibilidades de frenado y una mayor variedad de accesorios como reactores, filtros EMC y módulos externos para aplicaciones específicas.

Clasificación según el método de control

Más allá de la alimentación, el método de control define cómo el variador “interpreta” lo que pasa en el motor para regular velocidad y par. Elegir bien evita problemas típicos: falta de par a baja velocidad, oscilaciones, disparos por sobrecorriente o una respuesta lenta en cambios de carga.

Control escalar V/F

El control V/F mantiene una relación aproximada entre voltaje y frecuencia para que el motor conserve su flujo magnético. Es simple de configurar y suele ser suficiente cuando la carga no exige gran precisión ni respuesta rápida.

En ventiladores y bombas, donde el par requerido cambia con la velocidad, este método suele funcionar muy bien. Aun así, conviene ajustar rampas y límites de corriente para evitar que el motor se “atragante” en arranques pesados.

Control vectorial de flujo

El control vectorial busca separar el control del flujo y del par, de forma parecida a “manejar” el motor con más detalle. Esto se traduce en mejor par a bajas revoluciones y una respuesta más rápida cuando la carga cambia.

Puede trabajar sin sensor (sensorless) o con encoder, según el variador y la exigencia. En transportadores, bobinadoras o máquinas con variaciones de carga, el vectorial suele dar mayor estabilidad que V/F.

Control directo de par (DTC)

El DTC es un enfoque que controla el par y el flujo de manera directa con estrategias de conmutación y estimación internas. Su objetivo es obtener una respuesta dinámica alta, con control firme en transitorios.

Dependiendo del fabricante, puede requerir buena identificación del motor y un montaje eléctrico cuidadoso para mediciones estables. Cuando se aplica correctamente, resulta útil en procesos que no toleran variaciones de par o requieren cambios rápidos.

Aplicaciones industriales del variador de frecuencia

Bombas y sistemas de bombeo

En bombeo, el variador permite ajustar caudal y presión sin estrangular con válvulas. Esto es importante porque, en muchas instalaciones, la demanda cambia durante el día y no tiene sentido bombear siempre al máximo.

Además, el arranque suave reduce golpes de ariete y esfuerzos mecánicos. En redes largas o con cambios de altura, una buena configuración de rampas y límites ayuda a mantener estabilidad sin disparos por sobrepresión.

Ventiladores y sistemas HVAC

En ventilación y climatización, el variador se usa para mantener temperatura, presión estática o caudal. Como la carga suele ser de par variable, es un escenario donde se aprecia el ahorro energético cuando se reduce la velocidad.

También mejora el confort y el ruido, porque el ventilador deja de operar siempre al 100%. Es común integrar el variador con sensores y controladores, de modo que el sistema se autorregule según ocupación o condiciones ambientales.

Compresores industriales

En compresión, el control de velocidad ayuda a adaptar la producción de aire o gas a la demanda real. Esto puede mejorar la estabilidad de presión y reducir ciclos de carga/descarga en ciertos equipos, según el tipo de compresor.

Se debe tener cuidado con el rango mínimo de velocidad, la lubricación y la temperatura de operación. En aplicaciones críticas, conviene revisar recomendaciones del fabricante del compresor para evitar operar fuera de su zona segura.

Bandas transportadoras y grúas

En transportadores, controlar la velocidad ayuda a sincronizar procesos y evitar derrames o golpes de producto. También facilita arranques progresivos, reduciendo tensión mecánica en bandas, cadenas, reductores y acoplamientos.

En grúas y elevación, además de la velocidad, importa el control de par y frenado. En estos casos suelen requerirse funciones específicas y consideraciones de seguridad, junto con una correcta coordinación con frenos mecánicos.

Maquinaria de producción

En máquinas de corte, mezclado, extrusión o empaquetado, el variador permite adaptar la velocidad a recetas de producción. Esto reduce tiempos de ajuste y hace repetibles ciertos parámetros del proceso.

También es común que se integre con PLC y sistemas de supervisión. Para documentar conexiones y señales, ayuda tener un buen diagrama unifilar eléctrico que refleje protecciones, alimentación y distribución.

Ventajas de usar un variador de frecuencia

• Control de velocidad ajustado al proceso: Permite que el motor trabaje según la necesidad real y no a un único punto fijo.
• Arranques y paradas progresivas: Reduce impactos mecánicos y picos de corriente que suelen aparecer en arranques directos.
• Protección y monitoreo: Incluye alarmas y límites que ayudan a detectar sobrecargas, fallas de red o problemas de ventilación.
• Mejor calidad de operación: Ayuda a mantener presión, caudal o velocidad de línea con menos fluctuaciones.
• Posible reducción de consumo: En cargas variables, bajar velocidad suele disminuir potencia requerida, especialmente en ventiladores y bombas.
• Flexibilidad de automatización: Se integra con sensores y controladores mediante entradas/salidas o comunicación industrial.

¿Cómo seleccionar un variador de frecuencia correctamente?

Potencia y corriente nominal del motor

Más que la potencia en kW o HP, lo que manda es la corriente nominal del motor y el tipo de servicio. Se recomienda dimensionar el variador por corriente, considerando si la carga es pesada, si hay sobrecargas frecuentes o si la ventilación del motor será limitada a bajas revoluciones.

También importa el tipo de control: si se necesita buen par a baja velocidad, puede requerirse un variador con control vectorial y margen de corriente adicional. Un dimensionamiento correcto reduce disparos por sobrecorriente y mejora la vida útil del equipo.

Tensión de alimentación y tipo de red

Antes de elegir, se debe confirmar la tensión disponible (por ejemplo, 230 V o 400 V), si es monofásica o trifásica, y la calidad de la red. En redes “duras” con mucha potencia de cortocircuito, o en redes con perturbaciones, puede ser necesario agregar reactores o filtros.

También hay que considerar el esquema de puesta a tierra y la compatibilidad electromagnética. En instalaciones sensibles, un cableado correcto y elementos EMC adecuados evitan interferencias en señales de control o equipos cercanos.

Características de la carga mecánica

• Carga de par variable: Típica de bombas y ventiladores; suele permitir grandes reducciones de potencia al bajar velocidad.
• Carga de par constante: Transportadores y extrusores; exige par similar en todo el rango y requiere buen dimensionamiento.
• Alta inercia: Centrífugas o grandes ventiladores; puede necesitar frenado, rampas largas o resistencia de frenado.
• Arranques frecuentes: Ciclos repetitivos elevan el estrés térmico; conviene revisar ventilación y margen de corriente.

Condiciones ambientales de operación

• Temperatura: A mayor temperatura, menor margen térmico; puede requerir sobredimensionar o mejorar ventilación.
• Polvo y humedad: Un gabinete con grado de protección adecuado evita fallas por suciedad o condensación.
• Altitud: En altura disminuye la capacidad de enfriamiento; algunos fabricantes indican reducción de potencia.
• Vibración: Montajes inestables acortan la vida de conexiones y componentes; conviene fijación firme.

Instalación y conexión del variador de frecuencia

Esquema de conexión básico

Un esquema básico ayuda a no confundir entrada de red, salida a motor, tierra y señales de mando. También facilita planear protecciones, seccionamiento y ruta de cables. Para interpretar marcas y bornes, a veces es útil repasar tu simbología eléctrica cuando estás armando planos o tableros.

Cableado de potencia y control

Una regla práctica es separar físicamente los cables de potencia (entrada y salida al motor) de los cables de control (analógicos, comunicación, entradas digitales). Esto reduce interferencias, lecturas erráticas y paradas por ruido eléctrico.

En la salida hacia el motor, suele recomendarse cable apantallado o con buena disposición de conductores y una puesta a tierra correcta. Las conexiones de tierra bien hechas son clave para seguridad y compatibilidad electromagnética, no solo para “cumplir”.

Parámetros esenciales de configuración

• Datos de placa del motor: Tensión, corriente, frecuencia, potencia y rpm; sirven para protecciones y control.
• Tiempo de aceleración/desaceleración: Rampas que evitan golpes mecánicos y sobrecorrientes.
• Frecuencia mínima y máxima: Límites para no llevar el motor a zonas inseguras o inútiles para el proceso.
• Modo de control: V/F, vectorial o el método disponible; define rendimiento y respuesta.
• Fuente de referencia: Teclado, entrada analógica o comunicación; determina de dónde sale la orden de velocidad.
• Protección térmica del motor: Modelo térmico interno o entrada PTC/termistor si existe.

Errores comunes en la instalación

• Mezclar potencia y control en la misma canalización: Provoca ruido en señales y fallas intermitentes difíciles de diagnosticar.
• Tierra deficiente o mal distribuida: Aumenta interferencias y riesgos de seguridad.
• Rampa demasiado corta: Genera sobrecorriente en el arranque o sobretensión en frenadas por inercia.
• Falta de ventilación en el tablero: Eleva temperatura y acorta vida de capacitores y semiconductores.
• No cargar datos reales del motor: Hace que protecciones y control trabajen “a ciegas”.
• Cable al motor excesivamente largo sin medidas: Puede elevar picos de tensión y aumentar disparos o calentamiento.

Mantenimiento preventivo de variadores de frecuencia

Inspección visual y limpieza periódica

El mantenimiento preventivo empieza por revisar polvo, obstrucciones y estado de ventiladores. Un variador con disipación limitada se calienta más y reduce su vida útil. La limpieza debe hacerse con el equipo desenergizado y siguiendo recomendaciones del fabricante.

También conviene revisar bornes flojos, coloraciones por temperatura y signos de humedad. En ambientes industriales, una inspección periódica evita fallas que parecen “misteriosas”, pero que en realidad son suciedad, vibración o mala ventilación.

Verificación de componentes críticos

Los puntos críticos suelen ser ventiladores, capacitores del bus DC, bornes de potencia y contactos de control. Un ventilador fatigado reduce el caudal de aire y puede provocar sobretemperatura incluso con carga normal.

En revisiones planificadas, se verifican alarmas registradas, horas de operación y temperatura interna si el equipo lo permite. La tendencia de fallas repetidas suele indicar un problema de ajuste o de instalación, no solo “mala suerte”.

Vida útil y reemplazo de capacitores

Los capacitores del bus DC tienen una vida útil asociada a temperatura y rizado de corriente. Con el tiempo pierden capacidad y aumenta su resistencia interna, lo que eleva el calentamiento y el riesgo de fallas.

Muchos fabricantes indican criterios por horas de servicio o por diagnóstico interno. En operación exigente o con calor, planificar reemplazos puede evitar paradas inesperadas. La decisión debe basarse en manual, condiciones reales y criticidad del proceso.

Preguntas frecuentes

¿Qué pasa si el variador de frecuencia está sobredimensionado?

Si el equipo está sobredimensionado, normalmente funcionará, pero pueden aparecer efectos poco deseados. A cargas muy bajas, algunas mediciones de corriente y ciertos controles pueden volverse menos “finos”, y el costo inicial será mayor sin beneficio real. Además, el tablero puede requerir más espacio y ventilación. Aun así, un margen moderado puede ser útil si se prevén sobrecargas, crecimiento del proceso o condiciones térmicas difíciles.

¿Se puede usar un variador de frecuencia con cualquier motor?

No siempre. Muchos motores de inducción estándar funcionan bien, pero hay que revisar aislamiento, ventilación a bajas rpm y compatibilidad con PWM. Algunos motores antiguos pueden calentarse más o sufrir estrés dieléctrico si la instalación es exigente. En motores especiales (monofásicos con capacitor, ciertos síncronos o aplicaciones con freno), el uso puede requerir soluciones específicas. La regla segura es validar con placa, manual y condiciones de carga.

¿Cuál es la distancia máxima entre el variador y el motor?

No existe una distancia única, porque depende del variador, del cable, de la tensión, de la frecuencia de conmutación y del tipo de motor. A mayor longitud de cable, aumentan fenómenos como capacitancia, corrientes de fuga y picos de tensión en bornes del motor. Por eso, en distancias largas se usan medidas como bajar la frecuencia de conmutación, agregar filtros dv/dt o senoidales y emplear cable adecuado y bien puesto a tierra.

¿Por qué un variador de frecuencia genera armónicos?

Los armónicos aparecen principalmente por la forma en que el rectificador toma corriente de la red. En vez de consumir una onda perfectamente senoidal, el equipo demanda corriente en pulsos asociados al proceso de rectificación y a la carga del bus DC. Eso distorsiona la corriente y puede afectar transformadores, cables o equipos sensibles si la instalación no está preparada. Para mitigarlo se usan reactores, filtros y, en soluciones avanzadas, rectificación activa.

¿Cuánto ahorro energético se obtiene con un variador?

El ahorro depende del tipo de carga y del perfil de operación. En bombas y ventiladores, bajar la velocidad suele reducir mucho la potencia requerida, por lo que el impacto puede ser alto si antes se controlaba con válvulas o compuertas. En cargas de par constante, el ahorro puede ser menor, porque la potencia no cae tan rápido con la velocidad. Para estimarlo bien, se necesita conocer horas de trabajo, puntos de operación y método de control previo.

¿Cómo afecta el variador al ruido del motor?

Es común que el motor cambie su sonido cuando trabaja con PWM. Puede aparecer un “zumbido” asociado a la frecuencia de conmutación o resonancias mecánicas a ciertas velocidades. Ajustar la frecuencia de conmutación, revisar fijaciones y evitar operar en bandas resonantes suele mejorar el confort acústico. También influye el tipo de motor y la calidad del cableado. Si el ruido es crítico, se considera filtrado de salida o motores diseñados para variador.

¿Qué ocurre si se corta la energía y vuelve de golpe?

Ante un corte, el variador se apaga y el motor entra en inercia. Al volver la energía, algunos equipos pueden intentar reanudar el control con funciones de “captura de motor en giro”, mientras que otros requieren un arranque nuevo por seguridad. Si la carga sigue girando, una reanudación mal configurada puede provocar sobrecorriente o fallas. Por eso se ajustan parámetros de reinicio, tiempos de espera y condiciones de habilitación según el proceso.

¿Se puede usar para controlar presión o caudal con un sensor?

Sí. Muchos variadores incluyen control PID interno, capaz de usar una señal de un transmisor (por ejemplo, 4–20 mA) para mantener presión, caudal o temperatura ajustando automáticamente la velocidad del motor. Esto simplifica sistemas donde antes se necesitaba un controlador externo. La clave está en ajustar bien la realimentación, las ganancias del PID y las rampas para evitar oscilaciones. También se debe ubicar correctamente el sensor para medir lo que realmente importa.

¿Qué filtros se usan para reducir interferencias y cuándo son necesarios?

Dependiendo del entorno, se usan filtros EMC/RFI en la entrada para reducir emisiones conducidas, y filtros de salida (dv/dt o senoidales) para cuidar el motor y el cable en distancias largas. Son más necesarios cuando hay instrumentación sensible, comunicaciones cercanas, cableado extenso o requisitos normativos estrictos. También ayudan los reactores de línea. La elección correcta depende del tipo de red, del gabinete y del diseño de puesta a tierra.

¿Qué señales de control son más comunes en automatización?

En automatización se usan entradas digitales para órdenes simples (marcha, paro, sentido, reset) y entradas analógicas para referencia de velocidad o consigna de proceso. También es frecuente integrar por comunicación industrial para diagnóstico y control centralizado. La mejor opción depende de la complejidad del sistema y del nivel de monitoreo requerido. En proyectos formativos de ingeniería eléctrica, estas señales se entienden mejor al verlas en un tablero real con sus bornes y protecciones.

Conclusión

Un variador de frecuencia te permite adaptar un motor de corriente alterna al ritmo real del proceso. En lugar de operar siempre igual, el sistema ajusta su energía para responder a lo que se necesita en cada momento. Esa idea cambia por completo cómo se entiende el control de movimiento en la industria.

A lo largo del artículo viste cómo funciona internamente, qué bloques lo componen y qué métodos de control existen. También revisaste aplicaciones típicas, criterios de selección e instalación para evitar fallas comunes. Con esto puedes tomar mejores decisiones técnicas al dimensionar, cablear y parametrizar un equipo en campo.

Cuando lo aplicas con criterio, el resultado suele ser un funcionamiento más estable, menos estrés mecánico y un control más fino del proceso. Si te interesa seguir conectando estos temas con otras áreas, en este sitio web también hay contenidos como luminotecnia que amplían la visión de cómo se diseña y opera una instalación eléctrica completa.
