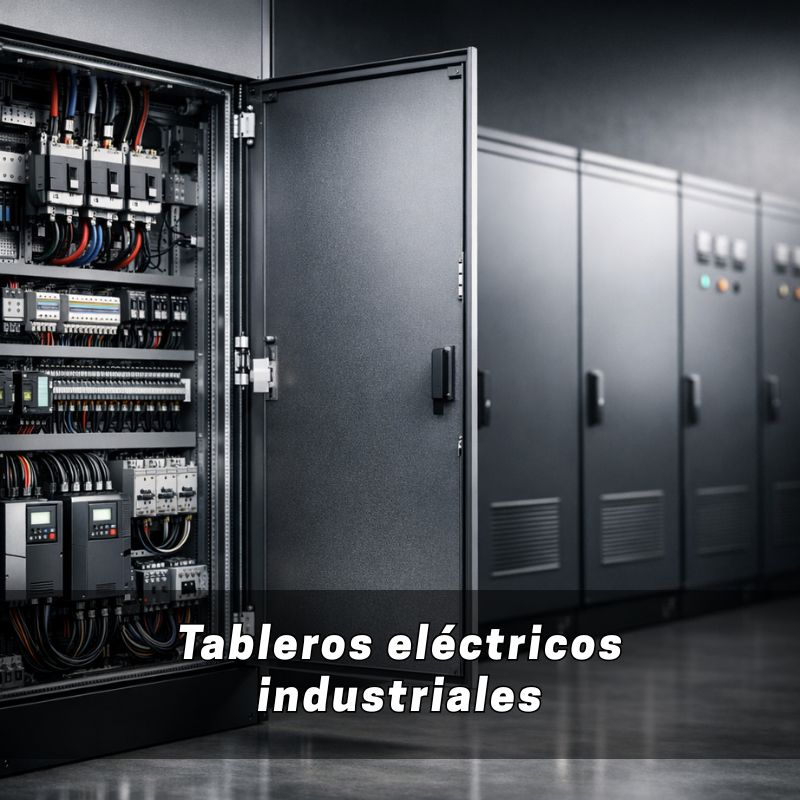

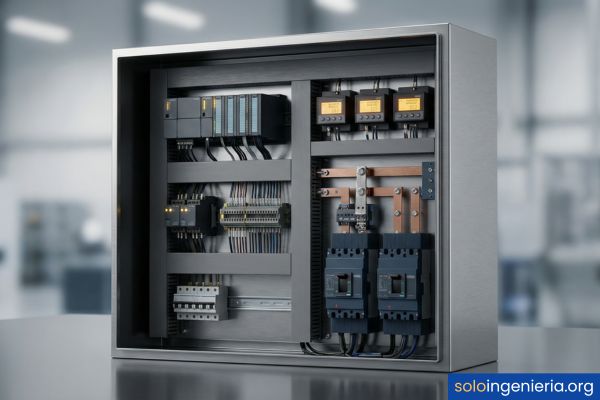

Tableros eléctricos industriales

¿Qué es un tablero eléctrico industrial?

Un tablero eléctrico industrial es un conjunto estructurado de dispositivos eléctricos y electrónicos alojados dentro de un gabinete metálico. Su propósito es centralizar la recepción, distribución, protección y control de la energía eléctrica en una instalación industrial.

A diferencia de los tableros residenciales, los industriales manejan mayores niveles de tensión y corriente. Están diseñados para soportar condiciones exigentes como altas temperaturas, vibración, polvo y humedad.

Dentro del gabinete se organizan interruptores termomagnéticos, contactores, relés de protección, barras conductoras, bornes de conexión y equipos de medición. Cada componente cumple una función específica dentro del sistema eléctrico general.

El diseño de estos tableros depende del tipo de carga que alimentan, la capacidad requerida y las condiciones ambientales del lugar. No existe un modelo universal, sino que cada proyecto requiere una configuración particular.

En el campo de la ingeniería eléctrica, estos equipos representan el corazón de cualquier instalación productiva. Sin ellos, no sería posible operar maquinaria, sistemas de iluminación ni procesos automatizados de forma segura.

Un tablero bien diseñado permite aislar circuitos, detectar fallas rápidamente y realizar maniobras de conexión o desconexión sin poner en riesgo al personal ni a los equipos.

Función principal en una instalación eléctrica

La función principal de un tablero eléctrico industrial es recibir la energía desde la fuente de alimentación y distribuirla de forma organizada hacia los diferentes circuitos de la planta. Actúa como un nodo central de todo el sistema.

Desde el tablero principal se derivan circuitos hacia tableros secundarios, alimentadores de motores, sistemas de iluminación y equipos auxiliares. Cada salida cuenta con su propia protección contra sobrecargas y cortocircuitos.

Además de distribuir energía, el tablero permite realizar maniobras de operación. Un operador puede conectar o desconectar cargas de forma selectiva sin afectar al resto de la instalación.

Esta capacidad de seccionar circuitos es fundamental para el mantenimiento. Gracias a ella, se pueden intervenir equipos específicos mientras el resto de la planta sigue funcionando con normalidad.

Importancia en los procesos industriales

En cualquier proceso industrial, la continuidad del suministro eléctrico es un requisito indispensable. Una interrupción no planificada puede generar pérdidas económicas significativas, daños en equipos e incluso riesgos para la seguridad del personal.

Los tableros eléctricos industriales garantizan que cada máquina y sistema reciba la energía necesaria con los parámetros adecuados de tensión, frecuencia y corriente. Esto protege la integridad de los equipos conectados.

La confiabilidad de una instalación eléctrica industrial depende directamente de la calidad de sus tableros. Un tablero mal diseñado o mal mantenido no solo compromete la producción, sino que pone en peligro vidas humanas.

En industrias como la alimentaria o la farmacéutica, donde los procesos son continuos, un tablero con transferencia automática puede mantener la operación incluso durante fallas en la red principal.

La correcta selección y configuración de estos equipos impacta directamente en la eficiencia energética de la planta. Un sistema eléctrico bien organizado reduce pérdidas por calentamiento y mejora el factor de potencia.

Componentes de un tablero eléctrico industrial

Un tablero eléctrico industrial está compuesto por múltiples elementos que trabajan de forma coordinada. A continuación se presenta un resumen de los componentes principales y su función dentro del conjunto.

Componente	Función principal	Ejemplos comunes
Interruptores de protección	Proteger circuitos contra sobrecargas y cortocircuitos	Termomagnéticos, guardamotores, fusibles
Barras de distribución	Conducir y distribuir la corriente hacia los circuitos derivados	Barras de cobre o aluminio
Equipos de medición	Monitorear variables eléctricas del sistema	Amperímetros, voltímetros, medidores multifunción
Elementos de control	Gestionar el arranque, paro y secuencia de equipos	Contactores, relés, PLC, variadores de frecuencia
Gabinete metálico	Alojar y proteger todos los componentes internos	Gabinetes autosoportados, adosados a muro
Bornes de conexión	Facilitar la conexión ordenada del cableado	Bornes de riel DIN, terminales de compresión
Señalización	Indicar el estado de operación del tablero	Luces piloto, alarmas sonoras, pantallas HMI

Interruptores y dispositivos de protección

Los interruptores son el primer nivel de defensa dentro de un tablero eléctrico industrial. Su función es interrumpir el flujo de corriente cuando se detecta una condición anormal, como una sobrecarga o un cortocircuito.

Los interruptores termomagnéticos combinan protección térmica contra sobrecargas y protección magnética contra cortocircuitos. Se seleccionan según la corriente nominal del circuito que protegen.

Los interruptores de potencia o de caja moldeada se utilizan en circuitos de mayor capacidad. Algunos modelos incorporan relés electrónicos de disparo ajustable, lo que permite configurar los umbrales de protección.

Los fusibles son dispositivos de protección que se sacrifican al fundirse cuando la corriente supera un valor determinado. Son económicos y ofrecen una respuesta muy rápida ante cortocircuitos de alta intensidad.

Para la protección de personas contra contactos indirectos se emplean interruptores diferenciales. Estos detectan fugas de corriente a tierra y desconectan el circuito en milisegundos.

Barras de distribución (bus bars)

Las barras de distribución, también llamadas bus bars, son conductores rígidos generalmente fabricados en cobre electrolítico o aluminio. Su función es transportar la corriente desde la acometida principal hacia cada uno de los circuitos derivados del tablero.

Se dimensionan según la corriente máxima que deben soportar de forma continua, considerando un margen de seguridad. El cálculo toma en cuenta la densidad de corriente permitida por el material y la disipación de calor.

En un tablero trifásico típico se instalan tres barras de fase, una barra de neutro y una barra de tierra. Las barras de fase suelen tener mayor sección que las de neutro, aunque esto depende del tipo de carga.

La distribución del concepto de corriente alterna y corriente continua también influye en la configuración de las barras, ya que los sistemas en corriente continua requieren disposiciones diferentes.

Las barras se fijan mediante aisladores que las separan de la estructura metálica del gabinete. Estos aisladores deben resistir esfuerzos electrodinámicos producidos durante un cortocircuito.

Equipos de medición y monitoreo

Los equipos de medición permiten conocer en tiempo real las variables eléctricas del sistema. Medir tensión, corriente, potencia, factor de potencia y consumo de energía es esencial para operar una planta de forma eficiente.

Los medidores multifunción digitales han reemplazado en gran medida a los instrumentos analógicos tradicionales. Un solo dispositivo puede registrar múltiples parámetros y almacenar datos históricos.

Los transformadores de corriente y de tensión se utilizan para reducir las magnitudes del circuito principal a valores compatibles con los instrumentos de medición. Esto permite medir corrientes de cientos de amperios con equipos de bajo rango.

Algunos tableros modernos incorporan sistemas de monitoreo remoto mediante protocolos de comunicación como Modbus, Profibus o Ethernet industrial. Esto facilita la supervisión desde una sala de control centralizada.

Elementos de control y automatización

Los elementos de control gestionan el arranque, la parada y la secuencia de operación de los equipos conectados al tablero. Los contactores son los dispositivos más utilizados para conmutar cargas de potencia mediante señales de control de baja tensión.

Los relés auxiliares amplifican señales de control y permiten implementar lógicas de enclavamiento entre circuitos. Se emplean como intermediarios entre los dispositivos de mando y los contactores de potencia.

Los controladores lógicos programables, conocidos como PLC, permiten automatizar secuencias complejas de operación. Se programan según las necesidades del proceso y pueden comunicarse con sistemas SCADA.

Los variadores de frecuencia regulan la velocidad de los motores eléctricos ajustando la frecuencia y tensión de alimentación. Su uso reduce el consumo energético y prolonga la vida útil de los motores.

Los temporizadores, contadores y relés de secuencia complementan las funciones de control. Cada proyecto define qué dispositivos se necesitan según la complejidad del proceso industrial.

Gabinete y estructura metálica

El gabinete es la envolvente que aloja todos los componentes del tablero. Debe proporcionar protección mecánica, resistencia a la corrosión y un grado de protección IP adecuado al ambiente de instalación.

Los gabinetes se fabrican generalmente en lámina de acero al carbón con acabado en pintura electrostática o galvanizado. En ambientes corrosivos se utilizan acero inoxidable o materiales especiales.

El diseño interno incluye rieles DIN, canaletas para cableado, placas de montaje y soportes para barras. La organización del espacio interior determina la facilidad de mantenimiento y la ventilación del equipo.

Las puertas del gabinete pueden ser ciegas o con ventana de policarbonato para visualizar instrumentos sin abrir el tablero. Los sistemas de cierre con llave restringen el acceso solo al personal autorizado.

Tipos de tableros eléctricos industriales

Existen diferentes tipos de tableros según su función dentro de la instalación. A continuación se describen los más utilizados en el entorno industrial.

• Tableros de distribución de baja tensión: Reciben la energía desde los transformadores eléctricos y la distribuyen hacia los circuitos derivados de la planta.
• Tableros de fuerza y control: Combinan la alimentación de cargas de potencia con circuitos de control para gestionar el funcionamiento de equipos específicos.
• Centros de control de motores (CCM): Agrupan en un solo gabinete todos los arrancadores, protecciones y controles de los motores de una instalación.
• Tableros de transferencia automática: Conmutan la alimentación entre la red principal y una fuente de respaldo, como los generadores eléctricos industriales, de forma automática.
• Tableros de media tensión: Operan en niveles de tensión superiores a 1.000 V y se utilizan en subestaciones eléctricas o acometidas de gran capacidad.

Tableros de distribución de baja tensión

Los tableros de distribución de baja tensión operan generalmente a tensiones de hasta 600 V en sistemas trifásicos. Son los más comunes en instalaciones industriales y representan el punto de partida de toda la red eléctrica interna.

Su configuración típica incluye un interruptor principal de entrada y múltiples interruptores derivados. Cada derivación alimenta un circuito independiente con su propia protección.

Estos tableros pueden ser de tipo autosoportado, cuando se instalan sobre el piso, o de tipo adosado, cuando se fijan a una pared. La elección depende de la cantidad de circuitos y del espacio disponible.

Los tableros de distribución bien diseñados permiten futuras ampliaciones. Es recomendable dejar un porcentaje de espacios de reserva para agregar circuitos sin necesidad de modificar la estructura del gabinete.

Tableros de fuerza y control

Los tableros de fuerza y control integran en un mismo gabinete los circuitos de potencia y los circuitos de mando. Son ideales cuando una máquina o proceso requiere tanto alimentación eléctrica como lógica de control dedicada.

El circuito de fuerza incluye interruptores, contactores y protecciones que manejan las corrientes de carga. El circuito de control opera con tensiones reducidas y gestiona la secuencia de operación.

La separación física entre los circuitos de fuerza y control dentro del gabinete es fundamental. Esto reduce interferencias electromagnéticas y facilita las tareas de diagnóstico y mantenimiento.

Centros de control de motores (CCM)

Un centro de control de motores, también conocido como CCM o MCC por sus siglas en inglés, agrupa en secciones modulares e independientes los arrancadores y protecciones de cada motor de la instalación.

Cada módulo o gaveta contiene un interruptor de protección, un contactor de arranque, un relé de sobrecarga y los bornes de conexión. Se pueden extraer individualmente sin afectar al resto del tablero.

Los CCM pueden incorporar arrancadores suaves o variadores de frecuencia en lugar de arrancadores directos. Esto depende de los requerimientos de arranque y operación de cada motor.

Son especialmente útiles en plantas con gran cantidad de motores, ya que centralizan la operación y facilitan el monitoreo de cada equipo desde un solo punto.

Tableros de transferencia automática

Los tableros de transferencia automática garantizan la continuidad del suministro eléctrico cuando falla la fuente principal. Detectan la ausencia de tensión en la red y conmutan automáticamente a una fuente de respaldo en cuestión de segundos.

El sistema de transferencia puede ser de tipo abierta, donde existe una breve interrupción, o de tipo cerrada, donde la transición es casi instantánea y sin corte de energía.

El controlador de transferencia supervisa los parámetros de tensión, frecuencia y secuencia de fases antes de ejecutar la conmutación. Esto evita conectar cargas a una fuente que no cumple con las condiciones mínimas.

En aplicaciones críticas como hospitales, centros de datos y procesos continuos, estos tableros son obligatorios según las normativas vigentes.

Tableros de media tensión

Los tableros de media tensión operan en rangos que van desde 1 kV hasta 36 kV, dependiendo de la norma de referencia. Se instalan en subestaciones eléctricas y en la acometida principal de grandes instalaciones industriales.

Utilizan interruptores de potencia en vacío o en gas SF6 para la apertura y cierre de circuitos. Estos dispositivos pueden interrumpir corrientes de cortocircuito de gran magnitud.

La construcción de estos tableros requiere mayores distancias de aislamiento entre fases y hacia tierra. Los compartimientos internos suelen estar segregados con barreras metálicas para confinar posibles arcos eléctricos.

Su diseño y fabricación exigen cumplir normas específicas y pruebas de tipo que certifiquen su capacidad para soportar condiciones extremas de falla.

Normativa y estándares para tableros industriales

La fabricación e instalación de tableros eléctricos industriales está regulada por normas técnicas que establecen requisitos de seguridad, desempeño y calidad. Conocer estas normas es fundamental para garantizar que el equipo funcione de forma segura y confiable.

Normas nacionales aplicables (NOM, RETIE)

En México, las Normas Oficiales Mexicanas aplicables incluyen la NOM-001-SEDE, que establece los requisitos para instalaciones eléctricas, y la NOM-004-STPS, que regula los sistemas de protección en maquinaria y equipos.

La NOM-001-SEDE es la referencia principal para el diseño, instalación y mantenimiento de tableros eléctricos en territorio mexicano. Se actualiza periódicamente para incorporar avances tecnológicos y criterios de seguridad.

En Colombia, el Reglamento Técnico de Instalaciones Eléctricas (RETIE) establece los requisitos que deben cumplir los tableros eléctricos para garantizar la seguridad de personas y bienes.

Otros países latinoamericanos cuentan con sus propias normativas basadas en estándares internacionales. Es indispensable verificar las regulaciones locales antes de diseñar o instalar un tablero eléctrico.

Estándares internacionales IEC y NEMA

La norma IEC 61439 es el estándar internacional más utilizado para conjuntos de aparamenta de baja tensión. Define los requisitos de diseño, fabricación y verificación que deben cumplir los tableros eléctricos.

Esta norma reemplazó a la anterior IEC 60439 y establece que el fabricante debe demostrar el cumplimiento mediante verificación de diseño, que puede ser por ensayo, cálculo o comparación con un diseño de referencia.

Por otro lado, los estándares NEMA (National Electrical Manufacturers Association) son ampliamente utilizados en América del Norte. La clasificación NEMA define los tipos de envolventes según el ambiente de instalación.

Un tablero puede diseñarse bajo norma IEC, norma NEMA o ambas, dependiendo del mercado al que se destine y los requisitos del cliente. Ambos sistemas son reconocidos internacionalmente.

Grados de protección IP y tipos de envolvente

El grado de protección IP, definido por la norma IEC 60529, indica el nivel de protección que ofrece la envolvente del tablero contra el ingreso de cuerpos sólidos y agua. Se expresa con dos dígitos: el primero indica protección contra sólidos y el segundo contra líquidos.

Un tablero con grado IP54, por ejemplo, está protegido contra el ingreso de polvo de forma limitada y contra salpicaduras de agua desde cualquier dirección. Es adecuado para ambientes industriales con presencia moderada de polvo y humedad.

Para ambientes interiores secos, un grado IP30 o IP40 suele ser suficiente. En ambientes exteriores o con presencia de agua, se requieren grados superiores como IP55 o IP65.

Las clasificaciones NEMA ofrecen una descripción más amplia que incluye protección contra corrosión, aceites y refrigerantes. Los tipos NEMA 1, 3R, 4, 4X y 12 son los más comunes en aplicaciones industriales.

Diseño y fabricación de tableros eléctricos

El diseño y la fabricación de tableros eléctricos industriales es un proceso que combina ingeniería eléctrica, conocimiento normativo y experiencia práctica. Cada tablero se concibe como un producto a la medida de las necesidades del proyecto.

Criterios técnicos de diseño eléctrico

El diseño eléctrico de un tablero parte del análisis de las cargas que alimentará y las condiciones de operación. A continuación se presentan los criterios técnicos fundamentales.

• Cálculo de corrientes nominales y de cortocircuito: Se determina la corriente máxima que circulará por cada circuito y la corriente de falla disponible en el punto de conexión. Esto define la capacidad de los interruptores y las barras.
• Coordinación de protecciones: Se asegura que, ante una falla, solo actúe la protección más cercana al punto de falla sin afectar al resto de los circuitos. Esto se logra mediante curvas de disparo tiempo-corriente.
• Balance de cargas: Se distribuyen las cargas de forma equilibrada entre las tres fases del sistema para evitar desequilibrios que generen sobrecalentamiento en el conductor neutro.
• Elevación de temperatura: Se verifica que la temperatura interna del gabinete no supere los límites establecidos por la norma, considerando la disipación de calor de todos los componentes.
• Caída de tensión: Se calcula la caída de tensión desde el punto de alimentación hasta cada carga para garantizar que se mantenga dentro de los límites aceptables.
• Sistema de puesta a tierra: Se diseña la conexión de todas las partes metálicas del tablero al sistema de tierra de la instalación para proteger contra fallas de aislamiento.

Comprender la teoría detrás de los circuitos eléctricos es clave para aplicar correctamente estos criterios y garantizar un diseño seguro y funcional.

Selección de materiales y tipo de gabinete

La selección de materiales impacta directamente en la durabilidad, seguridad y desempeño del tablero. A continuación se describen los aspectos más relevantes.

Materiales para el gabinete:

• Acero al carbón con pintura electrostática: Es la opción más económica y utilizada en ambientes interiores secos.
• Acero galvanizado: Ofrece mayor resistencia a la corrosión que el acero pintado.
• Acero inoxidable: Se emplea en industrias alimentarias, farmacéuticas o ambientes con alta corrosión.
• Aluminio: Proporciona ligereza y buena resistencia a la corrosión. Se usa en aplicaciones específicas.

Materiales para las barras conductoras:

• Cobre electrolítico: Es el material estándar por su alta conductividad eléctrica y resistencia mecánica.
  • Pureza mínima recomendada: 99,9%.
  • Conductividad: 100% IACS.
• Aluminio: Alternativa más económica y ligera, con menor conductividad que el cobre.
  • Requiere mayor sección transversal para transportar la misma corriente.
  • Las conexiones necesitan tratamiento especial para evitar oxidación.

Tipo de gabinete según la instalación:

• Autosoportado (free standing): Se apoya directamente sobre el piso. Ideal para tableros de gran tamaño con múltiples secciones.
• Adosado a muro (wall mounted): Se fija en la pared. Apropiado para tableros pequeños con pocos circuitos.
• Tipo consola: Diseñado para alojar equipos de control y pantallas de operación a una altura ergonómica.

Proceso de ensamble y cableado

El ensamble de un tablero eléctrico industrial sigue una secuencia ordenada que inicia con la preparación del gabinete. Se instalan rieles DIN, canaletas de cableado, soportes de barras y placas de montaje según el plano de disposición interna.

Posteriormente, se montan las barras de distribución y se realizan las conexiones de potencia entre el interruptor principal y los interruptores derivados. Cada conexión se aprieta con torque calibrado.

El cableado de control se realiza con conductores de menor calibre, identificados con marcadores alfanuméricos. Se organizan dentro de canaletas separadas de los cables de potencia para evitar interferencias.

Cada conductor se termina con terminales de compresión o punteras, según corresponda. La identificación clara de cada cable es indispensable para facilitar el diagnóstico y mantenimiento futuro.

Al finalizar el cableado, se verifica la continuidad de cada circuito y se compara con el diagrama unifilar y los diagramas de control del proyecto.

Pruebas de calidad y puesta en marcha

Antes de entregar un tablero, se deben hacer pruebas de rutina que verifiquen su correcto funcionamiento. La norma IEC 61439 establece las verificaciones mínimas que debe superar todo tablero de baja tensión.

La prueba de resistencia de aislamiento se realiza aplicando tensión continua entre las partes activas y la estructura del gabinete. Los valores mínimos dependen de la tensión nominal del tablero.

La verificación de la secuencia de operación confirma que los circuitos de control actúan según la lógica definida en el proyecto. Se prueban arranques, paradas, enclavamientos y señalizaciones.

Las pruebas de continuidad del circuito de protección verifican que todas las partes metálicas expuestas estén correctamente conectadas al sistema de tierra.

La puesta en marcha en sitio incluye la energización progresiva del tablero, la medición de tensiones y corrientes, y la verificación del funcionamiento bajo carga real.

Aplicaciones según el sector industrial

Los tableros eléctricos industriales se utilizan en prácticamente todos los sectores productivos. Su configuración y especificaciones técnicas varían según las necesidades y condiciones de cada industria.

Plantas manufactureras y automotrices

En las plantas de manufactura, los tableros alimentan líneas de producción completas que incluyen robots, transportadores, prensas y sistemas de soldadura. La automatización de estos procesos exige tableros con altos niveles de integración entre potencia y control.

Los centros de control de motores son especialmente comunes en la industria automotriz, donde decenas de motores operan de forma coordinada en las líneas de ensamble.

La confiabilidad es crítica en este sector, ya que una parada no planificada puede detener toda la cadena de producción y generar costos elevados por hora de inactividad.

Industria petrolera y petroquímica

La industria petrolera opera en ambientes clasificados como peligrosos debido a la presencia de gases y vapores inflamables. Los tableros instalados en estas áreas deben cumplir normas específicas de protección contra explosiones.

Se utilizan gabinetes a prueba de explosión, presurización con aire limpio o instalación en áreas seguras con cableado especial hacia los equipos en zona clasificada.

Los materiales del gabinete deben resistir ambientes salinos y corrosivos, especialmente en plataformas marinas y refinerías costeras. El acero inoxidable y los recubrimientos especiales son habituales.

Edificaciones comerciales e infraestructura

En edificios comerciales, hospitales y centros de datos, los tableros eléctricos gestionan la distribución de energía para iluminación, climatización, sistemas contra incendios y equipos críticos.

Los tableros de transferencia automática son esenciales en estas aplicaciones para garantizar la continuidad del servicio ante fallas de la red pública.

En proyectos de infraestructura como aeropuertos, estaciones de metro y plantas de tratamiento de agua, los tableros deben operar de forma continua con mínimo mantenimiento.

Minería y sector energético

La minería requiere tableros robustos capaces de operar en condiciones extremas de polvo, vibración, altitud y temperatura. Los equipos de trituración, molienda y transporte de mineral demandan grandes capacidades de potencia.

En el sector energético, los tableros se instalan en centrales de generación, subestaciones de distribución y parques de energía renovable. Las tensiones y corrientes manejadas suelen ser considerablemente elevadas.

La redundancia en los sistemas de protección y control es un requisito habitual en estas industrias, donde las fallas pueden tener consecuencias ambientales y económicas graves.

Mantenimiento de tableros eléctricos industriales

El mantenimiento adecuado es clave para prolongar la vida útil de un tablero eléctrico industrial y prevenir fallas que puedan afectar la producción o la seguridad del personal. Se divide en acciones preventivas y correctivas.

Rutinas de mantenimiento preventivo

El mantenimiento preventivo se ejecuta de forma programada con el objetivo de detectar condiciones anormales antes de que se conviertan en fallas. A continuación se describen las actividades más importantes.

• Inspección visual del estado general: Se revisan las condiciones del gabinete, puertas, cerraduras, empaques y señalización. Se buscan signos de corrosión, deformación o daño mecánico.
• Limpieza interior y exterior: Se retira el polvo y las partículas acumuladas sobre los componentes utilizando aspiradora industrial y paños secos. La suciedad excesiva puede provocar fallas de aislamiento.
• Reapriete de conexiones: Se verifican y reaprietan todas las conexiones de potencia y control con torquímetro calibrado. Las conexiones flojas generan puntos calientes y arcos eléctricos.
• Verificación de dispositivos de protección: Se comprueba el estado y la correcta operación de interruptores, fusibles y relés de protección. Se llevan a cabo pruebas de disparo cuando es posible.
• Revisión de ventilación y climatización: Se verifican los ventiladores, filtros y sistemas de climatización del gabinete. Una ventilación deficiente provoca sobrecalentamiento interno.
• Actualización de registros: Se documenta toda la información recopilada durante la inspección, incluyendo mediciones, hallazgos y acciones realizadas. Esto permite dar seguimiento al comportamiento del equipo.

Diagnóstico de fallas y mantenimiento correctivo

El mantenimiento correctivo se ejecuta cuando se presenta una falla o cuando se detecta una condición que requiere intervención inmediata. El diagnóstico correcto es el paso más importante para resolver la falla de forma efectiva y evitar recurrencias.

El proceso inicia con la recopilación de información: qué ocurrió, cuándo, en qué circuito y si hubo señales previas. Los registros de operación y las alarmas del sistema aportan datos valiosos.

Las fallas más comunes incluyen disparos de interruptores por sobrecarga, fusibles fundidos, contactores dañados y conexiones flojas con puntos calientes. Cada una tiene un procedimiento de diagnóstico específico.

Después de corregir la falla, se deben analizar las causas raíz para implementar acciones que prevengan su repetición. Un enfoque reactivo sin análisis conduce a fallas recurrentes.

Inspección termográfica y pruebas eléctricas

La termografía infrarroja es una técnica de inspección no invasiva que permite identificar puntos calientes dentro del tablero sin necesidad de desenergizar el equipo. Las imágenes térmicas revelan conexiones flojas, sobrecargas y desequilibrios de corriente que no son visibles a simple vista.

Se recomienda realizar inspecciones termográficas al menos una vez al año, o con mayor frecuencia en tableros de alta criticidad. Los resultados se comparan con inspecciones anteriores para detectar tendencias.

Las pruebas de resistencia de aislamiento con megóhmetro permiten evaluar el estado del aislamiento de los conductores y dispositivos. Valores por debajo del mínimo normativo indican deterioro y riesgo de falla.

Las pruebas de resistencia de contacto miden la calidad de las conexiones en interruptores y barras. Una resistencia de contacto elevada genera calentamiento excesivo y pérdidas de energía.

¿Cómo elegir el tablero eléctrico adecuado?

Seleccionar el tablero correcto para un proyecto requiere evaluar múltiples factores técnicos, operativos y económicos. Una decisión equivocada puede generar problemas de seguridad, sobrecostos y limitaciones operativas.

Factores técnicos y operativos a evaluar

Antes de especificar un tablero eléctrico industrial, es necesario analizar las características de la instalación y los requisitos del proceso. A continuación se presentan los factores más relevantes.

Características de la alimentación eléctrica:

• Tensión nominal del sistema: Determina si el tablero será de baja o media tensión.
• Corriente nominal disponible: Define la capacidad del interruptor principal y de las barras de distribución.
• Corriente de cortocircuito en el punto de acometida: Establece la capacidad de ruptura requerida en los dispositivos de protección.
• Número de fases y frecuencia: Normalmente trifásico a 50 Hz o 60 Hz, dependiendo del país.

Características de las cargas:

• Potencia total instalada: Suma de las potencias de todas las cargas conectadas.
• Factor de demanda: Porcentaje de la carga total que opera simultáneamente.
  • Varía según el tipo de industria y el régimen de operación.
  • Permite dimensionar el tablero de forma optimizada sin sobredimensionar.
• Tipo de carga: Motores, resistencias, iluminación, equipos electrónicos. Cada tipo tiene comportamientos eléctricos distintos.

Condiciones ambientales:

• Temperatura ambiente: Afecta la capacidad de conducción de los componentes y la necesidad de ventilación forzada.
• Altitud sobre el nivel del mar: A más de 2.000 metros, los interruptores deben deratearse por menor densidad del aire.
• Presencia de polvo, humedad o sustancias corrosivas: Define el grado de protección IP y el tipo de material del gabinete.

Errores comunes que debes evitar

Al momento de especificar o adquirir un tablero eléctrico industrial, existen errores frecuentes que pueden comprometer la seguridad y el rendimiento del equipo.

• Subdimensionar la capacidad del tablero: No considerar la demanda futura ni los factores de crecimiento obliga a reemplazar el tablero prematuramente o realizar modificaciones costosas.
• Ignorar la corriente de cortocircuito disponible: Seleccionar interruptores con capacidad de ruptura inferior a la corriente de falla disponible representa un riesgo grave de seguridad.
• No verificar la compatibilidad normativa: Utilizar componentes que no cumplen las normas aplicables en el país de instalación puede generar rechazos durante la inspección o incumplimientos legales.
• Elegir el grado de protección inadecuado: Instalar un tablero con IP bajo en un ambiente agresivo reduce drásticamente su vida útil y puede provocar fallas por ingreso de contaminantes.
• No prever espacios de reserva: Un tablero sin capacidad de ampliación limita el crecimiento de la instalación y genera costos adicionales a mediano plazo.
• Priorizar el precio sobre la calidad: Adquirir un tablero de bajo costo con componentes de dudosa procedencia puede resultar más caro a largo plazo por fallas frecuentes y mayor mantenimiento.

Evaluación de costo y proveedor

El costo de un tablero eléctrico industrial depende de su capacidad, tipo de componentes, grado de protección y nivel de automatización. No es recomendable evaluar el precio sin considerar la calidad de los materiales, la experiencia del fabricante y el soporte postventa.

Un proveedor confiable debe contar con experiencia comprobable en el diseño y fabricación de tableros para el sector industrial. Solicitar referencias de proyectos similares es una práctica recomendable.

Es importante verificar que el fabricante cuente con certificaciones de calidad y que sus procesos de manufactura cumplan con las normas aplicables. Un certificado ISO 9001, por ejemplo, respalda su sistema de gestión de calidad.

El soporte técnico durante la instalación y puesta en marcha, así como la disponibilidad de repuestos, son factores que pueden marcar la diferencia entre un proveedor adecuado y uno deficiente.

Preguntas frecuentes

¿Qué diferencia hay entre tablero de control y de distribución?

Un tablero de distribución tiene como función principal recibir la energía eléctrica desde una fuente y repartirla hacia múltiples circuitos derivados, cada uno con su propia protección. En cambio, un tablero de control se enfoca en gestionar la operación de equipos específicos mediante contactores, relés, PLC y otros dispositivos de mando. En muchos casos, ambas funciones se combinan en un solo gabinete denominado tablero de fuerza y control, pero conceptualmente cumplen roles distintos dentro de la instalación eléctrica.

¿Cuánto cuesta un tablero eléctrico industrial?

El precio varía enormemente según la capacidad, la cantidad de circuitos, el tipo de componentes y el grado de automatización requerido. Un tablero de distribución básico de baja tensión puede costar desde unos pocos miles de dólares, mientras que un centro de control de motores con variadores de frecuencia y sistema SCADA puede superar fácilmente las decenas de miles. El material del gabinete, las certificaciones exigidas y la marca de los componentes también influyen significativamente en el costo final del proyecto.

¿Qué vida útil tiene un tablero eléctrico industrial?

Con un mantenimiento adecuado, un tablero eléctrico industrial puede operar de forma segura durante 20 a 30 años o incluso más. Sin embargo, la vida útil real depende de las condiciones ambientales, la calidad de los componentes instalados y la frecuencia con que se realizan las labores de mantenimiento preventivo. Los componentes internos como interruptores y contactores tienen ciclos de vida mecánica y eléctrica definidos por el fabricante, por lo que pueden requerir reemplazo antes de que el gabinete alcance el final de su vida útil.

¿Cada cuánto se debe realizar el mantenimiento?

La frecuencia de mantenimiento depende de las condiciones de operación y la criticidad del tablero. Como referencia general, se recomienda realizar una inspección visual mensual, un mantenimiento preventivo completo al menos una vez al año y una inspección termográfica con la misma periodicidad. En ambientes con alta presencia de polvo, humedad o temperaturas extremas, la frecuencia debe incrementarse. Las recomendaciones del fabricante y la normativa local también pueden establecer intervalos específicos.

¿Qué certificaciones debe cumplir un tablero industrial?

Las certificaciones dependen del país de instalación y del sector industrial. A nivel internacional, la norma IEC 61439 es la referencia principal para tableros de baja tensión. En México se deben cumplir las Normas Oficiales Mexicanas aplicables, mientras que en Colombia aplica el RETIE. Para exportación a Estados Unidos o Canadá, las certificaciones UL 891 o CSA pueden ser requeridas. Adicionalmente, el fabricante puede contar con certificación ISO 9001 como respaldo de su sistema de gestión de calidad.

¿Se puede ampliar un tablero que ya está instalado?

Sí, es posible ampliar un tablero eléctrico industrial siempre que se hayan previsto espacios de reserva durante el diseño original y que la capacidad de las barras de distribución y del interruptor principal sea suficiente para soportar la carga adicional. Si el tablero no tiene espacio disponible o su capacidad está al límite, puede ser necesario instalar un tablero secundario alimentado desde el tablero existente. En cualquier caso, la ampliación debe ser realizada por personal calificado y cumplir con la normativa vigente.

¿Qué pasa si un tablero se sobrecalienta internamente?

El sobrecalentamiento interno de un tablero puede provocar el deterioro acelerado de los aislamientos, disparos no deseados de las protecciones y, en casos extremos, incendios. Las causas más comunes son conexiones flojas, sobrecargas sostenidas, ventilación deficiente y acumulación de polvo. Para prevenirlo, es fundamental asegurar una buena ventilación, realizar reaprietes periódicos de conexiones y monitorear la temperatura interna mediante inspecciones termográficas o sensores de temperatura instalados en puntos críticos.

¿Es obligatorio instalar un sistema de puesta a tierra en el tablero?

Sí, todas las normas técnicas nacionales e internacionales exigen que los tableros eléctricos industriales cuenten con una conexión efectiva al sistema de puesta a tierra de la instalación. La barra de tierra del tablero conecta todas las partes metálicas expuestas, las pantallas de los cables y los conductores de protección. Esto garantiza que, ante una falla de aislamiento, la corriente de fuga sea conducida a tierra de forma segura, activando las protecciones y minimizando el riesgo de electrocución para el personal.

¿Qué tipo de tablero se recomienda para áreas con riesgo de explosión?

En áreas clasificadas con presencia de gases, vapores o polvos combustibles se requieren tableros con protección especial. Las opciones incluyen gabinetes a prueba de explosión certificados según normas como la IEC 60079, tableros presurizados con aire limpio que impiden el ingreso de atmósferas peligrosas, o la instalación del tablero en un área segura fuera de la zona clasificada con cableado especial hacia los equipos en campo. La clasificación de la zona determina el tipo de protección requerida.

¿Cómo afecta la altitud al rendimiento de los componentes del tablero?

A altitudes superiores a 2.000 metros sobre el nivel del mar, la densidad del aire disminuye, lo que reduce la capacidad de disipación de calor y la rigidez dieléctrica del aire. Esto afecta directamente el rendimiento de interruptores, contactores y barras conductoras. Los fabricantes establecen factores de corrección que reducen la capacidad nominal de los dispositivos en función de la altitud. Es fundamental considerar este factor durante el diseño para evitar sobredimensionamientos inadecuados o, peor aún, subdimensionamientos que comprometan la seguridad.

Conclusión

A lo largo de este artículo has podido conocer en profundidad qué son los tableros eléctricos industriales, cómo funcionan, qué componentes los integran y por qué son tan importantes en cualquier instalación productiva. Este conocimiento te da una base sólida para comprender el papel que juegan estos equipos dentro de los sistemas eléctricos industriales.

Has visto los diferentes tipos de tableros disponibles, las normas que regulan su fabricación, los criterios de diseño más relevantes y las prácticas de mantenimiento que aseguran su operación confiable. Toda esta información te permite evaluar mejor las características de un tablero, identificar sus componentes principales y entender las decisiones técnicas que hay detrás de su selección.

Los tableros eléctricos industriales son un tema amplio que se conecta con muchas otras áreas del conocimiento eléctrico. Si te ha resultado útil este contenido, en este sitio web encontrarás más artículos relacionados que te ayudarán a seguir profundizando en cada aspecto de las instalaciones eléctricas industriales.

Sigue aprendiendo:
