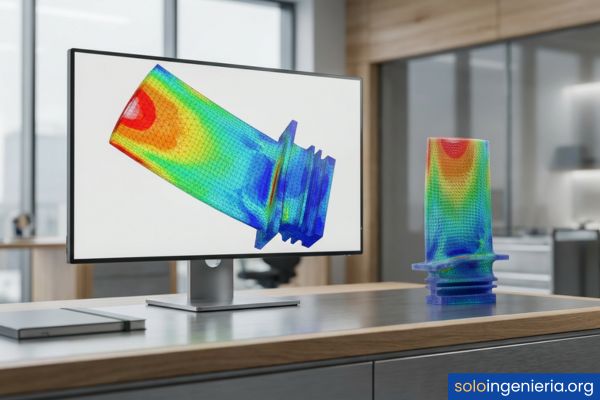

Análisis de elementos finitos

¿Qué es el análisis de elementos finitos?

El análisis de elementos finitos es una forma de “probar” una pieza en el ordenador antes de fabricarla. La idea central es sencilla: en vez de intentar resolver una pieza completa de una sola vez, se divide en muchas partes pequeñas (elementos) y se calcula cómo se comporta cada una.

Lo potente aparece cuando se unen esos resultados: al ensamblar el comportamiento de miles (o millones) de elementos, se obtiene una predicción global. Así puedes anticipar deformaciones, tensiones, temperaturas o vibraciones con un nivel de detalle difícil de lograr a mano.

En ingeniería, este método se usa porque los objetos reales casi nunca son “perfectos” ni simples. Tienen agujeros, uniones, cambios de espesor, soldaduras o contactos. Con elementos finitos, la complejidad geométrica deja de ser un obstáculo y pasa a ser parte natural del modelo.

También ayuda a tomar decisiones de diseño con más seguridad. Por ejemplo: dónde reforzar, dónde aligerar material o qué zona está más cerca de fallar. Bien aplicado, reduce pruebas físicas innecesarias y permite comparar alternativas de forma rápida.

Aun así, no es magia. El resultado depende de lo que se modela y de cómo se modela. Un modelo puede verse “bonito” en pantalla y, aun así, estar mal planteado. Por eso, a continuación se explican los conceptos que más influyen en la calidad del análisis.

La pregunta que muchos se hacen al empezar es esta: ¿Cómo puede un cálculo por partes pequeñas representar algo continuo como un sólido real? La respuesta está en la historia del método y en sus fundamentos matemáticos.

Origen e historia del método de elementos finitos

El método nace de una necesidad práctica: resolver problemas de elasticidad y estructuras que no se podían abordar con fórmulas cerradas. Durante el siglo XX, con el crecimiento de la ingeniería aeronáutica, la simulación numérica se volvió clave para diseñar componentes ligeros y seguros.

Sus primeras bases se apoyan en ideas de aproximación: representar un campo continuo (como desplazamientos) mediante funciones simples por tramos. Con el tiempo, esas aproximaciones se volvieron sistemáticas y se integraron en procedimientos repetibles.

El impulso definitivo llegó con los ordenadores. Cuando el cálculo manual ya no daba abasto, las matrices y los sistemas de ecuaciones empezaron a resolverse de forma automática. Eso permitió que el método pasara de ser académico a ser industrial.

Hoy se aplica en mecánica, térmica, vibraciones, contacto y hasta en acoplamientos multifísicos. Aun con software moderno, el espíritu original sigue igual: aproximar bien el problema real con un modelo controlable.

Diferencia entre FEA y FEM

En conversaciones técnicas aparecen dos siglas: FEM y FEA. Se parecen, pero no significan exactamente lo mismo. Una forma simple de entenderlo es separar “el método” de “la práctica de usarlo para analizar”.

FEM se refiere al método matemático y numérico. FEA suele referirse al proceso completo de análisis, que incluye preparación del modelo, mallado, cargas, interpretación y verificación. En la práctica diaria, muchas personas usan ambas siglas como sinónimos, pero distinguirlas ayuda a comunicarse mejor.

Aspecto	FEM (método de elementos finitos)	FEA (análisis por elementos finitos)
Enfoque	Marco matemático para discretizar y resolver campos continuos.	Aplicación práctica del método para estudiar un caso real.
Incluye	Formulación, funciones de forma, ensamblaje, ecuaciones.	Geometría, materiales, malla, contactos, cargas, postproceso.
Uso típico	Libros, investigación, desarrollo de solvers.	Ingeniería aplicada y validación de diseño.
Resultado final	Un sistema de ecuaciones y su solución numérica.	Informes, mapas de tensiones, deformaciones, factores de seguridad.

Fundamentos del método de elementos finitos

Para que un análisis sea útil, necesita una base clara. No hace falta memorizar fórmulas avanzadas, pero sí entender qué “piezas” componen el método. Cuando algo sale raro en el resultado, casi siempre el motivo está en uno de estos fundamentos.

Los pilares son: discretización, funciones de forma, condiciones de frontera y resolución del sistema. Cada uno introduce aproximaciones. La calidad final depende de controlar esas aproximaciones con criterio de ingeniería.

Discretización y mallado

Discretizar es convertir un objeto continuo en un conjunto de elementos conectados. A ese conjunto se le llama malla. En 2D suelen usarse triángulos o cuadriláteros. En 3D, tetraedros o hexaedros.

La malla no es solo “más elementos = mejor”. Hay zonas donde conviene refinar, como filetes, agujeros o cambios bruscos de sección. En zonas uniformes, una malla más gruesa puede ser suficiente y ahorra tiempo de cálculo.

Una buena práctica es pensar: ¿Dónde se espera un gradiente alto? Por ejemplo, cerca de una carga puntual o un contacto. Ahí una malla pobre puede “suavizar” el pico y dar una tensión engañosa.

La malla también puede distorsionar la física si los elementos quedan estirados o con mala calidad. Por eso muchos programas incluyen métricas de calidad (skewness, aspect ratio) para detectar problemas antes de resolver.

Funciones de forma e interpolación

Dentro de cada elemento, el método no conoce el valor exacto del desplazamiento o la temperatura en cada punto. En su lugar, lo aproxima con funciones de forma. Estas funciones “interpolan” lo que pasa en el interior a partir de valores en nodos.

En términos simples: si se conocen los valores en las esquinas de un elemento, la función de forma estima valores intermedios. Dependiendo del tipo de elemento, esta aproximación puede ser lineal o de orden superior.

Los elementos de orden superior suelen capturar curvaturas con menos refinamiento, pero también pueden complicar el mallado y el costo computacional. No hay una elección universal: depende del problema, la geometría y lo que se quiere medir.

Entender esto evita una confusión común: creer que el “colorido” del postproceso significa exactitud. El mapa se ve suave porque se está interpolando, no porque el modelo sea perfecto.

Condiciones de frontera y cargas

Un modelo sin condiciones de frontera es como una pieza flotando en el vacío. Las restricciones definen cómo se sujeta el componente y evitan movimientos rígidos. Si se restringe de más, se vuelve artificialmente rígido. Si se restringe de menos, el sistema puede volverse inestable.

Las cargas pueden ser fuerzas, presiones, aceleraciones, temperaturas impuestas o flujos de calor. Lo importante es aplicarlas de forma realista. Una fuerza aplicada en un solo nodo rara vez representa un caso real y suele crear picos numéricos.

En piezas mecánicas, muchas cargas vienen de otros sistemas. Por ejemplo, presiones de un cilindro, esfuerzos de un actuador o empujes hidráulicos. Si estás modelando un mecanismo, conviene entender el contexto, como en la neumática industrial o en los sistemas hidráulicos industriales, para estimar presiones y reacciones con sentido físico.

Otra parte crítica es el contacto: dos piezas que se tocan pueden deslizar, pegarse o separarse. El contacto es una de las principales fuentes de no linealidad y, si se configura mal, puede arruinar la simulación.

Resolución del sistema de ecuaciones

Tras discretizar, el problema se convierte en un gran sistema de ecuaciones. La “respuesta” que se busca (desplazamientos, temperaturas) se obtiene resolviendo ese sistema. En modelos grandes, esto puede implicar millones de incógnitas.

Existen diferentes tipos de solucionadores (solvers): directos e iterativos. Los directos son robustos, pero consumen mucha memoria. Los iterativos pueden ser más eficientes, pero requieren buena configuración y tolerancias adecuadas.

Además, hay decisiones como lineal vs. no lineal, estático vs. dinámico y el control de incrementos. El solver no arregla un mal modelo; solo resuelve lo que se le planteó.

Por eso, una práctica sana es revisar advertencias, residuos, convergencia e incrementos fallidos. Ignorarlos puede dar una solución “numérica”, pero no una solución confiable.

Tipos de análisis de elementos finitos

El método se aplica a muchas físicas. Elegir el tipo de análisis correcto evita perder tiempo. No siempre se necesita el modelo más complejo; a veces un análisis lineal y estático responde la pregunta principal.

La clave es pensar primero en el fenómeno dominante. ¿Importa la inercia? ¿La temperatura cambia propiedades? ¿Hay grandes deformaciones? Cada “sí” te empuja hacia un tipo de análisis diferente.

Análisis estructural estático

Se usa cuando las cargas cambian lentamente o se consideran constantes. El objetivo suele ser calcular deformaciones y tensiones bajo fuerzas, presiones o peso propio. Es el punto de entrada más común en piezas mecánicas.

En este análisis, si el material es elástico lineal y las deformaciones son pequeñas, el modelo es relativamente rápido. Aun así, las decisiones de sujeción y carga siguen siendo determinantes para que el resultado tenga sentido.

También se usa para comparar alternativas: diferentes espesores, geometrías o materiales. En etapas tempranas de diseño de máquinas, esto ayuda a filtrar opciones antes de pasar a validaciones más costosas.

Si aparecen tensiones muy localizadas, conviene preguntarse si son reales o un efecto numérico de la malla o la idealización.

Análisis dinámico y modal

Cuando las cargas varían rápido o existe vibración, la inercia importa. El análisis modal calcula frecuencias naturales y modos de vibración. Sirve para evitar resonancias en ejes, soportes, carcasas o estructuras delgadas.

El análisis dinámico puede incluir respuesta armónica (excitación sinusoidal), transitoria (cargas en el tiempo) o espectral. La masa y la rigidez del modelo deben representar bien la realidad, o las frecuencias saldrán desplazadas.

Un error común es olvidar masas añadidas: tornillos relevantes, equipos acoplados o el efecto de un fluido interno. Esas omisiones pueden cambiar el comportamiento dinámico más de lo esperado.

También es frecuente aplicar restricciones demasiado rígidas. En dinámica, una fijación ideal puede alterar por completo los modos.

Análisis térmico

Este análisis estima campos de temperatura por conducción, convección y radiación (según capacidades del software). Es útil en frenos, componentes cercanos a motores, moldes, intercambiadores o piezas expuestas a ambientes calientes.

La entrada más delicada suelen ser las condiciones de convección: coeficientes, temperaturas de película y áreas reales de intercambio. Una condición térmica mal estimada puede dominar el resultado, aunque la malla sea excelente.

Además, la temperatura puede afectar propiedades del material. En acoplamientos termo-mecánicos, el campo térmico alimenta el análisis estructural, generando dilataciones y tensiones térmicas.

Esto explica por qué piezas “sin carga” pueden fallar: la expansión impedida también genera esfuerzos.

Análisis de fluidos (CFD)

En CFD, el dominio es el fluido y se resuelven variables como velocidad y presión. Aunque CFD no es FEM en todos los enfoques, muchas herramientas integran flujos y acoplamientos con estructuras.

Se usa para estudiar pérdidas de carga, distribución de presión, mezcla o enfriamiento. En mecánica, un caso típico es obtener presión sobre una superficie y pasarla como carga a un análisis estructural.

La calidad del mallado cerca de paredes y el modelo de turbulencia influyen muchísimo. Un CFD rápido pero mal planteado puede entregar presiones erróneas que luego “parecen” válidas en la estructura.

Por eso conviene validar con magnitudes globales: caudal, caída de presión, balances de energía. No basta con mirar un gráfico bonito.

Análisis no lineal

Un problema se vuelve no lineal cuando la relación entre causa y efecto deja de ser proporcional. Esto pasa con grandes deformaciones, materiales plásticos, hiperelásticos, contacto con fricción o cuando cambian las condiciones durante la carga.

Estos análisis suelen resolverse por incrementos. En cada incremento, el solver ajusta la solución hasta converger. La convergencia es la “señal de salud” del cálculo: si falla, hay que revisar contactos, malla, rigideces o incrementos.

La no linealidad no siempre es necesaria. Si el objetivo es una estimación preliminar y el caso es suave, un modelo lineal puede orientar bien. La clave es saber qué se está sacrificando con esa simplificación.

Cuando el análisis busca seguridad ante colapso o plastificación, entonces sí conviene el no lineal, aunque demande más tiempo y experiencia.

Proceso paso a paso para hacer un análisis FEA

Un flujo de trabajo claro reduce errores. No se trata de seguir botones, sino de mantener un orden que obligue a revisar decisiones clave antes de obtener resultados. La mayoría de los fallos graves aparecen por saltarse verificaciones básicas.

A continuación se muestra un proceso típico. Puede variar según el software y el tipo de física, pero la lógica general se mantiene: definir bien el problema, construir un modelo consistente, resolver y verificar.

Paso	Qué se hace	Qué revisar para evitar errores
1. Definir el objetivo	Qué pregunta debe responder el análisis (tensión máxima, deformación, frecuencia, temperatura).	Que el objetivo sea medible y que el tipo de análisis sea el adecuado.
2. Preparar la geometría	Limpiar detalles irrelevantes y conservar los que afectan tensiones o contactos.	Evitar pequeñas aristas/agujeros que complican la malla sin aportar valor.
3. Definir materiales	Propiedades elásticas, densidad, térmicas y modelos no lineales si aplica.	Unidades consistentes y valores realistas para el rango de carga/temperatura.
4. Elegir elementos y mallar	Seleccionar tipo de elemento y tamaño de malla por zonas.	Calidad de elementos y refinamiento en concentradores de tensión.
5. Aplicar restricciones	Definir apoyos, simetrías y grados de libertad bloqueados.	No sobrerrestringir; eliminar movimientos rígidos sin “encastrar de más”.
6. Aplicar cargas	Fuerzas, presiones, aceleraciones, temperaturas o condiciones de flujo.	Distribuir cargas como en la realidad; evitar fuerzas en un solo nodo.
7. Definir contactos	Uniones, fricción, separación, rigidez de contacto, penetración permitida.	Contactos críticos: revisar orientación, pares de contacto y tolerancias.
8. Resolver	Ejecutar el solver con tolerancias y opciones apropiadas.	Advertencias, estabilidad, incrementos y convergencia.
9. Postprocesar	Interpretar tensiones, deformaciones, flujos, modos, reacciones.	Mirar reacciones y balances; no confiar solo en el valor máximo puntual.
10. Verificar y mejorar	Refinar malla, ajustar cargas, comparar con cálculos simples o ensayos.	Estudio de convergencia y coherencia física de resultados.

Software para análisis de elementos finitos

El software es la herramienta, no la garantía. Dos personas pueden usar el mismo programa y llegar a conclusiones opuestas si configuran distinto el modelo. Por eso conviene elegir una herramienta acorde al nivel y al tipo de problema.

También importa el ecosistema: facilidad de mallado, robustez de contactos, opciones no lineales, capacidad de automatizar estudios y calidad del postproceso. A continuación se describen opciones comunes y para qué suelen usarse.

ANSYS: características y aplicaciones

ANSYS es una familia de herramientas muy usada en la industria. Destaca por cubrir múltiples físicas: estructural, térmica, CFD y acoplamientos. Esto es útil cuando un problema no es “solo” mecánico, sino una combinación.

En estructural, suele ser sólido en lineal y no lineal, con opciones avanzadas de contacto. En proyectos grandes, la gestión de modelos complejos y el rendimiento del solver son puntos fuertes.

Su curva de aprendizaje puede ser moderada si se parte de ejemplos bien planteados. Aun así, el usuario necesita disciplina con unidades, materiales y validaciones para no “confiar a ciegas” en el resultado.

Se utiliza en sectores como energía, aeroespacial, automoción y equipos industriales, donde la trazabilidad del análisis es importante.

ABAQUS: simulación avanzada

ABAQUS es muy valorado en no lineal: plasticidad, contacto complejo, grandes deformaciones y materiales avanzados. Cuando un modelo “se complica”, muchas veces se recurre a ABAQUS por su capacidad de resolver casos difíciles con control fino.

Ofrece opciones explícitas e implícitas. El explícito es muy útil en impactos, eventos rápidos o contactos con mucha separación y choque. Elegir explícito o implícito cambia por completo la estrategia de modelado y tiempos de cálculo.

En proyectos de investigación y desarrollo, también es común por su flexibilidad para definir materiales. Eso sí, esa flexibilidad exige criterio: un material mal calibrado produce resultados muy convincentes, pero incorrectos.

Es una opción frecuente en automoción (crash), biomecánica y conformado de metales, donde la no linealidad manda.

SolidWorks Simulation

SolidWorks Simulation suele ser atractivo para quien ya diseña en CAD y quiere validar rápido. Integra bien el flujo CAD-CAE: cambios en geometría y recalcular. Para análisis estáticos lineales y estudios básicos, puede ser suficiente.

Su punto fuerte es la accesibilidad: permite aprender conceptos sin una barrera técnica tan alta. Aun así, la simplicidad de uso no elimina la necesidad de validar sujeciones, contactos y malla.

En ensamblajes, puede ahorrar mucho tiempo si el objetivo es comparar variantes. Para casos avanzados, conviene revisar qué capacidades no lineales y de contacto están disponibles según la licencia.

Una práctica útil es empezar con modelos simples y escalar complejidad. Así se aprende a distinguir entre “resultado razonable” y “resultado accidental”.

Programas de código abierto y gratuitos

Existen opciones abiertas que permiten aprender y resolver problemas reales, con el beneficio de poder revisar documentación y, a veces, el propio código. Suelen requerir más esfuerzo en instalación y flujo de trabajo.

Entre los más conocidos están CalculiX, Code_Aster y Elmer, cada uno con fortalezas distintas. También hay pre y postprocesadores como FreeCAD (con módulos CAE) o ParaView para visualización.

La principal limitación suele estar en la facilidad del “camino completo”: geometría, mallado, contactos y automatización. El tiempo de preparación puede ser mayor que en herramientas comerciales.

Para estudiantes, son excelentes si el objetivo es entender el método y no solo “obtener un número”. Además, ayudan a adquirir hábitos de verificación y control de unidades.

Aplicaciones en ingeniería mecánica

En ingeniería mecánica, el método se usa para responder preguntas muy concretas: ¿se doblará demasiado?, ¿dónde se concentra el esfuerzo?, ¿qué pasa si cambia el material?, ¿vibrará en operación?, ¿se calentará de más?

Lo más importante es conectar el modelo con una decisión. Una simulación útil termina en una mejora del diseño, una validación o una alerta temprana. A continuación se muestran aplicaciones típicas que aparecen en proyectos reales.

Diseño y optimización estructural

Se usa para ajustar geometría y material sin fabricar prototipos en cada iteración. Se prueban espesores, nervaduras, radios y ubicaciones de agujeros, buscando rigidez suficiente con el menor peso posible.

En piezas con concentraciones de tensión, el método ayuda a ver el efecto de un filete o un cambio de sección. Pequeños cambios geométricos pueden reducir mucho una tensión máxima local.

También se aplica a optimización topológica, donde el software sugiere rutas de material. Después, el diseñador interpreta esa propuesta y la convierte en una geometría fabricable.

El resultado final no es solo “un color rojo menos”. Es una pieza más equilibrada entre resistencia, rigidez, masa y costo.

Análisis de fatiga y vida útil

La fatiga aparece cuando una pieza se carga muchas veces, incluso con tensiones por debajo del límite estático. Con FEA se obtiene el campo de tensiones y luego se combina con modelos de fatiga (S-N, ε-N, daño acumulado) según el caso.

Para que esto funcione, es vital representar bien los ciclos: amplitud, media y número de repeticiones. Una carga mal representada puede dar una vida útil totalmente equivocada.

En uniones atornilladas o soldadas, el detalle local importa. A veces se usan factores de concentración o métodos específicos para soldadura, porque la malla por sí sola no captura todo el efecto metalúrgico.

También se deben considerar acabados superficiales y entallas. El análisis numérico ayuda, pero no reemplaza el criterio de diseño y normas aplicables.

Simulación de procesos de manufactura

Procesos como estampado, forjado o doblado generan deformaciones plásticas grandes. Con simulación, se puede predecir adelgazamientos, arrugas, springback o zonas con riesgo de rotura.

Este tipo de problemas suele ser no lineal y sensible al contacto y fricción. La caracterización del material es crítica: curvas tensión-deformación, endurecimiento y anisotropía si aplica.

En inyección de plásticos o fundición, el análisis puede incluir llenado, solidificación y deformaciones por contracción. Se usa para reducir rechazos, mejorar tiempos de ciclo y planear cambios en el molde.

La ganancia principal es evitar “aprender a golpes” con prueba y error en planta.

Análisis de componentes automotrices y aeronáuticos

En automoción, el método se usa desde soportes y chasis hasta vibraciones y ruido. También en impactos, donde se requieren modelos explícitos, contactos complejos y materiales con plasticidad dependiente de velocidad.

En aeronáutica, el peso es un enemigo constante. Por eso se simulan alas, fuselajes y uniones para lograr estructuras ligeras con márgenes de seguridad. El control de pandeo es una parte habitual en estructuras delgadas.

En ambos sectores, la simulación no vive aislada. Se complementa con ensayos, correlación y requisitos normativos. El objetivo es reducir riesgos y mejorar la predictibilidad del diseño.

Un buen análisis no solo da un resultado; deja un rastro de decisiones justificadas que se puede revisar.

Ventajas y limitaciones del método

Como cualquier herramienta, tiene puntos fuertes y límites. Conocer ambos evita expectativas irreales. Cuando se usa con criterio, aporta claridad. Cuando se usa como “caja negra”, puede generar falsas seguridades.

A continuación se resume lo principal. Lo valioso no es memorizarlo, sino usarlo como lista mental cuando se evalúa si un modelo está listo para decisiones importantes.

Aspecto	Ventajas	Limitaciones
Tiempo y costo	Reduce prototipos y permite iterar diseños rápido.	Preparar un modelo robusto puede llevar mucho tiempo.
Detalle	Entrega campos locales de tensión, deformación o temperatura.	Picos locales pueden ser numéricos si hay mala malla o cargas idealizadas.
Complejidad	Maneja geometrías y condiciones difíciles de calcular a mano.	Contactos y no linealidades pueden causar problemas de convergencia.
Exploración	Permite comparar materiales, espesores y configuraciones.	Muchos “qué pasaría si” pueden llevar a conclusiones si no se valida.
Decisiones	Apoya selección de factores de seguridad y mejoras de diseño.	El resultado depende de supuestos; si son malos, la decisión será mala.

¿Cuándo es recomendable usar FEA?

Es recomendable cuando hay geometrías complejas, cargas no triviales o necesidad de ver tensiones locales con detalle. También cuando se quiere comparar variantes sin fabricar múltiples prototipos. En vibraciones y térmica, es especialmente útil por la dificultad de hacerlo “a mano”.

También es una buena opción cuando existe riesgo económico o de seguridad. En esos casos, un análisis temprano detecta zonas críticas antes de que se conviertan en fallas. Aun así, siempre conviene acompañarlo de verificaciones simples y, si aplica, ensayos.

Errores comunes en el análisis de elementos finitos y cómo evitarlos

La mayoría de los errores no vienen del software, sino de decisiones de modelado. Lo bueno es que muchos son repetitivos: aparecen en estudiantes y en proyectos reales. Identificarlos a tiempo ahorra horas y evita conclusiones peligrosas.

La solución no es “usar una malla más fina” para todo. La solución es revisar el modelado con preguntas básicas: ¿Está bien sujeto?, ¿la carga representa el caso real?, ¿las unidades están bien?, ¿el resultado converge?

Error común	Qué provoca	Cómo evitarlo
Unidades inconsistentes	Resultados absurdos (tensiones gigantes o desplazamientos irreales).	Definir un sistema de unidades y no mezclar mm con m o N con kN.
Restricciones mal planteadas	Pieza demasiado rígida o mecanismo “bloqueado”.	Restringir solo lo necesario para eliminar movimientos rígidos.
Aplicar fuerza en un nodo	Picos de tensión numéricos y zonas “rojas” engañosas.	Usar presión, carga distribuida o áreas equivalentes de contacto.
Malla pobre en zonas críticas	Subestimación o sobreestimación local; mala captura de gradientes.	Refinar en filetes, agujeros, contactos y cambios de sección.
Elementos distorsionados	Errores numéricos y rigidez artificial.	Revisar métricas de calidad y remallar con control local.
Contactos mal definidos	Penetración irreal, separación incorrecta o falta de convergencia.	Verificar pares de contacto, normal, fricción y tolerancias.
No hacer convergencia de malla	Decisiones basadas en un resultado no estable.	Comparar resultados con refinamientos hasta estabilizar magnitudes clave.
Interpretar el máximo puntual sin criterio	Alarmas falsas por singularidades (aristas vivas, cargas puntuales).	Mirar promedios, trayectorias, zonas físicas y reacciones globales.
Ignorar advertencias del solver	Soluciones numéricas sin sentido físico.	Leer el log: convergencia, residuos, elementos problemáticos.

Ejemplo práctico de análisis FEA

Preguntas frecuentes

¿Qué conocimientos previos necesito para usar FEA?

Conviene manejar estática básica, resistencia de materiales y nociones de deformación y tensión, porque así puedes juzgar si un resultado es razonable. También ayuda entender unidades y órdenes de magnitud. No es obligatorio saber programar, pero sí saber interpretar un modelo: restricciones, cargas y materiales. Con ese punto de partida, el resto se aprende practicando y comparando con cálculos simples.

¿Cuánto tiempo toma hacer un análisis de elementos finitos?

Depende más de la preparación que del cálculo. Un caso lineal simple puede estar listo en horas si la geometría está limpia y las cargas son claras. Un modelo con contacto, no linealidad o ensamblajes puede tomar días, porque requiere ajustar malla, convergencia y parámetros del solver. Además, documentar supuestos y verificar resultados también consume tiempo y es parte del trabajo real.

¿Qué tan precisos son los resultados del método FEM?

La precisión puede ser alta si el modelo representa bien el mundo real, pero no es automática. Influyen la calidad del mallado, las propiedades del material, la forma de aplicar cargas y la elección de contactos. Un buen indicador es la convergencia: si al refinar malla los valores clave se estabilizan, hay más confianza. Aun así, siempre queda incertidumbre por simplificaciones inevitables del modelo.

¿Cuál es el mejor software de elementos finitos para principiantes?

El mejor suele ser el que permite aprender conceptos sin pelear demasiado con la herramienta. Muchos principiantes avanzan rápido con opciones integradas en CAD por su flujo sencillo, y luego dan el salto a herramientas más completas cuando aparece contacto complejo o no linealidad seria. Lo importante es que el software muestre advertencias claras, tenga buen postproceso y te permita hacer estudios de malla sin complicaciones.

¿Se puede aplicar FEA a cualquier problema de ingeniería?

No a cualquiera, al menos no con la misma facilidad. Funciona muy bien cuando el fenómeno se puede modelar con ecuaciones conocidas y condiciones de frontera definibles. Si el problema depende de incertidumbre muy grande, datos de material desconocidos o condiciones reales difíciles de medir, el resultado puede ser poco confiable. En esos casos, la simulación puede servir para explorar tendencias, pero requiere validación experimental más fuerte.

¿Cómo sé si debo modelar en 2D o en 3D?

Depende de si la pieza y las cargas se comportan como un problema plano o axisimétrico. Si el espesor es constante, la geometría se repite y la carga es “uniforme” en la dirección fuera del plano, 2D puede funcionar y ahorrar mucho tiempo. Si hay agujeros fuera del plano, contactos reales o cargas localizadas en 3D, lo más seguro es modelar en 3D para no perder fenómenos importantes.

¿Qué significa que una tensión sea una “singularidad” en la simulación?

Una singularidad es un pico de tensión que crece sin límite al refinar la malla, típico de esquinas perfectamente vivas, cargas puntuales o condiciones idealizadas. No siempre representa un riesgo real, porque en la pieza física suelen existir radios, deformación local o distribución de carga. La forma práctica de detectarla es ver si el máximo sube al refinar, mientras otras magnitudes globales se estabilizan.

¿Por qué mi simulación “no converge” y se detiene?

La no convergencia suele aparecer por contacto mal definido, incrementos demasiado grandes, materiales muy no lineales o restricciones incompatibles. También puede ocurrir por elementos de mala calidad o penetración excesiva en contacto. Una estrategia típica es simplificar: probar sin fricción, revisar sujeciones, reducir el tamaño de incremento y mejorar el mallado en zonas de contacto. El registro del solver suele indicar dónde empieza el problema.

¿Cómo se valida un análisis sin tener un ensayo físico?

Se puede ganar confianza con varias verificaciones: equilibrio de fuerzas (cargas y reacciones), comparación con cálculos manuales aproximados, sensibilidad a la malla y comparación entre dos formas de modelar la misma condición (por ejemplo, fuerza distribuida vs. presión equivalente). También ayuda revisar órdenes de magnitud: deformaciones esperadas, rigidez, tendencia de la pieza. Aunque no sustituye un ensayo, reduce el riesgo de errores evidentes.

¿Qué debo guardar y documentar para que el análisis sea reproducible?

Conviene documentar el objetivo, supuestos, unidades, propiedades de material, tipo de elementos, tamaño de malla, contactos, restricciones y cargas con sus magnitudes y áreas de aplicación. También es útil guardar capturas de resultados clave y un resumen de verificación, como reacciones y convergencia de malla. Esa información permite que otra persona repita el modelo y entienda por qué el resultado tiene sentido.

Conclusión

En este artículo viste cómo el análisis de elementos finitos transforma una pieza compleja en un problema calculable por partes. Tú no necesitas “adivinar” el comportamiento: puedes plantearlo, resolverlo y comprobar si lo que sale es coherente. La idea clave es que el resultado nace de tus supuestos y decisiones.

También recorriste los fundamentos que más pesan en la calidad del modelo: malla, funciones de forma, cargas, restricciones y solución numérica. Si tú cuidas esos puntos y verificas con equilibrio y convergencia, el análisis se vuelve una herramienta muy confiable. Además, al elegir el tipo de estudio correcto, ahorras tiempo y evitas complicaciones innecesarias.

Al final, lo más valioso es que tú puedes usar la simulación para tomar decisiones con menos incertidumbre: reforzar donde hace falta y simplificar donde sobra. Con práctica, vas a reconocer rápidamente cuándo un resultado es físico y cuándo es un artefacto del modelo. En este sitio web hay más contenidos relacionados para seguir profundizando en temas que se conectan con el diseño, la manufactura y el comportamiento de componentes.

Sigue aprendiendo:
