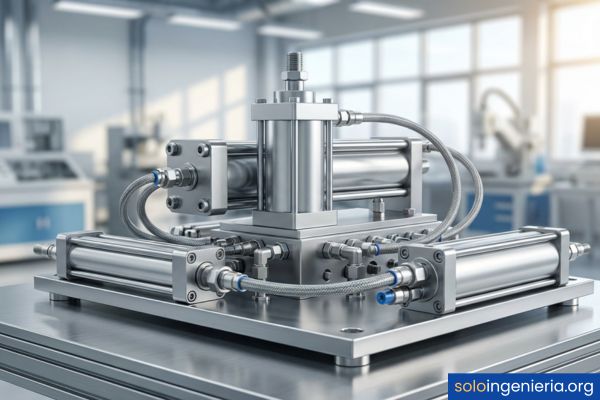

Neumática industrial: Fundamentos y aplicaciones

¿Qué es la neumática industrial?

La neumática industrial se centra en convertir la energía del aire comprimido en trabajo útil: Empujar, sujetar, mover, dosificar o posicionar piezas dentro de una máquina. Lo interesante es que ese aire no solo “empuja”; también sirve para controlar decisiones del proceso cuando se combina con válvulas y sensores.

Para entenderla sin complicaciones: Un compresor llena un “depósito de energía” (el calderín), y el sistema reparte ese aire por una red hasta llegar a los actuadores. El resultado final es movimiento controlado, normalmente rápido y repetible, ideal para ciclos cortos en producción.

Cuando el aire se controla bien, una línea de producción puede moverse “a ritmo de reloj”: Rápida, repetible y segura.

Lo que suele marcar la diferencia en la práctica no es solo “tener presión”, sino mantener el aire limpio, estable y bien regulado. Ahí es donde entran el tratamiento del aire, el dimensionamiento y el mantenimiento, porque un sistema neumático puede ser muy fiable o muy problemático según cómo se diseñe y se cuide.

Principios de funcionamiento de los sistemas neumáticos

Un sistema neumático funciona porque el aire se puede comprimir y almacenar, y luego liberar de forma controlada. Esa liberación hace que la presión empuje superficies internas (como el pistón de un cilindro) y genere movimiento lineal o rotativo.

A continuación se muestran los elementos que explican el “porqué” del funcionamiento. No son piezas concretas, sino ideas clave que se repiten en casi cualquier instalación industrial, desde una estación sencilla hasta una célula automatizada.

• Compresión: El aire se eleva a una presión mayor que la atmosférica para poder transportar energía y vencer cargas mecánicas.
• Almacenamiento: Un depósito estabiliza la presión y ayuda a cubrir picos de consumo sin que el compresor arranque y pare constantemente.
• Tratamiento del aire: Filtrar y secar reduce fallos por agua, partículas y aceite; además, mejora la vida de válvulas y actuadores.
• Distribución: Tuberías y racores llevan el aire a cada punto de consumo; el diseño busca minimizar caídas de presión.
• Control: Válvulas direccionales y reguladores deciden por dónde va el aire y con qué caudal, determinando sentido y velocidad.
• Actuación: Cilindros y motores convierten presión en movimiento; su selección depende de fuerza, carrera, velocidad y entorno.
• Escape: El aire usado se expulsa; silenciadores y escapes controlados reducen ruido y evitan problemas de seguridad.

Propiedades físicas del aire comprimido

El aire comprimido se comporta como un gas: cambia de volumen con la presión y su temperatura también puede variar durante compresión y expansión. Por eso, al comprimir se genera calor, y al expandir se produce enfriamiento.

Otra idea importante es la humedad. El aire ambiental siempre trae vapor de agua, y cuando se comprime, parte de esa humedad puede condensar. Si no se gestiona, el agua termina viajando por la red y afectando a válvulas, cilindros y herramientas.

Ciclo de trabajo en circuitos neumáticos

Un ciclo neumático típico alterna estados: Avance, retroceso, espera, sujeción o expulsión, según la tarea. Cada cambio suele ocurrir porque una válvula conmuta por una señal, que puede ser manual, mecánica, neumática o eléctrica.

En automatización, el ciclo se diseña para que sea repetible y seguro. Se definen tiempos, condiciones de fin de carrera y prioridades para evitar movimientos simultáneos peligrosos, especialmente cuando hay pinzas, prensas o estaciones de ensamblaje.

Componentes principales de un sistema neumático industrial

En la práctica, un sistema completo no es solo “compresor + cilindro”. Entre ambos existe una cadena de elementos que condiciona el rendimiento: Calidad del aire, estabilidad de presión, velocidad real del actuador y hasta el ruido de operación.

Cuando se entienden los componentes, también se entiende por qué aparecen fallos típicos: Lentitud, golpes al final de carrera, vibraciones, fugas, presión inestable o válvulas que se quedan pegadas. Casi siempre la causa está en un eslabón concreto de esa cadena.

Compresores y generación de aire comprimido

El compresor es el origen de la energía neumática. En industria son comunes los compresores de tornillo (para servicio continuo) y los alternativos (para demandas más variables o menores caudales), aunque la elección depende del perfil de consumo.

Además del compresor, importan el calderín, el sistema de secado y la gestión de condensados. Un conjunto bien dimensionado evita oscilaciones de presión y reduce la humedad, dos factores que suelen explicar gran parte de las averías.

Unidad de mantenimiento FRL

La unidad FRL agrupa tres funciones: Filtrado, regulación y lubricación. No siempre se usan las tres a la vez, porque muchos componentes modernos trabajan sin lubricación añadida si el aire está limpio y seco.

El filtro retiene partículas y parte de la humedad, el regulador fija una presión estable para la máquina y el lubricador (cuando aplica) introduce microgotas de aceite. La clave es ajustar cada etapa para evitar exceso de caída de presión o lubricación innecesaria.

Válvulas neumáticas y su clasificación

Las válvulas son “las decisiones” del circuito: Abren, cierran o cambian el camino del aire. Se clasifican por número de vías y posiciones (por ejemplo, 3/2, 5/2, 5/3) y por su forma de accionamiento (manual, mecánico, neumático, eléctrico).

También existen válvulas reguladoras de caudal, antirretorno, de escape rápido y de seguridad. Una selección correcta mejora el control de velocidad, reduce golpes y permite comportamientos seguros cuando se pierde energía eléctrica o cae la presión.

Actuadores: cilindros y motores neumáticos

Los cilindros transforman la presión en movimiento lineal. Pueden ser de simple efecto (un sentido con aire y retorno por muelle) o de doble efecto (aire para avanzar y retroceder), y existen variantes guiadas, sin vástago o compactas.

Los motores neumáticos generan movimiento rotativo y se usan cuando se busca velocidad y simplicidad. En ambos casos, el rendimiento real depende de la presión disponible en el punto de uso y del caudal que pueda entregar la red sin pérdidas excesivas.

Tuberías, racores y conectores

La red de distribución parece “solo una tubería”, pero influye mucho en el desempeño. Diámetros pequeños, recorridos largos o demasiados codos pueden provocar caídas de presión que se traducen en ciclos lentos o fuerzas insuficientes.

Los racores y conectores también son puntos típicos de fuga. Elegir materiales adecuados, respetar radios de curvatura y asegurar un montaje correcto reduce pérdidas y evita que el compresor trabaje más de lo necesario.

Tipos de sistemas neumáticos en la industria

En la industria se encuentran configuraciones muy distintas. Algunas priorizan simplicidad y robustez, y otras priorizan control fino e integración con sistemas eléctricos y de supervisión.

El tipo de sistema no se elige por moda, sino por necesidad: Nivel de automatización, velocidad del proceso, precisión requerida, condiciones ambientales y facilidad de mantenimiento. A continuación se muestran ejemplos habituales.

Tipo de sistema	Descripción	Uso típico
Neumática directa	Control principalmente manual o mecánico, con válvulas cercanas al actuador.	Máquinas sencillas, puestos de trabajo, sujeción y expulsión.
Neumática secuencial	El circuito ejecuta una secuencia con señales neumáticas o finales de carrera.	Movimientos repetitivos sin electrónica compleja.
Electroneumática	Válvulas accionadas eléctricamente, integrables con relés, PLC y sensores.	Automatización de líneas, estaciones de ensamblaje, clasificación.
Neumática con preparación centralizada	Tratamiento de aire y control de presión por zonas o por máquinas.	Plantas con múltiples puntos de consumo y gestión energética.
Neumática de precisión (con reguladores y control de caudal)	Se prioriza estabilidad, repetibilidad y ajuste fino de movimientos.	Manipulación delicada, pick-and-place, posicionamiento funcional.

Neumática convencional vs. Electroneumática

La neumática convencional suele resolver tareas con lógica neumática, accionamientos mecánicos o intervención manual. Es muy útil cuando se busca robustez y facilidad de diagnóstico sin depender de controladores complejos.

La electroneumática incorpora bobinas, sensores y control eléctrico, lo que facilita secuencias complejas y diagnósticos. En entornos industriales, esta combinación suele ser el puente natural hacia la automatización moderna.

Aspecto	Neumática convencional	Electroneumática
Control	Señales neumáticas, mecánicas o manuales.	Señales eléctricas con electroválvulas y sensores.
Complejidad de secuencias	Limitada por lógica neumática y cableado de aire.	Alta, con PLC y lógica programable.
Diagnóstico	Visual y por presión/sonido; rápido en fallos simples.	Puede incluir alarmas, estados y trazabilidad.
Flexibilidad de cambios	Cambios físicos en el circuito.	Cambios en programa y parámetros, con menos intervención mecánica.
Coste inicial	Normalmente, menor.	Normalmente mayor, por control y sensórica.

Aplicaciones de la neumática industrial

La neumática industrial se ve en tareas donde se requiere movimiento rápido, repetitivo y con un nivel de fuerza moderado. Su uso es muy frecuente porque los componentes son estandarizados y el mantenimiento suele ser directo cuando el aire está bien tratado.

Además, es una tecnología fácil de integrar en máquinas más grandes. En muchos proyectos, el movimiento neumático se combina con mecanismos, transmisiones y estructuras, enlazando de forma natural con el diseño de máquinas cuando se define la cinemática y la seguridad.

Automatización y líneas de producción

En líneas de producción, los cilindros neumáticos se usan para empujar piezas, accionar topes, hacer expulsiones o sujetar temporalmente. Su velocidad ayuda a mantener tiempos de ciclo bajos, especialmente en operaciones repetitivas.

También se utilizan para funciones auxiliares: Abrir y cerrar compuertas, accionar guías o mover pequeños útiles. Al integrarse con sensores, el control se vuelve más fiable, porque cada movimiento puede confirmarse antes de pasar al siguiente paso.

Sistemas de transporte y manipulación

En manipulación, la neumática se emplea en pinzas, ventosas, eyectores de vacío y actuadores compactos. Esto permite recoger, mover y colocar piezas con soluciones ligeras, muy comunes en pick-and-place.

En transporte, es habitual ver aire en desvíos, compuertas, paradas de pallets o empujadores laterales. Si además se cuida el dimensionamiento de caudal, el sistema mantiene ritmo sin caídas de presión que rompan la sincronización.

Herramientas neumáticas en manufactura

Las herramientas neumáticas aprovechan la buena relación potencia-peso del aire comprimido. En talleres y plantas, se valoran por su rapidez y por la facilidad de control mediante reguladores de presión y caudal.

A continuación se listan ejemplos comunes y lo que aporta cada uno en manufactura.

• Llaves de impacto: Agilizan aprietes repetitivos, útiles en montaje donde se busca rapidez operativa.
• Amoladoras: Permiten desbaste y acabado con equipos ligeros, con buena tolerancia a trabajo continuo.
• Taladros neumáticos: Se usan en estaciones de perforado cuando interesa un equipo robusto y fácil de mantener.
• Remachadoras: Simplifican uniones mecánicas en procesos de ensamblaje con alta repetitividad.
• Pistolas de soplado: Ayudan a limpieza y expulsión de virutas, aunque deben usarse con criterios de seguridad y boquillas adecuadas.

Sector alimentario y farmacéutico

En estos sectores se prioriza la limpieza y el control del aire. Se buscan soluciones que minimicen contaminantes, con filtración adecuada y, cuando se requiere, aire sin aceite para evitar riesgos en contacto indirecto con el producto.

También se valora la facilidad de lavado y resistencia a ambientes húmedos o con químicos de limpieza. Por eso son comunes componentes con materiales y sellos adecuados, y rutinas de mantenimiento preventivo más estrictas.

Ventajas y desventajas de la neumática industrial

Como cualquier tecnología de accionamiento, la neumática tiene puntos fuertes y límites claros. Entenderlos evita expectativas erróneas, por ejemplo, pedir precisión extrema donde el propio comportamiento comprensible del aire complica el control.

Cuando se compara con otras soluciones, el análisis suele incluir seguridad, coste operativo, velocidad, fuerza disponible y facilidad de mantenimiento. A continuación se resume de forma directa.

Ventajas	Desventajas
Componentes estandarizados y relativamente sencillos de sustituir.	La compresibilidad dificulta una precisión fina sin control adicional.
Alta velocidad en movimientos repetitivos.	Las fugas son comunes si no hay buen montaje y mantenimiento.
Seguridad en ambientes con riesgo eléctrico o necesidad de equipos ligeros.	El aire requiere tratamiento: Humedad y partículas causan fallos.
Buen rendimiento en tareas de sujeción, expulsión y manipulación rápida.	Puede ser ruidosa si no se controlan escapes y silenciadores.
Facilidad de integración con automatización mediante válvulas y sensores.	El consumo energético del aire comprimido puede ser alto si se gestiona mal.

Diferencias entre neumática e hidráulica industrial

Una comparación frecuente es neumática vs. hidráulica, porque ambas usan fluidos para transmitir energía. La diferencia principal es el fluido: Aire (gas compresible) frente a aceite (líquido prácticamente incompresible).

En proyectos reales, esta elección cambia el diseño, la seguridad, el mantenimiento y el tipo de carga que se puede mover. Si estás evaluando alternativas, puede ayudarte revisar cómo se plantean los sistemas hidráulicos industriales cuando la fuerza y la rigidez del accionamiento son críticas.

Aspecto	Neumática	Hidráulica
Fluido	Aire comprimido (compresible).	Aceite hidráulico (casi incompresible).
Fuerza típica	Moderada, adecuada para manipulación y sujeción.	Alta, adecuada para prensas, elevación y cargas grandes.
Precisión y rigidez	Menor sin control avanzado; el aire “amortigua”.	Mayor rigidez y control fino de posición/fuerza.
Limpieza	No hay derrames de aceite, pero hay condensados y partículas.	Riesgo de fugas de aceite y contaminación del entorno.
Mantenimiento	Fugas, filtración, secado, revisión de conexiones.	Filtros, control de aceite, fugas, temperatura y sellos.

Simbología neumática básica según normas ISO

La simbología neumática permite leer y dibujar circuitos sin depender de marcas. Las normas ISO (como la familia ISO 1219 para símbolos) usan figuras simples para representar válvulas, actuadores, líneas y formas de accionamiento.

Si ya viste un esquema y te pareció “un mapa raro”, el truco está en identificar primero: Fuente de aire, tratamiento, válvulas direccionales, actuadores y escapes. Con ese orden, el circuito empieza a contar una historia clara.

Mantenimiento de sistemas neumáticos industriales

El mantenimiento en neumática suele ser más predecible de lo que parece: La mayoría de los problemas repetidos se deben a aire sucio, humedad, fugas o regulaciones mal ajustadas. Corregir eso impacta directamente en rendimiento y consumo energético.

Una buena rutina no se trata de “hacer más”, sino de revisar lo que más falla con un orden claro. Así se detectan síntomas antes de que se conviertan en paradas de línea, rechazos de calidad o herramientas con potencia irregular.

Inspección y cuidado del compresor

Se revisan ruidos anómalos, vibraciones y temperatura de trabajo, además de drenajes y presión de salida. Un compresor que trabaja fuera de su rango puede provocar variaciones de presión que se notan al final de la red como ciclos inestables.

También conviene vigilar la calidad del aire que entrega: Si hay arrastre de aceite o exceso de condensado, el problema puede escalar rápido. Un punto práctico es registrar incidencias y correlacionarlas con horarios de arranque y picos de consumo.

Sustitución de filtros y lubricación

Los filtros se saturan con partículas y agua, y eso genera caída de presión. El efecto típico es que la máquina “funciona”, pero cada vez más lenta, y la gente tiende a subir la presión para compensar, lo que empeora el consumo.

La lubricación, cuando se usa, debe ser estable y compatible con los materiales. Mezclar aceites o lubricar en exceso puede acumular residuos en válvulas. Si el fabricante indica funcionamiento sin lubricación, es mejor respetarlo y priorizar aire limpio y seco.

Detección y reparación de fugas

Las fugas son enemigas silenciosas: A veces no paran la máquina, pero obligan al compresor a trabajar más. Se detectan por sonido, por pruebas con agua jabonosa o con equipos de ultrasonidos en plantas grandes.

Al reparar, importa el detalle: Racores mal insertados, teflón mal aplicado o mangueras dañadas por flexión. Tras la reparación, es buena práctica verificar la presión en el punto de uso, porque una fuga menos puede cambiar el ajuste de caudal y la velocidad real.

Preguntas frecuentes

¿Qué presión se utiliza en sistemas neumáticos industriales?

La presión de trabajo más común suele estar alrededor de 6 bar, aunque puede variar según la máquina, el tipo de actuador y la fuerza requerida. En la práctica, lo importante es la presión disponible en el punto de consumo, porque las caídas en tuberías, filtros y válvulas pueden reducirla. Por seguridad y estabilidad, se regula por zonas y se evita “subir presión” como solución rápida a problemas de caudal, fugas o filtros saturados.

¿Cuál es la vida útil de los componentes neumáticos?

La vida útil depende más del estado del aire y del ciclo de trabajo que del componente en sí. Un cilindro o una válvula puede durar mucho si el aire está seco y filtrado, si no hay contaminantes y si las cargas están bien alineadas. Cuando aparecen agua, partículas o lubricación inadecuada, el desgaste se acelera. También influyen la temperatura ambiente, la vibración y la calidad del montaje de racores y mangueras.

¿Es posible automatizar circuitos neumáticos con PLC?

Sí, es habitual automatizarlos usando un PLC junto con electroválvulas y sensores de posición o presión. El PLC permite secuencias más complejas, diagnósticos y cambios de lógica sin modificar físicamente el circuito de aire. Aun así, el diseño debe contemplar la seguridad: Qué pasa si se corta la energía, si cae la presión o si un sensor falla. Por eso se combinan funciones neumáticas de seguridad con control eléctrico.

¿Qué certificaciones existen para equipos neumáticos?

En equipos neumáticos se suelen considerar normativas y certificaciones relacionadas con seguridad, compatibilidad y uso en entornos específicos. Por ejemplo, pueden aplicar marcados y requisitos para máquinas, directivas/reglamentos de seguridad en determinadas regiones o certificaciones para atmósferas explosivas cuando procede. También son relevantes normas de simbología y documentación de circuitos. Lo recomendable es revisar el uso real: Industria, riesgo, ambiente y exigencias del país donde se instala.

¿Cómo elegir el tamaño adecuado de un cilindro neumático?

Se elige a partir de la fuerza necesaria, la presión disponible real y un margen por pérdidas y rozamientos. Con esos datos se estima el diámetro, y luego se valida la carrera, el tipo de montaje, la amortiguación y si habrá cargas laterales. También importa la velocidad requerida, porque puede exigir más caudal del que la red entrega. Si el cilindro va a guiar una carga, conviene evaluar un cilindro guiado o un sistema mecánico que evite desalineaciones.

¿Por qué mi cilindro neumático golpea al final de carrera?

El golpe suele indicar exceso de velocidad, amortiguación mal ajustada o un caudal demasiado alto en el escape. También puede aparecer por variaciones de carga o por presión más alta de la necesaria. En muchos casos se corrige ajustando reguladores de caudal, revisando amortiguación del cilindro y verificando que la válvula y las líneas no estén sobredimensionadas para ese movimiento. Si el golpe persiste, se revisan holguras y alineación mecánica.

¿Cómo se reduce el consumo de aire comprimido sin perder rendimiento?

El primer paso es localizar fugas y eliminarlas, porque consumen aire sin aportar trabajo. Luego se revisan presiones por zona, evitando operar más alto de lo necesario. También ayuda a optimizar diámetros de tubería, reducir caídas de presión y usar reguladores de caudal para no mover actuadores más rápido de lo requerido. En algunas máquinas, funciones como soplados continuos se sustituyen por pulsos controlados, manteniendo el resultado con menos consumo.

¿Qué problemas causa la humedad en la red neumática?

La humedad puede oxidar partes internas, lavar lubricación, dañar sellos y provocar que válvulas se queden pegadas. Además, el agua arrastra suciedad y forma emulsiones con aceite, lo que complica el mantenimiento. En invierno, incluso puede generar bloqueos por congelación en puntos fríos. Por eso se usan secadores, purgas adecuadas y filtros, y se diseña la red con pendientes y puntos de drenaje para que el condensado no viaje hacia la máquina.

¿Cómo saber si tengo una caída de presión excesiva en la instalación?

Una señal típica es que la máquina funciona bien “en vacío”, pero pierde fuerza o velocidad cuando trabaja. Para confirmarlo, se mide presión en el compresor y en el punto de uso durante el ciclo, no solo en reposo. Si la diferencia aumenta al accionar, suele haber restricción: Filtros saturados, reguladores mal ajustados, diámetros insuficientes o demasiados accesorios. Corregir ese cuello de botella suele ser más efectivo que aumentar la presión de salida del compresor.

¿Se puede trabajar con aire sin lubricación en herramientas y válvulas?

En muchos casos sí, siempre que los componentes estén diseñados para ello y el aire esté limpio y seco. El error común es retirar lubricación sin mejorar filtración o secado, lo que acelera desgaste por contaminación. Si un sistema estuvo años lubricado y se quiere pasar a “sin lubricación”, se debe considerar que pueden quedar residuos internos que afecten válvulas. Lo ideal es seguir recomendaciones del fabricante y mantener una calidad de aire estable y controlada.

Conclusión

Cuando entiendes cómo funciona la neumática industrial, dejas de verla como “solo aire con presión” y empiezas a verla como un sistema completo: Generación, tratamiento, control y actuación. En este artículo el enfoque fue práctico, para que puedas reconocer qué hace cada parte y cómo se conectan entre sí. Ese es el primer paso para leer esquemas y evitar fallos típicos.

Te llevas ideas claras sobre principios de funcionamiento, componentes clave, tipos de sistemas y aplicaciones reales en planta. También viste por qué el aire limpio, la regulación correcta y el control de fugas cambian el rendimiento de forma directa. Con esa base, puedes dimensionar mejor, ajustar velocidades con criterio y mantener ciclos estables sin depender de “subir presión” como solución rápida.

Al final, lo más valioso es que puedas identificar causas probables antes de que un problema pare la producción. Si sigues profundizando, verás que muchos conceptos se conectan con la ingeniería mecánica y con la forma en que se diseñan y mantienen máquinas en entornos reales. En este sitio web hay más contenidos relacionados para ampliar esos temas con calma y con ejemplos aplicados.
