Turbomáquinas: El motor de la industria moderna

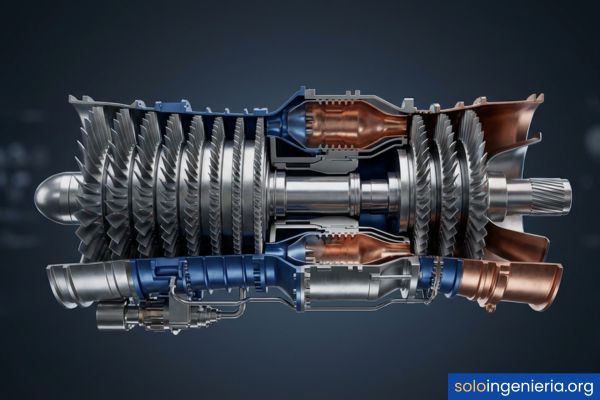

¿Qué son las turbomáquinas?

Si alguien mira una turbina o una bomba en funcionamiento, suele pensar que “solo” giran. Lo interesante es lo que no se ve: dentro, el fluido cambia su velocidad y su dirección, y ese cambio se convierte en energía útil. Ese intercambio ocurre en milésimas de segundo.

A continuación se explica con calma qué las hace especiales, por qué dominan tantas aplicaciones industriales y qué detalles marcan la diferencia entre que funcionen “bien” y que trabajen cerca de su límite. La idea clave es que el fluido y el rotor se influyen mutuamente, y de esa interacción sale el rendimiento.

Definición técnica y concepto fundamental

Una turbomáquina es una máquina rotodinámica donde un fluido atraviesa un rotor con álabes y, al hacerlo, intercambia energía con él. En términos prácticos, el rotor puede entregar energía al fluido (como en una bomba) o recibirla del fluido (como en una turbina).

El concepto fundamental es que el intercambio se produce por cambio de cantidad de movimiento del fluido dentro del rodete. El rotor no “empuja” al fluido de forma estática: lo acelera y lo redirige. Por eso el análisis se apoya en velocidades, ángulos y torques.

Principio de funcionamiento

El fluido entra con una velocidad y un ángulo determinados, atraviesa canales formados por álabes y sale con otra velocidad y otro ángulo. Ese cambio genera un par sobre el eje. La energía transferida depende del cambio del momento angular del fluido.

En una bomba, el rotor incrementa la energía del fluido y luego el difusor o la voluta transforma parte de esa energía cinética en presión. En una turbina sucede al revés: el fluido pierde energía y el eje la recibe en forma de potencia mecánica.

Diferencia con máquinas de desplazamiento positivo

En una máquina de desplazamiento positivo, el fluido queda atrapado en un volumen que cambia, como un pistón, engranajes o lóbulos. La energía se transfiere “por porciones”, con pulsaciones y caudales más ligados al ciclo mecánico.

En una turbomáquina, el flujo es esencialmente continuo. El caudal y la carga no se fijan por un volumen encerrado, sino por el equilibrio entre el sistema y la curva de la máquina. Por eso su comportamiento cambia mucho al variar la instalación, la velocidad o el fluido.

Clasificación de las turbomáquinas

Clasificarlas ayuda a entender qué geometría conviene, qué rango de caudales es razonable y qué tipo de pérdidas dominarán. No es una etiqueta académica: escoger “axial” o “centrífuga”, por ejemplo, cambia por completo el diseño del rodete, el difusor y la estabilidad.

A continuación se resume una clasificación práctica, usando tres criterios: dirección del flujo, sentido del intercambio de energía y tipo de fluido de trabajo. Un mismo equipo puede describirse con más de un criterio a la vez.

Criterio	Tipos	Ejemplos típicos
Dirección del flujo	Axiales, radiales (centrífugas), mixtas	Compresor axial, bomba centrífuga, bomba de flujo mixto
Intercambio de energía	Generadoras, motoras	Bomba, ventilador, compresor / Turbina hidráulica, turbina de gas
Fluido de trabajo	Hidráulicas, térmicas	Bombas y turbinas de agua / Turbinas de vapor, compresores de aire

Según la dirección del flujo

La dirección del flujo se define comparando la velocidad del fluido con el eje de rotación. Esta clasificación es muy útil porque anticipa el tamaño del equipo, la relación entre caudal y altura, y la complejidad de la carcasa.

Además, orienta sobre el tipo de canalización que se necesita en la entrada y salida. Una mala adaptación del flujo al rotor suele traducirse en pérdidas y vibraciones, incluso si el rodete está bien calculado.

Turbomáquinas axiales

En las axiales, el fluido avanza aproximadamente paralelo al eje. Suelen manejar caudales grandes con incrementos de presión moderados por etapa. Por eso aparecen con frecuencia en ventilación, compresión multietapa y propulsión.

Su punto delicado es la estabilidad: a cargas parciales pueden aparecer pérdidas por separación. El ajuste del ángulo de los álabes y el diseño del estator son críticos para evitar caída brusca de rendimiento.

Turbomáquinas radiales o centrífugas

En las radiales, el fluido entra cerca del eje y sale hacia la periferia, o al revés según el tipo. En bombas centrífugas, el rodete incrementa la energía y la carcasa ayuda a convertir velocidad en presión.

Son robustas y muy comunes en la industria. Para una misma potencia, suelen tolerar mejor variaciones de instalación que una axial, aunque no están libres de problemas como recirculación o cavitación si la succión es deficiente.

Turbomáquinas de flujo mixto

En flujo mixto, el fluido combina componentes axial y radial. Se usan cuando se busca un punto intermedio entre alto caudal axial y alta carga centrífuga. Aparecen en bombeo de gran caudal y alturas medias.

El diseño mezcla rasgos de ambos mundos y exige cuidado en el difusor. Una transición mal resuelta entre rodete y carcasa puede generar pérdidas importantes y ruido hidráulico.

Según el intercambio de energía

Este criterio separa si la máquina entrega energía al fluido o si la extrae. Suena obvio, pero ayuda a no confundir magnitudes: en una bomba se habla de altura y potencia absorbida; en una turbina, de salto y potencia entregada.

También cambia qué se considera “operación segura”. En una máquina motora, el control del caudal y del par es clave para proteger el eje y el generador.

Turbomáquinas generadoras: bombas, compresores y ventiladores

Las generadoras elevan presión o energía del fluido usando potencia mecánica externa. En líquidos se habla más de bombas; en gases, compresores y ventiladores, según el nivel de aumento de presión.

La diferencia práctica suele estar en el salto de presión y en el tratamiento del gas. Cuando la compresibilidad importa, el análisis incluye temperatura, densidad variable y eficiencia politrópica.

Turbomáquinas motoras: turbinas hidráulicas y de gas

Las motoras convierten energía del fluido en potencia en el eje. En hidráulica, el salto disponible y el caudal definen la selección de tipo de turbina. En gas o vapor, entran en juego además temperaturas elevadas y materiales.

En estas máquinas, las pérdidas se reflejan como menor potencia útil. El control del flujo en condiciones transitorias puede ser tan importante como el rendimiento máximo, especialmente en generación eléctrica.

Según el fluido de trabajo

El tipo de fluido condiciona todo: densidad, viscosidad, riesgo de cavitación, transferencia térmica y sellado. No se diseña igual para agua fría que para vapor sobrecalentado o aire a alta velocidad.

Además, el fluido define el mantenimiento. La presencia de sólidos, corrosión o altas temperaturas cambia la elección de materiales y tolerancias.

Turbomáquinas hidráulicas

Trabajan con líquidos, típicamente agua o soluciones industriales. Muchas operan cerca de presión atmosférica en succión, lo que las hace sensibles a cavitación si la instalación no ofrece NPSH suficiente.

En este grupo entran bombas y turbinas hidráulicas. La limpieza del fluido y la calidad del sellado influyen directamente en la vida de cojinetes y cierres.

Turbomáquinas térmicas

Trabajan con gases o vapores, donde la densidad cambia con presión y temperatura. Se incluyen turbinas de gas, turbinas de vapor, compresores y sopladores. Aquí el balance energético se mezcla con fenómenos térmicos.

La expansión o compresión genera cambios de temperatura apreciables. La eficiencia real depende mucho de pérdidas aerodinámicas y del control de fugas internas, especialmente en etapas múltiples.

Componentes principales de una turbomáquina

Aunque existan muchas configuraciones, casi todas comparten una “familia” de piezas: un rotor que intercambia energía, elementos fijos que guían el flujo y sistemas mecánicos que soportan el eje. Entenderlos permite diagnosticar fallas típicas sin depender de suposiciones.

A continuación se describen los componentes que más influyen en desempeño y confiabilidad. Pequeños errores de alineación o sellado pueden degradar mucho el rendimiento, incluso con un buen diseño hidráulico.

Rotor o rodete

El rotor es el componente giratorio con álabes o canales. Su geometría fija cómo entra y sale el fluido, y por tanto define la transferencia de energía. En bombas, suele ser el impulsor; en turbinas, el rodete receptor.

Su diseño debe equilibrar hidráulica y mecánica. La resistencia a la fatiga y la integridad ante vibraciones son tan importantes como la eficiencia, porque el rotor trabaja con esfuerzos cíclicos y, a veces, a altas rpm.

Estator y carcasa

El estator agrupa elementos fijos que guían el flujo, como difusores, distribuidores o álabes guía. La carcasa encierra el conjunto, soporta presiones y forma el camino del fluido hacia la descarga o el escape.

Ambos influyen en pérdidas por fricción y recirculación. Una carcasa mal dimensionada puede provocar separación del flujo y aumentar ruido, además de penalizar la conversión de energía cinética en presión.

Sistema de álabes

Los álabes son superficies que orientan y aceleran el fluido. Pueden estar en el rotor, en el estator o en ambos. Su perfil y su ángulo de ataque determinan qué tan suave es el paso del fluido.

En máquinas térmicas, la aerodinámica es crítica. Pequeñas rugosidades, erosión o depósitos alteran el perfil y reducen la eficiencia, por eso el control de calidad y la inspección periódica tienen tanto peso.

Elementos de sellado y cojinetes

Los sellos reducen fugas entre zonas de distinta presión, y los cojinetes soportan el eje permitiendo giro con mínima fricción. En bombas industriales es común encontrar sellos mecánicos; en turbinas, laberintos y sellos especializados.

Su estado define la confiabilidad operativa. Una fuga interna puede no verse desde fuera y aun así “comerse” parte del caudal útil. Para medir holguras y verificar ajustes, resulta muy útil dominar la metrología dimensional.

Fundamentos teóricos de las turbomáquinas

La teoría no está para complicar: ayuda a predecir qué pasará cuando cambie el caudal, la velocidad o el diámetro. Con unas pocas ideas se puede entender por qué dos máquinas “parecidas” se comportan distinto.

A continuación se presentan las herramientas más usadas en análisis y diseño. Son la base para leer curvas, estimar potencia y anticipar pérdidas sin depender solo de ensayo y error.

Ecuación de Euler para turbomáquinas

La ecuación de Euler relaciona el trabajo específico intercambiado con el cambio de momento angular del fluido entre entrada y salida del rotor. En forma conceptual, dice que la energía transferida depende de la velocidad periférica del rotor y de la componente tangencial de la velocidad del fluido.

Se usa para estimar altura en bombas o potencia en turbinas a partir de triángulos de velocidades. Su valor práctico es que conecta geometría y operación con energía, sin necesidad de medir directamente el par en cada punto.

Triángulos de velocidades

Los triángulos de velocidades representan tres magnitudes: velocidad absoluta del fluido, velocidad relativa respecto al álabe y velocidad periférica del rotor. Con ellos se visualiza si el flujo entra “bien orientado” o golpea el álabe con incidencia.

Ayudan a explicar pérdidas por choque y separación. Una pequeña incidencia puede generar vórtices y elevar el consumo de potencia. Por eso se ajustan ángulos y se diseñan álabes guía para alinear el flujo.

Coeficientes adimensionales y leyes de semejanza

Para comparar máquinas de distinto tamaño se usan coeficientes adimensionales: de caudal, de altura o presión, de potencia y de rendimiento. Estos números permiten escalar resultados de un modelo a un prototipo en rangos donde la semejanza sea válida.

Las leyes de semejanza relacionan cómo cambian caudal, altura y potencia con la velocidad y el diámetro. Son esenciales cuando se evalúa variar rpm o recortar un impulsor, porque dan tendencias rápidas antes de ensayar.

Velocidad específica

La velocidad específica es un parámetro que combina caudal, altura y velocidad de giro para ubicar a la máquina en un “mapa” de comportamiento. No es una velocidad física del rotor, sino un indicador del tipo de geometría más adecuada.

Con ella se decide si conviene una máquina axial, radial o mixta para un punto de operación. Elegir una geometría fuera de su rango típico suele forzar pérdidas y reducir estabilidad, incluso aunque la potencia sea suficiente.

Rendimiento y curvas características

En turbomáquinas, no basta con saber la potencia nominal. Lo que importa es cómo se comporta a distintos caudales y alturas o presiones. Por eso las curvas características son el “lenguaje” con el que se habla de operación real.

A continuación se detallan los rendimientos más comunes y cómo leer las curvas sin enredos. El objetivo es identificar el punto donde trabaja con menor energía desperdiciada.

Rendimiento hidráulico, volumétrico y mecánico

El rendimiento hidráulico mide cuánta energía se pierde por fricción, turbulencia y choques dentro de los canales. El volumétrico se asocia a fugas internas: parte del fluido recircula y no contribuye a la salida útil.

El mecánico contempla pérdidas por fricción en cojinetes, sellos y ventilación del rotor. El rendimiento total resulta de combinar estos efectos, por eso una máquina puede tener buen diseño hidráulico y aun así rendir mal si el sellado está degradado.

Curvas características de operación

En bombas se usan curvas de altura vs. caudal, potencia vs. caudal y rendimiento vs. caudal, normalmente a una velocidad fija. En compresores se añaden mapas de presión, caudal corregido e islas de eficiencia.

Estas curvas no existen aisladas: se cruzan con la curva del sistema. El punto de operación real es donde la máquina y la instalación “se ponen de acuerdo”. Por eso modificar válvulas, tuberías o filtros cambia el funcionamiento.

Punto óptimo de funcionamiento

El punto óptimo, conocido como BEP en bombas, es donde el rendimiento es máximo y las fuerzas hidráulicas tienden a ser más equilibradas. Operar cerca de ese punto suele reducir vibración, ruido y desgaste.

Alejarse demasiado puede aumentar la recirculación interna y las cargas radiales. Trabajar lejos del óptimo no siempre rompe la máquina, pero sí acelera el deterioro. Esto se nota en sellos, rodamientos y consumo eléctrico.

Fenómenos críticos en turbomáquinas

Una turbomáquina puede estar bien seleccionada y aun así fallar si aparece un fenómeno crítico. Algunos se detectan por sonido o vibración; otros se manifiestan como caída de caudal, pérdida de presión o picos de potencia.

A continuación se describen los más comunes y cómo se previenen desde instalación, operación y diseño. Identificarlos temprano suele evitar daños costosos.

Cavitación: causas, efectos y prevención

La cavitación ocurre cuando la presión local cae por debajo de la presión de vapor del líquido y se forman burbujas. Al colapsar, generan microimpactos que erosionan superficies y producen ruido característico.

El punto de partida suele estar en succión: pérdidas en tubería, altura de aspiración excesiva o temperatura elevada. Una instalación “estrangulada” en succión es una receta típica para cavitar.

Aspecto	Descripción	Medidas habituales
Causas	Presión baja en succión, pérdidas por fricción, entrada con vórtices, temperatura alta	Aumentar NPSH disponible, reducir pérdidas, mejorar diseño de succión, controlar temperatura
Efectos	Ruido, vibración, erosión del rodete, caída de altura y rendimiento	Monitoreo de vibración, inspección de impulsor, operación cerca del punto óptimo
Prevención	Diseño e instalación correctos, control de régimen, evitar estrangulamiento en succión	Dimensionar tubería, evitar codos cercanos, usar inducer o bombas adecuadas

Golpe de ariete

El golpe de ariete es un transitorio de presión en tuberías por cambios rápidos de velocidad del fluido, como cierres bruscos de válvulas o paradas de bomba. Puede producir picos de presión que superen la resistencia del sistema.

Se controla con maniobras suaves y dispositivos de protección. Una válvula que cierra en segundos puede generar sobrepresiones enormes dependiendo de la longitud de la línea, elasticidad y velocidad del fluido.

Pérdidas internas y externas

Las pérdidas internas incluyen fricción en canales, recirculación en holguras y choques por mala incidencia. Las externas se asocian a tuberías, accesorios, entradas mal diseñadas y difusores o volutas poco eficientes.

Reducir pérdidas es un trabajo de detalle. Mejorar el acabado, controlar holguras y cuidar transiciones geométricas suele dar resultados más consistentes que “subir potencia” para compensar.

Inestabilidades de flujo: surge y stall

En compresores, el stall (pérdida) ocurre cuando el flujo se separa en los álabes, y el surge (bombeo) es una oscilación global del caudal y la presión. Ambos pueden generar vibraciones fuertes y daño si se sostienen.

Se previenen con control de operación y márgenes adecuados en el mapa del compresor. Trabajar demasiado cerca del límite de estabilidad puede provocar oscilaciones que no se corrigen “forzando” el equipo, sino rediseñando control o condiciones.

Aplicaciones industriales de las turbomáquinas

La razón por la que están en tantos sectores es simple: mueven grandes caudales, entregan potencias elevadas y pueden operar de forma continua. Desde plantas eléctricas hasta redes de agua, aparecen donde el flujo importa.

A continuación se muestran aplicaciones típicas y qué se busca en cada una. En cada industria cambian las prioridades: rendimiento, confiabilidad, ruido, peso o mantenimiento.

Generación de energía eléctrica

Las turbinas hidráulicas convierten energía potencial del agua en potencia mecánica y luego eléctrica. En vapor y gas, las turbinas transforman energía térmica en trabajo, normalmente dentro de ciclos termodinámicos con calderas y recuperadores.

En estos sistemas, el rendimiento total depende también de equipos auxiliares. La integración con intercambiadores de calor influye en el consumo de combustible y en la estabilidad térmica cuando hay recuperación de energía.

Industria aeronáutica y propulsión

Los motores a reacción se apoyan en compresores y turbinas multietapa para elevar presión, mezclar combustible y extraer potencia. Aquí el peso, la eficiencia y la resistencia a temperatura alta son determinantes.

La aerodinámica interna es extremadamente fina. Pequeñas desviaciones en perfiles o holguras pueden degradar el empuje. Por eso se usan materiales avanzados, refrigeración de álabes y controles precisos.

Sistemas de bombeo y abastecimiento de agua

Las bombas centrífugas dominan redes de abastecimiento, riego y procesos industriales. Se seleccionan por caudal, altura manométrica, NPSH y eficiencia, considerando también variaciones diarias de demanda.

Una estación de bombeo estable no depende solo de la bomba. El diseño de la succión, la instrumentación y la estrategia de arranque/parada suelen decidir si habrá cavitación, golpes de ariete o consumo excesivo.

Procesos industriales y sistemas HVAC

En industria, ventiladores, sopladores y compresores mueven aire, gases de proceso y vapores. En HVAC, ventiladores y bombas circulan aire y agua helada o caliente para climatización.

En estas instalaciones, el consumo energético es un foco importante. Un variador de velocidad y un buen ajuste del punto de operación pueden ahorrar energía sin necesidad de cambiar el equipo, si el sistema está bien caracterizado.

Ejemplos de turbomáquinas más utilizadas

En el día a día industrial, algunas turbomáquinas aparecen una y otra vez por su versatilidad. Entender sus rasgos típicos ayuda a reconocer por qué fallan, cómo se controlan y qué señales indican operación fuera de rango.

A continuación se describen ejemplos muy comunes y sus puntos más relevantes. En todos los casos, la selección correcta y la instalación suelen pesar tanto como el equipo.

Bombas centrífugas

Son las más usadas en líquidos por su simplicidad y buena relación costo-rendimiento. Funcionan bien en caudales medios a altos y alturas moderadas, aunque existen diseños multietapa para alturas mayores.

Sus problemas típicos aparecen por succión deficiente, recirculación y sellos mal ajustados. Una bomba que “suena a grava” suele estar avisando cavitación, y conviene revisar de inmediato NPSH, temperatura y pérdidas en la línea.

Compresores axiales y centrífugos

Los axiales se usan cuando se necesita gran caudal con compresión distribuida en muchas etapas, como en turbinas de gas. Los centrífugos son comunes en procesos industriales por su robustez y por alcanzar relaciones de compresión interesantes con menos etapas.

En ambos, el control de estabilidad es crucial. Operar cerca del surge puede producir oscilaciones violentas. Por eso se emplean válvulas de recirculación, control anti-surge y monitoreo continuo de variables.

Turbinas hidráulicas y de vapor

Las hidráulicas se seleccionan según salto y caudal disponibles, y se integran con generadores y sistemas de control. Las de vapor trabajan en plantas térmicas y ciclos combinados, donde el vapor se expande para producir potencia.

En turbinas, el mantenimiento de álabes y sellos internos es determinante. La erosión, incrustaciones o fugas pueden reducir potencia sin señales obvias al inicio, por eso el monitoreo de rendimiento es habitual.

Ventiladores y sopladores industriales

Los ventiladores mueven grandes volúmenes de aire con incrementos de presión relativamente bajos. Los sopladores suelen entregar presiones mayores y se emplean en combustión, transporte neumático y aireación.

El ruido y la vibración pueden ser indicadores de problemas de flujo o desbalance. Un ventilador no “se arregla” solo aumentando rpm: primero se revisa el sistema, filtros, compuertas y pérdidas para evitar operar fuera del rango eficiente.

Preguntas frecuentes

¿Cuál es la diferencia entre turbomáquinas axiales y radiales?

La diferencia principal está en cómo se mueve el fluido respecto al eje: en una axial, el flujo avanza casi paralelo al eje, mientras que en una radial cambia de dirección hacia la periferia (o desde ella). Eso afecta el rango de caudal y presión: las axiales suelen manejar caudales mayores por etapa y las radiales suelen lograr aumentos de presión más altos con buena robustez. En la práctica, también cambian la sensibilidad a inestabilidades y el tipo de carcasa y difusor.

¿Para qué sirve la ecuación de Euler en turbomáquinas?

Sirve para relacionar la energía intercambiada entre el rotor y el fluido con el cambio de la componente tangencial de la velocidad del fluido, considerando la velocidad periférica del rotor. Con esa relación se puede estimar altura en bombas o potencia en turbinas a partir de la geometría y de los triángulos de velocidades. Es especialmente útil porque conecta el análisis del flujo con resultados medibles, sin depender únicamente de pruebas experimentales para cada condición.

¿Qué provoca la cavitación en una bomba centrífuga?

La cavitación aparece cuando la presión en la entrada del rodete o en zonas internas cae por debajo de la presión de vapor del líquido, formándose burbujas que luego colapsan. Suele provocarla una succión mal diseñada, pérdidas altas en tubería, filtros obstruidos, codos muy cercanos a la entrada, nivel de líquido insuficiente o temperatura elevada. Sus síntomas típicos son ruido, vibración y caída de rendimiento, y si persiste, puede erosionar el impulsor y dañar sellos.

¿Cómo se selecciona la turbomáquina adecuada para un proceso?

Se parte del punto de operación: caudal requerido, altura o incremento de presión, condiciones de succión, tipo de fluido y rango de variación esperado. Luego se comparan curvas del fabricante, buscando operar cerca del punto de mejor eficiencia y verificando restricciones como NPSH, potencia disponible, temperatura y compatibilidad de materiales. También se considera la instalación real: pérdidas en tuberías, control (válvulas o variador), arranques y transitorios. Una selección correcta prioriza estabilidad y confiabilidad, no solo el valor nominal.

¿Qué diferencia hay entre una bomba y un compresor?

Ambos entregan energía al fluido, pero una bomba trabaja principalmente con líquidos, donde la densidad cambia poco, y se habla de altura o presión con enfoque hidráulico. Un compresor trabaja con gases, donde la densidad cambia mucho con la presión, y el proceso incluye variaciones importantes de temperatura. Por eso el compresor suele analizarse con mapas y variables corregidas, además de eficiencias politrópicas o isentrópicas. En operación, el compresor es más sensible a inestabilidades como surge.

¿Qué señales indican que una turbomáquina está trabajando fuera de su rango?

Las señales más comunes son aumento de vibración, ruido anormal, calentamiento de cojinetes, consumo eléctrico más alto de lo esperado y caída de presión o caudal. En bombas también puede verse inestabilidad del manómetro, presencia de aire o cavitación; en compresores, oscilaciones de caudal y presión cercanas al surge. Lo importante es relacionar el síntoma con la condición de proceso: válvulas mal posicionadas, filtros sucios, cambios de densidad o modificaciones en la red de tuberías.

¿Cómo influye la viscosidad del fluido en el desempeño?

Al aumentar la viscosidad, crecen las pérdidas por fricción dentro de la máquina y en la instalación, lo que reduce el rendimiento y puede desplazar el punto de operación. En bombas, un líquido viscoso suele disminuir el caudal real y aumentar la potencia requerida para una misma condición aparente. Además, cambia la forma de las curvas y puede aumentar la tendencia a recirculación interna. Por eso se aplican correcciones de rendimiento o se seleccionan diseños específicos cuando el fluido no es “tipo agua”.

¿Por qué es importante el alineamiento del eje y el estado de los rodamientos?

Porque el conjunto giratorio trabaja con cargas dinámicas y cualquier desalineación crea esfuerzos adicionales que aumentan vibración y temperatura. Un rodamiento deteriorado puede introducir holguras, afectar sellos y provocar roce interno, lo que a su vez incrementa pérdidas y riesgo de falla catastrófica. Además, la vibración puede confundirse con problemas hidráulicos, así que mantener alineación y rodamientos en buen estado ayuda a diagnosticar con más claridad. En máquinas de alta velocidad, esta disciplina es todavía más crítica.

¿Qué papel tienen los sellos internos en la eficiencia?

Los sellos internos reducen fugas desde zonas de alta presión hacia zonas de baja presión dentro de la máquina. Si esas fugas aumentan por desgaste o holguras, parte del caudal “se pierde” recirculando y ya no aporta energía útil, por lo que cae el rendimiento volumétrico. Además, las fugas pueden generar calentamiento local y alterar la estabilidad del flujo. Aunque el equipo siga girando “normal”, una degradación de sellos puede explicar por qué ya no alcanza la presión o el caudal esperados.

¿Cuándo tiene sentido usar variador de velocidad en lugar de estrangular con válvula?

Tiene sentido cuando el sistema opera muchas horas lejos del punto óptimo o cuando la demanda cambia con frecuencia. Reducir velocidad suele desplazar la curva de la máquina de manera más eficiente que desperdiciar energía en una válvula, especialmente en bombas y ventiladores. Además, al bajar rpm se reducen vibraciones y riesgo de cavitación en ciertos escenarios, porque cambia la energía impartida al fluido. Aun así, se debe verificar que el equipo sea estable a bajas velocidades y que el control mantenga el proceso dentro de límites seguros.

Conclusión

En una turbomáquina, lo decisivo no es solo que el rotor gire, sino cómo el fluido entra, se guía y sale. Tú ya viste que el intercambio de energía se entiende con herramientas claras como Euler y los triángulos de velocidades. Con esa base, el comportamiento deja de parecer “misterioso”.

Si tú identificas el tipo de máquina por su flujo, su función y su fluido de trabajo, te resulta más fácil interpretar curvas, ubicar el punto óptimo y anticipar problemas. También puedes reconocer fenómenos críticos como cavitación, golpe de ariete o inestabilidades en compresores. Ese enfoque te sirve para operar con más seguridad y para elegir mejor en proyectos y mantenimiento.

Cuando tú conectas teoría, componentes y operación real, el rendimiento se vuelve algo que se puede explicar y mejorar con criterios técnicos. Además, si te interesa seguir ampliando esta base, en este sitio web hay más contenidos de ingeniería mecánica y temas relacionados, como diseño de máquinas, donde se entienden mejor las decisiones que hacen confiable a un equipo rotativo.
