Metrología dimensional

¿Qué es la metrología dimensional?

En fabricación, casi todos los problemas serios empiezan con algo pequeño: una medida que “parece” correcta, una regla mal apoyada o una tolerancia interpretada con prisa. Lo curioso es que el fallo suele descubrirse tarde, cuando ya hubo retrabajos, devoluciones o paros de línea. La metrología dimensional existe para cortar ese riesgo antes de que se vuelva caro.

Se trata del conjunto de métodos y buenas prácticas para medir geometría: longitudes, diámetros, ángulos, formas y estado superficial. No es solo “tomar medidas”; es decidir cómo medir, con qué instrumento, bajo qué condiciones y con qué incertidumbre. Ese enfoque permite que dos personas, en dos turnos distintos, lleguen a conclusiones comparables.

En la práctica industrial, medir bien significa que el resultado se puede defender: se sabe qué patrón se usó, cuándo se calibró el instrumento y qué margen de duda existe. Ese margen no es un error “malo”; es información útil para decidir. Sin incertidumbre declarada, una medida puede ser engañosa, aunque el número se vea “bonito”.

También es una disciplina de comunicación. Planos, tolerancias e reportes de inspección crean un lenguaje común entre diseño, producción y calidad. Cuando ese lenguaje se aplica con orden, se evitan discusiones del tipo “a mí me dio diferente”. La meta es la repetibilidad y la trazabilidad, no la adivinanza.

Definición y conceptos fundamentales

Para entenderla de forma clara, conviene separar los conceptos que más se usan en taller y laboratorio. A continuación se listan los básicos, con una explicación corta para que se identifiquen rápido en planos, reportes y conversaciones técnicas.

Estos conceptos aparecen en calibraciones, auditorías y rutinas de inspección. Cuando se dominan, es más fácil elegir instrumentos, fijar tolerancias realistas y detectar por qué una medición no cuadra con otra.

• Magnitud geométrica: Propiedad medible de una pieza, como longitud, diámetro, ángulo, planitud o circularidad.
• Valor medido: Resultado numérico obtenido con un instrumento y un método definidos, en unas condiciones específicas.
• Incertidumbre: Rango razonable dentro del cual puede estar el valor real; ayuda a tomar decisiones sin falsa seguridad.
• Tolerancia: Límite permitido por el diseño; define la variación aceptable sin afectar función o ensamblaje.
• Patrón: Referencia conocida (por ejemplo, un bloque patrón) usada para calibrar o verificar instrumentos.
• Trazabilidad: Cadena documentada que conecta una medición con patrones nacionales o internacionales, sin saltos.

Diferencia con otras ramas de la metrología

La metrología se divide por el tipo de magnitud que se mide y por el contexto donde se controla. Aunque comparten principios como calibración e incertidumbre, cambian instrumentos, normas y hasta riesgos típicos.

La siguiente tabla ayuda a ubicar la metrología dimensional frente a otras ramas frecuentes en la industria. Así se entiende por qué un procedimiento válido para temperatura no necesariamente sirve para medir una conicidad.

Rama de la metrología	¿Qué mide?	Ejemplos de instrumentos	Dónde suele aplicarse
Dimensional	Geometría: longitudes, ángulos, formas, rugosidad	Calibrador, micrómetro, CMM, rugosímetro	Mecanizado, inspección, ensamble
Eléctrica	Voltaje, corriente, resistencia, potencia	Multímetro, calibrador de lazo, osciloscopio	Automatización, mantenimiento, electrónica
Térmica	Temperatura, transferencia de calor	Termopares, termómetros patrón, cámaras térmicas	Procesos, hornos, control de calidad
Presión y vacío	Presión manométrica/absoluta, vacío	Manómetros, calibradores de presión, bombas de vacío	Hidráulica, neumática industrial, procesos
Química	Composición, concentración, pH	Espectrómetros, tituladores, pH-metros	Laboratorio, alimentos, farmacéutica

Fundamentos de metrología dimensional

Más allá del instrumento, hay fundamentos que se repiten en cualquier medición confiable. Si uno de ellos falla, la medida puede cambiar aunque la pieza sea la misma. Por eso se consideran parte del “método”, no un detalle extra.

A continuación se muestran fundamentos prácticos. Funcionan como una lista mental antes de medir: qué controlar, qué documentar y qué revisar para que el resultado sea consistente.

• Selección del instrumento: Debe tener resolución y rango adecuados; medir con “lo que haya” suele crear lecturas engañosas.
• Fuerza y técnica de contacto: La presión al medir puede deformar piezas pequeñas o blandas y alterar el resultado.
• Alineación y referencia: Un mal apoyo o un eje mal alineado cambia lecturas de diámetros, concentricidad o paralelismo.
• Condición superficial: Rebabas, suciedad o aceite afectan el asiento del instrumento y el valor final.
• Compensación térmica: Temperatura de pieza e instrumento influye en dimensiones; el control térmico evita sorpresas.
• Registro y repetición: Medir más de una vez y anotar condiciones ayuda a detectar dispersión y errores humanos.

Importancia de la metrología dimensional en la industria

En industria, una medida no es un número aislado: es una decisión. Con ella se acepta o rechaza una pieza, se ajusta una máquina o se valida un proveedor. Cuando la medición es débil, la decisión también lo es, y aparecen costos ocultos: retrabajos, chatarra, quejas y tiempo perdido.

Además, la medición dimensional conecta diseño con fabricación. Si el plano define tolerancias, pero nadie puede verificarlas de forma repetible, el control se vuelve subjetivo. La metrología dimensional convierte requisitos del plano en evidencia medible, lo que reduce discusiones y acelera liberaciones de producción.

“Lo que no se mide con método, no se puede controlar con confianza; y lo que no se controla, termina costando más de lo que parece”.

También tiene un impacto directo en desempeño y seguridad. Un pequeño desajuste en un eje, un sello o un asiento puede producir vibraciones, fugas o desgaste prematuro. En equipos térmicos, por ejemplo, una mala geometría puede afectar el ensamble y el rendimiento de intercambiadores de calor, donde la alineación y el contacto importan.

Control de calidad y aseguramiento de tolerancias

El control de calidad no se trata de “inspeccionar por inspeccionar”. La idea es confirmar que la variación del proceso se mantiene dentro de límites funcionales. Para eso, las tolerancias deben medirse con el instrumento correcto y un método repetible.

Cuando la medición es consistente, se pueden detectar tendencias: herramientas que se desgastan, máquinas que se desalinean o lotes que cambian por materia prima. Medir bien permite corregir antes de que el producto falle, en lugar de descubrirlo cuando ya llegó al cliente.

Cumplimiento de normas y estándares internacionales

Muchas industrias requieren evidencia de que las mediciones son trazables y comparables entre plantas o proveedores. En auditorías, no basta con decir “se midió”; se pide procedimiento, identificación del equipo, estado de calibración y criterio de aceptación.

Además, las normas ayudan a interpretar tolerancias geométricas y a reportar resultados sin ambigüedad. En procesos con cambios térmicos, como los tratamientos térmicos de metales, la verificación dimensional antes y después es clave para confirmar deformaciones y decidir correcciones de proceso.

Instrumentos de medición dimensional

Los instrumentos se eligen según la precisión requerida, la forma de la pieza y el volumen de medición. Un mismo diámetro puede medirse con varios equipos, pero no todos dan el mismo nivel de confianza ni la misma velocidad.

La siguiente tabla resume herramientas comunes y su uso típico. No reemplaza una selección formal, pero ayuda a ubicar qué instrumento suele resolver cada necesidad en piso o laboratorio.

Instrumento	Tipo	¿Qué mide mejor?	Ventaja principal	Limitación común
Calibrador (pie de rey)	Directa	Longitudes, diámetros externos/internos, profundidades	Versátil y rápido	Menor precisión que un micrómetro
Micrómetro	Directa	Diámetros y espesores con alta precisión	Mayor resolución	Rango limitado por marco
Regla / cinta	Directa	Medidas generales	Simple y económica	Alta influencia del operador
Comparador de carátula	Indirecta	Desviaciones respecto a una referencia	Detecta variaciones pequeñas	No entrega “valor absoluto” por sí solo
Bloques patrón	Indirecta	Referencias de longitud	Base para calibración y verificación	Requiere manejo cuidadoso
CMM	Avanzada	Geometría 3D y GD&T	Alta capacidad y reportes completos	Requiere programación y control ambiental
Escáner 3D / óptico	Avanzada	Superficies complejas, nube de puntos	Rápido para formas libres	Sensible a brillo, textura y alineación

Instrumentos de medición directa

Se llaman “directos” porque entregan un valor de longitud o dimensión de forma inmediata, sin comparar contra un patrón en cada lectura. Son los más usados en taller por su velocidad, pero requieren buena técnica.

La clave es no confundir rapidez con confiabilidad. Un instrumento directo mal usado puede dar lecturas repetibles y aun así equivocadas, por ejemplo, por una mala alineación o por medir sobre una rebaba.

Calibradores y pie de rey

El calibrador mide exteriores, interiores y profundidades con una sola herramienta. Es ideal para verificaciones rápidas en producción, selección de piezas y control básico de dimensiones. Su versatilidad lo vuelve el “primer filtro” en muchas inspecciones.

Para obtener buenas lecturas, conviene apoyar correctamente las mordazas, mantener el instrumento limpio y evitar inclinarlo. El error típico es “morder” la pieza en diagonal, lo que infla o reduce la medida según el caso.

Micrómetros

El micrómetro se usa cuando se necesita más precisión, por ejemplo, en diámetros críticos o espesores ajustados. Existen variantes para exteriores, interiores y profundidades, y modelos con trinquete para controlar la fuerza de medición.

Su buen desempeño depende de técnica y condición del husillo. Conviene verificar cero, limpiar caras de contacto y medir en varios puntos si la pieza puede estar ovalada. El micrómetro no corrige por sí mismo una mala selección del punto de medición.

Reglas graduadas y cintas métricas

Son útiles para mediciones generales, trazado, verificación rápida de longitudes grandes y trabajos donde la tolerancia es amplia. En mantenimiento y montaje siguen siendo indispensables por su practicidad.

Su mayor riesgo es la lectura subjetiva: paralaje, mala referencia de cero o flexión de la cinta. En piezas críticas no deberían ser la herramienta final de aceptación, sino un apoyo para dimensionamiento preliminar.

Instrumentos de medición indirecta

En medición indirecta, el instrumento suele indicar cuánto se desvía una pieza respecto a una referencia, no necesariamente el valor absoluto. Esto es muy potente para control de variaciones pequeñas en producción.

También se usa para calibración y verificación de otros instrumentos. En estos casos, la calidad del patrón y la estabilidad del montaje importan tanto como el indicador.

Comparadores de carátula

El comparador detecta cambios pequeños en altura o posición, por ejemplo, descentramiento, alabeo o paralelismo relativo. Se monta en bases magnéticas o soportes, y se “pone a cero” contra una referencia.

Funciona muy bien para ajustes y diagnósticos rápidos en máquina. Su lectura depende del contacto correcto y de un montaje rígido; cualquier holgura puede parecer una desviación de la pieza.

Bloques patrón

Los bloques patrón son referencias de longitud fabricadas con alta exactitud. Se combinan para formar una medida deseada y se usan para verificar micrómetros, comparadores, altímetros y otros equipos.

Requieren limpieza, temperatura controlada y técnica de “adherencia” adecuada al apilarlos. Una huella o una partícula fina puede alterar el contacto y generar un error que luego se transfiere a otras mediciones.

Equipos de medición avanzada

Estos equipos se usan cuando la geometría es compleja, cuando hay requisitos de GD&T estrictos o cuando se necesitan reportes completos y repetibles. Su inversión se justifica por capacidad, trazabilidad y velocidad en mediciones exigentes.

También demandan más control: software, rutinas, personal capacitado y condiciones ambientales. Un equipo avanzado no compensa un método mal definido; solo lo hace más rápido.

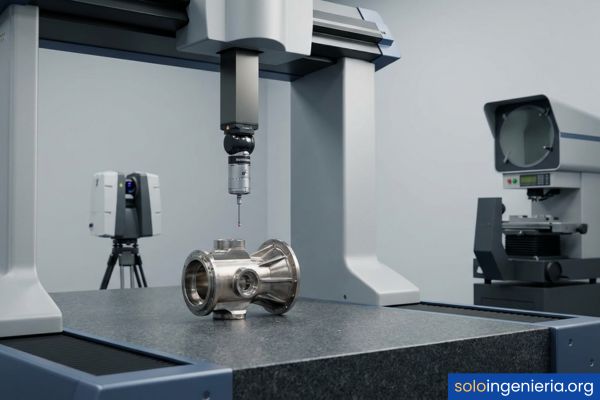

Máquinas de medición por coordenadas (CMM)

Una CMM mide puntos en el espacio y calcula dimensiones, formas y tolerancias geométricas a partir de coordenadas. Es muy usada para primeras piezas, validación de proceso, inspección de proveedores y piezas con múltiples referencias.

Su potencia está en la repetibilidad y en el reporte. Aun así, necesita buena estrategia de palpado, fijación correcta de la pieza y control de temperatura. Una mala referencia de datums puede invalidar todo el resultado.

Escáneres 3D y sistemas ópticos

Estos sistemas capturan nubes de puntos o perfiles para reconstruir superficies. Son excelentes para piezas de forma libre, ingeniería inversa y comparación contra CAD, especialmente cuando medir punto por punto sería lento.

La preparación de superficie y la alineación del escaneo son críticas. Materiales brillantes o transparentes pueden requerir tratamientos temporales. La densidad de puntos no garantiza exactitud si la calibración o el registro están mal.

Tipos de mediciones dimensionales

Las mediciones se pueden clasificar por el tipo de magnitud o por la intención del control. No es lo mismo confirmar un diámetro funcional que evaluar la textura de una superficie que afecta la lubricación.

A continuación se muestra un resumen para ubicar los tipos más comunes y qué suele buscarse con cada uno. Esto ayuda a elegir instrumento, método y criterio de aceptación.

Tipo de medición	Qué se evalúa	Ejemplos típicos	Instrumentos frecuentes
Longitudes y diámetros	Tamaños lineales y circulares	Espesor, diámetro de eje, ancho de ranura	Calibrador, micrómetro, alesómetro, CMM
Ángulos y conicidades	Relación angular entre caras o generatrices	Conos, chaflanes, asientos	Goniómetro, senos, CMM, ópticos
Rugosidad superficial	Textura y microperfil	Ra, Rz, acabado en superficies de sello	Rugosímetro, perfilómetro
Tolerancias geométricas (GD&T)	Forma, orientación, posición y alabeo	Planitud, perpendicularidad, posición	CMM, comparadores, útiles de verificación

Medición de longitudes y diámetros

Estas mediciones aseguran el “tamaño” de la pieza: que un eje entre en un rodamiento o que una ranura acepte un seguro. En producción, suelen ser las más frecuentes porque impactan directamente en el ensamble.

Para diámetros internos, a menudo se usan alesómetros o comparadores internos, porque un calibrador puede no apoyar bien. Medir en varios ángulos ayuda a detectar ovalidad, algo común en procesos de torneado o rectificado.

Medición de ángulos y conicidades

Los ángulos aparecen en chaflanes, herramientas, guías y acoples cónicos. Un pequeño desvío puede cambiar el área de contacto y provocar marcas, vibración o mala alineación en servicio.

La conicidad suele verificarse por comparación o mediante CMM, según la criticidad. El error típico es medir solo un punto y asumir que el resto del cono se comporta igual.

Medición de rugosidad superficial

La rugosidad no se “ve” solo con el ojo. Dos superficies pueden parecer similares y comportarse muy distinto en fricción, sellado o retención de lubricante. Por eso se mide con parámetros estandarizados.

El rugosímetro recorre la superficie y calcula valores como Ra o Rz según el filtro y la longitud de evaluación. Elegir mal la longitud o medir sobre una zona dañada puede dar resultados que no representan la condición real.

Verificación de tolerancias geométricas (GD&T)

La GD&T permite controlar forma y relación entre elementos: que una cara sea plana, que un agujero esté en posición o que un eje sea coaxial con una referencia. Es crucial cuando el ensamble depende de datums claros.

Su verificación puede ser compleja porque depende de cómo se “fija” la pieza y cómo se simulan referencias. Interpretar mal los datums es una de las causas más comunes de rechazo injustificado o de aceptación peligrosa.

Aplicaciones en sectores industriales

La metrología dimensional aparece donde exista un plano y una función que cumplir. Algunas industrias la viven con mayor intensidad por seguridad, trazabilidad o volúmenes altos, pero los principios son los mismos.

La diferencia suele estar en el nivel de tolerancia, el tipo de reporte requerido y el costo de un fallo. A continuación se describen aplicaciones típicas por sector.

Industria automotriz

En automoción, la repetibilidad manda. Se miden miles de piezas y pequeñas variaciones pueden generar problemas de ruido, vibración o desgaste. Por eso se combinan controles en línea con auditorías metrológicas más completas.

Son comunes las verificaciones de diámetros, posiciones de agujeros y planitud de caras de apoyo. El reto es sostener la capacidad de medición al ritmo de producción sin perder trazabilidad.

Sector aeroespacial

La prioridad suele ser seguridad y confiabilidad. Se controlan tolerancias estrictas, materiales especiales y geometrías complejas. La documentación y la trazabilidad de mediciones son parte del producto, no un anexo.

Se usan CMM, ópticos y métodos avanzados para perfiles y piezas de forma libre. El control ambiental y el método de fijación se vuelven críticos porque pequeñas dilataciones pueden afectar decisiones.

Fabricación de maquinaria y equipos

En maquinaria, muchas piezas son grandes y se montan en campo. Eso exige medir longitudes considerables y alinear elementos para evitar vibración o desgaste acelerado. La medición dimensional se mezcla con montaje y ajuste.

Se verifican guías, paralelismos, perpendicularidades y diámetros funcionales. Una medición correcta reduce tiempos de puesta en marcha y evita “correcciones” improvisadas durante el ensamblaje.

Industria médica y dispositivos de precisión

En dispositivos médicos, el tamaño y el acabado pueden ser críticos para compatibilidad y funcionamiento. Se requieren mediciones finas, control de superficie y, muchas veces, lotes pequeños con inspección detallada.

Es común usar microscopía de medición, ópticos y CMM de alta precisión. La limpieza y el manejo de piezas también impactan, porque una marca mínima puede cambiar un contacto o un ajuste.

Laboratorios de metrología dimensional

Un laboratorio metrológico es el entorno donde se busca máxima estabilidad para medir y calibrar. Su trabajo no solo apoya la producción; también sostiene auditorías, homologaciones y decisiones técnicas cuando hay discrepancias.

En muchas empresas, el laboratorio es el punto donde se “cierra la discusión” con evidencia: instrumentos calibrados, métodos documentados y condiciones controladas. La consistencia del laboratorio protege la calidad del resto del proceso.

Funciones y servicios de calibración

La calibración no es solo un sello o una etiqueta. Implica comparar un instrumento contra un patrón, estimar el error y documentar condiciones. De esa forma, se sabe si el equipo sirve para una tolerancia específica.

La tabla resume servicios habituales en un laboratorio dimensional. Cada organización define alcance, frecuencias y criterios, pero la lógica base se mantiene.

Servicio	Qué incluye	Ejemplos de equipos	Resultado típico
Calibración	Comparación con patrón, cálculo de error e incertidumbre	Micrómetros, calibradores, altímetros	Certificado con trazabilidad
Verificación intermedia	Chequeo rápido entre calibraciones para detectar deriva	Comparadores, calibradores de uso intensivo	Registro interno de conformidad
Gestión de equipos	Inventario, estado, etiquetas, historial	Todos los instrumentos del sistema	Control de vencimientos y riesgos
Soporte a inspección	Definición de método, datums, útiles	Piezas complejas, GD&T	Procedimiento o plan de medición
Estudios de medición	Evaluación de repetibilidad y reproducibilidad	Sistemas manuales y automatizados	Conclusión sobre capacidad del sistema

Acreditación y trazabilidad metrológica

La acreditación demuestra que un laboratorio cumple requisitos técnicos y de gestión para entregar resultados confiables. No todos los laboratorios deben estar acreditados, pero cuando se exige, aporta confianza a clientes y auditorías.

La trazabilidad metrológica, por su parte, conecta cada calibración con patrones reconocidos. Sin una cadena trazable, una medición puede ser “consistente” internamente y aun así no comparable con la de un cliente o proveedor.

Condiciones ambientales para mediciones precisas

El ambiente influye más de lo que parece. Cambios pequeños de temperatura, vibración o suciedad pueden alterar lecturas, especialmente en mediciones finas. Por eso los laboratorios controlan variables que en taller suelen variar durante el día.

A continuación se listan condiciones ambientales comunes y por qué importan. Aplicarlas también en inspecciones críticas fuera del laboratorio mejora la confiabilidad del resultado.

• Temperatura estable: Evita dilatación de pieza e instrumento; es clave en mediciones de alta precisión.
• Humedad controlada: Reduce corrosión y cambios en materiales; protege patrones y superficies de medición.
• Vibración baja: Previene fluctuaciones en lecturas de comparadores, CMM y equipos ópticos.
• Limpieza: Partículas finas alteran contactos y referencias; también dañan caras de medición.
• Iluminación adecuada: Facilita la lectura sin paralaje y mejora la inspección visual de rebabas o defectos.
• Tiempo de aclimatación: Permite que pieza e instrumento lleguen a equilibrio térmico antes de medir.

Normas aplicables en metrología dimensional

Las normas ayudan a que mediciones y tolerancias se interpreten igual en distintos lugares. También dan un marco para declarar incertidumbre, calibrar instrumentos y reportar resultados sin ambigüedad.

En auditorías o trabajo con proveedores, las normas evitan discusiones por criterios “propios”. Cuando el criterio está normalizado, el foco vuelve a la pieza y su función.

Sistema Internacional de Unidades (SI)

El SI define unidades base y derivadas, y en dimensional se trabaja principalmente con el metro y sus submúltiplos. En la industria es común usar milímetros, micrómetros y, en algunos casos, pulgadas si el sistema del plano lo exige.

Además de la unidad, importa cómo se expresa y redondea. El redondeo puede cambiar decisiones cerca de un límite, por eso se definen criterios de reporte y resolución mínima según tolerancias.

Normas ISO para medición e incertidumbre

ISO ofrece referencias para tolerancias geométricas, reglas de decisión y conceptos relacionados con la declaración de incertidumbre. En sistemas de calidad, estas normas se vuelven el “idioma” para auditorías y acuerdos técnicos.

También existen guías internacionales para estimar y expresar incertidumbre. La incertidumbre no es un adorno; indica qué tan confiable es la conclusión cuando un valor cae cerca del límite de tolerancia.

Estándares ASME para tolerancias dimensionales

ASME es muy usado en planos de origen norteamericano, especialmente para GD&T. Define símbolos, reglas de interpretación y cómo construir referencias. En ambientes mixtos, es común convivir con ISO y ASME según el cliente.

Lo importante es no mezclarlos sin criterio. Un mismo símbolo puede cambiar la intención si se interpreta desde otra norma, así que conviene revisar el estándar declarado en el plano y alinear el método de inspección.

Ejemplos de metrología dimensional

Errores comunes en mediciones dimensionales y cómo evitarlos

Los errores suelen repetirse porque nacen de hábitos: medir rápido, no limpiar, no estabilizar temperatura o confiar en un solo punto. Lo peligroso es que algunos errores son consistentes y parecen “correctos” hasta que fallan en ensamble.

La tabla reúne fallos típicos y acciones simples para reducirlos. Son medidas prácticas que suelen mejorar resultados incluso sin comprar equipo nuevo.

Error común	¿Qué lo causa?	¿Qué efecto produce?	Cómo evitarlo
Medir sobre rebabas o suciedad	Falta de limpieza o desbarbado	Lecturas mayores o inestables	Limpiar y desbarbar antes; usar paño sin pelusa
Instrumento sin verificación de cero	Golpes, desgaste o ajuste incorrecto	Error constante en todas las lecturas	Comprobar cero y ajustar según procedimiento
Mala alineación	Apoyos inclinados o punto de contacto incorrecto	Medidas falsas, especialmente en diámetros	Alinear con el eje; repetir en varias orientaciones
Fuerza de medición variable	Presión manual inconsistente	Dispersión entre operadores	Usar trinquete o técnica estándar; entrenar operadores
No controlar temperatura	Pieza caliente de proceso o manos en zona crítica	Dilatación y diferencias entre turnos	Aclimatar; evitar sostener en zona de medición
Interpretar mal el plano (GD&T)	Datums mal definidos o lectura superficial	Rechazos injustificados o aceptación riesgosa	Revisar estándar del plano; definir método y fijación
Usar instrumento inadecuado	Resolución insuficiente o geometría no compatible	Falsa conformidad por limitación del equipo	Relacionar tolerancia con capacidad del sistema de medición

¿Cómo reducir la incertidumbre de medición?

La incertidumbre se reduce controlando lo que más aporta variación: técnica, ambiente, referencia y equipo. Ayuda usar instrumentos con mejor resolución cuando la tolerancia lo exige, estabilizar temperatura y definir un método repetible. También sirve medir varias veces, promediar con criterio y registrar condiciones. Lo más efectivo suele ser estandarizar el procedimiento y capacitar para que todos midan igual.

En piezas complejas, la fijación y los datums dominan el resultado. Si se cambia el apoyo, se cambia la “verdad” de la medición. Por eso conviene documentar cómo se coloca la pieza, qué puntos se toman y cómo se decide conformidad, especialmente cerca de límites.

Preguntas frecuentes

¿Con qué unidad de medida trabaja la metrología dimensional?

La metrología dimensional trabaja principalmente con unidades del Sistema Internacional: metro, milímetro y micrómetro, porque permiten expresar con claridad tolerancias comunes en fabricación. En algunos sectores también se usan pulgadas cuando los planos o los clientes lo requieren. Lo importante es mantener coherencia: usar la misma unidad en el plano, la medición y el reporte, y definir cómo se redondea para no cambiar decisiones cerca del límite.

¿Cuál es la diferencia entre precisión y exactitud?

La exactitud se refiere a qué tan cerca está una medición del valor real, mientras que la precisión describe qué tan consistentes son varias mediciones entre sí. Es posible obtener valores muy repetibles (precisos) y aun así estar lejos del valor real si el instrumento está desajustado o el método es incorrecto. Por eso se usan calibraciones, verificación de cero y procedimientos, para mejorar ambas y evitar conclusiones engañosas.

¿Cada cuánto tiempo se deben calibrar los instrumentos?

No existe un único periodo válido para todos los casos, porque depende del uso, la criticidad de la tolerancia, el ambiente y el historial del instrumento. Un equipo que se usa a diario en producción puede requerir intervalos más cortos que uno que se usa ocasionalmente en laboratorio. También influyen golpes, caídas y exposición a polvo o humedad. Muchas empresas fijan frecuencias basadas en riesgo y ajustan con verificaciones intermedias.

¿Qué es la trazabilidad en metrología?

La trazabilidad es la capacidad de relacionar una medición con un patrón reconocido mediante una cadena documentada de calibraciones, sin interrupciones. En la práctica, significa que el resultado no depende solo de “quién midió”, sino de referencias que otros también pueden reconocer y comparar. Esto es vital cuando se trabaja con proveedores, auditorías o reclamaciones, porque permite defender el resultado con evidencia y condiciones registradas.

¿Qué formación se requiere para trabajar en este campo?

Se puede empezar desde una base técnica como mecánica, mantenimiento, mecatrónica o calidad, y luego especializarse con cursos de metrología, lectura de planos y GD&T. Lo esencial es desarrollar criterio: elegir el instrumento correcto, aplicar técnica consistente, entender tolerancias y documentar resultados. Con práctica, también se aprende a identificar errores típicos y a trabajar con procedimientos. En roles avanzados se valora experiencia en CMM, incertidumbre y normas.

¿Qué equipo es más adecuado para medir piezas complejas?

Para piezas complejas, con muchas superficies o tolerancias geométricas exigentes, suelen funcionar mejor una CMM o un sistema óptico/escáner 3D, porque capturan geometría en tres dimensiones y generan reportes completos. La elección depende de la tolerancia, el material y el acabado superficial. Un escáner puede ser rápido para formas libres, mientras que una CMM ofrece alta confiabilidad en datums y GD&T si el método de fijación y palpado está bien definido.

¿Qué significa resolución y por qué importa al medir?

La resolución es el cambio más pequeño que un instrumento puede mostrar en su lectura. Importa porque una resolución insuficiente puede ocultar variaciones relevantes frente a una tolerancia estrecha, dando una falsa sensación de control. Aun con buena resolución, el resultado puede ser malo si hay mala técnica o ambiente inestable. Por eso se relaciona la tolerancia del plano con la capacidad real del sistema de medición, no solo con el número de decimales en pantalla.

¿Cómo influye la temperatura de la pieza en el resultado?

La temperatura cambia las dimensiones por dilatación o contracción. Si una pieza se mide recién salida de un proceso y luego se enfría, la medida puede variar sin que haya ocurrido un defecto real. También el instrumento puede expandirse. En mediciones exigentes se busca que pieza y equipo estén en equilibrio térmico y que el ambiente sea estable. En taller, al menos se recomienda evitar medir piezas calientes y no sostener la zona crítica con la mano.

¿Por qué dos personas pueden medir distinto la misma pieza?

Las diferencias suelen venir de la técnica: fuerza aplicada, punto exacto donde se mide, alineación del instrumento, limpieza de la superficie o incluso cómo se interpreta el plano. También influyen factores como la iluminación y la experiencia para detectar rebabas o daño superficial. Para reducir esta variación, se estandarizan procedimientos, se entrenan operadores y se usan dispositivos que guían el apoyo. En mediciones críticas se repite la lectura y se documentan condiciones.

¿Qué es un estudio R&R y para qué sirve?

Un estudio de repetibilidad y reproducibilidad (R&R) evalúa cuánto varía un sistema de medición por el propio instrumento y por diferentes operadores. Sirve para saber si el método es capaz de distinguir piezas buenas de piezas malas cuando las tolerancias son estrechas. Si el R&R es alto, la medición “se come” la tolerancia y las decisiones se vuelven inciertas. Con el estudio se detectan causas y se mejora técnica, fijación o equipo.

Conclusión

La metrología dimensional es la forma ordenada de convertir la geometría de una pieza en un resultado confiable. No se trata solo de medir, sino de hacerlo con método, con condiciones claras y con un margen de incertidumbre que te permita decidir. Cuando se aplica bien, el plano deja de ser una intención y se vuelve evidencia.

A lo largo del artículo viste conceptos base, diferencias con otras ramas, instrumentos típicos y equipos avanzados, además de tipos de medición y errores comunes. Con eso puedes elegir mejor cómo verificar tolerancias, cómo registrar resultados y cómo evitar discrepancias entre mediciones. También te sirve para entender por qué la calibración, la trazabilidad y el ambiente influyen tanto en el número final.

Si mantienes técnica consistente, referencias bien definidas y condiciones controladas, tus mediciones ganan estabilidad y tus decisiones se vuelven más seguras. Ese hábito se nota en menos retrabajos, menos dudas y procesos más predecibles. En este sitio web hay más contenidos relacionados con ingeniería mecánica para seguir profundizando en cómo se conectan medición, fabricación y desempeño real.

Sigue aprendiendo:
