¿Qué herramientas usa un ingeniero mecatrónico?

La mecatrónica integra cuatro disciplinas en una sola: mecánica, electrónica, control automático y programación. Por eso, las herramientas del ingeniero mecatrónico no pertenecen a una sola categoría, sino que se distribuyen entre software especializado, equipos de laboratorio e instrumentos de medición que se usan de forma combinada en cada proyecto.

Antes de profundizar en cada grupo, conviene tener claro que ninguna de estas herramientas se usa de forma aislada. Un proyecto típico puede empezar con un modelo en CAD, pasar por una simulación en MATLAB, continuar con la programación de un microcontrolador y terminar con pruebas físicas usando un osciloscopio. Esa cadena de trabajo es la que define el perfil real del mecatrónico.

Herramientas físicas para trabajo en laboratorio y taller

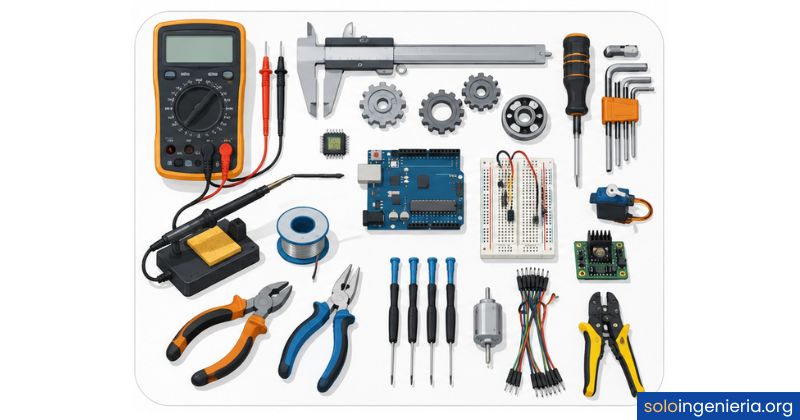

El trabajo práctico del mecatrónico se apoya en un conjunto de herramientas físicas que permiten construir, medir y verificar circuitos y sistemas reales. El multímetro es el instrumento más básico y más usado: mide voltaje, corriente y resistencia en cualquier circuito electrónico, y resulta indispensable para detectar fallos antes de que escalen.

Junto al multímetro conviven el soldador y la estación de retrabajo, que permiten ensamblar y corregir placas electrónicas. El osciloscopio, por su parte, visualiza señales eléctricas en el tiempo, algo imposible de lograr solo con un multímetro. Si estás empezando, conocer bien estos tres instrumentos te dará una base sólida para el trabajo en cualquier laboratorio de mecatrónica.

Instrumentos de medición y diagnóstico

Más allá del multímetro, los ingenieros mecatrónicos trabajan con sensores e instrumentos especializados según el proyecto. Las galgas extensiométricas miden la tensión mecánica que soporta un material cuando se le aplica fuerza, temperatura o presión, mientras que los acelerómetros registran cambios en la aceleración de un sistema en movimiento, datos que son clave para analizar vibraciones y estabilidad.

Los analizadores de protocolo, como los que interpretan señales CAN, I2C o SPI, son herramientas menos conocidas entre estudiantes, pero muy presentes en la industria automotriz y robótica. Te permiten verificar que los módulos de un sistema embebido se comunican correctamente, algo que no se puede comprobar a simple vista ni con un osciloscopio básico.

Software de diseño CAD para mecatrónica

El diseño asistido por computadora, conocido como CAD, es el punto de partida de casi cualquier proyecto mecatrónico. Con él, el ingeniero crea modelos digitales en 3D de las piezas y ensamblajes antes de fabricar un solo componente físico. Esto reduce errores, ahorra material y acorta el tiempo de desarrollo, ya que los problemas se detectan en la pantalla y no en el prototipo.

El mercado ofrece varias opciones según el tipo de proyecto y el presupuesto disponible. Algunas son licencias de pago orientadas a la industria; otras, versiones accesibles para estudiantes o incluso herramientas de código abierto que funcionan muy bien para proyectos académicos. Lo importante no es la herramienta en sí, sino comprender la lógica de modelado paramétrico que todas comparten.

SolidWorks y Autodesk Fusion 360

SolidWorks es uno de los programas CAD más extendidos en la industria manufacturera. Permite diseñar piezas individuales, ensamblarlas y simular su comportamiento mecánico antes de fabricarlas. Su curva de aprendizaje es moderada, pero dominar SolidWorks abre puertas en sectores como la automoción, la robótica y la manufactura avanzada, donde es una herramienta estándar en muchos equipos de ingeniería.

Autodesk Fusion 360 combina en una sola plataforma el diseño CAD, la simulación de esfuerzos y la generación de trayectorias de mecanizado CAM. Es una alternativa especialmente popular entre estudiantes porque ofrece licencias educativas accesibles. Además, al funcionar en la nube, facilita el trabajo colaborativo entre varios ingenieros que trabajan sobre el mismo archivo desde distintos lugares.

CATIA y PTC Creo

CATIA es el software de referencia en proyectos de ingeniería de gran escala, como el diseño de aeronaves o vehículos completos. Su punto fuerte es la capacidad de integrar simulaciones en condiciones reales con la gestión del ciclo de vida del producto, lo que lo hace ideal para equipos grandes que trabajan de forma simultánea sobre un mismo sistema complejo.

PTC Creo destaca por su enfoque en el diseño paramétrico y su integración con realidad aumentada y manufactura aditiva. Si un proyecto incluye impresión 3D dentro del flujo de trabajo, Creo gestiona esa conexión de forma directa. No es la herramienta más común en el aula, pero aparece con frecuencia en las especificaciones técnicas de grandes fabricantes industriales.

Si te interesa ver cómo el diseño CAD encaja dentro de proyectos completos, explorar las aplicaciones de la mecatrónica en la industria te dará una perspectiva más amplia de dónde se usan estas herramientas en la práctica real.

Herramientas de simulación y modelado de sistemas

La simulación permite probar el comportamiento de un sistema antes de construirlo físicamente. En mecatrónica, esto es especialmente valioso porque los sistemas integran subsistemas mecánicos, electrónicos y de control que interactúan entre sí de formas complejas. Una simulación bien configurada puede revelar fallas de diseño que costarían mucho tiempo y dinero si se detectaran en un prototipo físico.

MATLAB y Simulink

MATLAB es el entorno de cálculo numérico más usado en ingeniería de control y sistemas dinámicos. Permite escribir algoritmos, procesar datos, resolver ecuaciones diferenciales y visualizar resultados con herramientas gráficas integradas. Su complemento, Simulink, añade una interfaz visual basada en bloques que permite modelar y simular el comportamiento de sistemas completos sin escribir código línea a línea.

Juntos, MATLAB y Simulink son la referencia en diseño basado en modelos. Se usan para verificar el comportamiento de un sistema de control antes de implementarlo en hardware real, y también para generar código automáticamente a partir del modelo de simulación, lo que elimina errores de codificación manual. La plataforma oficial de MATLAB y Simulink de MathWorks incluye recursos y ejemplos específicos para proyectos mecatrónicos.

LabVIEW para control y monitoreo

LabVIEW, desarrollado por National Instruments, funciona con un lenguaje de programación gráfico llamado G. En lugar de escribir código textual, el programador conecta bloques visuales para construir el flujo del programa. Esta forma de trabajar lo hace especialmente útil para sistemas de adquisición de datos y control en tiempo real, donde se necesita monitorear señales físicas mientras el sistema opera.

En laboratorios universitarios y en la industria, LabVIEW aparece frecuentemente en bancos de prueba, sistemas SCADA y proyectos donde el ingeniero necesita construir una interfaz de usuario personalizada para visualizar variables del proceso. No es el software más sencillo de aprender, pero su presencia en el entorno industrial lo convierte en una herramienta con alta demanda.

Entornos de programación y microcontroladores

La programación es uno de los pilares del trabajo mecatrónico. Sin código, los sensores no transmiten datos, los motores no reciben órdenes y los sistemas de control no pueden actuar. El ingeniero mecatrónico necesita dominar al menos un lenguaje de programación de propósito general y un entorno específico para sistemas embebidos.

La buena noticia es que muchas plataformas de desarrollo están pensadas para facilitar la entrada a este mundo sin necesidad de experiencia previa en programación de bajo nivel. Plataformas como Arduino, Raspberry Pi y STM32 tienen comunidades enormes con documentación, tutoriales y ejemplos listos para adaptar a cualquier proyecto. Si estás iniciando un proyecto desde cero, encontrarás información útil sobre cómo iniciar un proyecto de mecatrónica desde cero.

Arduino IDE y plataformas embebidas

Arduino es la plataforma de prototipado más accesible para estudiantes de mecatrónica. Su entorno de desarrollo, Arduino IDE, permite escribir y cargar código en un microcontrolador de forma sencilla, sin necesidad de configurar cadenas de compilación complejas. Lo que hace tan popular a Arduino es que reduce la barrera de entrada al mundo de los sistemas embebidos, permitiendo que incluso alguien sin experiencia en electrónica pueda controlar motores, leer sensores o encender LEDs en pocas horas.

Para proyectos más exigentes, las plataformas STM32 o PIC ofrecen mayor capacidad de procesamiento y más recursos de hardware. Estas se programan en C/C++ puro y requieren configurar entornos como STM32CubeIDE o MPLAB X, lo que implica un nivel de conocimiento más elevado, pero también da un control más preciso sobre cada aspecto del sistema.

Python, C/C++ y ROS

Python es el lenguaje más usado en proyectos de mecatrónica que involucran procesamiento de datos, visión por computadora o inteligencia artificial. Su sintaxis clara y la enorme cantidad de bibliotecas disponibles lo hacen ideal para prototipar rápido. C y C++ siguen siendo los lenguajes dominantes cuando el proyecto requiere control en tiempo real o recursos computacionales limitados, como ocurre en la mayoría de los microcontroladores industriales.

ROS, o Robot Operating System, no es un sistema operativo convencional, sino un conjunto de bibliotecas y herramientas que facilita el desarrollo de software para robots. Se usa principalmente con Python y C++, y se ha convertido en el estándar de facto en proyectos robóticos avanzados, tanto en la academia como en la industria. Aprender ROS desde el principio puede marcar una diferencia real en el perfil profesional de un mecatrónico.

¿Qué herramientas digitales necesitas para prototipar?

El prototipado es la fase donde el diseño deja de existir solo en la pantalla y se convierte en algo físico que se puede probar y medir. Para llegar a ese punto, el mecatrónico necesita herramientas que conecten el mundo digital con el mundo físico: impresoras 3D para fabricar piezas, software de diseño de circuitos para crear placas electrónicas y entornos de simulación para validar antes de construir.

Impresoras 3D y fabricación rápida

La impresora 3D ha cambiado la forma en que los ingenieros mecatrónicos desarrollan prototipos. Antes, fabricar una pieza personalizada requería un taller y varios días; ahora, un modelo CAD puede convertirse en una pieza física en cuestión de horas con una impresora de escritorio. Esto permite iterar rápido: diseñar, imprimir, probar y corregir en ciclos cortos sin costos elevados.

Los materiales más comunes en prototipado son el PLA y el PETG para piezas de prueba funcional, mientras que el ABS o la resina se usan cuando se necesita mayor resistencia o precisión dimensional. En proyectos de mecatrónica académicos, la impresora 3D suele compartir protagonismo con los kits educativos de mecatrónica, que ya incluyen estructuras impresas y componentes listos para ensamblar.

Diseño de circuitos: KiCad y Altium Designer

Cuando un proyecto mecatrónico requiere una placa de circuito impreso personalizada, el proceso comienza en un software de diseño electrónico. KiCad es la opción de código abierto más completa: permite diseñar el esquemático del circuito, colocar los componentes en la placa y generar los archivos necesarios para su fabricación. Es gratuito, tiene una comunidad activa y se usa tanto en proyectos universitarios como en productos comerciales.

Altium Designer es la alternativa de nivel profesional. Ofrece herramientas avanzadas para el rutado de señales de alta frecuencia, la verificación de reglas de diseño y la gestión de proyectos con varios ingenieros. Su costo es elevado, pero muchas empresas lo exigen como herramienta estándar en sus equipos de hardware. Conocer al menos las bases de KiCad antes de llegar a Altium facilita mucho la transición.

Herramientas de gestión y documentación de proyectos

Un proyecto mecatrónico no termina cuando el prototipo funciona. Hay que documentar el proceso, gestionar las tareas del equipo y dejar registro de las decisiones de diseño. Las herramientas de gestión son tan parte del trabajo del ingeniero como el software técnico, especialmente cuando se trabaja en equipo o se entregan proyectos a un cliente o empresa.

Git y GitHub son herramientas de control de versiones que permiten registrar cada cambio en el código, revertir errores y colaborar con otros ingenieros sobre el mismo repositorio. Su uso en proyectos de software embebido es cada vez más extendido, y conocerlas desde los primeros años de carrera facilita el trabajo en equipo en proyectos profesionales.

Para quienes quieran profundizar en el ecosistema de recursos de estudio que acompaña a estas herramientas, los libros de mecatrónica recomendados cubren tanto los fundamentos teóricos como los aspectos prácticos de software y diseño de sistemas. También puede resultar valioso explorar las certificaciones para ingenieros mecatrónicos que acreditan el dominio de herramientas específicas ante potenciales empleadores.

Preguntas frecuentes

¿Qué software usa un ingeniero mecatrónico para diseñar?

Los programas de diseño más usados en mecatrónica son SolidWorks, Autodesk Fusion 360, CATIA y PTC Creo. Cada uno tiene su punto fuerte: SolidWorks y Fusion 360 son los más comunes en formación universitaria y proyectos de manufactura, mientras que CATIA predomina en industrias de alta complejidad como la aeronáutica. La elección depende del sector donde se trabaje y del tipo de proyecto que se desarrolle.

¿Qué herramientas físicas necesita un ingeniero mecatrónico?

Las herramientas físicas básicas incluyen el multímetro, el osciloscopio, el soldador, el calibrador vernier y un surtido de herramientas de mano como pinzas, pelacables y destornilladores de precisión. En proyectos más avanzados se suman instrumentos como galgas extensiométricas, analizadores de protocolo y equipos de fabricación rápida como las impresoras 3D, que permiten producir piezas personalizadas directamente desde un modelo digital.

¿Para qué sirve MATLAB en la ingeniería mecatrónica?

MATLAB se usa para modelar matemáticamente sistemas dinámicos, diseñar algoritmos de control, procesar señales y verificar el comportamiento de un sistema mediante simulación antes de implementarlo en hardware real. Su herramienta complementaria, Simulink, añade una interfaz gráfica basada en bloques que facilita la representación visual de sistemas complejos. Juntos, son la referencia en diseño basado en modelos para proyectos mecatrónicos de cualquier escala.

¿Qué lenguajes de programación usa un ingeniero mecatrónico?

Los lenguajes más frecuentes son C y C++, usados principalmente en sistemas embebidos y aplicaciones de control en tiempo real donde el rendimiento es crítico. Python se ha vuelto muy popular para el procesamiento de datos, la visión artificial y las aplicaciones con inteligencia artificial. Además, muchos proyectos robóticos utilizan ROS, que funciona con Python y C++ como lenguajes principales. Conocer al menos dos de estos lenguajes amplía significativamente las posibilidades de empleabilidad.

¿Qué es LabVIEW y para qué lo usa un mecatrónico?

LabVIEW es un entorno de desarrollo de National Instruments que usa un lenguaje gráfico llamado G, donde el código se construye conectando bloques visuales en lugar de escribir texto. Los ingenieros mecatrónicos lo utilizan principalmente para sistemas de adquisición de datos, control en tiempo real y desarrollo de interfaces de monitoreo de procesos industriales. Es una herramienta muy presente en bancos de prueba, laboratorios y aplicaciones SCADA dentro de la industria.

¿Cuál es la diferencia entre SolidWorks y Fusion 360?

SolidWorks es una herramienta más robusta y orientada a la industria manufacturera, con un mayor reconocimiento en ofertas de trabajo profesionales. Fusion 360, en cambio, integra en una sola plataforma el diseño CAD, la simulación de esfuerzos y las trayectorias de mecanizado CAM, lo que lo hace especialmente versátil para proyectos más pequeños. Fusion 360 tiene licencia gratuita para estudiantes y funciona en la nube, lo que facilita el trabajo colaborativo desde cualquier equipo.

¿Qué herramientas de medición usa un ingeniero mecatrónico?

Las herramientas de medición más habituales son el multímetro para parámetros eléctricos, el osciloscopio para señales dinámicas, el calibrador vernier para dimensiones mecánicas y los acelerómetros o galgas extensiométricas para medir fuerzas físicas sobre materiales y estructuras. En proyectos de mayor complejidad también se emplean analizadores de protocolo de comunicación como I2C, SPI o CAN, que verifican el intercambio de datos entre módulos electrónicos de un sistema embebido.

Conclusión

Las herramientas del ingeniero mecatrónico son diversas porque la disciplina misma lo es. No basta con saber programar, ni con dominar solo el diseño CAD. El valor real del mecatrónico está en su capacidad de moverse con soltura entre el software de simulación, el banco de trabajo y el entorno de programación, conectando cada pieza del sistema para que funcione como un todo.

A lo largo de este recorrido, viste que las herramientas se agrupan por función: diseño, simulación, programación, instrumentación y gestión. Saber cuándo usar cada una y, sobre todo, cómo combinarlas, es lo que distingue a quien aplica mecatrónica de forma práctica. Puedes empezar con las más accesibles, como Arduino IDE, Fusion 360 o Python, e ir incorporando otras a medida que tus proyectos lo requieran.

Si quieres seguir construyendo tu base de conocimientos, en este sitio web encontrarás más contenidos sobre ingeniería mecatrónica que te ayudarán a avanzar con fundamentos sólidos, tanto en lo teórico como en lo práctico.
