Actuadores mecatrónicos: Control preciso en cada sistema

¿Qué son los actuadores mecatrónicos?

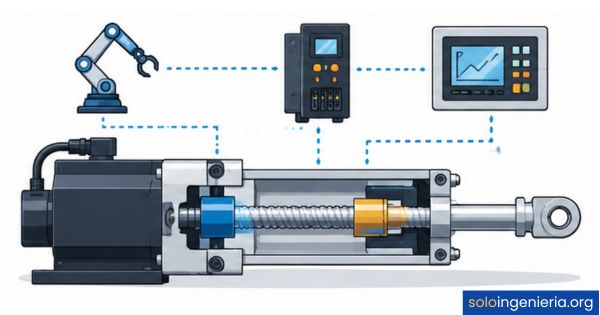

Un actuador mecatrónico es un dispositivo que recibe una señal de un controlador y la transforma en una acción física: un movimiento, una fuerza o un cambio de posición. Su función principal es ejecutar las órdenes del sistema de control y trasladarlas al mundo físico, lo que lo convierte en el eslabón final entre el procesamiento de información y la acción mecánica real.

Dicho de otra forma: si el controlador es el cerebro del sistema, el actuador es el músculo. No importa qué tan precisa sea la señal de control si no existe un componente capaz de convertirla en movimiento. Sin actuadores, un sistema mecatrónico puede detectar y calcular, pero no puede actuar sobre su entorno, y eso anula su propósito completo.

Diferencia entre sensor y actuador en un sistema mecatrónico

Aunque ambos son componentes indispensables en mecatrónica, sus roles son opuestos. El sensor recoge información del entorno y la convierte en una señal eléctrica; el actuador, por su parte, recibe una señal eléctrica y la convierte en una acción física. Uno escucha, el otro actúa. Juntos forman el ciclo de percepción y respuesta que define a cualquier sistema automatizado.

Un sistema puede tener múltiples sensores y múltiples actuadores trabajando de forma coordinada. Por ejemplo, en un brazo robótico, los sensores mecatrónicos detectan posición, fuerza o temperatura, mientras que los actuadores ejecutan los movimientos de cada articulación. Sin esa coordinación, el sistema no podría operar con precisión ni adaptarse a cambios.

¿Cuál es el papel del actuador dentro del lazo de control?

El lazo de control es el ciclo continuo en el que un sistema mide, decide y actúa. El actuador ocupa siempre la etapa de salida: es quien cierra el ciclo ejecutando la acción que el controlador ordenó. Sin él, el lazo permanece abierto y el sistema no puede modificar su entorno, lo que lo convierte en un simple observador sin capacidad de intervenir.

En sistemas con retroalimentación, el resultado de la acción del actuador vuelve a ser medido por los sensores para verificar si se alcanzó el objetivo. Esto se llama control en lazo cerrado, y es el modelo que usan la mayoría de los sistemas mecatrónicos modernos, desde lavadoras hasta robots quirúrgicos. La calidad del actuador determina directamente la precisión del sistema completo.

Clasificación de los actuadores mecatrónicos

Los actuadores mecatrónicos se pueden clasificar de dos formas principales: según la fuente de energía que usan para generar movimiento y según el tipo de movimiento que producen. Entender esta doble clasificación es el primer paso para elegir el actuador correcto en cualquier proyecto de diseño o automatización.

Por fuente de energía: eléctricos, neumáticos e hidráulicos

Esta es la clasificación más usada en ingeniería porque determina la infraestructura necesaria para instalar y operar el actuador. Cada fuente de energía ofrece ventajas distintas en términos de potencia, precisión, velocidad y costo de mantenimiento, por lo que la elección depende directamente de las condiciones del entorno y los requisitos del sistema.

• Actuadores eléctricos: Utilizan energía eléctrica para generar movimiento. Son los más precisos y los que requieren menos mantenimiento, lo que los hace ideales para sistemas de posicionamiento y robots de tamaño medio.
• Actuadores neumáticos: Funcionan mediante aire comprimido. Son rápidos, limpios y sencillos de implementar, aunque su capacidad de fuerza es menor y la posición es más difícil de controlar con precisión.
• Actuadores hidráulicos: Operan con presión de fluidos. Son los más potentes de los tres y se usan cuando se necesita mover cargas muy pesadas, aunque requieren sistemas de tuberías y mayor mantenimiento.

Por tipo de movimiento: lineales y rotativos

La segunda forma de clasificar un actuador es según el movimiento que produce. Los actuadores lineales generan desplazamiento en línea recta y se usan cuando se necesita empujar, jalar, elevar o inclinar un objeto. Los actuadores rotativos, en cambio, producen movimiento circular o de giro, que es el tipo de movimiento más común en motores y mecanismos de transmisión.

Es importante destacar que la clasificación por energía y la clasificación por movimiento se aplican de forma simultánea. Un servomotor, por ejemplo, es un actuador eléctrico y rotativo al mismo tiempo. Un cilindro hidráulico es hidráulico y lineal. Identificar ambas características desde el principio evita errores de diseño que pueden resultar costosos.

Actuadores eléctricos en sistemas mecatrónicos

Los actuadores eléctricos son los más versátiles y los más extendidos en el campo de la mecatrónica moderna. Convierten la energía eléctrica en movimiento mecánico mediante principios electromagnéticos y se pueden controlar con gran exactitud a través de señales digitales, lo que los integra de forma natural con microcontroladores y sistemas de procesamiento.

Su principal ventaja frente a las alternativas neumáticas e hidráulicas es que no requieren compresores, tuberías ni depósitos de fluido. La fuente de energía es directamente la red eléctrica o una batería, lo que simplifica la instalación y reduce los costos de infraestructura. Además, los avances en electrónica de potencia han hecho que cada vez sean más compactos y eficientes.

Motores de corriente continua (DC)

Los motores de corriente continua son uno de los actuadores eléctricos más usados en proyectos de mecatrónica y robótica educativa. Su velocidad de giro se puede regular variando el voltaje de alimentación, y su sentido de rotación se invierte simplemente cambiando la polaridad. Esto los hace muy fáciles de controlar con circuitos electrónicos básicos o con controladores como Arduino.

Existen variantes con escobillas y sin ellas (brushless). Los motores DC con escobillas son más económicos y sencillos, pero requieren mantenimiento periódico. Los motores brushless eliminan el desgaste por fricción y ofrecen mayor vida útil, mayor eficiencia y mejor rendimiento a altas velocidades, aunque su circuito de control es más complejo.

Servomotores y motores paso a paso

Cuando la mecatrónica necesita posicionamiento preciso, entran en escena los servomotores y los motores paso a paso. Un servomotor combina un motor DC, un reductor de velocidad y un sensor de posición integrado, lo que le permite alcanzar y mantener un ángulo específico con gran precisión. Se usan ampliamente en brazos robóticos, drones y sistemas CNC.

El motor paso a paso, por su parte, divide una rotación completa en pasos discretos y puede girar exactamente la cantidad de grados que se le ordena, sin necesitar sensor de retroalimentación. Esto lo convierte en la opción preferida cuando se requiere posicionamiento repetible y el sistema no puede verificar su posición de otra forma. Se encuentra frecuentemente en impresoras 3D, plotters y sistemas de control numérico.

Tanto los servomotores como los motores paso a paso trabajan muy bien con sistemas de retroalimentación posicional. Herramientas como el encoder rotativo permiten medir con exactitud cuánto ha girado el eje del motor, lo que cierra el lazo de control y garantiza que el sistema llegue a la posición deseada sin desviaciones.

Actuadores neumáticos: funcionamiento y aplicaciones

Los actuadores neumáticos convierten la energía del aire comprimido en movimiento mecánico. Son los más rápidos en aplicaciones de movimiento lineal y ofrecen una relación fuerza-peso muy favorable, lo que los hace populares en líneas de producción automatizadas donde se necesita velocidad, limpieza y repetibilidad sin exigir alta precisión de posición.

Su instalación requiere un compresor y una red de tuberías para distribuir el aire, pero una vez establecida esa infraestructura, son simples de operar y fáciles de mantener. No generan calor, no producen chispas y son seguros en ambientes donde hay riesgo de explosión, lo que los convierte en la elección natural para industrias farmacéuticas, alimentarias y entornos peligrosos.

Cilindros neumáticos de simple y doble efecto

Los cilindros neumáticos son el componente más representativo de los actuadores neumáticos. En el cilindro de simple efecto, el aire comprimido ejerce fuerza en una sola dirección y un resorte interno devuelve el émbolo a su posición inicial cuando se libera la presión. Son compactos y económicos, ideales para aplicaciones de sujeción o apertura de puertas.

El cilindro de doble efecto, en cambio, usa aire comprimido en ambos sentidos del movimiento, lo que permite controlar tanto el avance como el retroceso con fuerza activa. Esto lo hace más versátil y preciso que el de simple efecto, aunque requiere dos conexiones de aire. Es el tipo más común en brazos mecánicos industriales y sistemas de clasificación automatizada.

Actuadores hidráulicos: potencia y precisión

Los actuadores hidráulicos son los de mayor antigüedad en la industria y, todavía hoy, los más potentes. Funcionan usando presión de fluidos, generalmente aceite, para generar fuerzas muy superiores a las que pueden producir los actuadores eléctricos o neumáticos del mismo tamaño. Esto los hace imprescindibles en aplicaciones de construcción pesada, prensas industriales y maquinaria de minería.

Su principal limitación es la infraestructura que requieren: depósito de fluido, bomba hidráulica, tuberías, sellos y sistemas de filtrado. Cualquier fuga puede ser costosa y peligrosa, por lo que su mantenimiento es más exigente que el de las otras categorías. Aun así, cuando se necesita mover toneladas de carga con control, no hay alternativa comparable.

Cilindros hidráulicos y sus variantes

Al igual que en neumática, el cilindro es el elemento más común de los sistemas hidráulicos. El cilindro hidráulico de simple efecto aplica presión en una sola dirección y depende de la gravedad o de un resorte para el retorno, mientras que el de doble efecto controla activamente ambos sentidos del movimiento. Existen también los cilindros telescópicos, usados en volquetes y grúas, que permiten recorridos muy largos en un espacio compacto.

Otro tipo relevante es el cilindro diferencial, que aprovecha la diferencia de área entre los dos lados del émbolo para lograr distintas fuerzas y velocidades según la dirección del movimiento. Elegir el tipo correcto de cilindro hidráulico puede reducir el tamaño del sistema y el consumo de energía sin sacrificar la capacidad de carga requerida.

¿Cómo se selecciona un actuador mecatrónico?

Elegir el actuador correcto no es una decisión arbitraria. Depende de un conjunto de variables de diseño que deben evaluarse antes de tomar cualquier decisión. Un actuador mal seleccionado puede comprometer el rendimiento de todo el sistema, elevar los costos de operación o incluso provocar fallos mecánicos en poco tiempo.

Variables de diseño que determinan la elección del actuador

• Tipo de movimiento requerido: Define si necesitas desplazamiento lineal, rotación continua o posicionamiento angular. Esta variable elimina inmediatamente categorías enteras de actuadores.
• Fuerza o par necesario: Determina la potencia mínima del actuador. Subestimar este valor provoca sobrecargas; sobreestimarlo eleva costos innecesariamente.
• Precisión de posicionamiento: Si el sistema necesita llegar a posiciones exactas repetidamente, debes considerar actuadores con retroalimentación, como servomotores o actuadores con encoder.
• Velocidad de respuesta: Los sistemas de alta cadencia productiva requieren actuadores capaces de completar ciclos muy rápidos. Los neumáticos destacan aquí frente a los hidráulicos.
• Infraestructura disponible: La presencia de red eléctrica, compresor de aire o central hidráulica condiciona directamente qué tipos de actuador son viables en ese entorno.
• Condiciones ambientales: Temperatura, humedad, presencia de polvo o riesgo de explosión pueden descartar ciertos actuadores por razones de seguridad o durabilidad.

Errores comunes al seleccionar un actuador

Uno de los errores más frecuentes es dimensionar el actuador solo por la fuerza máxima del proceso, ignorando factores como la inercia de la carga, las aceleraciones o las condiciones de arranque en frío. El actuador debe estar preparado para los picos de demanda, no solo para la condición nominal de operación. No preverlo puede llevar a saturación del actuador en los momentos de mayor exigencia.

Otro error habitual es no considerar la retroalimentación posicional desde el inicio del diseño. Hay aplicaciones donde el motor paso a paso funciona bien hasta que pierde pasos por sobrecarga, y si no existe un sistema de verificación de posición, el sistema completo falla silenciosamente. En esos casos, integrar un sistema como el que ofrecen los encoders, y conocer la diferencia entre encoder incremental y absoluto, puede ser determinante para garantizar la fiabilidad del sistema.

Aplicaciones reales de los actuadores mecatrónicos

Los actuadores mecatrónicos están presentes en prácticamente todos los sistemas automatizados que se usan hoy en industria, medicina y vida cotidiana. Comprender sus aplicaciones ayuda a identificar qué tipo de actuador se usa en cada contexto y por qué fue elegido frente a otras alternativas.

Una de las áreas donde los actuadores mecatrónicos han ganado más relevancia en los últimos años es la de las prótesis biónicas. Los actuadores eléctricos de pequeño tamaño permiten replicar movimientos del músculo humano con suficiente fuerza y precisión como para que una persona pueda sostener objetos o escribir. Este es uno de los ejemplos más claros de cómo la selección correcta del actuador cambia vidas reales.

En el ámbito educativo e industrial, la ingeniería mecatrónica sigue siendo la disciplina que integra todos estos componentes —sensores, controladores y actuadores— en sistemas coherentes y funcionales. Entender cómo trabajan los actuadores es entender una parte central de lo que hace posible la automatización moderna.

Preguntas frecuentes

¿Qué diferencia hay entre un actuador eléctrico y uno neumático?

La diferencia principal está en la fuente de energía y en las características de movimiento que cada uno ofrece. El actuador eléctrico usa energía eléctrica y proporciona un control de posición muy preciso, con bajo mantenimiento y sin necesidad de infraestructura de aire comprimido. El actuador neumático, en cambio, usa aire comprimido, es más rápido en ciclos repetitivos y resulta más económico en instalaciones donde ya existe una red de aire, pero ofrece menor precisión de posicionamiento. La elección entre uno y otro depende principalmente del nivel de precisión requerido, la velocidad de operación y la infraestructura disponible en el entorno de trabajo.

¿Cuál es el actuador mecatrónico más usado en robótica?

El servomotor es el actuador más extendido en robótica, tanto en aplicaciones educativas como industriales. Su capacidad de alcanzar y mantener posiciones angulares precisas, combinada con su tamaño compacto y su integración directa con sistemas de control digital, lo convierte en la elección natural para articulaciones de brazos robóticos, plataformas móviles y sistemas de orientación. En robótica industrial de alto rendimiento, también se usan motores brushless de alta potencia con encoders de retroalimentación, que ofrecen mayor velocidad y durabilidad que los servomotores convencionales.

¿Qué es un servomotor y cómo funciona en mecatrónica?

Un servomotor es un actuador eléctrico rotativo que integra en un solo conjunto un motor, un reductor de velocidad y un sensor de posición, generalmente un encoder o un potenciómetro. El sistema de control envía una señal que indica la posición deseada, y el servomotor ajusta continuamente su posición hasta coincidir con esa referencia. Este lazo de retroalimentación interno lo hace extremadamente preciso. En mecatrónica, los servomotores se programan mediante señales PWM (modulación por ancho de pulso) y son compatibles con plataformas como Arduino, Raspberry Pi o controladores industriales PLC.

¿Pueden trabajar sensores y actuadores sin un controlador?

En teoría, ciertos circuitos muy simples pueden conectar un sensor directamente a un actuador mediante lógica analógica, como un termostato bimetálico que acciona un relé. Sin embargo, en los sistemas mecatrónicos modernos, el controlador es el componente que da sentido al sistema completo. Es quien interpreta la señal del sensor, toma una decisión y emite la orden al actuador. Sin controlador, el sistema no puede adaptarse a condiciones cambiantes, ni ejecutar lógica condicional, ni protegerse de situaciones anómalas. La mayoría de las aplicaciones reales requieren al menos un microcontrolador o un PLC entre el sensor y el actuador.

¿Qué es un actuador lineal y cuándo se utiliza?

Un actuador lineal es cualquier dispositivo que genera desplazamiento en línea recta, independientemente de si usa energía eléctrica, neumática o hidráulica. Se utiliza cuando la tarea requiere empujar, jalar, elevar o inclinar un objeto a lo largo de un eje definido. Los ejemplos más comunes son los cilindros neumáticos en líneas de ensamblaje, los actuadores eléctricos lineales en mesas regulables en altura y los cilindros hidráulicos en excavadoras. La longitud de carrera, la fuerza máxima y la velocidad de avance son las tres variables que definen qué actuador lineal se ajusta mejor a cada aplicación.

¿Qué ventajas tienen los actuadores neumáticos frente a los hidráulicos?

Los actuadores neumáticos tienen varias ventajas prácticas frente a los hidráulicos en contextos donde la potencia máxima no es el factor determinante. Son más limpios, ya que usan aire en lugar de aceite, lo que los hace adecuados para entornos con requisitos de higiene, como las industrias alimentaria y farmacéutica. También son más seguros ante riesgos de explosión, más fáciles de mantener y, generalmente, más rápidos en ciclos repetitivos. Su desventaja frente a los hidráulicos es la fuerza: cuando se necesita mover cargas muy pesadas, los sistemas neumáticos no alcanzan la potencia que sí ofrecen los hidráulicos.

¿Qué es un motor paso a paso y para qué sirve?

Un motor paso a paso es un actuador eléctrico rotativo que divide una vuelta completa en pasos iguales y discretos, típicamente entre 200 y 400 pasos por vuelta según el modelo. Cada pulso eléctrico que recibe hace girar el eje exactamente un paso, lo que permite controlar su posición sin necesidad de un sensor de retroalimentación externo. Esto lo hace ideal para aplicaciones donde la repetibilidad es más importante que la velocidad, como impresoras 3D, plotters de corte, sistemas CNC de fresado y robots cartesianos. Su principal limitación es que puede perder pasos si se sobrecarga, por lo que en aplicaciones críticas conviene combinarlo con un encoder verificador.

Conclusión

Los actuadores mecatrónicos son los componentes que cierran el ciclo entre la información y la acción. Sin ellos, cualquier sistema puede detectar, medir y calcular, pero no puede hacer nada en el mundo físico. Conocer su funcionamiento, su clasificación y los criterios para elegirlos te da una base sólida para entender cómo opera cualquier sistema automatizado desde sus fundamentos.

A lo largo de este contenido has visto que los actuadores se clasifican por la energía que usan y por el movimiento que generan, que cada tipo tiene ventajas claras según el contexto y que la elección incorrecta puede comprometer todo un sistema. Con esa comprensión ya puedes analizar un sistema mecatrónico real e identificar qué actuador lo mueve y por qué fue elegido.

Si quieres seguir construyendo tu base en mecatrónica, este sitio web tiene más contenidos sobre los componentes, principios y tecnologías que conforman esta disciplina. Cada tema que domines te acerca un poco más a diseñar sistemas que realmente funcionen.
