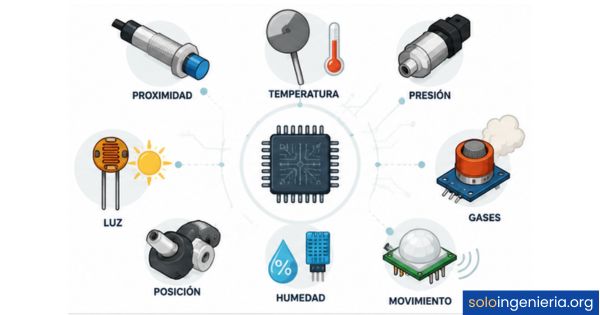

Tipos de sensores mecatrónicos y su función en cada sistema

¿Qué es un sensor en un sistema mecatrónico?

Un sensor es un dispositivo que detecta cambios en el entorno físico y los convierte en señales eléctricas que el sistema puede procesar. Su función central es actuar como el punto de contacto entre el mundo real y la lógica de control del sistema. Sin este elemento, el sistema operaría sin información sobre lo que ocurre a su alrededor, lo que haría imposible cualquier tipo de automatización o respuesta adaptativa.

En mecatrónica, los sensores no trabajan de forma aislada. Se integran junto a actuadores, controladores y sistemas de procesamiento para formar un ciclo continuo: el sensor recibe un estímulo, lo transforma en señal, el controlador analiza esa señal y el actuador ejecuta una respuesta. Este ciclo es la base del control automático en cualquier sistema mecatrónico moderno.

Diferencia entre sensor y transductor en mecatrónica

Aunque los términos suelen usarse como sinónimos, en mecatrónica tienen matices distintos. Un transductor es cualquier dispositivo que convierte una forma de energía en otra, mientras que un sensor es un tipo específico de transductor cuyo objetivo es detectar una magnitud física y producir una señal eléctrica de salida. Dicho de otra forma: todo sensor es un transductor, pero no todo transductor es un sensor.

Un micrófono convierte energía acústica en eléctrica, por lo que es un transductor. Un sensor de temperatura convierte calor en una variación de voltaje o resistencia que el sistema puede leer. La distinción importa porque define el rol de cada componente dentro del sistema de medición y control. Cuando diseñas un sistema mecatrónico, saber qué necesitas medir y cómo se debe expresar esa medición te orienta hacia el tipo de dispositivo correcto desde el principio.

¿Cómo convierte un sensor una magnitud física en señal eléctrica?

El proceso depende del principio físico que usa el sensor. Algunos aprovechan el cambio en la resistencia eléctrica de un material cuando varía la temperatura o la deformación. Otros usan el efecto piezoeléctrico, donde la presión mecánica genera una carga eléctrica. En todos los casos, el resultado es una señal eléctrica —de voltaje, corriente o resistencia— proporcional al fenómeno medido.

Esa señal eléctrica no siempre llega directamente al controlador. En muchos sistemas, pasa primero por un circuito acondicionador de señal que la amplifica, filtra o convierte al formato digital. Este acondicionamiento garantiza que la información sea compatible con el sistema de procesamiento, ya sea un microcontrolador, un PLC o un sistema embebido. Sin ese paso intermedio, la señal podría ser demasiado débil o estar contaminada con ruido eléctrico.

Clasificación general de los sensores mecatrónicos

Existen distintas formas de clasificar los sensores en mecatrónica. Las dos más utilizadas son según el tipo de señal que producen y según el principio físico que aplican para realizar la medición. Conocer esta clasificación te da un mapa claro para entender cómo se comporta cada sensor y en qué contextos conviene usarlo.

Sensores según el tipo de señal de salida: analógicos y digitales

Los sensores analógicos entregan una señal continua que varía de forma proporcional a la magnitud medida. Por ejemplo, un sensor de temperatura analógico produce un voltaje que sube o baja exactamente según los grados detectados. Esta continuidad permite capturar variaciones muy finas, lo que los hace ideales cuando se necesita monitorear un proceso con alta resolución.

Los sensores digitales, en cambio, solo emiten dos estados posibles: activado o desactivado. Son más robustos frente al ruido eléctrico y más fáciles de conectar a microcontroladores. Se usan cuando la tarea es detectar presencia o ausencia, contar eventos o establecer límites de posición, como los finales de carrera en una máquina CNC o los detectores de puerta en ascensores modernos.

Sensores según su principio de funcionamiento

Esta clasificación describe el fenómeno físico que usa el sensor para realizar la medición. Un sensor resistivo cambia su resistencia eléctrica cuando varía la temperatura, la deformación o la luz. Un sensor capacitivo cambia su capacitancia cuando un objeto se acerca o cuando varía la humedad entre sus placas. Entender el principio de funcionamiento permite anticipar el comportamiento del sensor en condiciones reales de trabajo.

Los sensores inductivos responden a la presencia de materiales metálicos sin necesidad de contacto físico. Los piezoeléctricos generan carga eléctrica cuando se les aplica una fuerza mecánica. Cada principio físico tiene ventajas en entornos específicos: los inductivos son robustos en ambientes sucios, los ópticos ofrecen alta precisión y los magnéticos funcionan bien en condiciones de vibración o polvo metálico.

Sensores de posición y desplazamiento

Los sensores de posición miden la ubicación de un objeto o componente en el espacio, ya sea en línea recta o en rotación. Son los sensores más presentes en sistemas de control de movimiento, como brazos robóticos, impresoras 3D, máquinas CNC y sistemas de posicionamiento automatizado. Sin ellos, el controlador no sabría dónde se encuentra el elemento que está moviendo ni si llegó a la posición deseada.

Potenciómetros y encoders rotativos

El potenciómetro es uno de los sensores de posición más sencillos. Consiste en una resistencia con un cursor móvil que cambia el valor de resistencia —y por ende el voltaje de salida— según la posición del elemento que se mide. Su principal ventaja es la sencillez de conexión y su bajo costo, aunque se desgasta con el uso por ser un dispositivo de contacto mecánico.

El encoder rotativo es más robusto y preciso. Genera pulsos eléctricos a medida que el eje gira, y el controlador cuenta esos pulsos para calcular la posición o la velocidad. Los encoders incrementales indican cuánto se ha movido el eje; los absolutos indican su posición exacta en todo momento, incluso tras un corte de energía. Esta diferencia es determinante al diseñar sistemas donde la pérdida de referencia puede generar errores graves.

Transformadores diferenciales (LVDT)

El LVDT (Linear Variable Differential Transformer) es un sensor de desplazamiento lineal que funciona por inducción electromagnética. Contiene un núcleo móvil que, al desplazarse, modifica el acoplamiento magnético entre bobinas y produce una señal de voltaje proporcional al desplazamiento. No hay contacto mecánico entre el núcleo y las bobinas, lo que le da una vida útil prácticamente ilimitada.

Esta característica lo hace muy popular en entornos exigentes como aeronáutica, pruebas estructurales y sistemas hidráulicos de precisión. Su resolución puede ser del orden de micrómetros, lo que lo convierte en una opción de referencia cuando se requiere medir desplazamientos pequeños con alta repetibilidad y sin degradación por uso continuo.

Sensores de proximidad y presencia

Los sensores de proximidad detectan la presencia de un objeto cercano sin necesidad de establecer contacto físico con él. Este tipo de sensor es uno de los más utilizados en la industria manufacturera, ya que permite automatizar procesos de conteo, posicionamiento y verificación de presencia sin que el sensor sufra desgaste por roce. Su integración en líneas de producción es prácticamente universal.

Sensores inductivos y capacitivos

Los sensores inductivos generan un campo electromagnético frente a su cara activa. Cuando un objeto metálico entra en ese campo, induce corrientes en el metal que alteran la oscilación del circuito interno del sensor, lo que genera la señal de detección. Solo reaccionan ante metales, lo que los hace selectivos y confiables en entornos donde hay otros materiales presentes. Son los más usados en maquinaria industrial por su robustez.

Los sensores capacitivos, en cambio, detectan cualquier material que altere el campo eléctrico entre sus placas, incluidos plásticos, líquidos, madera y polvo. Esto los hace ideales para detectar niveles de líquido en tanques o la presencia de productos envasados sin abrir el contenedor. Su sensibilidad se puede ajustar para ignorar materiales no deseados y responder solo al objetivo específico del proceso.

Sensores ultrasónicos y ópticos

Los sensores ultrasónicos emiten pulsos de sonido de alta frecuencia y miden el tiempo que tarda el eco en regresar. A partir de ese tiempo, calculan la distancia al objeto. Funcionan con cualquier tipo de material, independientemente de su color, transparencia o reflectividad, lo que los hace útiles para medir niveles en silos, detectar objetos irregulares o controlar robots móviles en espacios cerrados.

Los sensores ópticos usan luz —visible, infrarroja o láser— para detectar objetos o medir distancias. Existen tres configuraciones principales: emisor-receptor por barrera, por reflexión directa y por reflexión con retroreflector. Los sensores láser ofrecen la mayor precisión de la familia óptica y se usan en aplicaciones donde se requiere medir distancias o detectar perfiles con resolución milimétrica o submilimétrica.

Sensores de fuerza, presión y temperatura

Este grupo abarca los sensores que miden variables relacionadas con la energía mecánica y térmica de los sistemas. Son fundamentales en aplicaciones donde hay que controlar fuerzas aplicadas, presiones de fluidos o condiciones térmicas que pueden afectar el rendimiento o la seguridad del sistema. Su precisión determina directamente la calidad del producto o proceso que controlan.

Galgas extensométricas y sensores piezoeléctricos

La galga extensométrica es una lámina de material conductor que cambia su resistencia eléctrica cuando se deforma. Se pega sobre la superficie del elemento que se quiere analizar y, al deformarse junto con él, produce una variación medible de resistencia. Esta variación, amplificada por un puente de Wheatstone, permite calcular la fuerza o el esfuerzo aplicado con gran exactitud. Se usan en básculas industriales, prensas y ensayos de materiales.

Los sensores piezoeléctricos funcionan de forma diferente: ciertos materiales como el cuarzo generan carga eléctrica cuando se les aplica presión mecánica. Son especialmente eficaces para medir fuerzas dinámicas y vibraciones de alta frecuencia, ya que responden muy rápido al cambio. Por eso se usan en motores de combustión, sistemas de impacto y control de vibraciones en maquinaria rotativa.

RTD, termistores y termopares en mecatrónica

Los tres son sensores de temperatura, pero con características muy distintas. El RTD (Resistance Temperature Detector) ofrece alta precisión y estabilidad, ya que usa la variación de resistencia de un metal puro —generalmente platino— con la temperatura. Se usa en procesos industriales que requieren mediciones exactas a lo largo del tiempo y con alta repetibilidad.

El termistor también varía su resistencia con la temperatura, pero de forma mucho más pronunciada, lo que lo hace muy sensible a pequeños cambios. Es ideal cuando se necesita detectar variaciones de temperatura rápidas en un rango limitado. El termopar, por su parte, genera un voltaje pequeño en la unión de dos metales diferentes y puede medir temperaturas extremas, desde criogénicas hasta más de mil grados centígrados, algo que los otros dos tipos no pueden lograr.

¿Cómo se elige el sensor adecuado para un sistema mecatrónico?

Elegir un sensor no es una decisión trivial. Un sensor que funciona perfectamente en un laboratorio puede fallar en una planta industrial por culpa del ruido eléctrico, las vibraciones o la temperatura ambiente. La elección correcta parte siempre de definir con precisión qué magnitud se va a medir, en qué rango y bajo qué condiciones operativas. Esa definición previa reduce casi completamente el riesgo de seleccionar un dispositivo inadecuado.

Variables clave que determinan la selección de un sensor

Antes de revisar catálogos o precios, conviene responder varias preguntas técnicas sobre el sistema. La magnitud a medir, el rango esperado de valores, la precisión requerida y el tipo de señal que acepta el controlador son los cuatro factores que más condicionan la elección. A partir de ellos se descarta la mayoría de las opciones y se acota el campo a una familia específica de sensores.

Errores frecuentes al elegir un sensor

Uno de los errores más comunes es elegir el sensor por su precio sin revisar si sus especificaciones técnicas corresponden a las condiciones reales del sistema. Un sensor barato con un rango de temperatura insuficiente puede fallar en pocas horas de operación. Otro error habitual es ignorar el tipo de señal de salida, lo que obliga a agregar circuitos de conversión que complican el diseño y aumentan el costo final.

También se suele subestimar el efecto del entorno. Un sensor óptico puede ser muy preciso en un laboratorio limpio, pero inutilizable en una planta con polvo o vapores que bloquean el haz de luz. Revisar el índice de protección IP del sensor y su compatibilidad con el entorno industrial es tan importante como verificar su rango de medición. Omitir este paso es una de las causas más frecuentes de reemplazo prematuro de sensores.

Aplicaciones reales de los sensores mecatrónicos

Los sensores mecatrónicos están presentes en prácticamente todos los sistemas automáticos que usas a diario. En un automóvil moderno, los sensores de posición del cigüeñal controlan el encendido, los de presión regulan el sistema de frenos ABS y los de temperatura gestionan la refrigeración del motor. Cada función depende de un tipo de sensor específico que trabaja de forma coordinada con los demás.

En la industria manufacturera, los sensores de proximidad inductivos cuentan piezas en una línea de ensamblaje, los sensores de visión verifican la calidad del producto y los encoders garantizan que los ejes se detengan en la posición exacta programada. Conocer el trabajo de un ingeniero mecatrónico incluye saber seleccionar, integrar y calibrar estos dispositivos en función de cada proceso.

En el campo de la medicina, los sensores de presión miden el flujo sanguíneo en dispositivos de diálisis, los de temperatura monitorean pacientes en unidades de cuidados intensivos y los sensores de fuerza permiten que las prótesis robóticas detecten el agarre. La ingeniería mecatrónica está detrás de todos estos sistemas, integrando sensores, algoritmos y actuadores en dispositivos que mejoran directamente la calidad de vida.

Preguntas frecuentes

¿Cuál es la diferencia entre un sensor activo y uno pasivo?

Un sensor pasivo no necesita una fuente de energía externa para generar su señal de salida, ya que la obtiene directamente de la magnitud que mide. Un termopar, por ejemplo, genera su propio voltaje gracias al efecto Seebeck. Un sensor activo, en cambio, requiere alimentación eléctrica externa para funcionar y produce una señal amplificada o procesada. Los sensores inductivos y los ultrasónicos son activos porque necesitan energía para generar el campo o el pulso de sonido con el que realizan la medición.

¿Qué sensores se usan en brazos robóticos?

Los brazos robóticos combinan varios tipos de sensores para operar con precisión. En las articulaciones se usan encoders rotativos para conocer la posición y velocidad de cada eje. En las garras se instalan sensores de fuerza o de par para controlar la presión de agarre sin dañar la pieza. Los sensores de proximidad ópticos o inductivos detectan la presencia del objeto antes de que el efector llegue a tocarlo. En robots colaborativos avanzados también se incorporan sensores táctiles y de visión para interactuar de forma segura con personas.

¿Para qué sirven los sensores en un sistema de control automático?

En un sistema de control automático, los sensores proporcionan la información de retroalimentación que el controlador necesita para comparar el estado real del sistema con el estado deseado. Sin esa información, el controlador operaría en lazo abierto, es decir, ejecutaría acciones sin saber si el resultado es correcto. Con los sensores, el sistema opera en lazo cerrado: detecta el error entre la referencia y la salida real, y actúa para corregirlo continuamente. Este principio es la base del control PID y de cualquier sistema regulado.

¿Qué es un sensor de efecto Hall y cuándo se usa?

El sensor de efecto Hall detecta la presencia de campos magnéticos y genera una señal de voltaje proporcional a la intensidad de ese campo. Se basa en el principio físico por el que una corriente eléctrica sometida a un campo magnético genera una diferencia de potencial perpendicular a ambos. Se usa para medir la velocidad de rotación de motores, detectar la posición de imanes en encoders magnéticos y medir corriente eléctrica sin interrumpir el circuito. Su ausencia de contacto mecánico lo hace muy duradero en entornos con polvo o humedad.

¿Cuáles son los sensores mecatrónicos más comunes en la industria?

Los sensores de proximidad inductivos son los más extendidos en la industria manufacturera por su robustez y bajo mantenimiento. Le siguen los encoders rotativos en aplicaciones de control de movimiento, los sensores de temperatura tipo RTD y termopar en procesos térmicos y los sensores de presión en sistemas hidráulicos y neumáticos. Los sensores mecatrónicos de visión artificial están creciendo rápidamente en líneas de control de calidad, ya que permiten inspeccionar cientos de piezas por minuto con una precisión que supera la inspección manual.

¿Qué diferencia hay entre un sensor analógico y uno digital?

Un sensor analógico produce una señal continua que varía de forma proporcional a la magnitud medida, como un voltaje que sube y baja gradualmente. Un sensor digital solo emite dos estados: activado o desactivado, representados como 1 y 0. Los analógicos capturan más detalle del fenómeno, pero son más susceptibles al ruido eléctrico; los digitales son más robustos e inmunes a interferencias, aunque solo informan si algo ocurrió o no, sin indicar cuánto. La elección depende de si el sistema necesita saber el valor exacto de la magnitud o simplemente detectar un umbral.

¿Qué es la calibración de un sensor y por qué es necesaria?

La calibración es el proceso de comparar la salida del sensor con un valor de referencia conocido y ajustar el sensor para que coincidan. Con el tiempo, los sensores pueden sufrir derivas en su respuesta por envejecimiento de los materiales, variaciones de temperatura o desgaste mecánico. Sin calibración periódica, las mediciones del sensor se alejan del valor real, lo que provoca errores en el control del sistema y puede generar productos defectuosos o fallos de seguridad. La frecuencia de calibración depende del tipo de sensor y de la precisión que exige la aplicación.

Conclusión

Los sensores mecatrónicos son el punto de partida de cualquier sistema automático: sin ellos, no hay información, y sin información, no hay control. Cada tipo —de posición, proximidad, temperatura, fuerza o presión— responde a una necesidad concreta dentro del sistema y opera según un principio físico específico que determina cuándo y cómo usarlo.

Ahora que conoces las familias principales, los criterios de selección y las diferencias entre tipos de señal, puedes aplicar este conocimiento desde el primer diseño: definir qué magnitud medir, qué condiciones ambientales hay que considerar y qué tipo de señal acepta tu controlador. Esos tres pasos reducen de forma considerable los errores de selección en proyectos reales.
