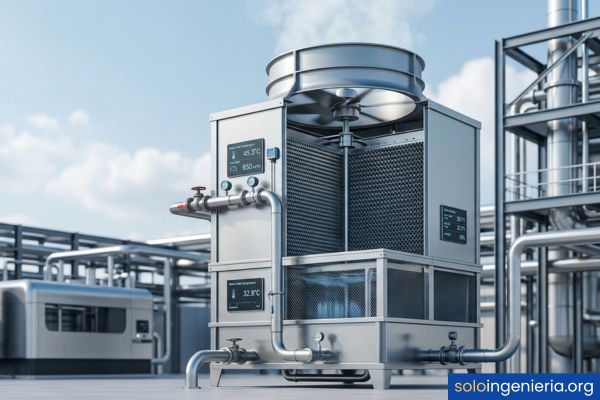

¿Cómo calcular la eficiencia de una torre de enfriamiento?

Parámetros fundamentales para medir el rendimiento

Para saber cómo calcular la eficiencia de una torre de enfriamiento, primero hay que entender cuáles son los valores que entran en juego. Sin ellos, cualquier cálculo queda incompleto o conduce a resultados incorrectos.

• Temperatura de entrada del agua caliente (T₁): Es la temperatura del agua que llega a la torre procedente del proceso industrial. Representa el punto de inicio del intercambio térmico y es el valor más alto en la ecuación.
• Temperatura de salida del agua fría (T₂): Es la temperatura del agua ya enfriada que sale de la torre hacia el proceso. Cuanto más baja sea esta temperatura respecto a T₁, mayor es el trabajo realizado por el equipo.
• Temperatura de bulbo húmedo del aire (Tbh): Es el límite físico hasta el cual la torre puede enfriar el agua. Ningún sistema puede llevar el agua por debajo de este valor, lo que la convierte en la referencia para medir la eficiencia real.
• Rango térmico (Range): Es la diferencia entre T₁ y T₂. Indica cuántos grados pierde el agua al pasar por la torre, es decir, cuánto calor fue efectivamente transferido.
• Acercamiento térmico (Approach): Es la diferencia entre T₂ y Tbh. Refleja qué tan cerca llegó el equipo a su límite teórico de enfriamiento, y cuanto menor sea, mejor trabajó la torre.

Definición del rango o salto térmico

El rango térmico, también llamado salto térmico, es simplemente la diferencia entre la temperatura del agua que entra caliente y la temperatura del agua que sale fría. Si el agua entra a 45 °C y sale a 30 °C, el rango es de 15 °C.

Este valor dice cuánto calor absorbió y transfirió al aire la torre durante su operación. Un rango amplio generalmente indica que el equipo está removiendo una carga térmica considerable, lo cual es positivo para el proceso industrial.

Sin embargo, un rango alto no garantiza por sí solo que la torre sea eficiente. Para eso hay que compararlo con el acercamiento térmico y con la temperatura de bulbo húmedo, tal como se explicará a lo largo de este artículo.

Concepto de acercamiento o approach térmico

El acercamiento térmico es la diferencia entre la temperatura del agua fría que sale de la torre y la temperatura de bulbo húmedo del aire. Si el agua sale a 30 °C y el bulbo húmedo está en 24 °C, el acercamiento es de 6 °C.

Cuanto menor sea el acercamiento, más cerca está la torre de alcanzar su límite teórico de enfriamiento. En la práctica, los valores típicos de acercamiento oscilan entre 3 °C y 8 °C, dependiendo del diseño del equipo y las condiciones del entorno.

Un acercamiento muy bajo puede parecer ideal, pero también puede indicar que la torre está sobredimensionada o que la carga térmica del proceso disminuyó. Por eso, siempre se evalúa junto al rango para tener una imagen completa del desempeño.

Relevancia de la temperatura de bulbo húmedo

La temperatura de bulbo húmedo es la variable ambiental más importante en este análisis. Representa la temperatura mínima a la que el agua puede ser enfriada mediante evaporación, y actúa como el límite inferior absoluto del sistema.

Este valor depende de la humedad relativa del aire. En ambientes muy húmedos, el bulbo húmedo es alto y la capacidad de enfriamiento de la torre se reduce. En ambientes secos, el bulbo húmedo es bajo y la torre puede trabajar con mayor margen.

Medir bien el bulbo húmedo es tan importante como medir las temperaturas del agua. Un error en este dato altera directamente el cálculo de eficiencia y puede llevar a conclusiones equivocadas sobre el estado del equipo.

La fórmula matemática de la eficiencia térmica

Una vez que se conocen los parámetros del sistema, el siguiente paso es aplicar la expresión matemática que relaciona esas temperaturas. Esta fórmula es sencilla y directa, lo que facilita su uso tanto en campo como en análisis de escritorio.

La eficiencia de una torre de enfriamiento se calcula dividiendo el calor que efectivamente se transfirió entre el calor máximo que teóricamente podría haberse transferido. El resultado se multiplica por 100 para expresarlo como porcentaje.

Identificación de las variables de la ecuación

Cada letra de la fórmula tiene un significado preciso y un origen concreto en la operación del equipo. Identificarlas correctamente evita confusiones al momento de sustituir los datos reales.

El numerador de la fórmula, (T₁ − T₂), representa el trabajo real de la torre: cuántos grados bajó el agua. El denominador, (T₁ − Tbh), representa el máximo que podría haber bajado si la torre fuera perfecta.

Cálculo del porcentaje de efectividad de la torre

Al dividir el rango real entre el rango máximo posible, se obtiene un número entre 0 y 1. Al multiplicarlo por 100, se convierte en un porcentaje fácil de interpretar y comparable entre distintos equipos o periodos de operación.

Estos rangos son referencias generales utilizadas ampliamente en la industria. El valor aceptable puede variar según el tipo de torre, su antigüedad y los requerimientos específicos del proceso al que da servicio.

Procedimiento para la toma de datos en campo

Aplicar la fórmula es sencillo, pero obtener datos confiables requiere un procedimiento ordenado. Una medición mal hecha puede hacer que una torre parezca eficiente cuando en realidad no lo es, o viceversa.

• Verificar el estado del equipo antes de medir: La torre debe estar operando en condiciones estables. Si acaba de arrancar o sufrió un cambio de carga, los valores no serán representativos del comportamiento real del sistema.
• Registrar todas las lecturas al mismo tiempo: Las tres temperaturas (T₁, T₂ y Tbh) deben medirse de forma simultánea o en un intervalo muy corto. Las condiciones cambian constantemente y desfasar las mediciones introduce error en el cálculo.
• Repetir las mediciones en distintos momentos del día: La temperatura de bulbo húmedo varía con la hora. Tomar lecturas en la mañana, al mediodía y en la tarde permite obtener un promedio más representativo del desempeño diario.
• Documentar las condiciones ambientales: Junto a las temperaturas, conviene registrar la humedad relativa, la velocidad del viento y la temperatura de bulbo seco. Estos datos sirven de respaldo y facilitan comparaciones futuras.
• Comparar con datos históricos del equipo: Una sola medición dice poco si no se contrasta con registros previos. La tendencia a lo largo del tiempo revela degradación gradual del rendimiento antes de que se convierta en un problema grave.

Instrumentos necesarios para una medición precisa

La calibración de estos instrumentos es tan importante como su selección. Un sensor descalibrado en 1 °C puede traducirse en un error de varios puntos porcentuales en el resultado final de eficiencia.

Puntos críticos para la lectura de temperaturas

No es suficiente con tener los instrumentos correctos. El lugar exacto donde se realiza cada medición también determina la calidad del dato obtenido.

• Medir el bulbo húmedo lejos de la torre: El aire que sale de la torre está saturado de humedad. Si el psicrómetro se coloca muy cerca, leerá condiciones alteradas que no representan el aire ambiente real.
• Evitar medir en tuberías con puentes de aire: Las burbujas atrapadas en la línea pueden generar lecturas de temperatura incorrectas. Siempre es mejor medir en zonas donde el flujo sea continuo y estable.
• Seleccionar puntos representativos en la sección transversal: Especialmente en tuberías de gran diámetro, la temperatura en el centro puede diferir de la temperatura en la pared. Se recomienda medir en el eje central del flujo.
• Asegurar el tiempo de estabilización del sensor: Al introducir un termómetro de contacto en el agua, hay que esperar hasta que la lectura se estabilice antes de registrarla. Lecturas tomadas demasiado rápido pueden estar varias décimas por encima del valor real.

Medición en la entrada de agua caliente

Medición en el depósito de agua fría

Ejemplo práctico de cálculo

Resolución del ejercicio y análisis de resultados

Con los tres valores registrados, el cálculo se realiza sustituyendo directamente en la fórmula. A continuación se desarrolla paso a paso para que el proceso quede completamente claro.

Este tipo de análisis es fundamental en la ingeniería química, ya que permite tomar decisiones de mantenimiento basadas en datos reales y no en suposiciones. Un resultado por debajo del 65 % ya justifica una inspección detallada del equipo.

Factores que afectan la eficiencia de la torre

La eficiencia no depende solo del diseño original del equipo. Durante su operación, múltiples variables van modificando su capacidad real de enfriamiento, y conocerlas ayuda a anticipar problemas antes de que se vuelvan críticos.

• Incrustaciones en el relleno y las tuberías: Los depósitos de sales minerales reducen la superficie de contacto entre el agua y el aire, limitando directamente la transferencia de calor.
• Temperatura y humedad del aire ambiente: A mayor humedad relativa, mayor temperatura de bulbo húmedo y menor capacidad de enfriamiento disponible para la torre.
• Caudal de agua fuera del diseño: Si el flujo de agua es mayor al diseñado, el tiempo de contacto con el aire disminuye y el agua sale más caliente. Si es menor, la distribución del relleno puede verse afectada.
• Estado del sistema de distribución de agua: Los aspersores o boquillas obstruidas generan zonas secas en el relleno donde no hay transferencia de calor, reduciendo la eficiencia global.
• Flujo de aire reducido: Ventiladores con palas desgastadas, correas flojas o motores degradados aportan menos aire del necesario, disminuyendo la evaporación y el enfriamiento.
• Recirculación del aire húmedo: Ocurre cuando el aire que sale de la torre vuelve a entrar por la toma de aire fresco. Esto eleva artificialmente la temperatura de bulbo húmedo y deteriora el rendimiento.

Impacto de las incrustaciones y la calidad del agua

Uno de los problemas más comunes en cualquier torre de enfriamiento es la formación de incrustaciones minerales. El agua de proceso, al evaporarse parcialmente, concentra sus sales disueltas y estas se depositan sobre el relleno, las tuberías y los distribuidores.

Una capa de incrustación de apenas 1 mm puede reducir la transferencia de calor entre un 10 % y un 15 %, según la composición química del depósito y el tipo de relleno. Esto se traduce directamente en una pérdida de eficiencia que el cálculo pondrá en evidencia.

El control de la calidad del agua mediante análisis periódicos, el ajuste de ciclos de concentración y el uso de inhibidores de incrustación son las herramientas clave para prevenir este problema.

Influencia de las condiciones psicrométricas del aire

Las condiciones del aire (temperatura, humedad y presión barométrica) definen el potencial de enfriamiento disponible en un momento dado. Estas variables cambian a lo largo del día y entre estaciones, por lo que la eficiencia de la torre no es un valor fijo.

Cuando la humedad relativa es alta, el aire ya está parcialmente saturado de vapor de agua. Esto dificulta la evaporación del agua en el relleno, que es el mecanismo principal de transferencia de calor. En consecuencia, la temperatura de bulbo húmedo sube y la eficiencia calculada baja.

Por otro lado, en días secos y frescos, el bulbo húmedo cae significativamente. Esto amplía el denominador de la fórmula y puede mejorar los valores de eficiencia, incluso sin hacer ningún cambio en el equipo.

Comprender esta relación es clave para no comparar mediciones tomadas en diferentes épocas del año sin tomar en cuenta las condiciones ambientales de cada momento. Un buen análisis siempre registra el bulbo húmedo junto a los resultados de eficiencia.

Estado del relleno y del sistema de distribución

El relleno es la zona interna de la torre donde el agua y el aire entran en contacto de forma más intensa. Su función es aumentar la superficie de intercambio, y su estado tiene un impacto directo en la eficiencia del equipo.

Cuando el relleno está obstruido, colapsado o cubierto de limo, el agua no se dispersa correctamente y desciende en chorros en lugar de en película delgada. Esto reduce drásticamente el área de contacto y, por ende, la transferencia de calor por evaporación.

El sistema de distribución de agua, compuesto por brazos giratorios, tuberías perforadas o boquillas aspersoras, tiene la tarea de repartir el agua de forma uniforme sobre toda la superficie del relleno. Cualquier obstrucción en las boquillas crea zonas muertas donde no hay enfriamiento, lo cual deteriora la eficiencia global, aunque el resto del equipo funcione correctamente.

Estrategias para optimizar el desempeño térmico

Una vez que se conoce la eficiencia actual de la torre, el siguiente paso natural es identificar qué acciones pueden mejorarla. La mayoría de las mejoras no requieren inversiones grandes; en muchos casos basta con un mantenimiento bien planificado.

• Limpieza y reemplazo del relleno: El relleno deteriorado u obstruido es la causa más frecuente de baja eficiencia. Limpiar o reemplazar estas piezas restablece la superficie de contacto y puede recuperar varios puntos porcentuales de rendimiento.
• Revisión y calibración del sistema de distribución: Desbloquear boquillas, ajustar brazos aspersores y verificar la presión de trabajo garantiza una distribución uniforme del agua sobre todo el relleno.
• Control del programa de tratamiento del agua: Ajustar los inhibidores de incrustación, biocidas y dispersantes según los análisis de agua reduce la formación de depósitos y el crecimiento biológico dentro de la torre.
• Optimización del flujo de aire: Verificar el estado de las palas del ventilador, el ángulo de ataque y la condición de las correas permite asegurar el caudal de aire de diseño sin consumo energético excesivo.
• Evaluación de la recirculación de aire: Instalar deflectores o modificar la orientación de las descargas reduce la recirculación del aire húmedo, especialmente en instalaciones con múltiples celdas.
• Monitoreo continuo y registro de datos: Implementar mediciones periódicas y llevar un historial de eficiencia permite detectar tendencias de degradación antes de que impacten la producción o generen costos de reparación elevados.

Mantenimiento preventivo y limpieza del sistema

El mantenimiento preventivo es la herramienta más poderosa para sostener la eficiencia de una torre de enfriamiento a lo largo del tiempo. Un programa bien diseñado reduce las paradas no programadas y extiende la vida útil del equipo.

Las tareas mínimas recomendadas incluyen la limpieza del depósito de agua fría, la inspección visual del relleno, la revisión del sistema de distribución y el análisis periódico del agua. Estas actividades se pueden planificar sin necesidad de detener completamente la producción en muchos casos.

También es recomendable revisar los componentes estructurales y las uniones selladas, ya que una fuga interna puede alterar el flujo de agua y generar distribuciones desiguales que el cálculo de eficiencia pondrá en evidencia. Así como los criterios de diseño de recipientes a presión establecen estándares para garantizar la integridad estructural de los equipos, las torres de enfriamiento también requieren revisiones periódicas que aseguren que todos sus componentes estén dentro de parámetros seguros.

Ajustes en el flujo de aire y velocidad del ventilador

El flujo de aire es el segundo factor más importante después de la calidad del agua. Los ventiladores de las torres de tipo mecánico permiten ajustar el ángulo de ataque de las palas para modificar el caudal de aire sin cambiar el motor o el variador.

Un aumento en el flujo de aire puede mejorar la eficiencia en condiciones de alta humedad, pero también aumenta el consumo energético y el arrastre de agua (drift). Por eso, el ajuste debe hacerse buscando el punto de equilibrio entre eficiencia térmica y consumo de energía.

En torres de tiro inducido, revisar que no existan obstrucciones en la entrada de aire perimetral es tan importante como revisar el ventilador. Una rejilla obstruida con vegetación, polvo o residuos industriales puede reducir el flujo real muy por debajo del diseño, afectando seriamente el rendimiento del equipo.

Preguntas frecuentes

¿Cuál es el rango de eficiencia ideal en la industria?

En la mayoría de las aplicaciones industriales, se considera que una torre de enfriamiento trabaja correctamente cuando su eficiencia térmica se sitúa entre el 70 % y el 80 %. Sin embargo, este rango varía según el tipo de proceso al que sirve, las condiciones climáticas del lugar y las especificaciones de diseño originales del equipo. Torres diseñadas para procesos con cargas térmicas muy estables pueden alcanzar valores superiores al 80 % de forma sostenida, mientras que equipos más antiguos u operados con agua de mala calidad pueden mantenerse por debajo de ese umbral sin que eso represente necesariamente una falla grave.

¿Cómo afecta la humedad relativa al cálculo?

La humedad relativa del aire determina directamente la temperatura de bulbo húmedo, que es el denominador del potencial de enfriamiento en la fórmula. Cuando la humedad relativa es alta, la temperatura de bulbo húmedo se eleva y el denominador de la ecuación se reduce, haciendo que el porcentaje de eficiencia baje aunque el equipo esté funcionando exactamente igual. Por eso, dos mediciones tomadas el mismo día en horas distintas pueden arrojar resultados de eficiencia diferentes sin que el equipo haya cambiado en absoluto. Este efecto explica por qué los datos de eficiencia siempre deben acompañarse del registro de las condiciones psicrométricas del momento.

¿Qué diferencia hay entre eficiencia y efectividad térmica?

Aunque en la práctica muchos ingenieros usan estos dos términos de forma intercambiable, existe una distinción conceptual importante. La eficiencia térmica compara el calor real transferido con el calor máximo que podría transferirse bajo condiciones ideales, y se expresa con la fórmula que involucra las tres temperaturas. La efectividad, en cambio, puede referirse a la comparación del desempeño real del equipo con el desempeño establecido en las pruebas de garantía del fabricante. En evaluaciones más formales, como las realizadas bajo la norma CTI (Cooling Technology Institute), ambos conceptos se tratan con criterios específicos y procedimientos de medición más rigurosos que los utilizados en la operación rutinaria de planta.

¿Cada cuánto tiempo se debe evaluar el rendimiento?

La frecuencia recomendada para evaluar la eficiencia depende del tipo de industria y de las condiciones de operación del equipo. En plantas de proceso continuo con altas cargas térmicas, se aconseja hacer mediciones mensuales como mínimo. En instalaciones con menor exigencia, una evaluación trimestral puede ser suficiente. Lo importante es mantener una frecuencia constante para que los datos sean comparables entre sí y permitan detectar tendencias de degradación. Después de cualquier intervención de mantenimiento, limpieza o cambio en el programa de tratamiento del agua, también se recomienda hacer una medición para verificar si el trabajo realizado mejoró el rendimiento del equipo.

¿Se puede calcular la eficiencia sin conocer la temperatura de bulbo húmedo?

Sin la temperatura de bulbo húmedo, el cálculo de eficiencia no puede realizarse correctamente porque ese valor es el denominador del potencial máximo de enfriamiento. En su ausencia, solo es posible calcular el rango térmico, que indica cuántos grados bajó el agua, pero eso no informa sobre qué tan cerca estuvo el equipo de su límite. Algunos operadores intentan estimar el bulbo húmedo a partir de tablas psicrométricas usando la temperatura de bulbo seco y la humedad relativa, lo cual es perfectamente válido siempre que los instrumentos usados para esas lecturas estén bien calibrados y las mediciones se hagan en el punto correcto, alejado de la descarga de aire de la torre.

¿Qué ocurre si la eficiencia calculada supera el 100 %?

Un resultado mayor al 100 % es físicamente imposible y es una señal clara de que hay un error en alguno de los datos de entrada. La causa más frecuente es una medición incorrecta de la temperatura de bulbo húmedo, especialmente si el psicrómetro se colocó muy cerca de la salida de aire húmedo de la torre, lo que hace que lea un valor artificialmente alto. También puede deberse a errores en la identificación de los puntos de medición del agua, como confundir la entrada con la salida. Cuando el resultado supera el 100 %, se debe revisar el procedimiento completo de toma de datos antes de sacar cualquier conclusión sobre el estado del equipo.

¿Afecta la altitud geográfica al rendimiento de la torre?

Sí, la altitud tiene un efecto real sobre el comportamiento de la torre de enfriamiento. A mayor altitud, la presión barométrica disminuye, y con ella también cambia la capacidad del aire para absorber vapor de agua. En altitudes elevadas, la densidad del aire es menor, lo que significa que el ventilador mueve menos masa de aire por cada vuelta, aunque el volumen sea el mismo. Esto reduce la capacidad de remoción de calor y puede hacer que el equipo no alcance las temperaturas de salida para las que fue diseñado a nivel del mar. Por eso, las torres instaladas en zonas de altitud significativa deben ser diseñadas específicamente para esas condiciones o deben contar con evaluaciones de desempeño ajustadas a su ubicación geográfica real.

¿La eficiencia de la torre influye en el consumo energético del proceso?

De forma directa e importante. Cuando la eficiencia de la torre disminuye, el agua sale del equipo a una temperatura más alta de lo previsto. Esto obliga a los intercambiadores de calor, condensadores o equipos de proceso que dependen del agua fría a trabajar con una mayor diferencia de temperatura de diseño, lo que en muchos casos eleva el consumo eléctrico de compresores, bombas y otros equipos auxiliares. En procesos de refrigeración industrial, por ejemplo, una temperatura de agua de enfriamiento más alta implica directamente una mayor presión de condensación y un mayor consumo del compresor. Por eso, mantener la eficiencia de la torre no es solo un asunto de buen funcionamiento del equipo, sino también de eficiencia energética global del proceso.

¿Qué normas o estándares se usan para evaluar torres de enfriamiento?

El estándar más reconocido a nivel mundial para la evaluación de torres de enfriamiento es el desarrollado por el CTI (Cooling Technology Institute), específicamente la norma CTI ATC-105, que establece los procedimientos de prueba de aceptación para torres de enfriamiento de tiro mecánico. Esta norma define los métodos de medición, los instrumentos aceptables, las correcciones por condiciones ambientales y los criterios para determinar si el equipo cumple con las condiciones garantizadas por el fabricante. Además, la Asociación Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) también publica estándares relacionados con el desempeño y la operación de estos sistemas de enfriamiento.

¿Es posible mejorar la eficiencia sin hacer cambios físicos en la torre?

Sí, en varios casos es posible mejorar los resultados sin modificar el equipo físicamente. Optimizar el programa de tratamiento del agua para reducir incrustaciones y depósitos biológicos puede recuperar parte del rendimiento perdido sin ninguna intervención mecánica. También ajustar los caudales de agua de proceso para que coincidan mejor con el diseño original de la torre es una medida que puede mejorar notablemente la eficiencia sin tocar el equipo. Además, en torres con variadores de frecuencia en los ventiladores, ajustar las velocidades según las condiciones ambientales del momento permite mejorar el aprovechamiento del potencial de enfriamiento disponible en cada momento del día y de la noche.

Conclusión

Saber cómo calcular la eficiencia de una torre de enfriamiento te da una ventaja real como ingeniero o técnico de proceso: puedes tomar decisiones basadas en datos concretos y no en intuiciones. La fórmula es sencilla, pero su valor está en aplicarla correctamente, con mediciones bien tomadas y en las condiciones adecuadas.

A lo largo de este artículo encontraste los parámetros clave, la fórmula completa, un ejemplo resuelto paso a paso, los factores que degradan el rendimiento y las acciones concretas para mejorar el desempeño del equipo. Todo ese conocimiento, aplicado de forma sistemática, te permite mantener la torre operando cerca de su capacidad máxima y justificar técnicamente cualquier intervención de mantenimiento.
