¿Cómo leer un diagrama de fases presión-temperatura?

Fundamentos del diagrama de fases P-T

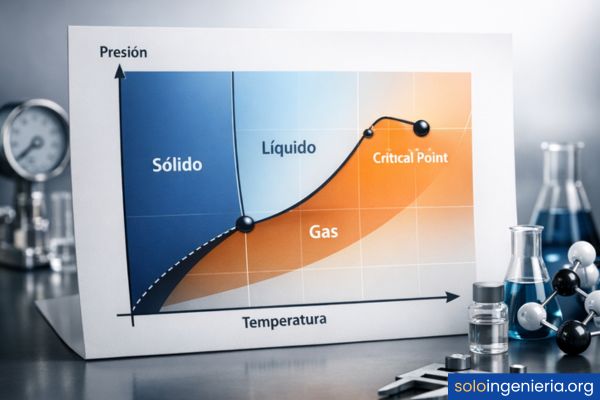

Un diagrama de fases presión-temperatura es una representación gráfica que muestra en qué estado físico se encuentra una sustancia pura según sus condiciones de presión y temperatura. Es como un mapa: cada punto del gráfico indica si la sustancia es sólido, líquido o gas.

Para leer este tipo de diagrama con seguridad, conviene conocer primero sus elementos fundamentales. A continuación, los más importantes:

• Eje de abscisas (X): Representa la temperatura, generalmente expresada en kelvin (K) o grados Celsius (°C).
• Eje de ordenadas (Y): Representa la presión, expresada en atmósferas (atm), pascales (Pa) o barras (bar).
• Regiones o campos de fase: Son las zonas delimitadas dentro del diagrama donde la sustancia existe en un solo estado físico estable.
• Curvas de equilibrio: Líneas que separan las regiones y sobre las cuales dos fases coexisten en equilibrio simultáneamente.
• Punto triple: Coordenada exacta donde las tres fases —sólido, líquido y gas— coexisten en equilibrio al mismo tiempo.
• Punto crítico: Límite superior de la curva de vaporización, más allá del cual desaparece la distinción entre líquido y gas.

Definición y utilidad en ingeniería química

En términos formales, un diagrama de fases presión-temperatura es una representación bidimensional del equilibrio termodinámico de una sustancia pura. Cada punto en el plano corresponde a un estado definido por sus dos coordenadas: presión y temperatura.

Su utilidad en ingeniería química es profunda y transversal. Permite anticipar cambios de estado antes de que ocurran en un proceso real, lo que reduce riesgos operativos y pérdidas económicas considerables.

La capacidad de predecir el comportamiento de una sustancia bajo distintas condiciones operativas es, precisamente, el mayor valor que ofrece este diagrama al ingeniero. Desde el diseño de reactores hasta el manejo de fluidos criogénicos, esta herramienta aparece constantemente.

En la industria petroquímica, por ejemplo, se usa para controlar las condiciones de separación de mezclas. En la industria alimentaria, orienta procesos de liofilización, donde el agua debe sublimar sin pasar por la fase líquida.

También resulta esencial en el diseño de sistemas de refrigeración, en la producción de gases técnicos y en el estudio de materiales a altas presiones. Sin este diagrama, muchos procesos industriales serían imposibles de controlar con precisión.

Variables de estado: presión vs. temperatura

Las dos variables que componen los ejes del diagrama no son elegidas al azar. Presión y temperatura son las dos variables de estado más fáciles de medir y controlar en cualquier sistema termodinámico real.

La temperatura indica el nivel de energía cinética promedio de las partículas. A mayor temperatura, las partículas se mueven con más energía y tienden a escapar hacia fases menos ordenadas, como el gas.

La presión, por su parte, actúa como una fuerza confinante. Una presión alta favorece estados más compactos, como el líquido o el sólido, porque comprime las partículas y dificulta su dispersión libre.

La interacción entre estas dos variables define en qué región del diagrama se encuentra la sustancia en cada momento. Por eso, entender cómo se relacionan es el primer paso para leer cualquier diagrama de fases con soltura.

Componentes esenciales de la gráfica

Saber qué tiene un diagrama de fases por dentro es tan importante como saber leerlo. Cada elemento gráfico cumple una función específica y comunica información termodinámica precisa.

Regiones de fase: sólido, líquido y gas

Las regiones son las áreas más amplias del diagrama y representan condiciones donde la sustancia existe en un solo estado físico. Cualquier punto dentro de una región corresponde a una única fase estable.

La región del sólido suele ocupar la parte superior izquierda: alta presión y baja temperatura. Allí, las partículas están tan juntas y con tan poca energía que mantienen posiciones fijas.

La región del líquido aparece en la zona central del diagrama. La sustancia tiene suficiente energía para fluir, pero la presión es lo bastante alta como para mantener las moléculas unidas sin dispersarse.

La región del gas se extiende hacia la derecha y abajo: temperaturas altas, presiones bajas. Las partículas tienen tanta energía que se separan y ocupan todo el volumen disponible del recipiente.

El dominio del fluido supercrítico

Más allá del punto crítico existe una región que no es ni líquido ni gas: el fluido supercrítico. Alcanzar esta zona implica superar simultáneamente la temperatura crítica y la presión crítica de la sustancia.

Un fluido supercrítico combina la densidad de un líquido con la difusividad de un gas, lo que lo hace extremadamente útil en procesos de extracción industrial. El CO₂ supercrítico, por ejemplo, se usa para descafeinar café y extraer aceites esenciales.

En el diagrama, esta región aparece en el ángulo superior derecho, después del punto crítico. No existe una línea que la separe del gas: la transición es continua y gradual, lo que la hace visualmente difícil de identificar si no se conoce el diagrama.

Interpretación de las curvas de equilibrio

Las curvas son las líneas que dividen las regiones del diagrama. No son barreras arbitrarias: representan condiciones exactas donde dos fases coexisten en equilibrio termodinámico. Hay tres curvas principales, y cada una tiene su nombre y su significado propio.

Curva de fusión y solidificación

La curva de fusión separa la región del sólido de la del líquido. Cualquier punto sobre esta línea indica que la sustancia está en un estado donde sólido y líquido coexisten simultáneamente en equilibrio.

La pendiente de esta curva dice mucho sobre el comportamiento de la sustancia al aplicarle presión. En la mayoría de los materiales, la pendiente es positiva: más presión implica un punto de fusión más alto.

El agua es la excepción más conocida: su curva de fusión tiene pendiente negativa, lo que significa que, al aumentar la presión, el hielo funde a temperaturas más bajas. Esto explica fenómenos como el deslizamiento de los patines sobre el hielo.

En ingeniería, esta curva es clave para procesos de fundición, solidificación controlada y fabricación de materiales metálicos que requieren temperaturas de trabajo muy precisas.

Curva de vaporización y condensación

La curva de vaporización separa la fase líquida de la gaseosa. Todo punto sobre esta línea representa una condición donde líquido y vapor coexisten en equilibrio, y la sustancia puede estar pasando de uno al otro simultáneamente.

Esta curva comienza en el punto triple y termina en el punto crítico. Después del punto crítico, la línea desaparece: ya no es posible distinguir entre líquido y gas porque las diferencias entre ambas fases se desvanecen completamente.

La curva de vaporización también describe la presión de vapor de la sustancia en función de la temperatura, lo que es fundamental para el diseño de columnas de destilación y sistemas de condensación en la industria química.

Aquí es donde cobran relevancia herramientas como el método de McCabe-Thiele, utilizado para analizar el equilibrio líquido-vapor en columnas de destilación, que trabaja directamente con los datos que este diagrama proporciona.

Curva de sublimación y deposición

La curva de sublimación separa la región del sólido de la del gas. Sobre esta línea, sólido y gas coexisten en equilibrio sin que exista fase líquida de por medio.

La sublimación ocurre cuando una sustancia pasa directamente del estado sólido al gaseoso sin fundir. La deposición es el proceso inverso: el gas pasa directamente a sólido sin pasar por el líquido.

Esta curva existe únicamente por debajo del punto triple, lo que significa que la sublimación solo es posible a presiones inferiores a la del punto triple. El hielo seco (CO₂ sólido) sublima a presión atmosférica porque su punto triple está muy por encima de 1 atm.

En aplicaciones industriales, la curva de sublimación es la base del proceso de liofilización, ampliamente usado para conservar alimentos y medicamentos sin alterar su estructura molecular.

Puntos singulares de gran importancia

Dentro del diagrama de fases hay dos coordenadas que no pertenecen a ninguna región ni a ninguna curva en particular: el punto triple y el punto crítico. Ambos son únicos para cada sustancia y tienen un significado termodinámico muy específico.

Punto triple: el equilibrio de tres estados

El punto triple es la única combinación de presión y temperatura en la que las tres fases —sólido, líquido y gas— coexisten simultáneamente en equilibrio. Es un valor fijo, característico de cada sustancia pura.

Para el agua, el punto triple ocurre a 273,16 K (0,01 °C) y 611,73 Pa (aproximadamente 0,006 atm). Este valor es tan preciso y reproducible que se usa como referencia en la definición de la escala de temperatura termodinámica internacional.

El punto triple es el único estado donde las tres curvas de equilibrio del diagrama convergen en un mismo punto. Si te desplazas ligeramente en cualquier dirección desde allí, la sustancia pasa a existir solo en una o dos fases.

Su utilidad práctica incluye la calibración de instrumentos de medición de temperatura, así como la verificación de la pureza de sustancias, ya que las mezclas no tienen un punto triple bien definido.

Punto crítico y el límite de la fase líquida

El punto crítico marca el final de la curva de vaporización. A partir de este punto, no es posible distinguir entre la fase líquida y la fase gaseosa: ambas se vuelven indistinguibles, con propiedades físicas idénticas.

Cada sustancia tiene sus propios valores críticos. El agua tiene una temperatura crítica de 374 °C y una presión crítica de 217,7 atm. El CO₂ alcanza su punto crítico a 31,1 °C y 72,8 atm, valores mucho más accesibles industrialmente.

Por encima del punto crítico, comprimir el gas no produce una fase líquida diferenciada: la sustancia se convierte en un fluido supercrítico sin transición visible. Esto tiene implicaciones fundamentales en el diseño de procesos a alta presión.

Reconocer el punto crítico en el diagrama permite delimitar con exactitud hasta dónde puede llegar la fase líquida y dónde comienza el dominio del fluido supercrítico, información indispensable en el diseño de plantas industriales modernas.

Cómo leer el diagrama paso a paso

Leer un diagrama de fases no requiere ser experto en termodinámica. Con un método claro y ordenado, cualquier estudiante puede hacerlo con seguridad. Lo importante es saber qué buscar y en qué orden mirarlo.

Ubicación de las coordenadas de estado

Ubicar un punto en el diagrama es el paso más directo: se trata de proyectar el valor de temperatura en el eje X y el valor de presión en el eje Y, y encontrar la intersección de esas dos proyecciones.

Si esa intersección cae dentro de la región del sólido, la sustancia es sólida bajo esas condiciones. Si cae en la región del líquido o del gas, lo mismo aplica. Y si cae exactamente sobre una curva, la sustancia está en transición entre dos fases.

La precisión al ubicar el punto depende directamente de leer bien la escala de cada eje. Un error al leer las unidades puede llevar a conclusiones completamente equivocadas sobre el estado de la sustancia.

Trayectorias de calentamiento y enfriamiento

Cuando una sustancia se calienta a presión constante, su punto de estado se desplaza horizontalmente hacia la derecha en el diagrama. Cada vez que esa trayectoria cruza una curva, la sustancia cambia de fase.

Por ejemplo, si comienzas en la región del sólido y aumentas la temperatura a presión fija, el punto cruzará primero la curva de fusión (la sustancia funde) y luego la curva de vaporización (la sustancia hierve).

El enfriamiento sigue la misma trayectoria pero en sentido inverso: de derecha a izquierda sobre el diagrama, cruzando primero la condensación y luego la solidificación. Este concepto es fundamental para entender procesos industriales de enfriamiento rápido.

Efecto de las variaciones de presión

Cuando la presión varía en lugar de la temperatura, la trayectoria en el diagrama se mueve verticalmente. Un aumento de presión desplaza el punto hacia arriba; una disminución, hacia abajo.

Este movimiento vertical también puede cruzar curvas de equilibrio y provocar cambios de fase. Por ejemplo, comprimir un gas a temperatura constante puede llevarlo a la región líquida si se supera la presión de vapor correspondiente a esa temperatura.

Reducir la presión por debajo del punto triple convierte cualquier líquido en gas o sólido directamente, sin pasar por la otra fase, lo que es el principio detrás de procesos industriales como la liofilización y ciertas técnicas de secado al vacío.

Ejemplos prácticos de diagramas de fases

La mejor manera de afianzar la lectura del diagrama es aplicarla a sustancias concretas. El agua y el dióxido de carbono son los dos casos más estudiados en ingeniería química por sus propiedades particulares y su relevancia industrial.

Análisis del diagrama de fases del agua

El diagrama de fases del agua tiene una particularidad que la convierte en una excepción notable dentro de la química: su curva de fusión tiene pendiente negativa, lo que significa que al aumentar la presión, el punto de fusión disminuye.

Esta anomalía ocurre porque el hielo es menos denso que el agua líquida. Al comprimir el hielo, se favorece la fase más densa (el líquido), de modo que funde a temperaturas más bajas de lo esperado. La mayoría de las sustancias hacen lo contrario.

El punto triple del agua se encuentra a 0,01 °C y 611,73 Pa. El punto crítico está a 374 °C y 217,7 atm. Estas cifras explican por qué el agua es líquida en condiciones normales de temperatura y presión que en otras sustancias producirían gas.

Comprender este diagrama también ayuda a entender por qué el hielo flota en el agua, por qué el agua hierve antes en las montañas y cómo funcionan las autoclaves de esterilización a alta presión en entornos médicos.

Comportamiento del CO₂ y el hielo seco

El dióxido de carbono tiene un diagrama de fases muy distinto al del agua. Su punto triple se encuentra a −56,6 °C y 5,11 atm. Como la presión atmosférica normal es de solo 1 atm, el CO₂ no puede existir como líquido a presión ambiente.

A presión atmosférica, el CO₂ sólido (hielo seco) sublima directamente a gas sin pasar por el estado líquido, ya que las condiciones normales están por debajo de su punto triple en el eje de presión.

Para obtener CO₂ líquido, es necesario superar los 5,11 atm. Por eso los extintores de CO₂ almacenan el gas en cilindros presurizados donde sí puede existir en fase líquida. Al liberar la presión, sublima instantáneamente.

El bajo punto crítico del CO₂ (31,1 °C) lo convierte en el candidato ideal para generar fluidos supercríticos en condiciones industriales accesibles, mucho más seguras y económicas que las requeridas por el agua. Por eso su uso en procesos de extracción y diagramas P&ID de plantas de procesamiento es tan frecuente en la industria moderna.

Preguntas frecuentes

¿Qué indica una pendiente negativa en la curva de fusión?

Una pendiente negativa en la curva de fusión significa que, al aumentar la presión sobre la sustancia, su temperatura de fusión disminuye. Esto ocurre cuando la fase sólida es menos densa que la líquida, como sucede con el agua. En esas condiciones, la presión favorece la fase más compacta, que en este caso es precisamente el líquido, de modo que el sólido funde antes de lo esperado. Esta anomalía es la excepción, no la regla, y tiene implicaciones importantes en fenómenos naturales y procesos industriales que trabajan a altas presiones.

¿Cómo influye la regla de las fases de Gibbs?

La regla de las fases de Gibbs establece cuántas variables independientes pueden modificarse sin alterar el número de fases presentes en un sistema. Para una sustancia pura en equilibrio entre dos fases, el sistema tiene un grado de libertad: si fijas la temperatura, la presión queda determinada automáticamente. En el punto triple, el sistema tiene cero grados de libertad, por lo que ni la presión ni la temperatura pueden variar si se quiere mantener las tres fases en equilibrio simultáneo. Esta regla es indispensable para interpretar correctamente cualquier diagrama de fases termodinámico.

¿Cuál es la diferencia entre gas y vapor en el diagrama?

Aunque en el lenguaje cotidiano se usan como sinónimos, en termodinámica gas y vapor tienen significados distintos dentro del diagrama de fases. El vapor es la fase gaseosa de una sustancia cuando su temperatura está por debajo de la temperatura crítica: aún puede condensarse con solo aumentar la presión. El gas, en cambio, es la fase gaseosa por encima de la temperatura crítica, donde ninguna cantidad de presión puede producir una fase líquida diferenciada. La distinción tiene importancia práctica en el diseño de sistemas de compresión y refrigeración industrial.

¿Para qué sirve saber la presión de vapor de una sustancia?

La presión de vapor es el valor de presión que corresponde al equilibrio líquido-vapor a una temperatura determinada, y equivale a leer la curva de vaporización en el diagrama. Conocerla permite calcular a qué presión hervirá una sustancia, diseñar condensadores y evaporadores, y prever si un líquido se vaporizará o no bajo ciertas condiciones operativas. En la industria de procesos, esta información es fundamental para dimensionar equipos de transferencia de calor, válvulas de seguridad y sistemas de ventilación, donde un exceso de presión de vapor puede provocar fallos graves si no se anticipan correctamente.

¿Por qué el agua hierve a menor temperatura en las montañas?

En las altitudes elevadas, la presión atmosférica es más baja que al nivel del mar. Como la curva de vaporización del agua relaciona directamente la presión con la temperatura de ebullición, una presión menor implica que el equilibrio líquido-vapor se alcanza a una temperatura más baja. En la cima del Everest, por ejemplo, el agua hierve a unos 70 °C en lugar de los 100 °C habituales. Esto afecta tiempos de cocción, esterilización de instrumentos médicos y cualquier proceso industrial que dependa del punto de ebullición del agua como referencia térmica.

¿Qué ocurre si una sustancia se calienta más allá de su punto crítico?

Cuando una sustancia supera simultáneamente su temperatura crítica y su presión crítica, se convierte en un fluido supercrítico. En este estado, no existe ninguna interfaz visible entre el líquido y el gas: la sustancia ocupa todo el volumen disponible con propiedades intermedias entre ambas fases. Si solo se supera la temperatura crítica sin la presión correspondiente, la sustancia permanece en la fase gaseosa normal. El fluido supercrítico es aprovechado industrialmente porque combina alta capacidad disolvente con una movilidad que facilita la penetración en materiales porosos, algo que ni el líquido ni el gas por separado logran con igual eficiencia.

¿Todos los diagramas de fases tienen las mismas tres curvas?

En el caso de sustancias puras simples, sí: siempre aparecen las tres curvas principales (fusión, vaporización y sublimación), aunque su forma, pendiente y posición varían según la sustancia. Lo que cambia notablemente entre sustancias es la pendiente de la curva de fusión y la ubicación de los puntos triple y crítico. Algunas sustancias tienen además polimorfos sólidos, lo que agrega curvas adicionales entre distintas formas cristalinas. En mezclas o sistemas multicomponentes, el diagrama se vuelve considerablemente más complejo y requiere otras variables de representación para describir el comportamiento completo del sistema.

¿Cómo se relaciona el diagrama de fases con el calor latente?

El calor latente es la energía que absorbe o libera una sustancia durante un cambio de fase, sin que su temperatura cambie. Cada curva de equilibrio del diagrama está directamente asociada a un calor latente específico: la curva de fusión corresponde al calor latente de fusión, la de vaporización al de vaporización y la de sublimación al de sublimación. Cuando el punto de estado de una sustancia se mueve a lo largo de una curva del diagrama, la temperatura permanece constante y toda la energía intercambiada se destina al cambio de fase. Este principio es esencial para diseñar intercambiadores de calor y procesos de cambio de fase en la industria química.

¿Se puede usar el diagrama de fases para identificar sustancias desconocidas?

Sí, porque los valores del punto triple y del punto crítico son característicos únicos de cada sustancia pura. Si se miden experimentalmente las condiciones exactas en que tres fases coexisten en equilibrio, ese dato puede compararse con bases de datos termodinámicas para identificar la sustancia. Del mismo modo, la forma de la curva de fusión y la posición relativa de los puntos singulares ofrecen información estructural sobre la sustancia analizada. Esta técnica se usa en laboratorios de análisis de materiales, ciencias forenses y control de calidad industrial donde la pureza y la identidad de un compuesto deben verificarse con precisión sin recurrir exclusivamente a métodos espectroscópicos.

¿Existe algún material que no tenga las tres fases clásicas?

Prácticamente todas las sustancias puras pueden existir en las tres fases bajo las condiciones de presión y temperatura adecuadas, incluyendo metales, gases nobles y compuestos orgánicos complejos. Sin embargo, algunos materiales tienen puntos críticos o triples en condiciones tan extremas que resultan imposibles de alcanzar en la práctica con los equipos disponibles. Además, ciertas sustancias poliméricas se degradan químicamente antes de alcanzar sus puntos de transición termodinámica teóricos, por lo que en la práctica no presentan las tres fases observables. Esto no significa que el diagrama de fases no exista para ellas, sino que sus condiciones están fuera del rango operativo de la mayoría de los laboratorios e instalaciones industriales convencionales.

Conclusión

Leer un diagrama de fases presión-temperatura es una habilidad que transforma la manera en que entiendes el comportamiento de la materia. Este artículo te mostró, de forma progresiva y clara, cómo está construido ese diagrama, qué significa cada elemento y cómo puedes extraer información útil de él con solo conocer dos valores: presión y temperatura.

Los conceptos que viste aquí —curvas de equilibrio, punto triple, punto crítico, regiones de fase y trayectorias de calentamiento— son herramientas que puedes aplicar directamente en tus estudios de termodinámica, en el análisis de procesos industriales y en la interpretación de comportamientos físicos que, de otra forma, parecerían ilógicos. Entender por qué el CO₂ sublima a presión ambiente o por qué el agua se comporta diferente al resto de las sustancias ya no debería ser un misterio para ti.

Si quieres seguir profundizando en temas como el flujo laminar y turbulento en tuberías u otros fundamentos de la ingeniería de procesos, en este sitio web encontrarás más contenidos desarrollados con el mismo nivel de detalle y claridad que acabas de leer.
