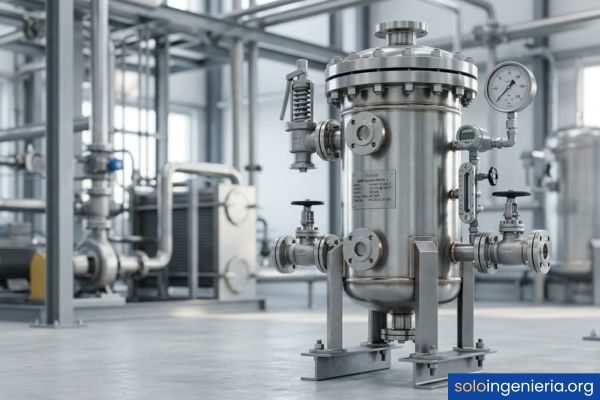

Criterios de diseño de recipientes a presión

Fundamentos técnicos para el diseño de equipos

El diseño de un recipiente a presión no comienza con planos ni con soldaduras. Comienza con entender muy bien los elementos técnicos que van a condicionar cada decisión del proceso. Sin ese conocimiento base, cualquier cálculo posterior pierde solidez.

A continuación se presentan los fundamentos que todo ingeniero debe dominar antes de abordar un proyecto de este tipo:

• Presión de diseño: Es el valor de presión máxima para el cual se dimensiona el equipo. Siempre se establece por encima de la presión de operación real para incorporar un margen de seguridad.
• Temperatura de diseño: Define los límites térmicos del sistema. Condiciona directamente la resistencia mecánica del material seleccionado, ya que los metales pierden propiedades a altas temperaturas.
• Esfuerzo admisible del material: Es el máximo esfuerzo que puede soportar un material sin fallar, definido por el código aplicable en función de la temperatura de diseño.
• Espesor mínimo de pared: Resultado directo del cálculo de presión interna o externa. Incluye además el margen de corrosión y las tolerancias de fabricación.
• Factor de eficiencia de junta: Penaliza el espesor calculado en función de la calidad de las soldaduras. A mayor inspección radiográfica, mayor eficiencia y menor espesor requerido.
• Cargas combinadas: El equipo no solo soporta presión interna. También enfrenta peso propio, contenido, viento, sismo y cargas operacionales que deben sumarse en el análisis.

Definición y categorías de recipientes industriales

Un recipiente a presión es cualquier contenedor diseñado para operar con una presión interna o externa diferente a la presión atmosférica. Esta definición parece simple, pero engloba una enorme variedad de equipos industriales con características muy distintas entre sí.

Conocer las categorías existentes te permite aplicar los criterios de diseño correctos desde el primer momento. A continuación se presentan las principales:

• Recipientes de proceso: Operan dentro de plantas industriales y contienen fluidos en condiciones de presión y temperatura variables. Son los más comunes en la ingeniería química.
• Calderas y generadores de vapor: Están diseñados específicamente para producir vapor a alta presión. Tienen códigos de diseño exclusivos por su nivel de riesgo elevado.
• Intercambiadores de calor: Transfieren energía térmica entre dos fluidos. El lado de mayor presión determina las exigencias de diseño del equipo completo.
• Reactores a presión: Contienen reacciones químicas bajo condiciones controladas. Requieren un análisis adicional de compatibilidad química del material con los reactivos.
• Recipientes de almacenamiento a presión: Almacenan gases comprimidos o líquidos presurizados. Su diseño contempla ciclos de llenado y vaciado repetitivos que generan fatiga.
• Autoclaves: Operan a presiones y temperaturas muy altas, generalmente para esterilización o procesos industriales específicos como la vulcanización de materiales.

Relevancia de los criterios de diseño en seguridad

La falla de un recipiente a presión no es un evento menor. Puede provocar explosiones, liberación de sustancias tóxicas e incluso muertes. Por eso, los criterios de diseño no son sugerencias técnicas; son requisitos que protegen vidas y patrimonio industrial.

Un diseño correcto garantiza que el equipo soporte todas las condiciones posibles de operación durante su vida útil, que suele ser de 20 a 30 años. Cada parámetro mal definido acumula riesgo que solo se evidencia cuando ocurre un accidente.

La historia de la ingeniería industrial está llena de accidentes que tuvieron su origen en diseños deficientes, materiales inadecuados o márgenes de seguridad insuficientes. Estudiar estos casos ha sido la base para construir los estándares modernos que hoy se aplican globalmente.

Normativas y códigos internacionales de referencia

No existe un único estándar mundial para diseñar recipientes a presión. Cada país, región o industria puede adoptar el código que mejor se adapte a sus condiciones legales y técnicas. Sin embargo, hay ciertos códigos que se han impuesto como referencia global por su rigor y desarrollo histórico.

Usar el código correcto no es opcional. En muchos países, operar un recipiente sin cumplir el estándar local es ilegal y puede invalidar cualquier seguro industrial. A continuación se presentan los principales organismos y sus documentos de referencia:

• ASME (American Society of Mechanical Engineers): Publica el Boiler and Pressure Vessel Code (BPVC), referencia global más utilizada. Su Sección VIII cubre recipientes a presión de uso general.
• API (American Petroleum Institute): Desarrolla estándares específicos para la industria del petróleo y gas, como el API 510 para inspección y el API 650 para tanques de almacenamiento.
• EN 13445 (Norma Europea): Es el estándar europeo para recipientes a presión no sometidos a llama. Se usa en todos los países de la Unión Europea y tiene equivalencias con directivas como la PED.
• PD 5500 (British Standard): Estándar británico que históricamente fue el referente en el Reino Unido. Después del Brexit sigue vigente como alternativa técnicamente reconocida.
• GB 150 (China): Norma china obligatoria para recipientes a presión fabricados o instalados en territorio chino. Tiene diferencias importantes en factores de seguridad respecto al ASME.
• GOST (Rusia/CEI): Estándar utilizado en Rusia y países de la Comunidad de Estados Independientes. Refleja una metodología de diseño diferente basada en tradición soviética de ingeniería.

Elegir el código adecuado depende del país de fabricación, del país de instalación, del tipo de fluido, del sector industrial y de los acuerdos contractuales entre cliente y fabricante. En muchos proyectos internacionales, el cliente especifica directamente cuál debe aplicarse.

El estándar ASME Sección VIII División 1 y 2

La Sección VIII del ASME BPVC es el documento más consultado en el mundo para diseño de recipientes a presión. Se divide en tres subdivisiones, pero las más relevantes en la práctica son la División 1 y la División 2.

La División 1 emplea un enfoque de diseño por reglas. Establece fórmulas directas para calcular espesores según presión, temperatura y material. Es más conservadora, usa factores de seguridad de 3,5 sobre la resistencia última del material y su aplicación es más sencilla para diseños estándar.

La División 2 adopta un enfoque de diseño por análisis. Permite usar métodos más precisos como elementos finitos, lo que puede resultar en recipientes con menor espesor de pared y, por tanto, más económicos. Sin embargo, exige mayor rigor en la documentación, el análisis de fatiga y el control de calidad.

La elección entre una y otra depende de la presión de diseño, el costo del material y las exigencias del cliente. Para presiones superiores a 700 bar (10.000 psi), existe la División 3, que cubre recipientes de ultra alta presión con requisitos aún más estrictos.

«El código ASME no garantiza que un diseño sea seguro por sí solo; garantiza que el ingeniero siguió un proceso reconocido internacionalmente para llegar a ese diseño.»

Comparativa entre códigos API, EN 13445 y PD 5500

Criterio	API 510 / 650	EN 13445	PD 5500
Región principal de uso	América, Medio Oriente	Unión Europea	Reino Unido
Sector enfocado	Petróleo, gas y almacenamiento	Industria general, no a llama	Industria general
Base de diseño	Inspección y mantenimiento	Directiva PED 2014/68/UE	Diseño y construcción
Factor de seguridad típico	Variable según aplicación	2,4 sobre resistencia última	2,35 sobre resistencia última
Análisis de fatiga	Limitado, según API 579	Incluido en cálculo formal	Incluido en apéndice C
Compatibilidad con ASME	Alta (misma familia técnica)	Media (equivalencias reconocidas)	Media-alta
Certificación de fabricante	No aplica directamente	Requerida bajo directiva PED	Recomendada por cliente

Parámetros críticos y condiciones de operación

Cada uno de estos parámetros debe quedar documentado formalmente en la hoja de datos del equipo antes de iniciar cualquier cálculo. Un parámetro definido de forma incorrecta puede comprometer toda la ingeniería del proyecto.

Definición de presión y temperatura de diseño

Consideración de cargas externas y efectos sísmicos

Un recipiente a presión no solo soporta la presión interna del fluido. También está sometido a cargas que provienen de su entorno físico, y todas ellas deben evaluarse en el diseño.

Las cargas externas más relevantes son el peso propio del equipo, el peso del fluido contenido, la carga de viento según la zona geográfica y las cargas sísmicas definidas por la normativa local. En zonas sísmicas activas, estas últimas pueden ser determinantes para el dimensionamiento del soporte.

El análisis sísmico sigue metodologías como las del ASCE 7 o el Eurocódigo 8, que clasifican las zonas geográficas por aceleración espectral y exigen combinar esa carga con las demás para verificar la resistencia del conjunto.

La combinación de cargas se analiza en escenarios específicos: operación normal, prueba hidrostática, viento máximo, sismo de diseño y situaciones de emergencia. Cada escenario puede controlar un elemento estructural diferente del recipiente o su soporte.

Ignorar las cargas externas en zonas sísmicas ha sido el origen de múltiples colapsos de equipos industriales durante terremotos. El cálculo integrado de todas las cargas no es un lujo técnico; es una obligación de diseño que los códigos modernos exigen explícitamente.

Determinación del margen de corrosión admisible

La tasa de corrosión se obtiene de estudios de laboratorio, de datos de inspección de equipos similares en servicio o de bases de datos como la NACE International. Subestimar la corrosión reduce directamente la vida útil real del equipo.

Selección de materiales según el fluido y entorno

El material de construcción de un recipiente a presión es una decisión crítica que impacta directamente la seguridad, el costo y la vida útil del equipo. No basta con elegir un material resistente; debe ser compatible con el fluido de proceso, el entorno de instalación y las condiciones de operación.

Los materiales más empleados son los aceros al carbono (para condiciones generales), los aceros inoxidables austeníticos (para fluidos corrosivos o aplicaciones de alta temperatura) y las aleaciones de níquel como el Inconel (para entornos extremadamente agresivos o temperaturas muy elevadas).

El entendimiento profundo de las leyes de la termodinámica resulta esencial al evaluar el comportamiento del material bajo ciclos térmicos repetitivos, ya que la expansión y contracción diferencial puede generar esfuerzos adicionales que no siempre se detectan en el cálculo estático básico.

Propiedades mecánicas esenciales para el cálculo

Todas estas propiedades se obtienen de las normas de materiales como las series ASTM A, SA o ASME BPVC Sección II, que publican los valores admisibles certificados para cada material, forma y condición de suministro.

Resistencia química y límites de temperatura

Cálculo y dimensionamiento de componentes básicos

Este proceso se documenta en una memoria de cálculo formal que el fabricante entrega junto con los planos de fabricación. La memoria de cálculo es el respaldo técnico legal del diseño y debe estar firmada por un ingeniero responsable.

Determinación del espesor mínimo de la envolvente

El valor de eficiencia de junta (E) oscila entre 0,65 y 1,0 según el tipo de junta soldada y el nivel de radiografía aplicado. Usar E = 1,0 requiere radiografía del 100 % de las juntas, lo que aumenta el costo de fabricación, pero reduce el espesor y el peso del equipo.

Tipos de cabezales y su influencia en el diseño

Diseño y refuerzo de aberturas y boquillas

Las boquillas son además el punto de conexión entre el recipiente y la tubería de proceso. Por eso, también se verifican para cargas de tubería (fuerzas y momentos) que el código de tuberías transmite al cuello de la boquilla. Este análisis conjunto es fundamental en proyectos reales.

El diseño de las operaciones unitarias de transferencia de masa como destilación o absorción impone requisitos adicionales sobre las boquillas de alimentación y salida, ya que los caudales y las condiciones bifásicas generan esfuerzos dinámicos que deben incorporarse en la verificación estructural.

Selección de soportes estructurales adecuados

El soporte de un recipiente a presión es el elemento que transmite todas las cargas del equipo hacia la estructura civil o la cimentación. Un soporte mal diseñado puede generar esfuerzos locales inadmisibles en la pared del recipiente, incluso cuando el equipo está perfectamente calculado en su cuerpo principal.

El tipo de soporte depende fundamentalmente de la orientación del recipiente: vertical u horizontal. Cada orientación tiene sus soluciones propias, con métodos de cálculo y criterios de diseño específicos bien definidos en los códigos internacionales.

Diseño de faldones para recipientes verticales

El faldón es el soporte más utilizado para recipientes verticales altos, como torres de destilación o columnas de absorción. Consiste en una falda cilíndrica o cónica que se suelda en la parte inferior del recipiente y se ancla a la cimentación mediante pernos de anclaje.

El cálculo del faldón verifica tres condiciones críticas: el esfuerzo de compresión por la combinación de peso y momento de vuelco, el esfuerzo de tensión por el momento de vuelco cuando es mayor que la carga de compresión y el diseño de los pernos de anclaje para resistir las fuerzas de levantamiento en condiciones sísmicas o de viento extremo.

La abertura de inspección en la falda es obligatoria según los códigos para permitir el acceso al interior del faldón durante el mantenimiento. Esta abertura debe reforzarse adecuadamente para no comprometer la resistencia del faldón en ese punto.

Cunas y silletas para equipos horizontales

Los recipientes horizontales se apoyan sobre dos silletas o cunas, generalmente ubicadas cerca de los cabezales. Una silleta es fija (anclada a la cimentación) y la otra es deslizante, permitiendo la expansión térmica longitudinal del equipo sin generar esfuerzos adicionales.

El ángulo de contacto entre la silleta y la pared del recipiente es un parámetro crítico. El valor más utilizado es 120°, aunque para recipientes de gran diámetro puede llegarse a 150°. Un ángulo insuficiente concentra las reacciones en zonas pequeñas y puede generar aplastamiento local de la pared.

El método de Zick, publicado en 1951, sigue siendo el más utilizado en la industria para calcular los esfuerzos locales en la pared del recipiente en la zona de apoyo de las silletas. Los códigos ASME y EN 13445 lo reconocen como procedimiento de referencia.

Control de calidad e inspección técnica

Diseñar y calcular correctamente un recipiente a presión es solo la mitad del trabajo. La otra mitad consiste en garantizar que lo que se fabrica realmente corresponde a lo que se diseñó. Para eso existen el control de calidad y la inspección técnica.

Los procedimientos de inspección se aplican durante la fabricación y también al final, antes de que el equipo entre en servicio. En muchos países, la autorización de operación depende de que el equipo haya pasado satisfactoriamente todos los controles documentados exigidos por el código aplicable.

Ensayos no destructivos y radiografía industrial

El nivel de inspección requerido depende del código aplicable, del tipo de fluido y de la categoría del recipiente según su relación presión-volumen. En fluidos peligrosos o letales, los códigos exigen el máximo nivel de inspección, incluyendo radiografía del 100 % de las juntas longitudinales y circunferenciales.

Procedimientos de pruebas hidrostáticas obligatorias

Tras completar la prueba hidrostática con resultado satisfactorio, el inspector autorizado emite el certificado de cumplimiento del código, que acompaña al equipo durante toda su vida operativa. Sin ese certificado, el recipiente no puede entrar legalmente en servicio en la mayoría de las jurisdicciones.

Preguntas frecuentes

¿Cuál es el código de diseño más utilizado en la industria?

El Boiler and Pressure Vessel Code del ASME, particularmente su Sección VIII, es el estándar más aplicado a nivel mundial. Su alcance global se debe a que fue adoptado como referencia técnica en Estados Unidos, Canadá, Medio Oriente, Latinoamérica y muchas otras regiones, lo que facilita la certificación de equipos fabricados en un país para operar en otro. En Europa, sin embargo, la normativa EN 13445 tiene mayor peso legal por estar vinculada a la Directiva de Equipos a Presión (PED).

¿Cómo se calcula el espesor de pared por presión interna?

Para un cilindro bajo presión interna, el código ASME División 1 usa la fórmula t = (P × R) / (S × E − 0,6 × P), donde P es la presión de diseño, R el radio interno, S el esfuerzo admisible del material a la temperatura de diseño y E la eficiencia de junta soldada. Al resultado se le suma el margen de corrosión previsto para toda la vida útil del equipo. Este valor es el espesor mínimo calculado; el espesor nominal elegido siempre debe ser mayor o igual a este.

¿Qué es el tratamiento térmico post-soldadura (PWHT)?

El tratamiento térmico post-soldadura (PWHT, por sus siglas en inglés) es un proceso de calentamiento controlado que se aplica al equipo o a sus componentes soldados para reducir los esfuerzos residuales generados durante la soldadura. Estos esfuerzos, si no se alivian, pueden favorecer la fisuración bajo tensión en servicio, especialmente en ambientes con sulfuro de hidrógeno. El código ASME define con precisión las temperaturas de sostenimiento, los rangos de calentamiento y enfriamiento y las situaciones en que el PWHT es obligatorio según el tipo de material y el espesor de pared.

¿Cuándo se debe aplicar un análisis de fatiga?

El análisis de fatiga es obligatorio cuando un recipiente experimenta variaciones cíclicas significativas de presión o temperatura durante su vida operativa. El código ASME División 2 establece criterios concretos para determinar si un equipo requiere este análisis, basados en el número de ciclos esperados y la magnitud de las fluctuaciones. Los recipientes que se presurizan y despresurizan frecuentemente, como autoclaves o acumuladores de proceso, son los casos más típicos donde este análisis resulta determinante para garantizar que no habrá falla por propagación de grietas durante la vida útil proyectada.

¿Qué diferencia hay entre presión de operación, presión de diseño y presión de timbre?

Son tres valores distintos que se usan en etapas diferentes del diseño y la operación. La presión de operación es la que realmente existe en el proceso durante el funcionamiento normal. La presión de diseño es mayor, con un margen de seguridad sobre la anterior, y es el valor que se usa para los cálculos de espesor. La presión de timbre (o MAWP, Maximum Allowable Working Pressure) es la presión máxima que el recipiente ya fabricado puede soportar de forma segura, calculada con el espesor real y el material real. Esta última es la que aparece en la placa de identificación del equipo.

¿Qué pasa si un recipiente opera fuera de sus condiciones de diseño?

Operar un recipiente fuera de las condiciones para las que fue diseñado invalida directamente los márgenes de seguridad establecidos en el cálculo original. Si la presión o temperatura real supera los valores de diseño, el equipo puede deformarse, fisurarse o fallar catastróficamente. Además, desde el punto de vista legal, cualquier accidente ocurrido en esas condiciones puede derivar en responsabilidades civiles y penales para los responsables de la operación, ya que el equipo se habrá operado fuera de los límites certificados de su código de diseño.

¿Qué materiales se usan en recipientes criogénicos?

Los recipientes que operan a temperaturas muy bajas, generalmente por debajo de −50 °C, no pueden fabricarse con aceros al carbono convencionales porque estos se vuelven frágiles y pierden tenacidad al impacto en ese rango. Para esas condiciones se utilizan aceros austeníticos inoxidables como el 304L o el 316L, aceros de baja aleación con níquel (como el SA-203 grado E o el SA-333 grado 3 y 6), aluminio y sus aleaciones, o aleaciones de níquel para temperaturas de nitrógeno líquido cercanas a −196 °C. La selección se verifica siempre con ensayos Charpy a la temperatura mínima de diseño.

¿Cuál es la vida útil típica de un recipiente a presión?

La vida útil proyectada en el diseño es típicamente de 20 a 30 años, aunque muchos equipos siguen operando más tiempo gracias a programas rigurosos de inspección y mantenimiento. El margen de corrosión que se incorpora en el espesor está calculado precisamente para cubrir esa vida útil. Cuando el equipo llega al límite de corrosión admisible detectado en inspecciones periódicas, debe retirarse del servicio, reemplazarse o someterse a un análisis de fitness for service (FFS) según estándares como el API 579-1/ASME FFS-1.

¿Qué es la eficiencia de junta soldada y cómo afecta el diseño?

La eficiencia de junta soldada (factor E) es un coeficiente que refleja la confianza en la calidad de las uniones soldadas del recipiente, determinada por el nivel de inspección radiográfica aplicado. Vale 1,0 cuando se hace radiografía al 100 % de las juntas, 0,85 para radiografía puntual y 0,70 para equipos sin radiografía. Un menor valor de E obliga a aumentar el espesor de pared calculado, lo que incrementa el peso y el costo del equipo. Por eso, en recipientes grandes o de materiales caros, la radiografía completa puede justificarse económicamente porque reduce el espesor necesario.

¿Qué es un recipiente clasificado como lethal service y cómo cambia su diseño?

El código ASME define como lethal service aquellos recipientes que contienen sustancias que, en concentraciones muy pequeñas y con escasa exposición, pueden causar la muerte. Algunos ejemplos son el cloro gaseoso, el fosgeno, el cianuro de hidrógeno y algunos ácidos concentrados en estado de vapor. Para estos recipientes, el código exige radiografía del 100 % de todas las juntas soldadas sin excepción, lo que automáticamente impone una eficiencia de junta E = 1,0, además de requisitos adicionales de materiales, sellado y documentación que van más allá de los recipientes de servicio convencional.

Conclusión

El diseño de recipientes a presión es un proceso que integra mecánica, materiales, normativa y criterio de ingeniería en cada decisión. No se trata solo de aplicar fórmulas; se trata de entender por qué cada parámetro existe y qué consecuencia tiene ignorarlo. Ese es el núcleo de todo lo que has leído en este artículo.

Ahora sabes cómo se establecen la presión y la temperatura de diseño, cómo se selecciona el material correcto, cómo se calculan los espesores de la envolvente y los cabezales, cómo se diseñan los soportes y por qué la inspección cierra el ciclo de calidad. Cada uno de esos puntos es una herramienta concreta que puedes aplicar en tus estudios y en tu práctica profesional.
