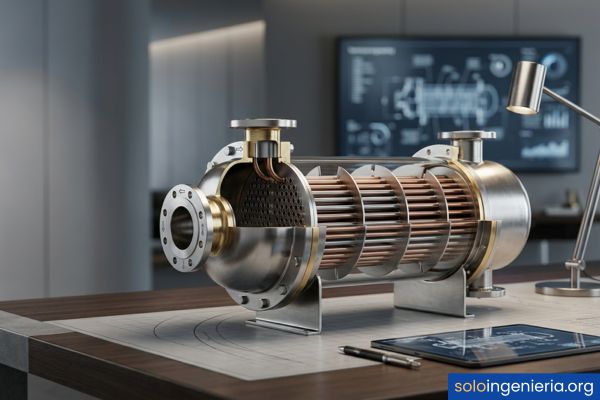

Dimensionamiento de intercambiadores de calor de tubo y coraza

Principios del intercambio de calor en tubo y coraza

Un intercambiador de calor de tubo y coraza transfiere energía térmica entre dos fluidos sin que estos se mezclen. Uno circula por el interior de los tubos y el otro fluye por el espacio exterior que los rodea, conocido como coraza.

Este proceso se basa en tres mecanismos de transferencia de calor: conducción, convección y, en algunos casos, radiación. Sin embargo, en estos equipos, los dos mecanismos dominantes son la conducción a través de la pared del tubo y la convección en ambos lados del fluido.

A continuación se presentan los principios fundamentales que gobiernan este tipo de intercambio:

• Conducción a través de la pared del tubo: El calor pasa desde el fluido caliente hasta la pared metálica y luego hacia el fluido frío. La resistencia a este paso depende del grosor y la conductividad del material del tubo.
• Convección forzada en ambos lados: El movimiento de los fluidos impulsados por bombas o ventiladores aumenta la tasa de transferencia de calor en cada superficie. A mayor velocidad del fluido, mayor coeficiente de película.
• Diferencia de temperatura como fuerza motriz: Sin diferencia de temperatura entre los dos fluidos, no hay transferencia de calor. Esta diferencia determina cuánto calor puede moverse y a qué velocidad ocurre el proceso.
• Área de transferencia disponible: A mayor número de tubos y mayor longitud, mayor es la superficie de contacto entre fluidos. Este es uno de los parámetros centrales en el dimensionamiento de intercambiadores de calor de tubo y coraza.
• Coeficiente global de transferencia (U): Resume todas las resistencias al paso del calor en un solo valor. Incluye la convección en ambos lados, la conducción en la pared y el efecto del ensuciamiento acumulado.

Fundamentos de la transferencia de calor por convección

La convección es el mecanismo más relevante en el dimensionamiento de intercambiadores de tubo y coraza. Ocurre cuando el calor se mueve desde una superficie sólida hacia el fluido que la rodea, o viceversa, gracias al movimiento de ese fluido.

Cuando el fluido se mueve porque una bomba lo impulsa, se habla de convección forzada, que es la situación normal en procesos industriales. Entender sus variables permite calcular con precisión los coeficientes de película en cada lado del intercambiador.

• Número de Reynolds (Re): Indica si el flujo es laminar o turbulento. Un Re mayor de 10.000 garantiza flujo turbulento, que mejora significativamente el coeficiente convectivo y, por tanto, la eficiencia del equipo.
• Número de Prandtl (Pr): Relaciona la viscosidad cinemática con la difusividad térmica del fluido. Fluidos con Pr alto, como aceites, transfieren calor con mayor dificultad que fluidos con Pr bajo, como el agua.
• Número de Nusselt (Nu): Conecta el coeficiente convectivo con la conductividad térmica del fluido y la geometría del canal. Se obtiene de correlaciones empíricas y es la base para calcular el coeficiente de película.
• Coeficiente de película (h): Representa la resistencia del fluido al paso del calor en la interfaz fluido-sólido. Es directamente proporcional al Nu y determina cuánta área de intercambio se necesita en el diseño.
• Correlación de Dittus-Boelter: Es la ecuación empírica más usada para flujo turbulento en tubos. Relaciona Nu con Re y Pr, y permite estimar h en el lado de los tubos de forma rápida y confiable.

Mecanismo de flujo en la coraza y en los tubos

Dentro de los tubos, el flujo es relativamente simple: el fluido recorre la longitud del tubo de entrada a salida, y su comportamiento se analiza con las correlaciones convencionales para tubos circulares.

En la coraza, el flujo es mucho más complejo. Los deflectores o bafles obligan al fluido a zigzaguear de forma cruzada sobre los tubos, lo que aumenta la turbulencia y mejora la transferencia de calor, pero también eleva la caída de presión.

Datos necesarios para iniciar el dimensionamiento

Antes de hacer cualquier cálculo, es indispensable reunir toda la información del proceso. Iniciar sin datos completos lleva a supuestos incorrectos que comprometen la confiabilidad del diseño final.

A continuación se listan los datos mínimos que debes tener claros antes de empezar el dimensionamiento de intercambiadores de calor de tubo y coraza:

• Fluido en cada lado y su función: Debes saber cuál fluido cede calor y cuál lo absorbe. Esto define cuál va por la coraza y cuál por los tubos, según criterios de presión, corrosividad y limpieza.
• Caudal másico o volumétrico: Es la cantidad de fluido que circula por unidad de tiempo. Sin este dato no es posible calcular ni la carga térmica ni la velocidad de flujo dentro del equipo.
• Temperaturas de entrada y salida: Cuatro temperaturas en total: entrada y salida de cada fluido. Definen la fuerza motriz disponible para la transferencia de calor y limitan el diseño geométrico del equipo.
• Presiones de operación: Determinan el espesor de pared requerido y las restricciones mecánicas del diseño. También influyen en las propiedades de los fluidos, especialmente en gases y vapores.
• Caídas de presión máximas permitidas: El sistema tiene límites de presión que no deben superarse. Estos valores condicionan la velocidad del fluido y, por tanto, el área de flujo que debe tener el intercambiador.
• Factores de ensuciamiento (fouling): Representan la acumulación de depósitos sobre las superficies de intercambio a lo largo del tiempo. Deben incluirse desde el inicio para no sobredimensionar ni subdimensionar el equipo.
• Propiedades del fluido: Densidad, viscosidad, capacidad calorífica y conductividad térmica en función de la temperatura. Estos valores cambian con la temperatura y afectan directamente todos los coeficientes del diseño.

Propiedades termofísicas de los fluidos de proceso

Las propiedades termofísicas no son constantes: varían con la temperatura y, en menor medida, con la presión. Usarlas evaluadas a la temperatura media de cada lado es el estándar en el dimensionamiento de intercambiadores de calor de tubo y coraza.

Un error frecuente es tomar propiedades a temperatura ambiente cuando el fluido opera a condiciones muy diferentes. Eso introduce errores en el coeficiente de película que luego se acumulan en el cálculo del área total requerida.

Definición de las condiciones de operación y diseño

Las condiciones de operación son las del proceso real: temperaturas, caudales y presiones que el fluido tiene durante el funcionamiento normal. Las condiciones de diseño añaden márgenes de seguridad sobre esos valores para proteger el equipo ante variaciones o fallos.

Definir correctamente ambas condiciones desde el inicio evita que el intercambiador quede limitado o sobredimensionado. Un equipo sobredimensionado desperdicia inversión; uno subdimensionado pone en riesgo la producción.

Procedimiento de cálculo térmico paso a paso

Balance de energía y determinación de la carga térmica

El balance de energía es el punto de partida obligatorio. Permite conocer cuánto calor debe transferir el intercambiador y es la base de todo el cálculo posterior. Sin este valor correcto, todo lo demás estará mal calculado.

La carga térmica Q se calcula con la ecuación: Q = ṁ • Cp • ΔT, donde ṁ es el flujo másico, Cp es el calor específico del fluido y ΔT es la diferencia entre temperatura de entrada y salida del mismo fluido.

En la práctica, también es fundamental considerar si el fluido experimenta un cambio de fase, como condensación o evaporación. En esos casos, el calor latente domina sobre el calor sensible y cambia completamente la forma en que se calcula la carga térmica del equipo.

Cálculo de la diferencia de temperatura media logarítmica

La diferencia de temperatura media logarítmica (DTML) representa la fuerza motriz promedio de la transferencia de calor a lo largo de todo el intercambiador. No es simplemente el promedio aritmético de las diferencias de temperatura en ambos extremos.

La fórmula es: DTML = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂), donde ΔT₁ y ΔT₂ son las diferencias de temperatura en cada extremo del equipo bajo la suposición de configuración en contracorriente pura.

El ejemplo anterior muestra algo importante: hay configuraciones de temperaturas que son físicamente imposibles en flujo paralelo, pero completamente viables en contracorriente. Por eso la elección de la configuración de flujo no es opcional; es una decisión técnica con consecuencias directas.

Aplicación del factor de corrección por configuración de pasos

Cuando el intercambiador tiene múltiples pasos por la coraza o por los tubos, el flujo ya no es puramente contracorriente. En esos casos, la DTML calculada para contracorriente debe multiplicarse por un factor de corrección F, que siempre es menor o igual a 1.

El valor de F se obtiene de gráficas o ecuaciones en función de dos parámetros adimensionales: R = (T₁ − T₂) / (t₂ − t₁) y S = (t₂ − t₁) / (T₁ − t₁), donde T corresponde al fluido caliente y t al frío.

Estimación del coeficiente global de transferencia de calor

El coeficiente global U combina en una sola expresión todas las resistencias al paso del calor. Su fórmula general es: 1/U = 1/h₀ + Rfo + (Δx/k) + Rfi + 1/hᵢ, donde h₀ y hᵢ son los coeficientes de película exterior e interior, Rfo y Rfi son los factores de ensuciamiento y Δx/k es la resistencia de la pared.

En la práctica, cuando aún no se han calculado los coeficientes de película individuales, se parte de valores típicos de U según el tipo de fluidos. Estos valores los puedes encontrar en tablas de libros como el de Kern o en el estándar TEMA.

Estos valores son solo estimaciones iniciales. Una vez que calcules los coeficientes individuales de película, debes calcular el U real y verificar que sea consistente con el supuesto. Si la diferencia supera el 10 %, es necesario iterar el diseño.

El método de Kern para diseño de intercambiadores

El método de Kern, publicado en su libro Procesos de transferencia de calor en 1950, sigue siendo uno de los enfoques más utilizados en la enseñanza y en diseños preliminares. Es sistemático, relativamente sencillo y cubre tanto el lado de los tubos como el de la coraza.

Su principal limitación es que asume que todo el fluido en la coraza fluye de forma ideal entre los deflectores, sin considerar fugas y derivaciones. Por eso, para diseños más precisos, se complementa con el método de Bell-Delaware o con software especializado.

A pesar de eso, el método de Kern permite llegar a una configuración geométrica razonable con un esfuerzo de cálculo moderado, lo que lo hace ideal para entender el proceso completo del dimensionamiento de intercambiadores de calor de tubo y coraza desde cero.

Cálculo del área de flujo y velocidad en los tubos

El área de flujo en los tubos es la sección transversal total disponible para el paso del fluido en un paso de tubos. Se calcula como: Aₜ = (Nₜ / nₚ) • (π • dᵢ² / 4), donde Nₜ es el número total de tubos, nₚ el número de pasos y dᵢ el diámetro interno del tubo.

Con el área de flujo definida, la velocidad del fluido en los tubos es: v = ṁ / (ρ • Aₜ). Esta velocidad debe estar entre 0,5 y 2,5 m/s para líquidos, con el fin de garantizar turbulencia sin causar erosión en la pared de los tubos.

Ajustar el número de pasos por los tubos es la forma más directa de controlar la velocidad del fluido. Aumentar de 1 a 2 pasos duplica la velocidad si el caudal y el número de tubos se mantienen constantes, lo que mejora el coeficiente de película interno.

Determinación del coeficiente de película en el lado coraza

En el método de Kern, el coeficiente de película en la coraza (h₀) se calcula usando el diámetro equivalente de la coraza (De) y el área de flujo en la coraza (As). El diámetro equivalente depende del arreglo de los tubos: triangular o cuadrado.

El área de flujo en la coraza se estima como: As = (Ds • C’ • B) / Pt, donde Ds es el diámetro de la coraza, C’ es el espacio libre entre tubos adyacentes, B es el espaciado entre bafles y Pt es el paso de tubos o pitch.

Con De y la velocidad de flujo en la coraza (Gs = ṁ / As), se calcula el Re de la coraza y luego se aplica la correlación de Kern para obtener h₀. Este coeficiente es típicamente menor que el del lado de los tubos en el mismo intercambiador.

Configuración geométrica según las normas TEMA

TEMA, por sus siglas en inglés Tubular Exchanger Manufacturers Association, es el estándar de referencia mundial para el diseño y fabricación de intercambiadores de calor de carcasa y tubo. Define nomenclatura, materiales, tolerancias y configuraciones geométricas permitidas.

Seguir las normas TEMA no solo garantiza compatibilidad entre componentes de distintos fabricantes, sino que también establece los límites mecánicos y térmicos dentro de los cuales el equipo puede operar de forma segura y prolongada.

Clasificación y tipos de intercambiadores de calor TEMA

TEMA clasifica los intercambiadores en tres categorías según la severidad del servicio: clase R para servicios severos como petróleo y gas, clase C para aplicaciones comerciales generales y clase B para procesos químicos. Cada clase tiene tolerancias y requisitos mecánicos diferentes.

Además de la clasificación por severidad, TEMA define los tipos de cabezales y carcasas mediante una nomenclatura de tres letras que describe el cabezal frontal, la coraza y el cabezal trasero del equipo.

Selección del número de pasos y arreglo de los tubos

El número de pasos por los tubos define cuántas veces el fluido recorre la longitud del intercambiador. Un paso significa que el fluido va de un extremo al otro una sola vez. Dos pasos implica que regresa una vez, duplicando el recorrido total.

Aumentar el número de pasos eleva la velocidad del fluido y mejora la transferencia de calor, pero también incrementa la caída de presión. Hay que encontrar el balance correcto entre ambos efectos para cada caso particular de diseño.

El arreglo de los tubos también impacta directamente en el diseño. El arreglo triangular de 30° es el preferido para transferencia de calor. El cuadrado de 90° facilita la limpieza mecánica. El cuadrado rotado 45° ofrece un compromiso entre ambos beneficios.

Importancia del diseño de los deflectores o bafles

Los deflectores, también llamados bafles, son placas perforadas colocadas perpendicularmente al eje de la coraza. Su función principal es guiar el fluido para que fluya de forma cruzada sobre los tubos, lo que aumenta la turbulencia y el coeficiente de película en el lado de la coraza.

El espaciado entre bafles (B) es uno de los parámetros más sensibles en el dimensionamiento. Un espaciado muy pequeño genera turbulencia excesiva y alta caída de presión; uno muy grande permite que el fluido fluya casi en paralelo a los tubos, reduciendo la eficiencia de la transferencia.

La norma TEMA recomienda que el espaciado entre bafles no sea menor al 20 % del diámetro de la coraza ni menor a 50,8 mm. Tampoco debería superar el diámetro de la coraza, ya que eso anularía el efecto de flujo cruzado que se busca conseguir con su presencia.

El corte del bafle (baffle cut) define qué porcentaje de la placa está recortado para permitir el paso del fluido de un compartimento al siguiente. Un corte del 25 % es el valor estándar y ofrece un buen equilibrio entre caída de presión y coeficiente de transferencia en la mayoría de los servicios industriales.

Verificación de caída de presión y ensuciamiento

Calcular el área de transferencia necesaria no es suficiente para dar por terminado el dimensionamiento. Es obligatorio verificar que las caídas de presión en ambos lados del intercambiador se mantengan dentro de los límites que el sistema puede soportar.

El ensuciamiento, por su parte, no es algo que ocurra al final de la vida del equipo: comienza desde el primer día de operación. Por eso debe incorporarse desde el inicio del cálculo como una resistencia adicional al paso del calor, no como un margen de seguridad vago.

Evaluación del factor de ensuciamiento en la eficiencia

El factor de ensuciamiento (Rf) es una resistencia adicional que se añade a la ecuación del coeficiente global U para simular el efecto del depósito que se acumulará sobre las superficies de intercambio durante la operación del equipo.

Los valores recomendados de Rf están tabulados en el estándar TEMA según el tipo de fluido. Ignorarlos o subestimarlos lleva a que el intercambiador pierda capacidad térmica mucho antes de lo previsto, obligando a paradas no planificadas para limpieza.

Cuanto mayor es el Rf, mayor es la resistencia adicional que se introduce en el cálculo de U. Esto exige un área de transferencia más grande para compensar, lo que se traduce en más tubos, mayor longitud o ambas cosas a la vez en el diseño final.

Límites permisibles de pérdida de carga en el sistema

La caída de presión no es solo un indicador de pérdidas energéticas: también limita la velocidad del fluido dentro del equipo. Si se supera el límite permitido, el sistema de bombeo no puede mantener el caudal de diseño y el proceso falla.

• Lado de los tubos — líquidos: La caída de presión aceptable generalmente está entre 35 kPa y 100 kPa para servicios de proceso. Valores mayores exigen revisión del número de pasos o del diámetro de los tubos para no sobrecargar las bombas.
• Lado de los tubos — gases: Para gases y vapores, el límite es mucho más restrictivo, entre el 2 % y el 10 % de la presión absoluta de operación. Las bajas densidades de los gases hacen que incluso pequeñas caídas de presión impliquen grandes pérdidas de energía.
• Lado de la coraza — líquidos: Se acepta entre 35 kPa y 70 kPa como límite típico en servicios industriales. Un espaciado entre bafles muy reducido es la causa más frecuente de exceso de caída de presión en este lado del equipo.
• Lado de la coraza — gases: La restricción es similar al lado de tubos: no superar el 10 % de la presión absoluta de operación. En servicios con vacío, este límite es aún más crítico porque las presiones absolutas son muy bajas.
• Caída de presión en accesorios y boquillas: Las boquillas de entrada y salida también generan pérdidas adicionales. Deben calcularse por separado y sumarse a la caída de presión calculada para el interior del intercambiador.

Cuando la caída de presión calculada supera los límites, las soluciones más habituales son aumentar el diámetro de los tubos, reducir el número de pasos por los tubos, aumentar el espaciado entre bafles o aumentar el corte del bafle. Cada ajuste tiene un efecto sobre la eficiencia térmica que hay que reevaluar.

Los balances de materia también son fundamentales en este punto: confirmar que los caudales de diseño son correctos antes de calcular las caídas de presión evita iterar sobre datos erróneos que llevan a un diseño equivocado desde la base.

Software especializado para el dimensionamiento técnico

Los cálculos manuales que se han descrito hasta aquí son la base conceptual que todo ingeniero debe dominar. Sin embargo, en la práctica profesional, el dimensionamiento de intercambiadores de calor de tubo y coraza se realiza con software especializado que permite iterar decenas de configuraciones en segundos.

El más utilizado a nivel mundial es HTRI Xchanger Suite, desarrollado por el Heat Transfer Research Institute. Implementa el método de Bell-Delaware en su versión más refinada, considera todos los flujos secundarios en la coraza y genera reportes detallados de diseño que cumplen con las normas TEMA.

Otro software ampliamente usado en la industria y en formación académica es HYSYS con el módulo de intercambiadores de Aspen Technology. Permite integrar el diseño del intercambiador directamente dentro de la simulación del proceso completo, lo que facilita la evaluación del impacto del intercambiador en el balance global de la planta.

Para quienes están en etapas de formación en ingeniería química, herramientas como Aspen EDR (Exchanger Design and Rating) ofrecen una interfaz más accesible que HTRI, con resultados igualmente confiables para la mayoría de los servicios industriales convencionales. También existen hojas de cálculo en Excel desarrolladas siguiendo el método de Kern, que son útiles para aprender el procedimiento paso a paso.

Independientemente de la herramienta que uses, el resultado del software debe verificarse siempre con juicio de ingeniería. Un valor de U demasiado alto, una caída de presión casi nula o un área calculada muy diferente a equipos similares son señales de que algún dato de entrada puede estar mal. El software no reemplaza el entendimiento del proceso.

Errores comunes en el cálculo de intercambiadores

Preguntas frecuentes

¿Qué diferencia hay entre el método de Kern y Bell-Delaware?

El método de Kern asume que todo el fluido en la coraza fluye de manera ideal en dirección cruzada a los tubos, sin considerar las corrientes de fuga entre el haz de tubos y la coraza, ni las derivaciones entre bafles y tubos. Esto simplifica mucho el cálculo y lo hace accesible para diseños preliminares, pero puede sobreestimar el coeficiente de película en la coraza hasta en un 30 %. El método de Bell-Delaware, en cambio, descompone el flujo en la coraza en cinco corrientes distintas y aplica factores de corrección para cada una, lo que produce resultados significativamente más precisos y es el método de referencia en software profesional como HTRI.

¿Cómo influye el baffle cut en la transferencia de calor?

El baffle cut, o corte del bafle, es el porcentaje del diámetro de la coraza que se elimina de la placa deflectora para permitir el paso del fluido de un compartimento al siguiente. Un corte pequeño, alrededor del 15 %, genera velocidades altas en la ventana del bafle y mayor coeficiente de transferencia, pero también caídas de presión elevadas. Un corte grande, por encima del 45 %, reduce tanto la caída de presión como la turbulencia, al punto de que el fluido tiende a fluir en paralelo a los tubos en lugar de cruzarlos, lo que deteriora seriamente el coeficiente de película en la coraza. El valor estándar de 25 % es el punto de equilibrio más aceptado en la industria.

¿Cuándo se debe utilizar un intercambiador de cabezal flotante?

Un intercambiador de cabezal flotante se recomienda cuando existe una diferencia de temperatura significativa entre el fluido de los tubos y el de la coraza, generalmente mayor a 50 °C de diferencia entre las temperaturas medias de ambos fluidos. Esta diferencia provoca expansión térmica diferencial entre el haz de tubos y la coraza: si la coraza no puede acomodar ese movimiento, se generan esfuerzos mecánicos que pueden dañar las conexiones de los tubos a la placa tubular. El cabezal flotante permite que el haz de tubos se expanda libremente dentro de la coraza, eliminando esas tensiones y prolongando la vida útil del equipo. También es la configuración preferida cuando se necesita retirar el haz de tubos para limpieza o inspección.

¿Qué materiales son mejores para resistir la corrosión?

La selección del material depende del tipo de fluido, su pH, temperatura y la presencia de contaminantes específicos. Para servicios con agua de proceso o fluidos ligeramente ácidos, el acero inoxidable 316L ofrece buena resistencia a la corrosión a un costo razonable. En presencia de cloruros o ácidos concentrados, las aleaciones de titanio grado 2 son superiores, aunque más costosas. Para fluidos altamente corrosivos como ácido sulfúrico concentrado, se usan aleaciones de Hastelloy C-276 o materiales revestidos. En la industria alimentaria y farmacéutica, el acero inoxidable 316L es el estándar por su resistencia y facilidad de limpieza. La norma TEMA establece los materiales permitidos para cada clase de servicio, y cualquier selección debe validarse contra las tablas de compatibilidad química del proveedor del material.

¿Qué pasa si el intercambiador opera fuera del punto de diseño?

Cuando un intercambiador opera con caudales, temperaturas o propiedades diferentes a las del punto de diseño, el coeficiente global U cambia y la transferencia real de calor se desvía del valor calculado. Si el caudal cae por debajo del diseño, la velocidad baja, el flujo puede volverse laminar y el coeficiente de película disminuye drásticamente, haciendo que el equipo no logre la temperatura de salida requerida. Si el caudal es mayor al diseño, la caída de presión aumenta y puede superar la capacidad del sistema de bombeo. Por eso es fundamental especificar no solo el punto de diseño, sino también las condiciones máximas y mínimas de operación durante la etapa de dimensionamiento.

¿Cómo se calcula el número de tubos necesarios?

El número de tubos se determina a partir del área de transferencia total requerida y del área que aporta cada tubo individualmente. Primero se calcula el área por tubo como el producto del perímetro exterior del tubo multiplicado por su longitud. Luego se divide el área total requerida entre el área por tubo, obteniendo el número teórico de tubos necesarios. Este número debe ajustarse a los valores estándar disponibles en las tablas de conteo de tubos de TEMA, que consideran la distribución geométrica posible para cada diámetro de coraza y paso de tubo. El resultado final también debe ser múltiplo del número de pasos por los tubos, para que la distribución sea simétrica y el diseño mecánico sea viable.

¿Qué significa el overdesign en un intercambiador de calor?

El overdesign, o sobredimensionamiento, es la diferencia porcentual entre el área de transferencia instalada en el equipo y el área mínima requerida para cumplir con la carga térmica, incluyendo el ensuciamiento. Un overdesign del 10 % al 20 % es normal y se considera una práctica adecuada para cubrir incertidumbres en los datos del proceso y variaciones operativas. Sin embargo, un overdesign excesivo, por encima del 30 %, puede provocar problemas reales: el fluido puede condensar donde no debe, generar zonas de flujo estagnado que aceleran la corrosión o dificultar el control de la temperatura de salida del proceso durante la operación.

¿Qué relación tiene la velocidad del fluido con el ensuciamiento?

Existe una relación inversa muy clara entre la velocidad del fluido y la tendencia al ensuciamiento: a mayor velocidad, menor es la acumulación de depósitos sobre la superficie de los tubos. Velocidades bajas, especialmente en flujo laminar, permiten que las partículas en suspensión y los productos de corrosión se depositen y adhieran a las paredes. Por eso se recomienda mantener velocidades por encima de 1 m/s en servicios con fluidos que tienden a ensuciar, como agua de torre de enfriamiento, crudos de petróleo o fluidos con sólidos en suspensión. Esta consideración también es un argumento para preferir fluidos sucios en el lado de los tubos, donde es más fácil controlar y mantener la velocidad adecuada.

¿Por qué se prefiere la contracorriente en el diseño industrial?

La configuración en contracorriente es preferida porque maximiza la diferencia de temperatura motriz entre los dos fluidos a lo largo de toda la longitud del intercambiador, lo que aumenta la fuerza impulsora para la transferencia de calor y permite alcanzar mayor eficiencia térmica con menos área de intercambio. En flujo paralelo, las temperaturas de ambos fluidos convergen hacia un valor intermedio y existe un límite físico que impide que el fluido frío alcance la temperatura del fluido caliente de entrada. En contracorriente, ese límite no existe de la misma forma, lo que permite, en teoría, que el fluido frío de salida supere la temperatura del fluido caliente de salida, algo imposible en flujo paralelo y muy valioso en procesos que requieren alta recuperación de calor.

¿Qué tiene que ver la ecuación de Bernoulli con el diseño de estos equipos?

La ecuación de Bernoulli es la base teórica para entender las pérdidas de presión en sistemas de fluidos, lo que incluye el flujo a través de los tubos y la coraza del intercambiador. Aunque en la práctica del dimensionamiento se usan fórmulas específicas como la de Darcy-Weisbach para calcular la caída de presión por fricción, el principio de conservación de energía mecánica que enuncia Bernoulli es el fundamento conceptual de todas esas expresiones. Entender por qué el fluido pierde presión al circular por un canal con fricción, cambios de sección o accesorios es indispensable para interpretar correctamente los resultados del cálculo hidráulico y tomar decisiones de diseño fundamentadas.

Conclusión

El dimensionamiento de intercambiadores de calor de tubo y coraza es un proceso que combina principios de transferencia de calor, mecánica de fluidos y criterios de diseño industrial. No se trata de aplicar fórmulas de forma mecánica, sino de entender qué hay detrás de cada parámetro y cómo cada decisión afecta el comportamiento real del equipo.

A lo largo de este contenido has visto los principios del intercambio térmico, los datos que necesitas antes de iniciar, el procedimiento de cálculo paso a paso, el método de Kern, las normas TEMA, la verificación de caída de presión y ensuciamiento, y los errores más frecuentes que se cometen en este proceso. Cada uno de esos puntos te da herramientas concretas para abordar un diseño con mayor solidez y criterio técnico.
