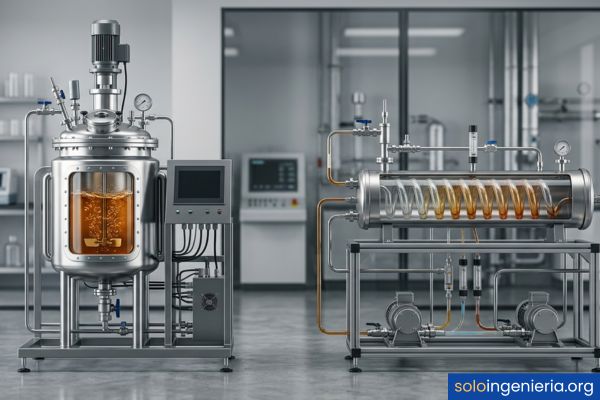

Diferencia entre reactor batch y reactor de flujo continuo

Principios operativos del reactor batch o por lotes

El reactor batch es uno de los sistemas más usados en la industria química, especialmente cuando se trabaja con volúmenes pequeños o procesos que cambian frecuentemente. Su lógica es simple: se carga todo el material, se deja reaccionar y luego se descarga el producto.

A diferencia de otros sistemas, toda la reacción ocurre dentro de un solo recipiente cerrado durante un tiempo determinado. No hay entrada ni salida de material mientras la reacción avanza, lo que le da un control preciso sobre las condiciones del proceso.

A continuación, los elementos operativos más importantes de este tipo de reactor:

• Recipiente cerrado con agitación: El reactor cuenta con un tanque sellado y un agitador mecánico que garantiza la mezcla uniforme de los reactivos durante toda la reacción.
• Carga inicial de reactivos: Todos los componentes se introducen al inicio del ciclo, en las proporciones estequiométricas necesarias para la reacción.
• Control de temperatura y presión: Se monitorean continuamente para garantizar las condiciones óptimas de reacción sin riesgo de desviaciones peligrosas.
• Tiempo de reacción definido: El proceso dura exactamente lo que la cinética requiere; ni más, ni menos, para alcanzar la conversión deseada.
• Descarga y limpieza: Una vez finalizada la reacción, el producto se extrae y el equipo se limpia antes de iniciar el siguiente ciclo.
• Flexibilidad de formulación: Con el mismo equipo se pueden procesar distintas mezclas solo ajustando cantidades y tiempos, sin rediseñar el sistema.

Definición y modo de operación intermitente

Un reactor batch opera en modo discontinuo o intermitente: carga, reacción y descarga son etapas secuenciales que se repiten en ciclos. No hay flujo de materiales durante la reacción.

Este modo de operación lo hace ideal para procesos donde la conversión debe ser muy alta o donde la formulación cambia con frecuencia. Es el reactor más parecido a trabajar en un laboratorio, pero a escala industrial.

Matemáticamente, la concentración de los reactivos cambia con el tiempo dentro del recipiente. Esto convierte al balance de materia en una ecuación diferencial ordinaria en función del tiempo, no del espacio.

El sistema no está en estado estacionario durante la reacción: todo evoluciona constantemente hasta que se detiene el proceso. Esa dinámica es su característica más definitoria.

Fases del ciclo de producción en reactores batch

Cada ciclo de producción en un reactor batch sigue una secuencia bien definida. Conocer estas fases ayuda a estimar el tiempo total del proceso y a identificar dónde se puede optimizar.

Funcionamiento de los reactores de flujo continuo

Un reactor de flujo continuo opera exactamente como su nombre indica: los reactivos entran y los productos salen de manera constante y simultánea, sin interrumpir el proceso.

A diferencia del sistema batch, aquí no hay ciclos. El reactor trabaja en estado estacionario una vez que alcanza su régimen de operación, lo que significa que las condiciones dentro del equipo no cambian con el tiempo.

Este tipo de reactor es el más usado en la industria de gran escala, como la petroquímica, la producción de fertilizantes o la síntesis de materiales básicos. La eficiencia operativa es su mayor fortaleza.

Dentro de los reactores continuos, los dos modelos más importantes son el CSTR y el PFR. Cada uno tiene un comportamiento hidrodinámico distinto que define su aplicación más adecuada.

El reactor de mezcla completa o CSTR

El CSTR (Continuous Stirred Tank Reactor) es un tanque agitado que opera de forma continua. La mezcla dentro del reactor es perfecta en todo momento, lo que significa que la concentración es igual en cualquier punto del equipo y en la corriente de salida.

Esa característica tiene una consecuencia directa: la concentración de reactivos en el interior es la misma que en la salida, que es la más baja del sistema. Esto hace que la tasa de reacción sea menor comparada con otros sistemas, y por eso el CSTR necesita más volumen para alcanzar altas conversiones.

Su gran ventaja es que es muy fácil de controlar en temperatura, porque la mezcla perfecta distribuye el calor de manera homogénea. Por eso es muy usado en reacciones exotérmicas donde el control térmico es crítico.

El reactor de flujo pistón o PFR

El PFR (Plug Flow Reactor) es un reactor tubular donde el fluido avanza en una sola dirección, como si fuera un pistón que empuja el material de un extremo al otro sin mezcla axial entre las diferentes secciones del flujo.

Esto significa que la concentración varía a lo largo del tubo: es alta en la entrada y baja en la salida. Esta característica hace que el PFR sea muy eficiente para alcanzar altas conversiones con volúmenes de reactor relativamente menores que el CSTR.

El PFR es el modelo de elección para reacciones de orden elevado o cuando se necesita el máximo rendimiento en el menor volumen posible. También es muy usado en procesos con reacciones en fase gas a alta temperatura, como el craqueo catalítico.

Comparativa técnica: reactor batch vs. flujo continuo

Entender las diferencias entre ambos sistemas va más allá de saber cómo funcionan. Lo importante es reconocer qué parámetros cambian entre uno y otro, y cómo eso afecta el diseño, la operación y la economía del proceso.

Parámetro	Reactor batch	Reactor de flujo continuo
Modo de operación	Discontinuo, por ciclos	Continuo, sin interrupciones
Estado durante la operación	Transitorio (cambia con el tiempo)	Estacionario (condiciones estables)
Variable independiente en el balance	Tiempo	Posición (volumen o longitud)
Flexibilidad de producto	Alta (distintos productos por ciclo)	Baja (proceso dedicado a un producto)
Escala de producción típica	Pequeña a mediana	Mediana a gran escala
Control de temperatura	Más complejo en reacciones rápidas	Más fácil de estabilizar en estado estacionario
Tiempo muerto (improductivo)	Alto (limpieza, carga, descarga)	Muy bajo o inexistente
Costo de inversión inicial	Menor para producciones pequeñas	Mayor, requiere diseño más complejo
Trazabilidad del lote	Excelente (cada lote es individual)	Más difícil de rastrear por lotes
Automatización necesaria	Moderada	Alta para mantener el estado estacionario

Régimen de estado estacionario vs. transitorio

Uno de los conceptos más importantes al comparar estos dos reactores es el tipo de régimen bajo el que operan. Esto determina la forma en que se plantean los balances de materia y energía, y cómo se controla el proceso en la práctica.

Característica	Estado transitorio (batch)	Estado estacionario (continuo)
Definición	Las variables cambian con el tiempo durante la reacción	Las variables no cambian con el tiempo una vez establecidas
Concentración de reactivos	Disminuye a medida que avanza el tiempo	Fija en cada punto del reactor
Temperatura dentro del reactor	Puede variar durante la reacción	Constante en el régimen normal de operación
Tipo de ecuación del balance	Diferencial ordinaria en función del tiempo	Algebraica (CSTR) o diferencial en función del volumen (PFR)
Complejidad del control	Dinámica, requiere ajuste continuo durante el ciclo	Más estable; se mantiene con setpoints fijos
Arranque del proceso	Cada ciclo es un nuevo arranque	Solo al inicio de la operación continua
Perfil de conversión	Aumenta con el tiempo hasta el final del ciclo	Fijo en la salida del reactor bajo condiciones normales

Diferencias en el balance de materia y energía

El balance de materia es la herramienta fundamental para diseñar cualquier reactor. La forma que toma ese balance depende completamente del tipo de sistema que se esté usando, y entender esa diferencia es clave en el diseño de procesos.

Productividad y capacidad de procesamiento

La productividad es uno de los factores que más influye en la decisión de elegir un sistema u otro. No basta con que el reactor funcione bien: tiene que procesar la cantidad de material que el negocio necesita al menor costo posible.

Ventajas y desventajas de cada sistema de reacción

Ningún sistema es perfecto para todos los casos. Conocer los puntos fuertes y débiles de cada uno permite tomar mejores decisiones de diseño desde el inicio del proyecto.

Beneficios y limitaciones del modelo batch

Beneficios	Limitaciones
Alta flexibilidad para cambiar el producto sin rediseñar el equipo	Tiempo muerto entre ciclos reduce la productividad total
Excelente trazabilidad: cada lote es independiente y verificable	Difícil escalar sin perder control sobre la cinética y la mezcla
Ideal para producciones pequeñas o de alto valor añadido	Mayor variabilidad entre lotes si el proceso no está bien estandarizado
Bajo costo de inversión inicial para pequeñas instalaciones	Requiere más mano de obra por operación de carga, descarga y limpieza
Permite reacciones largas o de múltiples etapas en el mismo equipo	Control de temperatura más exigente durante el transitorio de reacción
Facilita el cumplimiento regulatorio en industrias como la farmacéutica	No es eficiente para volúmenes grandes de producción continua

Pros y contras de los sistemas de flujo continuo

Ventajas	Desventajas
Alta productividad por eliminación de tiempos muertos entre ciclos	Poca flexibilidad para cambiar de producto sin rediseñar el proceso
Condiciones de operación estables facilitan el control automático	Mayor inversión inicial en diseño, instrumentación y automatización
Menor variabilidad en el producto final gracias al estado estacionario	Arranque y parada del proceso implican pérdida de material y tiempo
Más eficiente en energía cuando opera a plena capacidad durante periodos largos	Difícil de limpiar en procesos con cambio frecuente de especificaciones
Escala perfectamente para producciones masivas con economías de escala	Requiere un diseño muy preciso para evitar cortocircuitos o zonas muertas
El PFR permite conversiones muy altas con volúmenes de reactor menores	Cualquier perturbación puede afectar toda la producción si no se corrige rápido

Criterios de selección en ingeniería de procesos

Elegir entre un reactor batch y uno continuo no depende de preferencias, sino de factores técnicos y económicos bien definidos. Un mal criterio de selección puede encarecer el proceso o hacerlo inviable a mediana escala.

A continuación, los principales criterios que los ingenieros de procesos evalúan al tomar esta decisión:

• Volumen de producción anual: Si la demanda es alta y constante, un sistema continuo aprovecha mejor la capacidad instalada. Para producciones pequeñas o estacionales, el batch es más eficiente económicamente.
• Cinética de la reacción: Las reacciones muy lentas o que requieren largos tiempos de residencia se adaptan mejor al sistema batch. Las rápidas y de alta conversión se diseñan mejor con PFR.
• Número de productos diferentes: Si el mismo equipo debe fabricar distintos productos, el batch ofrece la flexibilidad necesaria sin incurrir en altos costos de cambio.
• Requisitos regulatorios: Industrias como la farmacéutica exigen trazabilidad por lote. Esto hace que el sistema batch sea casi obligatorio en muchos procesos de este sector.
• Inversión disponible: Un reactor continuo bien diseñado es más costoso de implementar. El batch permite iniciar operaciones con una inversión inicial menor.
• Condiciones de temperatura y presión: Los procesos que requieren condiciones extremas durante periodos prolongados son más manejables en sistemas continuos que operan en estado estacionario.
• Mantenimiento y limpieza: Si el producto es pegajoso, corrosivo o cambia frecuentemente, el batch facilita la limpieza entre ciclos. El continuo puede generar incrustaciones difíciles de eliminar sin parar la planta.

Volumen de producción y economía de escala

El volumen que necesitas producir es, en la mayoría de los casos, el primer filtro de selección. A mayor escala, el costo por unidad producida cae más rápido en sistemas continuos, mientras que el batch mantiene costos más estables a escala pequeña.

Cinética química y tiempo de residencia

La cinética de la reacción define cuánto tiempo necesitan los reactivos para transformarse en producto. Ese tiempo determina directamente el volumen del reactor y, por lo tanto, el costo del equipo.

Flexibilidad operativa y limpieza de equipos

La flexibilidad operativa es la capacidad de cambiar lo que se produce sin detener toda la planta ni invertir en nuevo equipamiento. Este factor es decisivo en sectores donde la demanda varía o los productos tienen ciclos de vida cortos.

Aplicaciones industriales según el tipo de reactor

Cada sector industrial tiene características propias que hacen que un tipo de reactor se adapte mejor que el otro. La escala, la normativa y la naturaleza del producto son los factores que terminan definiendo la elección.

Uso de reactores batch en farmacia y química fina

La industria farmacéutica es el ejemplo más claro de uso intensivo del reactor batch. Aquí, la trazabilidad por lote es un requisito regulatorio, no una opción, lo que hace que el sistema discontinuo sea prácticamente indispensable en la producción de principios activos.

Trabajar como ingeniero químico en una planta farmacéutica implica dominar el diseño y la operación de reactores batch, ya que son el corazón de la mayoría de los procesos de síntesis y formulación en ese entorno.

Aplicaciones de flujo continuo en la petroquímica

La petroquímica necesita procesar millones de toneladas de materia prima al año. Ningún sistema batch puede competir con la escala y la eficiencia de un reactor continuo bien diseñado para este tipo de operaciones.

Si quieres profundizar más en los fundamentos que sustentan estos procesos, la ingeniería química abarca desde la cinética y el diseño de reactores hasta la transferencia de calor y el análisis económico de plantas industriales.

Preguntas frecuentes

¿Qué reactor es mejor para producciones a pequeña escala?

Para producciones pequeñas, el sistema batch es casi siempre la opción más práctica y económica. Requiere una inversión inicial menor, permite cambiar de producto sin rediseñar el equipo y ofrece un control preciso lote por lote. Además, es más sencillo de operar con equipos menos automatizados, lo que lo hace ideal para empresas en etapa inicial o para productos de alta especialización y bajo volumen.

¿Cuál es la principal diferencia en el control de temperatura?

En un reactor batch, la temperatura varía durante el ciclo porque la reacción evoluciona con el tiempo, lo que exige un control dinámico y constante, especialmente en reacciones exotérmicas. En un reactor continuo, una vez alcanzado el estado estacionario, la temperatura se mantiene estable en cada punto del sistema, lo que simplifica el control y reduce el riesgo de desviaciones peligrosas durante la operación normal de la planta.

¿Se puede convertir un proceso batch a flujo continuo?

Sí, es posible y se hace con frecuencia en la industria cuando la demanda de un producto crece lo suficiente como para justificar la inversión. Sin embargo, la transición no es directa: implica rediseñar los balances de materia y energía, seleccionar el tipo de reactor continuo adecuado, adaptar el sistema de control y validar el nuevo proceso desde cero. En sectores regulados como el farmacéutico, esta conversión puede llevar años.

¿Qué sistema ofrece mayor uniformidad en el producto final?

Los reactores continuos tienden a ofrecer mayor uniformidad en el producto porque operan en estado estacionario: las condiciones de temperatura, concentración y caudal son constantes a lo largo del tiempo. En un reactor batch, cada ciclo puede introducir pequeñas variaciones si los tiempos o las condiciones no se reproducen con exactitud. Sin embargo, con buenas prácticas de fabricación, el batch también puede lograr alta consistencia entre lotes.

¿Cómo afecta el orden de reacción a la elección del reactor?

El orden de reacción tiene un impacto directo en el volumen de reactor necesario y, por lo tanto, en el costo del sistema. Para reacciones de primer orden, la diferencia de volumen entre un CSTR y un PFR no es tan grande. Pero para reacciones de orden superior, el PFR necesita mucho menos volumen para alcanzar la misma conversión que un CSTR, porque aprovecha la alta concentración en la zona de entrada donde la tasa de reacción es mayor.

¿Qué pasa si se produce una falla en un reactor continuo?

Una falla en un reactor continuo puede afectar toda la línea de producción simultáneamente, ya que el sistema no tiene ciclos independientes. Dependiendo de la gravedad, puede ser necesario detener la planta completa para intervenir, lo que genera pérdidas de producción significativas. Por eso, los sistemas continuos suelen contar con redundancias, sensores de monitoreo en tiempo real y protocolos de apagado seguro para minimizar el impacto de cualquier perturbación.

¿Cuándo conviene usar un CSTR en lugar de un PFR?

El CSTR es preferible cuando la reacción es muy exotérmica y se necesita disipar calor de manera uniforme, porque la mezcla perfecta evita puntos calientes dentro del equipo. También es útil cuando la reacción involucra catalizadores en suspensión o cuando se trabaja con fluidos de alta viscosidad que son difíciles de mover a través de un tubo largo. Su diseño mecánico más simple también puede ser una ventaja en ciertos contextos industriales.

¿Qué es el tiempo muerto en un reactor batch y por qué importa?

El tiempo muerto es el período entre el fin de una reacción y el inicio de la siguiente, e incluye etapas como la descarga del producto, la limpieza del equipo, la inspección y la nueva carga de reactivos. Durante ese tiempo, el reactor no produce nada, lo que reduce la productividad real del sistema. Minimizar el tiempo muerto mediante una buena planificación operativa es una de las claves para mejorar la rentabilidad de una planta batch.

¿Los reactores semicontinuos son una alternativa válida?

Los reactores semicontinuos combinan características de ambos sistemas: se cargan algunos reactivos al inicio y se van añadiendo otros de forma continua durante la reacción. Esta configuración es útil cuando se necesita controlar la concentración de un reactivo para evitar reacciones secundarias o problemas de seguridad. Son muy comunes en procesos de polimerización, fermentación y síntesis de compuestos sensibles a la concentración de uno de los reactantes.

¿Cómo influye el tipo de reacción en la selectividad del reactor?

La selectividad se refiere a la capacidad del reactor de favorecer el producto deseado frente a los subproductos. En reacciones con múltiples caminos posibles, el tipo de reactor puede inclinar el resultado hacia un producto u otro. Por ejemplo, si la reacción deseada es de orden mayor que la indeseada, el PFR favorece mejor la selectividad porque mantiene altas concentraciones de reactivo a lo largo de su longitud, mientras que el CSTR opera siempre a la concentración más baja de salida.

Conclusión

A lo largo de este artículo has explorado en detalle cómo funciona cada sistema de reacción, cuáles son sus principios operativos y qué los diferencia a nivel técnico, matemático e industrial. La elección entre un reactor batch y uno de flujo continuo no tiene una respuesta universal: depende de factores concretos como la escala de producción, la cinética de la reacción y los requisitos regulatorios del sector.

Con la información presentada puedes identificar qué criterios son más relevantes para cada caso, interpretar los balances de materia de forma correcta y entender por qué ciertas industrias prefieren un sistema sobre el otro. Eso te da una base sólida para enfrentarte a problemas de diseño de reactores con una perspectiva más estructurada y fundamentada.

Si este tema te genera más preguntas o quieres seguir profundizando en conceptos relacionados con el diseño de procesos químicos, en este sitio web encontrarás más contenidos sobre ingeniería química desarrollados con el mismo nivel de detalle y claridad.
