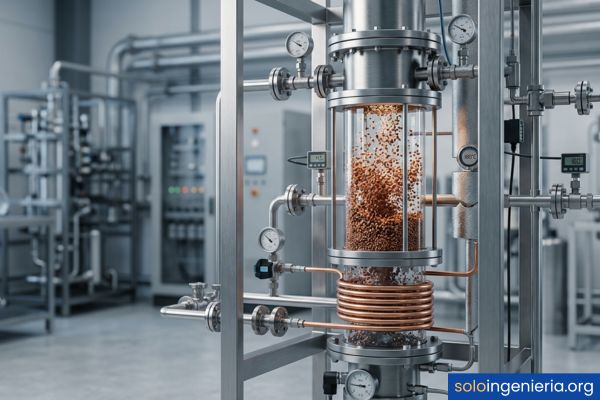

Reactores químicos de lecho fluidizado

Fundamentos del reactor de lecho fluidizado

Para entender cómo funciona este tipo de reactor, primero hay que conocer los principios que lo sostienen. La tecnología de lecho fluidizado se basa en fenómenos físicos muy precisos que, combinados, permiten llevar a cabo reacciones químicas con una eficiencia difícil de alcanzar con otros sistemas.

A continuación, los conceptos fundamentales que todo ingeniero químico debe dominar al trabajar con estos reactores:

• Fluidización: Es el proceso por el cual un gas o líquido atraviesa un lecho de partículas sólidas a suficiente velocidad para suspenderlas y hacer que el conjunto se comporte como un fluido.
• Velocidad mínima de fluidización: Es el punto exacto en el que las partículas dejan de estar en reposo y comienzan a flotar. Por debajo de esa velocidad, el sistema opera como un lecho fijo.
• Porosidad del lecho: Representa la fracción de espacio vacío dentro del reactor. A medida que aumenta la velocidad del gas, la porosidad sube y las partículas se separan más entre sí.
• Presión diferencial: La caída de presión a través del lecho es un indicador clave para confirmar si el sistema está correctamente fluidizado o si hay problemas operativos.
• Mezcla intensa de sólidos: Al estar suspendidas, las partículas se mueven constantemente, lo que favorece una distribución uniforme del calor y los reactivos en toda la columna.

Definición y principios de la fluidización

La fluidización ocurre cuando la fuerza que ejerce el gas hacia arriba sobre las partículas iguala el peso de estas. En ese momento, el lecho se expande y las partículas se mueven libremente, como si fueran parte de un líquido en ebullición.

Los principios que gobiernan este fenómeno son los siguientes:

• Equilibrio de fuerzas: El gas ascendente genera una fuerza de arrastre sobre cada partícula que, al superar su peso, produce la suspensión. Sin ese equilibrio, no hay fluidización real.
• Número de Reynolds del lecho: Determina si el flujo dentro del reactor es laminar o turbulento, y condiciona directamente la eficiencia de la transferencia de masa entre el gas y las partículas.
• Ley de Ergun: Es la ecuación que describe la caída de presión a través de un lecho de partículas. Se usa para calcular la velocidad mínima de fluidización de forma precisa.
• Tamaño y densidad de las partículas: Estos dos parámetros determinan qué tan fácil o difícil es fluidizar un material. Partículas muy pequeñas o muy ligeras presentan comportamientos distintos que requieren ajustes específicos.
• Expansión del lecho: A mayor velocidad del gas, mayor expansión. Si la velocidad sube demasiado, las partículas son arrastradas fuera del reactor, lo cual debe evitarse.

Componentes principales del sistema reactivo

Un reactor de lecho fluidizado no es solo un recipiente con gas y sólidos. Cada componente cumple una función precisa dentro del sistema, y su diseño correcto es fundamental para que todo opere de manera segura y eficiente.

• Cámara de reacción: Es el cuerpo principal del reactor, donde ocurre la fluidización y la reacción química. Su geometría y dimensiones determinan el tiempo de residencia del gas y los sólidos.
• Plato distribuidor: Está ubicado en la base del reactor y su función es distribuir uniformemente el gas hacia el lecho de partículas, evitando zonas muertas o canalizaciones.
• Sistema de alimentación de sólidos: Permite introducir el catalizador o el material sólido al reactor de forma continua y controlada, sin interrumpir la operación del sistema.
• Ciclones separadores: Son los encargados de capturar las partículas sólidas que el gas arrastra hacia la zona superior del reactor, evitando pérdidas de material y contaminación del producto.
• Sistemas de intercambio de calor: Pueden ser serpentines o superficies embebidas dentro del lecho, utilizados para añadir o retirar calor según las necesidades de la reacción.
• Válvulas de control de sólidos: Regulan el flujo de partículas entre el reactor y otros equipos, como el regenerador del catalizador. Saber dimensionar una válvula de control para líquidos también aporta bases útiles para entender cómo se aplican estos criterios en el control de fluidos dentro del sistema.

Ventajas clave en la ingeniería de procesos

Los reactores de lecho fluidizado se consolidaron en la industria porque ofrecen ventajas concretas que otros sistemas simplemente no pueden igualar. No es casualidad que sean la elección preferida para procesos que exigen alta productividad y control riguroso de las condiciones operativas.

• Transferencia de calor superior: El movimiento constante de las partículas genera coeficientes de transferencia de calor muy altos, lo que facilita mantener temperaturas estables incluso en reacciones muy energéticas.
• Temperatura uniforme en todo el lecho: La mezcla intensa de sólidos elimina los gradientes de temperatura, evitando puntos calientes que podrían degradar el catalizador o generar subproductos no deseados.
• Operación continua: A diferencia de los reactores por lotes, estos sistemas pueden operar de forma ininterrumpida, lo que incrementa la productividad de la planta y reduce los tiempos muertos.
• Facilidad para manejar sólidos: El comportamiento similar a un fluido permite transportar, agregar y retirar partículas sólidas con mayor facilidad que en sistemas de lecho fijo.
• Escalabilidad: La tecnología funciona tanto a escala de laboratorio como en plantas industriales de gran capacidad, manteniendo proporciones de desempeño razonablemente predecibles.
• Regeneración in situ del catalizador: En muchos diseños, el catalizador desactivado puede retirarse, regenerarse y reintroducirse al reactor sin detener la producción.

Alta eficiencia en la transferencia de calor y masa

El movimiento continuo de las partículas dentro del lecho genera una agitación permanente que favorece el contacto entre el gas y los sólidos. Eso se traduce en coeficientes de transferencia de calor que pueden superar varias veces los que ofrece un lecho fijo convencional.

La transferencia de masa también se beneficia. Al estar las partículas en suspensión, la renovación constante de la interfaz gas-sólido elimina las resistencias de la película externa que limitan la velocidad de reacción en otros sistemas.

Control preciso y uniformidad de la temperatura

Uno de los mayores desafíos en reactores exotérmicos es evitar los llamados «puntos calientes», zonas donde la temperatura se dispara y puede dañar el catalizador o descontrolar la reacción. En los lechos fluidizados, ese problema prácticamente desaparece gracias a la mezcla intensa del sólido.

La temperatura en cualquier punto del reactor es muy similar a la del resto. Esto permite operar más cerca de las condiciones óptimas de reacción, maximizando el rendimiento sin comprometer la seguridad del proceso.

Facilidad para la regeneración del catalizador

En muchos procesos catalíticos, el catalizador se desactiva gradualmente por depósito de coque o envenenamiento con impurezas. En un reactor de lecho fijo, detener la operación para regenerarlo implica pérdidas de tiempo y producción.

En los reactores de lecho fluidizado, el catalizador puede circular continuamente entre el reactor y una unidad de regeneración separada. El proceso no se detiene en ningún momento, lo que representa una ventaja operativa y económica muy significativa.

Funcionamiento técnico del sistema fluidizado

Comprender cómo opera un reactor de lecho fluidizado desde el punto de vista técnico permite anticipar sus fortalezas, sus limitaciones y las decisiones de diseño que marcan la diferencia entre un proceso eficiente y uno problemático.

Dinámica de las partículas y velocidad del gas

El comportamiento de las partículas dentro del reactor está directamente relacionado con la velocidad del gas. Cuando esa velocidad es baja, las partículas permanecen estáticas. Al superar la velocidad mínima de fluidización, el lecho comienza a expandirse y las partículas entran en movimiento.

Si la velocidad sigue aumentando, las partículas más pequeñas pueden ser arrastradas hacia la zona superior del reactor. Por eso el diseño del sistema de separación de partículas es tan crítico como el del propio lecho.

Regímenes de operación: del lecho fijo al circulante

La velocidad del gas no solo determina si hay fluidización, también define en qué régimen opera el reactor. Cada régimen tiene características particulares que lo hacen más adecuado para ciertos tipos de reacciones y condiciones industriales.

Principales aplicaciones en la industria química

Los reactores de lecho fluidizado no están limitados a un solo sector. Su versatilidad los ha convertido en una herramienta presente en refinerías, plantas de energía, industria química y producción de materiales, entre otras áreas. A continuación, las aplicaciones más representativas a nivel industrial.

Craqueo catalítico fluido en refinerías

El craqueo catalítico fluido, conocido como FCC por sus siglas en inglés, es sin duda la aplicación más emblemática de los reactores de lecho fluidizado. En este proceso, las fracciones pesadas del petróleo se rompen en moléculas más pequeñas y valiosas, como gasolina, diésel y gases de refinería.

El catalizador de zeolita circula continuamente entre el reactor y el regenerador, y el proceso nunca se detiene. Una refinería mediana puede procesar entre 30.000 y 100.000 barriles diarios utilizando esta tecnología.

Procesos de combustión y gasificación de biomasa

En el sector energético, los lechos fluidizados son ampliamente usados para quemar o gasificar biomasa, carbón y residuos sólidos. Su capacidad para operar con materiales heterogéneos y húmedos los hace superiores a otras tecnologías de combustión convencional.

En la gasificación, la biomasa se convierte en un gas de síntesis compuesto principalmente por hidrógeno y monóxido de carbono. Este gas puede usarse para generar electricidad o producir combustibles sintéticos, lo que abre un abanico de posibilidades dentro de la economía verde.

Tratamiento de sólidos y síntesis de polímeros

En la industria petroquímica, los reactores de lecho fluidizado se utilizan ampliamente para la producción de polietileno y polipropileno. Procesos como el Unipol de Union Carbide emplean esta tecnología para polimerizar etileno en fase gaseosa, obteniendo polímeros con propiedades controladas de forma muy precisa.

El control de la temperatura dentro del lecho es fundamental en estos procesos, ya que pequeñas variaciones pueden afectar el peso molecular y las propiedades mecánicas del polímero final. También se usan en secado de sólidos, recubrimiento de partículas y reacciones de reducción de minerales.

Comparativa: lecho fluidizado vs. lecho fijo

Elegir entre un reactor de lecho fluidizado y uno de lecho fijo es una de las decisiones más importantes en el diseño de un proceso químico. Ambas tecnologías tienen sus fortalezas, y la elección depende del tipo de reacción, las propiedades del catalizador y los requerimientos operativos específicos.

Diferencias en la caída de presión y bombeo

En un lecho fijo, la caída de presión crece de forma importante a medida que aumenta la velocidad del gas, lo que exige mayor potencia de bombeo y encarece la operación. En el lecho fluidizado, la caída de presión a través del lecho es prácticamente constante una vez alcanzada la fluidización.

Esa diferencia se explica porque, en el lecho fluidizado, la presión ejercida por el gas compensa exactamente el peso de las partículas suspendidas, manteniéndose estable independientemente de la velocidad de operación dentro del régimen de fluidización.

Análisis de la conversión por unidad de volumen

La conversión que se obtiene por unidad de volumen de reactor depende del tipo de contacto entre el gas y el catalizador. En un lecho fijo con flujo pistón, el gas recorre el lecho sin mezcla axial, lo que favorece altas conversiones en una sola pasada.

En el lecho fluidizado, el intenso movimiento de los sólidos y el flujo de burbujas generan cierto grado de cortocircuito del gas, lo que puede reducir la conversión por unidad de volumen en comparación con el lecho fijo para ciertas reacciones.

Limitaciones y consideraciones operativas

Ninguna tecnología es perfecta, y los reactores de lecho fluidizado no son la excepción. Antes de seleccionarlos para un proceso, es fundamental conocer sus limitaciones para diseñar correctamente el sistema y evitar problemas en la operación.

• Desgaste mecánico del catalizador: El movimiento constante de las partículas genera fricción entre ellas y con las paredes del reactor, lo que produce erosión y genera finos que deben ser capturados por los ciclones.
• Arrastre de sólidos: Si la velocidad del gas supera la velocidad terminal de las partículas, estas son transportadas fuera del lecho. Sin un sistema de separación eficiente, se producen pérdidas significativas de catalizador y contaminación del producto.
• Baja selectividad en ciertas reacciones: La mezcla intensa del sólido puede favorecer reacciones secundarias no deseadas. Para reacciones donde la selectividad es crítica, el lecho fijo puede ser preferible.
• Dificultad en el escalado: Los fenómenos hidrodinámicos en el lecho fluidizado son complejos y difíciles de escalar directamente desde la escala piloto. La formación de burbujas, la distribución de gas y la mezcla de sólidos cambian con el tamaño del equipo.
• Mayor complejidad de diseño y control: Requiere instrumentación más sofisticada que un lecho fijo convencional. El control del nivel del lecho, la distribución del gas y el flujo de sólidos demanda experiencia y sistemas de monitoreo robustos.
• Riesgo de aglomeración de partículas: A temperaturas elevadas, algunas partículas pueden pegarse entre sí, formando aglomerados que colapsan el lecho. Esto es especialmente crítico en procesos de combustión de biomasa con cenizas fundentes.
• Limitaciones en el contacto gas-sólido: El cortocircuito del gas a través de las burbujas reduce el contacto efectivo entre el reactivo gaseoso y el catalizador. Modelos como el de Kunii y Levenspiel se utilizan para cuantificar y minimizar este efecto.

Entender la diferencia entre adsorción y absorción también es relevante en este contexto, ya que ambos mecanismos pueden estar presentes en la interacción entre el gas reactivo y la superficie del catalizador dentro del lecho.

Preguntas frecuentes

¿Qué es la velocidad mínima de fluidización?

La velocidad mínima de fluidización es el valor de velocidad superficial del gas a partir del cual las partículas dejan de estar en reposo y comienzan a suspenderse. Por debajo de ese valor, el lecho opera como un sistema fijo donde el gas simplemente pasa entre los intersticios sin mover los sólidos. Este parámetro se calcula generalmente con la correlación de Wen y Yu o directamente a partir de la ecuación de Ergun igualada al peso del lecho, y depende del tamaño, la densidad de las partículas y las propiedades del gas.

¿Por qué son ideales para reacciones muy exotérmicas?

En reacciones muy exotérmicas, como la oxidación catalítica o la combustión, el exceso de calor puede provocar puntos calientes que destruyen el catalizador y descontrolan el proceso. La mezcla intensa de los sólidos en un lecho fluidizado distribuye ese calor de manera casi instantánea en todo el reactor, eliminando los gradientes de temperatura que serían inevitables en un lecho fijo. Esto permite mantener condiciones seguras y estables incluso en reacciones donde se generan cientos de kilojulios por mol de reactivo convertido.

¿Cómo se evita el arrastre de sólidos en el reactor?

El arrastre de sólidos ocurre cuando la velocidad del gas supera la velocidad terminal de las partículas, transportándolas fuera del lecho. Para evitarlo, se diseña el reactor con una zona de desenganche en la parte superior, donde el diámetro se amplía para que la velocidad del gas caiga por debajo de la velocidad de arrastre. Además, se instalan ciclones separadores en la salida del gas, que recuperan las partículas y las reintroducen al lecho. En sistemas circulantes, ese arrastre es controlado e intencional.

¿Qué tipo de catalizadores se pueden utilizar?

Los catalizadores para lechos fluidizados deben cumplir requisitos físicos muy específicos, además de los catalíticos. El tamaño de partícula típico está entre 40 y 150 micrómetros (clasificación Geldart A o B), y deben tener suficiente resistencia mecánica para soportar la erosión por colisiones continuas. Las zeolitas usadas en FCC, los óxidos metálicos en procesos de oxidación y los catalizadores de cromo o titanio en polimerización de olefinas son algunos de los más comunes. La forma esférica y la distribución granulométrica controlada son factores clave para garantizar una fluidización homogénea.

¿Se puede usar agua en lugar de gas como fluido fluidizante?

Sí, la fluidización con líquidos es perfectamente posible y se conoce como lecho fluidizado líquido o lecho expandido. En ese caso, el agua u otro líquido fluye hacia arriba y suspende las partículas, pero el comportamiento es diferente al de los sistemas gas-sólido. Los lechos líquidos tienden a ser más homogéneos y no se forman burbujas como en los sistemas con gas. Se usan principalmente en procesos biotecnológicos, tratamiento de aguas y algunas aplicaciones de extracción hidrometalúrgica donde el contacto líquido-sólido debe ser muy eficiente.

¿Qué papel juega la distribución granulométrica en el diseño del lecho?

La distribución granulométrica, es decir, la variedad de tamaños de partícula presentes en el sistema, influye directamente en la calidad de la fluidización. Un lecho con partículas de tamaño muy uniforme tiende a fluidizar de forma más regular. Si hay una mezcla amplia de tamaños, las partículas más pequeñas se fluidizarán antes y pueden ser arrastradas, mientras que las más grandes pueden sedimentarse. Los ingenieros controlan la distribución granulométrica para garantizar que el lecho opere en el régimen deseado a lo largo de toda su vida útil.

¿Cómo influye la temperatura de operación en el diseño del sistema?

La temperatura afecta directamente las propiedades del gas, como su viscosidad y densidad, lo que modifica la velocidad mínima de fluidización y el comportamiento del lecho. A temperaturas muy altas, las partículas pueden ablandarse o sinterizarse, aumentando el riesgo de aglomeración. Además, los materiales de construcción del reactor deben seleccionarse cuidadosamente para soportar tanto las condiciones térmicas como la erosión por los sólidos en movimiento. Todo esto debe considerarse desde las primeras etapas del diseño para evitar problemas costosos durante la operación.

¿Qué son los modelos de dos fases en la teoría de fluidización?

Los modelos de dos fases dividen el lecho fluidizado en dos regiones bien diferenciadas: la fase burbuja, formada por el gas que sube en forma de burbujas sin contactar directamente el catalizador, y la fase emulsión o densa, compuesta por el gas intersticial en contacto con las partículas sólidas. Este modelo, desarrollado originalmente por Davidson y Harrison, permite estimar la transferencia de masa entre ambas fases y predecir la conversión real del reactor. Es uno de los marcos teóricos más utilizados en la ingeniería química para diseñar y escalar estos sistemas.

¿Cuál es la diferencia entre un lecho burbujante y uno turbulento?

En el lecho burbujante, el gas forma burbujas discretas y bien definidas que ascienden a través de la fase densa de partículas. A medida que la velocidad del gas aumenta, las burbujas se vuelven más grandes e inestables hasta que colapsan y dan lugar al régimen turbulento. En el lecho turbulento, la interfaz entre las fases ya no es clara y la mezcla es mucho más intensa. Este régimen ofrece mejor contacto gas-sólido que el burbujante, lo que suele traducirse en mayor eficiencia de conversión para muchas reacciones catalíticas.

¿Cuánto tiempo puede operar un lecho fluidizado sin mantenimiento?

La disponibilidad operativa de un lecho fluidizado depende fuertemente del proceso específico y del sistema de mantenimiento implementado. En unidades FCC de refinerías, es común operar durante varios años de forma continua, con paradas programadas cada 2 a 5 años para inspección y mantenimiento de equipos. La erosión de los ciclones, el desgaste de las válvulas de control de sólidos y la pérdida gradual de catalizador son los factores que más condicionan los intervalos entre mantenimientos, y su gestión adecuada es clave para maximizar la rentabilidad del proceso.

Conclusión

A lo largo de este artículo has podido explorar en profundidad qué son los reactores químicos de lecho fluidizado, cómo funcionan desde sus principios físicos hasta su operación industrial, y por qué se han convertido en una de las tecnologías más relevantes dentro de la ingeniería de procesos. Su capacidad para combinar transferencia de calor eficiente, operación continua y manejo flexible de sólidos los posiciona como una solución robusta para una gran variedad de reacciones industriales.

Los puntos clave que puedes llevarte son la importancia del control de la velocidad del gas, la diferenciación entre los distintos regímenes de operación, las ventajas comparativas frente al lecho fijo y las limitaciones que deben gestionarse desde el diseño. Todo ese conocimiento te permitirá tomar decisiones más fundamentadas cuando evalúes o estudies un proceso que involucre este tipo de reactor.
