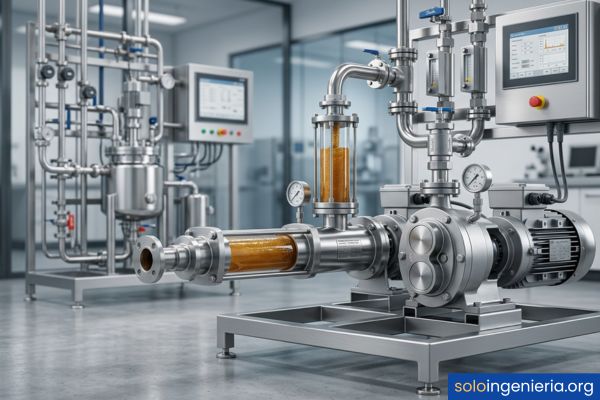

La selección de bombas para fluidos viscosos es el proceso técnico que permite determinar qué tipo de equipo de bombeo se adapta mejor a un fluido de alta resistencia al flujo. Factores como la viscosidad, la temperatura del proceso, el NPSH disponible y el comportamiento del fluido (Newtoniano o no Newtoniano) son los pilares de una decisión correcta y eficiente.

Importancia de la viscosidad en sistemas de bombeo
La viscosidad es, sin duda, la propiedad física más determinante al momento de elegir un equipo de bombeo. Ignorarla o subestimarla conduce directamente a problemas operativos: desde sobrecalentamiento del motor hasta cavitación severa y desgaste prematuro de componentes internos.
Cuando un fluido tiene alta resistencia al flujo, el sistema de bombeo trabaja contra fuerzas internas mucho mayores que las que enfrenta con agua o solventes ligeros. Esto modifica radicalmente los parámetros de diseño: diámetro de tuberías, velocidad de operación, potencia instalada y tipo de impulsor.
A mayor viscosidad del fluido, mayor es la energía necesaria para transportarlo a un caudal determinado. Esta relación directa obliga al ingeniero a recalcular todos los parámetros hidráulicos antes de seleccionar un equipo, sin excepción.
En aplicaciones industriales como el transporte de crudo pesado, melazas, resinas epóxicas o pastas cerámicas, la viscosidad puede variar entre 500 y 100.000 cP. En esos rangos, una bomba estándar simplemente no es viable sin correcciones o cambios de tecnología de bombeo.
Dentro del campo de la ingeniería química, la viscosidad también condiciona el diseño de intercambiadores de calor, reactores y sistemas de separación, lo que demuestra que su impacto va mucho más allá del sistema de bombeo en sí mismo.
Definición de viscosidad dinámica y cinemática
La viscosidad dinámica (μ) mide la resistencia interna de un fluido al flujo cuando se aplica una fuerza de corte. Su unidad en el Sistema Internacional es el pascal-segundo (Pa•s), aunque en la industria es más común expresarla en centipoise (cP), donde 1 cP equivale a 0,001 Pa•s.
La viscosidad cinemática (ν), en cambio, relaciona la viscosidad dinámica con la densidad del fluido: ν = μ / ρ. Su unidad es el centistoke (cSt), equivalente a mm²/s. La viscosidad cinemática es el parámetro que se usa directamente para calcular el número de Reynolds y determinar si el flujo es laminar o turbulento.
En términos prácticos, un aceite mineral de uso industrial puede tener una viscosidad dinámica de 200 cP a 25 °C, pero al calentarse a 80 °C puede bajar hasta 20 cP. Esta variación drástica obliga a siempre especificar la temperatura junto con el valor de viscosidad.
Para la selección de equipos, lo que realmente importa es conocer ambos valores en las condiciones reales de operación. Un error frecuente es usar la viscosidad medida a temperatura ambiente cuando el fluido se maneja en caliente, lo cual lleva a una sobredimensión del equipo y gastos innecesarios.
Comportamiento de fluidos Newtonianos y no Newtonianos
No todos los fluidos se comportan igual cuando se les aplica esfuerzo de corte. Entender esta diferencia es clave porque determina si la viscosidad del fluido es constante o cambia según cómo fluya.
| Tipo de fluido | Comportamiento | Ejemplos comunes | Implicación en selección de bomba |
|---|---|---|---|
| Newtoniano | Viscosidad constante sin importar la tasa de corte aplicada. Predecible | Agua, aceites minerales ligeros, glicerina pura, solventes | El cálculo es directo: se usa μ constante en todas las ecuaciones hidráulicas. |
| Pseudoplástico (shear-thinning) | La viscosidad disminuye al aumentar la tasa de corte. Favorable al bombeo | Pinturas, polímeros en solución, kétchup, sangre | Se debe calcular la viscosidad aparente en el rango de operación real de la bomba. |
| Dilatante (shear-thickening) | La viscosidad aumenta al incrementar la tasa de corte. Problemático | Almidón en suspensión, cemento concentrado, arena húmeda | Riesgo de bloqueo en bombas de alta velocidad; se prefieren desplazamiento positivo de baja velocidad. |
| Plástico de Bingham | Requiere un esfuerzo mínimo (yield stress) para comenzar a fluir. | Lodos de perforación, pasta de tomate, mayonesa | El arranque en frío puede requerir un torque de arranque significativamente mayor al nominal. |
| Tixotrópico | La viscosidad disminuye con el tiempo bajo corte constante y se recupera en reposo. | Geles, algunos crudos, barnices | Arranques frecuentes pueden generar picos de presión que dañan sellos y rodamientos. |
Identificar correctamente el tipo de fluido evita errores de dimensionamiento. Un fluido pseudoplástico puede parecer muy espeso en reposo, pero fluye con facilidad una vez en movimiento, mientras que uno dilatante se vuelve más resistente cuanto más rápido intenta moverse por la tubería.
Impacto de la viscosidad en el rendimiento hidráulico
Una vez que la viscosidad supera cierto umbral, el rendimiento de cualquier bomba cambia de forma notable. Las pérdidas por fricción internas crecen, la curva de trabajo se desplaza y el punto de operación óptimo ya no coincide con el diseño original del fabricante.
Este impacto no es lineal: duplicar la viscosidad no duplica exactamente las pérdidas, pero sí puede reducir la eficiencia global del sistema en porcentajes que van del 20 % hasta más del 50 % en casos extremos de alta viscosidad, dependiendo del tipo de bomba y del diseño del impulsor.
Reducción de la eficiencia y el caudal en bombas centrífugas
Las bombas centrífugas están diseñadas para trabajar eficientemente con fluidos de baja viscosidad, cercanos al agua (1 cP). Cuando la viscosidad supera los 50 cP, la eficiencia comienza a caer de forma perceptible, y por encima de los 200–300 cP, el deterioro del rendimiento puede hacer inviable su uso sin correcciones.
El mecanismo detrás de esta pérdida es simple: el fluido viscoso genera una capa límite más gruesa sobre las paredes del impulsor y la voluta, lo que incrementa las pérdidas por fricción hidráulica. El resultado es menos caudal entregado para el mismo consumo de energía.
Adicionalmente, la altura manométrica (head) también cae. La bomba sigue girando a la misma velocidad, pero el fluido pesado no puede ser acelerado con la misma efectividad que el agua, reduciendo la presión de descarga disponible en el sistema.
Incremento del consumo de potencia y torque de arranque
El consumo de potencia en un sistema de bombeo sigue la relación P = (Q × ΔP) / η. Cuando la viscosidad aumenta, ΔP crece y η disminuye al mismo tiempo, lo que provoca un efecto doble: la potencia requerida puede multiplicarse por un factor de 2 a 4 en comparación con el agua, dependiendo de la viscosidad del fluido.
El torque de arranque es otro punto crítico. Los fluidos muy viscosos o con esfuerzo de fluencia (yield stress) requieren un impulso inicial mayor para romper su inercia en la tubería. Si el motor eléctrico no está dimensionado para ese pico transitorio, puede protegerse por sobrecarga o, en el peor caso, dañar el eje de la bomba.
En la práctica industrial, para fluidos de más de 1.000 cP, se recomienda instalar arrancadores suaves o variadores de frecuencia. Esto permite controlar la aceleración al inicio, reduciendo el torque pico y protegiendo tanto la bomba como la red eléctrica de demandas bruscas.
Efectos en la curva de altura versus caudal
La curva H-Q (altura manométrica vs. caudal) es la firma característica de cualquier bomba centrífuga. Cuando el fluido tiene alta viscosidad, esta curva se transforma: la altura máxima en caudal cero cae, el caudal máximo también disminuye y el punto de mayor eficiencia (BEP) se desplaza hacia la izquierda y hacia abajo.
El resultado práctico es que la bomba opera fuera de su punto de eficiencia óptima, lo que genera mayor temperatura interna, más desgaste de sellos y rodamientos, y un consumo energético desproporcionado respecto al trabajo hidráulico útil entregado al sistema.
El Hydraulic Institute establece factores de corrección (CQ, CH, Cη) que permiten ajustar las curvas de agua a las condiciones reales con fluidos viscosos. Aplicarlos correctamente antes de seleccionar una bomba centrífuga es indispensable para no cometer errores de sobredimensión o subdimensión.
Criterios técnicos para una selección correcta
Seleccionar una bomba para fluidos viscosos sin una metodología clara es el camino más corto hacia fallas operativas, sobrecostos de energía y paradas no planificadas. A continuación se presentan los criterios técnicos fundamentales que deben evaluarse antes de tomar cualquier decisión de compra o especificación de equipo.
- Viscosidad en condiciones de operación: Siempre medir o confirmar la viscosidad a la temperatura real de proceso, no a temperatura ambiente. Un aceite puede variar de 800 cP a 25 °C a solo 40 cP a 80 °C.
- Tipo reológico del fluido: Determinar si el fluido es Newtoniano, pseudoplástico, dilatante o plástico de Bingham, ya que cada uno requiere una estrategia de selección distinta.
- Caudal y presión requeridos: Establecer el punto de operación nominal (Q, H) con un margen razonable. Sobredimensionar en exceso también causa problemas operativos como recirculación interna y vibración.
- NPSH disponible vs. requerido: Calcular el NPSH disponible en la línea de succión y compararlo con el NPSH requerido por la bomba, garantizando siempre un margen mínimo de seguridad.
- Temperatura del proceso y cambios de fase: Verificar que el fluido no cambie de fase (solidifique o gasifique) en ningún punto del sistema, especialmente en la succión donde la presión es más baja.
- Contenido de sólidos o partículas abrasivas: Si el fluido arrastra partículas, se deben considerar materiales resistentes a la erosión y diseños con tolerancias amplias en el impulsor.
- Compatibilidad química del material: Los sellos, empaquetaduras y materiales del cuerpo deben ser compatibles con el fluido para evitar corrosión o degradación prematura.
Propiedades del fluido y condiciones de temperatura
La temperatura es la variable que más influye en la viscosidad de un fluido. Por eso, no basta con saber qué tan viscoso es un fluido: hay que saber cómo cambia esa viscosidad con la temperatura a lo largo de todo el proceso.
Un ejemplo claro es el transporte de asfalto, cuya viscosidad puede ser mayor a 50.000 cP a temperatura ambiente, pero baja a rangos manejables (200–500 cP) cuando se calienta a 150–180 °C. Conocer este perfil completo determina si es viable el bombeo y qué tipo de equipo usar.
En procesos donde intervienen fluidos de propiedades termodinámicas complejas, como ocurren con las propiedades termodinámicas del amoníaco, la interacción entre temperatura, presión de vapor y viscosidad debe analizarse de forma integrada antes de definir cualquier equipo de bombeo o transferencia.
Cálculo del NPSH disponible para evitar cavitación
El NPSH (Net Positive Suction Head) es uno de los cálculos más importantes en cualquier sistema de bombeo. Su valor disponible debe superar siempre al NPSH requerido por la bomba, con un margen mínimo recomendado de 0,5 a 1,0 metro.
- Determinar P₀: Si el depósito está abierto, P₀ equivale a la presión atmosférica local. Si es un recipiente a presión, usar la presión manométrica + la atmosférica.
- Medir o calcular Hs: La distancia vertical entre la superficie del fluido y la brida de entrada de la bomba, positiva si está por encima, negativa si está por debajo.
- Calcular hf en succión: Incluir todas las pérdidas: fricción en tubería, codos, válvulas, filtros y cualquier accesorio presente en la línea de succión.
- Obtener Pv a la temperatura real: Usar tablas o software de propiedades termodinámicas del fluido específico, no valores aproximados.
- Comparar NPSHd con NPSHr: Verificar que NPSHd ≥ NPSHr + margen de seguridad (mínimo 0,5 m; recomendado 1,0 m para fluidos calientes o con partículas).
Uso de las curvas de corrección del Hydraulic Institute (HI)
El Hydraulic Institute (HI) publicó un método estándar para corregir las curvas de desempeño de bombas centrífugas cuando se trabaja con fluidos viscosos. Este método aplica tres factores de corrección: CQ (para caudal), CH (para altura) y Cη (para eficiencia), todos en función de la viscosidad cinemática del fluido.
- Viscosidad cinemática entre 4 y 3.000 cSt.
- Caudal de operación entre 6,3 y 3.780 m³/h.
- Fluidos Newtonianos sin sólidos significativos.
- Bombas centrífugas de impulsor cerrado estándar.
- CQ Reduce el caudal nominal (siempre < 1,0).
- CH Corrige la altura manométrica (< 1,0 en la mayoría de casos).
- Cη Ajusta la eficiencia hidráulica (siempre < 1,0).
El procedimiento HI consiste en calcular el punto de operación con agua (Qw, Hw), entrar en los ábacos de corrección con la viscosidad cinemática y el caudal, obtener los tres factores y luego multiplicarlos por los valores de agua para obtener los parámetros reales con el fluido viscoso.
Este método evita el error de seleccionar una bomba únicamente por el catálogo del fabricante sin considerar que los datos de curva siempre están expresados para agua a 20 °C.
Tipos de bombas para fluidos de alta viscosidad
No existe una bomba universal para todos los fluidos viscosos. La elección correcta depende de la viscosidad específica, el caudal requerido, la presión diferencial del sistema y las características reológicas del fluido. A continuación se presentan las tecnologías más utilizadas en la industria.
- Bombas de desplazamiento positivo rotativas: Son la opción preferente para viscosidades superiores a 200 cP. Su principio de funcionamiento no depende de la velocidad del fluido, por lo que mantienen el caudal estable incluso con fluidos muy espesos.
- Bombas centrífugas con impulsores especiales: Para viscosidades intermedias (hasta 400–500 cP) y caudales altos, se pueden usar impulsores semiabiertos o de canal abierto que toleran mejor la resistencia viscosa.
- Bombas de membrana neumática: Útiles cuando el fluido es corrosivo o contiene sólidos en suspensión. Su capacidad para trabajar con fluidos viscosos y abrasivos simultáneamente las hace versátiles en plantas de tratamiento de aguas residuales industriales.
- Bombas de paletas: Apropiadas para viscosidades de 1 a 500 cSt, son comunes en la industria automotriz y de lubricantes. Ofrecen buen rendimiento volumétrico a velocidades moderadas.
- Bombas peristálticas: Ideales cuando la contaminación del fluido es inadmisible. El fluido nunca toca ninguna pieza móvil, solo el interior de la manguera o tubo flexible, lo que las hace perfectas para las industrias farmacéutica y alimentaria.
Bombas de desplazamiento positivo: la opción preferente
Las bombas de desplazamiento positivo (BDP) trabajan mediante el confinamiento y desplazamiento de un volumen fijo de fluido por cada ciclo o revolución. Su característica principal es que el caudal entregado es prácticamente independiente de la presión diferencial, lo que las convierte en la solución más robusta para fluidos viscosos.
A diferencia de las bombas centrífugas, las BDP no necesitan que el fluido tenga cinética para generar presión. Crean presión por desplazamiento mecánico, lo que las hace eficientes incluso cuando el fluido tiene una resistencia al flujo muy alta.
Además, a medida que la viscosidad del fluido aumenta, la eficiencia volumétrica de una bomba de desplazamiento positivo tiende a mejorar ligeramente, ya que los fluidos más viscosos sellan mejor las holguras internas y reducen el flujo de retorno o «slip».
Bombas de engranajes internos y externos
Las bombas de engranajes son uno de los diseños más simples y confiables dentro de las BDP rotativas. Funcionan con dos ruedas dentadas que giran en sentido opuesto, atrapando el fluido entre los dientes y el cuerpo de la bomba para transportarlo de la zona de succión a la de descarga.
Las bombas de engranajes son ideales para viscosidades entre 5 y 100.000 cP, lo que las posiciona como una de las soluciones más versátiles del mercado. Son comunes en el transporte de aceites térmicos, combustibles pesados, resinas, betún y lubricantes industriales.
Las de engranajes internos (tipo crescent o moon) son más silenciosas y toleran mejor los fluidos de viscosidad muy alta o que contienen pequeñas partículas. Las de engranajes externos son más simples mecánicamente y admiten presiones diferenciales de hasta 25 bar en configuraciones estándar.
Bombas de tornillo simple y múltiple
Las bombas de tornillo utilizan uno o más rotores helicoidales que giran dentro de una carcasa estacionaria, creando cavidades progresivas que desplazan el fluido de la entrada a la salida de forma continua y sin pulsaciones. Su flujo prácticamente sin pulsaciones las convierte en la opción preferente para fluidos sensibles al cizallamiento, como ciertos polímeros o productos biológicos.
Las bombas de tornillo único (monohélice) son las más simples y económicas, pero generan más pulsación que las de tornillo múltiple. Las de doble o triple tornillo ofrecen mayor suavidad de flujo, operan con viscosidades de hasta 300.000 cP y son ampliamente utilizadas en la industria petrolera para el transporte de crudo pesado y mezclas agua-aceite-gas.
Bombas de cavidad progresiva para fluidos abrasivos
Las bombas de cavidad progresiva (también llamadas bombas de tornillo excéntrico o PC pumps) consisten en un rotor helicoidal metálico que gira dentro de un estátor de elastómero con geometría helicoidal doble. Al girar, el rotor crea cavidades que avanzan axialmente desde la succión hasta la descarga.
Son la solución de referencia para fluidos que combinan alta viscosidad con contenido de sólidos abrasivos, como lodos de perforación, pastas cerámicas, pulpas de frutas con semillas o efluentes industriales espesos. El material del estátor se selecciona según la compatibilidad química con el fluido.
Un aspecto crítico en estas bombas es que nunca deben arrancar ni operar en seco, ya que el rozamiento entre rotor y estátor sin fluido genera calor suficiente para destruir el elastómero en segundos. Para ello se instalan sensores de flujo o presión en la succión que cortan el motor si se detecta cavitación o ausencia de fluido.
Bombas lobulares y su aplicación en la industria alimentaria
Las bombas lobulares funcionan con dos rotores de lóbulos que giran sincrónicamente en sentido opuesto, gracias a un par de engranajes externos de sincronización. Los rotores nunca se tocan entre sí, lo que elimina el desgaste por contacto directo y permite manejar fluidos delicados sin deteriorarlos.
Su ventaja más notable es la posibilidad de esterilizar el equipo en el lugar (CIP/SIP), sin necesidad de desmontarlo. Esto las convierte en la bomba estándar en plantas de producción de alimentos, bebidas, productos lácteos, cosméticos y farmacéuticos donde la higiene es no negociable.
Operan eficientemente con viscosidades desde 1 hasta 1.000.000 cP, manejan caudales de partículas blandas sin dañarlas (frutas, trozos de verdura, cremas con tropiezos) y cumplen con normativas EHEDG y 3-A Sanitary Standards para industrias reguladas.
Bombas centrífugas con impulsores especiales
Aunque las bombas centrífugas estándar no son la primera elección para fluidos viscosos, existen diseños especializados que extienden su rango de aplicación a viscosidades intermedias. Los impulsores semiabiertos, de canal abierto (vortex) y tipo tornillo-centrífugo son los más utilizados en estos casos.
El impulsor vortex es especialmente útil cuando el fluido contiene sólidos blandos en suspensión, ya que el fluido prácticamente no toca el impulsor: la energía se transfiere a través de un vórtice de líquido, reduciendo drásticamente el riesgo de obstrucción y desgaste del impulsor.
Los impulsores de canal abierto o monocanal permiten pasar partículas sólidas de hasta 80 mm de diámetro, lo que los hace imprescindibles en plantas de tratamiento de aguas residuales donde el fluido transporta sólidos fibrosos, trozos y residuos de gran tamaño junto con la fase líquida viscosa.
Comparativa: bombas centrífugas vs. desplazamiento positivo
Elegir entre una bomba centrífuga y una de desplazamiento positivo no debe hacerse por costumbre ni por precio, sino en función de las condiciones reales del proceso. Cada tecnología tiene un rango de aplicación bien definido donde ofrece sus mejores resultados.
| Criterio | Bomba centrífuga | Desplazamiento positivo |
|---|---|---|
| Rango de viscosidad | Óptima Hasta 200 cP con correcciones HI | Óptima Desde 10 hasta >500.000 cP |
| Estabilidad del caudal | Variable El caudal cambia con la presión diferencial | Constante Caudal prácticamente independiente de la presión |
| Eficiencia con viscosidad alta | Baja Cae drásticamente por encima de 200 cP | Mejora La eficiencia volumétrica sube con la viscosidad |
| Sensibilidad al fluido | Baja Bien para fluidos no sensibles al cizallamiento | Variable Los tipos lobular y de tornillo son gentiles con el fluido |
| Caudales altos (>500 m³/h) | Ideal Diseñada para grandes caudales a baja presión | Limitado Más costosa y compleja a caudales muy altos |
| Control con variador de frecuencia | Excelente Responde muy bien a variaciones de velocidad | Bueno Caudal proporcional a la velocidad; requiere válvula de alivio |
| Mantenimiento general | Bajo Menos piezas móviles, sello simple, fácil acceso | Moderado Más componentes internos; requiere revisión periódica de sellos y rotores |
| Riesgo de sobrepresión | Bajo No genera sobrepresión si se cierra la descarga (caudal cero) | Alto Si se cierra la descarga, la presión sube hasta el límite mecánico; siempre requiere válvula de alivio |
Ventajas y limitaciones según el rango de centipoise
| Rango de viscosidad (cP) | Tipo de bomba recomendada | Ventajas principales | Limitaciones a considerar |
|---|---|---|---|
| 1 – 50 | Centrífuga estándar | Alta eficiencia, bajo costo, amplio catálogo de piezas | Sin limitaciones relevantes en este rango |
| 50 – 200 | Centrífuga con corrección HI | Viable con correcciones; buena capacidad de caudal | Pérdida de eficiencia entre 5–25 %; requiere recalcular potencia instalada |
| 200 – 1.000 | Engranajes o paletas | Caudal estable, buena eficiencia volumétrica, compactas | Sensibles a partículas abrasivas; requieren lubricación del fluido |
| 1.000 – 10.000 | Tornillo múltiple o cavidad progresiva | Flujo sin pulsaciones, manejo de sólidos suaves, alta presión diferencial | Mayor costo inicial; estátor de cavidad progresiva es consumible |
| 10.000 – 100.000 | Cavidad progresiva o tornillo triple | Eficientes a baja velocidad, gentiles con el fluido, manejan alta viscosidad | Velocidad de operación limitada; requieren calentamiento previo del fluido en muchos casos |
| Más de 100.000 | Cavidad progresiva de alta presión o lobular | Únicas opciones viables: mantienen caudal constante | Alto torque de arranque; necesitan motor sobredimensionado y variador de frecuencia |
Costos de operación y mantenimiento preventivo
Evaluar el costo total de propiedad (TCO) de una bomba va mucho más allá del precio de compra. La energía consumida durante años de operación continua suele representar entre el 70 % y el 85 % del costo total de vida útil del equipo, especialmente en industrias de proceso continuo.
- Costo inicial bajo (30–60 % menor que BDP equivalente).
- Bajo costo de mantenimiento con fluidos limpios.
- Consumo energético muy alto si opera con fluido viscoso fuera de su BEP.
- Desgaste acelerado de sellos y rodamientos por vibración fuera del punto óptimo.
- Sustitución frecuente de sellos mecánicos si la temperatura varía.
- Costo inicial entre 40–100 % mayor que centrífuga equivalente.
- Mayor eficiencia energética en fluidos viscosos: ahorro del 20–40 % vs. centrífuga.
- Piezas de desgaste (estátor, rotores, sellos) requieren revisión cada 6–18 meses.
- Mantenimiento preventivo más complejo pero predecible y planificable.
- Vida útil mecánica superior cuando se opera dentro de los parámetros de diseño.
Errores comunes al seleccionar equipos de bombeo
Conocer los errores más frecuentes es igual de valioso que conocer el procedimiento correcto. Muchos fallos de bombas en planta no son defectos de fabricación: son consecuencia directa de una selección inadecuada desde el principio.
-
1Usar la viscosidad a temperatura ambiente en lugar de la temperatura de operación. Consecuencia: sobredimensionamiento del equipo, operación fuera del BEP y mayor consumo energético del calculado.
-
2Seleccionar una bomba centrífuga para viscosidades superiores a 300 cP sin aplicar factores de corrección HI. Consecuencia: caudal real muy por debajo del diseño, sobrecarga del motor y fallos de sello por calentamiento.
-
3No instalar válvula de alivio en bombas de desplazamiento positivo. Consecuencia: riesgo severo de rotura del cuerpo de la bomba o de la tubería si se cierra accidentalmente la válvula de descarga con la bomba en marcha.
-
4Subestimar las pérdidas de carga en la línea de succión. Consecuencia: NPSHd real inferior al calculado, cavitación, erosión de impulsor y ruido excesivo en operación.
-
5Ignorar el torque de arranque para fluidos con alto yield stress o muy viscosos en frío. Consecuencia: disparo del motor por sobrecarga en el arranque, o daño al acoplamiento y al eje si el motor logra girar con dificultad.
-
6Seleccionar materiales de sello incompatibles con el fluido. Consecuencia: fallo prematuro del sello mecánico, contaminación del fluido con partículas del elastómero degradado y fugas al ambiente.
-
7No considerar el comportamiento no Newtoniano del fluido al calcular la viscosidad aparente. Consecuencia: para fluidos pseudoplásticos se suele sobredimensionar; para dilatantes se puede llegar a bloquear la bomba o la tubería.
Recomendaciones de instalación y puesta en marcha
Una bomba correctamente seleccionada puede fallar prematuramente si su instalación no sigue los criterios técnicos adecuados. La puesta en marcha es tan importante como el proceso de selección, especialmente cuando se trabaja con fluidos de alta viscosidad que presentan comportamientos particulares en arranque.
- Verificar alineación del conjunto motor-bomba: Una desalineación de apenas 0,05 mm puede generar vibración suficiente para dañar rodamientos y sellos mecánicos en pocas semanas de operación continua.
- Pre-calentar el fluido antes del arranque: Si el fluido es muy viscoso a temperatura ambiente, es necesario calentarlo hasta alcanzar la viscosidad de diseño antes de intentar arrancar la bomba, especialmente en bombas de cavidad progresiva y tornillo.
- Purgar el aire de la línea de succión: La presencia de aire en la succión reduce el NPSHd disponible y puede causar cavitación inmediata al arranque. Siempre verificar que la tubería esté llena antes de arrancar.
- Instalar manómetros en succión y descarga: Permiten diagnosticar problemas operativos en tiempo real: pérdidas de carga excesivas, cavitación (caída de presión en succión) o bloqueos en la descarga.
- Arrancar con válvula de descarga parcialmente abierta en BDP: A diferencia de las centrífugas (que arrancan con descarga cerrada), las bombas de desplazamiento positivo deben arrancar con la descarga al menos parcialmente abierta para evitar sobrepresión inmediata.
- Usar variadores de frecuencia para arranques controlados: Especialmente en fluidos con yield stress elevado, el variador permite una aceleración gradual que protege el motor, el acoplamiento y las tuberías del sistema.
- Revisar la dirección de giro antes de conectar: Una bomba de engranajes o de tornillo que gira al revés bombea en sentido contrario, lo que puede causar pérdida de fluido en la succión o daños en los sellos por vacío excesivo.
Diseño de la línea de succión para minimizar pérdidas
La línea de succión es la parte más crítica de cualquier sistema de bombeo con fluidos viscosos. Las pérdidas en esta sección reducen directamente el NPSHd disponible y pueden provocar cavitación incluso en bombas correctamente seleccionadas.
- Para fluidos viscosos, usar uno o dos tamaños nominales más grandes que la brida de entrada de la bomba.
- Esto reduce la velocidad del fluido y, con ello, las pérdidas por fricción en la succión.
- La velocidad recomendada en succión con fluidos viscosos es de 0,3 a 0,8 m/s (vs. 1,5–2,5 m/s con agua).
- Minimizar codos, válvulas y reducciones. Cada accesorio suma pérdida de carga.
- Si se usan codos, preferir codos de radio largo (1,5D) en lugar de radio corto (1D).
- Filtros o tamices: usar sección transversal amplia y mantenerlos limpios; un filtro sucio puede colapsar el NPSHd.
- La succión debe ser lo más corta y directa posible.
- Evitar cambios de nivel en la línea de succión que generen bolsas de aire.
- La tubería debe tener pendiente ascendente continua hacia la bomba para facilitar el cebado y evitar acumulación de gas.
En sistemas que incluyen evaporadores de múltiple efecto, donde la temperatura y la concentración del fluido cambian a lo largo del proceso, el diseño de la línea de succión debe recalcularse para cada etapa, ya que la viscosidad del fluido concentrado puede ser hasta 10 veces mayor que la del fluido diluido de entrada.
Selección de sellos mecánicos y empaquetaduras
Los sellos son el punto de mayor vulnerabilidad en cualquier bomba que maneja fluidos viscosos. Una mala elección del tipo de sello o de sus materiales puede generar fugas, contaminación del producto y paradas no programadas con costos elevados.
Para fluidos viscosos abrasivos, los sellos mecánicos deben lavarse con un fluido limpio externo (plan de lavado API) o seleccionarse con materiales resistentes a la erosión, como carburo de silicio en ambas caras. Usar materiales blandos en fluidos abrasivos reduce la vida útil del sello de años a semanas.
Preguntas frecuentes
¿Cuál es el límite de viscosidad para una bomba centrífuga?
En términos generales, las bombas centrífugas operan con aceptable eficiencia hasta viscosidades de 50 a 150 cP. A partir de 200 cP, las pérdidas hidráulicas internas se vuelven significativas y es obligatorio aplicar los factores de corrección del Hydraulic Institute antes de confirmar la selección. Por encima de 300 a 500 cP, la penalización en eficiencia y caudal suele ser tan severa que hace más rentable desde el inicio adoptar una solución de desplazamiento positivo, aunque su costo inicial sea mayor.
¿Cómo afecta la temperatura a la selección de la bomba?
La temperatura es la variable que más modifica la viscosidad de un fluido y, por lo tanto, cambia completamente los parámetros de selección de la bomba. Un fluido que a 25 °C requiere una bomba de cavidad progresiva puede ser perfectamente manejable con una centrífuga a 80 °C. Por eso, antes de seleccionar cualquier equipo, se debe construir el perfil completo de viscosidad en función de la temperatura a lo largo de todo el proceso, incluyendo los transitorios de arranque en frío y los picos de temperatura máxima que pueden ocurrir durante la operación.
¿Qué tipo de motor se requiere para fluidos muy pesados?
Para fluidos de alta viscosidad, el motor eléctrico debe dimensionarse considerando no solo la potencia hidráulica nominal, sino también el torque de arranque necesario para vencer la inercia inicial del fluido en reposo. En muchos casos, se selecciona un motor con una clase de torque más alta (por ejemplo, clase D en motores de inducción trifásicos), y se complementa con un variador de velocidad para arranques suaves que protegen tanto el motor como el sistema mecánico de la bomba y las tuberías del proceso.
¿Cuándo es necesario utilizar una bomba de cavidad progresiva?
La bomba de cavidad progresiva es la elección correcta cuando el fluido combina alta viscosidad con contenido de sólidos o partículas abrasivas que descartarían el uso de engranajes o paletas. También es la opción preferida cuando se requiere un caudal constante y preciso, como en dosificación de aditivos o alimentación de reactores químicos. Su capacidad para generar presiones diferenciales de hasta 24 bar en configuraciones de múltiples etapas, sin pulsar el fluido de forma severa, la hace insustituible en numerosas aplicaciones de proceso continuo.
¿Se pueden usar bombas de engranajes con fluidos que contienen agua?
Las bombas de engranajes no son ideales cuando el fluido mezcla fases de agua y aceite, o cuando el contenido de agua es significativo, ya que el agua tiene poca capacidad de lubricar las superficies metálicas de los engranajes y puede generar corrosión acelerada. En esos casos, se recomienda evaluar materiales de construcción como acero inoxidable o recubrimientos especiales, y revisar si la mezcla agua-aceite emulsifica o se separa durante el bombeo, lo que cambiaría su viscosidad aparente de forma significativa durante la operación del equipo.
¿Por qué las bombas peristálticas son tan usadas en la industria farmacéutica?
La bomba peristáltica tiene una ventaja estructural única: el fluido solo entra en contacto con el interior de la manguera o tubo flexible, sin tocar ningún engranaje, impulsor, rotor ni sello. Esto elimina completamente la contaminación cruzada entre el fluido de proceso y los componentes mecánicos de la bomba. Esa característica la convierte en la solución obligatoria cuando se trabaja con fármacos estériles, hemoderivados o cualquier producto donde la pureza del fluido es una exigencia regulatoria no negociable, independientemente de si el fluido es viscoso o no.
¿Qué significa que una bomba opere fuera de su BEP?
El BEP (Best Efficiency Point) es el punto de operación donde la bomba trabaja con su mayor rendimiento hidráulico, generando menos calor, menos vibración y menor desgaste interno. Cuando la viscosidad del fluido desplaza el punto de operación hacia la izquierda de la curva H-Q, la bomba trabaja lejos de su BEP, lo que genera recirculación interna, cavitación secundaria y un esfuerzo mecánico mayor sobre el eje y los rodamientos. Con el tiempo, operar crónicamente fuera del BEP reduce la vida útil del equipo a una fracción de la esperada por el fabricante.
¿Cómo influye el número de Reynolds en el diseño de la succión?
El número de Reynolds (Re) determina si el flujo dentro de la tubería es laminar o turbulento. Para fluidos viscosos, el Re cae por debajo de 2.300 con mucha más facilidad que con agua, lo que significa que el flujo tiende a ser laminar. En flujo laminar, las pérdidas de carga en la succión son proporcionales a la viscosidad dinámica y a la velocidad, pero no dependen de la rugosidad de la tubería. Esto implica que aumentar el diámetro de la tubería de succión tiene un efecto mucho más pronunciado en la reducción de pérdidas que cambiar el material o rugosidad de la misma, algo que se aprovecha deliberadamente en el diseño hidráulico de sistemas con fluidos espesos.
¿Cuándo conviene instalar un calentador en la línea de succión?
Instalar un calentador en la línea de succión es necesario cuando el fluido, a la temperatura mínima de operación o durante el arranque en frío, tiene una viscosidad tan alta que las pérdidas de carga en la succión superan el NPSHd disponible, o cuando el fluido puede gelificarse y bloquear físicamente la tubería. Casos típicos incluyen el transporte de asfalto, ceras industriales, grasa animal, sebo o cualquier fluido con punto de fluencia o pour point cercano a la temperatura ambiente del entorno de instalación.
¿Qué diferencia hay entre una bomba de lóbulos y una de cavidad progresiva en higiene?
Ambas tecnologías son usadas en industrias que requieren altos estándares sanitarios, pero tienen diferencias importantes. La bomba lobular permite limpieza in situ completa sin desmontaje, es fácilmente desmontable para inspección visual y cumple plenamente con normativas EHEDG y 3-A; sus superficies internas son lisas y no tienen zonas de retención de producto. La bomba de cavidad progresiva, en cambio, tiene un estátor de elastómero que puede retener microorganismos en sus pliegues si no se limpia correctamente, lo que la hace menos preferida en industrias con protocolos de higiene muy estrictos como la farmacéutica o la lechera.

Conclusión
La selección de bombas para fluidos viscosos es un proceso técnico que combina el conocimiento de las propiedades del fluido, el análisis hidráulico del sistema y la comprensión profunda de cada tecnología de bombeo disponible. Ningún criterio actúa de forma aislada: viscosidad, temperatura, NPSH, tipo reológico y condiciones de arranque deben evaluarse en conjunto para llegar a una decisión sólida y justificada.
A lo largo de este artículo encontraste las herramientas conceptuales para identificar cuándo una bomba centrífuga es viable, cuándo debes migrar a desplazamiento positivo, cómo calcular el NPSH disponible, cómo aplicar las correcciones HI y qué errores debes evitar durante la instalación. Toda esa información tiene un propósito práctico: que puedas diseñar o evaluar sistemas de bombeo con criterio técnico, no por inercia o costumbre.
Si quieres seguir profundizando en temas relacionados con el diseño de procesos industriales, en este sitio web encontrarás más contenidos que complementan lo que acabas de leer, abordando con el mismo nivel de detalle otros equipos y fenómenos propios de la industria de proceso.
Sigue aprendiendo:

Diseño de columnas de absorción de gases

Diferencia entre adsorción y absorción

¿Para qué sirve el número de Reynolds en ingeniería?

Criterios de diseño de recipientes a presión

Equilibrio líquido-vapor en sistemas binarios

¿Qué es la cristalización industrial?

¿Cómo calcular el tiempo de residencia en un reactor CSTR?
