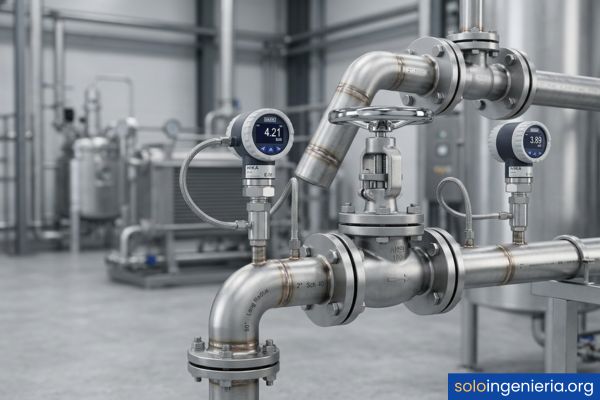

Cálculo de pérdida de carga en accesorios de tubería

Fundamentos de las pérdidas de carga en accesorios

Cuando un fluido circula por una tubería, no solo pierde energía por la fricción con las paredes del tubo, sino también cada vez que encuentra un cambio de dirección, una válvula o cualquier elemento que interrumpa el flujo uniforme.

Estos elementos se denominan accesorios, y la energía que el fluido pierde al atravesarlos se conoce como pérdidas menores o pérdidas localizadas. A continuación se presentan los accesorios más comunes que generan este tipo de pérdidas:

• Codos: Cambian la dirección del flujo, ya sea 45° o 90°, y generan turbulencias que disipan energía de forma significativa.
• Válvulas: Regulan o cortan el paso del fluido; dependiendo de su tipo y grado de apertura, pueden representar la mayor parte de las pérdidas totales del sistema.
• Tés: Dividen o unen corrientes de fluido, creando zonas de alta turbulencia en el punto de bifurcación.
• Reducciones y ampliaciones: Cambian el diámetro de la tubería; las ampliaciones bruscas son especialmente problemáticas porque provocan separación del flujo.
• Entradas y salidas: La entrada de fluido desde un tanque a una tubería y la descarga al exterior también consumen energía que debe contabilizarse.
• Filtros y strainers: Retienen partículas sólidas y generan una caída de presión que aumenta conforme se acumula suciedad en el elemento filtrante.

Definición de pérdidas menores en sistemas de tuberías

En mecánica de fluidos, las pérdidas menores son aquellas caídas de energía que ocurren en puntos específicos del sistema, a diferencia de las pérdidas mayores, que se distribuyen a lo largo de toda la longitud de la tubería recta.

El término «menores» puede resultar engañoso. En sistemas de tuberías cortas con muchos accesorios, estas pérdidas pueden superar ampliamente a las producidas por la fricción en los tramos rectos.

Físicamente, ocurren porque los accesorios alteran el perfil de velocidades del fluido, generando zonas de separación, recirculación y turbulencia que convierten energía cinética en calor disipado de forma irreversible.

En términos energéticos, cada accesorio representa una pérdida de carga expresada en metros de columna de fluido (m.c.f.) o en unidades de presión (Pa o kPa). Ambas formas son equivalentes y se relacionan a través de la densidad del fluido y la gravedad.

Cuantificarlas correctamente es la base para cualquier cálculo riguroso de sistemas de transporte de fluidos, ya que omitirlas puede generar subdimensionamiento de bombas y, en consecuencia, caudales menores a los requeridos por el proceso.

Importancia del cálculo preciso en ingeniería química

En la ingeniería química, los sistemas de tuberías transportan fluidos peligrosos, corrosivos o a alta temperatura, donde cualquier error de diseño puede tener consecuencias graves, tanto operativas como de seguridad.

Un cálculo preciso de pérdidas de carga permite seleccionar bombas con la potencia exacta necesaria, evitando el sobredimensionamiento que eleva los costos de operación y el subdimensionamiento que impide alcanzar las condiciones de proceso requeridas.

Principales métodos de cálculo de pérdida de carga

Existen varios enfoques para cuantificar las pérdidas menores en accesorios. La elección del método depende de la precisión requerida, el tipo de accesorio y la información disponible en las tablas de referencia. A continuación se listan los más utilizados en la práctica:

• Método del coeficiente de resistencia K: Asigna un número adimensional a cada accesorio; la pérdida de carga se calcula multiplicando K por la presión dinámica del fluido. Es el más directo y ampliamente usado.
• Método de la longitud equivalente (Le/D): Expresa la resistencia del accesorio como si fuera una longitud de tubería recta equivalente, permitiendo sumar todos los tramos y accesorios en un solo cálculo de fricción.
• Método de los dos K (Hooper): Incorpora la dependencia del coeficiente K con el número de Reynolds y el diámetro interno, ofreciendo mayor precisión en flujos laminares o de transición.
• Método de los tres K (Darby): Amplía el modelo de dos K añadiendo un tercer término que mejora la predicción en accesorios de gran diámetro y flujos turbulentos desarrollados.

El método del coeficiente de resistencia K

La ventaja principal del método K es su simplicidad: solo necesitas conocer la velocidad del fluido en la sección correspondiente y el valor tabulado del accesorio.

Sin embargo, este método supone que K no varía con el número de Reynolds, lo que lo hace menos preciso en flujos laminares o de transición, donde la viscosidad del fluido afecta significativamente la resistencia del accesorio.

El método de la longitud equivalente

Este método es especialmente conveniente cuando el ingeniero ya trabaja con la ecuación de Darcy-Weisbach para calcular las pérdidas en los tramos rectos, ya que integra todo en un único cálculo de fricción.

Su limitación principal es que los valores de Le/D publicados generalmente corresponden a flujo turbulento; en flujos con número de Reynolds bajo, los resultados pueden subestimar las pérdidas reales en ciertos accesorios.

Modelos avanzados: Métodos de los dos K y tres K

Ambos modelos requieren tablas de constantes específicas para cada tipo de accesorio, publicadas en la literatura de referencia. El método de los tres K es hoy en día el más recomendado para cálculos de ingeniería rigurosos.

Ecuaciones esenciales para el flujo de fluidos

Estas tres ecuaciones trabajan en conjunto. La continuidad define la velocidad en cada tramo, Bernoulli establece el balance energético y la versión modificada incorpora todas las pérdidas para calcular la altura total que debe suministrar la bomba.

Relación con la ecuación de Darcy-Weisbach

Esto significa que el factor de fricción f —calculado con el diagrama de Moody o las correlaciones de Colebrook y Churchill— es necesario tanto para las pérdidas en tramos rectos como para conectar el método K con la formulación de Darcy-Weisbach.

Influencia del número de Reynolds y la viscosidad

Por esta razón, siempre debes calcular el número de Reynolds antes de elegir el método de cálculo de pérdidas menores. Un valor bajo de Re cambia completamente los coeficientes de resistencia y puede hacer que un diseño basado en tablas estándar resulte completamente erróneo.

Coeficientes K para válvulas y accesorios comunes

Pérdidas en codos, tes y reducciones

Al revisar los diagramas P&ID de un proceso, puedes identificar visualmente la cantidad y tipo de accesorios presentes, lo que te facilita enormemente la etapa de levantamiento de información antes de iniciar el cálculo de pérdidas.

Coeficientes para válvulas de globo, compuerta y retención

La válvula de compuerta y la de bola son las opciones de menor resistencia cuando están completamente abiertas, lo que las hace ideales para líneas de aislamiento donde no se requiere regulación de flujo.

La válvula de retención tipo swing tiene una pérdida moderada, pero su coeficiente K varía según el caudal: a caudales bajos, el disco no se abre completamente y la resistencia puede ser mucho mayor que el valor tabulado.

Efecto de la entrada y salida del fluido en el tanque

Guía paso a paso para realizar el cálculo manual

Identificación de los accesorios en el diagrama de flujo

El primer paso en cualquier cálculo es hacer un inventario exhaustivo de los accesorios. Una forma eficiente es seguir el trayecto del fluido desde el punto inicial hasta el punto final y anotar cada elemento que encuentres.

Si trabajas con documentos de proceso, también puedes consultar los isométricos de tuberías, que muestran la configuración tridimensional real del sistema con todos sus accesorios y longitudes.

Selección del método y obtención de constantes

Sumatoria de pérdidas y cálculo de la caída de presión total

Al expresar ΔP total en Pascales o en metros de columna de fluido, puedes incorporar directamente este valor en la ecuación de Bernoulli modificada para determinar la altura total de la bomba requerida.

Ejemplo práctico resuelto para ingeniería química

Descripción del sistema y propiedades del fluido

Resolución detallada empleando el método K

Errores comunes en la estimación de pérdida de carga

Si quieres profundizar en la interpretación de las condiciones termodinámicas del fluido antes de calcular pérdidas de carga, comprender cómo leer un diagrama de fases presión-temperatura te permite identificar si el fluido puede estar próximo a un cambio de fase, lo que afecta directamente las propiedades usadas en el cálculo.

Herramientas y software para la simulación de procesos

Cuando los sistemas de tuberías son extensos o involucran múltiples ramificaciones, el cálculo manual se vuelve tedioso y propenso a errores. A continuación se presentan las herramientas más utilizadas para automatizar este proceso:

• HYSYS (Aspen Technology): Simulador de procesos ampliamente usado en la industria química y petroquímica; incluye módulos de cálculo hidráulico que permiten modelar redes completas de tuberías con todos sus accesorios.
• PIPE-FLO Professional: Software especializado exclusivamente en sistemas de tuberías y redes de distribución; permite modelar accesorios, válvulas y bombas con bibliotecas de datos de fabricantes.
• AFT Fathom: Herramienta de análisis de flujo de fluidos incompresibles; calcula automáticamente pérdidas mayores y menores, cavitación y golpe de ariete en redes complejas.
• Caesar II: Aunque es principalmente un software de análisis de esfuerzos en tuberías, incluye módulos para el cálculo de presiones y pérdidas de carga en sistemas industriales.
• Python con bibliotecas científicas: Con librerías como Fluids y Thermo, es posible programar cálculos de pérdidas de carga de forma automatizada, reproducible e integrable en flujos de trabajo de ingeniería de datos.
• Hojas de cálculo con macros: Para proyectos pequeños o fases conceptuales, una hoja de Excel bien estructurada con las correlaciones programadas puede ser suficiente y ofrece total trazabilidad del cálculo.

Preguntas frecuentes

¿Qué diferencia hay entre pérdidas mayores y menores?

Las pérdidas mayores son las que ocurren por fricción a lo largo de toda la longitud de la tubería recta y se calculan con la ecuación de Darcy-Weisbach; dependen del diámetro, la rugosidad de la pared y el caudal. Las pérdidas menores, en cambio, ocurren en puntos localizados como válvulas, codos o tés, donde el fluido cambia de dirección o velocidad. En tuberías largas con pocos accesorios, las mayores dominan; en sistemas cortos con muchos accesorios, las menores pueden representar más del 50% de la caída de presión total.

¿Cómo influye el diámetro en la pérdida de carga?

El diámetro de la tubería tiene una influencia muy fuerte sobre las pérdidas de carga, tanto en tramos rectos como en accesorios. Al aumentar el diámetro, la velocidad del fluido disminuye para el mismo caudal, y dado que la pérdida de carga es proporcional al cuadrado de la velocidad, la reducción es muy significativa. En general, duplicar el diámetro puede reducir las pérdidas por fricción hasta en un factor de 32, lo que explica por qué aumentar el diámetro es siempre una estrategia efectiva para reducir el consumo energético, aunque incrementa el costo de materiales e instalación.

¿Cuándo es preferible usar el método de longitud equivalente?

El método de longitud equivalente es conveniente cuando ya tienes calculadas las pérdidas en los tramos rectos con Darcy-Weisbach y quieres integrar los accesorios de forma directa sin añadir una ecuación adicional. También es útil cuando los catálogos del fabricante del accesorio reportan sus datos directamente en forma de Le/D, en lugar de valores K. Sin embargo, debes saber que sus valores están calibrados para flujo turbulento, por lo que no es el mejor enfoque si el fluido es viscoso o si el número de Reynolds es bajo.

¿Cómo afecta la cavitación a la pérdida de carga en válvulas?

La cavitación ocurre cuando la presión local en el interior de una válvula cae por debajo de la presión de vapor del líquido, formando burbujas que colapsan violentamente aguas abajo. Este fenómeno genera vibraciones, ruido intenso, erosión del cuerpo de la válvula y una caída de presión real mucho mayor que la calculada en condiciones normales. El coeficiente K del accesorio pierde validez porque el comportamiento hidráulico cambia completamente; el caudal deja de ser proporcional a la raíz cuadrada de la diferencia de presión y la válvula puede actuar como si estuviera prácticamente cerrada incluso con apertura total.

¿Es posible reducir las pérdidas de carga sin cambiar el diámetro de la tubería?

Sí, existen varias estrategias para reducir las pérdidas en accesorios sin modificar el diámetro. La más efectiva es sustituir codos de radio corto por codos de radio largo, ya que estos últimos pueden tener cuatro veces menos resistencia. También ayuda reemplazar válvulas de globo por válvulas de bola o compuerta en líneas donde no se requiere regulación de flujo, así como evitar cambios bruscos de sección usando reducciones cónicas en lugar de reducciones concéntricas bruscas. En conjunto, un rediseño del trazado de tuberías bien ejecutado puede reducir las pérdidas menores hasta en un 60%.

¿Qué propiedades del fluido son necesarias para el cálculo?

Para calcular correctamente las pérdidas de carga en accesorios, necesitas conocer al menos la densidad del fluido (ρ) y su viscosidad dinámica (μ) a las condiciones de operación, es decir, a la temperatura y presión del proceso. Estas dos propiedades permiten calcular el número de Reynolds, que determina el régimen de flujo y define el método de cálculo adecuado. Si el fluido varía significativamente de temperatura a lo largo del sistema, debes evaluar las propiedades en la condición más crítica, que generalmente corresponde a la mayor viscosidad o menor temperatura del recorrido.

¿Por qué los datos de los fabricantes de válvulas difieren de los valores de las tablas estándar?

Los valores K publicados en tablas generales como CRANE TP-410 son valores promedio derivados de ensayos experimentales con accesorios de geometría típica. Sin embargo, cada fabricante diseña sus productos con geometrías internas particulares, diferentes acabados superficiales y distintos ángulos de paso, lo que produce coeficientes K propios. Un fabricante de válvulas de alta calidad puede ofrecer valores K significativamente menores a los estándar gracias a un diseño interno más hidrodinámico, mientras que accesorios de menor calidad fabricados con fundición rugosa pueden tener valores notablemente más altos. Para diseños finales, siempre es preferible usar los datos del fabricante específico.

¿Cómo cambia el cálculo cuando el fluido es un gas o vapor?

Cuando el fluido es compresible, como un gas o vapor, el cálculo se complica porque la densidad varía con la presión a lo largo del sistema. Para caídas de presión menores al 10% de la presión absoluta del sistema, es aceptable usar las mismas ecuaciones de fluido incompresible con una densidad promedio entre la entrada y la salida del tramo. Para caídas mayores, es necesario aplicar ecuaciones de flujo compresible que incorporan la variación de densidad, temperatura y número de Mach, lo que requiere métodos iterativos o herramientas de simulación especializadas.

¿Qué papel juega la rugosidad de las paredes en los accesorios?

En los tramos rectos de tubería, la rugosidad de la pared es un factor determinante del factor de fricción f, especialmente en flujo turbulento. En los accesorios, sin embargo, las pérdidas de carga dependen principalmente de la geometría interna del elemento (cambios de dirección, contracciones, expansiones) y no de la rugosidad de su superficie. Por esta razón, los coeficientes K para accesorios generalmente no incluyen un parámetro de rugosidad y se consideran independientes de ella para flujo turbulento completamente desarrollado.

¿Se pueden usar los mismos valores K para fluidos no newtonianos?

No directamente. Los coeficientes K tabulados se han determinado experimentalmente con fluidos newtonianos, donde la viscosidad no depende de la tasa de deformación. En fluidos no newtonianos, como suspensiones, polímeros fundidos o lodos, el comportamiento reológico cambia la forma del perfil de velocidades y la estructura de la turbulencia dentro del accesorio, lo que puede modificar significativamente la resistencia real. Para estos fluidos, se recomienda consultar bibliografía especializada en reología aplicada o realizar ensayos experimentales en el sistema real, ya que extrapolar directamente los valores estándar puede conducir a errores importantes.

Conclusión

El cálculo de pérdidas de carga en accesorios de tubería es una tarea fundamental en el diseño de sistemas de transporte de fluidos. Comprender cómo cada válvula, codo o reducción consume energía del fluido te permite tomar decisiones de diseño más informadas y evitar costosos errores en la selección de equipos.

A lo largo de este artículo revisaste los métodos disponibles —desde el coeficiente K hasta los modelos de dos K y tres K—, las ecuaciones base del flujo de fluidos, los valores típicos de coeficientes para accesorios comunes y el proceso paso a paso para realizar el cálculo manual. Toda esta información te sirve tanto para abordar problemas académicos como para entender cómo se trabaja en la práctica industrial.

Si quieres seguir profundizando en estos temas, en este sitio web encontrarás más contenidos relacionados con mecánica de fluidos, diseño de sistemas de tuberías y otros fundamentos esenciales de la disciplina que te ayudarán a construir una base sólida como ingeniero.
