Aerodinámica del lanzamiento de jabalina

¿Qué es la aerodinámica del lanzamiento de jabalina?

La aerodinámica del lanzamiento de jabalina estudia cómo el aire interactúa con el implemento desde el instante en que abandona la mano del atleta hasta que toca el suelo. No se trata solo de proyectil y gravedad: el aire genera fuerzas que pueden sumar o restar metros considerables dependiendo de la forma en que la jabalina vuele. Comprender estas fuerzas es el primer paso para entender por qué este deporte tiene tanto de ciencia como de esfuerzo físico.

A diferencia de una pelota o un martillo, la jabalina es un cuerpo asimétrico y alargado que responde de forma muy sensible a su orientación en el aire. Pequeñas variaciones en el ángulo de salida o en la inclinación del implemento producen cambios notables en la distancia final. Por eso, los ingenieros y los entrenadores prestan tanta atención a los principios aerodinámicos que rigen cada lanzamiento.

La jabalina como cuerpo aerodinámico

La jabalina no es un palo cualquiera. Su perfil alargado, su sección transversal ovalada y la posición calculada de su centro de gravedad la convierten en un cuerpo capaz de generar sustentación, igual que el ala de un avión. Cuando el aire fluye alrededor de su sección, la diferencia de velocidad entre la cara superior y la inferior crea una presión diferencial que la empuja hacia arriba. Este comportamiento es el que separa a la jabalina de cualquier otro implemento de atletismo.

La geometría del implemento no es arbitraria. Cada medida está regulada por la World Athletics (anteriormente IAAF) y responde a criterios aerodinámicos precisos: longitud, diámetro máximo, posición del agarre y masa total. Cualquier variación en esos parámetros modifica la forma en que el aire actúa sobre la jabalina durante el vuelo, lo que explica por qué el diseño del implemento ha evolucionado con el tiempo.

Centro de gravedad y centro de presión

Dos puntos físicos gobiernan el comportamiento de la jabalina en el aire. El primero es el centro de gravedad (CG), el punto exacto donde se concentra toda la masa del implemento; se ubica cerca del agarre y permanece fijo durante el vuelo. El segundo es el centro de presión (CP), el punto donde actúan las fuerzas aerodinámicas resultantes —sustentación y arrastre— y que varía con el flujo de aire a lo largo del vuelo.

La posición relativa entre estos dos puntos determina la estabilidad de la jabalina. Cuando el centro de presión queda detrás del centro de gravedad, el implemento tiende a estabilizarse y mantener su orientación. Cuando el CP adelanta al CG, la jabalina tiende a girar de forma incontrolada. Por eso, el reglamento exige que el CG esté adelantado al CP, garantizando un vuelo predecible y seguro.

Fuerzas aerodinámicas que actúan sobre la jabalina

Durante el vuelo, la jabalina no experimenta solo la gravedad. El aire ejerce sobre ella dos fuerzas aerodinámicas simultáneas —sustentación y arrastre— y genera además un efecto rotacional conocido como momento de cabeceo. La combinación de estas tres influencias define si el implemento vuela de forma eficiente o desperdicia energía. Entender cada una por separado es la mejor manera de comprender cómo se conectan entre sí.

Fuerza de sustentación (lift)

La sustentación es la fuerza que el aire ejerce perpendicularmente a la trayectoria de la jabalina, empujándola hacia arriba y prolongando su tiempo en el aire. Se genera porque la forma del implemento y su ángulo de inclinación hacen que el aire fluya más rápido por la cara superior que por la inferior. Una mayor velocidad de flujo implica menor presión, según el principio de Bernoulli, y esa diferencia de presión se traduce en sustentación.

Esta fuerza es la razón por la que una jabalina lanzada a la misma velocidad que una bola metálica recorre bastante más distancia: aprovecha el aire para volar, no solo para avanzar. Sin embargo, la sustentación no es gratuita: viene acompañada siempre de arrastre, su contrapartida indeseable.

Fuerza de arrastre (drag)

El arrastre es la resistencia que el aire opone al movimiento de la jabalina. Actúa en dirección contraria a la trayectoria y frena progresivamente el implemento. Su magnitud depende de la velocidad, de la densidad del aire y, de forma crítica, de cuánta superficie frontal ofrece la jabalina al flujo. Cuanto mayor es el ángulo de ataque, más superficie queda expuesta y más arrastre se genera.

Momento de cabeceo (pitching moment)

El momento de cabeceo es la tendencia de la jabalina a rotar sobre su eje transversal durante el vuelo; en términos sencillos, es la fuerza que hace que la punta suba o baje. Surge porque la presión del aire no actúa de forma uniforme a lo largo del cuerpo del implemento. Si el centro de presión no está alineado correctamente con el centro de gravedad, la jabalina empieza a oscilar y pierde eficiencia aerodinámica de forma progresiva.

El atleta puede modular este efecto a través de la técnica de suelta: la orientación de la muñeca en el momento del lanzamiento genera o cancela ese momento de cabeceo inicial. Un lanzamiento técnicamente bien ejecutado minimiza las oscilaciones desde el principio, lo que permite a la jabalina mantener su orientación óptima durante más tiempo en el aire.

¿Qué es el ángulo de ataque en el lanzamiento de jabalina?

El ángulo de ataque es uno de los conceptos más importantes y, al mismo tiempo, más malinterpretados en la aerodinámica de la jabalina. Se define como la diferencia angular entre el eje longitudinal del implemento y la dirección real de su trayectoria de vuelo en el instante del lanzamiento. No es el ángulo con el que el atleta eleva el brazo; es la inclinación de la jabalina respecto al camino que realmente recorre por el aire.

Ángulo de lanzamiento frente a ángulo de ataque

Estos dos ángulos se confunden con frecuencia, pero miden cosas distintas. El ángulo de lanzamiento es la inclinación de la trayectoria de salida respecto a la horizontal: hacia dónde «va» el implemento. El ángulo de ataque es la inclinación del propio eje de la jabalina respecto a esa trayectoria: cómo «apunta» el implemento en relación con el camino que sigue. Un atleta puede lanzar con 35° de elevación y con un ángulo de ataque de 10°, y ambos valores son simultáneos, pero independientes.

La diferencia práctica es relevante: el atleta puede controlar el ángulo de lanzamiento con la posición del brazo, pero el ángulo de ataque depende de cómo orienta la jabalina respecto a su velocidad de salida. Un pequeño desajuste entre ambos puede costar varios metros sin que el atleta note ningún cambio en su esfuerzo aparente.

¿Cómo afecta el ángulo de ataque a la distancia?

La relación entre el ángulo de ataque y la distancia del lanzamiento no es lineal. Un ángulo de ataque de cero grados genera muy poca sustentación, pero también muy poco arrastre. A medida que el ángulo crece, la sustentación aumenta, pero también lo hace la resistencia del aire. El punto de equilibrio óptimo se sitúa en un rango de pocos grados positivos, donde la ganancia de sustentación supera al coste adicional en arrastre.

Cuando el ángulo de ataque supera cierto límite, la jabalina entra en pérdida aerodinámica: el flujo de aire se desprende de la superficie superior y la sustentación colapsa bruscamente. El implemento pierde altura con rapidez y la distancia se reduce de forma drástica. Por eso, los atletas de alto rendimiento trabajan con precisión milimétrica la orientación de salida del implemento.

El vuelo de la jabalina: fases y trayectoria

El vuelo de la jabalina no es una parábola simple. Las fuerzas aerodinámicas modifican continuamente su trayectoria, haciendo que el camino real sea más complejo y que la jabalina permanezca en el aire más tiempo del que la gravedad por sí sola permitiría. Comprender las tres fases del vuelo ayuda a visualizar por qué ciertos ajustes técnicos producen diferencias tan grandes en el resultado.

Fase de ascenso

Justo después del lanzamiento, la jabalina tiene su velocidad máxima y la sustentación supera temporalmente el peso del implemento. Esto le permite ganar altura más allá de lo que una trayectoria puramente balística permitiría. Durante el ascenso, el eje del implemento suele estar orientado ligeramente por encima de la trayectoria, generando sustentación útil que alarga el vuelo. El arrastre comienza a reducir progresivamente la velocidad desde el primer instante.

Fase de planeo y máxima altitud

En la zona de máxima altitud, la jabalina transita de ascenso a descenso. La velocidad ha caído respecto al momento del lanzamiento, lo que reduce tanto la sustentación como el arrastre. El eje del implemento comienza a girar hacia abajo por efecto del momento de cabeceo y la jabalina empieza a orientar su punta progresivamente hacia el suelo. Esta es la fase en la que la estabilidad aerodinámica resulta más visible.

Fase de descenso y aterrizaje

En el descenso, la gravedad y el arrastre dominan completamente. La velocidad sigue reduciéndose y la sustentación ya no puede compensar el peso del implemento. La jabalina desciende con la punta apuntando hacia delante y hacia abajo, condición necesaria para que el lanzamiento sea válido según el reglamento. Un diseño bien equilibrado garantiza que esta orientación se alcance de forma natural, sin requerir ninguna maniobra adicional del atleta.

Efecto del viento en la aerodinámica de la jabalina

El viento no es un factor secundario: puede modificar el comportamiento aerodinámico de la jabalina de forma significativa. Un viento de frente aumenta la velocidad relativa del aire sobre el implemento, lo que incrementa tanto la sustentación como el arrastre. En esas condiciones, el atleta debe ajustar el ángulo de ataque hacia valores ligeramente negativos para que la resultante entre el movimiento de la jabalina y el viento llegue a un ángulo de ataque neto cercano al óptimo.

Un viento en cola tiene el efecto contrario: reduce la velocidad relativa del aire y, con ella, la sustentación disponible. En este caso, el lanzamiento debe compensarse incrementando levemente el ángulo de ataque positivo. La dirección del viento también genera componentes laterales que hacen que el implemento derive, lo que conecta la aerodinámica con la aerodinámica en el atletismo de forma amplia: los principios que rigen la jabalina aparecen también en el disco, el martillo y hasta en la carrera de velocidad.

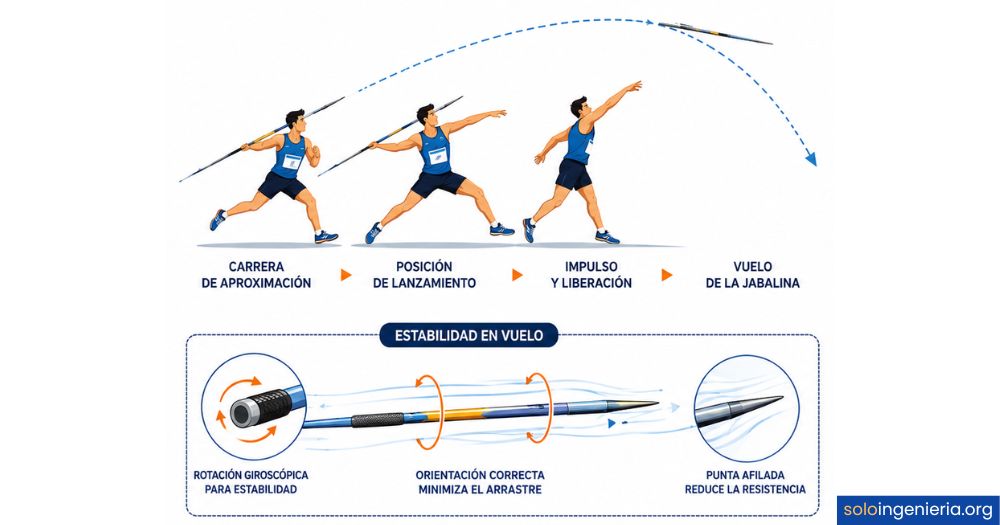

La rotación de la jabalina y su estabilidad en vuelo

Cuando el atleta suelta la jabalina con la técnica correcta, el implemento gira sobre su propio eje longitudinal. Esta rotación cumple una función estabilizadora análoga al efecto giroscópico: resiste los cambios de orientación bruscos y ayuda a mantener la punta apuntando en la dirección de vuelo durante más tiempo. Sin rotación, la jabalina oscilaría de forma caótica y perdería sustentación de manera irregular.

La rotación también estabiliza las vibraciones del eje del implemento que se producen en el momento del lanzamiento, de una forma similar a como el rayado interior de un cañón estabiliza la bala. Sin embargo, hay un límite: una rotación excesiva cancela las ganancias aerodinámicas, porque el implemento opone más resistencia a orientarse con la trayectoria natural del vuelo. El agarre y la técnica de suelta del atleta son los dos factores que regulan directamente esta variable.

La interacción entre la rotación axial, el ángulo de ataque y el viento tiene además un efecto lateral: la jabalina tiende a desviarse ligeramente hacia un lado —hacia la izquierda para un lanzador diestro— por efecto de la precesión giroscópica. Este efecto es predecible y forma parte del análisis que los entrenadores realizan cuando ajustan la dirección de lanzamiento en competición.

Diseño y normativa: cómo la forma condiciona el vuelo

La jabalina moderna no es solo un objeto alargado: es el resultado de décadas de optimización aerodinámica dentro de los límites que fija el reglamento internacional. Su sección transversal, la posición del agarre, la forma del cono de la punta y la distribución de masa a lo largo del eje influyen directamente en cómo el aire interactúa con el implemento. Un cambio de pocos gramos en la distribución de masa puede alterar la posición relativa del CG y el CP, modificando completamente el comportamiento en vuelo.

La normativa de World Athletics establece con precisión los límites de masa (mínimo 800 g en masculino, 600 g en femenino), longitud, diámetro y posición del cordel de agarre. Todo lo que no esté regulado —la rigidez interna, los materiales, la distribución interna de la masa— queda en manos de los fabricantes e ingenieros que buscan el mejor compromiso entre rendimiento y estabilidad. Esta es una de las áreas donde la ingeniería aerodinámica tiene una aplicación directa y medible en el deporte de alto rendimiento.

El cambio de reglamento de 1986

A mediados de los años ochenta, los lanzadores masculinos comenzaron a superar los cien metros de distancia. El riesgo de que la jabalina cayera fuera del sector de lanzamiento o sobre los jueces motivó una intervención reglamentaria. En 1986, la IAAF adelantó el centro de gravedad de la jabalina masculina aproximadamente cuatro centímetros, lo que redujo la sustentación disponible y provocó que el implemento descendiera con más rapidez. Los récords cayeron de forma inmediata y el récord mundial anterior al cambio quedó fuera del alcance de la jabalina moderna.

Este ajuste también tuvo un efecto en la forma de aterrizaje: la nueva jabalina tendía a caer con la punta hacia abajo de manera más predecible, lo que facilitaba la medición y redujo los problemas de validación de los lanzamientos. Fue una decisión que equilibró el rendimiento atlético con la seguridad y la practicidad de la competición, y es un ejemplo claro de cómo la ingeniería aerodinámica puede actuar como herramienta regulatoria.

Materiales y geometría de la jabalina moderna

Las jabalinas actuales se fabrican principalmente con aleaciones de aluminio o fibra de carbono, materiales que permiten distribuir la masa de forma precisa a lo largo del eje y reducir el peso total sin sacrificar rigidez. La flexibilidad controlada del eje es otro factor aerodinámico relevante: una jabalina moderadamente flexible es más fácil de lanzar, mientras que una que amortigua rápidamente las vibraciones tras la suelta recorre mayor distancia al mantener una orientación más estable en las primeras fracciones de segundo de vuelo.

La aerodinámica interna también entra en juego cuando se estudia cómo el flujo de aire penetra en las pequeñas irregularidades superficiales del implemento o cómo las vibraciones internas del eje afectan al perfil externo durante las primeras décimas de segundo de vuelo, aunque su impacto es secundario respecto a las fuerzas aerodinámicas externas.

Preguntas frecuentes

¿Cuál es el ángulo de lanzamiento óptimo en la jabalina?

El ángulo de lanzamiento óptimo en la jabalina no es el teórico 45° de la mecánica clásica, porque el implemento no se comporta como un proyectil simple: genera sustentación y arrastre. En la práctica, los estudios biomecánicos y aerodinámicos sitúan el ángulo de lanzamiento más eficiente entre los 30° y los 36°, aunque el valor exacto depende de la velocidad de salida del atleta, del ángulo de ataque y de las condiciones de viento del momento. A mayor velocidad de salida, el ángulo óptimo tiende a ser algo menor.

¿Qué diferencia hay entre ángulo de ataque y ángulo de lanzamiento?

El ángulo de lanzamiento indica la dirección de la trayectoria de salida respecto a la horizontal, es decir, hacia dónde apunta el movimiento del implemento. El ángulo de ataque, en cambio, mide la diferencia entre la orientación del eje de la jabalina y esa trayectoria de vuelo en el momento de la suelta. Un atleta puede lanzar con un ángulo de lanzamiento de 33° y simultáneamente con un ángulo de ataque de 8°, y ambos valores influyen de forma independiente en la distancia final del lanzamiento.

¿Por qué la jabalina no sigue una trayectoria parabólica pura?

Una parábola describe el movimiento de un objeto que solo experimenta la gravedad. La jabalina, en cambio, recibe también la fuerza de sustentación —que la empuja hacia arriba— y la fuerza de arrastre —que frena su avance—. Estas dos fuerzas aerodinámicas modifican continuamente la velocidad y la dirección del implemento durante el vuelo, haciendo que su trayectoria real sea más compleja que una parábola simple. Por eso permanece más tiempo en el aire de lo que la gravedad por sí sola permitiría y su descenso es más pronunciado y rápido en la fase final.

¿Cómo influye el viento de frente en el lanzamiento de jabalina?

Un viento de frente aumenta la velocidad relativa del aire sobre el implemento, lo que incrementa tanto la sustentación como el arrastre de forma simultánea. El efecto neto puede ser positivo si el atleta ajusta el ángulo de ataque hacia valores ligeramente negativos, compensando el flujo extra de viento para que el ángulo de ataque resultante se mantenga cerca del óptimo. Si no se realiza ese ajuste, el exceso de arrastre puede contrarrestar la ganancia de sustentación y reducir la distancia final del lanzamiento.

¿Qué papel juega la rotación de la jabalina en su estabilidad?

La rotación axial de la jabalina actúa como un estabilizador giroscópico: resiste los cambios bruscos de orientación y ayuda al implemento a mantener su eje alineado con la trayectoria de vuelo durante más tiempo. Además, amortigua las vibraciones del eje que se generan en el instante de la suelta. Sin esa rotación, la jabalina oscilaría de forma irregular, perdería sustentación de manera no controlada y reduciría su distancia. La técnica de agarre y la forma en que el atleta libera el implemento son los factores que determinan la cantidad de rotación impartida.

¿Por qué se modificó la jabalina en 1986?

La modificación de 1986 respondió a un problema de seguridad y practicidad: los lanzadores masculinos de élite comenzaron a superar regularmente los cien metros de distancia, lo que ponía en riesgo a los jueces y otros atletas en las instalaciones convencionales. La solución fue adelantar el centro de gravedad del implemento masculino aproximadamente cuatro centímetros, lo que redujo la sustentación disponible e hizo que la jabalina descendiera con mayor rapidez. Los récords previos al cambio son técnicamente irrepetibles con los implementos actuales.

¿Qué es el centro de presión de la jabalina?

El centro de presión es el punto del implemento donde se puede considerar que actúa la fuerza aerodinámica resultante —la combinación de sustentación y arrastre—. A diferencia del centro de gravedad, que es fijo, el centro de presión se desplaza algunos centímetros durante el vuelo dependiendo del ángulo de ataque y la velocidad del flujo de aire. La posición del CP respecto al CG determina si la jabalina tiende a estabilizarse o a girar: cuando el CP queda detrás del CG, el implemento recupera su orientación de vuelo de forma natural.

Conclusión

La aerodinámica del lanzamiento de jabalina transforma lo que parece un gesto puramente atlético en un problema de ingeniería aplicada. El aire no es solo un obstáculo: es también un recurso que, bien aprovechado, puede añadir metros al lanzamiento. Las fuerzas de sustentación y arrastre, el ángulo de ataque, la rotación del implemento y el diseño de la jabalina trabajan de forma conjunta para definir cuánta distancia recorre el implemento.

Ahora que conoces los conceptos clave —cómo se generan las fuerzas aerodinámicas, qué diferencia el ángulo de ataque del ángulo de lanzamiento y por qué la trayectoria real nunca es una parábola simple—, puedes aplicar esta perspectiva tanto al análisis técnico del deporte como al estudio de la mecánica de fluidos en contextos prácticos. Cada uno de estos principios tiene equivalentes directos en la ingeniería aeronáutica, la arquitectura del viento y muchas otras disciplinas.

Si este tema te ha abierto la curiosidad por saber cómo el aire gobierna el movimiento de otros objetos y estructuras, este sitio web tiene mucho más por mostrarte. La ingeniería aerodinámica es una de las áreas más fascinantes de la física aplicada, y apenas acabas de tocar la superficie.
