El diseño aerodinámico: ¿Cómo funciona?

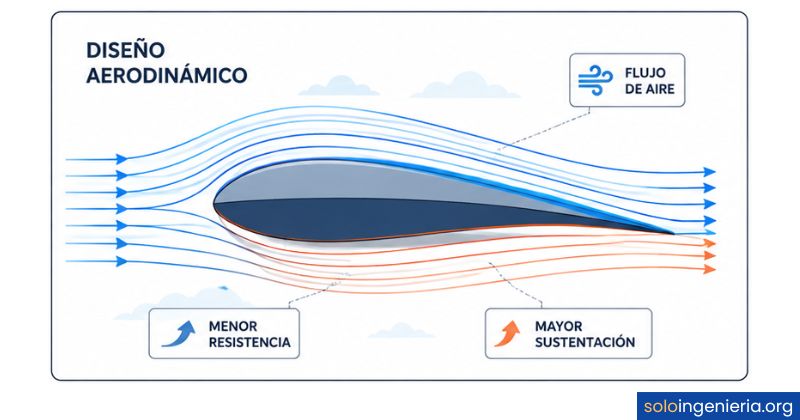

¿Qué es el diseño aerodinámico?

El diseño aerodinámico es la rama de la ingeniería aerodinámica que se ocupa de dar forma a objetos y estructuras para que su interacción con el aire sea lo más eficiente posible. Su propósito fundamental es reducir la resistencia que el fluido ejerce sobre el cuerpo en movimiento, minimizando así el gasto de energía necesario para desplazarlo. No se trata de una disciplina únicamente estética: cada decisión geométrica tiene un fundamento físico medible.

Un diseño se considera aerodinámico cuando permite que el aire fluya a su alrededor de forma ordenada, sin generar zonas de alta presión en la parte frontal ni turbulencias excesivas en la trasera. Cuanto más suave y continuo sea ese flujo, menor será la fuerza que el aire opone al movimiento, lo que se traduce directamente en mayor velocidad, menor consumo de combustible o energía y mejor estabilidad de la estructura o vehículo.

Relación entre forma, aire y movimiento

La relación entre un objeto y el aire que lo rodea depende, ante todo, de su geometría. Una forma redondeada en la parte delantera y progresivamente estrecha hacia atrás permite que el aire se divida suavemente y vuelva a unirse sin colapsar, evitando así la formación de zonas de baja presión que generan succión y frenan el avance. Este principio es válido tanto para un ala de avión como para la carrocería de un automóvil.

Cuando la geometría no está optimizada, el flujo se separa de la superficie antes de tiempo y genera vórtices en la parte trasera del objeto. Esa zona de aire revuelto actúa como una zona de succión que literalmente frena el movimiento. Los ingenieros llaman a ese fenómeno «arrastre de presión», y es uno de los principales problemas que el diseño aerodinámico busca minimizar en cualquier aplicación.

Principios físicos que explican el diseño aerodinámico

Todo diseño aerodinámico parte de leyes físicas bien establecidas. Sin comprenderlas, es imposible tomar decisiones de forma geométrica con criterio real. Las dos bases más relevantes son el principio de Bernoulli y la distinción entre flujo laminar y flujo turbulento, ya que definen cómo se comporta el aire según la velocidad y la forma del cuerpo que encuentra a su paso.

El principio de Bernoulli aplicado al diseño

El principio de Bernoulli establece que, en un fluido en movimiento, un aumento de velocidad produce una disminución de presión, y viceversa.

Este principio explica por qué un ala de avión genera sustentación. La superficie superior del ala es más curva que la inferior, lo que obliga al aire a recorrer una distancia mayor y, por tanto, a moverse más rápido por encima. Al aumentar la velocidad, la presión cae, y esa diferencia de presión entre la cara superior e inferior es la fuerza que eleva la aeronave. El diseño de la sección transversal del ala, llamado perfil aerodinámico, determina cuánta sustentación se genera y cuánta resistencia se produce.

En ingeniería automotriz, el mismo principio se usa de forma inversa: los alerones de los coches de competición están diseñados para generar mayor presión sobre la carrocería y así aumentar el agarre de los neumáticos al suelo. Cambiar la curvatura o el ángulo de una superficie puede invertir completamente el efecto aerodinámico, lo que convierte al principio de Bernoulli en una herramienta de diseño versátil y de doble sentido.

Flujo laminar y flujo turbulento

Cuando el aire fluye en capas paralelas y ordenadas sobre una superficie, se habla de flujo laminar. Este tipo de flujo genera mucha menos resistencia que su contraparte. El flujo turbulento ocurre cuando esas capas se mezclan de forma caótica, generando vórtices que aumentan drásticamente la resistencia y reducen la eficiencia del diseño. El objetivo de cualquier buen diseño aerodinámico es mantener el flujo laminar el mayor tiempo posible a lo largo de la superficie del objeto.

La transición de flujo laminar a turbulento no depende solo de la forma del objeto, sino también de la velocidad del fluido y de sus propiedades. El número de Reynolds es el parámetro que cuantifica esa relación y permite predecir cuándo ocurrirá la transición. Conocerlo es indispensable para diseñar correctamente superficies que operen en rangos de velocidad específicos, desde drones pequeños hasta aeronaves de pasajeros.

Elementos clave de un diseño aerodinámico

Un diseño aerodinámico no es solo una cuestión de «forma redondeada». Existen componentes conceptuales concretos que los ingenieros analizan y optimizan de forma independiente antes de integrarlos en el diseño final. Comprender cada uno de estos elementos te permite entender por qué los objetos bien diseñados se comportan de la manera en que lo hacen cuando interactúan con el aire.

El perfil aerodinámico

El perfil aerodinámico es la sección transversal de un cuerpo diseñado para interactuar con el flujo de aire de manera controlada. En el caso de un ala de avión, el perfil determina cuánta sustentación se genera y cuánta resistencia se produce simultáneamente. Su geometría incluye el borde de ataque (la parte delantera, redondeada), la cuerda (la línea imaginaria que va del frente al extremo trasero) y el borde de salida (la parte trasera, generalmente más afilada).

Los perfiles NACA, desarrollados por la Agencia Nacional de Aeronáutica y el Espacio de Estados Unidos, son los más usados como referencia en la industria. Cada código NACA describe matemáticamente la geometría exacta del perfil, lo que permite a los ingenieros seleccionar o modificar una familia de perfiles según los requerimientos específicos de velocidad, sustentación y condiciones de vuelo de cada proyecto.

La capa límite y su importancia

Cuando el aire fluye sobre una superficie, la capa de fluido más cercana a ella tiende a desacelerarse por efecto de la fricción viscosa. Esa zona de velocidad reducida se denomina capa límite. El comportamiento de la capa límite, y especialmente el punto en que se desprende de la superficie, determina en gran medida la cantidad de resistencia aerodinámica que experimenta el objeto. Un diseño que retrasa ese desprendimiento reduce el arrastre de presión de forma significativa.

Los ingenieros utilizan diversas estrategias para gestionar la capa límite: desde superficies con texturas controladas hasta pequeñas aletas llamadas generadores de vórtice. Estas estructuras introducen pequeñas perturbaciones locales que revitalizan el flujo cerca de la superficie y retrasan el desprendimiento, lo que mejora el rendimiento global sin necesidad de cambiar la geometría principal del objeto.

Ángulo de ataque

El ángulo de ataque es el ángulo que forma la línea de referencia del perfil aerodinámico con respecto a la dirección del flujo de aire que lo encuentra. Pequeños cambios en este ángulo pueden aumentar la sustentación generada, pero también incrementan la resistencia y, pasado un límite, provocan la pérdida de sustentación, un fenómeno conocido como «pérdida aerodinámica» o «stall». Gestionar correctamente el ángulo de ataque es uno de los desafíos centrales del diseño aerodinámico.

¿Cómo se mide la eficiencia de un diseño aerodinámico?

Diseñar bien no basta: hay que poder medir qué tan eficiente es el resultado. La ingeniería aerodinámica dispone de parámetros cuantitativos precisos que permiten comparar distintos diseños de forma objetiva. Los más utilizados son el coeficiente de arrastre y la relación sustentación-arrastre, ambos expresados como valores adimensionales que facilitan la comparación entre objetos de distinto tamaño o en distintas condiciones de vuelo.

El coeficiente de arrastre (Cd)

El coeficiente de arrastre, conocido como Cd, es un número adimensional que resume qué tan bien o mal resiste un objeto el paso del aire. Se calcula como la relación entre la fuerza de arrastre medida y la presión dinámica del flujo multiplicada por el área de referencia del objeto. Un Cd bajo indica que el objeto opone poca resistencia; un Cd alto revela una forma que el aire encuentra difícil de rodear con fluidez.

Para darte una referencia concreta: una gota de agua posee un Cd de aproximadamente 0,05, mientras que un paracaídas redondo puede superar 1,4. Los automóviles modernos bien optimizados se sitúan alrededor de 0,25–0,30. El coeficiente de arrastre es el indicador de referencia que usan los ingenieros para evaluar el resultado de cada iteración de diseño y decidir si un cambio geométrico representó una mejora real o no.

La relación sustentación-arrastre

En aplicaciones donde el objeto debe generar sustentación —como un ala de avión—, medir solo el arrastre no es suficiente. Lo relevante es cuánta sustentación se obtiene por cada unidad de arrastre generado. Una relación sustentación-arrastre alta significa que el perfil es eficiente: genera mucha fuerza ascendente con poca resistencia al avance. Este parámetro es determinante en el diseño de aeronaves, planeadores y palas de aerogeneradores.

Herramientas para desarrollar un diseño aerodinámico

El proceso de crear y validar un diseño aerodinámico no ocurre solo sobre el papel. Los ingenieros disponen de herramientas físicas y computacionales que permiten observar, medir y predecir el comportamiento del flujo antes de que exista un prototipo real. Usar las herramientas correctas en las etapas adecuadas del proyecto reduce costos, acorta tiempos de desarrollo y aumenta la fiabilidad del diseño final.

Túnel de viento

El túnel de viento es el instrumento clásico de la ingeniería aerodinámica. Consiste en un conducto por el que se hace circular aire a velocidades controladas mientras se coloca dentro un modelo a escala del objeto que se quiere estudiar. Sensores instalados en el modelo registran las presiones, fuerzas y distribución del flujo en tiempo real, lo que permite a los ingenieros identificar zonas problemáticas y comparar distintas variantes de diseño con datos empíricos.

Aunque requiere construir modelos físicos y disponer de instalaciones especializadas, el túnel de viento sigue siendo la referencia de validación experimental más confiable. Los resultados obtenidos en túnel de viento se usan frecuentemente para calibrar y verificar los modelos computacionales, estableciendo un ciclo de retroalimentación entre prueba física y simulación digital que mejora la precisión de ambas herramientas.

Dinámica de fluidos computacional (CFD)

La dinámica de fluidos computacional, conocida por sus siglas en inglés como CFD, permite simular el comportamiento del aire alrededor de un objeto mediante métodos numéricos implementados en software especializado. A diferencia del túnel de viento, el CFD no necesita construir ningún modelo físico: trabaja directamente sobre geometrías digitales, lo que permite explorar cientos de variaciones de diseño en mucho menos tiempo y con menor costo.

El CFD resuelve las ecuaciones de Navier-Stokes, que gobiernan el movimiento de los fluidos, dividiendo el espacio alrededor del objeto en una malla de millones de pequeñas celdas y calculando el flujo en cada una. Esta técnica se ha convertido en una herramienta indispensable en el proceso de diseño aerodinámico de aviones, automóviles, trenes, turbinas y estructuras civiles, y su uso continúa creciendo a medida que aumenta la potencia de cómputo disponible.

Aplicaciones del diseño aerodinámico por sector

El diseño aerodinámico no es patrimonio exclusivo de la aviación. Sus principios se aplican en cualquier campo donde un objeto se mueva a través del aire o donde el viento interactúe con una estructura estacionaria. Comprender estas aplicaciones te muestra el alcance real de la disciplina y la variedad de problemas que resuelve en la práctica cotidiana de la ingeniería.

• Aeronáutica y astronáutica: El diseño aerodinámico es central en la creación de aviones comerciales, militares, helicópteros y vehículos de lanzamiento espacial. Cada superficie que interactúa con el aire está meticulosamente optimizada para maximizar la eficiencia y la seguridad.
• Industria automotriz: Las fuerzas aerodinámicas que actúan sobre los vehículos a alta velocidad condicionan su consumo de combustible, estabilidad y ruido. Los fabricantes dedican recursos considerables a optimizar la carrocería, los espejos laterales y los bajos de cada modelo.
• Transporte ferroviario de alta velocidad: Los trenes de alta velocidad operan en rangos de velocidad donde la resistencia aerodinámica es la principal fuerza que deben vencer. El diseño del morro y la geometría del techo son resultado de estudios de flujo exhaustivos.
• Energía eólica: Las palas de los aerogeneradores son perfiles aerodinámicos diseñados para capturar la máxima energía del viento. Su geometría varía a lo largo de la pala para adaptarse al gradiente de velocidad que experimenta cada sección.
• Ingeniería civil: Puentes, rascacielos y estadios deben diseñarse considerando las cargas de viento. Un edificio alto con una geometría inadecuada puede sufrir oscilaciones peligrosas por resonancia aerodinámica.
• Deporte de alto rendimiento: Desde cascos de ciclismo hasta trajes de natación y el diseño de bicicletas de competición, la resistencia aerodinámica es el factor que diferencia milésimas de segundo en una competición.

Etapas del proceso de diseño aerodinámico

El diseño aerodinámico no surge de una sola decisión ni de una intuición inicial. Es un proceso iterativo que alterna entre definición de objetivos, análisis, simulación, validación y refinamiento. Entender cómo se estructura ese proceso te permite ver por qué el resultado final puede ser muy diferente al concepto original, y por qué las iteraciones no son un error, sino la metodología correcta.

El proceso comienza siempre con la definición clara de los requisitos: velocidad de operación, altitud, carga prevista, restricciones de fabricación y objetivos de eficiencia. Sin un conjunto de requisitos bien definido, cualquier decisión de diseño posterior carece de criterio de evaluación. A partir de ahí, se propone una geometría conceptual, se analiza mediante CFD, se valida en túnel de viento y se refina hasta alcanzar los valores objetivo de Cd y sustentación.

Una característica definitoria de este proceso es que rara vez es lineal. Los resultados de cada simulación o prueba revelan aspectos no previstos que obligan a revisar decisiones anteriores. Esa capacidad de aprender de cada iteración y ajustar el diseño de forma sistemática es lo que distingue a un proceso de diseño aerodinámico riguroso de una aproximación basada solo en la experiencia o la intuición del ingeniero.

El coeficiente aerodinámico resultante de cada iteración es el indicador que determina si el diseño avanza hacia la siguiente etapa o debe ser revisado. Esta métrica sintetiza en un solo número el rendimiento global del objeto frente al flujo de aire y actúa como criterio de decisión objetivo a lo largo de todo el proceso.

Preguntas frecuentes

¿Qué forma es la más aerodinámica?

La forma más aerodinámica conocida es la de una gota de agua alargada, con la parte frontal redondeada y la trasera progresivamente estrecha hasta terminar en un punto fino. Esta geometría permite que el flujo de aire se adhiera a la superficie durante el mayor recorrido posible antes de separarse, minimizando la zona de baja presión trasera que genera arrastre. La gota de agua posee uno de los coeficientes de arrastre más bajos medidos experimentalmente, lo que la convierte en el modelo de referencia para muchos diseños aerodinámicos. En la práctica, sin embargo, la forma óptima varía según la velocidad de operación, el fluido y las restricciones del diseño específico.

¿Cuál es la diferencia entre sustentación y arrastre en el diseño aerodinámico?

La sustentación es la fuerza aerodinámica que actúa perpendicularmente a la dirección del movimiento del objeto y tiende a elevarlo o a presionarlo contra el suelo, según la orientación del perfil. El arrastre, en cambio, es la fuerza que actúa en la misma dirección del movimiento, pero en sentido contrario, frenando el avance. En el diseño aerodinámico de un ala, el objetivo es maximizar la relación entre sustentación y arrastre: generar la mayor fuerza ascendente posible con la menor resistencia al avance. En un alerón de competición, el objetivo es el contrario: generar presión hacia abajo para aumentar el agarre con la mínima pérdida de velocidad posible.

¿Qué es un perfil NACA y para qué se usa?

Los perfiles NACA son una familia de geometrías aerodinámicas desarrolladas sistemáticamente por el Comité Nacional Asesor para la Aeronáutica de Estados Unidos durante la primera mitad del siglo XX. Cada perfil NACA se identifica mediante un código numérico que describe de forma matemática su espesor máximo, la posición de ese espesor, la curvatura media y otros parámetros geométricos. Se usan como punto de partida en el diseño de alas, palas de aerogeneradores y superficies de control porque están ampliamente documentados, con datos experimentales disponibles para diferentes condiciones de flujo. En la actualidad, los ingenieros pueden partir de un perfil NACA conocido y modificarlo con herramientas CFD para adaptarlo a sus requerimientos específicos.

¿Cómo influye el diseño aerodinámico en el consumo de combustible?

La resistencia aerodinámica es una de las principales fuerzas que el motor de un vehículo o aeronave debe vencer durante el movimiento. A mayor velocidad, esa resistencia crece de forma cuadrática: duplicar la velocidad cuadruplica la resistencia aerodinámica. Un diseño que reduce el coeficiente de arrastre permite al motor trabajar menos para mantener la misma velocidad, lo que se traduce directamente en menor consumo de combustible o energía. En aviación comercial, optimizar la aerodinámica de una aeronave puede representar ahorros de combustible considerables a lo largo de miles de horas de vuelo. En automóviles eléctricos, una carrocería más aerodinámica amplía directamente la autonomía de la batería.

¿Qué es el número de Reynolds y por qué importa en el diseño aerodinámico?

El número de Reynolds es un parámetro adimensional que relaciona las fuerzas inerciales del fluido con las fuerzas viscosas. Se calcula a partir de la velocidad del flujo, una longitud característica del objeto y la viscosidad cinemática del fluido. Su valor determina si el flujo alrededor del objeto será predominantemente laminar o turbulento, lo que condiciona directamente el comportamiento de la capa límite y, por tanto, la cantidad de resistencia aerodinámica generada. Un mismo perfil aerodinámico puede comportarse de manera muy diferente a velocidades bajas que a velocidades altas, precisamente porque el número de Reynolds cambia y altera la naturaleza del flujo. Por eso, los ingenieros siempre especifican el rango de Reynolds para el que se ha optimizado un diseño.

¿Cuál es el coeficiente de arrastre de un automóvil convencional?

Los automóviles de pasajeros convencionales presentan coeficientes de arrastre que oscilan entre 0,25 y 0,40 según su forma y el nivel de optimización aerodinámica. Los modelos más aerodinámicos del mercado, especialmente los eléctricos, donde la autonomía depende directamente de la eficiencia aerodinámica, han logrado valores por debajo de 0,23. En comparación, una caja rectangular tendría un Cd cercano a 1,0 o superior. Cada décima que se reduce el Cd de un vehículo representa una mejora real y cuantificable en su consumo de energía, especialmente a velocidades de autopista donde la resistencia aerodinámica supera a la resistencia al rodamiento como factor dominante.

¿Qué diferencia hay entre aerodinámica activa y pasiva?

La aerodinámica pasiva se refiere a la geometría fija del objeto: la forma que tiene el vehículo o estructura y que no cambia durante la operación. La aerodinámica activa, en cambio, incluye elementos móviles que se ajustan en tiempo real según las condiciones de vuelo o circulación. Un alerón trasero que varía su ángulo automáticamente según la velocidad del vehículo es un ejemplo de aerodinámica activa: cuando se requiere frenada, aumenta la resistencia; cuando se busca velocidad máxima, se pone en posición de mínimo arrastre. Los aviones modernos combinan ambas estrategias de forma sofisticada mediante superficies de control como flaps, alerones y spoilers que optimizan el rendimiento en cada fase del vuelo.

Conclusión

El diseño aerodinámico es mucho más que dar a un objeto una forma elegante o visualmente atractiva. Es una disciplina fundamentada en la física del flujo de aire, que traduce principios como el de Bernoulli, la capa límite y el coeficiente de arrastre en decisiones geométricas concretas y medibles. Entender sus bases te permite ver el mundo que te rodea con otros ojos: desde el perfil de un ala hasta la carrocería de un automóvil o la curvatura de una pala eólica.

A lo largo de este contenido has recorrido los elementos que definen un buen diseño aerodinámico: el perfil, la capa límite, el ángulo de ataque, las herramientas de análisis y el proceso iterativo que conecta la idea inicial con el resultado final. Puedes aplicar este conocimiento tanto si estudias ingeniería como si simplemente quieres comprender por qué ciertas formas funcionan mejor que otras al interactuar con el aire.

Si este tema ha despertado tu curiosidad, en este sitio web encontrarás más contenidos sobre ingeniería aerodinámica que te ayudarán a profundizar paso a paso en cada una de sus áreas. Cada concepto que dominas hoy es la base del siguiente, y el camino tiene mucho más por ofrecer.
