El convertidor de par automotriz: La pieza que pocos entienden

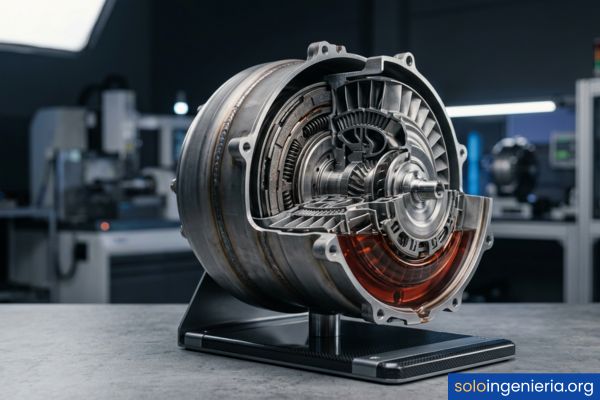

convertidor de par automotriz

El convertidor de par automotriz es un dispositivo hidrodinámico ubicado entre el motor y la transmisión automática. Su trabajo consiste en transferir y multiplicar el torque del motor hacia la caja de cambios utilizando fluido hidráulico en lugar de una conexión mecánica rígida. Gracias a esta pieza, el vehículo puede detenerse completamente sin que el motor se apague y arrancar de forma progresiva sin intervención del conductor.

convertidor de par automotriz

¿Qué es el convertidor de par en un vehículo?

El convertidor de par automotriz es un acoplamiento hidrodinámico que se sitúa entre el cigüeñal del motor y el eje de entrada de la transmisión automática. A diferencia de un embrague de fricción, este dispositivo utiliza la energía cinética de un fluido para transmitir y amplificar el torque sin contacto físico directo entre las piezas rotativas. Su forma externa recuerda a una dona o rosquilla metálica sellada.

Dentro de esa carcasa sellada circula aceite de transmisión automática (ATF) a alta presión. Este fluido actúa como medio de transferencia de energía entre los componentes internos del convertidor. Cuando el motor gira, el fluido se pone en movimiento y genera fuerzas que hacen girar la transmisión.

Para comprender mejor el concepto del par motor y la potencia de un vehículo, es fundamental entender cómo el convertidor aprovecha esa energía. El torque que produce el motor se multiplica hasta aproximadamente 2,5 veces durante la fase de arranque, lo que permite mover el vehículo desde una posición detenida con suavidad.

Este componente cumple tres tareas esenciales dentro del tren motriz. Primero, permite que el motor siga funcionando en ralentí mientras el vehículo está detenido. Segundo, multiplica el torque disponible durante la aceleración inicial. Tercero, absorbe vibraciones torsionales que provienen del motor.

En los vehículos modernos, el convertidor de par trabaja junto con sistemas electrónicos que regulan su comportamiento. La unidad de control de la transmisión (TCU) monitorea constantemente las condiciones de operación para optimizar el rendimiento del convertidor en cada situación de conducción.

Motor Transmisión Impulsor Turbina Estator Convertidor de par automotriz — Esquema simplificado

Función del convertidor de par en la transmisión automática

La función principal del convertidor de par dentro de la transmisión automática es actuar como intermediario entre la rotación del motor y el movimiento de las ruedas. Sin este componente, sería imposible detener el vehículo sin apagar el motor en una transmisión de este tipo.

Cuando el conductor pisa el freno y el vehículo se detiene, el motor sigue girando a velocidad de ralentí. El convertidor permite esta situación porque la conexión entre ambos lados es exclusivamente hidráulica. El fluido simplemente recircula dentro de la carcasa sin transmitir torque significativo a la transmisión.

Al acelerar, el convertidor hace algo que un simple acoplamiento hidráulico no puede: multiplica el torque entregado por el motor antes de enviarlo a la caja de cambios. Esto ocurre gracias a la acción del estator, que redirige el fluido de retorno para sumar energía al ciclo de trabajo.

Además, el convertidor amortigua las pulsaciones irregulares que genera el motor de combustión interna. Cada cilindro produce un pulso de potencia, y esas variaciones se suavizarían al pasar por el fluido. Así la transmisión recibe un torque más uniforme y constante.

Vehículo detenido El fluido recircula sin transmitir torque relevante a la transmisión.
Aceleración inicial El convertidor multiplica el torque del motor hasta 2,5 veces.
Velocidad crucero El embrague de bloqueo conecta ambos lados para máxima eficiencia.
Amortiguación Absorbe vibraciones torsionales del motor antes de llegar a la caja.

Origen y evolución histórica del convertidor de par

El convertidor de par tiene sus raíces en los acoplamientos hidráulicos desarrollados a principios del siglo XX. En 1905, el ingeniero alemán Hermann Föttinger patentó el primer acoplamiento hidrodinámico, diseñado originalmente para aplicaciones navales en la transmisión de potencia de barcos.

Durante las décadas de 1920 y 1930, ingenieros como el sueco Alf Lysholm perfeccionaron el concepto añadiendo un estator al acoplamiento hidráulico. Esta adición fue clave porque permitió multiplicar el torque, transformando un simple acoplamiento en un verdadero convertidor de par.

La primera aplicación automotriz masiva llegó en 1948, cuando General Motors introdujo la transmisión Dynaflow en los Buick. Este fue el primer uso a gran escala de un convertidor de par en vehículos de producción en serie. A partir de ahí, otras marcas adoptaron rápidamente la tecnología.

En la década de 1980, los fabricantes comenzaron a integrar embragues de bloqueo dentro del convertidor. Esta mejora redujo significativamente las pérdidas de energía durante la conducción a velocidad constante. Con el tiempo, los sistemas electrónicos permitieron controlar ese bloqueo de forma más precisa y progresiva.

Hoy, los convertidores de par modernos incorporan amortiguadores de vibraciones de varias etapas y embragues de bloqueo controlados electrónicamente. En el campo de la ingeniería automotriz, esta tecnología sigue evolucionando para cumplir con las demandas de eficiencia energética actuales.

1905 Hermann Föttinger patenta el primer acoplamiento hidrodinámico para uso naval.
1930 Se añade el estator al acoplamiento, creando el convertidor de par como tal.
1948 General Motors lanza la transmisión Dynaflow con convertidor de par en el Buick.
1980 Se integran embragues de bloqueo para mejorar la eficiencia de combustible.
2020 Convertidores con control electrónico avanzado y amortiguadores multietapa.

Principio de funcionamiento del convertidor de par

El convertidor de par funciona bajo el principio de la hidrodinámica. Toda la transferencia de energía ocurre a través de un fluido que circula en un circuito cerrado dentro de la carcasa. No existen engranajes ni conexiones mecánicas rígidas entre la entrada y la salida del dispositivo.

Imagina dos ventiladores colocados frente a frente. Si enciendes uno, el flujo de aire hará girar al otro sin que se toquen. El convertidor de par opera de manera similar, pero en vez de aire utiliza aceite de transmisión, que es mucho más denso y eficiente para transmitir fuerza.

El motor hace girar el impulsor (bomba), que lanza el fluido hacia la turbina. La turbina recibe esa energía y gira, transmitiendo el movimiento al eje de entrada de la transmisión. Entre ambos componentes, el estator redirige el fluido para amplificar el torque disponible.

La velocidad a la que gira cada componente varía según las condiciones de conducción. Cuando existe una gran diferencia de velocidad entre impulsor y turbina, la multiplicación de torque es máxima. A medida que ambas velocidades se igualan, el convertidor pasa a funcionar como un simple acoplamiento.

1

Motor gira

El cigüeñal impulsa la carcasa y el impulsor del convertidor.

2

Fluido se acelera

El impulsor lanza el ATF a alta velocidad contra los álabes de la turbina.

3

Turbina gira

La energía del fluido se convierte en rotación mecánica hacia la transmisión.

4

Estator redirige

Cambia la dirección del fluido de retorno para multiplicar el torque.

Acoplamiento hidrodinámico y multiplicación de torque

Un acoplamiento hidrodinámico simple solo transmite torque: Lo que entra por un lado, sale por el otro sin amplificación. El convertidor de par se diferencia porque incluye un estator que permite multiplicar el torque de salida respecto al de entrada.

Cuando el impulsor gira mucho más rápido que la turbina (por ejemplo, al arrancar desde cero), el fluido sale de la turbina con una dirección opuesta a la rotación del impulsor. Si este fluido regresara directamente al impulsor, frenaría su movimiento y desperdiciaría energía.

El estator soluciona este problema. Sus álabes curvados capturan el fluido que sale de la turbina y lo redirigen para que entre al impulsor en la misma dirección de su giro. Esto suma energía al ciclo y produce un torque de salida mayor al que entrega el motor.

La relación de multiplicación depende del diseño del convertidor y de la diferencia de velocidad entre impulsor y turbina. En la mayoría de los vehículos, esta multiplicación alcanza valores de entre 1,8 y 2,5 veces el torque original durante el arranque.

La capacidad de multiplicar torque es lo que distingue un convertidor de par de un acoplamiento hidráulico simple. Sin el estator, solo habría transmisión directa sin amplificación de fuerza.

Fases de operación: multiplicación, acoplamiento y lock-up

El convertidor de par no funciona de una sola manera todo el tiempo. Atraviesa tres fases distintas según la relación de velocidad entre el impulsor y la turbina. Cada fase cumple un propósito específico dentro del ciclo de conducción.

La primera fase es la de multiplicación de torque. Ocurre cuando hay una diferencia grande de velocidad entre impulsor y turbina, como al arrancar o acelerar fuerte. En esta etapa, el estator permanece fijo y redirige el fluido para amplificar el torque entregado a la transmisión.

La segunda fase es la de acoplamiento. Se produce cuando la turbina alcanza aproximadamente el 90 % de la velocidad del impulsor. El fluido ya no golpea el estator en contra de su rotación, así que este comienza a girar libremente. En este punto, ya no hay multiplicación de torque.

La tercera fase es el bloqueo o lock-up. Un embrague mecánico interno conecta directamente el impulsor con la turbina. Esta conexión rígida elimina el deslizamiento del fluido y permite una eficiencia cercana al 100 %. Generalmente, se activa en marchas altas o a velocidades de crucero.

Fase 1 Multiplicación — El estator está fijo. Torque amplificado hasta 2,5×. Arranque y aceleración fuerte.
Fase 2 Acoplamiento — El estator gira libre. Sin multiplicación. Velocidades casi iguales.
Fase 3 Lock-up — Embrague mecánico activado. Conexión directa. Eficiencia máxima.

Flujo del fluido hidráulico dentro del convertidor

El aceite de transmisión automática recorre un camino circular continuo dentro del convertidor. Este flujo toroidal (en forma de dona) es el responsable de transferir la energía mecánica del motor hacia la transmisión. El recorrido del fluido pasa secuencialmente por los tres componentes principales.

Todo comienza en el impulsor. Cuando este gira impulsado por el motor, sus álabes curvados lanzan el fluido hacia afuera por efecto de la fuerza centrífuga. El aceite sale a alta velocidad desde el borde exterior del impulsor y entra directamente en la turbina.

Dentro de la turbina, el fluido impacta contra los álabes y les transfiere su energía cinética. Esto hace girar la turbina y, por lo tanto, el eje de entrada de la transmisión. Tras entregar su energía, el fluido sale de la turbina a menor velocidad y se dirige hacia el estator.

El estator recibe el fluido y lo redirige con el ángulo correcto para que entre nuevamente al impulsor en la dirección óptima. Este redireccionamiento es el que permite sumar energía al flujo y lograr la multiplicación de torque. El ciclo se repite miles de veces por minuto mientras el convertidor opera.

Impulsor Turbina Estator Impulsor

Circuito cerrado de flujo toroidal del fluido ATF

Componentes principales del convertidor de par

El convertidor de par está compuesto por varias piezas que trabajan de forma coordinada dentro de una carcasa sellada. Cada componente cumple un rol específico en el proceso de transferencia y multiplicación de torque. A continuación se describen los elementos fundamentales.

  • Impulsor (bomba): Elemento conectado al motor que lanza el fluido hidráulico hacia la turbina mediante la fuerza centrífuga generada por su rotación.
  • Turbina: Pieza acoplada al eje de entrada de la transmisión que recibe el fluido del impulsor y convierte su energía cinética en movimiento rotativo.
  • Estator (reactor): Componente fijo montado sobre un embrague unidireccional que redirige el fluido de retorno para multiplicar el torque durante la aceleración.
  • Embrague de bloqueo (lock-up clutch): Disco de fricción interno que conecta mecánicamente el impulsor con la turbina a velocidades de crucero para eliminar el deslizamiento.
  • Carcasa: Estructura metálica sellada con forma toroidal que contiene todos los componentes y el fluido de transmisión automática, y se atornilla al plato flexible del motor.
  • Fluido de transmisión automática (ATF): Aceite especializado que actúa como medio de transferencia de energía, lubricante y refrigerante dentro del convertidor.

Impulsor o bomba

El impulsor es la primera pieza del convertidor que recibe la energía del motor. Está soldado a la carcasa y gira solidariamente con el cigüeñal. Sus álabes curvados aceleran el fluido de transmisión hacia el exterior mediante la fuerza centrífuga.

El diseño de los álabes del impulsor determina en gran medida el rendimiento del convertidor. Un ángulo más pronunciado en las paletas genera mayor presión de fluido, lo que resulta en una multiplicación de torque más agresiva durante la aceleración inicial del vehículo.

Además de transferir energía, el impulsor también acciona la bomba de aceite de la transmisión automática. Esta bomba suministra la presión hidráulica que necesitan los embragues y bandas internas de la caja para cambiar de marcha.

Eje del motor Eje central Impulsor — Fluido lanzado por fuerza centrífuga Las flechas indican la dirección del fluido hacia el exterior

Turbina

La turbina es el componente que recibe la energía del fluido acelerado por el impulsor. Está conectada directamente al eje de entrada de la transmisión automática mediante estrías, por lo que cada vez que la turbina gira, ese movimiento llega a los engranajes planetarios de la caja.

Los álabes de la turbina están diseñados con una curvatura opuesta a los del impulsor. Esto permite capturar de manera eficiente la energía cinética del fluido que impacta contra ellos. Tras recibir esa energía, el fluido pierde velocidad y se dirige hacia el estator.

La turbina siempre gira a una velocidad igual o menor que la del impulsor mientras el convertidor opera sin bloqueo. Esta diferencia de velocidades se conoce como deslizamiento y es inherente al funcionamiento hidrodinámico del dispositivo.

Eje transmisión Estrías Turbina — Recibe el fluido y transmite el giro a la caja Álabes curvados en dirección opuesta al impulsor

Estator o reactor

El estator es la pieza que diferencia al convertidor de par de un acoplamiento hidráulico convencional. Se ubica entre la salida de la turbina y la entrada del impulsor. Su misión es redirigir el fluido de retorno para que sume energía al flujo en lugar de restarlo.

El estator está montado sobre un embrague unidireccional (rueda libre o one-way clutch). Este mecanismo le permite permanecer fijo cuando el fluido empuja contra sus álabes en una dirección, pero le deja girar libremente cuando la presión cambia de sentido al igualarse las velocidades.

Cuando el estator permanece fijo, la multiplicación de torque es activa. Cuando comienza a girar libremente, el convertidor opera como un simple acoplamiento sin multiplicación. La transición entre ambos estados ocurre de forma automática según las condiciones de velocidad.

Desde turbina Hacia impulsor Rueda libre Estator — Redirige el fluido para multiplicar torque Fijo durante multiplicación • Libre en acoplamiento

Embrague de bloqueo (lock-up clutch)

El embrague de bloqueo es un disco de fricción que se encuentra dentro del convertidor, generalmente adherido a la turbina. Su función es crear una conexión mecánica directa entre la carcasa (impulsor) y la turbina, eliminando completamente el deslizamiento hidráulico.

Cuando la unidad de control de la transmisión detecta que las condiciones son adecuadas (velocidad estable, baja carga del motor), envía presión hidráulica para activar el embrague. Este se presiona contra la carcasa y ambos lados giran a la misma velocidad exacta.

Esta conexión directa mejora significativamente la eficiencia del combustible, ya que elimina las pérdidas de energía por el deslizamiento del fluido. En los convertidores modernos, el embrague puede operar de forma parcial (modulada), creando un deslizamiento controlado para suavizar la transición.

El embrague de bloqueo incluye un sistema de amortiguación torsional para absorber las vibraciones del motor que, al estar conectado directamente, ya no se filtran a través del fluido. Estos amortiguadores pueden tener muelles helicoidales o sistemas pendulares centrífugos en los diseños más avanzados.

Embrague desactivado Separación por fluido Hay deslizamiento Embrague activado Conexión mecánica directa Sin deslizamiento Carcasa Disco de fricción Turbina Lock-up clutch — Comparación de estados

Carcasa y fluido de transmisión

La carcasa del convertidor es una estructura metálica sellada, generalmente fabricada en acero estampado y soldada para garantizar hermeticidad. Se atornilla directamente al plato flexible (flexplate) del cigüeñal del motor, de modo que gira siempre a la misma velocidad que este.

El interior de la carcasa aloja al impulsor, la turbina, el estator y el embrague de bloqueo. Todo el espacio está lleno de fluido de transmisión automática, que cumple múltiples funciones simultáneamente: Transmite energía, lubrica los componentes internos, disipa el calor generado y protege contra la corrosión.

El fluido ATF es un aceite especializado con aditivos específicos que debe cumplir requisitos estrictos de viscosidad y estabilidad térmica. Las temperaturas dentro del convertidor pueden superar los 150 °C bajo carga intensa, por lo que el fluido debe mantener sus propiedades en esas condiciones extremas.

El estado del fluido influye directamente en el desempeño del convertidor. Un aceite degradado pierde viscosidad, genera espuma o acumula partículas metálicas que dañan los componentes internos. Al igual que cuando se presentan fallas del sensor de oxígeno automotriz, un fluido en mal estado altera el funcionamiento general del vehículo.

Plato flexible IMP TUR EST Carcasa sellada — Contiene componentes y fluido ATF Funciones del ATF: • Transmite energía • Lubrica y refrigera • Protege contra corrosión

Tipos de convertidores de par en la industria automotriz

No todos los convertidores de par son iguales. Dependiendo del tipo de vehículo, las exigencias de rendimiento y la generación tecnológica, existen distintas variantes. Cada tipo ofrece características particulares en cuanto a eficiencia, multiplicación de torque y control del deslizamiento.

  • Convertidor de par convencional: Modelo básico con impulsor, turbina y estator. Opera exclusivamente mediante el acoplamiento hidrodinámico y no cuenta con embrague de bloqueo mecánico.
  • Convertidor de par con embrague de bloqueo: Incorpora un disco de fricción interno que permite la conexión directa motor-transmisión a velocidades de crucero, mejorando notablemente la eficiencia de combustible.
  • Convertidor de par de múltiples etapas: Utiliza más de un estator o estator con geometría variable para ampliar el rango de multiplicación de torque. Se emplea en vehículos pesados y maquinaria industrial.

Convertidor de par convencional

El convertidor de par convencional es la versión más sencilla de este dispositivo. Contiene únicamente los tres elementos fundamentales: Impulsor, turbina y estator. No incluye ningún embrague de bloqueo, por lo que siempre existe cierto grado de deslizamiento entre el motor y la transmisión.

Este diseño fue el estándar en los vehículos de las décadas de 1950 a 1970. Su principal ventaja era la simplicidad constructiva y una conducción extremadamente suave, ya que las vibraciones del motor se absorben por completo a través del fluido.

Sin embargo, su mayor desventaja es la eficiencia energética limitada. Al no poder eliminar el deslizamiento, siempre se pierde un porcentaje de la energía del motor en forma de calor dentro del convertidor. Esto se traduce en mayor consumo de combustible comparado con los convertidores modernos.

Los convertidores convencionales sin embrague de bloqueo generan pérdidas de energía de entre 5 % y 10 % en condiciones de crucero, lo que impulsó la adopción del lock-up clutch en los diseños posteriores.

Convertidor de par con embrague de bloqueo

Esta es la variante más utilizada en los vehículos actuales. Incorpora un embrague de fricción que puede unir mecánicamente el impulsor y la turbina cuando las condiciones de conducción lo permiten. Al activarse el bloqueo, la eficiencia de transmisión de potencia se acerca al 100 %.

Los sistemas modernos cuentan con embragues de bloqueo modulados electrónicamente. Esto significa que la computadora de la transmisión puede aplicar el embrague de forma parcial, permitiendo un deslizamiento controlado que suaviza las transiciones y reduce las vibraciones percibidas por los ocupantes.

Algunos vehículos activan el embrague de bloqueo desde marchas tan bajas como la segunda o tercera, dependiendo de las condiciones de carga y velocidad. En los diseños de transmisiones de ocho, nueve o diez velocidades, el bloqueo temprano es fundamental para alcanzar las metas de eficiencia de combustible.

Sin lock-up

Deslizamiento del 5–10 %

Mayor consumo de combustible

Conducción muy suave

Con lock-up

Deslizamiento cercano a 0 %

Mayor eficiencia energética

Requiere amortiguación extra

Convertidor de par de múltiples etapas

Los convertidores de múltiples etapas incorporan dos o más estatores dispuestos en serie dentro del circuito de fluido. Cada estator adicional amplía el rango de multiplicación de torque y mejora la eficiencia en diferentes rangos de velocidad.

Este tipo de convertidor se encuentra principalmente en maquinaria pesada, equipos de construcción, camiones de gran tonelaje y algunas aplicaciones industriales. La mayor multiplicación de torque es necesaria porque estos vehículos deben mover cargas extremadamente pesadas desde una posición detenida.

Un convertidor de dos etapas puede alcanzar relaciones de multiplicación de torque superiores a 3:1, mientras que uno de tres etapas puede llegar hasta 5:1 o más. Sin embargo, esta mayor complejidad implica un tamaño, peso y costo superiores, lo que limita su uso en vehículos de pasajeros convencionales.

Dentro del campo automotriz de alto rendimiento, también se han utilizado variantes con álabes ajustables en el estator. Estos sistemas se asemejan en concepto al turbo de geometría variable, donde la geometría interna se adapta para optimizar el rendimiento en distintas condiciones de operación.

Etapas Multiplicación máx. Aplicación típica
1 estator ~2,5:1 Vehículos de pasajeros
2 estatores ~3,5:1 Camiones y vehículos pesados
3 estatores ~5:1 Maquinaria industrial

Diferencias entre convertidor de par y embrague mecánico

El convertidor de par y el embrague mecánico cumplen la misma función básica: Conectar y desconectar el motor de la transmisión. Sin embargo, lo hacen de maneras completamente diferentes. Mientras el embrague utiliza fricción directa entre superficies sólidas, el convertidor emplea un medio hidráulico para transferir la energía.

El embrague mecánico ofrece una eficiencia de transmisión cercana al 100 % cuando está completamente acoplado, ya que la conexión es rígida. El convertidor de par, en cambio, siempre presenta algún grado de deslizamiento durante las fases sin bloqueo, lo que genera pérdidas de energía en forma de calor.

Por otro lado, el convertidor multiplica el torque durante el arranque, algo que un embrague mecánico no puede hacer. También absorbe vibraciones torsionales y permite que el vehículo se detenga sin necesidad de intervención del conductor. Para quienes estudian los distintos tipos de sensores en un automóvil, es interesante saber que varios sensores monitorean el comportamiento del convertidor en tiempo real.

CaracterísticaConvertidor de parEmbrague mecánico
Medio de transferenciaFluido hidráulico (ATF)Fricción entre discos sólidos
Multiplicación de torqueSí (hasta ~2,5×)No
Eficiencia sin bloqueo90–95 %~99 % (acoplado)
Amortiguación de vibracionesExcelente (por el fluido)Limitada (muelles del disco)
Intervención del conductorNo requiere pedal de embragueRequiere pedal de embrague
DesgasteBajo (sin contacto directo)Alto (fricción constante)
ComplejidadMayor (sellado hidráulico)Menor (mecánico puro)
Aplicación principalTransmisiones automáticasTransmisiones manuales
Comparación: Convertidor de par vs. Embrague mecánico Convertidor de par ATF ✓ Multiplica torque ✓ Sin pedal de embrague ✓ Amortiguación excelente ✗ Menor eficiencia sin lock-up Embrague mecánico ✓ Alta eficiencia (~99 %) ✓ Diseño más simple ✗ No multiplica torque ✗ Requiere pedal y desgaste VS

Ventajas y desventajas del convertidor de par

Como todo componente mecánico, el convertidor de par tiene puntos fuertes y limitaciones. Conocer ambos aspectos permite entender por qué sigue siendo la tecnología dominante en las transmisiones automáticas, a pesar de la creciente popularidad de las cajas de doble embrague y las transmisiones CVT.

VentajasDesventajas
Permite multiplicar el torque del motor durante el arranque, mejorando la capacidad de tracción inicial.Genera pérdidas de energía por deslizamiento del fluido, lo que reduce la eficiencia general.
El vehículo puede detenerse completamente sin apagar el motor ni intervención del conductor.Mayor consumo de combustible en comparación con transmisiones manuales o de doble embrague.
Absorbe vibraciones torsionales del motor, ofreciendo una conducción más suave y cómoda.Genera calor significativo que requiere un sistema de enfriamiento para el fluido ATF.
No requiere pedal de embrague, simplificando la conducción en tráfico urbano.Mayor peso y tamaño que un embrague convencional, ocupando más espacio en el tren motriz.
Larga vida útil con mantenimiento adecuado del fluido de transmisión.Costo de reparación o reemplazo elevado debido a la complejidad del dispositivo.
El embrague de bloqueo en modelos modernos reduce el deslizamiento a niveles mínimos.Respuesta ligeramente menos directa que una conexión mecánica rígida al acelerar.

Fallas comunes y síntomas de un convertidor de par dañado

El convertidor de par es un componente robusto, pero no está exento de problemas. Identificar las fallas a tiempo puede evitar daños mayores en la transmisión automática. A continuación se describen los síntomas más frecuentes y sus causas probables.

  • Vibraciones o temblores a velocidad constante: Cuando el embrague de bloqueo presenta desgaste irregular o los amortiguadores torsionales fallan, el vehículo vibra notoriamente entre 60 y 100 km/h. Este temblor puede confundirse con problemas en las partes del sistema de suspensión de un automóvil, pero su origen está en el convertidor.
  • Deslizamiento excesivo o pérdida de aceleración: Si el motor sube de revoluciones, pero el vehículo no responde proporcionalmente, los álabes internos pueden estar dañados o el fluido ha perdido sus propiedades. La sensación es similar a pisar el acelerador en un motor que gira en vacío.
  • Sobrecalentamiento de la transmisión: Un convertidor con deslizamiento anormal genera calor excesivo. Si la temperatura del ATF supera los 120 °C de forma prolongada, la vida útil de todos los componentes de la transmisión se reduce drásticamente.
  • Ruidos metálicos o chirridos al ralentí: Sonidos inusuales provenientes de la campana de la transmisión pueden indicar desgaste en los cojinetes del estator, daño en la rueda libre (embrague unidireccional) o piezas sueltas dentro del convertidor.
  • Contaminación del fluido de transmisión: Si al revisar el ATF se encuentra un color oscuro, olor a quemado o partículas metálicas brillantes, es muy probable que los materiales de fricción del embrague de bloqueo estén desintegrándose dentro del convertidor.
  • Dificultad para mantener la velocidad en subidas: Un convertidor que no multiplica correctamente el torque hará que el vehículo pierda potencia en pendientes, obligando a la transmisión a hacer cambios de marcha innecesarios y repetitivos.
  • Consumo de combustible elevado sin causa aparente: Cuando el embrague de bloqueo no se activa correctamente, el deslizamiento permanente del fluido desperdicia energía que se traduce en mayor consumo en carretera.

Mantenimiento y vida útil del convertidor de par

El convertidor de par no tiene un programa de mantenimiento independiente, pero su vida útil está directamente ligada al estado del fluido de transmisión automática. Un cuidado adecuado del ATF puede permitir que el convertidor funcione correctamente durante toda la vida útil del vehículo.

En condiciones normales, un convertidor de par bien cuidado puede durar entre 200.000 y 350.000 kilómetros. Sin embargo, factores como la conducción agresiva, el remolque frecuente de cargas pesadas o la falta de cambio de fluido pueden reducir significativamente esa cifra.

El calor es el mayor enemigo del convertidor. Cada vez que la temperatura del ATF supera los 120 °C, la vida del fluido y de los componentes internos se reduce exponencialmente. Por eso, algunos vehículos incluyen enfriadores de transmisión auxiliares para mantener temperaturas seguras.

Uso normal

Cambio ATF: 80.000–120.000 km

Vida del convertidor: +300.000 km

Uso severo

Cambio ATF: 40.000–60.000 km

Vida del convertidor: ~150.000 km

Cambio periódico del fluido de transmisión automática

El cambio del fluido ATF es la acción de mantenimiento más importante para preservar el convertidor de par. La mayoría de los fabricantes recomiendan reemplazar el aceite de transmisión cada 60.000 a 100.000 kilómetros, aunque esto varía según el modelo y las condiciones de uso.

En vehículos sometidos a condiciones severas (tráfico pesado, clima extremo, remolque de cargas), el intervalo de cambio debe reducirse. La conducción constante en ciudad con arrancadas y paradas frecuentes genera mucho más calor dentro del convertidor que la conducción en carretera.

Al cambiar el ATF, es recomendable utilizar exactamente la especificación indicada por el fabricante del vehículo. Un fluido inadecuado puede afectar el funcionamiento del embrague de bloqueo, alterar la presión hidráulica interna y provocar cambios de marcha bruscos o deslizamiento.

Algunos talleres realizan un lavado completo (flush) del sistema, que reemplaza prácticamente todo el fluido del convertidor y los conductos. Otros prefieren un cambio parcial, drenando solo lo que sale por gravedad y rellenando con fluido nuevo. Ambos métodos tienen defensores y detractores en la industria.

Señales para reemplazar el convertidor de par

No siempre es posible reparar un convertidor de par dañado. Existen señales claras que indican la necesidad de un reemplazo completo. Si el fluido ATF presenta partículas metálicas abundantes o el embrague de bloqueo está completamente desgastado, la sustitución suele ser inevitable.

Cuando las vibraciones persisten después de revisar la suspensión, el motor y otros componentes, el convertidor debe inspeccionarse. Un diagnóstico con escáner puede revelar códigos de falla relacionados con el deslizamiento excesivo del embrague de bloqueo o presiones anormales en el circuito hidráulico.

Si se detectan ruidos internos constantes o la transmisión se sobrecalienta repetidamente a pesar de tener fluido nuevo, el convertidor probablemente tiene daño mecánico interno. En estos casos, continuar conduciendo puede provocar la destrucción de la transmisión completa.

Señal crítica: ATF con olor a quemado y partículas metálicas.
Señal crítica: Vibraciones constantes que no se resuelven con otros ajustes.
Señal crítica: Sobrecalentamiento recurrente de la transmisión.
Señal crítica: Códigos de falla por deslizamiento excesivo del lock-up.
Señal crítica: Ruidos metálicos internos persistentes.

Preguntas frecuentes

¿Cómo saber si el convertidor de par está fallando?

Los síntomas más reveladores incluyen vibraciones inusuales al conducir a velocidades estables entre 50 y 100 km/h, deslizamiento perceptible donde el motor sube de revoluciones sin que el vehículo acelere proporcionalmente, ruidos metálicos al ralentí y sobrecalentamiento frecuente de la transmisión. También es importante revisar el estado del fluido de transmisión, ya que un color oscuro, olor a quemado o presencia de partículas brillantes indica desgaste interno en el convertidor.

¿Cuánto cuesta reparar un convertidor de par automotriz?

El costo varía significativamente dependiendo de la marca, modelo del vehículo y la región. En términos generales, el reemplazo de un convertidor puede oscilar entre 300 y 1.500 dólares solo por la pieza, a lo que se suma la mano de obra, que suele ser costosa porque requiere desmontar la transmisión completa. En algunos casos, la reconstrucción del convertidor existente resulta más económica, con precios que van de 150 a 500 dólares por el servicio de remanufactura en talleres especializados.

¿Se puede reparar un convertidor de par o debe reemplazarse?

Depende del tipo de daño. Un convertidor con desgaste moderado en el embrague de bloqueo o con cojinetes dañados puede ser reconstruido por talleres que se especializan en transmisiones automáticas. El proceso implica abrir la carcasa soldada, reemplazar los componentes internos desgastados, volver a soldar y equilibrar la pieza. Sin embargo, si hay daño severo en los álabes del impulsor o la turbina, o si la carcasa presenta deformación, el reemplazo completo es la opción más segura y duradera.

¿Cuántos kilómetros dura un convertidor de par?

Con mantenimiento adecuado y cambios regulares del fluido de transmisión, un convertidor de par puede funcionar correctamente entre 200.000 y 350.000 kilómetros en condiciones normales de uso. Los vehículos que remolcan cargas pesadas, circulan frecuentemente en tráfico urbano congestionado o se someten a aceleraciones bruscas tienden a acortar esa vida útil. El factor determinante suele ser la temperatura del ATF, ya que el calor excesivo degrada tanto el fluido como los materiales internos del convertidor de forma acelerada.

¿Qué pasa si se conduce con el convertidor de par dañado?

Continuar conduciendo con un convertidor dañado puede provocar una cadena de problemas costosos. El deslizamiento anormal genera calor excesivo que deteriora el fluido de transmisión y contamina todo el sistema hidráulico de la caja de cambios. Las partículas metálicas desprendidas del convertidor pueden obstruir los conductos internos, dañar las válvulas del cuerpo de válvulas y destruir embragues y bandas de la transmisión. En el peor de los casos, esto conduce a la falla completa de la transmisión automática, cuya reparación es mucho más costosa.

¿Por qué el convertidor de par afecta el consumo de combustible?

El deslizamiento hidrodinámico inherente al convertidor significa que una parte de la energía del motor se transforma en calor en lugar de movimiento. Esta pérdida de eficiencia se traduce directamente en mayor consumo de combustible, especialmente a velocidades de crucero donde idealmente el embrague de bloqueo debería eliminar ese deslizamiento. Si el embrague lock-up no funciona correctamente, el vehículo consume más combustible porque el motor debe trabajar a revoluciones más altas para compensar la energía perdida dentro del convertidor.

¿Es posible conducir sin convertidor de par en una transmisión automática?

No es posible operar una transmisión automática convencional sin el convertidor de par instalado. Este componente es esencial para que el motor pueda funcionar en ralentí mientras el vehículo está detenido, ya que sin él no habría forma de desacoplar la rotación del cigüeñal del eje de entrada de la transmisión. Además, la bomba de aceite de la transmisión automática es accionada por el convertidor, por lo que sin esta pieza tampoco se generaría la presión hidráulica necesaria para que los embragues internos de la caja funcionen.

¿Qué diferencia hay entre el convertidor de par y una transmisión CVT?

El convertidor de par es un componente específico que acopla el motor a la transmisión, mientras que la transmisión CVT (continuamente variable) es un tipo completo de caja de cambios. Muchas transmisiones CVT utilizan un convertidor de par como elemento de acoplamiento inicial, aunque otras emplean embragues centrífugos o electromagnéticos. La confusión surge porque ambos conceptos pertenecen al tren motriz, pero operan a niveles distintos: El convertidor transfiere torque y la CVT varía la relación de transmisión de forma continua mediante una correa y poleas variables.

¿El convertidor de par necesita calibración o ajuste después de instalarlo?

El convertidor en sí mismo no requiere calibración mecánica, ya que sus componentes internos están diseñados para funcionar con tolerancias fijas de fábrica. Sin embargo, después de instalar un convertidor nuevo o reconstruido, es recomendable realizar una reprogramación o adaptación de la unidad de control de la transmisión. Este proceso permite que la computadora recalibre los puntos de activación del embrague de bloqueo y los parámetros de presión hidráulica para que coincidan con las características del nuevo convertidor, asegurando cambios suaves y un rendimiento óptimo.

¿Los vehículos eléctricos e híbridos usan convertidor de par?

Los vehículos eléctricos puros generalmente no utilizan convertidor de par, ya que los motores eléctricos producen torque máximo desde cero revoluciones y no necesitan un mecanismo de desacople para el ralentí. En cambio, algunos vehículos híbridos con transmisión automática convencional sí lo incorporan como parte de su sistema de propulsión. Es interesante observar que, a medida que avanzan los niveles de conducción autónoma SAE, la integración entre convertidores y sistemas electrónicos se vuelve cada vez más sofisticada en los vehículos que aún los emplean.

convertidor de par automotriz

Conclusión

A lo largo de este artículo has podido conocer en profundidad cómo funciona el convertidor de par automotriz, desde sus principios hidrodinámicos hasta los componentes que lo conforman. Entender este dispositivo te da una perspectiva clara de por qué las transmisiones automáticas se comportan de la manera en que lo hacen.

Los puntos más relevantes que puedes aplicar incluyen la identificación de los síntomas de falla, la importancia del mantenimiento del fluido ATF y las diferencias entre los distintos tipos de convertidores. Toda esta información te resulta útil tanto para diagnosticar problemas en un vehículo como para comprender las decisiones de diseño que toman los ingenieros automotrices al seleccionar este componente.

El convertidor de par sigue siendo una pieza fundamental en millones de vehículos alrededor del mundo, y su evolución tecnológica continúa adaptándose a las exigencias actuales de eficiencia. Si te interesa seguir aprendiendo sobre el funcionamiento de los automóviles, en este sitio web encontrarás más contenidos relacionados con la mecánica y la tecnología vehicular que complementan lo que acabas de leer.

Sigue aprendiendo:

ingeniero jhonatan chambi

Jhonatan Chambi

Soy ingeniero con amplia experiencia en el desarrollo de proyectos y la divulgación de temas de ingeniería.

A lo largo de mi carrera he aprendido que compartir el conocimiento es fundamental para el crecimiento profesional y personal. Por eso, me esfuerzo en crear contenido útil y accesible para quienes desean adentrarse en el mundo de la ingeniería.

¡Haz clic para puntuar esta entrada!
(Votos: 1 Promedio: 5)
