Vibraciones por voladura: El fenómeno que nadie ve venir

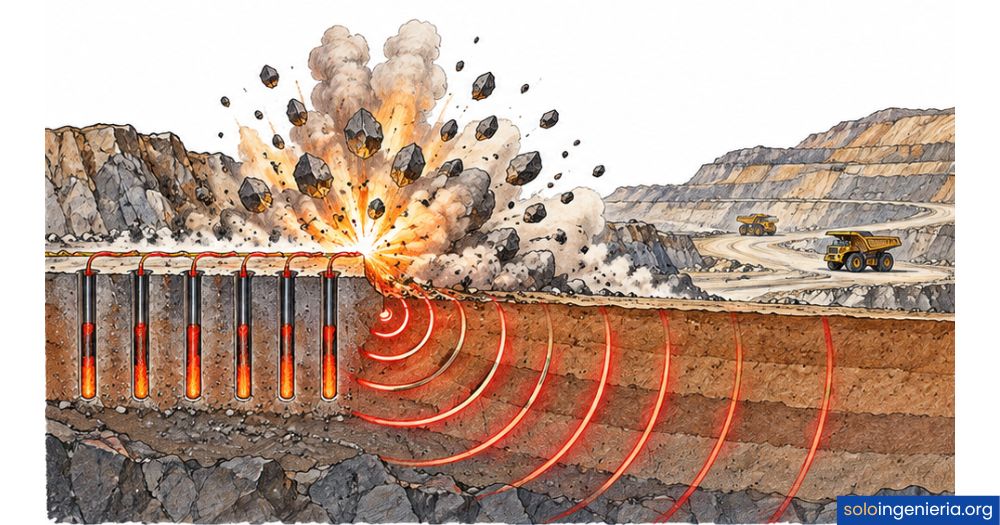

¿Qué son las vibraciones por voladura?

Cuando se detona una carga explosiva en una operación minera, la energía liberada no se distribuye de forma uniforme. Una fracción de esa energía cumple su función: fractura la roca. Pero otra fracción, que puede ser considerable, se convierte en ondas sísmicas que se propagan por el macizo rocoso en todas las direcciones, alejándose del punto de detonación como los círculos que forma una piedra al caer en el agua.

Esas ondas son las vibraciones por voladura. No se ven a simple vista, pero sí se sienten, se miden y, si superan ciertos umbrales, pueden causar daños reales en estructuras, taludes e incluso en viviendas de comunidades próximas a la operación. Por eso, comprender su origen y comportamiento es el punto de partida para cualquier profesional de la ingeniería de minas.

¿Cómo se originan en el macizo rocoso?

En el momento de la detonación, el explosivo genera una presión extrema en décimas de segundo. Esa presión actúa sobre la roca circundante y la obliga a moverse de forma brusca. El movimiento de las partículas de roca transmite energía de unas a otras en cadena, igual que ocurre cuando empujas la primera ficha de un dominó: la energía avanza aunque las fichas no se desplacen lejos de su posición original.

El macizo rocoso no es un bloque homogéneo. Sus discontinuidades, fallas, planos de estratificación y cambios de litología modifican la trayectoria y la velocidad con que esas ondas se propagan. Por eso dos voladuras con la misma carga explosiva en terrenos distintos pueden producir niveles de vibración muy diferentes en un mismo punto de control.

Tipos de ondas sísmicas generadas

No todas las ondas que produce una voladura son iguales. Se generan ondas de cuerpo y ondas superficiales, cada una con un comportamiento distinto dentro del terreno y un efecto diferente sobre las estructuras que encuentran a su paso.

Las ondas Rayleigh son las que generan mayor amplitud a distancias medias y largas, lo que las convierte en el tipo de onda más relevante para evaluar el efecto sobre edificaciones alejadas del punto de detonación. A distancias cortas, en cambio, las ondas compresionales pueden producir deformaciones más intensas en las estructuras.

Factores que determinan su intensidad

El nivel de vibración que alcanza un punto determinado no es aleatorio. Responde a una combinación de variables, algunas de las cuales el equipo técnico puede controlar desde el diseño de la voladura y otras que dependen del terreno y de la geología local. Conocer la diferencia entre unas y otras es lo que permite tomar decisiones informadas.

Variables controlables en el diseño de la voladura

El diseño técnico de la voladura es el principal instrumento para reducir la vibración antes de que se produzca. La carga máxima por retardo es el parámetro individual que más influye en el nivel de vibración resultante: cuanto mayor es la cantidad de explosivo que detona en un mismo instante, mayor es la amplitud de las ondas generadas. Reducir esa carga unitaria, aunque se mantenga la carga total de la voladura, es la medida más efectiva disponible.

La geometría de la malla de perforación —burden, espaciamiento y longitud de los taladros— también condiciona cómo el explosivo interactúa con la roca y cuánta energía se libera como vibración en lugar de usarse en la fragmentación. Un diseño mal dimensionado no solo genera más vibración, sino que también produce peor fragmentación: es un doble perjuicio para la operación.

Variables no controlables del terreno

La geología del macizo define cuánto se atenúa la vibración con la distancia. Rocas más competentes y homogéneas transmiten las ondas con menos pérdida de energía, lo que significa que la vibración llega con mayor intensidad a puntos alejados del foco. Las discontinuidades como fallas, fracturas o planos de estratificación actúan como filtros naturales que dispersan o reflejan la energía, pero también pueden concentrarla en direcciones inesperadas.

La topografía del terreno —valles, crestas, taludes— influye de manera significativa en la dirección preferente de propagación. Por eso dos puntos de control a la misma distancia del foco pueden registrar niveles de vibración muy distintos dependiendo de la posición topográfica relativa respecto a la detonación.

¿Cómo se mide la vibración generada por una voladura?

Para gestionar un fenómeno, primero hay que medirlo con precisión. En el caso de las vibraciones por voladura, la comunidad técnica internacional adoptó un parámetro estándar que permite comparar resultados entre diferentes operaciones y evaluar el riesgo de daño sobre estructuras y comunidades cercanas.

La velocidad pico de partícula (PPV)

La velocidad pico de partícula (PPV, por sus siglas en inglés) es la velocidad máxima que alcanza una partícula de suelo o roca al ser atravesada por una onda sísmica generada por una detonación, y constituye el parámetro de referencia universal para evaluar el impacto de las vibraciones por voladura sobre estructuras.

El PPV se expresa en milímetros por segundo (mm/s) o en pulgadas por segundo (in/s) según la normativa utilizada. A mayor valor de PPV, mayor es la energía transmitida al terreno y mayor el riesgo de daño. Las normas internacionales más reconocidas, como la USBM RI-8507 de Estados Unidos, la DIN 4150 de Alemania y la UNE 22-381-93 de España, establecen umbrales máximos de PPV en función del tipo de estructura y de la frecuencia de la onda.

La medición se realiza simultáneamente en tres componentes ortogonales: vertical, transversal y longitudinal. El valor de PPV reportado es el mayor de los tres. Esta medición tridimensional es importante porque las estructuras responden de forma diferente a las vibraciones según su dirección de llegada.

Instrumentos de medición: el sismógrafo

El instrumento estándar para registrar las vibraciones por voladura es el sismógrafo digital, que incorpora geófonos triaxiales capaces de detectar el movimiento del suelo en las tres direcciones de forma simultánea. Los modelos actuales registran los datos en tiempo real y los almacenan en formato digital para su posterior análisis.

La colocación del sismógrafo importa tanto como la precisión del instrumento. Debe instalarse sobre la roca o el suelo firme, nunca sobre material suelto o sobre estructuras que puedan amplificar artificialmente la señal. La distancia al punto de detonación, la dirección de medición y las condiciones de acoplamiento entre el sensor y el suelo condicionan directamente la calidad del registro obtenido.

Efectos sobre estructuras, taludes y comunidades

Las vibraciones por voladura no son un problema abstracto: tienen consecuencias reales y mesurables. Dependiendo de su intensidad, frecuencia y duración, pueden generar desde una simple percepción sensorial hasta daños estructurales que comprometan la integridad de edificaciones y la estabilidad de taludes. La distancia entre el punto de detonación y los elementos expuestos es un factor determinante, pero no el único.

Impacto en edificaciones cercanas

Las edificaciones responden a las vibraciones del suelo como sistemas dinámicos: cuando la frecuencia de la onda sísmica se aproxima a la frecuencia natural de la estructura, se produce resonancia, lo que amplifica considerablemente la vibración percibida en el interior y el riesgo de daño. Las construcciones de mampostería sin reforzar son especialmente vulnerables, ya que su rigidez las hace más sensibles a los movimientos dinámicos del suelo.

Los daños más comunes en edificaciones son fisuras en paredes, agrietamiento de revoques y, en casos extremos con vibraciones muy intensas, afectaciones en la cimentación. Esto explica por qué las normativas internacionales establecen umbrales distintos según el tipo de construcción y por qué las operaciones mineras próximas a zonas habitadas deben mantener programas de monitoreo continuo.

Daño al macizo rocoso y a los taludes

Las vibraciones también actúan sobre el macizo rocoso que rodea la zona de detonación. Cuando la PPV supera ciertos umbrales, se pueden generar nuevas fracturas o ampliar las discontinuidades ya existentes, lo que afecta la estabilidad del macizo remanente y obliga a incrementar el sostenimiento en labores subterráneas o a reforzar los taludes en minería a cielo abierto.

Este fenómeno tiene un impacto directo en los costos operacionales: una voladura que genera vibraciones excesivas puede dañar el techo de una labor minera, afectar las plataformas de lixiviación o desestabilizar taludes de la propia explotación. Por eso el control de vibraciones no es solo una obligación ambiental y social, sino también una necesidad técnica y económica.

Normas y límites de vibración admisibles

La gestión de las vibraciones por voladura no se deja al criterio individual de cada operación: existen normativas técnicas internacionales que fijan los valores máximos de PPV admisibles en función del tipo de estructura y la frecuencia de la onda. Conocer estas referencias es indispensable para diseñar voladuras que cumplan con los estándares de seguridad y responsabilidad ambiental.

Normativa	País / Región	Parámetro principal	Límite orientativo para edificios residenciales
USBM RI-8507	Estados Unidos	PPV (mm/s)	12,7 mm/s (baja frecuencia)
DIN 4150	Alemania	PPV (mm/s)	5–20 mm/s según frecuencia
UNE 22-381-93	España	PPV (mm/s)	Variable según tipo de obra y frecuencia
AS 2187	Australia	PPV (mm/s)	Hasta 25 mm/s en estructuras robustas
BS 7385-2	Reino Unido	PPV (mm/s)	Variable según frecuencia dominante

Un aspecto que todas estas normas tienen en común es la dependencia de la frecuencia dominante de la onda: a menor frecuencia, los límites son más estrictos, porque las ondas de baja frecuencia producen movimientos más lentos y sostenidos que resultan más dañinos para las estructuras. A mayor frecuencia, la onda pierde energía con más rapidez y las estructuras la toleran mejor.

En Latinoamérica, muchos países adoptan como referencia la norma USBM RI-8507 o desarrollan guías nacionales basadas en sus principios. La geoestadística en minería también aporta herramientas útiles para construir modelos predictivos que estiman la probabilidad de superar un límite de PPV en función de la distancia y la carga operante, lo que permite anticipar y prevenir incumplimientos.

Métodos para controlar y reducir las vibraciones

El control de las vibraciones por voladura empieza mucho antes de la detonación: es una decisión de diseño. Cuanto mejor estructurado está el plan de voladura, menos intervención correctiva se necesita después. Existen varias estrategias técnicas que, combinadas, permiten mantener la vibración dentro de los límites admisibles sin sacrificar la productividad de la operación.

Diseño de la malla y carga por retardo

El primer paso para controlar la vibración es limitar la carga máxima de explosivo que detona en un mismo instante. En la práctica, esto se logra mediante el uso de retardos: en lugar de detonar todos los taladros al mismo tiempo, se activan en grupos separados por intervalos de tiempo. Cada grupo genera su propia onda y, si los intervalos son suficientemente largos, las ondas no se suman entre sí.

La geometría de la malla también influye: un burden y espaciamiento bien dimensionados aseguran que cada taladro tiene roca libre frente a él. Cuando el confinamiento es excesivo, la roca no puede moverse hacia la cara libre y una mayor proporción de la energía del explosivo se convierte en vibración en lugar de fragmentación.

Secuencia de detonación y uso de retardos electrónicos

La secuencia de detonación define el orden en que se activan los taladros y, por tanto, cómo interactúan las ondas sísmicas entre sí. Una secuencia mal diseñada puede provocar que las ondas de distintos taladros lleguen al mismo punto al mismo tiempo y se sumen, generando un pico de vibración mucho mayor que el esperado.

Los detonadores electrónicos permiten programar tiempos de retardo con precisión de milisegundos, lo que da al equipo técnico un control mucho mayor sobre la secuencia de detonación en comparación con los detonadores pirotécnicos convencionales, cuya dispersión temporal puede ser significativa. Esta precisión es especialmente valiosa en voladuras próximas a zonas sensibles.

Técnicas de voladura controlada

Además de optimizar la secuencia y la carga por retardo, existen técnicas de voladura específicamente diseñadas para minimizar la vibración en la dirección de zonas sensibles. La voladura de pre-corte consiste en generar un plano de fractura previo a la voladura de producción, que actúa como barrera o filtro para las ondas que se propagan hacia la zona que se quiere proteger.

Monitoreo sísmico en operaciones mineras

Diseñar bien la voladura no es suficiente si no se verifica que el resultado real cumple con lo proyectado. El monitoreo sísmico es la herramienta que cierra ese ciclo: registra lo que ocurre en cada detonación y permite ajustar los parámetros del diseño en función de los datos reales obtenidos en el terreno.

Los sistemas de monitoreo sísmico modernos utilizan sismógrafos digitales de alta precisión capaces de registrar la PPV en tiempo real en múltiples puntos de control simultáneamente. Esa información permite construir modelos de atenuación específicos para el terreno de cada operación, que relacionan la PPV medida con la distancia escalada y la carga por retardo.

La distancia escalada es una variable derivada que combina la distancia al punto de detonación y la carga operante en una sola expresión matemática. Permite comparar voladuras de distintas magnitudes en distintas condiciones y ajustar el diseño para garantizar que la PPV en los puntos de control no supere los límites establecidos por la normativa vigente.

Con el tiempo, los registros acumulados de cada operación forman una base de datos que permite desarrollar leyes de atenuación propias del terreno, mucho más precisas que las fórmulas genéricas. Estas leyes relacionan la PPV esperada con la distancia escalada específica del yacimiento y son la base de los modelos predictivos que anticipan el comportamiento de futuras voladuras antes de ejecutarlas.

El monitoreo sísmico también cumple una función de diagnóstico operacional: los registros pueden revelar si alguna carga no detonó correctamente, si los tiempos de retardo se dispersaron más de lo previsto o si la secuencia de encendido no fue la programada. Esa información es valiosa para mejorar la eficiencia de cada voladura más allá del control de vibraciones.

Preguntas frecuentes

¿Qué diferencia hay entre vibración por voladura y un terremoto?

Aunque ambos fenómenos generan ondas sísmicas, su origen, magnitud y duración son muy distintos. Un terremoto libera energía acumulada durante períodos geológicos en fallas tectónicas activas, y puede durar decenas de segundos con magnitudes que afectan centenares de kilómetros. Las vibraciones por voladura, en cambio, son eventos de duración brevísima —fracciones de segundo— generados de forma controlada por cargas explosivas de tamaño limitado, cuya energía se atenúa rápidamente con la distancia y rara vez produce efectos perceptibles más allá de unos pocos kilómetros del punto de detonación.

¿A qué distancia se sienten las vibraciones de una voladura?

El alcance de las vibraciones depende de la energía liberada, del tipo de explosivo y de las condiciones geológicas del terreno. En operaciones mineras de mediana escala, las vibraciones perceptibles por personas pueden sentirse a cientos de metros o incluso a pocos kilómetros del punto de detonación, aunque en muchos casos sin superar los umbrales que causan daño estructural. En voladuras de gran escala en minería a cielo abierto, la zona de percepción puede extenderse más, lo que refuerza la necesidad de programas de monitoreo y comunicación con las comunidades vecinas.

¿Qué rol juega el tipo de roca en la propagación de las vibraciones?

El tipo de roca determina la velocidad con que las ondas sísmicas se propagan y la rapidez con que se atenúan. Las rocas competentes y de alta densidad, como los granitos o las cuarcitas, transmiten las ondas con mayor velocidad y menor pérdida de energía, lo que hace que la vibración llegue con mayor intensidad a puntos alejados. Las rocas blandas o alteradas atenúan más rápidamente la energía, pero también pueden amplificarla localmente en condiciones de resonancia. Las discontinuidades del macizo —fracturas, fallas, planos de estratificación— actúan como superficies de reflexión y dispersión que modifican la trayectoria y la amplitud de las ondas de manera difícilmente predecible sin datos de campo.

¿Puede una voladura bien diseñada evitar daños en viviendas cercanas?

Sí, y es precisamente el objetivo del control técnico de vibraciones. Con un diseño cuidadoso —limitando la carga por retardo, optimizando la secuencia de detonación y usando detonadores electrónicos de alta precisión— es posible mantener los niveles de PPV por debajo de los umbrales que causan daño en edificaciones, incluso en operaciones próximas a zonas habitadas. El monitoreo sísmico continuo permite verificar en cada evento que los valores se mantienen dentro de los límites establecidos y ajustar el diseño cuando es necesario.

¿Qué es la distancia escalada y para qué sirve?

La distancia escalada es un índice adimensional que combina la distancia desde el punto de detonación hasta el punto de control con la carga máxima de explosivo por retardo. Permite normalizar y comparar datos de vibración entre voladuras de distinta magnitud y en diferentes condiciones geológicas. Cuanto mayor es la distancia escalada, menor es la PPV esperada. Se utiliza como base para construir las leyes de atenuación del terreno y para predecir el nivel de vibración que generará una voladura futura antes de ejecutarla, lo que es fundamental para garantizar el cumplimiento normativo.

¿Qué normas regulan las vibraciones por voladura en Latinoamérica?

En Latinoamérica no existe una normativa regional única y vinculante para todas las operaciones. Varios países utilizan como referencia técnica la norma estadounidense USBM RI-8507, que establece límites de PPV en función de la frecuencia de la onda y del tipo de estructura. Algunos países, como Perú, disponen de guías ambientales específicas para operaciones de perforación y voladura que incluyen criterios de control de vibraciones. Lo más habitual es que cada proyecto incluya en su estudio de impacto ambiental los límites adoptados y los procedimientos de monitoreo que se aplicarán durante la operación.

¿Cómo afectan los retardos a la magnitud de las vibraciones?

Los retardos distribuyen en el tiempo la detonación de los distintos taladros de una voladura. Al separar las detonaciones en intervalos de milisegundos, se consigue que cada taladro genere su propia onda de forma independiente, sin que se sume a las ondas de los taladros adyacentes. Si el intervalo de retardo es insuficiente, las ondas de distintos taladros llegan al mismo punto de control al mismo tiempo y se superponen, produciendo un pico de PPV mucho mayor que el esperado. Por eso la elección del tiempo de retardo adecuado es una decisión técnica de primer orden en el diseño de cualquier voladura próxima a zonas sensibles.

Conclusión

Las vibraciones por voladura son una consecuencia física inevitable de las operaciones con explosivos, pero su impacto no lo es. Todo el fenómeno —desde cómo se originan las ondas hasta cómo se atenúan con la distancia— responde a leyes que la ingeniería conoce y que el diseño técnico puede aprovechar para mantener la vibración dentro de rangos seguros.

Los puntos clave que has recorrido en este artículo —la PPV como parámetro universal, los factores controlables del diseño, las técnicas de voladura controlada, el monitoreo sísmico y las leyes de atenuación— forman un conjunto de herramientas que puedes aplicar de inmediato en la comprensión y análisis de cualquier operación minera que involucre explosivos.

Si este tema te resultó útil y quieres seguir construyendo tu base técnica en minería, en este sitio web encontrarás más contenidos que explican con la misma claridad los procesos, métodos y parámetros que definen la ingeniería de minas moderna.
