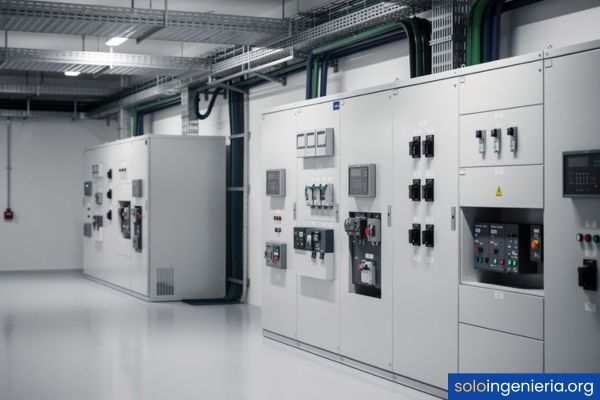

Diseño de instalaciones eléctricas industriales

¿Qué es una instalación eléctrica industrial?

Una instalación eléctrica industrial es el conjunto de equipos, conductores, dispositivos de protección y sistemas de control que permiten suministrar energía eléctrica a una planta productiva. Su función es alimentar maquinaria, iluminación, sistemas auxiliares y procesos de manufactura.

A diferencia de otros tipos de instalaciones, las industriales manejan potencias elevadas. Pueden ir desde decenas de kilovatios hasta varios megavatios, dependiendo del tamaño de la planta.

Estas instalaciones incluyen subestaciones, transformadores, tableros de distribución, canalizaciones, motores y sistemas de automatización. Todos estos elementos trabajan en conjunto para mantener la operación continua.

El alcance de una instalación industrial abarca desde la acometida eléctrica hasta el último punto de consumo. Cada componente debe estar correctamente dimensionado para soportar las exigencias del proceso productivo.

La complejidad de estos sistemas requiere un enfoque multidisciplinario. Intervienen profesionales de ingeniería eléctrica, mecánica, civil y automatización para lograr un resultado funcional y seguro.

Además, toda instalación industrial debe cumplir con normativas específicas. Estas regulan aspectos como capacidad de carga, protecciones, puesta a tierra y seguridad del personal operativo.

Diferencias entre instalaciones industriales y residenciales

Ambos tipos de instalaciones comparten principios eléctricos básicos, pero sus características técnicas son muy distintas. A continuación se presentan las diferencias más relevantes.

Característica	Instalación industrial	Instalación residencial
Nivel de tensión	Baja, media y alta tensión (hasta 230 kV o más)	Baja tensión (120/240 V)
Potencia instalada	Desde cientos de kW hasta varios MW	Generalmente menor a 10 kW
Tipo de cargas	Motores, hornos, compresores, variadores de frecuencia	Electrodomésticos, iluminación, contactos
Sistema de distribución	Trifásico (3 fases + neutro + tierra)	Monofásico o bifásico
Protecciones	Relevadores, interruptores de potencia, fusibles de alta capacidad	Interruptores termomagnéticos y diferenciales
Normativa aplicable	NOM-001-SEDE, IEC 60364, NEC, normas sectoriales	NOM-001-SEDE (sección residencial)
Subestación propia	Sí, en la mayoría de los casos	No aplica
Mantenimiento	Programado y predictivo con personal especializado	Correctivo ocasional
Puesta a tierra	Sistemas complejos con mallas y electrodos múltiples	Varilla de cobre con cable de tierra
Costo aproximado	Alto, proporcional a la capacidad instalada	Relativamente bajo

Importancia del diseño eléctrico en el sector industrial

Un diseño eléctrico bien ejecutado determina la productividad y seguridad de cualquier planta industrial. Las fallas eléctricas representan una de las principales causas de paros no programados en la industria.

Cuando el sistema eléctrico se diseña correctamente, se minimizan las pérdidas de energía. Esto se traduce en menor consumo, facturas más bajas y equipos que trabajan dentro de sus parámetros óptimos.

La seguridad del personal es otro factor determinante. Un diseño deficiente puede provocar arcos eléctricos, sobrecargas e incluso incendios que ponen en riesgo la vida humana.

Un sistema eléctrico industrial bien diseñado no solo alimenta máquinas: protege vidas, optimiza recursos y garantiza que la producción no se detenga cuando más se necesita.

Desde el punto de vista económico, invertir en un buen diseño evita gastos futuros. Reparaciones de emergencia, reemplazo de equipos dañados y multas por incumplimiento normativo son costos que se previenen con una planificación adecuada.

También influye en la escalabilidad de la planta. Un diseño flexible permite incorporar nuevas líneas de producción sin necesidad de reconstruir toda la infraestructura eléctrica.

Tipos de instalaciones eléctricas industriales

Las instalaciones eléctricas industriales se clasifican según el nivel de tensión, el tipo de actividad y las condiciones del entorno. Cada categoría tiene requisitos técnicos y de seguridad específicos.

Tipo de instalación	Rango de tensión	Aplicaciones típicas	Características principales
Baja tensión	Hasta 1.000 V en CA / 1.500 V en CD	Iluminación, motores pequeños, contactos, sistemas auxiliares	Mayor cantidad de circuitos, protecciones termomagnéticas
Media tensión	De 1 kV a 36 kV	Alimentación de subestaciones, motores de gran potencia	Requiere celdas de seccionamiento y transformadores dedicados
Alta tensión	Superior a 36 kV	Grandes complejos industriales, plantas de generación	Subestaciones blindadas, distancias de seguridad amplias
Áreas clasificadas	Variable según la zona	Plantas petroquímicas, refinerías, minas, industrias químicas	Equipos a prueba de explosión, sellado hermético, materiales especiales
Instalaciones de emergencia	Generalmente baja tensión	Sistemas de respaldo, iluminación de evacuación, equipos críticos	Plantas de emergencia, UPS, transferencia automática

Instalaciones de baja tensión

Las instalaciones de baja tensión son las más comunes dentro de cualquier planta industrial. Operan con voltajes que no superan los 1.000 V en corriente alterna y alimentan la mayor parte de los equipos.

En esta categoría se encuentran los circuitos de iluminación, contactos de fuerza, motores de baja potencia y sistemas de control. Representan aproximadamente el 70 % de los circuitos en una instalación industrial típica.

El diseño en baja tensión exige calcular con precisión la caída de tensión en cada alimentador. Un error en este cálculo puede provocar que los equipos no funcionen correctamente.

Instalaciones de media y alta tensión

Las instalaciones de media tensión operan entre 1 kV y 36 kV. Se utilizan para alimentar subestaciones internas, motores de gran capacidad y líneas de distribución dentro de complejos industriales extensos.

En plantas con demandas superiores a 1 MW, la compañía suministradora entrega la energía en media tensión. Esto obliga a instalar transformadores reductores para alimentar los equipos de baja tensión.

El personal que trabaja con media y alta tensión debe estar certificado y seguir protocolos estrictos. Los riesgos de arco eléctrico y electrocución aumentan significativamente en estos niveles de voltaje.

El diseño debe contemplar distancias de seguridad, enclavamientos mecánicos y eléctricos, sistemas de puesta a tierra y equipos de maniobra con capacidad de interrupción adecuada.

Instalaciones en áreas clasificadas o peligrosas

Las áreas clasificadas son zonas donde existen gases inflamables, vapores combustibles, polvos explosivos o fibras volátiles. La instalación eléctrica en estos entornos requiere un tratamiento especial.

Las normas clasifican estas áreas según la probabilidad de presencia de sustancias peligrosas. En el sistema norteamericano se usan clases, divisiones y grupos. En el sistema IEC se emplean zonas (0, 1 y 2 para gases; 20, 21 y 22 para polvos).

Todos los equipos instalados en estas zonas deben contar con certificaciones específicas. Los sellos más reconocidos son ATEX (europeo) e IECEx (internacional).

El cableado se realiza con tubería rígida sellada, prensaestopas certificados y cajas de conexión a prueba de explosión. No se permite el uso de equipos convencionales bajo ninguna circunstancia en estas áreas.

Normativa aplicable al diseño eléctrico industrial

El diseño de instalaciones eléctricas industriales está regulado por múltiples normas técnicas. Estas establecen los requisitos mínimos de seguridad, calidad y funcionamiento que debe cumplir cada instalación.

Conocer la normativa vigente es fundamental antes de iniciar cualquier proyecto. Su incumplimiento puede generar sanciones, accidentes y la imposibilidad de obtener permisos de operación.

Normas NOM para instalaciones eléctricas en México

En México, la norma principal es la NOM-001-SEDE. Esta regula las instalaciones destinadas al uso de energía eléctrica en todas sus aplicaciones, incluyendo la industria.

La NOM-001-SEDE establece criterios para cableado, protecciones, puesta a tierra, canalizaciones y equipos especiales. Se actualiza periódicamente para incorporar avances tecnológicos y lecciones aprendidas.

Otra norma relevante es la NOM-029-STPS, que regula el mantenimiento de instalaciones eléctricas en centros de trabajo. Define las condiciones de seguridad para quienes realizan labores de mantenimiento eléctrico.

También aplica la NOM-022-STPS sobre electricidad estática. Esta es especialmente importante en plantas que manejan sustancias inflamables o explosivas.

Estándares internacionales IEC y NEC

Además de las normas mexicanas, existen estándares internacionales que complementan y refuerzan el diseño eléctrico industrial. Los más utilizados son los siguientes:

• IEC 60364: Establece los requisitos para instalaciones eléctricas de baja tensión en edificios e industrias. Cubre protección contra choques eléctricos, sobrecargas y cortocircuitos.
• IEC 61439: Define las especificaciones para conjuntos de aparamenta de baja tensión, como tableros de distribución y centros de control de motores.
• IEC 60076: Regula el diseño, fabricación y pruebas de transformadores de potencia utilizados en subestaciones industriales.
• NEC (NFPA 70): Es el Código Eléctrico Nacional de Estados Unidos. Muchas industrias en Latinoamérica lo adoptan como referencia técnica complementaria.
• IEEE 141 (Red Book): Proporciona prácticas recomendadas para la distribución eléctrica en plantas industriales y comerciales.
• IEEE 242 (Buff Book): Se enfoca en la coordinación de protecciones en sistemas industriales, un aspecto crítico del diseño.
• IEEE 399 (Brown Book): Cubre análisis de sistemas de potencia industrial, incluyendo estudios de cortocircuito y flujo de carga.

Regulaciones de seguridad y protección laboral

Las regulaciones de seguridad van más allá del aspecto técnico. Se enfocan en proteger la integridad física de los trabajadores que operan y mantienen los sistemas eléctricos.

La NFPA 70E es una referencia fundamental en materia de seguridad eléctrica en el lugar de trabajo. Define los niveles de energía incidente por arco eléctrico y el equipo de protección personal requerido.

En México, la Secretaría del Trabajo y Previsión Social (STPS) emite normas complementarias. Estas obligan a los centros de trabajo a implementar procedimientos de bloqueo y etiquetado (LOTO) durante intervenciones eléctricas.

Todo proyecto de diseño eléctrico industrial debe contemplar estas regulaciones desde la etapa de ingeniería. Incorporar la seguridad desde el diseño reduce significativamente los riesgos operativos.

Etapas del diseño de instalaciones eléctricas industriales

El proceso de diseño se desarrolla en fases secuenciales. Cada etapa genera entregables que alimentan la siguiente, asegurando coherencia técnica en todo el proyecto.

Etapa	Descripción	Entregables principales
1. Levantamiento de información	Recopilación de datos sobre el proceso productivo, equipos, layout de planta y requerimientos del cliente.	Lista de cargas, planos arquitectónicos, especificaciones de equipos.
2. Estudio de factibilidad	Análisis de la viabilidad técnica y económica del suministro eléctrico para la demanda proyectada.	Informe de factibilidad, punto de acometida, presupuesto preliminar.
3. Ingeniería conceptual	Definición del esquema general del sistema eléctrico: niveles de tensión, topología y filosofía de operación.	Diagrama unifilar general, criterios de diseño.
4. Ingeniería básica	Cálculo de cargas, dimensionamiento de equipos principales, selección de transformadores y tableros.	Memorias de cálculo, diagramas unifilares detallados, cuadros de carga.
5. Ingeniería de detalle	Elaboración de planos constructivos, diagramas de conexiones, rutas de canalizaciones y especificaciones completas.	Planos eléctricos, listas de materiales, especificaciones técnicas de compra.
6. Revisión y aprobación	Verificación del cumplimiento normativo y validación por parte del cliente y autoridades competentes.	Dictamen de verificación, permisos de operación.
7. Supervisión de obra	Seguimiento durante la construcción para asegurar que la instalación se ejecute conforme al diseño.	Reportes de supervisión, pruebas de aceptación, planos as-built.

Saltarse alguna de estas etapas puede generar errores costosos durante la construcción. La ingeniería de detalle es la fase donde se define cada cable, cada protección y cada ruta de canalización.

Componentes de una instalación eléctrica industrial

Una instalación eléctrica industrial está formada por múltiples elementos que trabajan de manera coordinada. A continuación se describen los componentes más importantes:

• Acometida eléctrica: Es el punto de conexión entre la red del suministrador y la instalación de la planta. Define la capacidad máxima de energía disponible.
• Subestación eléctrica: Transforma la tensión de suministro al nivel requerido por los equipos de la planta. Contiene transformadores, cuchillas, apartarrayos y equipos de medición.
• Tableros de distribución: Reciben la energía del transformador y la distribuyen hacia los circuitos derivados mediante interruptores y barras conductoras.
• Centros de control de motores (CCM): Agrupan los arrancadores, contactores y protecciones de los motores en un solo gabinete organizado por secciones.
• Conductores eléctricos: Cables de cobre o aluminio que transportan la corriente desde la fuente hasta cada equipo. Se seleccionan según capacidad de conducción y caída de tensión.
• Canalizaciones: Charolas portacables, tubería conduit, ductos subterráneos y bandejas que protegen y organizan el cableado dentro de la planta.
• Dispositivos de protección: Interruptores termomagnéticos, fusibles, relevadores de sobrecorriente y diferenciales que aíslan fallas para evitar daños mayores.
• Sistema de tierra: Red de electrodos, conductores de enlace y malla de tierra que protege al personal y a los equipos contra descargas y fallas a tierra.
• Equipos de medición: Medidores de energía, analizadores de redes y transductores que registran el consumo y la calidad de la energía eléctrica.
• Sistemas de emergencia: Plantas de generación de respaldo, transferencias automáticas y UPS que garantizan la continuidad del suministro ante cortes.

Transformadores y subestaciones eléctricas

El transformador es el corazón de la subestación industrial. Su función es reducir o elevar la tensión según las necesidades de la planta.

Existen dos tipos principales: transformadores tipo seco y transformadores sumergidos en aceite. Los de tipo seco se usan en interiores por su menor riesgo de incendio. Los de aceite ofrecen mayor capacidad y mejor refrigeración.

La subestación incluye también equipos de seccionamiento y protección. Las cuchillas de operación permiten aislar el transformador para mantenimiento, mientras que los apartarrayos protegen contra sobretensiones atmosféricas.

El dimensionamiento del transformador depende de la demanda total de la planta, considerando factores de diversidad y crecimiento futuro. Sobredimensionar excesivamente un transformador genera pérdidas en vacío innecesarias.

Tableros de distribución y centros de carga

Los tableros de distribución son el punto donde la energía se reparte hacia las diferentes áreas de la planta. Su diseño debe permitir una operación segura y un mantenimiento accesible.

En la industria se utilizan tableros autosoportados con barras de cobre de alta capacidad. Estos tableros pueden manejar corrientes de hasta 6.000 amperios en sus versiones más robustas.

Los centros de carga son versiones más compactas que alimentan circuitos de menor demanda. Se instalan cerca de los puntos de consumo para reducir la longitud de los alimentadores.

La coordinación entre tableros es esencial. Cada interruptor debe estar calibrado para actuar antes que el dispositivo aguas arriba, aislando solo la sección afectada por una falla.

Conductores, canalizaciones y ductos

La selección de conductores es una de las tareas más críticas del diseño. Un conductor mal dimensionado genera sobrecalentamiento, caída de tensión excesiva y riesgo de incendio.

En la industria se utilizan conductores de cobre para circuitos de control y baja potencia. Para alimentadores principales de gran longitud, el aluminio es una alternativa viable por su menor costo.

Las canalizaciones protegen los cables contra daños mecánicos, humedad y agentes químicos. Las charolas tipo escalera son las más usadas en plantas industriales por su ventilación natural y facilidad de instalación.

Cuando necesites profundizar en los criterios de selección, el tema de dimensionamiento de conductores eléctricos cubre los métodos y tablas de referencia más utilizados en la práctica.

Sistemas de control y automatización

Los sistemas de control permiten operar los equipos eléctricos de forma automatizada. Incluyen PLCs, variadores de frecuencia, sensores, actuadores y redes de comunicación industrial.

La automatización reduce la intervención humana en procesos repetitivos y mejora la precisión de las operaciones. Esto se traduce en mayor productividad y menor riesgo de errores.

Los variadores de frecuencia son especialmente importantes en el diseño eléctrico. Permiten controlar la velocidad de los motores, reduciendo el consumo energético en aplicaciones como bombeo y ventilación.

El diseño del sistema de control debe integrarse con el diseño eléctrico de potencia. Ambos comparten canalizaciones, tableros y referencias de tierra, por lo que la coordinación entre disciplinas es indispensable.

Cálculo de cargas y dimensionamiento eléctrico

El cálculo de cargas es la base de todo diseño eléctrico industrial. Determina la potencia total que debe suministrar el sistema y condiciona la selección de cada componente.

Un error en el cálculo de cargas se arrastra a todo el proyecto. Si la demanda se subestima, los equipos operarán sobrecargados. Si se sobreestima, la inversión será innecesariamente alta.

Métodos para determinar la demanda eléctrica

Existen varios métodos reconocidos para calcular la demanda eléctrica en plantas industriales. La elección depende del tipo de información disponible y de la etapa del proyecto:

• Método de suma de cargas individuales: Se suman las potencias nominales de todos los equipos y se aplican factores de demanda según la norma NOM-001-SEDE o el NEC.
• Método de demanda máxima registrada: Se utilizan datos históricos de medidores de energía para determinar el pico de consumo real de la planta.
• Método de watts por metro cuadrado: Se aplica un valor de densidad de carga según el tipo de industria (ligera, mediana o pesada). Es útil en etapas conceptuales.
• Método de factor de diversidad: Reconoce que no todos los equipos operan simultáneamente. Aplica un factor menor a 1 para reducir la suma aritmética total.
• Método de simulación computacional: Se utilizan software especializados que modelan el comportamiento del sistema bajo diferentes escenarios de operación.

En la práctica, lo más confiable es combinar dos o más métodos para validar los resultados y minimizar la incertidumbre.

Factor de potencia y técnicas de corrección

El factor de potencia indica qué porcentaje de la energía que consume una planta se convierte en trabajo útil. Un factor de potencia bajo significa que la instalación desperdicia energía reactiva.

Las compañías eléctricas penalizan a los usuarios industriales con factor de potencia inferior a 0,9. Esta penalización se refleja directamente en la factura eléctrica mensual.

Si deseas profundizar en este tema, el artículo sobre corrección del factor de potencia explica con detalle cada técnica y sus criterios de selección.

Dimensionamiento de conductores y dispositivos de protección

El dimensionamiento de conductores implica verificar dos criterios fundamentales: la capacidad de conducción de corriente (ampacidad) y la caída de tensión máxima permitida.

La norma establece que la caída de tensión no debe superar el 3 % en circuitos derivados ni el 5 % en el total del sistema (acometida + alimentadores + derivados).

Para verificar que los cables soportan las condiciones de operación, resulta necesario realizar el cálculo de caída de tensión en cables, especialmente en alimentadores de gran longitud.

Los dispositivos de protección se seleccionan considerando la corriente nominal del circuito, la corriente de cortocircuito disponible y las curvas de operación tiempo-corriente del fabricante.

Sistemas de protección eléctrica industrial

Los sistemas de protección son la línea de defensa contra fallas eléctricas. Su función es detectar condiciones anormales y aislar la sección afectada antes de que ocurra un daño.

En una instalación industrial, las protecciones deben estar coordinadas entre sí. Esto significa que la protección más cercana a la falla debe actuar primero, mientras las demás permanecen en espera como respaldo. A continuación se describen los principales sistemas de protección:

• Protección contra sobrecorriente: Detecta corrientes superiores a la nominal del circuito. Se implementa mediante interruptores termomagnéticos, fusibles o relevadores de sobrecorriente.
• Protección contra cortocircuito: Actúa ante corrientes de falla muy elevadas, interrumpiendo el circuito en milisegundos para evitar daños térmicos y mecánicos en conductores y equipos.
• Protección diferencial: Compara la corriente que entra y sale de un equipo. Si detecta una diferencia, indica una fuga a tierra o falla interna y dispara la protección instantáneamente.
• Protección contra sobretensiones: Los apartarrayos y supresores de picos desvían las sobretensiones transitorias hacia tierra, protegiendo equipos electrónicos sensibles.
• Protección de falla a tierra: Detecta corrientes que escapan del circuito hacia la estructura metálica o el terreno. Es esencial para prevenir electrocuciones.
• Protección por bajo voltaje: Desconecta cargas críticas cuando la tensión cae por debajo de un umbral definido, evitando daños en motores y equipos de control.
• Sistema de puesta a tierra: Proporciona un camino de baja impedancia para disipar corrientes de falla. Un sistema de puesta a tierra eléctrica correctamente diseñado es indispensable en toda planta industrial.

Si necesitas conocer a fondo cómo se diseñan y coordinan estos dispositivos, el contenido sobre protecciones eléctricas industriales aborda cada tipo con mayor profundidad técnica.

Software y herramientas para el diseño eléctrico

El uso de software especializado permite realizar cálculos complejos, generar planos y simular el comportamiento del sistema eléctrico bajo diferentes condiciones. A continuación se presentan las herramientas más utilizadas en la industria:

• AutoCAD Electrical: Es la herramienta estándar para elaborar planos eléctricos, diagramas unifilares, esquemas de control y rutas de cableado. Cuenta con bibliotecas de símbolos normalizados.
• ETAP: Software de análisis de sistemas de potencia. Permite estudios de flujo de carga, cortocircuito, coordinación de protecciones, arranque de motores y estabilidad transitoria.
• SKM PowerTools: Similar a ETAP, es ampliamente usado para análisis de cortocircuito, coordinación de protecciones y cálculo de arco eléctrico según NFPA 70E.
• EPLAN Electric P8: Plataforma de ingeniería para el diseño de diagramas eléctricos, generación automática de listas de materiales y documentación de proyectos completos.
• DIALux: Herramienta gratuita para el diseño de sistemas de iluminación industrial. Calcula niveles de iluminancia y permite simular diferentes configuraciones de luminarias.
• MATLAB/Simulink: Se utiliza para modelar y simular sistemas de control, electrónica de potencia y respuesta dinámica de redes eléctricas industriales.
• Revit MEP: Software BIM que integra el diseño eléctrico con las disciplinas mecánica y de plomería en un modelo tridimensional coordinado.

La selección del software depende del alcance del proyecto y del tipo de análisis requerido. En proyectos grandes, es común utilizar varias herramientas de forma complementaria.

Errores comunes en el diseño eléctrico industrial

Muchos problemas en las instalaciones industriales se originan en la etapa de diseño. Identificar estos errores a tiempo evita sobrecostos, retrasos y riesgos de seguridad.

Error común	Consecuencia	Cómo evitarlo
Subestimar la demanda eléctrica	Equipos sobrecargados, disparos frecuentes, acortamiento de vida útil.	Realizar un inventario completo de cargas y aplicar factores de crecimiento futuro.
No considerar la corriente de arranque de motores	Disparos de protecciones durante el arranque, caídas de tensión momentáneas.	Dimensionar protecciones y conductores considerando la corriente de arranque (6 a 8 veces la nominal).
Ignorar el factor de potencia	Penalizaciones tarifarias, sobrecarga de transformadores y conductores.	Incluir bancos de capacitores desde la etapa de diseño y calcular la potencia reactiva requerida.
Mala coordinación de protecciones	Disparo del interruptor principal ante una falla menor, dejando sin energía toda la planta.	Hacer estudios de coordinación con curvas tiempo-corriente y software especializado.
Canalizaciones subdimensionadas	Cables apretados, sobrecalentamiento, dificultad para futuras ampliaciones.	Respetar el porcentaje de llenado máximo (40 % para tres o más conductores, según norma).
Sistema de tierra inadecuado	Riesgo de electrocución, daños en equipos electrónicos, fallas intermitentes.	Diseñar la malla de tierra según IEEE 80 y verificar la resistividad del terreno.
No prever espacio para mantenimiento	Dificultad para acceder a tableros, transformadores y equipos de maniobra.	Respetar las distancias de seguridad y espacios de trabajo definidos por la norma.
Omitir el estudio de cortocircuito	Protecciones con capacidad interruptiva insuficiente que pueden explotar ante una falla.	Calcular las corrientes de cortocircuito en cada punto del sistema y seleccionar protecciones acordes.
Usar planos desactualizados como referencia	Discrepancias entre el diseño y la instalación real, riesgos durante el mantenimiento.	Mantener planos as-built actualizados después de cada modificación.
No considerar armónicos en el sistema	Sobrecalentamiento de transformadores y conductores, fallas en equipos sensibles.	Incluir filtros de armónicos cuando la carga no lineal supere el 25 % de la demanda total.

Preguntas frecuentes

¿Cuáles son las fases del diseño eléctrico industrial?

El proceso se desarrolla en varias etapas que van desde el levantamiento de información hasta la supervisión de obra. Primero se recopilan datos sobre el proceso productivo y los equipos que se instalarán. Luego se elabora la ingeniería conceptual, donde se define la topología general del sistema. Después viene la ingeniería básica con cálculos de cargas y selección de equipos principales. Finalmente, la ingeniería de detalle produce los planos constructivos, listas de materiales y especificaciones técnicas que guían la construcción.

¿Qué normas rigen las instalaciones eléctricas industriales?

La normativa varía según el país, pero en México la referencia principal es la NOM-001-SEDE, que establece los requisitos técnicos para todas las instalaciones eléctricas. A nivel internacional, la serie IEC 60364 cubre instalaciones de baja tensión, mientras que el NEC (NFPA 70) es ampliamente adoptado como referencia complementaria. También aplican las normas IEEE de la serie de libros de colores, que abordan temas como distribución industrial, coordinación de protecciones y análisis de sistemas de potencia.

¿Qué software se usa para diseñar instalaciones eléctricas?

Los programas más utilizados en el sector industrial incluyen AutoCAD Electrical para la elaboración de planos y diagramas, ETAP y SKM PowerTools para análisis de sistemas de potencia, y EPLAN Electric P8 para la documentación completa de proyectos eléctricos. Para iluminación se emplea DIALux, y para modelado BIM se utiliza Revit MEP. La elección depende del alcance del proyecto, ya que las plantas grandes suelen requerir varias herramientas trabajando de forma coordinada para cubrir todos los aspectos del diseño.

¿Cuánto cuesta el diseño de una instalación eléctrica industrial?

El costo varía considerablemente según la complejidad del proyecto, la capacidad instalada, el nivel de tensión y los estudios complementarios requeridos. Como referencia general, los honorarios de ingeniería pueden representar entre el 3 % y el 8 % del costo total de la instalación eléctrica. Una planta pequeña con demanda de 200 kW tendrá costos de diseño muy diferentes a los de un complejo industrial de varios megavatios. Solicitar cotizaciones a firmas de ingeniería especializadas es la forma más precisa de obtener un presupuesto real.

¿Qué profesional realiza el diseño eléctrico industrial?

El responsable principal es el ingeniero electricista o ingeniero eléctrico con experiencia en sistemas de potencia industrial. Este profesional debe conocer la normativa vigente, dominar herramientas de cálculo y software especializado, y tener capacidad para coordinar su trabajo con otras disciplinas como mecánica, civil e instrumentación. En proyectos de gran envergadura, interviene un equipo multidisciplinario liderado por un ingeniero de proyecto que supervisa la coherencia técnica de todo el diseño.

¿Es obligatorio contar con una subestación eléctrica propia en una planta industrial?

No siempre es obligatorio, pero sí es necesario cuando la demanda de la planta supera la capacidad de suministro en baja tensión de la compañía distribuidora. Generalmente, cuando la demanda contratada excede los 100 kVA, el suministro se entrega en media tensión y la planta debe instalar su propia subestación con transformador reductor. La subestación también ofrece ventajas operativas como mayor control sobre la calidad de energía, facilidad para instalar protecciones propias y menor dependencia de la infraestructura pública.

¿Cada cuánto tiempo se debe actualizar el diseño eléctrico de una planta en operación?

No existe una periodicidad fija establecida por la norma, pero se recomienda revisar el diseño cada vez que se incorporen nuevos equipos, se modifiquen líneas de producción o se detecten condiciones de operación fuera de los parámetros originales. También es conveniente realizar una auditoría eléctrica integral al menos cada cinco años para verificar que los equipos, protecciones y conductores siguen siendo adecuados para la demanda actual. Mantener los planos actualizados facilita enormemente cualquier intervención futura.

¿Qué pasa si una instalación industrial no cumple con la normativa eléctrica vigente?

Las consecuencias pueden ser graves tanto en lo legal como en lo operativo. Las autoridades pueden imponer multas, clausuras parciales o totales del centro de trabajo, especialmente después de una inspección de verificación. Desde el punto de vista técnico, una instalación fuera de norma tiene mayor probabilidad de sufrir fallas, incendios y accidentes laborales. Además, las aseguradoras pueden negar coberturas si se demuestra que la instalación no cumplía con los estándares al momento de un siniestro.

¿Cómo se determina el calibre de cable adecuado para un motor industrial?

El calibre se determina considerando la corriente de plena carga del motor, que se obtiene de las tablas de la norma o de los datos de placa del fabricante. A esa corriente se le aplica un factor de 1,25 según la NOM-001-SEDE para motores de servicio continuo. Con ese valor ajustado se consultan las tablas de ampacidad, considerando el tipo de aislamiento, la temperatura ambiente y el número de conductores en la canalización. Finalmente, se verifica que la caída de tensión no exceda los límites permitidos.

¿Qué diferencia hay entre un estudio de cortocircuito y un estudio de coordinación de protecciones?

El estudio de cortocircuito calcula las corrientes máximas y mínimas de falla en cada punto del sistema eléctrico. Estos valores se usan para verificar que los equipos y conductores soporten los esfuerzos térmicos y mecánicos durante una falla. El estudio de coordinación de protecciones, en cambio, ajusta los tiempos y umbrales de disparo de cada dispositivo de protección para que actúen de forma selectiva. Ambos estudios son complementarios y resultan indispensables para garantizar la seguridad y confiabilidad del sistema eléctrico.

Conclusión

A lo largo de este artículo has podido conocer los aspectos fundamentales que intervienen en el diseño de instalaciones eléctricas industriales. Desde los tipos de instalaciones y la normativa aplicable hasta los componentes, cálculos y sistemas de protección, cada elemento forma parte de un proceso integral que requiere conocimiento técnico y atención al detalle.

Los puntos clave que puedes tener presentes son el correcto cálculo de cargas como punto de partida, la importancia de cumplir con las normas vigentes, la selección adecuada de equipos y conductores, y la coordinación de protecciones para garantizar la seguridad operativa. Estos conocimientos te permiten comprender cómo funciona un sistema eléctrico industrial y qué criterios técnicos lo respaldan.

El diseño eléctrico industrial es un campo amplio y en constante evolución que combina ingeniería, normativa y tecnología. En este sitio web encontrarás más contenidos relacionados con cada uno de los temas tratados, para que puedas seguir profundizando y fortaleciendo tu formación en esta disciplina.

Sigue aprendiendo:
