Subestaciones eléctricas

¿Qué es una subestación eléctrica?

Una subestación eléctrica es una instalación que forma parte del sistema eléctrico de potencia. Su propósito es modificar los parámetros de la energía eléctrica para que pueda transportarse y distribuirse de manera eficiente. Sin ella, sería imposible llevar electricidad desde una central generadora hasta los hogares o industrias.

Estas instalaciones agrupan equipos, estructuras y dispositivos interconectados. Todos trabajan en conjunto para recibir energía, transformarla, controlarla y redirigirla hacia diferentes puntos de la red. Es como una estación intermedia donde la electricidad cambia de «formato» según la necesidad.

El concepto abarca mucho más que un simple transformador en un poste. Una subestación puede ocupar desde unos pocos metros cuadrados hasta varias hectáreas, dependiendo de su capacidad y nivel de voltaje. Las más grandes manejan tensiones de cientos de miles de voltios.

Dentro del campo de la ingeniería eléctrica, estas instalaciones representan uno de los pilares fundamentales. Sin subestaciones no existiría un sistema eléctrico interconectado, ya que la energía generada no podría adaptarse a las condiciones requeridas para su transporte a larga distancia.

Cada subestación se diseña según la función específica que debe cumplir dentro de la red. Algunas elevan la tensión para transmitir energía a grandes distancias. Otras la reducen para que llegue a niveles seguros de uso residencial o comercial.

El nivel de tensión que manejan puede variar desde 13,8 kV hasta 400 kV o más. Esto depende de la etapa del sistema eléctrico en la que se ubiquen: generación, transmisión, subtransmisión o distribución.

Además de transformar voltaje, estas instalaciones permiten conectar y desconectar líneas. También protegen el sistema ante fallas como cortocircuitos, sobrecargas o descargas atmosféricas. Todo esto ocurre de forma coordinada mediante equipos especializados.

En términos sencillos, una subestación es el punto donde la electricidad se prepara para continuar su viaje. Es comparable a una terminal de transporte donde los pasajeros cambian de vehículo para llegar a su destino final.

Funciones de las subestaciones en el sistema eléctrico

Las subestaciones eléctricas cumplen varias funciones esenciales para que la red opere correctamente. A continuación se presentan las más importantes:

• Transformación de tensión: Elevan o reducen el voltaje para adecuarlo a cada etapa del sistema, ya sea transmisión, subtransmisión o distribución.
• Maniobra de circuitos: Permiten conectar, desconectar y transferir cargas entre diferentes líneas y equipos de forma controlada.
• Seccionamiento de la red: Aíslan tramos específicos del sistema para hacer trabajos de mantenimiento sin afectar el suministro general.
• Protección contra fallas: Detectan y eliminan cortocircuitos, sobrecargas y perturbaciones que podrían dañar equipos o provocar apagones.
• Medición y monitoreo: Registran variables como corriente, voltaje, potencia y frecuencia para supervisar el estado del sistema en tiempo real.
• Regulación de voltaje: Mantienen los niveles de tensión dentro de rangos aceptables para garantizar la calidad del servicio eléctrico.
• Interconexión de redes: Conectan diferentes zonas del sistema eléctrico, lo que permite compartir recursos de generación entre regiones.

Transformación de niveles de tensión

La transformación de tensión es la función más conocida de estas instalaciones. Consiste en modificar el voltaje de la energía eléctrica mediante transformadores de potencia que elevan o reducen la tensión según lo requiera cada etapa del sistema.

Cuando la energía sale de una central generadora, normalmente lo hace a voltajes entre 11 kV y 25 kV. Esos niveles no son eficientes para transportar electricidad a cientos de kilómetros. Por eso, una subestación elevadora incrementa la tensión hasta 115 kV, 230 kV o incluso 400 kV.

¿Por qué se eleva tanto el voltaje? Porque a mayor tensión, menores son las pérdidas de energía durante el transporte. Esto se debe a que la corriente disminuye proporcionalmente, y las pérdidas por calentamiento en los conductores dependen directamente de la corriente.

Cuando la energía llega cerca de las zonas de consumo, otras subestaciones reducen gradualmente la tensión. Primero bajan a niveles de subtransmisión (entre 34,5 kV y 69 kV) y finalmente a distribución (13,8 kV o 23 kV). Desde allí, los transformadores eléctricos de distribución la reducen a 120 V o 240 V para uso residencial.

Maniobra y seccionamiento de circuitos

La maniobra consiste en la capacidad de conectar o desconectar circuitos dentro de la subestación. Se realiza mediante interruptores de potencia y seccionadores que permiten modificar la configuración de la red según las necesidades operativas.

El seccionamiento permite aislar un tramo específico del sistema sin interrumpir el suministro en las demás zonas. Esto resulta fundamental durante labores de mantenimiento o ante la necesidad de reparar un equipo averiado.

Por ejemplo, si un transformador necesita mantenimiento, los operadores abren los seccionadores correspondientes para aislarlo. Mientras tanto, la carga se transfiere a otro transformador o a otra línea. Así se evitan apagones innecesarios.

Estas maniobras pueden ejecutarse de forma manual, remota o automática. Las subestaciones modernas cuentan con sistemas de control que permiten operar los equipos desde un centro de despacho a kilómetros de distancia.

Protección del sistema eléctrico de potencia

La protección es una función crítica. Su objetivo es detectar condiciones anormales y aislar rápidamente la zona afectada para evitar daños mayores en equipos y en la red.

Las fallas más comunes incluyen cortocircuitos, sobrecargas, sobretensiones por descargas atmosféricas y oscilaciones de potencia. Cada una de ellas requiere una respuesta específica y extremadamente rápida, generalmente en milisegundos.

Para lograrlo, las subestaciones utilizan relés de protección que monitorean permanentemente las variables eléctricas. Cuando detectan una anomalía, envían una señal al interruptor de potencia correspondiente para que abra el circuito y aísle la falla.

Los sistemas de protección están diseñados con redundancia. Si el dispositivo principal no opera, existe un respaldo que actúa en su lugar. Esta filosofía de protección primaria y de respaldo garantiza la continuidad del servicio incluso ante fallos internos del propio sistema de protección.

Tipos de subestaciones eléctricas

Existen diferentes maneras de clasificar estas instalaciones. Las más habituales se agrupan según tres criterios principales:

• Según su función: Pueden ser elevadoras, de transmisión, de distribución o de maniobra, dependiendo del papel que desempeñan dentro de la cadena eléctrica.
• Según el tipo de instalación: Varían en función de su construcción física: convencionales a la intemperie, encapsuladas en gas (GIS) o compactas de interior.
• Según el nivel de tensión: Se clasifican por el rango de voltaje que manejan, desde baja tensión hasta extra alta tensión.

Clasificación según su función

La función que cumple una subestación dentro del sistema eléctrico determina su diseño, equipamiento y ubicación. A continuación se describen las categorías principales.

Subestaciones elevadoras o de generación

Estas subestaciones se ubican junto a las centrales de generación. Su misión es elevar la tensión producida por los generadores hasta niveles adecuados para la transmisión a larga distancia.

Los generadores eléctricos industriales de las centrales suelen producir energía a tensiones entre 11 kV y 25 kV. La subestación elevadora transforma ese voltaje a rangos de 115 kV, 230 kV o 400 kV, según la capacidad del sistema de transmisión.

Sin esta elevación, las pérdidas de energía serían enormes y el transporte resultaría económicamente inviable. Por ello, estas subestaciones son el primer eslabón del sistema después de la generación.

Subestaciones de transmisión

Se encuentran en puntos estratégicos de la red de transmisión. Su función es interconectar diferentes líneas de alta tensión y permitir la transferencia de grandes bloques de energía entre regiones.

Generalmente, manejan tensiones de 115 kV, 230 kV o superiores. No siempre transforman el voltaje; en algunos casos, solo realizan funciones de maniobra e interconexión entre líneas del mismo nivel de tensión.

Son instalaciones de gran tamaño, con múltiples bahías de línea e interruptores. Su diseño prioriza la confiabilidad, ya que una falla en este nivel puede afectar a miles o millones de usuarios.

Subestaciones de distribución

Estas instalaciones reciben energía de la red de subtransmisión y reducen la tensión a niveles aptos para alimentar las redes de distribución urbana y rural. Los voltajes de salida típicos son 13,8 kV o 23 kV.

Desde la subestación de distribución, la energía se reparte a través de alimentadores que recorren calles y avenidas. En cada punto de consumo, transformadores más pequeños hacen la última reducción a 120 V o 240 V.

Son las subestaciones más numerosas dentro del sistema eléctrico. Se encuentran distribuidas por toda la zona urbana, muchas veces integradas discretamente en el entorno.

Subestaciones de maniobra o seccionamiento

No transforman tensión. Su función exclusiva es conectar, desconectar y redistribuir la energía entre diferentes líneas y circuitos del mismo nivel de voltaje.

Son especialmente útiles en nodos donde convergen varias líneas de transmisión. Permiten realizar transferencias de carga, aislar tramos para mantenimiento y reconfigurar la red ante contingencias sin modificar el voltaje.

Clasificación según el tipo de instalación

El diseño constructivo de la subestación depende del espacio disponible, las condiciones ambientales y el presupuesto. Existen tres tipos principales.

Subestaciones tipo intemperie o convencionales

Son las más comunes. Todos los equipos se instalan al aire libre sobre estructuras metálicas y bases de concreto. Requieren amplias superficies de terreno debido a las distancias de seguridad entre equipos energizados.

Su ventaja principal es el menor costo inicial comparado con otras tecnologías. Además, facilitan el acceso para labores de inspección y mantenimiento. Sin embargo, están expuestas a condiciones climáticas como lluvia, polvo, salinidad y contaminación.

Subestaciones encapsuladas o blindadas (GIS)

En este tipo, los equipos están encerrados dentro de envolventes metálicas llenas de gas SF₆ (hexafluoruro de azufre). Este gas posee excelentes propiedades aislantes, lo que permite reducir drásticamente las dimensiones de la instalación.

Las subestaciones GIS ocupan entre un 10 % y un 20 % del espacio que requeriría una convencional equivalente. Son ideales para zonas urbanas densas, áreas con alta contaminación ambiental o lugares donde el terreno tiene un costo muy elevado.

Su principal desventaja es el costo de inversión significativamente mayor. No obstante, sus costos de mantenimiento son menores y su vida útil suele ser más prolongada.

Subestaciones compactas y de interior

Las subestaciones compactas combinan tecnologías convencionales y encapsuladas para lograr un balance entre espacio y costo. Utilizan equipos modulares que integran varias funciones en un solo dispositivo.

Las de interior se instalan dentro de edificios o recintos cerrados. Se emplean frecuentemente en zonas residenciales, centros comerciales o áreas industriales donde el impacto visual debe minimizarse.

En ambos casos, la reducción de espacio es notable respecto a las convencionales, aunque no tan extrema como en las GIS. Son una opción intermedia muy utilizada en redes de distribución.

Clasificación según el nivel de tensión

El voltaje que maneja una subestación define su categoría dentro del sistema. A continuación se presentan los rangos más utilizados:

• Baja tensión (BT): Hasta 1 kV. Se aplica en instalaciones finales de consumo, como edificios y pequeñas industrias.
• Media tensión (MT): Entre 1 kV y 34,5 kV. Es el rango típico de las redes de distribución urbana y rural.
• Alta tensión (AT): Entre 34,5 kV y 230 kV. Se utiliza en subtransmisión y transmisión regional.
• Extra alta tensión (EAT): Superior a 230 kV, pudiendo alcanzar 400 kV o 765 kV. Se emplea en sistemas de transmisión troncal de grandes distancias.
• Ultra alta tensión (UAT): Por encima de 800 kV. Se encuentra en sistemas de transmisión en corriente continua (HVDC) para distancias superiores a 1.000 km.

La selección del nivel de tensión depende de la cantidad de energía que se debe transportar y la distancia involucrada. A mayor distancia y potencia, se necesitan tensiones más elevadas para mantener la eficiencia del sistema.

Componentes principales de una subestación eléctrica

Cada subestación está compuesta por diversos equipos que trabajan de forma coordinada. Conocer estos componentes permite entender cómo opera la instalación en su conjunto.

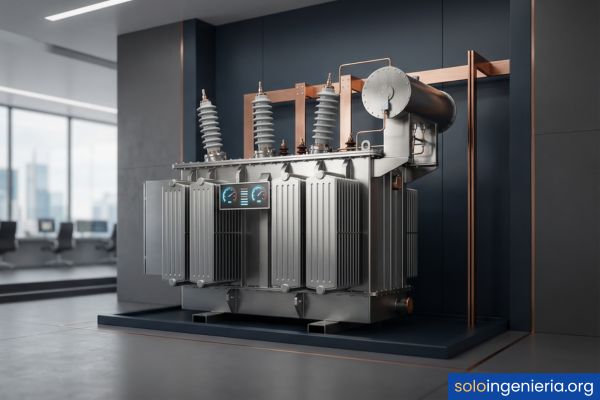

Transformadores de potencia

Son el corazón de toda subestación que realiza transformación de tensión. Su función es elevar o reducir el voltaje de la energía eléctrica mediante el principio de inducción electromagnética.

Están formados por un núcleo de acero al silicio y devanados de cobre o aluminio sumergidos en aceite aislante. El aceite cumple doble función: aislar eléctricamente los componentes internos y disipar el calor generado durante la operación.

Su capacidad se mide en MVA (megavoltamperios). Los transformadores de transmisión pueden alcanzar capacidades de 500 MVA o más, mientras que los de distribución suelen estar entre 5 MVA y 60 MVA.

Son equipos de alto costo y largos plazos de fabricación. Por eso, su protección y mantenimiento reciben atención prioritaria dentro de la operación de la subestación.

Interruptores de potencia

Estos dispositivos tienen la capacidad de abrir y cerrar circuitos bajo condiciones normales y de falla. Pueden interrumpir corrientes de cortocircuito de miles de amperios en fracciones de segundo.

Según el medio de extinción del arco eléctrico, se clasifican en interruptores de vacío, SF₆, aceite o aire comprimido. Los más utilizados actualmente son los de SF₆ y vacío por su confiabilidad y menor mantenimiento.

Cada interruptor está asociado a un relé de protección que le indica cuándo debe operar. Su velocidad de respuesta es fundamental para limitar el daño que una falla puede causar en el sistema.

Seccionadores y cuchillas desconectadoras

Los seccionadores son dispositivos de maniobra que permiten aislar visualmente un equipo o tramo del circuito. Solo deben operarse sin carga, es decir, cuando no circula corriente por ellos.

Su principal utilidad es garantizar un punto de apertura visible durante trabajos de mantenimiento. Esto brinda seguridad al personal que interviene equipos desenergizados, ya que puede verificar físicamente que el circuito está abierto.

Existen diferentes tipos: de apertura central, de apertura lateral, tipo pantógrafo y tipo semipantógrafo. La selección depende del diseño de la subestación y de las distancias disponibles.

Transformadores de instrumento (TC y TP)

Son dispositivos que reducen las magnitudes de corriente y tensión a valores manejables para los equipos de medición y protección. Se dividen en dos categorías principales.

Los transformadores de corriente (TC) reducen la corriente del circuito principal a valores normalizados, generalmente 1 A o 5 A. Los transformadores de potencial (TP) reducen la tensión a valores estándar de 115 V o 120 V.

Sin estos dispositivos, sería imposible medir y proteger circuitos que operan a miles de voltios y cientos de amperios. Proporcionan una réplica proporcional y segura de las variables del sistema primario.

Apartarrayos y protección contra sobretensiones

Los apartarrayos protegen los equipos de la subestación contra sobretensiones transitorias. Estas pueden originarse por descargas atmosféricas (rayos) o por maniobras de apertura y cierre de circuitos.

Funcionan desviando la corriente de sobretensión hacia tierra antes de que alcance niveles peligrosos para el aislamiento de los equipos. Actúan como una válvula de seguridad eléctrica.

Los más utilizados actualmente son los apartarrayos de óxido metálico (ZnO), que ofrecen una respuesta rápida y no tienen espacios de chispa. Se instalan en los puntos más vulnerables: entrada de líneas y terminales de transformadores.

Barras colectoras o buses

Las barras colectoras son conductores rígidos o flexibles que interconectan todos los circuitos de la subestación. Funcionan como el punto común de conexión donde convergen las líneas de entrada y salida.

Pueden ser de cobre o aluminio, y su sección se dimensiona para soportar la corriente nominal y las corrientes de cortocircuito. Su disposición define la configuración operativa de la subestación.

Las configuraciones más comunes son: barra simple, barra principal y transferencia, doble barra y anillo. Cada una ofrece diferentes niveles de flexibilidad y confiabilidad operativa.

Sistema de puesta a tierra

El sistema de tierras es fundamental para la seguridad de personas y equipos. Consiste en una red de conductores enterrados que limitan las tensiones de paso y de toque durante fallas a tierra.

Se construye con conductores de cobre desnudo formando una malla bajo toda la superficie de la subestación. A esta malla se conectan todas las estructuras metálicas, gabinetes, cercas perimetrales y neutros de equipos.

Un diseño inadecuado del sistema de tierras puede provocar accidentes fatales por electrocución. Por ello, su cálculo se realiza siguiendo normas estrictas como la IEEE 80.

Tableros de control, protección y medición

Los tableros concentran los dispositivos de control, protección y medición de la subestación. Desde ellos se supervisa el estado de cada equipo y se ejecutan las maniobras operativas.

Los tableros eléctricos industriales empleados en subestaciones alojan relés de protección, medidores multifunción, controladores de bahía y equipos de comunicación. Todo esto se instala en un edificio de control climatizado.

En subestaciones modernas, estos tableros se integran con sistemas digitales que permiten la supervisión y el control remoto desde centros de operación ubicados a grandes distancias.

¿Cómo funciona una subestación eléctrica?

El funcionamiento de una subestación implica la interacción coordinada de todos sus componentes. La energía ingresa por las líneas de entrada, atraviesa los equipos de maniobra y protección, pasa por los transformadores y sale hacia las líneas de distribución o transmisión.

Todo este proceso ocurre de forma simultánea y continua, las 24 horas del día. Los sistemas de control y protección supervisan cada variable para garantizar que la operación se mantenga dentro de parámetros seguros.

Proceso de transformación y distribución de energía

El recorrido de la energía dentro de la subestación sigue una secuencia lógica. La siguiente tabla resume las etapas principales del proceso:

Etapa	Descripción	Equipos involucrados
1. Recepción	La energía llega desde las líneas de transmisión o generación a la subestación.	Líneas de entrada, pararrayos, seccionadores de línea.
2. Medición de entrada	Se registran los valores de corriente y tensión de la energía recibida.	Transformadores de corriente (TC) y de potencial (TP).
3. Protección y maniobra	Se verifica que las condiciones sean normales y se permite el paso de la energía.	Interruptores de potencia, relés de protección.
4. Conexión a barras	La energía se dirige a la barra colectora principal de la subestación.	Barras colectoras, seccionadores de barra.
5. Transformación	El voltaje se eleva o reduce según la función de la subestación.	Transformadores de potencia.
6. Medición de salida	Se registran las variables eléctricas en el lado de salida del transformador.	TC y TP del lado secundario.
7. Distribución	La energía transformada se reparte hacia las líneas de salida o alimentadores.	Interruptores, seccionadores y líneas de salida.

Cada etapa cuenta con dispositivos de protección que actúan automáticamente ante cualquier anomalía. La velocidad de respuesta de estos sistemas es crucial para evitar daños en cadena a lo largo de la red.

Esquemas de conexión y configuración de barras

La configuración de barras define cómo se interconectan los distintos circuitos dentro de la subestación. La elección del esquema influye directamente en la confiabilidad, flexibilidad y costo de la instalación.

La selección del esquema depende de la importancia de la subestación dentro del sistema y del nivel de tensión que maneja. Las de transmisión troncal suelen usar doble barra o interruptor y medio, mientras que las de distribución emplean barra simple o principal y transferencia.

Sistemas de protección y automatización

Los sistemas de protección y automatización son el cerebro operativo de la subestación. Garantizan que cualquier falla se detecte y se aísle en el menor tiempo posible, protegiendo equipos y personas.

Los relés de protección modernos son dispositivos digitales multifunción. Un solo relé puede integrar funciones de protección, medición, registro de fallas y comunicación, lo que simplifica el diseño de los tableros.

La automatización permite que muchas subestaciones operen sin personal permanente en sitio. Los operadores las supervisan desde centros de control y ejecutan maniobras de forma remota cuando es necesario.

Diseño de subestaciones eléctricas

El diseño de una subestación es un proceso multidisciplinario que involucra ingeniería eléctrica, civil, mecánica y ambiental. El objetivo es lograr una instalación segura, confiable y económicamente viable.

Cada fase requiere el cumplimiento de normas técnicas nacionales e internacionales. Un error en el diseño puede comprometer la seguridad de las personas, la integridad de los equipos y la confiabilidad del servicio eléctrico.

Criterios de diseño eléctrico y mecánico

El diseño eléctrico parte de los estudios de cortocircuito y flujos de potencia. Estos determinan las capacidades nominales de los equipos, los niveles de aislamiento y los ajustes de protección.

Ambos criterios deben estar alineados para garantizar que la instalación opere de forma segura durante toda su vida útil. Un conductor correctamente dimensionado eléctricamente también debe soportar los esfuerzos mecánicos del viento y de las corrientes de cortocircuito.

Coordinación de aislamiento

La coordinación de aislamiento es el proceso de seleccionar los niveles de aislamiento de cada equipo para que soporten las sobretensiones esperadas. Su objetivo es evitar fallas en el aislamiento y garantizar que las protecciones actúen antes de que un equipo se dañe.

Se consideran tres tipos de sobretensiones: atmosféricas (por rayos), de maniobra (por apertura o cierre de interruptores) y a frecuencia industrial (por fallas a tierra o resonancias).

El proceso establece una jerarquía de aislamiento. Los equipos más costosos y difíciles de reemplazar, como los transformadores, reciben mayor protección. Los apartarrayos se seleccionan para limitar las sobretensiones antes de que alcancen niveles peligrosos.

Las normas IEC 60071 y IEEE Std 1313 proporcionan metodologías detalladas para realizar esta coordinación. El resultado es un nivel de aislamiento que ofrece un margen de seguridad adecuado sin encarecer innecesariamente la instalación.

Diseño del sistema de tierras

El sistema de puesta a tierra es vital para la seguridad del personal y la protección de equipos. Su diseño busca que las tensiones de paso y de toque se mantengan dentro de límites tolerables por el cuerpo humano durante una falla.

El diseño se realiza siguiendo la norma IEEE Std 80, que establece los criterios para calcular las tensiones tolerables y verificar la seguridad del sistema. Los parámetros fundamentales son la resistividad del suelo, la corriente máxima de falla y el tiempo de despeje de la protección.

Normas y estándares aplicables (IEC, IEEE)

El diseño, construcción y operación de subestaciones se rige por normas internacionales reconocidas. Las dos organizaciones más influyentes en este campo son la IEC (Comisión Electrotécnica Internacional) y el IEEE (Instituto de Ingenieros Eléctricos y Electrónicos).

La IEC establece estándares ampliamente adoptados en Europa, Asia y América Latina. La norma IEC 62271 cubre interruptores y equipos de maniobra. La IEC 60076 regula transformadores de potencia. La IEC 61850 define los protocolos de comunicación para automatización de subestaciones.

El IEEE, por su parte, es referencia principal en América del Norte. La IEEE Std 80 trata el diseño de sistemas de puesta a tierra. La IEEE C37 abarca interruptores y relés de protección. La IEEE Std 998 proporciona métodos para el diseño de protección contra rayos.

Cada país suele tener su propia normativa técnica basada en estos estándares internacionales. Lo importante es que todo el diseño cumpla con los criterios de seguridad, confiabilidad y calidad establecidos en las normas aplicables.

Mantenimiento de subestaciones eléctricas

El mantenimiento garantiza que todos los equipos funcionen correctamente durante su vida útil. Una subestación sin mantenimiento adecuado puede sufrir fallas que afecten a miles de usuarios y generen daños millonarios.

Mantenimiento preventivo y predictivo

El mantenimiento preventivo se ejecuta de forma programada, siguiendo intervalos definidos por el fabricante y la experiencia operativa. Incluye inspecciones visuales, limpieza de aisladores, verificación de conexiones, lubricación de mecanismos y revisión de niveles de aceite.

Cada equipo tiene un programa específico. Los transformadores requieren análisis periódico de aceite para detectar gases disueltos, humedad y degradación del aislamiento. Los interruptores necesitan revisión de contactos y mecanismos de operación.

El mantenimiento predictivo va un paso más allá. Utiliza técnicas de diagnóstico para evaluar la condición real del equipo sin necesidad de desenergizarlo. Entre las técnicas más empleadas se encuentran la termografía infrarroja, el análisis de descargas parciales y el monitoreo de vibraciones.

La combinación de ambos enfoques permite optimizar los recursos y reducir las interrupciones del servicio. Se interviene solo cuando las condiciones del equipo realmente lo requieren, evitando mantenimientos innecesarios y detectando problemas antes de que se conviertan en fallas.

Mantenimiento correctivo

Este tipo de mantenimiento se realiza cuando un equipo ha fallado o presenta un deterioro que requiere intervención inmediata. Su objetivo es restablecer la operación normal en el menor tiempo posible.

Las fallas más frecuentes incluyen daños en bushings de transformadores, fugas de aceite, desgaste de contactos de interruptores y avería de relés de protección. Cada situación requiere procedimientos específicos y personal altamente capacitado.

El mantenimiento correctivo no planificado es el más costoso y el de mayor impacto en la continuidad del servicio. Por ello, la tendencia actual es minimizarlo mediante estrategias preventivas y predictivas efectivas.

Cuando se realiza una intervención correctiva, se debe documentar la causa raíz de la falla para evitar su repetición. Este análisis retroalimenta los programas de mantenimiento preventivo y mejora la confiabilidad general de la instalación.

Pruebas y ensayos eléctricos en campo

Las pruebas eléctricas verifican que los equipos cumplan con sus especificaciones y operen correctamente. Se realizan durante la puesta en servicio, después de mantenimientos mayores y como parte de programas de diagnóstico periódico.

Entre las pruebas más comunes se encuentran las siguientes:

• Resistencia de aislamiento: Mide la integridad del aislamiento de transformadores, cables y devanados mediante un megóhmetro.
• Relación de transformación: Verifica que la relación entre las tensiones primaria y secundaria del transformador sea la especificada.
• Resistencia de contactos: Evalúa el estado de los contactos de interruptores y seccionadores midiendo su resistencia óhmica.
• Factor de potencia del aislamiento: Detecta contaminación, humedad o deterioro en los aislamientos de equipos de alta tensión.
• Inyección de corriente a relés: Simula condiciones de falla para verificar que los relés de protección operen con los ajustes correctos.
• Resistencia de la malla de tierra: Comprueba que el sistema de puesta a tierra mantenga valores aceptables de resistencia.

Los resultados se comparan con valores de referencia y con mediciones anteriores para identificar tendencias de deterioro. Esto permite planificar intervenciones antes de que ocurra una falla, lo cual resulta esencial para entender cómo se comportan los circuitos eléctricos bajo diversas condiciones operativas.

Seguridad en subestaciones eléctricas

La seguridad es un aspecto que no admite concesiones en una subestación. Las tensiones y corrientes que se manejan son potencialmente letales, por lo que se deben cumplir estrictos protocolos para proteger al personal y a las instalaciones.

Riesgos eléctricos y medidas de prevención

Los principales riesgos eléctricos presentes en una subestación son:

• Choque eléctrico por contacto directo: Ocurre al tocar partes energizadas de los equipos.
• Choque eléctrico por contacto indirecto: Se produce al tocar partes metálicas que se han energizado accidentalmente por una falla de aislamiento.
• Arco eléctrico: Liberación explosiva de energía térmica y lumínica por un cortocircuito. Puede alcanzar temperaturas superiores a 19.000 °C.
• Tensiones de paso y de toque: Diferencias de potencial en el suelo durante fallas a tierra que pueden afectar al personal.

Las medidas preventivas para mitigar estos riesgos incluyen:

• Procedimiento de las cinco reglas de oro: Desconectar, bloquear, verificar ausencia de tensión, poner a tierra y señalizar la zona de trabajo.
• Uso obligatorio de equipos de protección personal (EPP): Casco dieléctrico, guantes aislantes, calzado dieléctrico, gafas de protección y ropa resistente al arco eléctrico.
• Capacitación continua del personal: Todo trabajador que ingrese a la subestación debe conocer los riesgos y los procedimientos de emergencia.

Otros factores de riesgo no eléctricos también deben considerarse:

• Trabajo en alturas: El montaje y mantenimiento de estructuras y equipos elevados requiere arnés y línea de vida.
• Exposición a ruido: Transformadores y reactores generan niveles de ruido que pueden requerir protección auditiva.
• Contacto con sustancias peligrosas: El aceite mineral de transformadores y el gas SF₆ requieren manejo especializado.

Distancias mínimas de seguridad

Las distancias mínimas de seguridad determinan la separación que debe existir entre las partes energizadas y el personal o las estructuras aterrizadas. Estas distancias varían según el nivel de tensión y se establecen para prevenir flameos y descargas accidentales.

Nivel de tensión (kV)	Distancia mínima fase-tierra (m)	Distancia mínima fase-fase (m)	Distancia de trabajo seguro (m)
13,8	0,15	0,15	0,90
23	0,21	0,21	1,00
34,5	0,32	0,32	1,10
69	0,63	0,63	1,30
115	1,02	1,02	1,50
230	1,80	2,10	2,40
400	3,00	3,60	3,60

Estos valores son referenciales y pueden variar según la normativa local, la altitud sobre el nivel del mar y las condiciones atmosféricas. A mayor altitud, la densidad del aire disminuye y las distancias deben incrementarse para compensar la reducción de la rigidez dieléctrica.

Señalización y equipos de protección personal

La señalización dentro de una subestación es obligatoria y debe ser clara, visible y permanente. Los equipos de protección personal complementan las medidas de seguridad para reducir al mínimo el riesgo de accidentes.

Todo el EPP debe ser verificado e inspeccionado antes de cada uso. Los guantes aislantes, por ejemplo, se someten a pruebas de rigidez dieléctrica periódicas para garantizar que mantienen sus propiedades aislantes. Estos criterios de seguridad también aplican en las diversas instalaciones eléctricas de tipo industrial y comercial.

Tendencias y tecnologías en subestaciones modernas

El sector eléctrico está en plena transformación digital. Las subestaciones no son ajenas a esta evolución y están incorporando tecnologías que mejoran su eficiencia, confiabilidad y sostenibilidad. A continuación se presentan las tendencias más relevantes:

• Subestaciones digitales (IEC 61850): Sustituyen el cableado de cobre convencional por redes de fibra óptica, utilizando el protocolo IEC 61850 para la comunicación entre equipos. Esto reduce costos, simplifica el diseño y mejora la interoperabilidad.
• Monitoreo en línea de equipos: Sensores instalados en transformadores, interruptores y cables proporcionan datos en tiempo real sobre temperatura, gases disueltos, vibraciones y corrientes de fuga, permitiendo un mantenimiento basado en la condición real del equipo.
• Uso de gases alternativos al SF₆: Debido al alto potencial de calentamiento global del SF₆, se están desarrollando mezclas de gases ecológicos como el fluoronitrilo (C₄F₇N) y el fluorocetona (C₅F₁₀O) para subestaciones GIS.
• Subestaciones modulares prefabricadas: Se construyen en fábrica y se transportan al sitio casi listas para operar. Reducen significativamente los tiempos de construcción y los riesgos de montaje en campo.
• Integración con energías renovables: Las nuevas subestaciones se diseñan para gestionar la variabilidad de fuentes como la solar y la eólica, incorporando sistemas de almacenamiento y control avanzado de flujos de potencia.
• Gemelos digitales: Réplicas virtuales de la subestación que permiten simular escenarios operativos, entrenar personal y optimizar el diseño antes de la construcción física.
• Ciberseguridad: Con la digitalización, la protección contra ciberataques se ha convertido en una prioridad. Se implementan firewalls, sistemas de detección de intrusiones y protocolos de autenticación robustos.
• Inteligencia artificial y análisis de datos: Algoritmos de aprendizaje automático analizan los datos de monitoreo para predecir fallas, optimizar la operación y mejorar la toma de decisiones.

Preguntas frecuentes

¿Qué diferencia hay entre subestación de potencia y de distribución?

Una subestación de potencia opera en niveles de alta y extra alta tensión, generalmente por encima de 69 kV, y se encarga de transformar grandes bloques de energía dentro de la red de transmisión. Una subestación de distribución, en cambio, trabaja con tensiones menores, típicamente entre 13,8 kV y 34,5 kV, y su función es reducir el voltaje para alimentar las redes que llevan la electricidad a los usuarios finales en zonas urbanas y rurales.

¿Qué pasa si falla una subestación eléctrica?

Cuando una subestación falla, los sistemas de protección actúan automáticamente para aislar la zona afectada y evitar que el problema se propague al resto de la red. Sin embargo, los usuarios conectados a esa subestación experimentarán una interrupción del servicio eléctrico hasta que se restablezca la operación. En casos graves, si la subestación es un nodo clave del sistema, la falla puede provocar un efecto en cascada que afecte a una región más amplia.

¿Cuáles son las partes más importantes de una subestación?

Los componentes más relevantes son los transformadores de potencia, que hacen el cambio de tensión; los interruptores de potencia, que abren y cierran circuitos bajo carga y condiciones de falla; los sistemas de protección, que detectan anomalías y aíslan los tramos afectados; y el sistema de puesta a tierra, que protege al personal contra descargas peligrosas. Todos estos elementos trabajan de forma coordinada para garantizar una operación segura y confiable.

¿Qué normas regulan el diseño de subestaciones eléctricas?

Las principales normas internacionales provienen de la IEC y el IEEE. La IEC cubre aspectos como equipos de maniobra (IEC 62271), transformadores (IEC 60076), coordinación de aislamiento (IEC 60071) y automatización (IEC 61850). El IEEE aporta estándares para puesta a tierra (IEEE Std 80), protección contra rayos (IEEE Std 998) e interruptores (IEEE C37). Cada país complementa estas normas con regulaciones locales que se adaptan a las condiciones específicas de su sistema eléctrico.

¿Cuánto cuesta construir una subestación eléctrica?

El costo varía enormemente según el nivel de tensión, la capacidad, el tipo de instalación y la ubicación geográfica. Una subestación de distribución convencional puede costar entre 500.000 y 3.000.000 de dólares. Las de transmisión en alta tensión pueden superar los 10.000.000 de dólares. Las subestaciones tipo GIS son significativamente más costosas que las convencionales, pero requieren menos terreno y ofrecen menores costos de mantenimiento a largo plazo.

¿Cuál es la vida útil promedio de una subestación?

La vida útil de una subestación depende del tipo de equipos instalados y del programa de mantenimiento que se aplique. En general, los transformadores de potencia tienen una vida esperada de entre 30 y 40 años, aunque muchos superan ese periodo con un mantenimiento adecuado. Los interruptores y equipos de maniobra suelen diseñarse para 25 a 30 años de servicio. La infraestructura civil, como estructuras y cimentaciones, puede durar 50 años o más si se conserva correctamente.

¿Se puede vivir cerca de una subestación sin riesgo para la salud?

Las subestaciones generan campos electromagnéticos de frecuencia extremadamente baja (60 Hz o 50 Hz, según el país). Hasta la fecha, organizaciones como la Organización Mundial de la Salud no han encontrado evidencia concluyente de que estos campos causen efectos adversos a la salud en los niveles típicos de exposición residencial. No obstante, las normativas establecen distancias mínimas de separación entre subestaciones y zonas habitadas como medida de precaución.

¿Por qué algunas subestaciones hacen un zumbido constante?

El zumbido característico proviene principalmente de los transformadores de potencia. Se debe a un fenómeno llamado magnetostricción, que consiste en la vibración del núcleo de acero al silicio cuando es sometido a un campo magnético alterno. Esta vibración produce un sonido a frecuencia de 120 Hz (el doble de la frecuencia del sistema). En transformadores de gran capacidad, el nivel de ruido puede requerir barreras acústicas si la subestación está cerca de zonas residenciales.

¿Cuántas personas trabajan normalmente en una subestación?

La cantidad de personal varía según el grado de automatización y la importancia de la instalación. Las subestaciones modernas con sistemas de telecontrol suelen operar sin personal permanente en sitio, siendo supervisadas remotamente desde centros de control. Las de mayor capacidad e importancia estratégica pueden tener personal de guardia las 24 horas. Para mantenimientos mayores, se movilizan cuadrillas especializadas que pueden incluir entre 5 y 20 técnicos e ingenieros según la complejidad del trabajo.

¿Qué sucede con la energía cuando un rayo impacta una subestación?

Las subestaciones cuentan con sistemas de apantallamiento que consisten en hilos de guarda y mástiles de protección. Estos elementos interceptan el rayo antes de que alcance los equipos y conducen la corriente hacia el sistema de puesta a tierra. Si la descarga logra inducir una sobretensión en los conductores, los apartarrayos la limitan a niveles seguros, derivando la energía excedente hacia tierra. Todo el sistema está diseñado para que la subestación soporte estos eventos sin sufrir daños en sus componentes principales.

Conclusión

A lo largo de este artículo has podido conocer en profundidad qué son las subestaciones eléctricas, cómo funcionan y por qué son tan importantes dentro del sistema de potencia. Desde la transformación de tensión hasta los sistemas de protección y automatización, cada aspecto cumple un papel esencial para que la electricidad llegue de forma segura y confiable a todos los puntos de consumo.

Has visto los diferentes tipos de subestaciones según su función, instalación y nivel de tensión, así como los componentes que las conforman. También has recorrido los criterios de diseño, las prácticas de mantenimiento y las normas que regulan su construcción. Toda esta información te permite comprender cómo se estructura uno de los pilares más importantes de la infraestructura eléctrica moderna.

Las subestaciones seguirán evolucionando con la digitalización, las energías renovables y las nuevas tecnologías de automatización. Si este tema ha despertado tu interés, en este sitio web encontrarás más contenidos relacionados con la ingeniería eléctrica y sus diversas especialidades para que sigas ampliando tus conocimientos.

Sigue aprendiendo:
