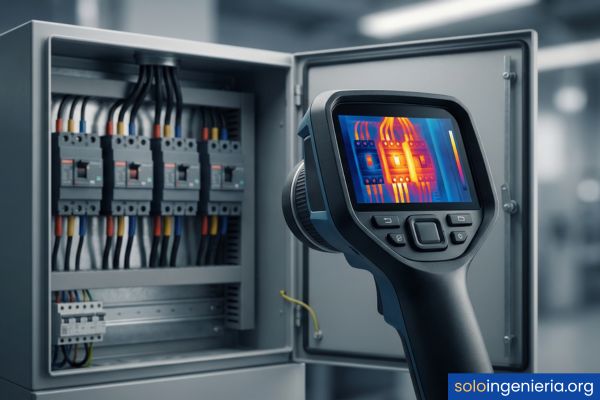

Termografía eléctrica: Lo que tus equipos revelan

¿Qué es la termografía eléctrica?

Cuando un componente eléctrico presenta un defecto, su resistencia interna aumenta. Ese incremento provoca que la corriente genere más calor del esperado en ese punto específico.

La termografía eléctrica aprovecha ese fenómeno para convertir la radiación infrarroja emitida por los objetos en imágenes visibles llamadas termogramas. Cada color o tono en esa imagen representa un rango de temperatura diferente.

Todos los cuerpos con temperatura superior al cero absoluto (−273,15 °C) emiten radiación infrarroja. Los equipos eléctricos no son la excepción. Una cámara termográfica capta esa radiación invisible al ojo humano.

El sensor de la cámara, conocido como microbolómetro, detecta las diferencias de energía infrarroja entre superficies. Luego, un procesador interno traduce esas diferencias en una escala cromática que el operador puede interpretar.

Lo que hace tan valiosa esta técnica es su carácter no invasivo. No requiere contacto físico con el equipo ni interrumpir su operación normal. Se realiza mientras todo funciona bajo carga real.

Dentro del campo de la ingeniería eléctrica, esta herramienta se ha consolidado como uno de los pilares del mantenimiento predictivo moderno. Su popularidad creció gracias a la reducción de costos de los equipos infrarrojos.

La base científica detrás de esta técnica combina la ley de Stefan-Boltzmann y la ley de Planck. Ambas describen cómo la energía radiada por un cuerpo depende directamente de su temperatura y de su emisividad.

La emisividad es una propiedad de cada material que indica qué tan eficientemente emite radiación infrarroja. Un valor de 1,0 corresponde a un cuerpo negro ideal, mientras que los metales pulidos pueden tener valores tan bajos como 0,05.

Si la emisividad no se configura correctamente en la cámara, las lecturas de temperatura serán inexactas. Este es uno de los errores más comunes en inspecciones mal ejecutadas.

Los termogramas resultantes permiten comparar componentes similares bajo las mismas condiciones de carga. Un conductor que muestra 20 °C más que su par idéntico revela una anomalía que merece atención inmediata.

Principios de la radiación infrarroja aplicados

La termografía eléctrica se fundamenta en varios principios físicos que determinan cómo se captura y se interpreta la información térmica. A continuación se describen los más relevantes.

• Ley de Planck: Establece que todo cuerpo a una temperatura determinada emite radiación electromagnética en un espectro continuo. A mayor temperatura, mayor intensidad y menor longitud de onda del pico de emisión.
• Ley de Stefan-Boltzmann: Define que la energía total radiada por un cuerpo es proporcional a la cuarta potencia de su temperatura absoluta. Esto significa que pequeños aumentos de temperatura generan incrementos significativos en la radiación emitida.
• Ley de Wien: Indica que la longitud de onda donde la emisión es máxima se desplaza hacia valores más cortos conforme la temperatura sube. Las cámaras termográficas trabajan en bandas de 3 a 5 µm o de 8 a 14 µm según este principio.
• Emisividad del material: Es la relación entre la radiación emitida por una superficie real y la que emitiría un cuerpo negro a la misma temperatura. Cada material tiene un valor propio que debe ingresarse en la cámara para obtener mediciones fiables.
• Temperatura reflejada: Los objetos no solo emiten su propia radiación, sino que también reflejan la del entorno. Corregir este factor es fundamental para evitar falsas lecturas, especialmente en superficies metálicas brillantes.
• Transmisión atmosférica: La humedad, la distancia y la composición del aire entre la cámara y el objeto pueden absorber parte de la radiación infrarroja. Las cámaras profesionales permiten compensar estas variables.

Diferencia entre termografía activa y pasiva

Existen dos enfoques principales para hacer estudios termográficos. La elección entre uno y otro depende del tipo de sistema que se inspecciona y de las condiciones operativas del equipo.

Criterio	Termografía activa	Termografía pasiva
Fuente de calor	Se aplica una fuente externa de energía térmica al objeto.	Se aprovecha el calor que genera el propio equipo en operación.
Estado del equipo	Puede realizarse con el equipo desenergizado.	Requiere que el equipo esté energizado y bajo carga.
Uso principal	Detección de defectos en materiales, aislantes y estructuras.	Identificación de anomalías térmicas en sistemas eléctricos operando.
Complejidad	Mayor, ya que necesita equipos adicionales de excitación térmica.	Menor, solo se necesita la cámara termográfica calibrada.
Aplicación eléctrica	Poco frecuente en instalaciones eléctricas convencionales.	Es el método estándar en inspecciones eléctricas predictivas.
Ejemplo típico	Evaluación de integridad de aislamiento en cables subterráneos.	Revisión de tableros eléctricos, transformadores y conexiones.

En el contexto de instalaciones eléctricas, la termografía pasiva es la más utilizada porque los equipos ya generan calor durante su operación normal. No hace falta ninguna fuente externa de excitación térmica.

¿Para qué sirve en instalaciones eléctricas?

Una instalación eléctrica en buen estado opera dentro de rangos térmicos predecibles. Cuando algo falla, la temperatura en ese punto se eleva antes de que ocurra una avería visible o un incendio.

La termografía eléctrica actúa como un sistema de alerta temprana. Detecta problemas en su etapa inicial, cuando aún son fáciles y económicos de corregir. Esto evita paradas no programadas y daños mayores en la instalación.

Su utilidad abarca desde una simple conexión floja en un interruptor termomagnético hasta fallas complejas en devanados de transformadores. El alcance depende del tipo de equipo y de la resolución de la cámara utilizada.

Cuando existe un problema de calidad de energía eléctrica, la termografía puede revelar sus efectos térmicos sobre conductores y dispositivos de protección. Esto complementa las mediciones eléctricas tradicionales.

La información obtenida permite clasificar cada hallazgo según su nivel de urgencia. Las anomalías se priorizan en función de la diferencia de temperatura respecto a un componente similar en condiciones normales.

Esta técnica también resulta útil para verificar la calidad de trabajos de mantenimiento ya realizados. Si se reapretó una conexión, una imagen térmica posterior confirma si el problema quedó resuelto.

Detección de puntos calientes y sobrecargas

Un punto caliente es una zona localizada cuya temperatura supera significativamente la de su entorno inmediato o la de un componente equivalente. Es la anomalía más común que detecta la termografía.

Las causas típicas incluyen conexiones con alto contacto resistivo, conductores subdimensionados y dispositivos de protección operando cerca de su límite nominal. Un aumento de tan solo 10 °C por encima de lo normal ya es motivo de investigación.

Las sobrecargas se manifiestan como un calentamiento uniforme a lo largo de un conductor o un grupo de conductores. A diferencia de una conexión floja, que genera calor en un punto específico, la sobrecarga eleva la temperatura de todo el circuito.

Este tipo de detección resulta especialmente útil en circuitos que alimentan equipos con cargas variables, como los que utilizan un variador de frecuencia. El patrón térmico puede cambiar según el régimen de operación.

Prevención de fallos en conexiones y empalmes

Las conexiones y empalmes son los puntos más vulnerables de cualquier instalación eléctrica. Con el tiempo, la vibración, la oxidación y los ciclos térmicos aflojan las uniones mecánicas.

Una conexión floja incrementa la resistencia de contacto, lo que genera calor excesivo concentrado en ese punto. Si no se detecta a tiempo, puede provocar la fusión del conductor, un arco eléctrico o incluso un incendio.

La termografía identifica estas fallas comparando la temperatura de cada conexión con la de otras conexiones del mismo circuito bajo condiciones de carga similares. Una diferencia notable indica un problema en desarrollo.

Los empalmes en barras de distribución, bornes de transformadores y terminales de interruptores son los sitios donde con mayor frecuencia aparecen estas anomalías. La revisión periódica de estos puntos reduce drásticamente el riesgo de fallas.

Identificación de desequilibrios de carga

Un sistema trifásico equilibrado presenta temperaturas similares en sus tres fases. Cuando una fase soporta más corriente que las otras, su temperatura se eleva proporcionalmente.

La termografía permite visualizar de forma inmediata si las tres fases operan con cargas similares o si existe un desequilibrio significativo. Basta con comparar el patrón térmico entre conductores del mismo circuito.

Los desequilibrios de carga provocan calentamiento excesivo en la fase más cargada, aumento de corriente por el neutro y reducción de la eficiencia del sistema. También pueden generar armónicos eléctricos que afectan a otros equipos conectados a la red.

Corregir un desequilibrio suele ser tan simple como redistribuir las cargas monofásicas entre las tres fases. La termografía posterior al ajuste confirma que el balance se restableció correctamente.

Equipos utilizados en termografía eléctrica

La calidad de una inspección termográfica depende en gran medida del equipo utilizado y de su configuración. A continuación se describen los elementos fundamentales.

• Cámara termográfica: Es el instrumento principal. Captura la radiación infrarroja emitida por los objetos y la transforma en una imagen térmica visible. Su resolución, sensibilidad y rango de temperatura determinan la precisión de los resultados.
• Lentes intercambiables: Permiten adaptar el campo de visión según la distancia al objetivo. Los lentes gran angular sirven para panorámicas de tableros completos, mientras que los teleobjetivos se usan para inspeccionar líneas de transmisión a distancia.
• Cámara fotográfica integrada: La mayoría de las cámaras termográficas incluyen una cámara de luz visible que captura una imagen convencional del mismo punto. Esto facilita la localización exacta de la anomalía en el informe.
• Software de análisis: Procesa las imágenes térmicas capturadas, permite ajustar emisividad, temperatura reflejada y otros parámetros. También genera informes con datos de temperatura máxima, mínima y promedio de cada zona analizada.
• Pinza amperimétrica: Complementa la inspección midiendo la corriente real que circula por cada conductor. Sin este dato, no se puede determinar si un calentamiento obedece a una falla o simplemente a una carga elevada pero dentro de lo normal.
• Termómetro de contacto: Se utiliza para verificar puntualmente las lecturas de la cámara en superficies accesibles. Es un instrumento de validación que aumenta la confiabilidad de los resultados.
• Equipo de protección personal: Guantes dieléctricos, gafas de seguridad, casco y ropa resistente al arco eléctrico son indispensables. La seguridad del termógrafo nunca debe comprometerse durante la inspección.

Cámaras termográficas y sus especificaciones clave

No todas las cámaras termográficas son adecuadas para inspecciones eléctricas. Existen características técnicas que determinan si un equipo es apto para este tipo de trabajo.

La resolución del detector es uno de los factores más importantes. Se mide en píxeles y determina el nivel de detalle de la imagen térmica. Una resolución de 320 × 240 píxeles es el mínimo recomendado para inspecciones eléctricas básicas.

Para trabajos más exigentes, como la revisión de subestaciones o líneas de transmisión, se requieren resoluciones de 640 × 480 píxeles o superiores. Esto permite detectar anomalías pequeñas a mayor distancia.

La sensibilidad térmica, expresada como NETD, indica la diferencia mínima de temperatura que la cámara puede distinguir. Un valor inferior a 0,05 °C permite detectar variaciones térmicas muy sutiles en etapas tempranas de una falla.

El rango de temperatura debe cubrir desde −20 °C hasta al menos 350 °C para inspecciones eléctricas generales. Algunos equipos alcanzan los 1.200 °C para aplicaciones industriales de alta temperatura.

La frecuencia de imagen, medida en hercios, determina la fluidez con la que se actualiza la imagen en pantalla. Para inspecciones estáticas de tableros, 9 Hz es suficiente. Para equipos rotativos, se recomienda 30 Hz o más.

Software de análisis e informes termográficos

Una vez capturadas las imágenes térmicas, el software de análisis permite extraer información cuantitativa y generar documentación profesional. Es una parte esencial del proceso.

Los programas más utilizados permiten colocar puntos, líneas y áreas de medición sobre el termograma. Cada herramienta de medición calcula automáticamente la temperatura máxima, mínima, promedio y la diferencia respecto a un punto de referencia.

También es posible ajustar la emisividad, la temperatura reflejada y la distancia después de capturar la imagen. Esto resulta útil cuando se necesita recalcular datos con valores corregidos.

Los informes generados incluyen la imagen térmica, la imagen de luz visible, los datos de temperatura, la ubicación del equipo y las recomendaciones de acción. Un buen informe debe ser claro incluso para personas sin formación termográfica.

Algunos fabricantes ofrecen plataformas en la nube que almacenan el historial de inspecciones. Esto permite comparar termogramas de un mismo equipo a lo largo del tiempo y evaluar la evolución de una anomalía.

Proceso de una inspección termográfica eléctrica

Una inspección termográfica sigue un protocolo estructurado para garantizar resultados repetibles y confiables. La siguiente tabla resume las etapas principales del proceso.

Etapa	Descripción	Responsable
1. Planificación	Definir el alcance, los equipos a inspeccionar y los criterios de aceptación.	Termógrafo y responsable de mantenimiento.
2. Preparación del área	Verificar acceso seguro, retirar obstáculos y confirmar que los equipos están bajo carga representativa.	Equipo de mantenimiento.
3. Configuración de la cámara	Ajustar emisividad, temperatura reflejada, distancia, humedad relativa y rango de temperatura.	Termógrafo certificado.
4. Captura de imágenes	Tomar termogramas e imágenes de luz visible de cada equipo y punto de interés.	Termógrafo certificado.
5. Medición de corrientes	Registrar la corriente en cada fase para correlacionar el calentamiento con la carga real.	Termógrafo o técnico electricista.
6. Análisis de termogramas	Evaluar cada imagen, clasificar anomalías según severidad y determinar la causa probable.	Termógrafo certificado.
7. Elaboración del informe	Documentar hallazgos, priorizar acciones correctivas y establecer plazos de intervención.	Termógrafo certificado.
8. Seguimiento	Verificar mediante una nueva inspección que las acciones correctivas resolvieron la anomalía.	Termógrafo y equipo de mantenimiento.

Condiciones previas y preparación del área

Antes de iniciar la captura de imágenes, es necesario verificar que los equipos operan bajo una carga mínima del 40 % de su capacidad nominal. Con cargas menores, las anomalías térmicas pueden no manifestarse con suficiente intensidad para ser detectadas.

Las puertas de los tableros y gabinetes deben abrirse con anticipación para que la temperatura interior se estabilice. Se recomienda esperar al menos 10 minutos después de abrir antes de comenzar a capturar imágenes.

El termógrafo debe conocer la disposición del equipo, los diagramas unifilares y los valores nominales de corriente de cada circuito. Esta información es indispensable para interpretar correctamente los resultados.

Las condiciones ambientales también influyen en la inspección. La radiación solar directa, las corrientes de aire y las fuentes de calor cercanas pueden alterar las lecturas y generar falsos positivos. Lo ideal es trabajar en interiores o durante horarios sin exposición solar directa.

Captura y registro de imágenes térmicas

La captura de imágenes térmicas requiere una técnica sistemática para garantizar que ningún componente quede sin revisar. El termógrafo debe seguir una ruta predefinida y documentar cada punto inspeccionado.

Cada termograma debe acompañarse de una fotografía en luz visible del mismo equipo. Esto permite que cualquier persona pueda identificar exactamente dónde se encontró la anomalía sin necesidad de estar presente en la instalación.

La distancia, el ángulo y el enfoque afectan la precisión de la medición. Lo recomendable es capturar la imagen a un ángulo de entre 0° y 45° respecto a la superficie inspeccionada. Ángulos mayores reducen la emisividad aparente.

Es fundamental registrar también la corriente que circula por cada circuito en el momento de la captura. Sin este dato, resulta imposible determinar si el calentamiento es proporcional a la carga o si existe una falla real.

Análisis de termogramas y clasificación de anomalías

Una vez recopiladas todas las imágenes, el termógrafo analiza cada termograma utilizando el software especializado. El objetivo es identificar anomalías y clasificarlas según su nivel de severidad.

La clasificación se basa en la diferencia de temperatura (ΔT) entre el componente anómalo y un componente similar en condiciones normales. Cuanto mayor sea esa diferencia, más urgente es la intervención.

No toda temperatura elevada indica una falla. Un conductor que opera al 90 % de su capacidad nominal estará más caliente que uno al 50 %, y eso es perfectamente normal. Por eso la medición de corriente es indispensable para el análisis.

El análisis también considera el tipo de patrón térmico observado. Un calentamiento puntual sugiere alta resistencia de contacto, mientras que un calentamiento uniforme en todo un conductor indica sobrecarga o subdimensionamiento.

Elaboración del informe termográfico

El informe termográfico es el documento final que resume todos los hallazgos de la inspección. Su calidad determina si las acciones correctivas se ejecutan de forma adecuada y oportuna.

Un informe profesional debe incluir la imagen térmica, la imagen de luz visible, los datos de temperatura, la corriente medida, la clasificación de severidad y la recomendación de acción. Todo esto por cada anomalía detectada.

También debe contener información general como la fecha, la hora, las condiciones ambientales, el modelo de cámara utilizado, la emisividad configurada y la identificación del equipo inspeccionado.

Las recomendaciones deben ser específicas y realizables. En lugar de escribir «reparar conexión», es preferible indicar «reapretar terminal inferior del interruptor principal del tablero TP-01 con torque de 25 Nm».

El informe debe entregarse en un plazo máximo de cinco días hábiles después de la inspección. La rapidez es importante porque algunas anomalías detectadas pueden representar riesgos inmediatos para la seguridad.

Aplicaciones en sistemas eléctricos

La termografía eléctrica se aplica en prácticamente todos los niveles de un sistema eléctrico, desde la generación hasta el consumo final. Cada tipo de equipo presenta patrones térmicos característicos que el termógrafo debe conocer.

Tableros y paneles de distribución

Los tableros eléctricos concentran una gran cantidad de conexiones en un espacio reducido. Esto los convierte en uno de los objetivos principales de cualquier programa de inspección termográfica.

Las anomalías más frecuentes en tableros incluyen conexiones flojas en interruptores, barras de distribución con puntos de alta resistencia y conductores sobrecargados. Todas ellas se manifiestan como elevaciones localizadas de temperatura.

Los tableros deben inspeccionarse con las puertas abiertas para evitar que la cubierta metálica bloquee la radiación infrarroja. Algunos fabricantes ofrecen ventanas infrarrojas que permiten inspeccionar sin abrir el gabinete.

Cuando un tablero alimenta equipos críticos, como un UPS industrial, la inspección termográfica debe realizarse con mayor frecuencia. La pérdida de suministro en estos circuitos puede tener consecuencias graves.

Subestaciones y transformadores

Las subestaciones eléctricas contienen equipos de alto valor y alta criticidad. Una falla en una subestación puede afectar el suministro eléctrico de una planta completa o de una zona urbana.

En transformadores, la termografía permite detectar problemas en los bushings, conexiones externas, radiadores obstruidos y desequilibrios entre fases. Cada uno de estos problemas presenta un patrón térmico característico.

Los bushings son uno de los componentes más críticos. Un calentamiento anormal en la parte superior de un bushing puede indicar deterioro interno del aislamiento, lo que podría derivar en una falla catastrófica.

Los seccionadores, fusibles de potencia y pararrayos de la subestación también deben incluirse en la ruta de inspección. Cada uno de estos elementos puede desarrollar fallas que la termografía detecta de manera eficaz.

Líneas de transmisión y distribución

La inspección termográfica de líneas aéreas se realiza desde tierra con cámaras de alta resolución y lentes teleobjetivo, o desde helicópteros y drones equipados con cámaras infrarrojas.

Los puntos de mayor interés son los empalmes, conectores de compresión, grapas de suspensión y seccionadores. Cualquier defecto en estos componentes genera un punto caliente visible en el termograma.

Las líneas de distribución en media tensión también se benefician de esta técnica. Los cortacircuitos fusibles, los apartarrayos y los conectores de derivación son puntos frecuentes de falla térmica.

La inspección con drones se ha vuelto cada vez más accesible y ofrece imágenes de alta resolución a distancias cortas del conductor. Esto mejora la detección de anomalías pequeñas que desde tierra pasarían desapercibidas.

Motores eléctricos y equipos rotativos

Los motores eléctricos generan calor tanto por la corriente que circula por sus devanados como por la fricción mecánica de sus rodamientos. La termografía permite evaluar ambos aspectos desde el exterior.

Un rodamiento deteriorado genera un punto caliente localizado en la carcasa del motor, generalmente en la zona de las tapas laterales. Este calentamiento es diferente al patrón térmico normal del motor.

Los problemas en los devanados, como cortocircuitos entre espiras o aislamiento degradado, se manifiestan como temperaturas elevadas y asimétricas en la superficie de la carcasa.

La ventilación del motor también influye en su patrón térmico. Si los ductos de ventilación están obstruidos con polvo o suciedad, la temperatura general del motor aumentará de forma uniforme, simulando una sobrecarga.

Es importante complementar la termografía con análisis de vibraciones en equipos rotativos. Ambas técnicas se refuerzan mutuamente y ofrecen un diagnóstico más completo del estado del motor.

Normativa y estándares aplicables

Las inspecciones termográficas deben realizarse siguiendo normas y estándares reconocidos internacionalmente. Esto garantiza que los resultados sean consistentes, comparables y legalmente válidos.

Norma NFPA 70B y mantenimiento preventivo

La NFPA 70B es una norma estadounidense que establece las mejores prácticas para el mantenimiento de equipos eléctricos. Su objetivo es prevenir fallas y reducir riesgos de incendio en instalaciones eléctricas.

Esta norma recomienda la termografía infrarroja como una de las técnicas principales dentro de un programa de mantenimiento preventivo eléctrico. Define la frecuencia de inspección según el tipo de equipo y su criticidad.

Para equipos de alta criticidad, la NFPA 70B sugiere inspecciones termográficas anuales como mínimo. En instalaciones con historial de fallas, la frecuencia puede aumentar a semestral o trimestral.

La norma también establece que las inspecciones deben ser realizadas por personal cualificado con formación en termografía infrarroja y conocimientos de sistemas eléctricos. No basta con saber usar la cámara.

Normas ISO para mediciones termográficas

La serie ISO 18434 aborda específicamente el uso de la termografía infrarroja para el monitoreo de condición de maquinaria. Su parte 1 establece los procedimientos generales de medición.

La norma ISO 18436-7 define los requisitos de formación y certificación para el personal que realiza inspecciones termográficas. Establece tres niveles de competencia: Categoría I, II y III.

Un termógrafo de Categoría I puede realizar inspecciones rutinarias y capturar imágenes. El de Categoría II analiza los datos y elabora informes. El de Categoría III diseña programas de termografía y forma a otros termógrafos.

Estas normas aseguran que los resultados de una inspección realizada en cualquier parte del mundo puedan interpretarse bajo los mismos criterios. La estandarización es clave para la confiabilidad del diagnóstico.

Clasificación de severidad según NETA

La InterNational Electrical Testing Association (NETA) publica especificaciones técnicas para pruebas y mantenimiento de equipos eléctricos. Su clasificación de severidad es una de las más utilizadas en la industria.

Prioridad	ΔT sobre referencia similar	ΔT sobre temperatura ambiente	Acción recomendada
4 (Menor)	1 °C – 3 °C	1 °C – 10 °C	Posible deficiencia. Investigar y monitorear.
3 (Intermedia)	4 °C – 15 °C	11 °C – 20 °C	Probable deficiencia. Reparar en próxima parada programada.
2 (Seria)	16 °C – 35 °C	21 °C – 40 °C	Deficiencia confirmada. Reparar lo antes posible.
1 (Crítica)	Más de 35 °C	Más de 40 °C	Deficiencia mayor. Reparar inmediatamente.

La clasificación NETA utiliza dos criterios simultáneamente: La diferencia respecto a un componente similar y la diferencia respecto a la temperatura ambiente. Siempre se aplica el criterio que resulte más conservador.

Esta tabla es una referencia ampliamente adoptada en la industria, pero cada organización puede ajustar los umbrales según las características de sus equipos y su tolerancia al riesgo.

Ventajas del mantenimiento predictivo con termografía

Implementar la termografía eléctrica como parte de un programa de mantenimiento predictivo ofrece beneficios tangibles que justifican la inversión. A continuación se detallan los más significativos.

• Reducción de paradas no programadas: Al detectar fallas en su etapa inicial, se pueden programar las reparaciones en momentos que no afecten la producción. Esto evita las costosas interrupciones imprevistas.
• Prevención de incendios eléctricos: Las conexiones con alta resistencia de contacto son una de las principales causas de incendios en instalaciones eléctricas. La termografía las detecta antes de que alcancen temperaturas peligrosas.
• Extensión de la vida útil de los equipos: Corregir anomalías térmicas a tiempo evita que los componentes trabajen en condiciones que aceleran su degradación. Esto prolonga su funcionamiento en condiciones óptimas.
• Ahorro en costos de mantenimiento: Reparar una conexión floja cuesta una fracción de lo que implica reemplazar un interruptor dañado o reconstruir un tablero destruido por un arco eléctrico interno.
• Seguridad del personal: Un equipo eléctrico con fallas térmicas no detectadas representa un riesgo para las personas que trabajan cerca. La inspección preventiva protege la integridad física de los trabajadores.
• Inspección sin interrupción del servicio: La termografía se realiza con los equipos energizados y bajo carga. No es necesario desenergizar ni detener procesos para llevar a cabo la inspección.
• Documentación y trazabilidad: Los informes termográficos generan un historial técnico de cada equipo. Esto permite analizar tendencias y predecir cuándo un componente podría fallar en el futuro.
• Cumplimiento normativo: Muchas regulaciones locales e internacionales exigen inspecciones termográficas periódicas como parte de los programas de seguridad eléctrica en instalaciones industriales y comerciales.

Errores frecuentes en inspecciones termográficas

Incluso con el equipo adecuado, una inspección mal ejecutada puede producir resultados incorrectos y decisiones equivocadas. La siguiente tabla recopila los errores más comunes y cómo evitarlos.

Error frecuente	Consecuencia	Cómo evitarlo
No configurar la emisividad correctamente.	Lecturas de temperatura inexactas, con errores que pueden superar los 20 °C.	Verificar la emisividad del material antes de cada medición. Usar tablas de referencia y validar con termómetro de contacto.
Inspeccionar equipos con carga inferior al 40 %.	Las anomalías no generan suficiente calor para ser detectadas, produciendo falsos negativos.	Coordinar con operaciones para realizar la inspección durante períodos de carga representativa.
No medir la corriente durante la inspección.	Imposibilidad de determinar si el calentamiento es proporcional a la carga o es una falla real.	Registrar la corriente en cada fase con pinza amperimétrica al momento de capturar cada termograma.
Ignorar la temperatura reflejada.	Falsos puntos calientes causados por reflejos de fuentes de calor cercanas, como luminarias o motores.	Medir y configurar la temperatura reflejada en la cámara. Identificar posibles fuentes de reflexión en el entorno.
No tomar la imagen de luz visible.	Dificultad para localizar la anomalía durante la reparación, ya que el termograma no muestra detalles visuales.	Capturar siempre una fotografía convencional de cada equipo inspeccionado, desde el mismo ángulo.
Capturar imágenes a ángulos superiores a 45°.	Reducción de la emisividad aparente, lo que genera lecturas de temperatura menores a la real.	Posicionarse frente al equipo y mantener el ángulo de captura entre 0° y 45° respecto a la superficie.
Abrir el tablero e inspeccionar de inmediato.	Las corrientes de aire alteran el patrón térmico y pueden enmascarar anomalías o crear falsas alarmas.	Esperar al menos 10 minutos después de abrir las puertas para que la temperatura se estabilice.
No calibrar la cámara periódicamente.	Desviaciones progresivas en las mediciones que pasan inadvertidas y afectan todos los resultados.	Enviar la cámara a calibración según las recomendaciones del fabricante, generalmente cada 12 a 24 meses.

Preguntas frecuentes

¿Qué detecta una inspección termográfica eléctrica?

Una inspección termográfica eléctrica detecta cualquier condición que provoque un aumento anormal de temperatura en componentes del sistema eléctrico. Esto incluye conexiones flojas o con alta resistencia de contacto, conductores sobrecargados, desequilibrios de carga entre fases, rodamientos deteriorados en motores, obstrucciones en sistemas de refrigeración de transformadores, aislamiento degradado y componentes que operan fuera de sus parámetros nominales. También permite identificar circuitos que funcionan cerca de su límite térmico sin que exista necesariamente una falla, pero que requieren atención preventiva para evitar problemas futuros.

¿Cada cuánto tiempo se debe realizar la termografía?

La frecuencia depende de varios factores, incluyendo la criticidad del equipo, su antigüedad, las condiciones ambientales y el historial de fallas. Para equipos críticos cuya parada afecta la producción o la seguridad, se recomienda una inspección trimestral o semestral. En instalaciones de criticidad media, una inspección anual suele ser suficiente. Los equipos nuevos o recientemente reparados pueden inspeccionarse cada uno o dos años. Es importante ajustar la frecuencia si se detectan anomalías recurrentes, si las condiciones de carga cambian significativamente o si la instalación opera en ambientes agresivos con alta temperatura, humedad o contaminación.

¿Qué cualificación necesita un termógrafo eléctrico?

Un termógrafo eléctrico debe contar con formación específica en termografía infrarroja y conocimientos sólidos de sistemas eléctricos. La certificación más reconocida sigue los niveles definidos por la norma ISO 18436-7, que establece las categorías I, II y III. Un profesional de Categoría I puede realizar capturas y mediciones básicas, mientras que el de Categoría II está cualificado para analizar datos, diagnosticar anomalías y elaborar informes completos. Además de la certificación en termografía, se recomienda que el termógrafo tenga experiencia práctica en mantenimiento eléctrico, conozca los diagramas unifilares y comprenda los principios de transferencia de calor aplicados a equipos eléctricos.

¿Se puede hacer termografía con el equipo energizado?

No solo se puede, sino que es la forma correcta de hacerlo en la mayoría de los casos. La termografía eléctrica pasiva, que es el método estándar para instalaciones eléctricas, requiere que los equipos estén energizados y operando bajo carga. Sin corriente circulando por los conductores y conexiones, no se genera el calor necesario para que las anomalías sean visibles en el termograma. Lo ideal es que el equipo opere al menos al 40 % de su carga nominal durante la inspección. Trabajar con equipos energizados exige que el termógrafo cumpla con todas las normas de seguridad eléctrica aplicables y utilice el equipo de protección personal adecuado para el nivel de tensión presente.

¿Cuánto cuesta un estudio termográfico eléctrico?

El costo varía según la cantidad de equipos a inspeccionar, la complejidad de la instalación, la ubicación geográfica y la empresa que realiza el servicio. Como referencia general, una inspección termográfica de un tablero principal y sus derivaciones en una instalación comercial pequeña puede costar entre 200 y 500 dólares. En instalaciones industriales con múltiples subestaciones, tableros de distribución, centros de control de motores y transformadores, el costo puede oscilar entre 1.000 y 5.000 dólares o más. Algunas empresas cobran por punto inspeccionado, mientras que otras ofrecen tarifas por jornada de trabajo. El costo del estudio siempre es significativamente menor que el de una falla no detectada.

¿Qué diferencia hay entre termografía cualitativa y cuantitativa?

La termografía cualitativa se basa en la comparación visual de patrones térmicos entre componentes similares sin necesidad de medir temperaturas absolutas. Si una fase está notablemente más caliente que las otras dos, existe una anomalía independientemente del valor exacto. La termografía cuantitativa, en cambio, mide valores de temperatura específicos y calcula la diferencia térmica (ΔT) para clasificar la severidad del hallazgo según estándares como NETA. La cualitativa es más rápida y menos dependiente de la configuración exacta de emisividad, mientras que la cuantitativa ofrece datos más precisos para documentar y priorizar acciones. En la práctica, la mayoría de las inspecciones profesionales combinan ambos enfoques para obtener resultados más confiables.

¿Las ventanas infrarrojas afectan la precisión de las mediciones?

Las ventanas infrarrojas son dispositivos instalados permanentemente en las puertas de tableros y gabinetes eléctricos que permiten inspeccionar sin abrir el equipo. Están fabricadas con materiales transparentes a la radiación infrarroja, como el fluoruro de calcio o el germanio. Aunque ofrecen ventajas significativas en seguridad, introducen un factor de transmisión que debe compensarse en la cámara para obtener lecturas precisas. La transmitancia típica de una ventana infrarroja de buena calidad oscila entre el 70 % y el 95 %, dependiendo del material y del rango espectral. Si la cámara no se configura con el factor de transmisión correcto, las temperaturas medidas serán inferiores a las reales, lo que podría hacer que una anomalía grave pase desapercibida.

¿Se puede usar un celular con cámara térmica para inspecciones profesionales?

Existen accesorios de cámara térmica que se conectan a teléfonos celulares y ofrecen funcionalidad básica de imagen infrarroja. Sin embargo, estos dispositivos tienen limitaciones importantes que los hacen inadecuados para inspecciones profesionales de sistemas eléctricos. Su resolución suele ser muy baja (entre 80 × 60 y 160 × 120 píxeles), su sensibilidad térmica es inferior a la de las cámaras profesionales y carecen de funciones avanzadas como ajuste de emisividad por zona, compensación de temperatura reflejada y lentes intercambiables. Para inspecciones informales de orientación inicial pueden resultar útiles, pero los informes generados con estos equipos generalmente no cumplen los requisitos de las normas y estándares aplicables a inspecciones termográficas formales.

¿Es necesario apagar la iluminación artificial durante la inspección?

No es obligatorio apagar la iluminación en todos los casos, pero sí es recomendable minimizar las fuentes de calor radiante cercanas al equipo inspeccionado. Las luminarias, especialmente las de tipo halógeno o incandescente, emiten una cantidad significativa de radiación infrarroja que puede reflejarse en las superficies metálicas de los tableros y generar falsas lecturas de temperatura. Las luminarias LED generan mucha menos interferencia térmica. Si no es posible apagar la iluminación, el termógrafo debe identificar las fuentes de reflexión y compensar su efecto mediante el ajuste de la temperatura reflejada en la cámara. Cambiar ligeramente el ángulo de captura también puede ayudar a evitar reflejos directos que distorsionen la imagen térmica.

¿Cómo influye la temperatura ambiente en los resultados termográficos?

La temperatura ambiente tiene un impacto directo en la interpretación de los resultados. Un componente que muestra 60 °C en un ambiente de 25 °C presenta un ΔT de 35 °C sobre la temperatura ambiente. Ese mismo componente, si se inspecciona en un ambiente de 40 °C, necesitaría alcanzar 75 °C para presentar el mismo ΔT. Por eso las normas de clasificación de severidad siempre consideran la diferencia de temperatura y no el valor absoluto. Las inspecciones realizadas en condiciones de calor extremo pueden enmascarar anomalías leves, mientras que las realizadas en ambientes muy fríos pueden exagerar las diferencias. Lo ideal es documentar siempre la temperatura ambiente al momento de la inspección y considerar su efecto al analizar cada termograma.

Conclusión

A lo largo de este artículo has podido conocer en profundidad cómo funciona la termografía eléctrica, desde sus principios físicos hasta su aplicación práctica en distintos tipos de equipos. Esta técnica representa una herramienta fundamental dentro del mantenimiento predictivo moderno, capaz de prevenir fallas costosas y proteger tanto las instalaciones como a las personas.

Los aspectos más importantes que puedes llevarte son la necesidad de realizar inspecciones con equipos bajo carga, configurar correctamente la emisividad, medir la corriente en cada fase y clasificar las anomalías según estándares reconocidos como NETA. Todo esto te permite tomar decisiones informadas sobre cuándo y cómo intervenir en tus instalaciones eléctricas antes de que un problema menor se convierta en una emergencia.

La termografía eléctrica es una disciplina que combina conocimiento técnico, experiencia práctica y tecnología de medición avanzada. Si te interesa seguir profundizando en temas relacionados con sistemas eléctricos, mantenimiento y diagnóstico de instalaciones, en este sitio web encontrarás más contenidos que complementan lo que has aprendido hoy.

Sigue aprendiendo:
