Manufactura aditiva en metal

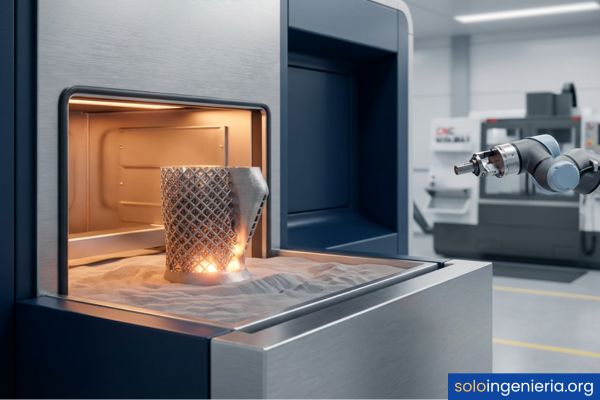

¿Qué es la manufactura aditiva en metal?

La manufactura aditiva en metal reúne procesos que crean una pieza añadiendo material en capas hasta formar la geometría final. En lugar de partir de un bloque macizo y “quitar” material, el sistema construye solo lo necesario. Ese cambio de lógica abre una pregunta clave: ¿Qué pasa cuando el diseño deja de estar limitado por la herramienta de corte?

En la práctica, casi siempre se trabaja con polvo metálico o alambre y una fuente de energía que lo funde, lo sinteriza o lo une con aglutinantes. La pieza se forma dentro de una cámara controlada, con parámetros muy estrictos. Pequeños cambios en energía, velocidad o atmósfera pueden alterar porosidad, tensiones y acabado.

Este enfoque tiene una ventaja que explica su adopción: permite fabricar canales internos, entramados y formas orgánicas que serían costosas o imposibles con métodos tradicionales. También permite consolidar conjuntos, es decir, reemplazar varias piezas por una sola. Eso reduce tornillos, soldaduras y puntos potenciales de fallo.

Sin embargo, “imprimir” metal no significa que el componente salga listo para usar. La mayoría de las piezas requieren control dimensional, tratamientos térmicos y mecanizados de precisión. Por eso, más que una máquina, es un flujo completo que combina diseño, parámetros, inspección y postprocesos.

Diferencias con los procesos de fabricación tradicional

La comparación más útil no es “mejor o peor”, sino “cuándo conviene cada uno”. En fabricación tradicional, el coste y el tiempo suelen depender del utillaje, del acceso de la herramienta y del número de operaciones. En aditiva, gran parte del reto está en la estabilidad del proceso y en el postprocesamiento.

A continuación, se muestran diferencias típicas. Estas diferencias pueden variar según tecnología, material y requisitos, pero sirven para orientar decisiones iniciales cuando se evalúa un proyecto.

Aspecto	Manufactura aditiva metálica	Fabricación tradicional (mecanizado, fundición, forja)
Geometrías complejas	Muy alta libertad, canales internos y retículas.	Limitada por herramientas, desmoldeo y accesos.
Coste inicial	Sin moldes; el coste depende del tiempo de máquina y postproceso.	Puede requerir moldes/utillajes; alto coste al inicio en fundición.
Series cortas	Competitiva en prototipos y lotes pequeños.	Mecanizado puede ser competitivo; fundición suele penalizar.
Propiedades	Dependientes de parámetros; puede haber anisotropía y porosidad.	Más estables y conocidas; normas y prácticas maduras.
Plazos	Rápida en iteraciones; el postproceso puede alargar tiempos.	Rápida en producción estable; cambios de diseño cuestan más.
Acabado superficial	Normalmente requiere acabado posterior en zonas críticas.	Puede ser mejor desde origen, según proceso.

Evolución histórica de la impresión 3D metálica

La impresión 3D metálica no apareció “de golpe”. Primero se consolidaron técnicas de prototipado rápido con polímeros y, con el tiempo, la industria trasladó el concepto a metales. El salto exigió dominar polvo, láseres, atmósferas inertes y control térmico, porque el metal introduce contracciones y tensiones mucho más críticas.

En sus primeras etapas industriales, el objetivo fue fabricar piezas complejas con buena repetibilidad, incluso si el coste era alto. Con el avance de software y sensores, el foco pasó a controlar la calidad del cordón o del baño de fusión. Esa evolución impulsó el uso en sectores exigentes, donde la trazabilidad y la validación lo son todo.

Otro cambio importante fue la diversificación tecnológica. No todo se basa en “fundir polvo”: surgieron rutas como la inyección de aglutinante y la deposición con alambre. Cada ruta buscó resolver una limitación distinta, ya sea velocidad, tamaño de pieza o coste por componente.

Hoy, la tendencia es integrar el proceso en planta como una célula más: diseño, impresión, tratamiento térmico, mecanizado e inspección. En ese punto, la conversación ya no es solo de máquinas, sino de procesos industriales completos. Esa mirada es muy propia de la ingeniería mecánica aplicada a producción real.

Principales tecnologías de impresión 3D en metal

Cuando se habla de impresión 3D en metal, conviene pensar en “familias” de procesos. Cada familia usa una forma de material, una fuente de energía y una estrategia para unir capas. Por eso, dos piezas “impresas” pueden comportarse distinto aunque sean del mismo material.

A continuación se describen las tecnologías más comunes. La clave es entender qué controla la calidad en cada una: tamaño de grano, porosidad, tensiones residuales, velocidad de producción o necesidad de postprocesos. Con esa base, elegir se vuelve más lógico.

Fusión selectiva por láser (SLM)

La SLM funde polvo metálico en un lecho mediante un láser, capa por capa. El objetivo es lograr fusión completa para obtener alta densidad y buenas propiedades mecánicas. Trabaja en atmósfera controlada, normalmente con gas inerte, para evitar oxidación y defectos.

Su punto fuerte es el detalle y la precisión, ideal para geometrías complejas. El reto está en gestionar tensiones residuales y deformaciones por gradientes térmicos. Por eso, la orientación, los soportes y el tratamiento térmico posterior suelen ser parte del plan desde el inicio.

Sinterizado directo de metal por láser (DMLS)

DMLS se usa a menudo como término comercial para procesos muy cercanos a SLM. En la práctica, la diferencia histórica fue el grado de fusión y la forma de consolidación del polvo. Hoy, en muchos entornos, se considera dentro de la misma familia de fusión en lecho de polvo por láser.

Lo importante para un proyecto es cómo se certifica el proceso en una máquina concreta: parámetros, material, espesor de capa y estrategia de escaneo. Dos equipos pueden dar resultados diferentes con el mismo nombre de tecnología. Por eso, la validación con probetas y la inspección son críticas.

Fusión por haz de electrones (EBM)

EBM usa un haz de electrones dentro de una cámara de vacío para fundir polvo metálico. El vacío reduce contaminantes y permite trabajar bien con materiales reactivos. Además, suele operar a temperaturas elevadas en la cámara, lo que puede disminuir tensiones residuales.

Esta tecnología es conocida por su capacidad en ciertas aleaciones, como titanio, y por producir microestructuras particulares. Como contraparte, el acabado superficial suele ser más rugoso que en láser, y la resolución fina depende del tamaño del haz y del control del polvo.

Deposición de energía dirigida (DED)

DED alimenta material (polvo o alambre) mientras una fuente de energía lo funde sobre una superficie. Se usa tanto para fabricar como para reparar, porque puede añadir material sobre una pieza existente. Eso permite recuperar componentes caros sin reemplazarlos por completo.

Su ventaja principal es el tamaño y la flexibilidad, incluso con brazos robóticos. El compromiso suele estar en el detalle: la precisión y el acabado son más limitados que en lecho de polvo. Aun así, con mecanizado posterior se logran tolerancias exigentes.

Inyección de aglutinante metálico (Binder Jetting)

Binder Jetting deposita un aglutinante sobre capas de polvo metálico para “pegar” la forma. La pieza sale en “verde” y luego se densifica con sinterizado y, en algunos casos, infiltración. El atractivo es que la impresión puede ser rápida y no requiere fundir metal en cada capa.

El reto es controlar la contracción durante el sinterizado y lograr densidades altas de forma consistente. A cambio, puede ser una ruta interesante para volúmenes mayores, siempre que el diseño y el control del horno estén muy bien ajustados.

Materiales metálicos compatibles con manufactura aditiva

La lista de metales imprimibles crece, pero no todo material “funciona” bien en aditiva. Se busca buena soldabilidad, comportamiento predecible al enfriar y disponibilidad de polvo o alambre con calidad estable. Además, cada aleación puede requerir parámetros y tratamientos específicos.

También importa el objetivo: resistencia, peso, corrosión, temperatura o biocompatibilidad. Elegir material no es solo mirar una ficha técnica, sino pensar en el proceso completo, desde la impresión hasta la inspección y el servicio en campo.

Aleaciones de titanio

Las aleaciones de titanio destacan por su alta relación resistencia-peso y resistencia a la corrosión. En aplicaciones aeronáuticas y médicas, ese equilibrio es clave. En aditiva, el titanio exige atmósferas muy controladas para evitar contaminación con oxígeno o nitrógeno.

Un punto importante es el tratamiento térmico posterior, que ajusta microestructura y propiedades. También se presta atención a la rugosidad, especialmente si la pieza interactúa con tejidos o con fluidos. En muchos casos, se combina impresión con mecanizado final en zonas funcionales.

Aleaciones de aluminio

El aluminio es atractivo por su ligereza y su buena conductividad. Sin embargo, no todas las aleaciones tradicionales se imprimen igual de bien, porque algunas son propensas a fisuración por solidificación. Por eso se usan aleaciones desarrolladas o adaptadas para aditiva.

Cuando el objetivo es disipación térmica o reducción de masa, la manufactura aditiva permite formas que mejoran el desempeño. Aun así, suele requerirse verificación dimensional y, en ocasiones, tratamientos para mejorar resistencia o estabilidad. La selección depende del entorno de trabajo y del nivel de carga.

Aceros inoxidables y aceros de herramientas

Los inoxidables son comunes por su combinación de resistencia y corrosión, y por su relativa facilidad de procesado. Son habituales en componentes industriales, utillajes y piezas que necesitan buena durabilidad. En aditiva, el control de porosidad y del acabado es clave para evitar iniciación de corrosión.

En aceros de herramientas, el objetivo suele ser dureza y resistencia al desgaste. Aquí la gestión térmica y los tratamientos posteriores importan mucho, porque afectan a carburos, distorsión y dureza final. Es frecuente imprimir insertos con canales conformales y luego mecanizar superficies de contacto.

Superaleaciones base níquel (Inconel)

Las superaleaciones base níquel se usan en alta temperatura y ambientes agresivos. Son típicas en turbinas, combustión y sectores donde la resistencia al creep importa. En impresión, se aprovecha su capacidad para fabricar geometrías internas complejas, como canales de refrigeración.

El desafío suele ser el control de tensiones residuales y la necesidad de tratamientos térmicos específicos. La inspección no destructiva puede ser parte del proceso para piezas críticas. Cuando se hace bien, se obtiene un componente con desempeño sobresaliente en condiciones exigentes.

Aleaciones de cobalto-cromo

El cobalto-cromo se asocia con alta resistencia al desgaste y buena biocompatibilidad, por eso aparece en implantes y componentes sometidos a fricción. En aditiva, se busca densidad alta y control de microestructura para asegurar desempeño repetible. La rugosidad puede ser útil o un problema, según el uso.

En aplicaciones médicas, además, importa la trazabilidad del polvo y la limpieza del proceso. En aplicaciones industriales, el foco puede estar en superficies de contacto y vida a fatiga. Por eso, el postprocesamiento y el acabado superficial son parte del plan desde el diseño.

Proceso de fabricación aditiva metálica

El flujo real no empieza cuando se pulsa “imprimir”. Empieza en el modelo, en los requisitos funcionales y en cómo se va a verificar la pieza. En metal, calidad y proceso van unidos: si un paso se descuida, los siguientes se vuelven más caros o no lo corrigen.

A continuación se resume un proceso típico. Dependiendo de la tecnología, algunas etapas cambian, pero la idea general se mantiene: diseñar, fabricar, estabilizar, terminar e inspeccionar con método.

Paso	¿Qué se hace?	¿Por qué importa?
1. Definición de requisitos	Cargas, tolerancias, material, entorno, vida útil.	Evita sobrediseño y define criterios de aceptación.
2. Diseño y preparación (slicing)	Orientación, soportes, espesores, estrategia de capas.	Controla deformación, acabado y éxito de la impresión.
3. Preparación del material	Polvo/alambre: calidad, humedad, almacenamiento.	Reduce defectos y variación entre lotes.
4. Impresión	Construcción capa por capa en atmósfera controlada.	Define microestructura, densidad y tensiones.
5. Enfriamiento y extracción	Retiro de la base, despolvado, manipulación segura.	Evita daños y contaminación de superficies.
6. Tratamientos térmicos	Alivio de tensiones, envejecimiento, solución, HIP.	Mejora estabilidad dimensional y propiedades.
7. Postprocesos	Mecanizado, arenado, pulido, recubrimientos.	Alcanza tolerancias y acabado funcional.
8. Inspección y validación	Dimensional, NDT, metalografía, ensayos mecánicos.	Asegura conformidad antes de uso crítico.

Aplicaciones industriales de la impresión 3D en metal

Las aplicaciones más interesantes suelen tener algo en común: o bien necesitan geometrías complejas, o bien requieren reducción de peso, o bien buscan consolidar piezas. También encaja cuando se quieren iteraciones rápidas sin fabricar moldes. Por eso se ve tanto en sectores de alta exigencia.

En cada sector, el valor aparece en un punto distinto: rendimiento, tiempos de desarrollo, mantenimiento o personalización. A continuación se describen usos típicos y la razón técnica detrás de cada uno.

Industria aeroespacial y aeronáutica

En aeronáutica se busca aligerar sin perder resistencia, y ahí la manufactura aditiva encaja bien. Se imprimen soportes, conductos, componentes de estructuras secundarias y piezas con canales internos optimizados. La consolidación de conjuntos puede reducir uniones y, con ello, puntos de inspección.

También se usa para prototipos funcionales que deben parecerse al componente final en material y propiedades. Eso ayuda a validar diseño y ensamblaje antes de invertir en procesos tradicionales. La trazabilidad y la inspección son muy estrictas, por lo que el control del proceso es parte del valor.

Sector médico e implantes personalizados

En medicina, el gran aporte es la personalización. Se pueden fabricar implantes ajustados a la anatomía del paciente, con superficies porosas o reticulares que favorecen la integración ósea según el caso clínico. Ese nivel de adaptación sería difícil de conseguir con métodos convencionales a coste razonable.

La calidad aquí no es negociable: se controlan materiales, limpieza y repetibilidad. También se consideran acabados, bordes y zonas de contacto con tejido. En muchos casos, la pieza se imprime cerca de la forma final y luego se termina con mecanizado y pulido en áreas críticas.

Industria automotriz y motorsport

En automoción general, la aditiva aparece en prototipos, utillajes y piezas especiales. En motorsport, donde los ciclos de diseño son rápidos, se imprimen componentes para probar soluciones en poco tiempo. La capacidad de iterar acelera el aprendizaje del equipo de ingeniería.

También se usa para piezas con refrigeración interna, colectores complejos o soportes ligeros. Cuando hay alta vibración, se cuida la orientación y los tratamientos para mejorar la fatiga. En series grandes, suelen preferirse rutas tradicionales, pero la aditiva aporta valor en fases de desarrollo y en piezas de nicho.

Sector energético y turbomaquinaria

En turbomaquinaria, la geometría interna puede definir el rendimiento. La impresión permite crear pasajes de refrigeración o estructuras internas que mejoran el intercambio térmico. En componentes expuestos a altas temperaturas, las superaleaciones y los tratamientos adecuados son esenciales.

Además, la reparación por DED es una aplicación muy práctica: se recupera material en zonas desgastadas y luego se mecaniza. Esto puede reducir paradas y costes en equipos críticos. En operaciones industriales, ese enfoque se complementa bien con el mantenimiento predictivo de maquinaria, porque ayuda a decidir cuándo reparar y qué reparar.

Fabricación de moldes y utillajes

En moldes, el beneficio típico son los canales de refrigeración conformales, que siguen la forma real de la cavidad. Eso mejora la extracción de calor y puede acortar ciclos. El resultado suele ser más estabilidad térmica y menos defectos por enfriamiento desigual.

En utillajes, se imprimen fijaciones ligeras y herramientas adaptadas a una pieza concreta. También se combinan inserciones impresas con bases mecanizadas para equilibrar coste y precisión. Para casos donde hay contacto y fricción, entender la tribología y lubricación ayuda a elegir tratamientos y acabados que alargan la vida útil.

Ventajas frente a la manufactura sustractiva

La manufactura sustractiva es excelente cuando se necesita precisión, acabado y repetibilidad en geometrías accesibles. La aditiva aporta valor cuando el diseño “rompe” esas reglas, o cuando se busca consolidar y optimizar. La clave es comparar con criterio técnico, no por moda.

A continuación se listan ventajas habituales. Cada una depende de una buena ingeniería de proceso, porque imprimir sin estrategia puede borrar estas ventajas con postprocesos excesivos.

• Libertad geométrica real: Permite canales internos, cavidades y formas orgánicas que una fresa no puede alcanzar.
• Consolidación de piezas: Reduce ensamblajes al integrar funciones en un solo componente, bajando uniones y tolerancias acumuladas.
• Optimización de peso: Facilita aligeramiento mediante retículas y espesores variables, útil donde cada gramo cuenta.
• Iteración rápida: Cambiar un diseño suele implicar ajustar el archivo y parámetros, sin fabricar moldes nuevos.
• Producción bajo demanda: Puede reducir inventario físico en piezas de baja rotación, fabricando cuando se necesita.
• Personalización: Viabiliza piezas adaptadas a un caso concreto, especialmente útil en medicina y utillaje especializado.

Limitaciones y desafíos técnicos actuales

La impresión 3D en metal ofrece capacidades muy potentes, pero también introduce problemas que en procesos tradicionales están más “domesticados”. Muchos fallos no se ven a simple vista: aparecen como porosidad interna, tensiones residuales o desviaciones por deformación térmica.

Entender estas limitaciones evita expectativas irreales. También ayuda a planear pruebas, inspecciones y márgenes de diseño desde el principio, en lugar de corregir tarde cuando el coste ya es alto.

• Control de porosidad y defectos: La falta de fusión, inclusiones o poros puede reducir resistencia y fatiga si no se controlan parámetros y material.
• Anisotropía: Las propiedades pueden variar según la dirección de construcción, por la solidificación capa a capa.
• Tensiones residuales y deformación: Los gradientes térmicos pueden curvar piezas, exigir soportes y obligar a tratamientos térmicos.
• Acabado superficial: La rugosidad suele ser mayor que en mecanizado, y puede afectar sellado, fricción o flujo.
• Repetibilidad entre máquinas y lotes: El mismo “ajuste” no siempre se comporta igual si cambian polvo, calibración o ambiente.
• Inspección compleja: Canales internos y geometrías cerradas requieren técnicas avanzadas y criterios claros de aceptación.
• Coste del postprocesamiento: Soportes, mecanizado, tratamientos y limpieza pueden dominar el tiempo total del proyecto.

Diseño para manufactura aditiva (DfAM)

Diseñar para aditiva no es dibujar una pieza tradicional y luego “imprimirla”. Es pensar desde el inicio en cómo se construye capa a capa, qué zonas necesitan soporte y qué superficies requieren acabado. Cuando se aplica bien, el diseño aprovecha el proceso en lugar de pelear contra él.

DfAM también exige un enfoque claro de verificación. Si una geometría interna no se puede inspeccionar o limpiar, quizá no sea viable. Por eso, el diseño se hace junto con fabricación, calidad y, cuando aplica, con normativa del sector.

Principios fundamentales del DfAM

DfAM se apoya en reglas prácticas que reducen riesgo de fallo y costes. No son “prohibiciones”, sino criterios para que el diseño sea fabricable y controlable. A continuación van principios que suelen marcar la diferencia desde el primer prototipo.

Si se aplican desde el inicio, se evitan cambios caros más adelante. También ayudan a planear tolerancias realistas y a decidir qué zonas se terminarán con mecanizado o rectificado.

• Diseñar según la dirección de construcción: Coloca superficies críticas donde el proceso sea más estable y con menos soportes.
• Minimizar soportes: Menos soportes significa menos riesgo de marcas, menos tiempo y menos trabajo de retirada.
• Dejar material para mecanizado: En zonas funcionales, se diseña un sobrematerial para lograr tolerancias finales con CNC.
• Evitar paredes demasiado delgadas: Paredes finas pueden deformarse o quedar frágiles; conviene validar límites con probetas.
• Planificar evacuación de polvo: En cavidades, diseña salidas y accesos para limpiar polvo y evitar atrapamientos.
• Integrar funciones con criterio: Consolidar piezas ayuda, pero no debe impedir mantenimiento, inspección o sustitución.

Estructuras reticulares y aligeramiento

Las retículas permiten reducir masa manteniendo rigidez, o crear porosidad funcional. En metal, se usan para aligerar soportes, mejorar disipación o ajustar respuesta mecánica. El diseño debe considerar tamaño de celda, espesor de strut y posibilidad de limpieza.

A continuación se muestra una representación visual simple y responsiva para entender el concepto. No es un plano de fabricación, pero ayuda a imaginar la diferencia entre sólido y reticular.

Diseño de soportes y orientación óptima

La orientación define calidad, tiempo y riesgo. Si una superficie funcional queda hacia abajo y necesita soporte, es probable que el acabado empeore y se incremente el trabajo de retirada. Por eso, se orienta buscando equilibrio entre estabilidad térmica, área por capa y accesibilidad para postprocesos.

A continuación se muestra un esquema conceptual sobre cómo la orientación afecta a soportes, acabado y tiempo. Sirve para pensar decisiones antes de imprimir, no como regla fija.

Consideraciones económicas y viabilidad

El coste en manufactura aditiva metálica rara vez se explica solo por “horas de impresión”. Influyen preparación, soportes, tratamientos, inspección y mecanizado. En piezas críticas, la validación puede ser una parte importante del esfuerzo total.

La viabilidad se decide comparando el coste total y el riesgo técnico contra alternativas. A veces se gana por rendimiento o por rapidez de iteración, aunque la pieza sea más cara. En otros casos, la aditiva pierde si el diseño no aprovecha su libertad geométrica.

Factores que influyen en el costo por pieza

Los factores de coste están conectados. Si el diseño obliga a muchos soportes, sube material, tiempo y trabajo manual. Si el acabado requerido es muy fino, el mecanizado puede dominar el presupuesto. Entender estas palancas ayuda a ajustar el diseño con intención.

A continuación se listan factores habituales que conviene revisar antes de comprometer un proyecto. Con un buen análisis previo, se evitan sorpresas cuando llegan las primeras piezas.

• Volumen de material y altura de construcción: Más volumen y más capas suelen aumentar tiempo de máquina y consumo.
• Orientación y soportes: Soportes implican tiempo extra, material y riesgo de marcas al retirarlos.
• Material y disponibilidad: Algunos polvos o alambres tienen mayor coste y requisitos de manejo más estrictos.
• Tratamientos térmicos: Alivio de tensiones o HIP añaden tiempo y coste, pero pueden ser necesarios.
• Postprocesos de acabado: Mecanizado, pulido o recubrimientos suben coste, especialmente en tolerancias estrechas.
• Inspección y trazabilidad: Ensayos y registros aumentan coste, pero reducen riesgo en piezas críticas.
• Tasa de rechazo y curva de aprendizaje: En nuevas geometrías, puede haber iteraciones hasta estabilizar el proceso.

¿Cuándo es rentable frente a métodos convencionales=

Es rentable cuando el valor proviene de una geometría que reduce masa, mejora rendimiento o integra funciones que antes requerían ensamblajes. También cuando se necesitan lotes pequeños con cambios frecuentes de diseño. En esos escenarios, el ahorro puede aparecer por menos piezas, menos operaciones o menos tiempo de desarrollo.

En cambio, si la pieza es simple y se produce en grandes volúmenes, métodos como fundición, forja o mecanizado pueden ser más eficientes. La aditiva tampoco suele ganar si el componente requiere tantas operaciones de acabado que termina pareciéndose a un mecanizado “con pasos extra”. La clave es que el diseño aproveche la aditiva desde el principio.

Tendencias de mercado y reducción de costos

La reducción de costos no depende de una sola mejora. Suele venir de máquinas más rápidas, mejor reutilización de material, automatización de postprocesos y flujos de calidad más integrados. También ayuda la estandarización de parámetros para materiales comunes.

A continuación se resumen tendencias típicas observadas en entornos industriales. No son promesas, sino direcciones en las que se está trabajando para mejorar productividad y previsibilidad.

Tendencia	Qué cambia	Impacto típico en costos
Más potencia y múltiples fuentes	Mayor tasa de construcción en lecho de polvo.	Reduce coste por hora efectiva si se mantiene calidad.
Automatización de manejo de polvo	Menos tiempo manual y menos variabilidad.	Baja los costes operativos y mejora la repetibilidad.
Postprocesos más integrados	Celdas con tratamiento y acabado planificados.	Disminuye tiempos muertos y retrabajos.
Mejor monitorización del proceso	Más datos durante la construcción.	Reduce rechazo y acelera validación.
Materiales más estandarizados	Polvos con distribución y calidad más controladas.	Menos dispersión de resultados y menos iteraciones.

Preguntas frecuentes

¿Qué precisión dimensional se puede alcanzar?

La precisión dimensional depende de la tecnología, el material, la orientación y el postprocesamiento. En metal, es común que ciertas superficies necesiten mecanizado para lograr tolerancias muy ajustadas, sobre todo en alojamientos, roscas o planos de sellado. Además, la contracción térmica y las tensiones residuales pueden provocar pequeñas deformaciones, por lo que se compensa en diseño o se corrige con tratamientos y acabado final. La verificación dimensional suele formar parte del proceso.

¿Las piezas impresas en metal son igual de resistentes?

Pueden serlo, pero no se debe asumir sin validar. La resistencia final depende de densidad, porosidad, microestructura, dirección de construcción y tratamientos térmicos. En algunas aleaciones y con parámetros bien controlados, se logran propiedades comparables a procesos tradicionales, pero la anisotropía puede afectar fatiga o impacto. Por eso se usan probetas, controles de proceso y, cuando aplica, inspección no destructiva. La clave es diseñar y fabricar pensando en el requisito mecánico real.

¿Cuánto tiempo tarda en fabricarse una pieza?

El tiempo total incluye más que la impresión. La construcción puede tardar horas o días según volumen, altura y espesor de capa, pero luego llegan enfriamiento, extracción, retirada de soportes, tratamientos térmicos y mecanizado. En piezas críticas, la inspección también suma tiempo. Aun así, el valor aparece cuando se reduce el tiempo de desarrollo, porque iterar diseños suele ser más rápido que con moldes o utillajes complejos. Lo realista es estimar un plazo de proceso completo, no solo de máquina.

¿Se requiere siempre postprocesamiento?

En la mayoría de los casos, sí, aunque el nivel varía. Es frecuente aplicar alivio de tensiones y retirar soportes; muchas piezas requieren mecanizado en interfaces funcionales para asegurar tolerancia y acabado. Si la pieza tiene cavidades o canales, puede necesitar limpieza específica para retirar polvo atrapado. También puede ser necesario mejorar rugosidad para reducir fricción o asegurar sellado. El objetivo no es “arreglar” la impresión, sino llevar el componente al estándar exigido por su función.

¿Qué certificaciones existen para piezas críticas?

No hay una única certificación universal, porque depende del sector y del tipo de componente. En entornos regulados, se suelen exigir sistemas de gestión de calidad, trazabilidad de material, validación del proceso, planes de inspección y documentación completa. Muchas organizaciones se apoyan en normas y prácticas específicas de fabricación aditiva y en procedimientos internos homologados. Para piezas críticas, lo habitual es calificar máquina, material y parámetros, y luego demostrar repetibilidad con ensayos y registros. La certificación es tanto del proceso como de la pieza.

¿Qué tamaño máximo de pieza se puede imprimir en metal?

El tamaño depende del volumen de construcción de la máquina y de la tecnología usada. En lecho de polvo, el tamaño está limitado por la cámara y por cómo se gestionan deformaciones térmicas en piezas grandes. En DED, los tamaños pueden ser mayores porque se deposita sobre estructuras o bases más grandes, incluso con robots. A medida que crece la pieza, aumenta el reto de estabilidad, tiempo de construcción y postprocesamiento. Muchas veces se opta por imprimir secciones y luego unirlas con métodos validados.

¿Qué tan rugosa queda la superficie y cómo se mejora?

La rugosidad suele ser mayor que en mecanizado, y depende de la orientación, el tamaño de capa y la tecnología. Zonas inclinadas, voladizos o áreas con soportes tienden a quedar más rugosas. Para mejorarla, se aplican técnicas como arenado, vibrado, pulido, mecanizado o procesos químicos, según material y geometría. La estrategia típica es definir desde diseño qué superficies deben ser “as built” y cuáles necesitan acabado. Así se controla el coste y se evita sobreprocesar toda la pieza.

¿Se pueden fabricar roscas directamente o es mejor mecanizarlas?

Se pueden fabricar roscas, pero en metal suele ser más fiable mecanizarlas si se requiere precisión, repetibilidad y buen acabado. Las roscas impresas pueden presentar rugosidad y tolerancias variables, especialmente en diámetros pequeños. Una solución común es imprimir un pre-taladro o un sobrematerial y luego roscar con macho o fresa. Esto reduce el riesgo de montaje y mejora la vida útil en uniones repetidas. La decisión depende del tamaño, la carga y cuántas veces se va a montar y desmontar.

¿Cómo se comprueba la calidad interna si hay canales o cavidades?

La calidad interna se verifica con una combinación de métodos, según criticidad. En algunos casos se usan inspecciones por imagen para detectar porosidad o falta de fusión en zonas internas, además de ensayos destructivos en probetas representativas. También se diseñan testigos, cupones o geometrías de control que se imprimen junto a la pieza. Para canales, además de inspección, se considera la capacidad de limpieza y de flujo real. En piezas críticas, la verificación se planifica desde el diseño.

¿Qué cuidados de seguridad exige el manejo de polvo metálico?

El polvo metálico requiere medidas estrictas porque puede ser fino y reactivo, dependiendo del material. Se controla la dispersión, se evitan fuentes de ignición y se usan equipos y procedimientos para minimizar inhalación y contacto. También se cuida el almacenamiento para evitar humedad o contaminación. La limpieza del entorno y el manejo de residuos se realizan con protocolos adecuados y equipos diseñados para polvo. En entornos industriales, la seguridad del polvo es parte esencial del proceso, no un detalle secundario.

Conclusión

La manufactura aditiva en metal cambia la forma de pensar la fabricación: en vez de limitarte a lo que una herramienta puede cortar, puedes diseñar con libertad y luego construir capa por capa. A lo largo del artículo se ha visto que esta tecnología es un proceso completo, no solo una máquina. Lo importante es entender qué controla la calidad y qué exige el flujo de producción.

También has visto tecnologías principales, materiales típicos y aplicaciones donde el valor aparece de forma clara. Si tú necesitas aligerar, integrar funciones o iterar diseños rápido, este enfoque puede encajar muy bien. Si tu prioridad es tolerancia extrema en geometrías simples y grandes volúmenes, conviene comparar con procesos tradicionales y considerar el postprocesamiento desde el principio.

Cuando lo enfocas con criterio técnico, el resultado es una pieza más inteligente, no solo “impresa”. Tú puedes usar estas ideas para evaluar viabilidad, diseñar con DfAM y planear inspección y acabados sin sorpresas. En este sitio web hay más contenidos relacionados para seguir profundizando en temas de fabricación, materiales y procesos industriales.
