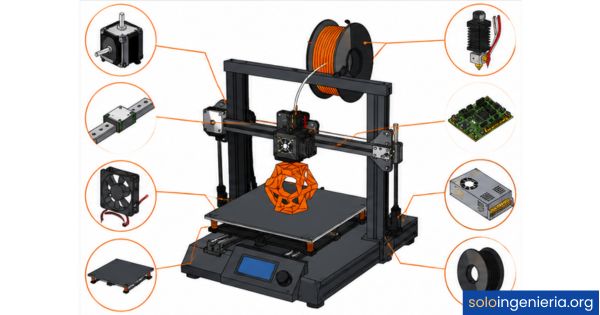

Componentes mecatrónicos de una impresora 3D

¿Qué es un componente mecatrónico en una impresora 3D?

Una impresora 3D no pertenece a un solo campo de la ingeniería. Es el resultado de integrar mecánica, electrónica, sistemas de control y software en un único dispositivo que fabrica objetos físicos a partir de un archivo digital. Eso es, por definición, un sistema mecatrónico: la combinación funcional de varias disciplinas con un objetivo común.

Entender sus componentes desde esta perspectiva cambia la forma en que los analizas. No se trata de piezas aisladas, sino de subsistemas que dependen unos de otros. Si la mecánica falla, la electrónica no puede compensarlo. Si la electrónica no recibe buenas señales de los sensores, el firmware toma decisiones incorrectas. Todo está conectado.

La integración de mecánica, electrónica y control

La mecatrónica no es la suma de disciplinas, sino su integración. En una impresora 3D, esto se traduce en que un motor no solo mueve una correa: lo hace porque un driver recibió una señal de la placa base, que interpretó una instrucción del firmware, que a su vez leyó un archivo G-code generado por un slicer a partir de un modelo 3D. Toda esa cadena ocurre en milisegundos.

¿Por qué se considera mecatrónico este sistema?

Una impresora 3D cumple con los criterios que definen a un sistema mecatrónico: tiene actuadores (motores, calefactores), sensores (termistores, finales de carrera), una unidad de procesamiento (placa base con firmware) y elementos mecánicos que ejecutan el movimiento físico. La clave no está en cada pieza por separado, sino en cómo se comunican y coordinan para lograr un resultado preciso y repetible.

Esto es exactamente lo que estudia la ingeniería mecatrónica: el diseño de sistemas donde la mecánica, la electrónica y el control no son compartimentos separados, sino una sola solución integrada. La impresora 3D es uno de los ejemplos más accesibles y completos de este principio aplicado.

Componentes mecánicos de una impresora 3D

Los componentes mecánicos son los responsables del movimiento físico y de mantener la estructura estable durante todo el proceso de impresión. Sin una mecánica bien diseñada, ningún sistema electrónico puede garantizar precisión, porque cualquier vibración, holgura o desalineación se traduce directamente en defectos sobre la pieza impresa.

Marco o estructura

El marco es el esqueleto de la impresora. Su función es mantener todos los componentes alineados y absorber las vibraciones generadas durante el movimiento de los ejes. Los marcos más comunes están fabricados en perfiles de aluminio extruido, que ofrecen rigidez, bajo peso y facilidad de montaje. Una estructura débil provoca oscilaciones que afectan directamente la calidad superficial de las piezas.

Ejes de movimiento y guías lineales

Las impresoras 3D cartesianas trabajan con tres ejes: X (movimiento lateral del cabezal), Y (movimiento de la cama hacia delante y atrás) y Z (desplazamiento vertical). Las guías lineales o varillas de acero pulido son las que permiten que estos movimientos sean suaves y sin juego mecánico. Cuando las guías presentan desgaste o suciedad, el movimiento pierde precisión y aparecen capas irregulares.

Sistema de transmisión: correas y husillos

El movimiento de los motores se transmite al cabezal y a la cama mediante dos sistemas distintos. Las correas dentadas se usan para los ejes X e Y, donde se necesita velocidad y respuesta rápida. Los husillos trapezoidales o de bola se emplean en el eje Z, donde prima la estabilidad vertical y la carga del cabezal exige mayor torque. La tensión de las correas influye directamente en la fidelidad del movimiento.

Extrusor y carro de impresión

El extrusor es el componente que empuja el filamento hacia el hotend. Se monta sobre el carro de impresión, que se desplaza a lo largo del eje X. Existen dos configuraciones principales: el extrusor directo, donde el motor está integrado en el cabezal, y el extrusor Bowden, donde el motor está separado y empuja el filamento a través de un tubo PTFE. Cada configuración tiene ventajas según el tipo de material y la velocidad de impresión.

Componentes electrónicos y de control

Si la mecánica mueve la impresora, la electrónica decide cómo, cuándo y cuánto se mueve. Este subsistema es el que convierte instrucciones digitales en acciones físicas precisas, coordinando motores, temperaturas, sensores y pantalla al mismo tiempo. Su correcto funcionamiento determina la fiabilidad de cada impresión.

Placa base o mainboard

La placa base es el núcleo electrónico de la impresora. Interpreta el código G, activa los motores, regula las temperaturas y procesa las señales de los sensores en tiempo real. Contiene un microprocesador, los conectores para motores y termistores, los drivers integrados o en zócalo y los puertos de comunicación. Modelos como la SKR de BigTreeTech o la Einsy de Prusa son ejemplos habituales en impresoras de nivel medio y profesional.

Motores paso a paso

Los motores paso a paso son los actuadores que convierten pulsos eléctricos en movimiento angular preciso y controlado. El modelo NEMA 17 es el estándar más extendido en impresoras 3D FDM gracias a su equilibrio entre torque, tamaño y coste. A diferencia de un motor convencional, el motor paso a paso no gira de forma continua, sino que avanza en incrementos discretos, lo que permite un posicionamiento exacto sin necesidad de encoder.

Drivers de motor

Los drivers son circuitos intermediarios entre la placa base y los motores. Su función es amplificar las señales de control y gestionar la corriente que recibe cada bobina del motor. Modelos como el A4988, el DRV8825 o el TMC2209 ofrecen distintos niveles de resolución de micropasos y control de ruido. Los drivers de la familia TMC, por ejemplo, permiten una operación más silenciosa y fluida gracias a sus algoritmos de interpolación de micropasos.

Fuente de alimentación

La fuente de alimentación convierte la corriente alterna de la red eléctrica en corriente continua a la tensión adecuada para la impresora, habitualmente 12 V o 24 V. Una fuente de mala calidad puede generar ruido eléctrico que afecta la estabilidad de la placa base y la regulación de temperatura. La potencia necesaria depende de cuántos componentes activos tenga la impresora: motores, cama caliente y hotend son los consumidores principales.

Sistema térmico: calor y temperatura

El sistema térmico es el responsable de fundir el filamento a la temperatura correcta y de mantener la cama en el rango óptimo para que la pieza se adhiera bien durante la impresión. Controlar el calor con precisión es tan importante como controlar el movimiento: un par de grados de diferencia puede cambiar la fluidez del material y arruinar capas enteras.

Hotend y bloque calefactor

El hotend es el conjunto térmico que funde el filamento justo antes de depositarlo. Está formado por un disipador térmico, un tubo de transición (throat o barrel), un bloque calefactor con resistencia eléctrica y una boquilla (nozzle). El disipador evita que el calor suba hacia la zona fría; el bloque calefactor lleva el filamento a la temperatura de fusión y la boquilla controla el diámetro del hilo extruido, habitualmente 0,4 mm.

Cama caliente

La cama caliente es la superficie sobre la que se construye la pieza. Se calienta para mejorar la adherencia de la primera capa y reducir las deformaciones por contracción térmica del material. La temperatura de la cama varía según el filamento: el PLA trabaja bien entre 50 y 65 °C, mientras que el ABS requiere entre 90 y 110 °C para evitar el warping. Una cama bien nivelada y a la temperatura correcta es la base de cualquier impresión exitosa.

Termistores y ventiladores

Los termistores son resistencias cuyo valor eléctrico cambia con la temperatura. La placa base lee esa variación y calcula la temperatura real del hotend y de la cama. Sin un termistor funcional, la impresora no puede regular el calor y entra en estado de error por seguridad. Los ventiladores, por su parte, cumplen dos funciones distintas: uno enfría el disipador del hotend de forma constante, y otro enfría el filamento recién depositado para solidificarlo rápidamente capa a capa.

Sensores y sistema de retroalimentación

Los sensores son los componentes que permiten a la impresora conocer su propio estado. Sin ellos, el sistema operaría de forma ciega: no sabría dónde está el cabezal, si la cama está nivelada o si el hotend alcanzó la temperatura correcta. La retroalimentación que generan los sensores es lo que convierte la impresora en un sistema de control real, capaz de tomar decisiones basadas en condiciones medidas, no asumidas.

Finales de carrera

Los finales de carrera, también llamados endstops, son interruptores que se activan cuando el cabezal o la cama llegan al extremo de cada eje. Su función principal es establecer el punto de origen o home al inicio de cada impresión. Sin este proceso de referenciado, la impresora no sabe desde dónde empezar a mover los ejes y el posicionamiento de toda la pieza quedaría desplazado. Pueden ser mecánicos, ópticos o magnéticos según el diseño de la máquina.

Sensores de nivelación automática

Los sensores de nivelación automática, como el BLTouch o los sensores inductivos, miden la distancia entre la boquilla y la cama en varios puntos antes de comenzar a imprimir. Con esas mediciones, el firmware crea un mapa de la superficie y compensa en tiempo real las variaciones de altura durante la primera capa. Este sistema reduce los errores de adhesión causados por camas ligeramente inclinadas o con irregularidades superficiales.

¿Cómo interactúan todos los componentes entre sí?

Cada componente analizado hasta aquí tiene una función específica, pero ninguno opera de forma aislada. La impresora 3D funciona como un sistema de lazo cerrado: el firmware emite órdenes, los actuadores las ejecutan, los sensores miden el resultado y el firmware ajusta lo que sea necesario. Eso es control automático aplicado a la fabricación capa a capa.

Esta arquitectura es también el fundamento de los sistemas mecatrónicos: un conjunto de subsistemas que se comunican entre sí a través de señales eléctricas y que responden a condiciones del entorno en tiempo real. Entender cómo fluye la información dentro de la impresora es entender cómo funciona cualquier máquina automática moderna.

El firmware como cerebro del sistema

El firmware es el software que corre directamente sobre el microprocesador de la placa base. Es el encargado de interpretar las instrucciones del G-code, traducirlas en señales para los motores y mantener los lazos de control de temperatura activos en paralelo. Marlin, Klipper y RepRapFirmware son los más usados en impresoras FDM de código abierto, y cada uno ofrece distintas posibilidades de configuración, calibración y velocidad de procesamiento.

Flujo de datos: del archivo digital al objeto físico

El proceso completo comienza con un modelo 3D en formato STL o 3MF, que el slicer convierte en un archivo G-code con todas las instrucciones de movimiento, temperatura y velocidad. Ese archivo se transfiere a la impresora mediante tarjeta SD, USB o conexión en red, y el firmware lo ejecuta línea a línea. Cada instrucción mueve un eje, ajusta una temperatura o activa un ventilador, de forma secuencial y precisa.

Si quieres profundizar en la lógica que organiza cada uno de estos subsistemas dentro de una máquina, el diagrama de bloques de un sistema mecatrónico es una herramienta visual que permite representar con claridad cómo se relacionan los diferentes componentes, qué señales intercambian y dónde actúa el sistema de control.

El diseño mecatrónico de una impresora 3D parte precisamente de este tipo de análisis: primero se define la función de cada subsistema, luego se elige la tecnología más adecuada para implementarlo y, finalmente, se diseña la interfaz de comunicación entre todos ellos para garantizar que el sistema funcione como una unidad coherente.

Preguntas frecuentes

¿Cuáles son los componentes mecatrónicos principales de una impresora 3D?

Los componentes mecatrónicos principales de una impresora 3D se agrupan en cuatro subsistemas. El mecánico incluye el marco, los ejes de movimiento, las guías lineales, las correas y los husillos. El electrónico comprende la placa base, los motores paso a paso, los drivers y la fuente de alimentación. El térmico engloba el hotend, la cama caliente, los termistores y los ventiladores. El de control integra los finales de carrera, los sensores de nivelación y el firmware, que coordina todos los demás en tiempo real para producir el objeto capa a capa.

¿Qué función cumple la placa base en una impresora 3D?

La placa base es el componente electrónico que centraliza el control de toda la impresora. Recibe las instrucciones del firmware, activa los motores paso a paso a través de los drivers, regula la temperatura del hotend y la cama mediante los calefactores y termistores, y procesa las señales de todos los sensores conectados a ella. Sin la placa base, cada componente funcionaría de forma independiente y sin coordinación, lo que haría imposible una impresión controlada y precisa.

¿Qué tipo de motor se usa en una impresora 3D y por qué?

Las impresoras 3D FDM utilizan principalmente motores paso a paso, siendo el modelo NEMA 17 el más extendido. Este tipo de motor se elige porque convierte pulsos eléctricos en desplazamientos angulares discretos y repetibles sin necesidad de un encoder externo, lo que simplifica el sistema de control y reduce el coste. Su resolución, habitualmente de 200 pasos por vuelta, permite un posicionamiento suficientemente preciso para la mayoría de las aplicaciones de impresión 3D doméstica y profesional.

¿Qué diferencia hay entre el extrusor directo y el extrusor Bowden?

La diferencia principal está en la ubicación del motor de extrusión. En un extrusor directo, el motor está montado directamente sobre el cabezal de impresión, lo que mejora el control del filamento y facilita el uso de materiales flexibles, pero añade peso al carro. En un extrusor Bowden, el motor se ubica en el bastidor y empuja el filamento a través de un tubo de PTFE hasta el hotend. Esto reduce el peso del cabezal y permite mayor velocidad de movimiento, aunque hace más difícil imprimir con materiales elásticos o de alta retracción.

¿Para qué sirve el termistor en una impresora 3D?

El termistor es un sensor cuya resistencia eléctrica varía en función de la temperatura. La placa base mide esa variación constantemente y calcula la temperatura real del hotend y de la cama caliente. Con esa información, el firmware regula la potencia de los calefactores para mantener la temperatura dentro del rango configurado. Si el termistor falla o se desconecta, la impresora activa un protocolo de seguridad y detiene la impresión para evitar sobrecalentamientos que podrían dañar la máquina o provocar un incendio.

¿Qué es el firmware de una impresora 3D?

El firmware es el programa que corre directamente en el microprocesador de la placa base y que gestiona todas las operaciones de la impresora en tiempo real. Interpreta el G-code línea a línea, calcula los movimientos de cada motor, mantiene los lazos de control de temperatura y procesa las señales de los sensores de forma simultánea. Los firmwares más utilizados en impresoras FDM de código abierto son Marlin, Klipper y RepRapFirmware, cada uno con diferentes arquitecturas de control y capacidades de configuración.

¿Qué papel juega la mecatrónica en el diseño de una impresora 3D?

La mecatrónica permite que una impresora 3D funcione como un sistema integrado y no como un conjunto de piezas independientes. Al diseñar la máquina desde un enfoque mecatrónico, cada subsistema se concibe teniendo en cuenta cómo interactúa con los demás: la mecánica se diseña para minimizar vibraciones que afectarían a la electrónica, los sensores se eligen según la precisión que requiere el control y el firmware se configura según las características físicas de los motores y calefactores. Todo el análisis de cómo se estructuran esas interacciones se puede representar en las impresoras 3D como un sistema formal de diseño.

Conclusión

Una impresora 3D es mucho más que una máquina que deposita material. Es un sistema mecatrónico completo donde la mecánica, la electrónica, el control y el software trabajan juntos para convertir un archivo digital en un objeto físico real. Cada componente tiene una función definida y, al mismo tiempo, depende del resto para cumplirla con precisión.

Ahora que conoces el papel del marco, los motores paso a paso, la placa base, el hotend, los termistores y el firmware, puedes analizar cualquier impresora 3D con una perspectiva técnica mucho más sólida. Ese conocimiento te ayudará no solo a entender cómo funciona, sino también a diagnosticar problemas, interpretar especificaciones y tomar mejores decisiones cuando elijas o configures una máquina.

Si este tema te resulta interesante, en este sitio web encontrarás más contenidos sobre ingeniería mecatrónica, sistemas de control, diseño de máquinas y tecnologías de fabricación que complementan lo que has aprendido aquí. Hay mucho más por explorar.
