Sensores mecatrónicos: El misterio detrás de las máquinas inteligentes

¿Qué son los sensores mecatrónicos?

Un sensor mecatrónico es un dispositivo que detecta una variable física del entorno y la convierte en una señal eléctrica procesable por un sistema de control. Esa variable puede ser temperatura, presión, posición, velocidad, humedad o fuerza, entre muchas otras. El sensor actúa, por tanto, como el puente entre el mundo físico y el sistema electrónico que toma decisiones dentro de la máquina.

En el contexto de la ingeniería mecatrónica, los sensores no trabajan de forma aislada. Forman parte de un sistema más amplio que incluye actuadores, controladores y software. Cada uno de estos elementos depende de los datos que los sensores recogen para actuar de manera precisa y coordinada. Sin esa información, el sistema operaría a ciegas.

Diferencia entre sensor y transductor en mecatrónica

Aunque en la práctica se usan como sinónimos, hay una distinción técnica importante. El sensor es el elemento que percibe la magnitud física, mientras que el transductor es el componente encargado de transformar esa magnitud en una señal de naturaleza diferente, casi siempre eléctrica. En muchos dispositivos modernos, ambas funciones están integradas en un solo componente, razón por la que los términos se confunden con tanta frecuencia.

La distinción importa porque define cómo se diseña el sistema de adquisición de datos. Un sensor sin transductor no produce señal útil para el controlador. Por eso, cuando se habla de sensores en mecatrónica, casi siempre se hace referencia al conjunto completo: elemento sensitivo más etapa de conversión de señal. Reconocer esta diferencia evita errores conceptuales al momento de seleccionar componentes.

¿Cómo convierte un sensor una señal física en eléctrica?

El proceso de conversión varía según el principio físico que utiliza el sensor, pero la lógica general es siempre la misma. El sensor reacciona ante un cambio en la variable que monitoriza —como un aumento de temperatura o un desplazamiento— y esa reacción altera alguna propiedad eléctrica del dispositivo: su resistencia, su tensión de salida, su capacitancia o su frecuencia de oscilación. Esa variación eléctrica es la señal que el sistema puede leer.

Por ejemplo, un sensor de temperatura tipo RTD cambia su resistencia eléctrica en función del calor que recibe. Un encoder de posición genera pulsos eléctricos a medida que un eje gira. En ambos casos, el resultado es el mismo: una variable física se traduce en una magnitud eléctrica medible, que después viaja hacia el acondicionador y, desde allí, al controlador del sistema.

Función de los sensores en un sistema mecatrónico

Los sensores cumplen una función central dentro de cualquier sistema mecatrónico: aportar información en tiempo real sobre el estado del sistema y de su entorno. Sin esa información, el controlador no puede tomar decisiones correctas ni ajustar el comportamiento de los actuadores. Dicho de otro modo, los sensores son los que hacen posible que una máquina «sepa» qué está pasando en cada momento.

El papel de la retroalimentación en sistemas de control

La retroalimentación es el mecanismo por el cual un sistema utiliza la información de su propia salida para ajustar su comportamiento. Los sensores son los responsables de capturar esa información de salida y enviarla de vuelta al controlador. Este ciclo —detectar, comparar y corregir— se repite de forma continua mientras el sistema opera y es lo que permite que una máquina mantenga una temperatura, velocidad o posición con alta precisión.

Un sistema sin retroalimentación se llama sistema de lazo abierto y actúa sin verificar si su acción tuvo el efecto esperado. Un sistema con retroalimentación, o de lazo cerrado, sí verifica ese resultado gracias a los sensores. La diferencia en rendimiento entre ambos es considerable, y por eso los sistemas mecatrónicos modernos casi siempre operan en lazo cerrado.

Acondicionamiento de señal: ¿Qué es y para qué sirve?

La señal que entrega un sensor suele ser débil, ruidosa o en un formato que el controlador no puede leer directamente. El acondicionador de señal es el circuito que prepara esa señal para que sea útil: la amplifica, la filtra para eliminar interferencias, la convierte al rango adecuado y, en algunos casos, la digitaliza. Sin este paso intermedio, la información del sensor llegaría al controlador de forma poco confiable.

Hay casos donde el acondicionamiento está integrado dentro del propio sensor —son los llamados sensores inteligentes o smart sensors—, y otros donde es un módulo externo independiente. La elección entre uno y otro depende de los requisitos del sistema, del presupuesto disponible y del nivel de precisión que se necesite. En proyectos de alta exigencia, el acondicionamiento externo permite mayor flexibilidad de ajuste.

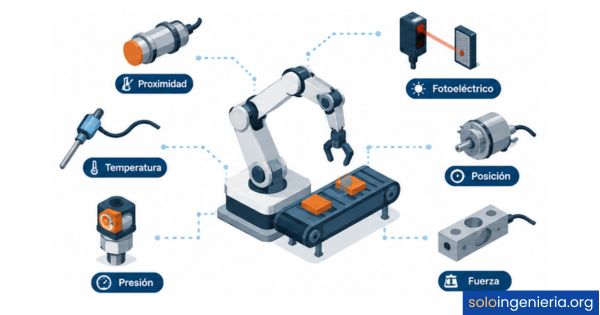

Tipos de sensores mecatrónicos más utilizados

Existe una gran variedad de sensores mecatrónicos, cada uno diseñado para medir una variable física específica. Conocer los tipos más comunes te permite entender qué componente corresponde usar según la aplicación. A continuación se describen los grupos principales que encontrarás en la formación y en la práctica profesional.

Sensores de posición y desplazamiento

Los sensores de posición detectan dónde se encuentra un elemento dentro del sistema o cuánto se ha desplazado respecto a un punto de referencia. Los encoders rotativos son los más utilizados en mecatrónica porque permiten conocer el ángulo exacto de giro de un motor o un eje. También se emplean potenciómetros lineales para medir desplazamientos rectilíneos y sensores LVDT para aplicaciones de alta precisión donde la linealidad es crítica.

Estos sensores son fundamentales en robótica, ya que cada articulación de un brazo robot necesita saber su posición angular exacta para ejecutar movimientos precisos. Sin esa información, el controlador no puede calcular la trayectoria ni garantizar que el efector final llegue al punto correcto del espacio de trabajo.

Sensores de temperatura

Los sensores de temperatura convierten el calor en una señal eléctrica medible. Los tres tipos más comunes en sistemas mecatrónicos son los termopares, las RTD y los termistores. Las RTD (detectores de temperatura por resistencia) destacan por su alta precisión y linealidad, lo que las hace preferidas en procesos industriales donde el margen de error debe ser mínimo. Los termistores, por su parte, son más sensibles a pequeños cambios de temperatura, pero tienen un rango de operación más limitado.

La elección entre uno y otro depende del rango de temperatura del proceso, la velocidad de respuesta que se necesite y el presupuesto disponible. Un termopar tipo K puede medir desde temperaturas muy bajas hasta más de mil grados, mientras que un termistor NTC es ideal para controlar temperatura en entornos de rango moderado, como en equipos electrónicos o sistemas de climatización.

Sensores de presión

Los sensores de presión miden la fuerza que ejerce un fluido —líquido o gas— sobre una superficie. Los sensores piezoeléctricos son los más rápidos en respuesta y se usan cuando la presión cambia muy rápido, como en motores de combustión o sistemas hidráulicos de alta dinámica. Los sensores manométricos, por su parte, comparan la presión del sistema con la presión atmosférica y son comunes en sistemas de tuberías y neumáticos industriales.

En mecatrónica, los sensores de presión aparecen en brazos neumáticos, sistemas de frenos, equipos médicos y líneas de producción automatizadas. Su correcta calibración es determinante para garantizar que la fuerza aplicada en un proceso sea exactamente la requerida, sin exceder los límites de seguridad del sistema.

Sensores de proximidad (inductivos, capacitivos y ópticos)

Los sensores de proximidad detectan la presencia o ausencia de un objeto sin necesidad de contacto físico. Los inductivos reaccionan ante objetos metálicos, los capacitivos pueden detectar materiales no metálicos como plástico, madera o líquidos, y los ópticos utilizan haces de luz para identificar cualquier objeto que interrumpa o refleje esa luz. Esta variedad los hace muy versátiles en líneas de ensamblaje automatizado.

En una línea de manufactura, estos sensores verifican que las piezas lleguen en el orden correcto, detectan si una parte falta o está mal posicionada y activan o detienen transportadores según sea necesario. Su respuesta es rápida, su instalación es simple y su mantenimiento es bajo, lo que los convierte en uno de los componentes más usados en automatización industrial.

Sensores de fuerza y par

Los sensores de fuerza miden la carga o el empuje que actúa sobre un elemento del sistema. Las galgas extensométricas son la tecnología más difundida para esta función: se adhieren a una superficie y detectan su deformación al aplicarse una fuerza, traduciéndola en una variación de resistencia eléctrica. Las celdas de carga combinan varias galgas en un solo componente y se usan en básculas industriales, brazos robóticos y equipos de pruebas de materiales.

Los sensores de par, por su parte, miden el torque que ejerce un motor o un mecanismo de transmisión. Son clave en aplicaciones donde el apriete de tornillos, la potencia de un motor o el control de la fuerza de agarre de un robot deben mantenerse dentro de un margen preciso para no dañar piezas ni comprometer la seguridad del proceso.

Clasificación de los sensores: Analógicos y digitales

Una de las clasificaciones más importantes en el estudio de sensores mecatrónicos es la que distingue entre señal analógica y señal digital. Esta diferencia define cómo el sistema de control lee e interpreta la información del sensor y condiciona el tipo de circuitos que deben utilizarse entre el sensor y el controlador.

Característica	Sensor analógico	Sensor digital
Tipo de señal	Continúa (varía de forma progresiva)	Discreta (valores binarios: 0 o 1)
Sensibilidad al ruido	Alta (puede distorsionarse)	Baja (más robusta ante interferencias)
Conversión necesaria	Requiere ADC para procesar en digital	Se procesa directamente
Ejemplos comunes	Termistor, galga extensométrica, RTD	Encoder digital, sensor óptico de barrera
Aplicación típica	Medición continua de temperatura o presión	Detección de presencia o conteo de pulsos

Características de los sensores analógicos

Un sensor analógico entrega una señal eléctrica que varía de forma continua en el tiempo, proporcional a la magnitud que está midiendo. Esta señal puede ser una tensión de entre 0 y 10 V o una corriente de 4 a 20 mA, que son los rangos estándar más utilizados en instrumentación industrial. La ventaja es que captura con gran fidelidad la variación de la magnitud física; el inconveniente es que es más sensible a ruidos e interferencias eléctricas externas.

Para usar una señal analógica en un controlador digital, es necesario convertirla mediante un conversor analógico-digital (ADC). Este proceso implica una pequeña pérdida de resolución, que depende de la cantidad de bits del conversor. A mayor número de bits, más fina es la conversión y mayor es la fidelidad con la que el sistema reproduce la magnitud original.

Características de los sensores digitales

Los sensores digitales producen señales que solo toman dos estados: activo o inactivo, presencia o ausencia, uno o cero. Su mayor fortaleza es la inmunidad al ruido eléctrico, ya que una pequeña interferencia no cambia el estado lógico de la señal. Esto los hace ideales en entornos industriales con mucha actividad electromagnética, donde los cables de señal corren cerca de motores, variadores de frecuencia o transformadores.

Algunos sensores digitales, como los encoders incrementales, van más allá del simple on/off y generan trenes de pulsos cuya frecuencia indica la velocidad de giro y cuyo conteo acumulado representa la posición. Esto los hace muy poderosos para aplicaciones de control de movimiento, donde la velocidad y la posición deben conocerse con alta resolución y sin ambigüedad.

¿Cómo se selecciona un sensor mecatrónico para una aplicación?

Elegir el sensor correcto es una de las decisiones más importantes en el diseño de un sistema mecatrónico. Un sensor inadecuado puede generar lecturas erróneas, reducir la vida útil del equipo o hacer que el controlador tome decisiones equivocadas. Por eso, el proceso de selección debe ser sistemático y basarse en los requisitos reales de la aplicación, no en el costo o la disponibilidad del componente.

Criterios técnicos clave en la selección de sensores

Errores comunes al elegir un sensor

Uno de los errores más frecuentes es seleccionar un sensor por su precio sin verificar que su rango de medición cubra los valores extremos del proceso. Si la variable supera el límite del sensor, la lectura se satura y el controlador recibe información incorrecta. El rango debe superar al menos en un veinte por ciento el valor máximo esperado para garantizar margen de seguridad ante condiciones imprevistas.

Otro error habitual es ignorar las condiciones del entorno. Un sensor diseñado para ambientes controlados puede fallar rápidamente si se instala cerca de una fuente de calor, en un entorno con vibraciones intensas o expuesto a humedad sin la protección adecuada. El grado de protección IP del sensor debe revisarse siempre antes de instalarlo en campo, sin excepción.

Aplicaciones de los sensores mecatrónicos en la industria

Los sensores mecatrónicos están presentes en prácticamente todos los sectores donde interviene la automatización. Su papel va mucho más allá de simplemente medir: son los componentes que permiten que un sistema tome decisiones inteligentes en tiempo real. A continuación se presentan los sectores donde su impacto es más visible y significativo.

Robótica industrial y manufactura

En una célula robótica de manufactura, los sensores de posición controlan cada articulación del brazo, los sensores de fuerza regulan la presión de agarre y los sensores de visión guían el robot hacia el punto exacto de ensamblaje. Sin esta red de sensores, un robot industrial no podría operar con la repetibilidad y la precisión que exige la producción en serie. Cada pieza que el robot maneja requiere que el sistema sepa exactamente su posición, orientación y condición.

La manufactura inteligente, conocida como Industria 4.0, ha aumentado la densidad de sensores en las líneas de producción. Hoy los sistemas recopilan datos de cientos de puntos de medición de forma simultánea para optimizar el proceso, detectar fallos antes de que ocurran y reducir el desperdicio de materiales. La mecatrónica y automatización industrial trabajan de la mano para hacer realidad estos entornos de producción altamente eficientes.

Sector automotriz

Un automóvil moderno integra decenas de sensores mecatrónicos que trabajan de forma coordinada. Sensores de oxígeno en el escape, sensores de posición del cigüeñal, sensores de temperatura del refrigerante y sensores de presión de neumáticos son solo algunos de los que operan de forma continua durante la conducción. Cada uno envía datos a la unidad de control electrónica (ECU) del vehículo para ajustar en tiempo real la inyección de combustible, la distribución de frenado y el control de estabilidad.

Los sistemas de asistencia al conductor —como el frenado automático de emergencia o el control de carril— dependen de sensores de radar, ultrasonido y cámara para detectar el entorno del vehículo y actuar antes de que el conductor lo haga. Esta capa sensorial es la base sobre la que se construyen los vehículos de conducción autónoma.

Medicina y dispositivos de precisión

En el sector médico, los sensores mecatrónicos tienen un rol determinante en la seguridad de los pacientes. Los equipos de monitoreo de signos vitales, los sistemas de infusión intravenosa y los robots quirúrgicos dependen de sensores de presión, flujo y posición para operar con la precisión que la medicina exige. Un error de medición en este contexto puede tener consecuencias críticas, por lo que la calibración y la redundancia de sensores son prioritarias.

Las prótesis robóticas modernas son un ejemplo particularmente notable: incorporan sensores de fuerza y sensores mioeléctricos que leen las señales musculares del usuario para traducirlas en movimientos de la prótesis. Este nivel de integración entre el cuerpo humano y los sistemas mecatrónicos representa uno de los avances más complejos y prometedores del campo. El trabajo de un ingeniero mecatrónico en esta área combina conocimiento profundo de sensores, electrónica y diseño mecánico de precisión.

Preguntas frecuentes

¿Cuál es la diferencia entre un sensor y un actuador en mecatrónica?

El sensor y el actuador cumplen funciones opuestas dentro de un sistema mecatrónico. El sensor recoge información del entorno o del propio sistema y la envía al controlador; el actuador recibe las órdenes del controlador y produce una acción física, como mover un motor, abrir una válvula o activar un pistón. Mientras el sensor «escucha», el actuador «actúa». Ambos son imprescindibles, pero ninguno reemplaza al otro: trabajan en conjunto dentro del ciclo de control del sistema. El perfil de egreso de un ingeniero mecatrónico incluye el manejo competente de ambos tipos de componentes.

¿Qué es el acondicionamiento de señal en un sistema mecatrónico?

El acondicionamiento de señal es el proceso de preparar la señal eléctrica que entrega un sensor para que el controlador pueda leerla correctamente. Incluye operaciones como amplificación —para elevar señales muy débiles—, filtrado —para eliminar ruido eléctrico—, conversión de unidades y, en muchos casos, digitalización mediante un conversor analógico-digital. Sin el acondicionamiento adecuado, la señal del sensor puede llegar distorsionada o fuera del rango que acepta el controlador, lo que produce lecturas incorrectas y, por tanto, respuestas erróneas del sistema.

¿Cuáles son los sensores más usados en robótica mecatrónica?

En robótica mecatrónica, los sensores más comunes son los encoders rotativos para el control de posición de cada articulación, los sensores de fuerza y par para regular la interacción del robot con los objetos, los sensores de proximidad ópticos e inductivos para detectar el entorno cercano y los sensores de visión para guiar movimientos en el espacio tridimensional. La combinación de varios tipos de sensores en un mismo sistema robótico permite que el robot sea más versátil, seguro y preciso en sus tareas, especialmente cuando trabaja junto a personas en entornos colaborativos.

¿Qué variables físicas pueden medir los sensores mecatrónicos?

Los sensores mecatrónicos pueden medir una gran variedad de variables físicas: temperatura, presión, posición lineal y angular, velocidad, aceleración, fuerza, par, humedad, nivel de líquidos, caudal, luminosidad y proximidad, entre otras. Cada tipo de variable requiere un principio de funcionamiento diferente y, por tanto, un tipo de sensor específico. La selección correcta parte siempre de identificar con claridad cuál es la variable que el sistema necesita conocer para tomar decisiones de control adecuadas.

¿Para qué sirve la calibración de un sensor mecatrónico?

La calibración es el proceso de ajustar un sensor para que sus lecturas se correspondan con los valores reales de la magnitud que mide. Con el tiempo, los sensores pueden derivar de su valor correcto debido al envejecimiento de sus componentes, cambios de temperatura o desgaste mecánico. Un sensor sin calibrar puede entregar lecturas con error sistemático, es decir, valores que siempre se desvían en la misma dirección respecto al valor real. Calibrar regularmente los sensores es una práctica de mantenimiento preventivo indispensable en cualquier sistema mecatrónico de producción o de medición crítica.

¿Cuál es la diferencia entre señal analógica y señal digital en sensores?

Una señal analógica varía de forma continua en el tiempo y puede tomar cualquier valor dentro de un rango determinado, lo que la hace muy fiel a los cambios graduales de la magnitud física. Una señal digital, en cambio, solo puede tener dos estados posibles —alto o bajo, uno o cero— y es más robusta frente al ruido eléctrico. La elección entre una y otra depende de la variable a medir y del controlador que procesa la señal: los controladores modernos suelen disponer de entradas para ambos tipos, pero la conversión analógico-digital siempre implica una ligera pérdida de resolución que debe tenerse en cuenta en el diseño.

¿Pueden los sensores mecatrónicos trabajar sin un controlador?

Técnicamente, un sensor puede medir y producir una señal eléctrica de forma independiente, sin necesidad de un controlador. Sin embargo, esa señal no genera ninguna acción útil por sí sola: es el controlador quien la interpreta, la compara con el valor deseado y decide qué orden enviar al actuador. En un sistema mecatrónico completo, el sensor, el controlador y el actuador forman una cadena inseparable. Usar un sensor sin controlador tiene sentido solo en aplicaciones de medición pura, como en instrumentación de laboratorio, donde el objetivo es registrar datos sin automatizar una respuesta.

Conclusión

Los sensores mecatrónicos son mucho más que simples dispositivos de medición: son el punto de partida de cualquier sistema automatizado que aspire a ser preciso, adaptable y confiable. Desde detectar la temperatura de un proceso industrial hasta guiar un brazo robótico en una cirugía, su función es siempre la misma: convertir el mundo físico en información que la máquina puede entender y usar.

A lo largo de este contenido has visto cómo se clasifican los sensores, qué principios físicos utilizan, cómo se diferencian los analógicos de los digitales y qué criterios debes considerar al elegir uno para una aplicación concreta. Ese conocimiento te permite no solo reconocer los sensores en un sistema real, sino también razonar sobre cuál conviene usar y por qué, que es exactamente lo que se espera de un ingeniero mecatrónico en formación o en ejercicio.
