Vórtices de Von Kármán

¿Qué son los vórtices de Von Kármán?

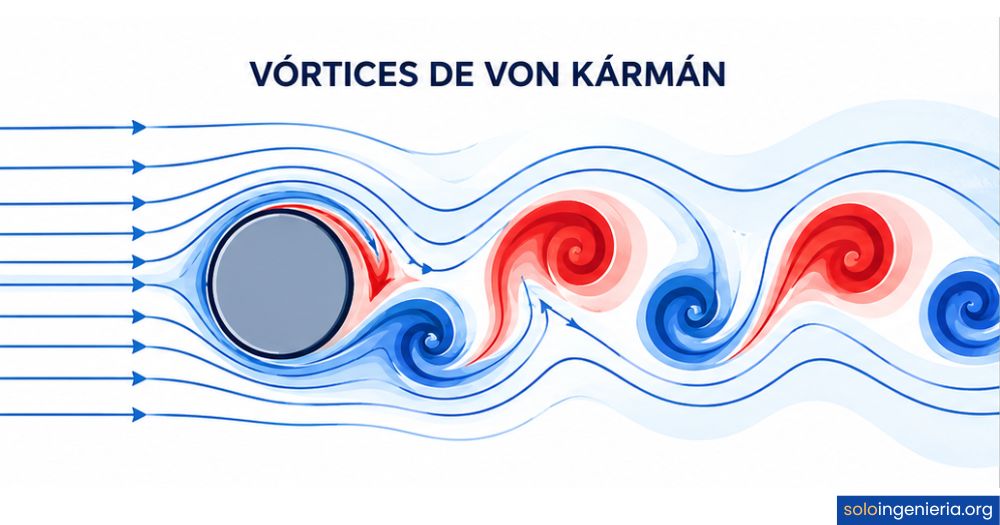

Los vórtices de Von Kármán son un patrón repetitivo de remolinos alternados que un fluido genera aguas debajo de un obstáculo. Cuando el aire o el agua se encuentran con un cuerpo sólido —un cilindro, un pilar o una isla— el flujo no continúa recto: se separa a ambos lados y forma una secuencia de torbellinos que se desprenden de forma alterna, uno a cada lado, avanzando hacia la estela del obstáculo.

Este fenómeno pertenece al campo de la ingeniería aerodinámica y se sitúa en la intersección entre la mecánica de fluidos, la física estructural y el diseño de sistemas expuestos al viento o al agua. Su comprensión es necesaria para cualquier ingeniero que trabaje con estructuras sometidas a corrientes de fluido.

El científico detrás del fenómeno

Theodore von Kármán (1881–1963) fue un matemático, físico e ingeniero aeroespacial de origen húngaro cuya carrera transformó la comprensión moderna de la mecánica de fluidos. Contribuyó de forma decisiva a la teoría de la turbulencia, los vuelos supersónicos y la dinámica de estructuras sometidas a cargas aerodinámicas. Fue además cofundador del Jet Propulsion Laboratory (JPL) de la NASA, el laboratorio aeronáutico de referencia mundial.

Su nombre quedó ligado para siempre al patrón de vórtices cuando el gobierno le encargó investigar el colapso del puente de Tacoma Narrows en 1940. Aquel análisis le permitió formalizar matemáticamente el fenómeno del desprendimiento periódico de vórtices y sus efectos sobre las estructuras. Los conocimientos que obtuvo los aplicó después en el diseño de aeronaves y cohetes.

Definición técnica y cómo reconocerlos

Una calle de vórtices de Von Kármán es un patrón repetitivo de remolinos en espiral causado por la separación no estacionaria del flujo de un fluido al pasar sobre cuerpos sumergidos.

Reconocerlos visualmente es más sencillo de lo que parece. En la atmósfera se manifiestan como hileras alternadas de nubes en espiral aguas abajo de una isla o montaña, fenómeno que la NASA ha fotografiado repetidamente desde el espacio sobre las islas Canarias o las Aleutianas. En el agua, los vórtices son visibles en la estela de pilares de puentes o de objetos cilíndricos sumergidos en corrientes.

¿Cómo se forman los vórtices de Von Kármán?

La formación de estos vórtices no es aleatoria: obedece a leyes físicas precisas. Todo comienza cuando un fluido en movimiento choca con un obstáculo y su capa más externa —la capa límite— se separa de la superficie del cuerpo, generando una zona de flujo turbulento en la parte posterior del obstáculo. A partir de ahí, el proceso se vuelve cíclico y periódico.

El papel del número de Reynolds

No todos los flujos generan vórtices de Von Kármán: su aparición depende de un parámetro adimensional fundamental en la dinámica de fluidos. El número de Reynolds (Re) expresa la relación entre las fuerzas inerciales y las fuerzas viscosas del fluido, y determina si el flujo se comportará de forma ordenada (laminar) o caótica (turbulenta).

La fórmula que lo define es Re = (ρ • u • L) / μ, donde ρ es la densidad del fluido, u es su velocidad, L es la longitud característica del obstáculo (por ejemplo, el diámetro de un cilindro) y μ es la viscosidad dinámica del fluido. Los vórtices de Von Kármán aparecen cuando el número de Reynolds supera valores generalmente superiores a 90, en el caso de cilindros circulares.

Capa límite y separación del flujo

La capa límite es la zona del fluido que entra en contacto directo con la superficie del obstáculo. En esta región, la velocidad del fluido cae desde su valor máximo exterior hasta cero en la pared del cuerpo, debido a la viscosidad. Cuando el gradiente de presiones en la parte trasera del obstáculo se vuelve adverso —es decir, la presión aumenta en la dirección del flujo— la capa límite no puede seguir adherida y se separa.

Esa separación crea una zona de baja presión aguas abajo llamada estela. Dentro de la estela, el fluido intenta rellenar el vacío desde ambos lados, formando giros opuestos. El mecanismo que hace que esos giros sean alternados —en lugar de simultáneos— es la interacción entre el campo de presiones y la vorticidad acumulada en cada flanco del cuerpo, un proceso que las ecuaciones de Navier-Stokes describen con precisión matemática.

La calle de vórtices: el patrón que lo explica todo

Cuando los vórtices se desprenden de forma alterna y periódica, no desaparecen de inmediato. Viajan aguas abajo del obstáculo organizados en dos filas paralelas con giros opuestos, formando lo que se denomina la calle de vórtices de Von Kármán. Esta calle es visualmente reconocible porque los vórtices de cada fila están desplazados entre sí en la mitad de la separación longitudinal, creando un patrón escalonado y simétrico que se repite hasta que la turbulencia los disipa.

Estructura y geometría de la calle

La geometría de la calle de vórtices no es arbitraria. Von Kármán demostró que, para que la calle sea estable, la relación entre la distancia transversal entre las dos filas y la distancia longitudinal entre vórtices consecutivos debe cumplir una condición matemática específica. Esta relación de aspecto es la que garantiza que los vórtices no se cancelen entre sí ni se fusionen, sino que se mantengan organizados mientras viajan hacia abajo.

El número de Strouhal: predecir la frecuencia

Una de las herramientas más útiles para trabajar con vórtices de Von Kármán es el número de Strouhal (St), un parámetro adimensional que relaciona la frecuencia de desprendimiento de los vórtices con la velocidad del flujo y con las dimensiones del obstáculo. Su expresión es St = (f • L) / u, donde f es la frecuencia de desprendimiento de vórtices, L es la longitud característica del obstáculo y u es la velocidad del fluido.

Lo relevante de este número es su estabilidad: para la mayoría de los cilindros circulares en el rango de Reynolds donde la calle de Von Kármán es regular, el número de Strouhal se mantiene en torno a 0,2. Eso significa que, conociendo la velocidad del flujo y el diámetro del cuerpo, se puede predecir con bastante fiabilidad cada cuánto tiempo se desprenderá un nuevo vórtice, y por tanto qué frecuencias de vibración inducirá sobre la estructura.

Resonancia y peligro estructural

El verdadero riesgo de los vórtices de Von Kármán no está en el remolino en sí, sino en lo que ocurre cuando su frecuencia de desprendimiento coincide con la frecuencia natural de vibración de la estructura que los genera. Ese fenómeno se llama resonancia, y puede llevar a una estructura al colapso incluso con velocidades de viento moderadas. El mecanismo es sencillo de entender: cada nuevo vórtice que se desprende empuja ligeramente a la estructura hacia un lado; si lo hace al ritmo exacto al que la estructura ya tiende a oscilar, las oscilaciones se amplifican ciclo a ciclo.

El material no puede disipar la energía que recibe tan rápido como la acumula, y las amplitudes de vibración crecen hasta que la estructura falla. El caso más documentado es el del puente Tacoma Narrows, que colapsó el 7 de noviembre de 1940, apenas cuatro meses después de su inauguración, ante un viento que no superaba los 70 km/h. Las imágenes del puente retorciéndose antes de caer se convirtieron en material de estudio obligatorio en las escuelas de ingeniería de todo el mundo.

La resonancia no afecta solo a los puentes. Líneas eléctricas suspendidas, antenas de vehículos, chimeneas industriales, rascacielos y cables de telecomunicaciones son también vulnerables si no se consideran los efectos del desprendimiento de vórtices en su diseño. El «canto» que emiten las líneas eléctricas con el viento es precisamente el resultado de las vibraciones que los vórtices de Von Kármán inducen en ellas.

¿Dónde aparecen los vórtices de Von Kármán en la realidad?

Este fenómeno no está confinado al laboratorio. Los vórtices de Von Kármán se manifiestan en entornos muy distintos, desde la escala microscópica del flujo alrededor de un cable fino hasta la escala geográfica de los patrones de nubes sobre un archipiélago. Reconocerlos en contextos reales es una forma directa de entender su relevancia práctica.

En la naturaleza y la atmósfera

Uno de los escenarios más espectaculares se produce en la atmósfera cuando el viento dominante tropieza con una isla o una cadena montañosa. Si existe una capa de nubes a la altura adecuada, los vórtices quedan «pintados» en el cielo formando una hilera de espirales alternadas visibles desde el espacio. La NASA ha capturado estas formaciones repetidamente sobre las islas Canarias, Madeira y las islas Aleutianas, donde las condiciones son especialmente favorables.

En el mundo animal, algunos insectos y peces aprovechan activamente el fenómeno. Las abejas y ciertos peces que nadan cerca de objetos sumergidos pueden sincronizar su movimiento con los vórtices del entorno para reducir su gasto energético. En biología, investigaciones han mostrado que animales que nadan o vuelan tienden a optimizar su número de Strouhal para maximizar la eficiencia de su propulsión, lo que sugiere que la naturaleza «descubrió» este fenómeno mucho antes que Von Kármán.

En la ingeniería y las estructuras

En el terreno de la ingeniería, los vórtices de Von Kármán son una consideración obligatoria en el diseño de cualquier estructura esbelta expuesta a un fluido en movimiento. El estudio del ruido aerodinámico y cómo se genera está directamente ligado a este fenómeno, ya que parte del ruido que producen vehículos, antenas y cables bajo el viento tiene su origen en la vibración inducida por los vórtices.

A escala urbana, los rascacielos de sección circular o cuasi-circular están sometidos a este efecto. Por eso muchos edificios altos incorporan geometrías perimetrales específicas —terrazas escalonadas, fachadas con relieves o aristas en espiral— que interrumpen la formación regular de la calle de vórtices y reducen las fuerzas laterales periódicas sobre la estructura.

Aplicaciones en ingeniería aerodinámica

El conocimiento detallado de los vórtices de Von Kármán no solo sirve para evitar desastres. En ingeniería aerodinámica, este fenómeno se estudia tanto para mitigarlo como para aprovecharlo, y en ambos casos ha dado lugar a soluciones técnicas ingeniosas que van desde los deflectores en palas de aerogeneradores hasta los caudalímetros industriales.

Control y mitigación del fenómeno

La estrategia más directa para evitar el desprendimiento de vórtices es modificar la forma del cuerpo que genera el obstáculo. Las secciones aerodinámicas —perfiles con forma de gota— reducen drásticamente la zona de separación del flujo y suprimen la calle de Von Kármán a velocidades de operación normales. Cuando el cambio de forma no es posible, se recurre a otras soluciones.

El diseño aerodinámico de las aspas de un aerogenerador incorpora precisamente estas consideraciones: las palas incluyen generadores de vórtice, aletas y perfiles especiales que controlan la separación del flujo y evitan que el desprendimiento de vórtices induzca vibraciones resonantes en la estructura de la turbina. Un fallo en este diseño no solo reduce la eficiencia energética, sino que puede comprometer la vida útil del aerogenerador.

Aprovechamiento energético de los vórtices

Más allá de la mitigación, existen líneas de investigación orientadas a convertir la energía de los vórtices de Von Kármán en electricidad. El concepto más conocido es el del aerogenerador sin palas, donde una estructura flexible vibra de manera controlada bajo la acción del desprendimiento periódico de vórtices y convierte esa vibración en energía mediante materiales piezoeléctricos o dispositivos electromagnéticos.

Los caudalímetros de vórtice son ya una aplicación industrial consolidada: colocan un cuerpo romo en el interior de una tubería y cuentan la frecuencia a la que se desprenden los vórtices. Dado que esa frecuencia es proporcional a la velocidad del fluido —según la relación del número de Strouhal—, el dispositivo obtiene el caudal de forma directa, precisa y sin partes móviles que se desgasten.

Preguntas frecuentes

¿Qué diferencia hay entre un vórtice y la calle de vórtices de Von Kármán?

Un vórtice es, de forma genérica, cualquier zona del fluido donde el flujo gira alrededor de un eje central formando una espiral. La calle de vórtices de Von Kármán es algo más específico: es el patrón organizado y repetitivo que forman esos vórtices cuando se desprenden de forma alternada de ambos lados de un obstáculo y se ordenan en dos filas paralelas con giros opuestos aguas abajo. No todo vórtice forma parte de una calle de Von Kármán; esta requiere unas condiciones de Reynolds y geometría muy concretas para manifestarse.

¿A partir de qué valor del número de Reynolds aparecen los vórtices de Von Kármán?

Para un cilindro circular, los vórtices de Von Kármán comienzan a desprenderse de manera alternada y periódica cuando el número de Reynolds supera aproximadamente 47, formando la calle característica. Por debajo de ese umbral existen vórtices, pero permanecen pegados al cuerpo sin desprenderse. La calle bien definida se mantiene hasta valores de Reynolds en torno a 2 × 10⁵, a partir de los cuales la turbulencia en la capa límite altera el patrón.

¿Por qué colapsó el puente de Tacoma Narrows en 1940?

El puente de Tacoma Narrows colapsó porque la frecuencia a la que los vórtices se desprendían de su tablero coincidió con la frecuencia natural de torsión de la propia estructura. Ese acoplamiento entre la excitación aerodinámica y la respuesta estructural desencadenó un proceso de resonancia que amplificó las oscilaciones de torsión hasta que la estructura no pudo resistirlas más. El viento que lo derrumbó no fue excepcional —se estimó en torno a 70 km/h—, pero sí fue suficiente para generar la frecuencia de desprendimiento crítica.

¿Qué es el número de Strouhal y para qué se usa?

El número de Strouhal (St) es un parámetro adimensional que relaciona la frecuencia de desprendimiento de vórtices (f), la longitud característica del obstáculo (L) y la velocidad del fluido (u) mediante la expresión St = f • L / u. Para la mayoría de los cilindros en el rango de Reynolds donde la calle de Von Kármán es estable, St toma un valor aproximado de 0,2. Esto permite predecir con qué frecuencia se desprenderán los vórtices y, por tanto, con qué frecuencia se excitará la estructura, lo que es esencial para evaluar el riesgo de resonancia.

¿Los vórtices de Von Kármán afectan a los aerogeneradores?

Sí, y de forma significativa. Las palas de un aerogenerador son estructuras esbeltas y flexibles sometidas a corrientes de viento que cambian continuamente de velocidad y dirección. Si el desprendimiento de vórtices en alguna sección de la pala genera excitaciones a una frecuencia cercana a la frecuencia propia de la pala, pueden aparecer vibraciones que aceleran la fatiga del material y reducen la vida útil de la turbina. Por eso el diseño aerodinámico de las palas incorpora perfiles que controlan activamente la separación del flujo a lo largo de toda su envergadura.

¿Se pueden observar los vórtices de Von Kármán a simple vista?

Depende de la escala. A escala atmosférica, cuando el viento pasa sobre una isla con una capa de nubes a la altura adecuada, las espirales alternadas de la calle de Von Kármán son perfectamente visibles desde el espacio y han sido fotografiadas por satélites de la NASA. A escala cotidiana, el zumbido de un cable o línea eléctrica con el viento es una consecuencia directa de las vibraciones inducidas por los vórtices, aunque el patrón visual no sea visible a simple vista sin instrumentos o técnicas de visualización de flujo.

¿Cómo evitan los ingenieros el desprendimiento de vórtices en estructuras?

Las estrategias son variadas y se combinan según el tipo de estructura. La más efectiva es modificar la sección transversal para hacerla aerodinámica y eliminar los gradientes de presión adversos que generan la separación del flujo. Cuando eso no es posible, se instalan dispositivos físicos —como espirones helicoidales en chimeneas o cables en espiral— que desorganizan el patrón periódico. En estructuras de gran valor, como puentes atirantados o torres de telecomunicaciones, se añaden amortiguadores de masa sintonizada que absorben la energía de la vibración antes de que esta alcance amplitudes peligrosas.

Conclusión

Los vórtices de Von Kármán son uno de esos fenómenos que, una vez que los conoces, empiezas a ver en todas partes: en las nubes sobre una isla, en el zumbido del viento sobre un cable, en el diseño de un puente o en las palas de un aerogenerador. Su origen está en la forma en que cualquier fluido reacciona al encontrar un obstáculo, y su comportamiento está gobernado por parámetros precisos y predecibles como el número de Reynolds y el número de Strouhal.

Con lo que has visto aquí, ya puedes identificar las condiciones en las que estos vórtices aparecen, entender por qué pueden ser peligrosos cuando generan resonancia y reconocer las principales estrategias que los ingenieros usan para controlarlos o aprovecharlos. Esa comprensión te da una base sólida para profundizar en cualquier rama de la ingeniería estructural, aeronáutica o de fluidos donde el comportamiento del viento o del agua tenga un papel relevante.

Si este artículo te ha resultado útil, encontrarás en este sitio web mucho más contenido sobre ingeniería aerodinámica, mecánica de fluidos y los principios físicos que dan forma a las estructuras que nos rodean. Cada concepto que aprendes aquí conecta con docenas de aplicaciones reales que merecen la pena explorar.
