Código de colores de las resistencias

¿Qué es el código de colores de las resistencias?

El código de colores de las resistencias es un sistema estandarizado que permite expresar el valor óhmico de un resistor mediante bandas de color impresas en su cuerpo. Cada color equivale a un número del 0 al 9, y la posición de cada banda dentro del componente determina si ese número representa un dígito significativo, un multiplicador o un porcentaje de tolerancia.

Este sistema existe porque las resistencias son componentes muy pequeños y resulta físicamente imposible imprimir texto legible directamente sobre ellas. En lugar de escribir «4.700 Ω ±5%», el fabricante pinta cuatro o cinco bandas de color que contienen exactamente esa misma información, visible desde cualquier ángulo sin necesidad de lupa ni instrumentos.

¿Por qué se usa este sistema en lugar de imprimir el valor?

Las resistencias de uso común en electrónica tienen un diámetro de apenas unos milímetros. Imprimir texto legible sobre una superficie tan pequeña es técnicamente inviable sin equipos de fabricación especializados, y el resultado sería ilegible a simple vista en condiciones normales de trabajo. El código de colores resuelve ese problema: usa bandas anchas y visibles que se pueden leer incluso sin retirar el componente del circuito.

Además, el sistema funciona desde cualquier ángulo de visión, lo que resulta muy práctico cuando la resistencia ya está soldada en una placa. No hace falta girar el componente ni usar instrumentos para saber su valor; basta con identificar los colores en el orden correcto.

Norma internacional que lo regula (IEC 60062)

El código de colores de las resistencias está definido por la norma internacional IEC 60062, que establece los valores de color para resistencias con terminales axiales y también para otros componentes pasivos como condensadores e inductancias. Esta norma garantiza que un resistor fabricado en cualquier parte del mundo pueda leerse con exactamente la misma tabla de referencia.

Gracias a esa estandarización, ingenieros, estudiantes y técnicos de todo el planeta comparten el mismo lenguaje visual cuando trabajan con resistencias. Conocer la norma también ayuda a entender por qué ciertos colores —como el negro— nunca aparecen en la primera banda: la norma lo prohíbe expresamente para evitar confusiones de orientación.

Tabla completa del código de colores

La siguiente tabla recoge los diez colores básicos con sus valores numéricos, multiplicadores y tolerancias. Memorizar esta tabla es el primer paso para leer cualquier resistencia, independientemente de si tiene 3, 4, 5 o 6 bandas. Los colores oro y plata no representan dígitos; solo aparecen como multiplicadores fraccionarios o como bandas de tolerancia.

Color	Dígito	Multiplicador	Tolerancia	Coef. térmico (ppm/°C)
Negro	0	×1	—	250
Marrón	1	×10	±1%	100
Rojo	2	×100	±2%	50
Naranja	3	×1.000	—	15
Amarillo	4	×10.000	—	25
Verde	5	×100.000	±0,5%	20
Azul	6	×1.000.000	±0,25%	10
Violeta	7	×10.000.000	±0,1%	5
Gris	8	×100.000.000	±0,05%	1
Blanco	9	×1.000.000.000	—	—
Oro	—	×0,1	±5%	—
Plata	—	×0,01	±10%	—
Sin banda	—	—	±20%	—

Tipos de resistencias según el número de bandas

No todas las resistencias llevan el mismo número de bandas. La cantidad de bandas determina el nivel de precisión del componente y el número de dígitos significativos que usa para expresar su valor. Cuantas más bandas tenga, más información ofrece y más exacto es el valor indicado.

Resistencia de 3 bandas

Las resistencias de 3 bandas son las más simples del sistema. Tienen dos dígitos significativos y una banda de multiplicador, sin banda de tolerancia explícita, lo que significa que se asume por defecto una tolerancia de ±20%. Son poco comunes en aplicaciones modernas, aunque todavía aparecen en contextos donde el valor exacto no es crítico o en piezas de repuesto antiguas.

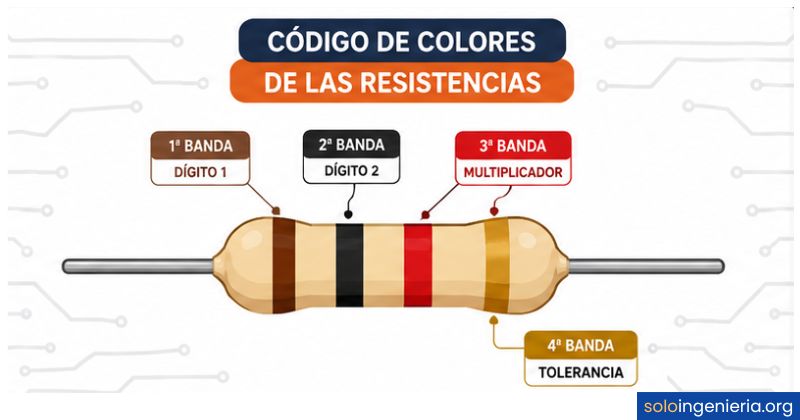

Resistencia de 4 bandas

Las resistencias de 4 bandas son las más frecuentes en electrónica de uso general. Las dos primeras bandas representan los dígitos significativos, la tercera es el multiplicador y la cuarta indica la tolerancia. El espacio entre la tercera y la cuarta banda suele ser ligeramente mayor, lo que sirve de referencia visual para orientar correctamente la lectura.

Resistencia de 5 bandas

Las resistencias de 5 bandas incorporan un tercer dígito significativo antes del multiplicador. Esto permite expresar valores con mayor precisión, lo que las hace habituales en equipos de medición, fuentes de alimentación reguladas y cualquier circuito donde el margen de error deba ser pequeño. Su tolerancia suele ser de ±1% o ±2%, mucho más ajustada que la de las de 4 bandas.

Resistencia de 6 bandas

La resistencia de 6 bandas añade una banda extra al esquema de 5: el coeficiente de temperatura, expresado en partes por millón por grado kelvin (ppm/°C). Este dato indica cuánto varía el valor de la resistencia ante cambios de temperatura, un parámetro relevante en aplicaciones industriales o de precisión donde la estabilidad térmica es determinante para el correcto funcionamiento del circuito.

¿Cómo leer el código de colores paso a paso?

Leer una resistencia no requiere experiencia previa, pero sí seguir un orden preciso. El proceso siempre empieza identificando la orientación correcta del componente y luego avanza banda a banda hasta completar el cálculo. A continuación se detalla cada etapa del proceso.

Identificar la orientación correcta de lectura

El primer paso es saber desde qué extremo empezar a leer. La banda más cercana a uno de los terminales metálicos es siempre la primera. En muchos modelos, las bandas de dígitos están agrupadas hacia un lado y la banda de tolerancia queda separada hacia el otro extremo, con un espacio visiblemente mayor entre ellas. Si hay una banda dorada o plateada, esa siempre corresponde a la tolerancia y va al final.

Leer los dígitos significativos

Una vez orientada la resistencia, las primeras dos bandas (en modelos de 4 bandas) o las primeras tres (en modelos de 5 y 6 bandas) representan los dígitos significativos del valor. Cada color corresponde a un número del 0 al 9 según la tabla estándar. Esos dígitos forman el número base sobre el que se aplicará el multiplicador en el siguiente paso. Por ejemplo, marrón-negro forma el número 10.

Aplicar el multiplicador

La siguiente banda, tras los dígitos, es el multiplicador. Su función es indicar por cuánto hay que multiplicar el número base obtenido con los dígitos anteriores. El multiplicador es una potencia de 10: el negro multiplica por 1, el marrón por 10, el rojo por 100, y así sucesivamente. El oro y la plata, como multiplicadores, representan ×0,1 y ×0,01, respectivamente, y permiten expresar valores inferiores a 10 Ω.

Interpretar la tolerancia y el coeficiente térmico

La última banda de una resistencia de 4 o 5 bandas indica la tolerancia: el margen porcentual en el que puede variar el valor real del componente respecto al valor nominal. Una tolerancia de ±5% con una resistencia de 1.000 Ω significa que el valor real puede estar entre 950 Ω y 1.050 Ω. En las de 6 bandas, la banda final añade el coeficiente de temperatura, que mide la estabilidad del componente ante variaciones de calor.

Ejemplos prácticos resueltos

La mejor forma de interiorizar el código de colores es resolver ejemplos reales. A continuación se presentan dos casos completos, uno con una resistencia de 4 bandas y otro con una de 5 bandas, aplicando el proceso paso a paso con los valores de la tabla estándar.

Ejemplo con resistencia de 4 bandas

En este ejemplo, la resistencia tiene las bandas verde, azul, rojo y dorado. Verde equivale a 5, azul a 6, por lo que los dos dígitos forman el número 56. El rojo como multiplicador indica ×100, así que 56 × 100 = 5.600 Ω. La banda dorada confirma una tolerancia de ±5%, lo que significa que el valor real puede oscilar entre 5.320 Ω y 5.880 Ω.

Ejemplo con resistencia de 5 bandas

En esta resistencia de 5 bandas, los colores son naranja, naranja, negro, marrón y marrón. Los tres primeros dígitos son 3, 3 y 0, formando el número 330. El multiplicador marrón indica ×10, así que 330 × 10 = 3.300 Ω. La quinta banda, también marrón, especifica una tolerancia de ±1%, lo que indica que es un componente de precisión con un margen de solo ±33 Ω sobre su valor nominal.

Tolerancia: qué significa y por qué importa

La tolerancia de una resistencia indica el margen de variación permitido entre el valor nominal impreso (o codificado en colores) y el valor real medido en el laboratorio. Ninguna resistencia fabricada tiene un valor exactamente igual al indicado; siempre existe una pequeña desviación derivada del proceso de fabricación, y la banda de tolerancia informa de cuán amplia puede ser esa desviación.

En circuitos de audio, instrumentación o comunicaciones, usar una resistencia con tolerancia inadecuada puede alterar el comportamiento del circuito de forma perceptible. Por eso, cuando el diseño requiere precisión, se opta por componentes con tolerancias del ±1% o menores. En aplicaciones de uso general, la tolerancia de ±5% suele ser más que suficiente.

Como muestra el gráfico, a menor porcentaje de tolerancia, más preciso es el componente, y habitualmente más costoso también. La elección entre una tolerancia amplia o estrecha depende exclusivamente de las exigencias del circuito y no tiene que ver con la capacidad de la resistencia para manejar potencia, que viene determinada por su tamaño físico.

Errores frecuentes al leer el código de colores

Incluso con la tabla delante, hay errores que se cometen con frecuencia, sobre todo al principio. Conocerlos de antemano te ahorra tiempo y lecturas incorrectas que pueden arruinar un circuito. Los problemas más habituales tienen que ver con la orientación del componente y la confusión entre colores similares.

Un multímetro en modo óhmetro siempre resuelve cualquier ambigüedad. El código de colores es el primer recurso, no el único, y combinarlo con una medición directa cuando hay dudas es una práctica habitual entre profesionales. Lo más importante es comprender la lógica del sistema para saber qué estás leyendo, incluso antes de encender el instrumento.

Tanto las resistencias como el código que las define son parte fundamental de los componentes pasivos y activos que conforman cualquier circuito electrónico. Entender cómo se etiquetan es tan importante como saber qué función cumplen en el diseño.

Preguntas frecuentes

¿Qué color representa el cero en el código de colores?

El color negro representa el dígito 0 en el código de colores de las resistencias. Esto es válido tanto cuando aparece como dígito significativo como cuando actúa de multiplicador, en cuyo caso su valor es ×1 (es decir, el número base no se multiplica por ninguna potencia de 10 mayor que 1). El negro, sin embargo, nunca puede ser la primera banda de una resistencia, ya que la norma IEC 60062 prohíbe expresamente que el dígito más significativo sea cero, pues eso haría imposible determinar la orientación de lectura.

¿Cómo saber desde qué lado leer una resistencia?

La forma más fiable es buscar la banda de tolerancia, que suele ser dorada o plateada: esa banda siempre va al final, así que debe quedar a tu derecha al leer de izquierda a derecha. Cuando no hay banda dorada ni plateada, fíjate en el espacio entre bandas: las bandas de dígitos y multiplicador están más juntas entre sí, mientras que la banda de tolerancia tiene un espacio visiblemente mayor a su izquierda. Si aun así hay ambigüedad, leer desde ambos extremos y calcular ambos valores te dará uno que pertenece a la serie comercial estándar (E12, E24, etc.) y otro que no, lo que indica cuál es el correcto.

¿Qué diferencia hay entre una resistencia de 4 y una de 5 bandas?

La diferencia principal es el número de dígitos significativos que expresan el valor. Una resistencia de 4 bandas usa dos dígitos y un multiplicador, lo que ofrece valores como 47 Ω, 220 Ω o 1.000 Ω. Una de 5 bandas incorpora un tercer dígito significativo, lo que permite valores más precisos como 470 Ω, 2.200 Ω o 10.000 Ω con mayor resolución. Como consecuencia directa, las de 5 bandas suelen tener tolerancias más ajustadas (±1% o ±2%) y se utilizan en circuitos donde la exactitud del valor es crítica.

¿Qué significa la banda dorada en una resistencia?

La banda dorada tiene dos funciones según su posición. Como banda de tolerancia (la última banda), indica que el valor real del componente puede variar hasta un ±5% respecto al valor nominal. Como multiplicador, el dorado representa ×0,1, lo que permite expresar valores de resistencia inferiores a 10 Ω, como 4,7 Ω o 2,2 Ω. En la práctica cotidiana, la banda dorada que se ve con más frecuencia es la de tolerancia, ya que las resistencias de uso general suelen ser del tipo ±5%.

¿Para qué sirve la sexta banda en algunas resistencias?

La sexta banda codifica el coeficiente de temperatura del componente, expresado en partes por millón por grado kelvin (ppm/°C). Este valor indica cuánto cambia la resistencia por cada grado de variación térmica. Un coeficiente bajo significa que la resistencia es más estable ante cambios de temperatura, lo que resulta relevante en equipos de medición de precisión, instrumentos médicos o electrónica industrial donde las condiciones de trabajo generan calor significativo. Un coeficiente de 100 ppm/°C, por ejemplo, significa que por cada grado de cambio el valor varía 0,01%.

¿Se usa el código de colores en otros componentes electrónicos?

Sí, aunque con mucha menor frecuencia que en las resistencias. Históricamente, algunos condensadores y la mayoría de las inductancias de través también utilizaron el código de bandas de color definido por la norma IEC 60062. En el caso de los condensadores modernos, el valor suele imprimirse directamente sobre el cuerpo o se usa un código numérico diferente. Las inductancias de tipo axial todavía pueden encontrarse con bandas de color, y la lectura es idéntica a la de las resistencias, con la diferencia de que el valor resultante se expresa en microhenrios (μH) en lugar de ohmios.

¿Qué pasa si no puedo leer bien los colores de la resistencia?

La solución más directa es medir la resistencia con un multímetro en modo óhmetro: en segundos obtienes el valor real sin interpretar ningún color. Si no tienes un multímetro a mano, puedes mejorar la lectura visual usando luz blanca directa y un ángulo de visión perpendicular al cuerpo del componente. También existen aplicaciones móviles y calculadoras en línea que, a partir de los colores que introduces manualmente, calculan el valor automáticamente. En cualquier caso, cuando el barniz del componente está desgastado o los colores son ambiguos, la medición directa siempre es más fiable que la lectura visual.

Conclusión

El código de colores de las resistencias es un sistema compacto, estandarizado y elegante que convierte información técnica en algo visible de un vistazo. Una vez que conoces los valores de cada color y el orden en que se leen, puedes identificar el valor de cualquier resistor en segundos, sin necesidad de instrumentos adicionales.

Con lo que has visto aquí, tienes todo lo necesario para leer resistencias de 3, 4, 5 y 6 bandas, entender qué significa la tolerancia en la práctica y evitar los errores más comunes de orientación o confusión entre colores similares. Aplícalo directamente la próxima vez que tengas un componente en la mano: la mejor forma de consolidar el conocimiento es usarlo.

Las resistencias son solo el punto de partida. Si quieres seguir construyendo una base sólida en ingeniería electrónica, en este sitio web encontrarás contenido sobre las distintas ramas de la electrónica, cada una explicada con el mismo nivel de claridad y detalle que acabas de leer aquí.
