Componentes pasivos y activos en electrónica

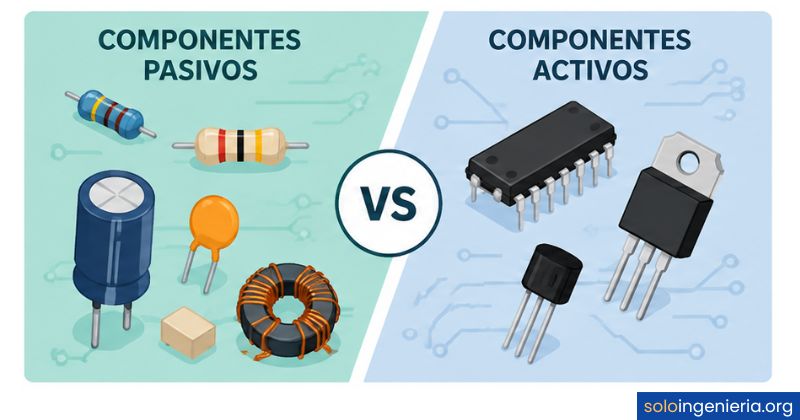

¿Qué son los componentes pasivos y activos?

En cualquier circuito electrónico, cada pieza cumple un rol específico según la manera en que interactúa con la energía. La clasificación en componentes pasivos y activos es la primera distinción que debes dominar para comprender cómo funciona la electrónica desde sus bases. No se trata de una división arbitraria: refleja una diferencia fundamental en el comportamiento eléctrico de cada elemento.

Un componente activo puede controlar el flujo de corriente eléctrica y, en muchos casos, introducir ganancia en el circuito, lo que significa que la señal de salida puede ser mayor que la de entrada. Un componente pasivo, por su parte, no genera ni amplifica energía: solo la gestiona dentro del circuito. Esta distinción determina el papel que juega cada pieza en el diseño electrónico.

Definición de componente activo

Un componente activo es todo elemento electrónico capaz de suministrar energía a un circuito o controlar el flujo de corriente mediante una señal eléctrica externa. La palabra clave aquí es «controlar»: estos componentes no se limitan a responder pasivamente a la electricidad que los atraviesa, sino que intervienen activamente en cómo fluye esa energía. Por eso pueden amplificar señales, funcionar como interruptores o generar oscilaciones eléctricas.

Para que un componente activo funcione, necesita una fuente de alimentación externa que le proporcione la energía que luego entregará al circuito. Sin esa fuente, no puede cumplir su función. Los transistores, los diodos, los amplificadores operacionales y los circuitos integrados son los ejemplos más representativos de esta categoría en la electrónica moderna.

Definición de componente pasivo

Un componente pasivo es aquel que no puede generar, amplificar ni controlar energía por sí solo: solo puede recibirla, almacenarla, disiparla o transferirla. Su comportamiento ante la corriente eléctrica es predecible y generalmente lineal, lo que significa que la relación entre tensión y corriente sigue patrones bien definidos, como los que describe la ley de Ohm en el caso de las resistencias.

A diferencia de los activos, los componentes pasivos no requieren una fuente de alimentación propia para funcionar. Operan con la energía que ya circula por el circuito y la gestionan de distintas formas según su naturaleza. Las resistencias, los condensadores, los inductores y los transformadores son los representantes más comunes de esta familia.

Principales componentes pasivos y sus funciones

Los componentes pasivos son los encargados de dar forma y estabilidad a la energía que circula por un circuito. Aunque no amplifican ni generan corriente propia, su papel es tan importante como el de cualquier componente activo: sin ellos, la energía no podría distribuirse de manera controlada. A continuación encontrarás los cuatro tipos más habituales con sus características y funciones principales.

Resistencia

La resistencia es, probablemente, el componente electrónico más reconocible. Su función principal es oponerse al paso de la corriente eléctrica, lo que permite controlar cuánta electricidad llega a otros componentes del circuito. Esa oposición se mide en ohmios (Ω) y sigue directamente la ley de Ohm: a mayor resistencia, menor corriente para un mismo voltaje.

Las resistencias se usan en prácticamente todos los circuitos electrónicos: protegen otros componentes de voltajes excesivos, dividen tensiones, definen puntos de operación en amplificadores y establecen tiempos de carga en combinación con capacitores. Existen en valores fijos o variables (potenciómetros), y su elección depende de la corriente y el voltaje que manejará el circuito donde se instalan. Para entender su papel en circuitos más complejos, es útil revisar cómo funcionan los tipos de filtros electrónicos, donde las resistencias trabajan junto con capacitores e inductores.

Condensador o capacitor

El condensador es el componente pasivo diseñado para almacenar energía en forma de campo eléctrico. Funciona como una pequeña reserva de carga: se carga cuando hay un exceso de tensión y la libera cuando el circuito la necesita. Su capacidad de almacenamiento se mide en faradios (F), aunque en la práctica los valores más comunes son microfaradios (µF) o picofaradios (pF).

En los circuitos electrónicos, los condensadores tienen tres usos principales: filtrar señales de ruido, bloquear la corriente continua mientras dejan pasar la alterna y suavizar las variaciones de tensión en fuentes de alimentación. También son protagonistas en los circuitos de temporización y oscilación. Su comportamiento frente a señales alternas se describe mediante la reactancia capacitiva, que disminuye conforme aumenta la frecuencia de la señal.

Inductor o bobina

El inductor almacena energía en forma de campo magnético cuando la corriente lo atraviesa. Se fabrica enrollando un conductor (normalmente cobre) en forma de espiral, muchas veces alrededor de un núcleo de material magnético. Su magnitud se mide en henrios (H), milihenrios (mH) o microhenrios (µH), según la aplicación. La propiedad fundamental del inductor es que se opone a los cambios bruscos de corriente.

Esta propiedad hace al inductor especialmente útil en circuitos de filtrado de frecuencias y en fuentes de alimentación conmutadas. En combinación con condensadores, forma los denominados filtros LC, capaces de seleccionar o eliminar rangos específicos de frecuencia. También son componentes clave en los transformadores y en los motores eléctricos. Su comportamiento frente a señales alternas se describe con la reactancia inductiva, que aumenta con la frecuencia.

Transformador

El transformador es el componente pasivo que permite transferir energía eléctrica entre dos circuitos mediante inducción electromagnética, modificando los niveles de tensión y corriente sin cambiar la frecuencia de la señal. Se compone de dos o más bobinas devanadas alrededor de un núcleo magnético común. La relación entre el número de vueltas de cada bobina determina si el transformador eleva o reduce la tensión.

Los transformadores son fundamentales en los sistemas de distribución eléctrica y en las fuentes de alimentación. Sin ellos, no sería posible transmitir electricidad a grandes distancias de forma eficiente, ni adaptar el voltaje de la red eléctrica doméstica (220 V en muchos países) a los niveles seguros que requieren los dispositivos electrónicos. Su principio de funcionamiento se relaciona directamente con el campo de la ingeniería electrónica aplicada a sistemas de potencia.

Principales componentes activos y sus funciones

Los componentes activos son los responsables de que un circuito pueda hacer algo más que simplemente conducir electricidad. Gracias a ellos es posible amplificar señales, tomar decisiones lógicas, convertir corriente o generar oscilaciones. Son la razón por la que un micrófono puede conectarse a un altavoz y escucharse amplificado, o por la que un procesador puede ejecutar millones de instrucciones por segundo.

Diodo

El diodo es el componente activo más sencillo: permite que la corriente fluya en una sola dirección y la bloquea en la dirección contraria. Esta característica lo convierte en el componente esencial para la rectificación, es decir, para convertir corriente alterna (CA) en corriente continua (CC). Está fabricado con materiales semiconductores, generalmente silicio, y su comportamiento depende de la tensión aplicada en sus terminales.

Para comprender cómo el silicio permite este comportamiento unidireccional, es necesario conocer el proceso de dopaje de materiales semiconductores, mediante el cual se introducen impurezas controladas en el cristal para modificar sus propiedades eléctricas. Existen muchos tipos de diodos según su aplicación: de rectificación, Zener (regulación de voltaje), LED (emisión de luz) y Schottky (alta velocidad de conmutación), entre otros.

Transistor

El transistor es el componente activo más importante de la electrónica moderna. Actúa como amplificador de señales o como interruptor electrónico controlado, y es el elemento básico a partir del cual se construyen los circuitos integrados, los microprocesadores y prácticamente cualquier sistema digital. Tiene tres terminales: base (o compuerta), colector (o drenador) y emisor (o fuente), según el tipo.

Para entender cómo el transistor BJT tipo NPN o PNP es posible, hay que comprender la unión entre materiales dopados. La diferencia entre semiconductor tipo P y tipo N es precisamente lo que da origen a la unión P-N que hace funcionar tanto al diodo como al transistor bipolar. Los transistores FET, por su parte, controlan la corriente mediante un campo eléctrico y son los dominantes en la electrónica digital actual.

Amplificador operacional

El amplificador operacional (op-amp) es un circuito integrado de alta ganancia que amplifica la diferencia de tensión entre dos entradas. Su nombre proviene de sus orígenes en los computadores analógicos, donde se usaba para realizar operaciones matemáticas como suma, resta, integración y diferenciación de señales. Hoy es uno de los componentes activos más versátiles de la electrónica analógica.

El amplificador operacional clásico tiene dos entradas (inversora y no inversora) y una salida. Cuando se usa con retroalimentación negativa (parte de la señal de salida se devuelve a la entrada inversora), su comportamiento se vuelve muy estable y predecible, lo que lo hace ideal para diseñar filtros y amplificadores de precisión. Sin retroalimentación, actúa como comparador de señales de alta sensibilidad.

Circuito integrado

Un circuito integrado (CI) es una pastilla de silicio que contiene miles, millones o incluso miles de millones de componentes activos y pasivos fabricados en miniatura sobre una superficie microscópica. Representa la forma más compacta y eficiente de implementar funciones electrónicas complejas. Los microprocesadores, los microcontroladores y las memorias RAM son ejemplos de circuitos integrados de alta complejidad.

Los circuitos integrados se clasifican principalmente en digitales (trabajan con señales binarias de cero y uno) y analógicos (procesan señales continuas). Un microprocesador moderno puede contener miles de millones de transistores en un área del tamaño de una uña, lo que ilustra hasta qué punto la miniaturización ha transformado la electrónica durante las últimas décadas.

¿Cuál es la diferencia entre un componente activo y uno pasivo?

La diferencia fundamental entre ambos grupos no es de tamaño ni de complejidad, sino de comportamiento energético. Un componente activo puede suministrar o controlar energía dentro del circuito; un componente pasivo solo puede recibirla y gestionarla. Esta distinción determina qué función puede cumplir cada elemento y en qué parte del diseño electrónico tiene sentido ubicarlo.

Otra forma práctica de distinguirlos: si el componente necesita una fuente de alimentación externa para operar (como una batería o una fuente regulada), es activo. Si puede funcionar únicamente con la energía que ya circula por el circuito, sin necesitar alimentación adicional, es pasivo. Hay casos que generan confusión, como el diodo, que algunos clasifican como pasivo por no amplificar señales, aunque la mayoría de los textos de electrónica lo sitúan entre los activos por su capacidad de controlar el flujo de corriente.

¿Cómo se usan juntos en un circuito electrónico?

En la práctica, ningún circuito electrónico funciona solo con componentes activos o solo con pasivos: siempre trabajan en combinación. Los activos aportan la capacidad de control, amplificación o conmutación; los pasivos proveen la estabilidad, el filtrado y la distribución de energía que esos activos necesitan para operar correctamente. Separar ambos grupos en la realidad es imposible; en el diseño, son complementarios.

Un amplificador de audio básico ilustra bien esta colaboración: el transistor (activo) amplifica la señal de sonido, pero necesita resistencias (pasivas) que fijen su punto de operación y condensadores (pasivos) que bloqueen la corriente continua entre etapas. Si falta cualquiera de esos pasivos, el transistor no opera correctamente o el circuito produce distorsión. El resultado final depende de todos los componentes, no solo del activo.

Tabla comparativa: Componentes pasivos vs. activos

A continuación se presenta una comparativa directa entre ambos grupos, organizada por las características más relevantes para comprender su comportamiento en un circuito electrónico. Esta tabla resume las diferencias clave que todo estudiante de electrónica debe tener claras desde el principio.

Característica	Componente pasivo	Componente activo
Generación de energía	No genera energía propia	Puede suministrar energía al circuito
Amplificación de señales	No amplifica	Sí puede amplificar
Control de corriente	No controla activamente la corriente	Controla el flujo de corriente
Fuente externa de alimentación	No la necesita	Generalmente la requiere
Respuesta eléctrica	Lineal (predecible)	No lineal (variable según señal)
Ejemplos típicos	Resistencia, condensador, inductor, transformador	Transistor, diodo, op-amp, circuito integrado
Función en el circuito	Gestionar, filtrar, almacenar, transferir energía	Amplificar, conmutar, oscila, controlar

Preguntas frecuentes

¿Qué es un componente pasivo en electrónica?

Un componente pasivo es todo elemento electrónico que no puede generar, amplificar ni controlar energía por sí mismo. Solo puede recibir la energía que ya circula por el circuito y gestionarla de formas distintas: disiparla en forma de calor (resistencia), almacenarla en un campo eléctrico (condensador), almacenarla en un campo magnético (inductor) o transferirla entre bobinas sin modificar la frecuencia (transformador). Su comportamiento eléctrico es generalmente lineal y no requiere alimentación externa para operar.

¿Qué es un componente activo en electrónica?

Un componente activo es aquel capaz de controlar el flujo de corriente en un circuito o de suministrar energía al mismo. Lo que lo distingue fundamentalmente de un pasivo es que puede amplificar señales: la potencia de salida puede ser mayor que la de entrada gracias a la energía que toma de una fuente externa. Los transistores, los diodos, los amplificadores operacionales y los circuitos integrados son los ejemplos más representativos. Necesitan alimentación externa para cumplir su función principal.

¿El diodo es un componente pasivo o activo?

El diodo genera debate en esta clasificación porque no amplifica señales, lo que podría sugerir que es pasivo. Sin embargo, la mayoría de los textos técnicos de electrónica lo clasifican como componente activo porque controla activamente el flujo de corriente: permite que circule en una sola dirección y la bloquea en la contraria. Este comportamiento unidireccional no es pasivo en sentido estricto, ya que implica una intervención directa sobre cómo fluye la energía en el circuito.

¿Qué diferencia hay entre un transistor y una resistencia?

La diferencia es radical. Una resistencia es un componente pasivo: se limita a oponerse al paso de la corriente de forma constante según su valor en ohmios, sin generar ni controlar nada. Un transistor, en cambio, es un componente activo que puede amplificar señales o actuar como interruptor electrónico: según la señal que recibe en su terminal de control (base o compuerta), regula cuánta corriente circula entre sus otros dos terminales. La resistencia gestiona energía; el transistor la controla.

¿Pueden funcionar los componentes activos sin los pasivos?

En la práctica, no. Los componentes activos necesitan a los pasivos para operar correctamente. Un transistor, por ejemplo, requiere resistencias que fijen su punto de trabajo (polarización) y condensadores que separen las etapas de señal. Sin esos componentes pasivos, el transistor podría saturarse, distorsionar la señal o simplemente no amplificar nada útil. El diseño electrónico real siempre combina ambos tipos porque sus funciones son complementarias, no intercambiables.

¿Cuáles son los componentes pasivos más usados en electrónica?

Los tres componentes pasivos más presentes en cualquier circuito electrónico son la resistencia, el condensador y el inductor. La resistencia aparece en prácticamente todos los diseños por su utilidad para limitar corriente y dividir tensiones. El condensador es indispensable en fuentes de alimentación, filtros y circuitos de temporización. El inductor se emplea especialmente en circuitos de potencia, filtros de frecuencia y fuentes conmutadas. El transformador completa la lista en aplicaciones donde es necesario cambiar los niveles de tensión.

¿Qué es un circuito integrado y por qué es un componente activo?

Un circuito integrado es una pastilla de silicio que integra en su interior miles o millones de transistores, diodos, resistencias y condensadores miniaturizados para realizar funciones electrónicas complejas. Se considera un componente activo porque su función principal depende de los transistores que contiene, los cuales amplifican señales, conmutan circuitos y procesan información. Sin fuente de alimentación externa, el circuito integrado no puede operar, lo que lo sitúa definitivamente en la categoría de los componentes activos.

Conclusión

Los componentes pasivos y activos son las dos categorías fundamentales que organizan todos los elementos de un circuito electrónico. Los pasivos gestionan la energía que ya existe: la limitan, la almacenan o la transfieren. Los activos la controlan e incluso pueden amplificarla. Entender esta distinción te da una base sólida para interpretar cualquier circuito, desde el más elemental hasta el más complejo.

Cada componente que has visto aquí, ya sea una resistencia, un condensador, un transistor o un circuito integrado, tiene un papel específico que solo cobra sentido cuando trabaja junto a los demás. Si empiezas a identificar qué hace cada pieza dentro de un circuito, tu capacidad para leer esquemas, detectar fallos y diseñar soluciones mejorará de forma notable y progresiva.

La electrónica es una disciplina que se construye capa por capa, y esta es una de sus primeras capas. En este sitio web encontrarás más contenidos que te ayudarán a avanzar desde los fundamentos hasta temas más avanzados, siempre con la misma claridad y rigor que has visto aquí.
