¿Cómo se fabrica un chip semiconductor?

¿Qué es un chip semiconductor y por qué importa?

Un chip semiconductor, también llamado circuito integrado o microchip, es un componente electrónico que concentra millones —o incluso miles de millones— de transistores en una superficie del tamaño de una uña. Cada transistor actúa como un interruptor microscópico que puede estar encendido o apagado, representando los valores 1 y 0 del sistema binario. Esa capacidad de procesar información a escala nanométrica es lo que hace posible que un teléfono, un servidor o un automóvil moderno funcionen.

El silicio es el material base de la mayoría de los chips porque combina propiedades eléctricas ideales con abundancia en la naturaleza. Su comportamiento a medio camino entre conductor e aislante —de ahí el nombre semiconductor— permite controlar con precisión el flujo de electricidad, algo que no logran ni los metales puros ni los materiales completamente aislantes. Esta característica lo convierte en el sustrato perfecto para construir dispositivos lógicos.

Del cuarzo al silicio: la materia prima del chip

Todo comienza con un material tan común como el cuarzo. El silicio no aparece en estado puro en la naturaleza: siempre se encuentra combinado con oxígeno en forma de dióxido de silicio, que es precisamente la composición principal de la arena y las rocas de cuarzo. Para fabricar un chip, ese silicio debe separarse del oxígeno y purificarse hasta alcanzar niveles de impureza inferiores a una parte por mil millones. Sin esa limpieza extrema, los transistores no funcionarían correctamente.

Purificación del silicio y formación del lingote

El proceso de purificación reduce el cuarzo mediante reacciones químicas a alta temperatura hasta obtener lo que se conoce como silicio de grado metalúrgico. Después, una refinación adicional —el proceso Siemens— eleva la pureza al nivel requerido para la industria del semiconductor. Con ese silicio ultrapuro se forma un monocristal cilíndrico llamado lingote, cuya estructura atómica debe ser completamente ordenada para que los transistores funcionen de manera predecible y uniforme.

Corte y pulido de obleas

Una vez formado el lingote, se corta en discos muy delgados y uniformes llamados obleas. Cada oblea se pule hasta lograr una superficie prácticamente perfecta a nivel atómico, porque cualquier irregularidad microscópica en esa superficie puede generar defectos en los circuitos que se grabarán encima. El diámetro de las obleas actuales suele ser de 300 milímetros, lo que permite fabricar cientos de chips de forma simultánea en una sola pieza de silicio.

El diseño del circuito antes de fabricar

Antes de que el silicio entre en la fábrica, los ingenieros deben definir exactamente qué hará el chip y cómo estarán conectados sus millones de componentes internos. El diseño de un circuito integrado es un proceso puramente digital que puede durar meses o incluso años, y determina de antemano el rendimiento, el consumo de energía y el tamaño de los transistores que se van a fabricar. Sin este plano, la fabricación no tiene punto de partida.

Este trabajo lo realizan equipos de diseño especializados —conocidos como fabless, cuando no poseen fábricas propias— que usan herramientas de software de diseño asistido por computadora específicas para electrónica. Las empresas que diseñan chips pero no los fabrican entregan los planos digitales a los fabricantes, quienes los convierten en circuitos físicos. Esta división del proceso es muy habitual en la industria actual y, para entenderla mejor, puedes consultar más sobre fabricación de semiconductores.

Diseño lógico y creación de la máscara

Una vez validado el diseño, se crea un elemento físico llamado máscara o retícula. La máscara es una plantilla transparente que contiene el patrón exacto del circuito a grabar sobre la oblea. Funciona de manera análoga al negativo fotográfico de una cámara clásica: cuando la luz pasa a través de ella durante el proceso de litografía, proyecta el patrón sobre la superficie sensibilizada del silicio. Cada capa del chip tiene su propia máscara, y un chip moderno puede requerir decenas de ellas.

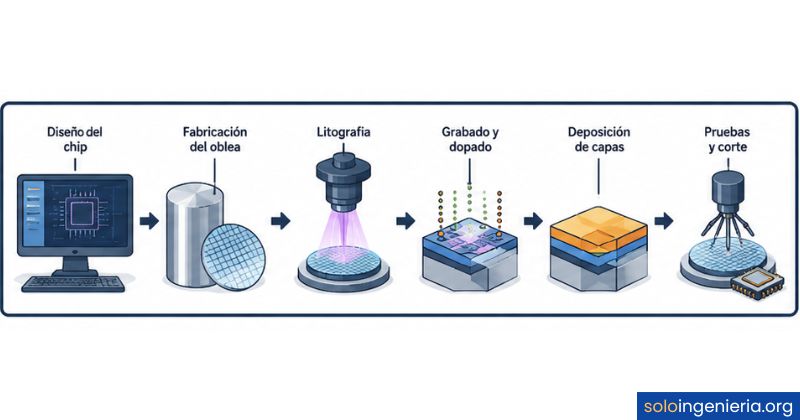

Las etapas clave del proceso de fabricación

Una vez que la oblea de silicio está lista y las máscaras diseñadas, comienza el proceso de fabricación propiamente dicho. Este proceso se repite capa a capa hasta construir toda la estructura tridimensional del chip, que puede llegar a tener docenas de niveles superpuestos, cada uno con su propio patrón de circuitos. Las etapas no ocurren una sola vez: se encadenan en ciclos que se repiten tantas veces como capas tenga el diseño.

Deposición de capas delgadas

El primer paso dentro del ciclo de fabricación es la deposición. En esta etapa, se añaden capas extremadamente delgadas de materiales conductores, semiconductores o aislantes sobre la superficie de la oblea, dependiendo de la función que tendrá esa capa en el circuito final. Técnicas como la deposición química en fase vapor (CVD) permiten cubrir la oblea con películas de apenas unos pocos átomos de espesor, con una uniformidad que sería imposible conseguir de cualquier otra manera.

Fotolitografía: grabando el circuito con luz

La fotolitografía es el proceso en el que se define el patrón del circuito sobre la oblea. Primero se aplica sobre la superficie una capa de material fotosensible llamado fotorresina. Después, una máquina de litografía proyecta luz ultravioleta a través de la máscara, imprimiendo el patrón del circuito sobre la fotorresina con una precisión de nanómetros. Las máquinas más avanzadas, como las de litografía ultravioleta extrema (EUV) fabricadas por la empresa ASML, usan longitudes de onda de 13,5 nanómetros para conseguir detalles que serían invisibles a simple vista.

Grabado y eliminación del material sobrante

Tras revelar la fotorresina, solo ciertas zonas de la oblea quedan protegidas por el patrón impreso. El grabado o etching elimina el material no protegido usando agentes químicos o plasma, dejando únicamente la estructura deseada. Es un proceso de precisión extrema: si el grabado avanza demasiado o no lo suficiente, el transistor que se está formando quedará defectuoso. Una vez completado, se retira la fotorresina restante y la oblea queda lista para la siguiente capa.

Dopaje: modificando las propiedades eléctricas

El dopaje es uno de los pasos más sutiles y decisivos de todo el proceso. Consiste en introducir átomos de elementos externos —como boro o fósforo— dentro de la red cristalina del silicio con una concentración muy precisa. Estos átomos modifican el comportamiento eléctrico del silicio, creando zonas de tipo N (con exceso de electrones) o de tipo P (con deficiencia de electrones), que son la base de los transistores y diodos. Sin el dopaje, el silicio no podría actuar como interruptor eléctrico controlable.

Si te interesa cómo estas propiedades eléctricas se aplican en dispositivos reales, los fundamentos de la electrónica analógica son el complemento natural de este concepto: allí se trabaja directamente con señales continuas que dependen de las propiedades de los semiconductores dopados.

Interconexión de capas y metalización

Una vez que todas las capas de transistores están formadas, hay que conectarlas entre sí para que funcionen como un circuito. La metalización consiste en depositar finas líneas de cobre o aluminio que actúan como cables internos del chip, uniendo los transistores de diferentes niveles según el diseño original. Un procesador moderno puede tener más de diez niveles de interconexión metálica, y cada uno de ellos se fabrica mediante el mismo ciclo de deposición, litografía y grabado.

¿Qué ocurre en una sala limpia durante la fabricación?

La sala limpia, también llamada sala blanca, es el entorno donde se fabrican los chips. Se trata de un espacio controlado con precisión para garantizar que el aire esté prácticamente libre de partículas. Una sola mota de polvo que aterrice sobre la oblea durante el proceso puede inutilizar el transistor sobre el que cae, generando un defecto que se replica en todos los chips producidos en esa zona. Por eso, el nivel de limpieza de estas instalaciones supera con creces al de un quirófano convencional.

Dentro de la sala limpia, los operarios visten trajes especiales que cubren todo el cuerpo y filtran las partículas que emiten la piel y el cabello. Los sistemas de ventilación renuevan el aire constantemente usando filtros HEPA. La temperatura, la humedad y la presión también se regulan de manera continua. La joya de estas instalaciones es la máquina de fotolitografía, alrededor de la cual se organiza el resto del equipamiento y la logística interna de la fábrica.

Corte, encapsulado y prueba del chip

Cuando el proceso de fabricación sobre la oblea termina, esta contiene cientos de chips individuales que todavía están unidos entre sí formando una sola pieza. Las etapas finales se encargan de separar los chips, protegerlos físicamente y verificar que funcionen correctamente antes de que lleguen a los fabricantes de dispositivos electrónicos. Estas fases son tan críticas como las anteriores: un chip perfectamente fabricado puede volverse inútil si el encapsulado no lo protege bien.

Dicing: separar los chips de la oblea

El proceso de dicing consiste en cortar la oblea a lo largo de líneas predefinidas llamadas calles de corte, que separan cada chip del resto. Este corte se realiza con una cuchilla de diamante o con un láser de alta precisión, siguiendo trayectorias que el diseño original ya preveía. El resultado es una colección de pequeños trozos de silicio —los dados o dies— que contienen cada uno un chip completo. Los que superan la inspección previa continúan hacia el encapsulado.

Encapsulado y conexión de pines

El chip de silicio por sí solo es extremadamente frágil y no puede conectarse a un circuito exterior sin protección. El encapsulado consiste en montar el chip sobre una base y conectar sus terminales internos a los pines externos mediante hilos de oro o cobre en proceso de bonding, y después sellarlo con plástico, cerámica o metal. Esta carcasa es lo que da al chip su aspecto final reconocible —ese rectángulo negro con patitas metálicas— y lo protege de la humedad, el polvo y los impactos físicos. Si quieres explorar cómo estos chips se integran dentro de sistemas más complejos, los circuitos electrónicos son el siguiente paso natural.

Pruebas de funcionamiento y control de calidad

Antes de salir de la fábrica, cada chip pasa por una batería de pruebas automatizadas que verifican su funcionamiento eléctrico. Los equipos de prueba automatizados (ATE) comprueban que el chip responde correctamente a señales de entrada, opera dentro de los rangos de voltaje establecidos y mantiene su rendimiento bajo condiciones de temperatura extrema. Los chips defectuosos se descartan, y el porcentaje de chips válidos sobre el total fabricado se llama tasa de rendimiento o yield, una métrica decisiva para la rentabilidad de cualquier fábrica de semiconductores.

¿Cuánto tarda en fabricarse un chip semiconductor?

El tiempo de fabricación de un chip, desde que la oblea entra en la línea de producción hasta que el chip encapsulado está listo para su envío, oscila generalmente entre seis semanas y cuatro meses, dependiendo de la complejidad del diseño y del número de capas del proceso. Los chips más avanzados, como los procesadores de última generación o las unidades de procesamiento gráfico de alto rendimiento, requieren los tiempos más largos porque implican procesos de litografía más complejos y mayor número de ciclos de deposición-grabado.

A este tiempo de fabricación hay que sumar las semanas o meses que dura la fase de diseño previa, que puede extenderse durante años en el caso de microarquitecturas completamente nuevas. Por eso, desde que un equipo de ingenieros empieza a diseñar un chip hasta que ese chip llega dentro de un producto terminado al consumidor final, pueden pasar fácilmente tres o cuatro años. La planificación a largo plazo es uno de los mayores retos de la industria de los semiconductores, donde la demanda puede cambiar mucho más rápido que la capacidad de fabricación.

Los fabricantes más importantes del mundo

La cadena de fabricación de chips no la domina una sola empresa, sino un ecosistema de actores especializados. Algunas compañías se dedican exclusivamente al diseño sin tener fábricas propias, mientras que otras operan las instalaciones de producción para terceros. Este modelo de negocio especializado es lo que permite que empresas de todos los tamaños puedan crear chips sin necesitar invertir en la infraestructura de fabricación, que puede costar decenas de miles de millones de dólares.

Entender cómo se relacionan estos actores entre sí es parte central de la ingeniería electrónica aplicada a la industria. La electrónica digital, que trabaja directamente con los principios lógicos que sustentan el diseño de chips, es también una rama que conviene conocer para comprender qué hace posible el funcionamiento de cada transistor dentro del chip.

Preguntas frecuentes

¿De qué material está hecho un chip semiconductor?

La mayoría de los chips semiconductores están fabricados a partir de silicio, un elemento obtenido originalmente del cuarzo y purificado hasta niveles de impureza extremadamente bajos. El silicio se elige porque su comportamiento eléctrico puede modificarse con precisión mediante el dopaje, y porque es abundante en la naturaleza. En aplicaciones que requieren mayor velocidad o tolerancia a temperaturas extremas, también se utilizan materiales como el arseniuro de galio o el carburo de silicio, aunque con un coste de fabricación mucho más elevado.

¿Qué es una oblea de silicio y para qué sirve?

Una oblea de silicio es un disco circular muy delgado, cortado de un lingote de silicio monocristalino y pulido hasta conseguir una superficie prácticamente perfecta. Sirve como base o sustrato sobre el que se construyen todos los componentes del chip, capa a capa, mediante los procesos de deposición, fotolitografía y grabado. En una sola oblea de 300 milímetros de diámetro pueden fabricarse simultáneamente cientos de chips, lo que hace posible producirlos a escala industrial con costes razonables.

¿Qué es la fotolitografía en la fabricación de chips?

La fotolitografía es el proceso mediante el cual se transfiere el patrón de un circuito desde una máscara hasta la superficie de la oblea usando luz ultravioleta. La oblea se recubre con un material fotosensible llamado fotorresina, y la luz proyectada a través de la máscara endurece o disuelve selectivamente esa capa según el diseño. Las zonas que quedan expuestas o protegidas definen qué material se graba o deposita a continuación. Este proceso se repite para cada una de las decenas de capas que componen el chip final.

¿Qué significa dopar un semiconductor?

Dopar un semiconductor significa introducir de forma controlada átomos de elementos externos en la red cristalina del silicio para alterar sus propiedades eléctricas. Si se añaden átomos de fósforo o arsénico, el material gana electrones libres y se convierte en silicio de tipo N. Si se añaden átomos de boro, se generan «huecos» o ausencias de electrones y se obtiene silicio de tipo P. La unión de ambas zonas forma la base de los transistores y diodos, que son los elementos activos de cualquier circuito integrado. Todo esto tiene un impacto directo en el diseño de los tipos de amplificadores electrónicos que usan transistores bipolares.

¿Cuántas capas tiene un chip semiconductor moderno?

Un chip semiconductor moderno puede tener entre veinte y cien o más capas, dependiendo de la complejidad del proceso y del nodo tecnológico utilizado. Las capas inferiores contienen los transistores, mientras que las superiores corresponden a las interconexiones metálicas que los conectan entre sí. Cada capa requiere su propio ciclo completo de deposición, litografía, grabado y limpieza, lo que explica por qué la fabricación de los chips más avanzados puede durar varios meses dentro de la fábrica.

¿Por qué se necesita una sala limpia para fabricar chips?

Los chips se fabrican a escala nanométrica, donde una sola partícula de polvo puede ser varias veces más grande que el propio transistor que se está construyendo. Si esa partícula cae sobre la oblea durante el proceso, puede bloquear la luz de la litografía, contaminar el material depositado o crear un cortocircuito, inutilizando ese chip y potencialmente toda una zona de la oblea. Por eso, las salas limpias controlan con precisión el número de partículas por metro cúbico de aire, además de la temperatura, la humedad y la presión.

¿Qué diferencia hay entre un chip y un circuito integrado?

En la práctica, los términos chip y circuito integrado se usan de forma intercambiable y hacen referencia al mismo componente: un conjunto de transistores, resistencias y conexiones fabricados sobre un sustrato de silicio en un proceso único. La diferencia, si existe, es de uso: «circuito integrado» es el término técnico formal, mientras que «chip» es la versión coloquial más extendida. Puedes explorar en profundidad qué implica construir sistemas con ellos en el apartado de circuitos electrónicos.

¿Qué es el proceso de encapsulado de un chip?

El encapsulado es la fase posterior al corte de la oblea en la que el chip de silicio se monta sobre una base, se conectan sus terminales internos a los pines externos mediante hilos conductores de cobre o gold wire bonding, y todo el conjunto se sella dentro de una carcasa de plástico, cerámica o metal. Esta carcasa protege el delicado chip de la humedad, las vibraciones y el daño físico, y permite que pueda soldarse fácilmente en una placa de circuito impreso. El resultado es el componente negro con patitas metálicas que reconoces en cualquier tarjeta electrónica.

Conclusión

Fabricar un chip semiconductor es uno de los procesos más complejos que existe en la ingeniería moderna. Desde la purificación del cuarzo hasta el encapsulado final, cada etapa requiere una precisión sin precedentes, materiales controlados a nivel atómico y entornos de fabricación imposibles de reproducir fuera de una instalación industrial de alto nivel. Lo que termina siendo un componente del tamaño de una uña es el resultado de meses de trabajo encadenado.

Ahora que conoces las etapas principales —el lingote de silicio, la fotolitografía, el dopaje, el grabado y el encapsulado—, tienes una base real para entender por qué los chips son tan difíciles de producir y por qué su cadena de suministro es tan estratégica. Ese conocimiento también te ayuda a contextualizar conceptos de electrónica digital y analógica que antes podían parecer abstractos.
