¿Qué son los diodos y cómo funcionan?

¿Qué es un diodo y para qué sirve?

Un diodo es un componente electrónico de dos terminales cuya función principal es permitir el flujo de corriente eléctrica en una sola dirección y bloquearlo en la contraria. Esta propiedad, conocida como conducción unidireccional, lo convierte en una pieza esencial dentro de cualquier circuito electrónico moderno, desde los más simples hasta los más complejos.

Desde el punto de vista físico, un diodo estándar es un dispositivo semiconductor fabricado principalmente con silicio, aunque también se usa germanio en aplicaciones específicas. Su comportamiento no es el de un simple interruptor: actúa como una válvula controlada por la tensión aplicada, y esa sensibilidad al voltaje es lo que lo hace tan versátil en los circuitos electrónicos actuales.

Ánodo y cátodo: los dos terminales del diodo

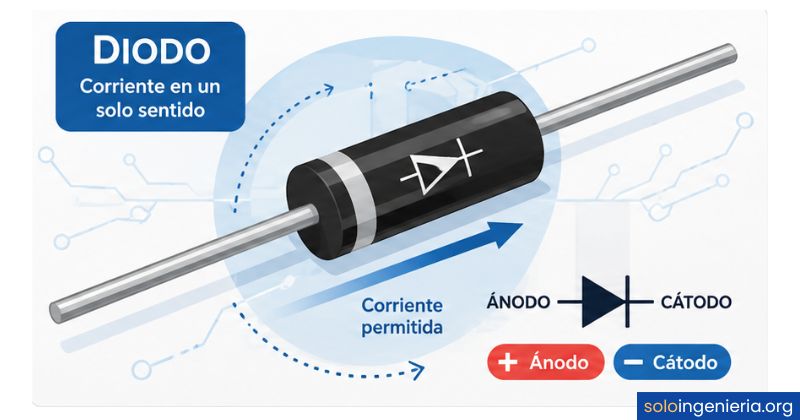

Todo diodo tiene exactamente dos terminales con funciones opuestas. El ánodo es el terminal positivo: por él entra la corriente convencional cuando el diodo conduce. El cátodo es el terminal negativo: por él sale la corriente. Para que el diodo funcione correctamente, el ánodo debe estar conectado a un potencial más alto que el cátodo; de lo contrario, el componente bloquea el paso de la corriente.

Identificar ambos terminales es una habilidad básica pero imprescindible. En los diodos cilíndricos más comunes, como el 1N4007, el cátodo se identifica por una banda o anillo de color en uno de sus extremos. En los LED, el cátodo corresponde a la pata más corta o al electrodo interno de mayor tamaño. Conocer esta distinción evita errores de conexión que pueden dañar el componente o todo el circuito.

¿Por qué los diodos solo dejan pasar la corriente en un sentido?

La respuesta está en su estructura interna. Un diodo está formado por dos regiones de material semiconductor con propiedades eléctricas opuestas. Cuando se aplica tensión en la dirección correcta, esas regiones se complementan y permiten que los portadores de carga atraviesen la unión. Si la tensión se aplica al revés, la barrera interna se refuerza y bloquea el paso de la corriente de forma casi total.

La unión PN: el corazón del diodo

El funcionamiento de un diodo no se puede entender sin conocer su estructura interna, llamada unión PN. Este nombre hace referencia a la unión entre dos tipos de material semiconductor: el tipo P y el tipo N. Cada uno tiene características eléctricas distintas, y su combinación es lo que da al diodo su comportamiento único.

Semiconductor tipo N y tipo P

El semiconductor de tipo N se obtiene añadiendo impurezas con cinco electrones de valencia a un material base como el silicio. Esto genera electrones libres en exceso, que actúan como portadores de carga negativa. Por otro lado, el semiconductor de tipo P se dopa con impurezas de tres electrones de valencia, lo que crea «huecos» o ausencias de electrones que se comportan como cargas positivas móviles dentro del material.

La región de agotamiento y la barrera de potencial

Cuando los materiales tipo P y tipo N se unen, los electrones del lado N se difunden hacia el lado P y se recombinan con los huecos disponibles. Esta migración crea una zona central sin portadores de carga libres, llamada región de agotamiento. Dentro de ella se establece un campo eléctrico interno que actúa como una barrera de potencial: es la barrera que el diodo debe superar para comenzar a conducir corriente.

En los diodos de silicio, esta barrera tiene un valor típico de aproximadamente 0,6 a 0,7 voltios. En los de germanio, el valor es menor, alrededor de 0,3 voltios. Superar esta tensión umbral es la condición mínima para que el diodo entre en conducción y comience a dejar pasar la corriente de forma eficiente.

¿Cómo funciona un diodo en un circuito eléctrico?

El comportamiento de un diodo en un circuito depende directamente de cómo se aplica la tensión entre sus terminales. Hay dos situaciones posibles, y el diodo reacciona de forma radicalmente diferente ante cada una. Comprender esta diferencia es la base para entender cómo se diseñan los circuitos electrónicos que usamos a diario.

Polarización directa

La polarización directa ocurre cuando el ánodo del diodo está conectado al terminal positivo de la fuente y el cátodo al negativo. En este caso, la tensión aplicada se opone a la barrera de potencial interna. Una vez que la tensión supera el valor umbral del diodo, la región de agotamiento se estrecha y la corriente comienza a fluir con muy poca resistencia. En este estado, el diodo se comporta de forma similar a un interruptor cerrado.

Polarización inversa

La polarización inversa se produce cuando el ánodo está conectado al terminal negativo y el cátodo al positivo. En estas condiciones, la tensión aplicada refuerza la barrera interna: la región de agotamiento se amplía y la corriente prácticamente no puede pasar. Solo circula una corriente de fuga extremadamente pequeña, que en condiciones normales de trabajo se considera despreciable. El diodo actúa aquí como un interruptor abierto.

Tensión de ruptura o breakdown

Si la tensión inversa aplicada supera un valor límite llamado tensión de ruptura o breakdown, el diodo pierde su capacidad de bloqueo y la corriente atraviesa la unión PN de forma abrupta. En diodos convencionales, este fenómeno suele ser destructivo. Sin embargo, en los diodos Zener este comportamiento está diseñado y controlado de forma precisa, lo que los hace útiles para regular tensiones en circuitos electrónicos.

Tipos de diodos y sus aplicaciones

No existe un único tipo de diodo, sino una familia de variantes diseñadas para cubrir necesidades muy distintas dentro de la ingeniería electrónica. Cada tipo comparte la base de la unión PN, pero sus materiales, geometría y características eléctricas los hacen aptos para aplicaciones completamente diferentes, desde la conversión de corriente hasta la emisión de luz.

Diodo rectificador

El diodo rectificador es el tipo más común en electrónica de potencia. Su función principal es convertir corriente alterna (CA) en corriente continua (CC), proceso imprescindible en cualquier fuente de alimentación. Al dejar pasar solo los semiciclos positivos de la señal alterna, transforma una señal oscilante en una señal unidireccional que puede filtrarse y regularse para alimentar circuitos electrónicos.

Uno de los modelos más extendidos es el 1N4007, capaz de soportar hasta 1.000 voltios en inversa y corrientes de hasta 1 amperio. Este tipo de diodo se encuentra en cargadores de teléfonos, fuentes de computadoras y prácticamente cualquier adaptador de corriente doméstico. Su bajo coste y fiabilidad lo convierten en el punto de partida habitual cuando se estudian los circuitos de semiconductores.

Diodo Zener

El diodo Zener opera de forma deliberada en la región de ruptura inversa. A diferencia de los rectificadores convencionales, está diseñado para soportar esa condición de forma estable y repetida. Cuando la tensión inversa alcanza su valor de Zener, el diodo mantiene esa tensión prácticamente constante, independientemente de la corriente que circule, lo que lo convierte en la base de los circuitos reguladores de tensión.

Esta propiedad es muy útil para proteger circuitos sensibles de picos de tensión o para establecer una referencia de voltaje fija. Los diodos Zener se fabrican en una amplia gama de tensiones de referencia, desde pocos voltios hasta decenas de voltios, y se seleccionan según las necesidades específicas del diseño electrónico.

Diodo LED

El LED (del inglés Light Emitting Diode) es un diodo que, además de conducir corriente, emite luz cuando está polarizado en directo. Este fenómeno ocurre porque los electrones, al recombinarse con los huecos en la unión PN, liberan energía en forma de fotones. El color de la luz depende del material semiconductor utilizado: el arseniuro de galio produce luz infrarroja y roja, mientras que el nitruro de galio genera luz azul y blanca.

Los LED son los diodos más presentes en la vida cotidiana. Están en pantallas de televisores, iluminación doméstica, semáforos, indicadores de equipos electrónicos y sistemas de retroiluminación de dispositivos móviles. Su eficiencia energética respecto a las lámparas tradicionales y su larga vida útil las han convertido en la tecnología dominante en iluminación. Profundizar en ellos abre las puertas al mundo de la optoelectrónica.

Diodo Schottky

El diodo Schottky se construye a partir de una unión entre un metal y un semiconductor, en lugar de la unión PN tradicional. Esta diferencia estructural le otorga dos ventajas clave: una caída de tensión directa muy baja, típicamente entre 0,2 y 0,4 voltios, y una velocidad de conmutación significativamente mayor que la de los diodos de unión PN convencionales. Gracias a ello, trabaja de forma eficiente en circuitos de alta frecuencia.

Sus aplicaciones más habituales incluyen convertidores de potencia, circuitos de protección contra polaridad inversa y etapas de detección en radiofrecuencia. En fuentes de alimentación conmutadas (switching), el diodo Schottky reduce las pérdidas de energía gracias a su baja caída de tensión, lo que mejora el rendimiento general del sistema. Es un componente frecuente en el diseño de microelectrónica.

Fotodiodo

El fotodiodo hace el proceso inverso al LED: convierte luz en corriente eléctrica. Cuando los fotones inciden sobre la unión PN del fotodiodo, generan pares electrón-hueco que se separan bajo la influencia del campo eléctrico interno, produciendo una fotocorriente proporcional a la intensidad de la luz recibida. Este principio se conoce como efecto fotovoltaico y es la base de los sensores ópticos y los paneles solares.

Los fotodiodos se usan habitualmente en lectores de código de barras, controles remotos infrarrojos, sistemas de comunicación óptica por fibra y detectores de presencia en dispositivos de seguridad. Su respuesta es más rápida que la de otras células fotosensibles, lo que los hace idóneos en aplicaciones donde la velocidad de detección es determinante.

Curva característica del diodo

La curva característica tensión-corriente (curva I-V) de un diodo muestra de forma gráfica cómo responde el componente ante diferentes valores de tensión aplicada. Es una herramienta fundamental para entender su comportamiento real, que no es lineal como el de una resistencia, sino que cambia de forma exponencial según la tensión aplicada. Conocerla permite diseñar circuitos más precisos y predecibles.

En la zona de conducción directa, la corriente crece de forma exponencial con pequeños aumentos de tensión. Esto significa que una variación de pocas décimas de voltio puede multiplicar la corriente por varios órdenes de magnitud. Por esta razón, los diodos nunca se conectan sin una resistencia de limitación de corriente en serie, ya que de lo contrario la corriente podría destruirlos en fracciones de segundo.

¿Cómo se representa un diodo en un esquema eléctrico?

El símbolo estandarizado del diodo en los esquemas eléctricos consiste en un triángulo apuntando en la dirección del flujo de corriente convencional, seguido de una línea perpendicular. El vértice del triángulo que toca la línea indica el cátodo; la base opuesta del triángulo corresponde al ánodo. Esta representación es universal y se usa en todos los sistemas de notación electrónica, desde los más académicos hasta los industriales.

Cada variante de diodo tiene su propio símbolo con pequeñas modificaciones sobre el triángulo básico. El Zener añade una pequeña curva en los extremos de la línea del cátodo. El LED incorpora flechas que representan la emisión de luz. El fotodiodo muestra flechas apuntando hacia el interior del símbolo. Estas variaciones permiten identificar el tipo de diodo de un vistazo dentro de cualquier esquema electrónico, algo especialmente útil cuando se trabaja con transistores y otros componentes activos en el mismo circuito.

¿Cómo medir un diodo con un multímetro?

Medir un diodo con un multímetro es una de las comprobaciones más básicas y útiles en electrónica. Permite determinar si el componente está en buen estado, si conduce en la dirección correcta y si no presenta cortocircuito o circuito abierto. La mayoría de los multímetros digitales incluyen un modo diodo específico, identificado con el símbolo de flecha con barra que representa el componente.

Los valores de caída de tensión varían según el tipo de diodo. Un diodo de germanio muestra alrededor de 0,3 voltios. Un Schottky, entre 0,2 y 0,4 voltios. Un LED depende de su color: los rojos suelen marcar entre 1,8 y 2,1 voltios, mientras que los azules y blancos llegan a valores cercanos a los 3,3 voltios. Conocer estos rangos típicos permite identificar el tipo de diodo incluso sin etiqueta visible.

Preguntas frecuentes

¿Qué diferencia hay entre un diodo y un transistor?

El diodo es un componente de dos terminales que permite o bloquea el paso de corriente en función de la polarización aplicada. El transistor, en cambio, tiene tres terminales y actúa como un interruptor controlado o como amplificador: una pequeña señal en uno de sus terminales controla una corriente mucho mayor en los otros dos. Mientras el diodo tiene un comportamiento pasivo frente a la señal de control, el transistor permite amplificar y conmutar señales de forma activa. Ambos son componentes fundamentales en los circuitos de semiconductores, pero con roles diferentes dentro del diseño electrónico.

¿Cuál es la caída de tensión típica de un diodo de silicio?

Un diodo de silicio en polarización directa presenta una caída de tensión característica de aproximadamente 0,6 a 0,7 voltios cuando conduce en condiciones normales. Este valor se conoce como tensión umbral o tensión de conducción. Por debajo de ese valor, el diodo prácticamente no conduce. Esta cifra es importante en el diseño de circuitos, ya que toda la tensión que cae sobre el diodo no llega al resto del circuito y debe tenerse en cuenta para los cálculos de tensión disponible en cada etapa.

¿Para qué sirve un diodo en una fuente de alimentación?

En una fuente de alimentación, los diodos cumplen la función de rectificación: convierten la corriente alterna (CA) de la red eléctrica en corriente continua (CC) que los dispositivos electrónicos pueden utilizar. En configuraciones de puente rectificador, cuatro diodos trabajan en conjunto para aprovechar tanto los semiciclos positivos como los negativos de la señal alterna, produciendo una corriente continua pulsante que luego se filtra con condensadores para obtener una tensión estable y limpia.

¿Qué pasa si conectas un diodo al revés en un circuito?

Si conectas un diodo en polarización inversa dentro de un circuito que no está diseñado para ello, el diodo bloqueará el paso de la corriente y el circuito no funcionará correctamente. Si la tensión inversa aplicada supera la tensión de ruptura del diodo, puede producirse una conducción brusca que destruya el componente de forma permanente. En algunos circuitos, esta protección frente a inversión de polaridad es precisamente el objetivo: el diodo bloquea la corriente incorrecta y protege los demás componentes del daño.

¿Qué materiales se usan para fabricar diodos?

El material más utilizado en la fabricación de diodos modernos es el silicio, por su estabilidad a altas temperaturas, su abundancia y las características eléctricas predecibles que ofrece. El germanio fue el material original de los primeros diodos de estado sólido y aún se usa en aplicaciones de alta frecuencia por su menor tensión umbral. Para los LED de alta eficiencia se emplean compuestos como el arseniuro de galio (GaAs) o el nitruro de galio (GaN), que permiten emitir luz en diferentes longitudes de onda según su composición.

¿Qué es la tensión de ruptura inversa de un diodo?

La tensión de ruptura inversa, también llamada breakdown voltage, es el valor máximo de tensión inversa que puede soportar un diodo antes de que la unión PN pierda su capacidad de bloqueo y comience a conducir de forma abrupta. En diodos rectificadores convencionales, superar este valor suele provocar daños irreversibles. En los diodos Zener, este fenómeno es parte de su diseño: operan de forma controlada en esa región para regular la tensión de forma predecible y repetible, sin sufrir daños si la corriente está limitada adecuadamente.

¿Cuál es la diferencia entre un diodo Zener y un diodo rectificador?

La diferencia principal está en la zona de operación para la que están diseñados. El diodo rectificador trabaja en polarización directa para convertir CA en CC, y su tensión de ruptura inversa es alta precisamente para evitar que opere en esa zona. El diodo Zener, en cambio, está diseñado para operar de manera estable en la región de ruptura inversa, manteniendo una tensión constante que lo hace útil como regulador o referencia de voltaje. Físicamente son similares, pero sus especificaciones eléctricas y su función dentro del circuito son radicalmente distintas.

Conclusión

Los diodos son uno de los componentes más sencillos de describir, pero más poderosos en la práctica. Su capacidad de controlar el sentido de la corriente eléctrica, con variantes que regulan tensión, emiten luz o detectan fotones, los convierte en la base sobre la que se construyen circuitos de todo tipo, desde los más elementales hasta los más avanzados.

Ahora que comprendes qué es un diodo, cómo funciona la unión PN, qué ocurre en cada modo de polarización y qué características distinguen a cada tipo, tienes las herramientas para interpretar esquemas eléctricos, seleccionar el componente correcto para cada aplicación y comprender por qué ciertos circuitos se comportan como lo hacen.

La electrónica se vuelve mucho más clara cuando entiendes sus piezas fundamentales. Si quieres seguir avanzando, en este sitio web encontrarás más contenidos sobre componentes electrónicos, circuitos y conceptos que te ayudarán a construir un conocimiento sólido paso a paso.
