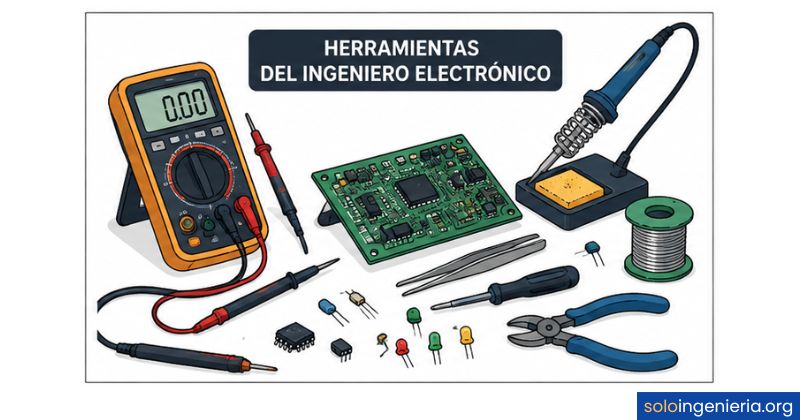

Las herramientas del ingeniero electrónico

¿Qué son las herramientas del ingeniero electrónico?

Cuando hablamos de herramientas del ingeniero electrónico, nos referimos al conjunto de instrumentos físicos, equipos de laboratorio y programas informáticos que este profesional usa para diseñar, analizar, construir y verificar circuitos y sistemas electrónicos. No existe un único tipo de herramienta: las hay físicas, digitales y de software, y cada categoría responde a una etapa diferente del trabajo.

Saber para qué sirve cada herramienta es tan valioso como saber usarla. Un ingeniero que entiende el propósito de su instrumental toma mejores decisiones en cada fase del proyecto, desde el diseño inicial hasta la prueba final del producto. Si te estás acercando a la ingeniería electrónica por primera vez, este panorama general te será muy útil como punto de partida.

Herramientas físicas vs. herramientas de software

Las herramientas físicas son los instrumentos que puedes sostener y conectar a un circuito real: un multímetro, un soldador o una protoboard. Las de software, en cambio, viven en tu computadora y te permiten simular o diseñar circuitos antes de fabricarlos. Ambas categorías son complementarias, y un buen profesional sabe cuándo recurrir a cada una según la etapa del proyecto en la que se encuentre.

¿Por qué importa elegir bien cada herramienta?

Elegir la herramienta incorrecta no solo ralentiza el trabajo, sino que puede generar errores difíciles de detectar. Por eso, entender para qué sirve cada instrumento y en qué contexto aplicarlo es una competencia técnica que distingue a un profesional sólido. Igual de importante es comprender el perfil completo de la profesión: si te preguntas qué hace un ingeniero electrónico en su día a día, verás con más claridad por qué estas herramientas son tan centrales en su trabajo.

Instrumentos de medición y prueba

Los instrumentos de medición son los que permiten observar lo que ocurre dentro de un circuito. Sin ellos, trabajar con electrónica sería como intentar diagnosticar una enfermedad sin ningún tipo de análisis. Son el punto de contacto entre el ingeniero y la realidad eléctrica del circuito, y su correcto uso marca la diferencia entre detectar un problema en minutos o tardar horas en encontrarlo.

Multímetro digital

El multímetro digital es, sin duda, el instrumento de medición más usado en electrónica. Permite medir voltaje, corriente, resistencia, continuidad y, en algunos modelos, también capacitancia y frecuencia. Su ventaja principal es la versatilidad: con un solo equipo puedes verificar si un componente está en buen estado, si hay tensión en un punto del circuito o si una conexión presenta ruptura.

Osciloscopio

El osciloscopio muestra en pantalla la forma de onda de una señal eléctrica a lo largo del tiempo. Mientras el multímetro entrega un valor numérico estático, el osciloscopio revela cómo evoluciona esa señal: si oscila, si tiene ruido, si su amplitud varía o si presenta distorsiones. Es la herramienta más potente para diagnosticar problemas en señales analógicas y digitales, y resulta prácticamente imprescindible en cualquier laboratorio de electrónica profesional.

Fuente de alimentación regulable

La fuente de alimentación regulable suministra tensión y corriente controladas al circuito que estás probando. A diferencia de las baterías, permite ajustar con precisión el voltaje y limitar la corriente de salida, lo que protege los componentes durante las pruebas. Es especialmente útil cuando se prueban prototipos que aún no han sido validados y cuyo consumo exacto se desconoce.

Generador de señales

El generador de señales produce formas de onda predefinidas —senoidal, cuadrada, triangular— con frecuencia y amplitud ajustables. Se usa para estimular un circuito y observar cómo responde ante diferentes condiciones. Es la herramienta que permite simular el entorno real de operación de un dispositivo durante la fase de prueba, antes de que ese dispositivo se conecte a su fuente de señal definitiva.

Herramientas de soldadura y montaje

El trabajo físico sobre los circuitos requiere un conjunto de herramientas manuales que permiten ensamblar componentes, proteger dispositivos sensibles y construir prototipos funcionales. Sin un buen equipo de montaje, incluso el mejor diseño en papel puede fracasar en su ejecución. Esta categoría abarca desde la estación de soldadura hasta los elementos de protección antiestática.

Estación de soldadura

La estación de soldadura es una versión avanzada del soldador convencional. Incluye control de temperatura, lo que resulta decisivo para trabajar con componentes sensibles al calor. Una temperatura incorrecta puede dañar un circuito integrado de forma irreversible, por eso el control preciso es tan valorado. Las estaciones profesionales también permiten intercambiar puntas según el tipo de soldadura que se necesite realizar.

Protoboard y PCB

La protoboard —también llamada placa de pruebas o breadboard— es una placa ranurada que permite insertar y conectar componentes electrónicos sin necesidad de soldadura. Es la herramienta por excelencia del prototipado rápido: puedes montar un circuito, probarlo, modificarlo y desmontarlo en minutos. Una vez que el diseño queda validado, el siguiente paso es trasladarlo a una PCB (placa de circuito impreso), que es la versión permanente y fabricable del mismo circuito.

Pinzas antiestáticas y pulsera ESD

Muchos componentes electrónicos, como los transistores MOSFET o los circuitos integrados CMOS, son extremadamente sensibles a las descargas electrostáticas. Una descarga mínima, imperceptible para el tacto humano, puede dañarlos de forma permanente. La pulsera ESD conecta al ingeniero a tierra y neutraliza esa carga estática, mientras que las pinzas antiestáticas evitan que la electricidad del cuerpo alcance los componentes durante su manipulación.

Software de simulación de circuitos

Simular un circuito antes de fabricarlo ahorra tiempo, dinero y componentes. Los simuladores permiten verificar que el diseño funciona correctamente bajo distintas condiciones sin necesidad de construir nada físico. Este paso es hoy una práctica estándar en la industria electrónica, tanto en proyectos académicos como en desarrollos profesionales de alto nivel.

LTspice

LTspice es un simulador SPICE gratuito desarrollado por Analog Devices. Permite simular circuitos analógicos y mixtos con gran precisión, analizar respuestas en frecuencia y observar formas de onda en el dominio del tiempo. Es la opción más popular entre estudiantes e ingenieros que buscan un simulador potente sin costo, y su extensa biblioteca de componentes lo hace útil tanto en etapas formativas como en proyectos profesionales.

Multisim

Multisim, desarrollado por National Instruments, destaca por su interfaz visual intuitiva y su amplia base de datos de componentes. Es la herramienta de referencia en entornos académicos gracias a su representación gráfica de circuitos y a la facilidad con que permite visualizar señales en tiempo real. Su integración con hardware de laboratorio lo convierte también en una opción válida para prototipos que combinan simulación y prueba física.

PSpice

PSpice es considerado un estándar en simulación profesional avanzada. Su motor de análisis permite realizar estudios de Monte Carlo, análisis de tolerancias y verificación de integridad de señal en circuitos de alta velocidad. Se usa ampliamente en sectores como el automotor, el aeroespacial y las telecomunicaciones, donde la precisión del modelo es una exigencia, no una opción. Su versión de estudiante, disponible a través de Cadence OrCAD, permite explorar sus capacidades sin costo.

¿Qué software de diseño PCB usa un ingeniero electrónico?

El diseño de placas de circuito impreso (PCB) requiere software especializado que permita trazar el esquemático del circuito, convertirlo en un layout físico y generar los archivos de fabricación. Elegir la herramienta adecuada depende del nivel del proyecto, el presupuesto disponible y el entorno de trabajo del ingeniero o del equipo. A continuación encontrarás las tres opciones más utilizadas en la actualidad.

KiCad

KiCad es una suite de diseño PCB completamente gratuita y de código abierto, mantenida activamente por una comunidad global de desarrolladores. Incluye editor de esquemáticos, editor de layout, visor 3D de la placa y generador de archivos Gerber para fabricación. Su adopción ha crecido notablemente en entornos profesionales gracias a las mejoras incorporadas en sus versiones recientes, que la acercan en funcionalidad a herramientas de pago. Puedes descargarla directamente desde el sitio oficial de KiCad.

Altium Designer

Altium Designer es la referencia en diseño PCB profesional a nivel industrial. Soporta diseño multicapa, gestión de señales de alta velocidad, integridad de señal y colaboración en equipo. Grandes fabricantes de hardware lo eligen precisamente por su precisión y su ecosistema de verificación. Tiene un costo de licencia significativo, pero Altium ofrece acceso académico para estudiantes a través de su programa educativo oficial.

Eagle

Eagle, integrado actualmente en el ecosistema de Autodesk y Fusion 360, ofrece un plan gratuito que permite diseñar placas de dos capas con un área limitada. Es una opción intermedia que funciona bien para proyectos de tamaño pequeño o mediano, y su integración con herramientas de diseño mecánico la hace interesante para proyectos donde el encaje físico de la placa en una carcasa es parte del diseño general.

Herramientas para sistemas embebidos y programación

Los sistemas embebidos son circuitos que ejecutan software para controlar un dispositivo. Programarlos requiere entornos de desarrollo específicos que permitan escribir, compilar y cargar el código en el microcontrolador o procesador objetivo. Esta área conecta el mundo del hardware con el del software, y es una de las más activas dentro de la ingeniería electrónica actual. Si quieres entender el alcance de esta intersección, vale la pena explorar la relación entre la ingeniería electrónica y telecomunicaciones, donde los embebidos juegan un rol decisivo.

Arduino IDE y entornos compatibles

Arduino IDE es el entorno de programación oficial para las placas Arduino, basado en C/C++. Su simplicidad lo convierte en el punto de entrada más común para quienes comienzan con sistemas embebidos. Permite cargar programas en la placa con un solo clic, incluye un monitor serie para depurar y cuenta con una biblioteca de funciones que acelera enormemente el desarrollo de prototipos. Está disponible gratuitamente en arduino.cc.

STM32CubeIDE y entornos para microcontroladores ARM

STM32CubeIDE, desarrollado por STMicroelectronics, es el entorno oficial para programar los microcontroladores de la familia STM32, basados en arquitectura ARM Cortex. Incluye configuración gráfica de periféricos, generación automática de código de inicialización y un depurador integrado. Es el salto natural desde Arduino cuando el proyecto exige mayor rendimiento, más periféricos o control en tiempo real. Puedes obtenerlo en st.com de forma gratuita.

LabVIEW

LabVIEW, de National Instruments, es un entorno de programación gráfica orientado a la adquisición de datos, el control de instrumentos y los sistemas de prueba. En lugar de escribir código línea a línea, el ingeniero conecta bloques funcionales en un diagrama visual. Su principal ventaja es la integración directa con hardware de medición, lo que lo convierte en una herramienta muy usada en laboratorios industriales y de investigación donde la automatización de pruebas es parte del proceso productivo.

Herramientas de comunicación y análisis de señales

Cuando un circuito trabaja con protocolos de comunicación —como I²C, SPI, UART o USB— o con señales de radiofrecuencia, se necesitan herramientas especializadas para observar e interpretar esas señales. Sin estas herramientas, depurar un problema de comunicación entre chips puede ser extraordinariamente difícil. Esta disciplina se conecta también con áreas más amplias; si te interesa ampliar el panorama, puedes leer sobre la diferencia entre ingeniería electrónica y eléctrica para entender dónde se sitúa cada especialidad.

Analizador lógico

El analizador lógico captura y muestra los estados lógicos (alto/bajo) de múltiples señales digitales simultáneamente. Permite decodificar protocolos de comunicación serie como I²C, SPI o UART, mostrando los datos transmitidos en formato legible. Es la herramienta que hace visible lo invisible en los buses de datos digitales y resulta indispensable cuando hay que verificar que dos chips se están comunicando correctamente, o cuando se sospecha de errores en la temporización de las señales.

Analizador de espectro

El analizador de espectro muestra la distribución de energía de una señal en función de la frecuencia. Es la herramienta de referencia en aplicaciones de radiofrecuencia (RF) y telecomunicaciones: permite identificar frecuencias dominantes, detectar interferencias y verificar el ancho de banda de una señal. En proyectos de comunicación inalámbrica, su uso es prácticamente obligatorio para asegurar que el dispositivo emite dentro de los límites legales y sin contaminar otros canales del espectro.

Preguntas frecuentes

¿Qué herramienta es más importante para un ingeniero electrónico?

No existe una única herramienta más relevante, porque cada etapa del trabajo exige instrumentos distintos. Dicho esto, si tuvieras que elegir una sola para empezar, el multímetro digital sería la respuesta más razonada: mide las magnitudes eléctricas fundamentales, es económico, portátil y te permite verificar el estado de cualquier circuito en segundos. Sin embargo, a medida que avances, el osciloscopio y el software de simulación se vuelven igual de necesarios para un trabajo sólido.

¿Cuál es el mejor software de simulación de circuitos para principiantes?

Para quienes dan sus primeros pasos en simulación, LTspice es la opción más recomendable. Es completamente gratuito, tiene una curva de aprendizaje moderada y cuenta con una comunidad amplia que ha publicado tutoriales y ejemplos en distintos idiomas. Multisim también es una excelente alternativa si tu entorno académico ya trabaja con él, ya que su interfaz visual facilita la comprensión de los conceptos eléctricos mientras aprendes a simular.

¿Qué diferencia hay entre un multímetro y un osciloscopio?

El multímetro entrega un valor numérico puntual de una magnitud eléctrica: te dice, por ejemplo, que hay 5 voltios en un punto del circuito. El osciloscopio, en cambio, te muestra cómo varía esa señal con el tiempo: puedes ver si es estable, si oscila, si tiene picos de ruido o si su frecuencia es la esperada. Son herramientas complementarias y no intercambiables; cada una responde preguntas diferentes sobre el mismo circuito.

¿Qué herramientas necesita un estudiante de ingeniería electrónica?

Un estudiante puede comenzar con un kit básico que incluya un multímetro digital, una protoboard, cables y componentes pasivos como resistencias y condensadores. En cuanto al software, LTspice y KiCad son gratuitos y cubren simulación y diseño PCB desde el nivel inicial hasta proyectos avanzados. Con ese conjunto, puedes desarrollar y probar la mayoría de los circuitos que aparecen durante los primeros años de carrera sin necesidad de una inversión elevada.

¿Para qué sirve la protoboard en electrónica?

La protoboard sirve para montar circuitos electrónicos de forma temporal, sin soldadura. Sus orificios están conectados internamente en filas y columnas, lo que permite insertar componentes y cables para armar un circuito en minutos. Su mayor ventaja es la flexibilidad: puedes modificar el diseño, cambiar componentes o corregir errores sin dañar nada. Es la herramienta ideal para probar una idea antes de comprometerte con una placa de circuito impreso definitiva.

¿Qué es KiCad y para qué lo usa un ingeniero electrónico?

KiCad es un conjunto de herramientas de software gratuito y de código abierto para el diseño de placas de circuito impreso (PCB). Un ingeniero electrónico lo usa para dibujar el esquemático de su circuito, trasladar ese diseño a un layout físico con pistas y componentes y generar los archivos necesarios para enviar la placa a fabricar. Su comunidad activa y la mejora continua de sus versiones lo han convertido en una alternativa real frente a herramientas de pago en muchos contextos profesionales.

¿Qué es un analizador lógico y cuándo se usa?

Un analizador lógico es un instrumento que captura y registra el estado digital (alto o bajo) de múltiples líneas de señal al mismo tiempo. Se usa cuando necesitas verificar la comunicación entre dos chips o microcontroladores, depurar un protocolo como I²C, SPI o UART, o comprobar que los tiempos de las señales son correctos. Es especialmente útil en sistemas embebidos, donde los errores de comunicación digital son frecuentes y difíciles de detectar solo con un osciloscopio convencional.

Conclusión

Las herramientas del ingeniero electrónico no son un accesorio secundario: son el núcleo operativo de la profesión. Desde el multímetro que valida tensiones básicas hasta el software que simula un circuito completo antes de fabricar una sola placa, cada herramienta cumple una función concreta y bien definida dentro del flujo de trabajo del ingeniero.

Ahora que conoces las categorías principales —medición, soldadura, simulación, diseño PCB, programación de embebidos y análisis de señales—, puedes identificar cuáles son más relevantes según el área que te interesa desarrollar. No necesitas dominarlas todas de golpe: empieza por las que correspondan al nivel en que te encuentras y amplía tu kit a medida que tus proyectos lo exijan.
