¿Cómo usar un multímetro para medir voltaje?

cómo usar un multímetro para medir voltaje

Para medir voltaje con un multímetro, necesitas hacer tres cosas: conectar las sondas en los terminales correctos, seleccionar el modo de voltaje adecuado —CA para tomacorrientes y CD para baterías— y elegir el rango apropiado antes de aplicar las puntas al circuito.

cómo usar un multímetro para medir voltaje

¿Qué es un multímetro y para qué sirve al medir voltaje?

Un multímetro es un instrumento de medición eléctrica que permite determinar varios parámetros de un circuito desde un solo equipo. Su nombre viene precisamente de esa capacidad múltiple: mide voltaje, corriente eléctrica y resistencia, aunque los modelos modernos incluyen funciones adicionales como prueba de continuidad, medición de capacitancia y temperatura.

Cuando hablamos de medir voltaje, el multímetro detecta la diferencia de potencial eléctrico entre dos puntos de un circuito. Esa diferencia es lo que permite que los electrones se desplacen y alimenten componentes como resistencias, circuitos integrados o motores. Sin conocer el voltaje presente en un punto, es imposible diagnosticar correctamente el funcionamiento de cualquier equipo electrónico.

Existen dos grandes tipos de multímetros: los analógicos, que muestran el valor mediante una aguja sobre una escala impresa, y los digitales, que presentan la lectura en una pantalla numérica. Los multímetros digitales son los más utilizados hoy en día por su mayor precisión, facilidad de lectura y funciones de protección automática. Para quienes se inician en electrónica, un multímetro digital básico es suficiente para comenzar con las mediciones más habituales.

Tipos de multímetro: analógico vs digital para medir voltaje Comparación visual entre multímetro analógico y digital mostrando sus características principales al medir voltaje. Tipos de multímetro para medir voltaje Pantalla analógica DIAL COM 10A Multímetro analógico Lectura por aguja • Escala visual Requiere interpretación manual 12.7 V DC V~ V⎓ Ω A Hz ↑)) COM 10A Multímetro digital Lectura numérica precisa • Autorango Protección automática integrada VS

Partes del multímetro que debes conocer antes de empezar

Antes de hacer tu primera medición, conviene que identifiques físicamente cada parte del equipo. Un multímetro digital tiene tres zonas principales: la pantalla donde aparece el resultado, el selector central que define qué estás midiendo y los terminales donde se conectan las sondas. Confundir los terminales es el error más frecuente entre quienes usan el multímetro por primera vez y puede producir lecturas incorrectas o incluso dañar el equipo.

La pantalla y el selector de funciones

La pantalla de un multímetro digital muestra el valor numérico de la magnitud medida junto con su unidad. En los modelos con display de 3½ dígitos, el número máximo que puede mostrar es 1999. El selector de funciones —también llamado dial— es la rueda giratoria central que determina qué quieres medir: voltaje, corriente, resistencia u otras funciones. Cada posición del selector corresponde a una función y, en multímetros manuales, también a un rango de valores.

Los terminales de conexión: COM, VΩmA y 10A

La mayoría de los multímetros tienen tres terminales físicos. El terminal marcado como COM (común) siempre recibe la sonda negra, sin importar qué magnitud estés midiendo. El terminal marcado como VΩmA recibe la sonda roja para medir voltaje, resistencia o corrientes pequeñas. El terminal de 10A —también rojo— se usa exclusivamente para medir corrientes altas y nunca debe usarse para medir voltaje.

Las sondas o puntas de prueba

Las sondas son los cables que conectan el multímetro con el circuito que vas a analizar. Tienen un extremo con conector banana que va al terminal del multímetro y un extremo metálico afilado —la punta de prueba— que tocas sobre el circuito. La sonda roja corresponde al polo positivo y la negra al polo negativo o tierra. Antes de comenzar cualquier medición, revisa que los cables no tengan el aislamiento dañado ni los conectores flojos.

Partes del multímetro digital para medir voltaje: pantalla, selector y terminales Diagrama con las partes principales del multímetro digital identificadas: pantalla, selector de funciones y los tres terminales COM, VΩmA y 10A. Partes del multímetro digital 24.3 V DC V~ V⎓ Ω A Hz ↑)) °C COM VΩmA 10A ① Pantalla Muestra el valor medido ② Selector Define la función y rango ③ COM → sonda negra ④ VΩmA Voltaje, Ω y mA (roja) ⑤ 10A Solo para corriente alta

Diferencia entre voltaje CA y voltaje CD

El voltaje que circula por los circuitos eléctricos no siempre tiene la misma naturaleza. Existen dos tipos principales, y antes de colocar las puntas del multímetro sobre cualquier punto, debes saber cuál de los dos vas a medir. Elegir el modo incorrecto entre CA y CD es uno de los errores más comunes y puede producir una lectura de cero o un valor completamente distorsionado.

La corriente continua (CD), conocida en inglés como DC, fluye siempre en la misma dirección y mantiene un voltaje constante. Es la que producen las baterías, los paneles solares y los adaptadores de corriente. La corriente alterna (CA), conocida como AC, invierte su dirección de forma periódica formando una onda sinusoidal, y es la que llega a los tomacorrientes domésticos desde la red eléctrica.

Característica Voltaje CD (DC) Voltaje CA (AC)
Dirección del flujo Constante, una sola dirección Alterna periódicamente
Forma de onda Línea recta (plana) Sinusoidal
Ejemplos típicos Baterías, adaptadores, placas electrónicas Tomacorrientes domésticos, red eléctrica
Símbolo en el multímetro V⎓ o VCD o V— V~ o VCA o VAC
¿La polaridad importa? Sí, roja al positivo y negra al negativo No, las puntas son intercambiables

¿Cómo medir voltaje de corriente continua (CD) con un multímetro?

Medir voltaje CD es la operación más habitual cuando trabajas con baterías, circuitos de Arduino, fuentes de alimentación o cualquier placa electrónica. El proceso requiere cinco pasos bien definidos que, una vez interiorizados, se ejecutan de forma casi automática. Respetar el orden de estos pasos garantiza una lectura precisa y protege tanto el equipo como al operador.

Paso 1 — Conecta las sondas en los terminales correctos

Antes de encender el multímetro, inserta la sonda negra en el terminal COM y la sonda roja en el terminal VΩmA. Esta conexión es la base de todas las mediciones de voltaje y no cambia independientemente del rango que elijas. Si conectas la sonda roja en el terminal de 10A para medir voltaje, el fusible interno del equipo puede fundirse. Revisa visualmente que cada banana esté bien encajada en su conector antes de continuar.

Paso 2 — Selecciona el modo VCD en el selector

Gira el dial selector hasta la posición marcada como VCD, V⎓ o V—, según el modelo de tu multímetro. Todos estos símbolos indican lo mismo: voltaje de corriente continua. Si tu equipo separa las posiciones CD en rangos —por ejemplo, 200 mV, 2 V, 20 V, 200 V, 1000 V—, por ahora mantén el selector en el rango más alto disponible; ajustarás eso en el paso siguiente.

Paso 3 — Elige el rango adecuado o usa el autorango

El rango define hasta qué voltaje máximo puede medir el equipo en esa posición. Siempre debes seleccionar un rango ligeramente superior al voltaje que esperas encontrar. Si vas a medir una batería de 9 V, elige el rango de 20 V. Si mides una fuente de 12 V, también sirve el de 20 V. Si no conoces el voltaje aproximado del circuito, parte del rango máximo disponible y ve bajando hasta obtener la lectura más precisa posible. Los multímetros con autorango hacen este ajuste de forma automática.

Paso 4 — Aplica las puntas al circuito y lee el resultado

Coloca la punta roja sobre el punto positivo del circuito y la punta negra sobre el punto negativo o masa (GND). El multímetro se conecta en paralelo con el componente o los dos puntos que deseas analizar: ambas puntas tocan el circuito de forma simultánea sin interrumpirlo. Mantén las puntas firmes y estables sobre los contactos metálicos para que la lectura en pantalla sea estable y no fluctúe.

Paso 5 — Interpreta el signo y el valor en pantalla

El número que aparece en la pantalla indica el voltaje medido en la unidad del rango seleccionado. Si aparece un signo negativo delante del valor, significa que has invertido la polaridad: la punta roja está en el punto negativo y la negra en el positivo. Eso no daña el multímetro; simplemente intercambia las puntas para obtener una lectura positiva. Si la pantalla muestra «OL» o «1», el voltaje medido supera el rango seleccionado y debes subir un nivel.

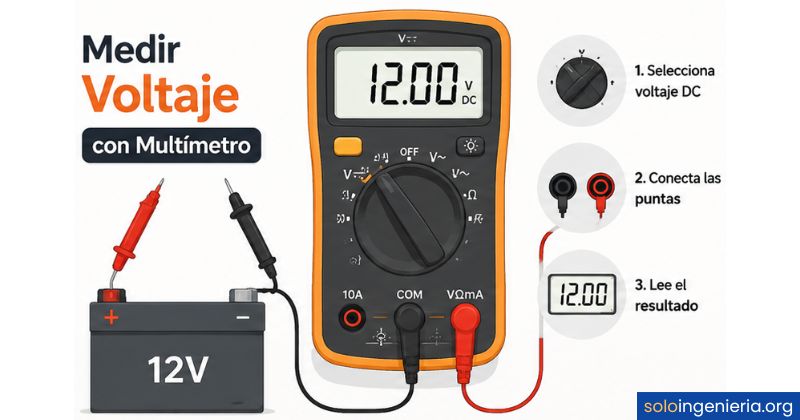

Pasos para medir voltaje de corriente continua CD con un multímetro Diagrama de flujo con los cinco pasos para usar un multímetro y medir correctamente el voltaje de corriente continua. Medir voltaje CD: 5 pasos 1 Conecta las sondas Sonda negra → COM • Sonda roja → VΩmA (nunca al terminal de 10A) 2 Selecciona el modo VCD Busca V⎓, VCD o V— en el dial selector de tu multímetro 3 Elige el rango Selecciona un valor ligeramente superior al voltaje esperado • Si es desconocido, parte del máximo 4 Aplica las puntas al circuito en paralelo Punta roja al punto positivo • Punta negra al negativo o GND 5 Lee e interpreta el resultado Signo negativo = polaridad invertida • OL o «1» = rango demasiado bajo, súbelo

¿Cómo medir voltaje de corriente alterna (CA) con un multímetro?

La medición de voltaje CA es la más habitual cuando necesitas verificar si un tomacorriente de pared está energizado, revisar si un circuito residencial tiene tensión o diagnosticar caídas de voltaje en una instalación. El procedimiento es similar al de la medición CD, pero hay diferencias importantes relacionadas con la polaridad y el rango. Comprender esas diferencias antes de empezar es parte del trabajo seguro con equipos conectados a la red eléctrica.

Paso 1 — Prepara el equipo y revisa las sondas

Conecta la sonda negra al terminal COM y la sonda roja al terminal VΩmA, exactamente igual que en la medición CD. Antes de acercarte al punto que vas a medir, revisa visualmente que el aislamiento de los cables esté íntegro y que las puntas de prueba no presenten corrosión ni daños físicos. Al trabajar con voltajes de red eléctrica, cualquier deterioro en el aislamiento representa un riesgo real de descarga eléctrica.

Paso 2 — Selecciona el modo VCA y el rango correcto

Gira el selector hasta la posición marcada como VCA, V~ o VAC. Si tu multímetro tiene rangos manuales para CA, elige el de 750 V para circuitos domésticos en Latinoamérica, donde las tensiones habituales de la red eléctrica oscilan entre 110 V y 220 V según el país. Partir del rango más alto disponible te protege de una sobrecarga accidental en caso de que el voltaje real sea mayor al esperado.

Paso 3 — Conecta las puntas al punto de medición

A diferencia de la medición CD, en corriente alterna la polaridad no importa: puedes colocar cualquiera de las dos puntas en cualquiera de los dos conductores del circuito y el resultado será el mismo. Si mides un tomacorriente de pared, introduce las puntas en las ranuras sin tocar ninguna parte metálica expuesta con los dedos. El multímetro mostrará la diferencia de potencial entre los dos conductores y mantendrá la lectura estable mientras las puntas estén en contacto.

Paso 4 — Lee e interpreta el valor en pantalla

El valor que muestra el multímetro al medir CA es siempre positivo, ya que el equipo calcula el valor eficaz (RMS) de la onda sinusoidal. Una lectura estable dentro del rango nominal de tu red eléctrica indica que el circuito funciona correctamente. Una lectura de 0 V con el circuito supuestamente activo puede indicar un problema en el neutro, en la fase o en el interruptor termomagnético correspondiente.

¿Cómo medir el voltaje de una batería con multímetro?

Medir el voltaje de una batería es uno de los ejercicios más frecuentes y también uno de los más útiles para diagnosticar si una batería está en buen estado, en proceso de descarga o completamente agotada. El procedimiento aplica para baterías domésticas tipo AA, AAA, de 9 V, baterías de automóvil de 12 V y cualquier otra fuente de energía de corriente continua. Configurar el multímetro en modo CD y elegir el rango correcto son los dos requisitos previos antes de colocar cualquier punta.

🔋
Batería AA / AAA
Voltaje nominal: 1,5 V CD
Rango recomendado: 2 V o 20 V
Cargada: ≥ 1,4 V • Agotada: < 1,2 V
🔳
Batería de 9 V
Voltaje nominal: 9 V CD
Rango recomendado: 20 V
Cargada: ≥ 8,5 V • Agotada: < 7,5 V
🚗
Batería de automóvil
Voltaje nominal: 12 V CD
Rango recomendado: 20 V
Cargada: 12,6 V • Motor en marcha: ~14,4 V
Batería de litio (Li-ion)
Voltaje nominal: 3,7 V CD por celda
Rango recomendado: 20 V
Carga completa: ~4,2 V • Descargada: < 3,0 V

Para medir la batería, configura el multímetro en modo VCD, elige el rango de 20 V si no tienes autorango y coloca la punta roja sobre el terminal positivo (+) de la batería y la punta negra sobre el terminal negativo (−). Mantén las puntas firmes sobre los terminales para obtener una lectura estable; el valor aparecerá inmediatamente en pantalla. Si el resultado es negativo, simplemente has invertido las puntas.

Errores frecuentes al medir voltaje y cómo evitarlos

Conocer los errores más habituales antes de usarlos te ahorrará lecturas incorrectas, fusibles quemados y, sobre todo, situaciones de riesgo. La mayor parte de los problemas que ocurren al medir voltaje no tienen que ver con el equipo, sino con una configuración incorrecta antes de aplicar las puntas. Estos son los fallos más frecuentes y la forma de evitarlos desde la primera medición.

⚠️
Confundir el modo CA con CD
Si seleccionas VCA y mides una batería, el multímetro mostrará 0 V o un valor casi nulo. Si seleccionas VCD y mides un tomacorriente de red, el resultado también será incorrecto y potencialmente peligroso.
⚠️
Poner la sonda roja en el terminal de 10A para medir voltaje
El terminal de 10A tiene una resistencia interna muy baja y está diseñado para corriente, no para voltaje. Usarlo para medir voltaje puede quemar el fusible interno o dañar el equipo.
⚠️
Elegir un rango inferior al voltaje real
Si el voltaje del circuito supera el rango seleccionado, la pantalla mostrará «OL» o simplemente «1». El equipo no se daña en ese caso, pero tampoco ofrece ninguna lectura útil. Sube el rango hasta que el valor sea visible y estable.
⚠️
Medir con mala calidad de contacto
Si las puntas no hacen contacto firme con los terminales del circuito, la lectura fluctuará o mostrará valores inconsistentes. Asegúrate de que la parte metálica de cada punta toque directamente la superficie conductora.
⚠️
Dejar el multímetro en modo de corriente al guardarlo
Si en la próxima sesión tomas el equipo y mides voltaje sin revisar la posición del selector, puedes provocar un cortocircuito en el circuito analizado. Siempre deja el multímetro configurado en el modo de voltaje de mayor rango al terminar de usarlo.

Medición en paralelo: por qué el voltaje se mide así

Una de las preguntas que aparece con frecuencia entre quienes se inician en electrónica es por qué el voltaje se mide de forma diferente a la corriente. La respuesta tiene que ver con la forma en que cada magnitud se distribuye dentro de un circuito. El voltaje es una diferencia de potencial entre dos puntos, por lo que el multímetro debe conectarse en paralelo para detectarla sin alterar el funcionamiento del circuito.

Cuando el multímetro se conecta en paralelo con un componente, ambas puntas tocan simultáneamente los dos extremos de ese componente sin interrumpir el paso de corriente por el resto del circuito. El equipo tiene una impedancia de entrada muy alta —habitualmente en torno a los 10 MΩ— que minimiza la corriente que atraviesa el propio multímetro durante la medición. Esa impedancia alta es lo que hace posible medir sin afectar el circuito bajo análisis.

Conexión en paralelo del multímetro para medir voltaje en un circuito Diagrama que muestra cómo usar un multímetro conectado en paralelo sobre una resistencia para medir voltaje correctamente. Conexión en paralelo para medir voltaje + 9 V R1 R2 4.5 V Multímetro en paralelo + Voltaje en R2 El multímetro mide la diferencia de potencial entre los dos extremos del componente sin interrumpir el circuito

Categorías de seguridad CAT en multímetros

Los multímetros llevan impresas unas clasificaciones de seguridad denominadas CAT, definidas por la norma internacional IEC 61010. Estas categorías no indican la calidad del equipo ni su precisión de medición, sino el tipo de entorno eléctrico para el que ha sido diseñado y el nivel de protección que ofrece frente a transitorios de voltaje. Usar un multímetro en un entorno de mayor categoría que la para la que fue diseñado es un riesgo real de explosión o descarga eléctrica.

Categoría Entorno de uso Ejemplos típicos
CAT I Circuitos electrónicos protegidos Placas electrónicas, fuentes de alimentación
CAT II Circuitos conectados a tomas de pared Electrodomésticos, enchufes residenciales
CAT III Instalaciones fijas en edificios Tableros de distribución, cableado fijo, paneles
CAT IV Origen de la instalación eléctrica Acometidas exteriores, contadores, redes de distribución

Para quienes se inician en electrónica y trabajan principalmente con circuitos de baja tensión, baterías o fuentes de alimentación, un multímetro de categoría CAT I o CAT II es suficiente. Si planeas trabajar con instalaciones domésticas, como verificar tomacorrientes o paneles de distribución residencial, necesitas al menos un equipo CAT II. Las categorías también incluyen un valor de voltaje máximo —por ejemplo, CAT II 600 V— que indica el nivel de transitorios frente al que protege el equipo. Revisar esta clasificación antes de comprar un multímetro es tan importante como comparar sus funciones de medición. Para profundizar en el cuidado y la vida útil de tus equipos, puedes consultar los fundamentos del mantenimiento de equipos electrónicos.

Preguntas frecuentes

¿Cuál es la diferencia entre voltaje AC y DC en un multímetro?

El voltaje AC (corriente alterna) proviene de fuentes que invierten su dirección periódicamente, como la red eléctrica doméstica, y en el multímetro se selecciona con el símbolo V~ o VCA. El voltaje DC (corriente continua) proviene de fuentes con flujo unidireccional y constante, como las baterías, y se selecciona con el símbolo V⎓ o VCD. Elegir el modo incorrecto no daña el multímetro, pero produce lecturas completamente equivocadas: un circuito DC medido en modo AC mostrará cero, y viceversa. Identificar siempre la naturaleza del voltaje antes de seleccionar el modo es el primer paso de cualquier medición correcta.

¿Qué pasa si selecciono el modo incorrecto en el multímetro?

Si seleccionas el modo VCA para medir una fuente de corriente continua, el multímetro mostrará un valor de cero o muy cercano a cero, porque el equipo espera una onda sinusoidal y no la encuentra. Si seleccionas VCD para medir un tomacorriente de corriente alterna, el resultado será un número inexacto y sin sentido práctico. En ninguno de los dos casos el multímetro sufrirá daño al medir voltaje, ya que la sección de voltaje tiene una impedancia de entrada alta que protege los circuitos internos. El mayor riesgo del modo incorrecto no es el daño al equipo, sino tomar una decisión técnica basada en un dato completamente erróneo.

¿Por qué el multímetro muestra un valor negativo al medir voltaje CD?

Un valor negativo en la pantalla al medir voltaje de corriente continua indica que has invertido la polaridad de las sondas: la punta roja está tocando el polo negativo del circuito y la punta negra está tocando el polo positivo. El equipo detecta que la corriente fluye en sentido contrario al esperado y añade el signo negativo al resultado. Esto no representa ningún daño para el multímetro ni para el circuito. Simplemente intercambia las posiciones de ambas puntas y el valor aparecerá positivo. En corriente alterna esto nunca ocurre, ya que el multímetro siempre muestra el valor absoluto.

¿En qué rango debo poner el multímetro si no sé el voltaje que voy a medir?

Cuando desconoces el voltaje que vas a encontrar, la práctica correcta es comenzar siempre en el rango más alto disponible del modo de medición que corresponda. Así proteges el equipo de una posible sobrecarga y evitas que aparezca la indicación de desbordamiento «OL». Una vez que ves un valor en pantalla, puedes bajar progresivamente el rango hasta el nivel más preciso, siempre eligiendo uno ligeramente superior al voltaje que ya conoces. Los multímetros con función de autorango hacen este ajuste de forma automática y son especialmente útiles cuando trabajas con fuentes cuyo voltaje varía en el tiempo o no está etiquetado.

¿Puedo medir el voltaje de un tomacorriente de pared con un multímetro?

Sí, es posible medir el voltaje de un tomacorriente de pared con un multímetro siempre que el equipo tenga al menos la clasificación de seguridad CAT II y las sondas estén en buen estado. Debes seleccionar el modo VCA y un rango de 750 V para cubrir cualquier valor dentro del rango de las redes domésticas habituales en Latinoamérica. Introduce las puntas en las ranuras del tomacorriente sin tocar las partes metálicas con los dedos y sin dejar que ambas puntas entren en contacto entre sí. Una lectura dentro del rango nominal de tu red eléctrica confirma que el tomacorriente tiene tensión y está operativo. Una lectura de cero con el interruptor cerrado indica un problema que requiere revisión.

¿Qué significa OL o «1» en la pantalla del multímetro?

La indicación «OL» (Overload, sobrecarga) o simplemente el dígito «1» aislado en el extremo izquierdo de la pantalla significa que el valor que el multímetro intenta medir supera el rango seleccionado actualmente. El equipo no puede mostrar el resultado porque está fuera de su escala. La solución es subir al siguiente rango disponible hasta que la pantalla muestre un número completo y legible. Si aparece «OL» incluso en el rango máximo del modo de voltaje, puede indicar que el voltaje real supera la capacidad máxima del equipo o que hay una conexión incorrecta. En ese caso, detén la medición y revisa toda la configuración antes de continuar.

¿Cómo sé si las sondas del multímetro están bien conectadas?

La verificación visual es el primer paso: la sonda negra debe estar insertada en el terminal marcado COM y la sonda roja en el terminal VΩmA. Ambos conectores banana deben quedar completamente encajados sin holgura. Si tienes dudas sobre el estado de las sondas, puedes hacer una prueba rápida: selecciona el modo de continuidad o resistencia y toca las dos puntas entre sí; el equipo debería emitir un pitido o mostrar un valor cercano a cero. Si no ocurre ninguna de las dos cosas, las sondas pueden tener un cable interno roto y deben reemplazarse antes de continuar con cualquier medición. El área de ingeniería electrónica profundiza en los fundamentos que complementan el uso correcto de instrumentos de medición.

¿Es peligroso usar un multímetro para medir voltaje?

Usar un multímetro para medir voltaje es seguro cuando se sigue el procedimiento correcto y se utiliza un equipo adecuado para el entorno de medición. Los riesgos aparecen cuando se trabaja con voltajes de red eléctrica usando equipos de baja categoría CAT, cuando las sondas tienen el aislamiento dañado o cuando se mide sin saber exactamente qué tipo de voltaje hay en el punto de prueba. Para circuitos de baja tensión como baterías y placas electrónicas, el riesgo es mínimo. Al trabajar con tomacorrientes o cualquier instalación conectada a la red eléctrica, usar sondas en buen estado, equipos CAT II como mínimo y no tocar partes metálicas expuestas son las tres precauciones indispensables. Si quieres ampliar tus habilidades prácticas, explorar proyectos básicos de electrónica para principiantes es una excelente forma de poner en práctica estas mediciones en entornos controlados y de baja tensión.

cómo usar un multímetro para medir voltaje

Conclusión

Medir voltaje con un multímetro es una habilidad técnica que combina conocimiento del instrumento, comprensión del tipo de circuito que tienes frente a ti y atención al procedimiento. No es complicado una vez que identificas las partes del equipo, entiendes la diferencia entre CA y CD, y sigues el orden correcto de cada paso antes de colocar las puntas sobre el circuito.

Los puntos más importantes que te llevas de este recorrido son la correcta conexión de las sondas, la elección del modo de voltaje adecuado, la selección del rango correcto y la interpretación de lo que ves en pantalla. Cada uno de esos elementos tiene una lógica clara que puedes aplicar desde tu primera medición real, ya sea en una batería doméstica, una fuente de alimentación o cualquier nodo de un circuito electrónico.

A medida que vayas practicando, estas decisiones se vuelven automáticas y tu ojo para leer un circuito se afina con cada medición. En este sitio web encontrarás más contenido de ingeniería electrónica y recursos para seguir desarrollando tus habilidades técnicas, incluyendo el manejo de herramientas para soldadura electrónica que complementan muy bien el trabajo con el multímetro.
