Circuitos electrónicos: Tipos, partes y funcionamiento

¿Qué es un circuito electrónico?

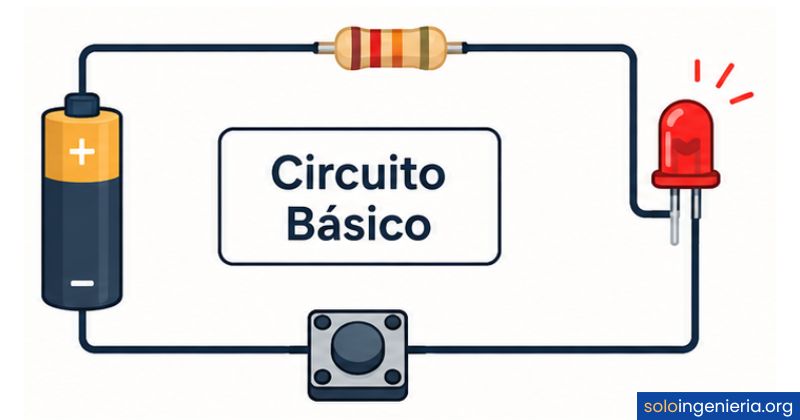

Un circuito electrónico es una trayectoria cerrada formada por componentes eléctricos interconectados que trabajan en conjunto para generar, procesar o transmitir señales eléctricas. A diferencia de lo que muchas personas imaginan, no se trata solo de cables y soldaduras: cada pieza dentro del circuito cumple una función específica e irremplazable dentro del sistema.

El principio fundamental es sencillo: la corriente eléctrica necesita un camino continuo y cerrado para fluir. Si ese camino se interrumpe en cualquier punto, el circuito deja de funcionar. Por eso, diseñar un circuito implica planificar con precisión cómo conectar cada componente para que la energía llegue exactamente donde se necesita.

Diferencia entre circuito eléctrico y circuito electrónico

Aunque a menudo se usan como sinónimos, existen diferencias importantes. Un circuito eléctrico tiene como objetivo principal transformar y distribuir energía, como la instalación de tu casa. Un circuito electrónico, por su parte, está diseñado para transportar, procesar o amplificar señales de información, generalmente a bajo voltaje.

¿Cómo fluye la corriente dentro de un circuito?

La corriente eléctrica se mueve desde el polo negativo de la fuente de alimentación, recorre todos los componentes del circuito y regresa al polo positivo. Este recorrido debe ser continuo y sin interrupciones. Si cualquier punto del camino se rompe, la corriente se detiene por completo y el circuito deja de operar.

Componentes de un circuito electrónico

Cada componente dentro de un circuito cumple una función concreta. No es casualidad su posición ni su valor: cada pieza ha sido elegida y calculada para que la señal se comporte exactamente como se necesita. Conocerlos te permite leer, analizar y comprender cualquier esquema electrónico con mucha más claridad.

Componentes activos: los que aportan energía

Los componentes activos son aquellos capaces de amplificar señales o inyectar energía dentro del circuito. Sin ellos, el circuito podría conducir corriente, pero no procesarla de forma útil. Los más habituales son los transistores, los diodos y los circuitos integrados. Su funcionamiento depende, en muchos casos, de los materiales semiconductores que los componen.

Un transistor, por ejemplo, puede actuar como un interruptor electrónico o como un amplificador de señal. Con una pequeña corriente en la base, es capaz de controlar una corriente mucho mayor entre el colector y el emisor. Es el principio sobre el que se basa prácticamente toda la electrónica moderna.

Componentes pasivos: los que regulan la señal

Los componentes pasivos no generan energía, pero son fundamentales para que el circuito funcione correctamente. Su misión es controlar, filtrar, almacenar o disipar la energía que ya existe en el circuito. Las resistencias limitan la corriente, los condensadores almacenan carga y los inductores reaccionan ante cambios en la corriente.

La combinación de estos elementos determina el comportamiento eléctrico del circuito. Por ejemplo, una resistencia y un condensador juntos forman lo que se llama un filtro RC, capaz de dejar pasar ciertas frecuencias y bloquear otras. Este principio se usa constantemente en audio, comunicaciones y procesado de señales.

El papel de los semiconductores en los circuitos

Los materiales semiconductores, como el silicio y el germanio, son la base sobre la que se fabrican la mayoría de los componentes activos. Su característica principal es que pueden comportarse como conductores o como aislantes dependiendo de las condiciones eléctricas externas. Esto los convierte en la herramienta perfecta para controlar el flujo de corriente con precisión.

Los diodos y los transistores son los ejemplos más directos de este principio aplicado. Gracias a los avances en materiales semiconductores, hoy es posible fabricar chips con miles de millones de transistores en un espacio menor que una uña. Todo el universo de la ingeniería electrónica descansa sobre este fundamento.

Tipos de circuitos electrónicos

No todos los circuitos electrónicos trabajan de la misma manera. La forma en que procesan la señal eléctrica define su tipo y, por tanto, sus aplicaciones. Conocer estas diferencias te permite identificar qué tipo de circuito hay dentro de cada dispositivo y por qué se usa uno u otro en función del problema que se quiere resolver.

Circuitos analógicos

Un circuito analógico procesa señales que varían de forma continua en el tiempo. La tensión o la corriente pueden tomar cualquier valor dentro de un rango, lo que permite representar fenómenos físicos como el sonido, la temperatura o la luz. La señal analógica es una representación directa y proporcional de la magnitud que se mide o transmite.

Los amplificadores de audio, los micrófonos, los sensores de temperatura y los osciladores son ejemplos claros de dispositivos que usan circuitos analógicos. Su diseño requiere ajustar con precisión las resistencias, condensadores y transistores para que la señal no se distorsione ni pierda fidelidad durante el procesado.

Circuitos digitales

Los circuitos digitales trabajan con solo dos estados posibles: presencia de tensión (1) o ausencia de tensión (0). Este sistema binario permite procesar información con gran precisión y sin acumulación de errores, ya que cualquier pequeña variación en la señal no altera el resultado mientras esté dentro del umbral correcto.

Los ordenadores, las memorias, los microprocesadores y los microcontroladores son dispositivos completamente digitales. Dentro de ellos, millones de puertas lógicas forman circuitos combinacionales y secuenciales que ejecutan operaciones matemáticas, almacenan datos y controlan procesos a velocidades que el ojo humano no puede percibir.

Circuitos mixtos o híbridos

Muchos dispositivos modernos combinan etapas analógicas y digitales en un mismo sistema. Esta integración es necesaria porque el mundo físico es analógico, pero el procesado más eficiente es digital. Por eso existe toda una familia de componentes especializados en convertir una señal analógica en digital y viceversa.

¿Cómo funciona un circuito electrónico paso a paso?

Entender el funcionamiento de un circuito electrónico es mucho más fácil si lo descompones en tres etapas bien diferenciadas. Cada circuito, independientemente de su complejidad, sigue siempre este mismo flujo: entrada → procesado → salida. Conocer estas etapas te da una visión clara y ordenada de cómo trabaja internamente cualquier dispositivo electrónico.

La señal de entrada y la fuente de alimentación

Todo circuito electrónico comienza con una señal de entrada y una fuente de alimentación que le da energía para operar. La señal de entrada puede ser algo tan simple como pulsar un botón o tan complejo como la salida de un sensor de presión. La fuente de alimentación, por su parte, es la que mantiene vivo el circuito y determina los niveles de tensión con los que trabajan todos los componentes.

Procesamiento interno de la señal

Una vez que la señal entra al circuito, los componentes internos la transforman según el diseño. Esta etapa puede incluir amplificación, filtrado, comparación, conversión o lógica combinacional. Es aquí donde reside la inteligencia del circuito: los transistores y los circuitos integrados toman decisiones eléctricas que determinan qué ocurrirá en la salida.

La señal de salida y su aplicación

La etapa de salida convierte el resultado del procesado en algo útil y observable: encender un LED, mover un motor, emitir un sonido o mostrar datos en una pantalla. La salida siempre debe estar adaptada a la carga que va a manejar, ya que una corriente demasiado alta o demasiado baja puede dañar el componente receptor o hacer que no funcione correctamente.

Circuitos en serie y en paralelo: diferencias clave

La forma en que se conectan los componentes dentro de un circuito determina cómo se distribuyen la tensión y la corriente. Existen dos configuraciones fundamentales y una tercera que las combina. Elegir una u otra tiene consecuencias directas en el comportamiento del circuito, por lo que entender esta diferencia es imprescindible para analizar cualquier esquema electrónico.

En la configuración en serie, todos los componentes comparten la misma corriente, pero la tensión se divide entre ellos. En la configuración en paralelo, cada rama recibe la tensión completa de la fuente, pero la corriente total se reparte. Los circuitos de tu hogar están en paralelo; por eso cada electrodoméstico funciona aunque el resto estén apagados.

Aplicaciones reales de los circuitos electrónicos

Los circuitos electrónicos no son algo abstracto reservado a laboratorios y libros de texto. Están integrados en prácticamente todo lo que usas a diario. Desde el sensor que activa el airbag hasta el chip que ejecuta una videollamada, detrás de cada función hay un circuito diseñado específicamente para esa tarea.

Electrónica de consumo y dispositivos cotidianos

Los smartphones, ordenadores, televisores, auriculares inalámbricos y electrodomésticos inteligentes funcionan gracias a capas de circuitos que trabajan en paralelo. En un teléfono moderno conviven circuitos de radiofrecuencia, gestión de energía, procesado de imagen y audio, todos ellos coordinados para ofrecer una experiencia de usuario fluida. Cada función del dispositivo corresponde a un bloque funcional de circuitos diseñado con un propósito concreto.

La optoelectrónica también tiene un papel esencial aquí: los diodos LED, las pantallas OLED y los sensores de luz son circuitos que convierten señales eléctricas en luz o viceversa, y están presentes en casi cualquier dispositivo con pantalla o indicador luminoso.

Aplicaciones industriales y de telecomunicaciones

En el ámbito industrial, los circuitos electrónicos controlan motores, sensores de temperatura y presión, sistemas de automatización y líneas de producción. En telecomunicaciones, son los responsables de modular y demodular señales, gestionar frecuencias y procesar los datos que viajan por redes de fibra óptica o sin cable. La fiabilidad de estos circuitos es crítica, ya que un fallo puede detener una planta entera o interrumpir comunicaciones vitales.

Leyes fundamentales que gobiernan los circuitos

Cualquier circuito electrónico obedece leyes físicas precisas y predecibles. No hay magia detrás de su funcionamiento, solo matemáticas y física aplicada. Conocer estas leyes te permite calcular tensiones, corrientes y resistencias sin necesidad de medir nada físicamente, simplemente analizando el esquema del circuito.

Ley de Ohm aplicada a circuitos electrónicos

«La intensidad de corriente que circula por un conductor es directamente proporcional a la tensión aplicada e inversamente proporcional a su resistencia.»

La Ley de Ohm se expresa con la fórmula V = I × R, donde V es la tensión en voltios, I es la corriente en amperios y R es la resistencia en ohmios. Esta relación es la base de cualquier cálculo en circuitos electrónicos. Si conoces dos de las tres magnitudes, puedes calcular la tercera de forma inmediata.

Leyes de Kirchhoff: corrientes y tensiones

Las leyes de Kirchhoff amplían la Ley de Ohm para circuitos con múltiples ramas y nodos. La primera ley establece que la suma de corrientes que llegan a un nodo es igual a la suma de las que salen. La segunda indica que la suma de las tensiones en cualquier lazo cerrado del circuito es siempre cero. Juntas, permiten resolver circuitos de cualquier complejidad.

Estas leyes son las herramientas analíticas que usan los ingenieros para verificar que un diseño de circuito es correcto antes de fabricarlo. También son la base sobre la que se construyen los simuladores electrónicos, que permiten comprobar el comportamiento de un circuito en software antes de soldar un solo componente en la placa.

Para profundizar en componentes clave como los transistores o los diodos, que intervienen directamente en la aplicación de estas leyes, puedes consultar las secciones dedicadas a cada uno de ellos dentro de este sitio web.

Preguntas frecuentes

¿Qué es un circuito electrónico y para qué sirve?

Un circuito electrónico es una trayectoria cerrada formada por componentes interconectados que trabajan juntos para generar, procesar o transmitir señales eléctricas. Sirve como base de funcionamiento de prácticamente cualquier dispositivo tecnológico: desde un mando a distancia hasta un procesador de alta gama. Su propósito concreto depende del diseño y los componentes que lo integran.

¿Cuál es la diferencia entre un circuito analógico y uno digital?

Un circuito analógico trabaja con señales continuas que pueden tomar cualquier valor dentro de un rango, como el sonido o la temperatura. Un circuito digital opera únicamente con dos estados: presencia o ausencia de tensión, representados como 1 y 0. Los circuitos analógicos son más fieles a la realidad física, mientras que los digitales ofrecen mayor precisión, velocidad y resistencia al ruido.

¿Qué componentes básicos tiene un circuito electrónico?

Los componentes básicos de cualquier circuito electrónico incluyen una fuente de alimentación, resistencias, condensadores, inductores, diodos y transistores. Los tres primeros son componentes pasivos que regulan o almacenan energía. Los diodos y transistores son componentes activos que permiten controlar o amplificar la señal. En circuitos más complejos, todos ellos se integran dentro de chips o circuitos integrados.

¿Cómo se lee un esquema de circuito electrónico?

Un esquema de circuito electrónico, también llamado esquema eléctrico, representa cada componente mediante un símbolo normalizado y las conexiones entre ellos mediante líneas. Para leerlo, conviene identificar primero la fuente de alimentación, después los componentes activos y, por último, seguir el recorrido de la corriente desde el polo negativo hasta el positivo. Con práctica, leer un esquema se convierte en algo tan intuitivo como leer un texto.

¿Qué es un circuito integrado y cómo se relaciona con los circuitos electrónicos?

Un circuito integrado, comúnmente llamado chip, es un componente que alberga miles o incluso miles de millones de transistores, resistencias y otros elementos en una superficie de silicio del tamaño de una uña. Se trata, esencialmente, de un circuito electrónico completo miniaturizado. Gracias a ellos, fue posible pasar de los primeros ordenadores del tamaño de una habitación a los procesadores actuales que caben en la palma de la mano.

¿Qué papel juegan los transistores en un circuito electrónico?

Los transistores son los componentes activos más versátiles de un circuito electrónico. Pueden actuar como interruptores controlados electrónicamente o como amplificadores de señal, dependiendo de cómo se polaricen. En los circuitos digitales, millones de transistores operan como puertas lógicas que ejecutan operaciones binarias. En los analógicos, se usan para amplificar audio, señales de radio o cualquier otra magnitud eléctrica que necesite ganar potencia.

¿Cuándo se usa un circuito en serie y cuándo uno en paralelo?

Un circuito en serie se usa cuando se necesita que todos los componentes compartan la misma corriente, como en algunas cadenas de luces decorativas. Un circuito en paralelo se elige cuando cada componente debe recibir la misma tensión de forma independiente, como ocurre en las instalaciones eléctricas domésticas. En la práctica, la mayoría de los circuitos electrónicos reales combinan ambas configuraciones en distintas etapas del mismo diseño.

Conclusión

Los circuitos electrónicos son la base sobre la que funciona toda la tecnología que te rodea. Detrás de cada dispositivo que enciendes hay una trayectoria cerrada de componentes cuidadosamente elegidos para generar, procesar o transmitir señales eléctricas de forma precisa y controlada. Entender cómo están construidos y qué leyes los rigen te da una perspectiva completamente nueva de la realidad tecnológica.

Ya conoces las diferencias entre circuitos analógicos y digitales, los roles de los componentes activos y pasivos, y cómo se aplican la Ley de Ohm y las leyes de Kirchhoff para analizar cualquier diseño. Con estos fundamentos puedes acercarte a esquemas reales, identificar sus partes y comprender qué hace cada sección del circuito sin perderte en los detalles.

Si este tema te ha despertado la curiosidad, tienes mucho más por explorar. En este sitio web encontrarás contenido sobre componentes específicos, principios avanzados y aplicaciones concretas que te permitirán seguir construyendo tu conocimiento en ingeniería electrónica paso a paso.
