Tipos de compuertas lógicas

¿Qué es una compuerta lógica?

Una compuerta lógica es un circuito electrónico que recibe una o más señales de entrada y produce una sola señal de salida, basándose en una operación booleana específica. Internamente, está formada por transistores conectados en configuraciones precisas que determinan cuándo la salida será 1 (alto) o 0 (bajo), sin valores intermedios posibles.

Todo lo que procesa un sistema digital —desde un simple temporizador hasta un procesador de varios núcleos— depende de estas compuertas. La señal de entrada y la de salida solo pueden tomar dos valores: nivel lógico alto (1), que corresponde a un voltaje elevado, y nivel lógico bajo (0), equivalente a cero voltios o a un voltaje muy cercano a cero.

Lo que hace poderoso a este concepto es su capacidad de combinación. Conectando varias compuertas entre sí se pueden construir funciones lógicas de cualquier complejidad, desde un comparador básico hasta una unidad aritmética capaz de sumar, restar y comparar números en binario. Ahí reside el núcleo de toda la electrónica digital moderna.

¿Cuántos tipos de compuertas lógicas existen?

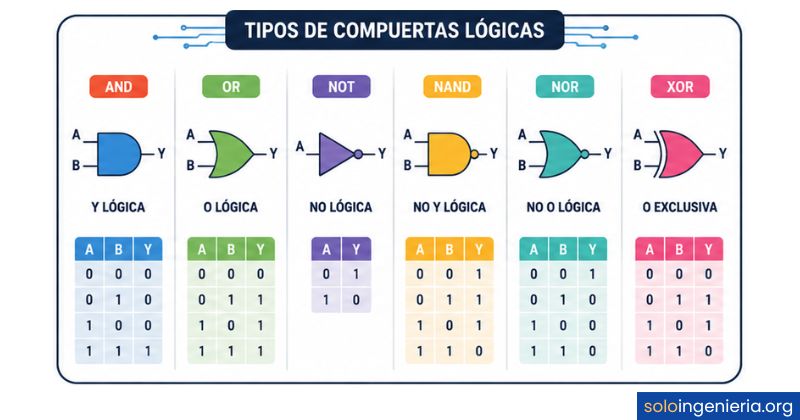

Existen siete tipos fundamentales de compuertas lógicas: AND, OR, NOT, NAND, NOR, XOR y XNOR. Cada una responde a una operación booleana distinta y produce resultados diferentes ante las mismas entradas. Este conjunto cubre todas las operaciones lógicas básicas que cualquier circuito digital necesita para funcionar.

De estas siete, tres se consideran compuertas básicas o primitivas: AND, OR y NOT. Las demás se derivan de combinaciones entre ellas. Por ejemplo, la NAND es una AND seguida de una inversión, y la XNOR es la negación de la XOR. Esta relación tiene consecuencias prácticas muy relevantes para el diseño de circuitos.

Dos de ellas —la NAND y la NOR— reciben el nombre de compuertas universales, porque con cualquiera de las dos por separado es posible construir el resto de las compuertas. Esto las convierte en las favoritas de los fabricantes de circuitos integrados, que pueden simplificar el proceso de producción usando un solo tipo de compuerta para todo.

Compuerta AND: la lógica de la coincidencia

La compuerta AND es una de las tres compuertas fundamentales de la electrónica digital. Su regla de funcionamiento es sencilla pero muy poderosa: la salida solo vale 1 cuando todas las entradas valen 1 al mismo tiempo. Si al menos una entrada es 0, la salida será 0 sin excepción. Esta lógica equivale exactamente a la multiplicación booleana: A • B.

En términos físicos, la compuerta AND se comporta como un sistema de interruptores en serie. Para que fluya corriente hacia la salida, todos los interruptores deben estar cerrados simultáneamente. Si uno falla o está abierto, el circuito se corta y la salida permanece en 0. Esta analogía ayuda a visualizar por qué la coincidencia total es un requisito.

La expresión booleana de la AND es S = A • B, donde el punto (•) representa la multiplicación lógica. En circuitos integrados, la AND está disponible en chips como el 74LS08, que contiene cuatro compuertas AND de dos entradas en un solo encapsulado. Esto la convierte en una de las más usadas en el diseño digital cotidiano.

Aplicaciones prácticas de la compuerta AND

La compuerta AND aparece en cualquier situación donde deben cumplirse varias condiciones a la vez para activar una salida. Un ejemplo cotidiano es un sistema de seguridad que activa una alarma solo si la puerta está abierta (A=1) y el código de acceso no se ha introducido (B=1). Ambas condiciones deben ser verdaderas simultáneamente.

Dentro de los procesadores, las compuertas AND participan en la construcción de circuitos de enmascaramiento de bits, una operación que permite seleccionar o filtrar bits específicos de un dato binario. También forman parte de la unidad aritmético-lógica (ALU), donde se combinan con otras compuertas para realizar operaciones aritméticas completas.

Compuerta OR: basta con una condición

La compuerta OR aplica la lógica opuesta a la AND. En este caso, la salida vale 1 cuando al menos una de las entradas vale 1. Solo hay un escenario en el que la salida es 0: cuando todas las entradas son 0 al mismo tiempo. Esta operación equivale a la suma booleana: A + B.

Si la AND funciona como una serie de interruptores en serie, la OR equivale a interruptores en paralelo. Basta con que uno de ellos esté cerrado para que la corriente llegue a la salida. Esto la hace especialmente útil cuando se necesita respuesta ante múltiples fuentes de activación independientes.

Su expresión booleana es S = A + B. En la práctica, la OR aparece cuando quieres que un sistema reaccione a cualquiera de varias condiciones posibles, sin importar cuál de ellas se active primero. Los chips 74LS32 contienen cuatro OR de dos entradas y son uno de los circuitos integrados más comunes en laboratorios de electrónica digital.

¿Dónde se usa la compuerta OR?

La compuerta OR es perfecta para sistemas donde cualquiera de varias señales puede activar una respuesta. Un detector de incendios que recibe señales de múltiples sensores de humo en distintas habitaciones funciona con esta lógica: si alguno detecta humo, la alarma se activa. No importa cuál de los sensores dispara la señal.

También aparece en la construcción de sumadores binarios de medio bit, donde se combina con la XOR para manejar los bits de resultado y acarreo. En los buses de datos, los circuitos OR permiten combinar señales de distintas fuentes sin que interfieran entre sí bajo determinadas condiciones de diseño.

Compuerta NOT: el inversor lógico

La compuerta NOT, también llamada inversor, es la más simple de todas: tiene una sola entrada y produce exactamente la señal contraria en la salida. Si entra un 1, sale un 0. Si entra un 0, sale un 1. No existe ninguna combinación adicional posible porque es el único tipo de compuerta con una sola entrada.

Su expresión booleana se escribe como S = Ā (A negada) o también como S = A’. La barra sobre la variable indica negación o complemento lógico. En los esquemas electrónicos, el símbolo de la NOT es un triángulo que representa amplificación, con un pequeño círculo en la punta de salida que indica la inversión.

Aunque parece una operación trivial, la NOT es indispensable en casi cualquier diseño digital. Los procesadores la usan constantemente para generar señales de control complementarias, para habilitar o deshabilitar módulos según el estado lógico requerido y para implementar las compuertas más complejas, como la NAND o la XNOR, que dependen de ella.

Usos de la compuerta NOT en circuitos reales

Una aplicación directa de la NOT es la generación de señales de habilitación activa baja. Muchos chips se activan cuando su pin de enable recibe un 0, no un 1. Si el sistema genera un 1 cuando quiere habilitarlos, una compuerta NOT convierte ese 1 en el 0 necesario, sin necesidad de rediseñar toda la lógica del sistema.

También se usa para construir los demás tipos de compuertas. Una AND seguida de una NOT da como resultado una NAND, y una OR seguida de una NOT produce una NOR. Esto significa que la compuerta NOT actúa como un eslabón esencial en la cadena que convierte las operaciones básicas en las compuertas universales que verás a continuación.

Compuerta NAND: la universal negada

La compuerta NAND (Not-AND) es el resultado de combinar una AND con un inversor en su salida. Su comportamiento es exactamente el opuesto a la AND: la salida vale 0 solo cuando todas las entradas son 1. En cualquier otro caso, la salida es 1. Su expresión booleana es S = A•B, o escrita en texto: S = (A•B)’.

Lo que hace especial a la NAND es su condición de compuerta universal. Con solo compuertas NAND es posible construir cualquier otra compuerta lógica: una AND, una OR, una NOT e incluso una XOR. Esto la convierte en la favorita de los fabricantes de circuitos integrados, que pueden usar un único tipo de componente para implementar cualquier función lógica.

Los circuitos combinacionales más complejos se construyen preferentemente con NAND en lugar de AND, porque la tecnología NAND es más eficiente en términos de velocidad y consumo dentro de las familias TTL y CMOS. El chip 74LS00, por ejemplo, contiene cuatro compuertas NAND de dos entradas y es uno de los integrados más fabricados en la historia de la electrónica.

¿Por qué la NAND se llama compuerta universal?

Se llama universal porque con solo compuertas NAND puedes reproducir cualquier otra función lógica. Una NAND cuyas dos entradas están conectadas juntas se comporta como una NOT. Dos NAND en cascada, con la primera actuando como NOT, reproducen una AND. Y combinando tres NAND de forma adecuada, obtienes una OR completa.

Esto tiene una ventaja enorme para la fabricación de chips: el fabricante solo necesita diseñar un tipo de celda básica (la NAND), y con ella puede implementar cualquier función lógica que el diseñador requiera. Reduce la complejidad del proceso de litografía y hace que los chips sean más fáciles de optimizar en área y consumo.

Compuerta NOR: OR con inversión

La compuerta NOR (Not-OR) es la versión negada de la OR. Su regla de funcionamiento dice que la salida vale 1 únicamente cuando todas las entradas son 0. En el momento en que cualquier entrada pasa a 1, la salida cae a 0. Su expresión booleana es S = (A+B)’, la suma lógica negada.

Al igual que la NAND, la NOR también es una compuerta universal. Con solo compuertas NOR se puede construir una NOT (conectando sus entradas juntas), una AND y una OR completa. Esto le otorga exactamente la misma flexibilidad que la NAND para diseñar cualquier circuito lógico usando un único tipo de componente.

La diferencia entre elegir NAND o NOR para implementar un circuito depende del diseño específico y de las características eléctricas buscadas. En muchas arquitecturas CMOS, la NOR tiene menor consumo estático en ciertas configuraciones de transistores, lo que la hace preferida en circuitos de muy bajo consumo, como los que alimentan dispositivos con batería pequeña.

Aplicaciones de la compuerta NOR

La NOR se usa en sistemas donde la salida activa debe producirse solo cuando ninguna de las entradas está activa. Un ejemplo claro es un sistema de detección de estado de reposo: la señal de «todo en calma» solo se genera si todos los sensores reportan 0. Cualquier activación de un sensor cambia inmediatamente la salida a 0, indicando que algo ocurre.

En arquitecturas de memorias estáticas (SRAM), las celdas biestables se construyen frecuentemente con pares de compuertas NOR conectadas en retroalimentación cruzada. Esta configuración forma un latch SR, el bloque más básico de almacenamiento de un bit en la electrónica digital, y es el precursor de todos los flip-flops usados en los registros de los procesadores.

Compuerta XOR: la diferencia como criterio

La compuerta XOR (OR exclusiva) introduce un criterio de funcionamiento diferente a todas las anteriores: la salida vale 1 cuando las entradas son distintas entre sí. Si ambas son 0 o ambas son 1, la salida es 0. Solo cuando una vale 0 y la otra 1, o viceversa, la salida sube a 1. Su expresión booleana usa el símbolo ⊕: S = A ⊕ B.

Esta lógica de la diferencia tiene una aplicación directa en la suma binaria de un bit. Cuando sumas dos bits, el resultado del bit de suma (sin contar el acarreo) es exactamente lo que produce una XOR: 0+0=0, 0+1=1, 1+0=1, 1+1=0 (el 1 que se lleva es el acarreo, no el resultado del bit). Por eso, la XOR es el componente central del semisumador binario.

Además de la suma, la XOR tiene un uso muy extendido en criptografía y detección de errores. Los algoritmos de paridad, que comprueban si un dato llegó sin errores a través de una línea de comunicación, se basan en cadenas de compuertas XOR aplicadas a los bits del mensaje. Una diferencia en un solo bit queda expuesta inmediatamente gracias a cómo opera esta compuerta.

¿Para qué sirve la compuerta XOR en la práctica?

La XOR tiene un rol protagónico en la construcción de sumadores binarios completos. Un sumador de un bit necesita dos XOR, dos AND y una OR para manejar el resultado y el acarreo correctamente. Al encadenar sumadores de este tipo, se construyen los sumadores de múltiples bits que forman el núcleo aritmético de cualquier procesador.

También se usa ampliamente en cifrado simétrico y checksums. La operación XOR es reversible: si aplicas XOR con la misma clave dos veces sobre un dato, recuperas el dato original. Esta propiedad la hace fundamental en algoritmos de cifrado como el cifrado de flujo (stream cipher), donde los datos se combinan bit a bit con una clave usando exclusivamente esta compuerta.

Compuerta XNOR: igualdad como resultado

La compuerta XNOR (OR exclusiva negada) es exactamente la versión invertida de la XOR. Aquí, la salida vale 1 cuando las dos entradas son iguales: ambas 0 o ambas 1. Cuando las entradas son distintas, la salida cae a 0. Su expresión booleana se escribe como S = (A ⊕ B)’, o de forma equivalente S = A ⊙ B usando el símbolo de igualdad lógica ⊙.

Esta compuerta actúa como un comparador de igualdad entre dos bits. Si la salida es 1, sabes que ambas entradas tienen el mismo valor; si es 0, son distintas. Cuando se necesita comparar palabras de datos de varios bits, se usan múltiples XNOR en paralelo, una por cada posición de bit, y luego se combinan sus salidas con una AND para confirmar que todos los bits coinciden.

En el símbolo gráfico, la XNOR se representa como una XOR con el círculo de inversión en la salida, igual que la relación entre AND y NAND, o entre OR y NOR. El círculo en la salida siempre indica negación en el estándar de simbología ANSI/IEEE para compuertas lógicas. Reconocer este patrón te permite identificar cualquier compuerta negada de un vistazo.

Aplicaciones de la compuerta XNOR

La aplicación más directa de la XNOR es la comparación digital de datos. Si conectas ocho compuertas XNOR, una para cada bit de dos bytes, y luego pasas todas sus salidas por una AND, obtienes un circuito que indica con un 1 en la salida final si los dos bytes son idénticos. Así funcionan los comparadores digitales de múltiples bits en hardware.

También aparece en los circuitos de detección de paridad par, donde se verifican los bits de un mensaje para confirmar que no hubo errores de transmisión. Cuando el número de unos en un dato es par, la salida de la cadena XNOR produce 1. Esta propiedad se aprovecha en sistemas de comunicación serial y en memorias con corrección de errores (ECC).

Comparativa de todos los tipos de compuertas lógicas

Reunir los siete tipos en una sola tabla permite ver de un vistazo cómo se relacionan entre sí, qué operación booleana implementa cada uno y cuál es la condición que activa su salida. Esta comparativa es el punto de referencia más útil al diseñar un circuito combinacional, porque te permite elegir la compuerta correcta según el comportamiento lógico que necesitas.

Compuerta	Expresión	Salida = 1 cuando…	Tipo	¿Universal?
AND	S = A • B	Todas las entradas son 1	Básica	No
OR	S = A + B	Al menos una entrada es 1	Básica	No
NOT	S = Ā	La entrada es 0	Básica	No
NAND	S = (A•B)’	Alguna entrada es 0	Universal	Sí
NOR	S = (A+B)’	Todas las entradas son 0	Universal	Sí
XOR	S = A ⊕ B	Las entradas son distintas	Compuesta	No
XNOR	S = (A⊕B)’	Las entradas son iguales	Compuesta	No

La tabla deja claro que solo la NAND y la NOR tienen la capacidad de construir por sí solas cualquier función lógica. Las demás, aunque son indispensables por su claridad y uso cotidiano, requieren combinarse con otras para cubrir toda la gama de operaciones posibles. Tener esto presente simplifica mucho el proceso de diseño de circuitos digitales reales.

Si te interesa profundizar en los fundamentos teóricos de la electrónica digital, las compuertas lógicas son solo el comienzo. Forman parte de un campo mucho más amplio que puedes explorar en el apartado de ingeniería electrónica de este sitio, donde encontrarás contenido que va desde los conceptos más básicos hasta temas de mayor complejidad.

Preguntas frecuentes

¿Qué diferencia hay entre una compuerta NAND y una AND?

La diferencia es la inversión de la salida. La AND produce un 1 solo cuando todas sus entradas son 1; la NAND hace exactamente lo contrario: produce un 0 en ese mismo caso y un 1 en todos los demás. La NAND equivale a una AND seguida de una compuerta NOT. Esta pequeña diferencia tiene grandes consecuencias en diseño, porque la NAND puede construir cualquier otra compuerta lógica por sí sola, algo que la AND no puede hacer.

¿Qué significa que una compuerta sea universal?

Una compuerta universal es aquella con la que puedes reproducir el comportamiento de cualquier otro tipo de compuerta lógica usando únicamente ese tipo. La NAND y la NOR son las dos compuertas universales. Esto significa que, en principio, se puede construir cualquier circuito digital complejo —incluyendo sumadores, registros y multiplexores— empleando solo compuertas NAND o solo compuertas NOR, sin necesidad de mezclar tipos distintos.

¿Cuál es la compuerta lógica más sencilla que existe?

La compuerta NOT es la más sencilla de todas. Es el único tipo con una sola entrada y una sola salida, y su operación se limita a invertir el valor lógico recibido: un 0 se convierte en 1 y viceversa. No tiene combinaciones posibles de entrada más allá de esas dos, lo que la convierte en el circuito lógico más básico que existe. A pesar de su simplicidad, es indispensable en prácticamente cualquier diseño digital.

¿Cómo se lee una tabla de verdad en compuertas lógicas?

Una tabla de verdad lista todas las combinaciones posibles de valores de entrada de una compuerta y muestra la salida que produce cada combinación. Se lee fila por fila: cada fila representa un caso con valores específicos en las entradas A y B, y la columna de salida indica si la compuerta produce un 1 o un 0 para ese caso. Con dos entradas hay cuatro filas posibles (00, 01, 10, 11), que cubren todas las combinaciones binarias posibles.

¿Qué compuertas lógicas se usan en los procesadores?

Los procesadores modernos utilizan principalmente compuertas NAND y NOR, ya que son universales y permiten implementar cualquier función lógica con un solo tipo de celda básica. Dentro de la unidad aritmético-lógica (ALU), también son fundamentales las XOR para realizar sumas binarias. La NOT aparece constantemente para generar señales de control complementarias, y las AND y OR se emplean en circuitos de selección y habilitación de módulos internos del procesador.

¿Qué es el álgebra de Boole y cómo se relaciona con las compuertas lógicas?

El álgebra de Boole es un sistema matemático que trabaja exclusivamente con dos valores: 0 y 1. Define operaciones como la suma lógica (OR), la multiplicación lógica (AND) y la complementación (NOT), que coinciden exactamente con el funcionamiento de las compuertas lógicas. Cada compuerta implementa físicamente una operación del álgebra de Boole, lo que permite diseñar y analizar circuitos digitales usando ecuaciones matemáticas antes de construirlos. Puedes explorar más sobre este campo en las ramas de la electrónica donde se aborda la electrónica digital con mayor profundidad.

¿Se pueden combinar distintos tipos de compuertas lógicas en un mismo circuito?

Sí, y de hecho eso es lo habitual. En el diseño de circuitos combinacionales reales se mezclan varios tipos de compuertas para construir funciones lógicas más complejas. Por ejemplo, un semisumador binario usa una XOR y una AND juntas. Un multiplexor combina AND, OR y NOT. La elección de qué compuertas usar depende de la función lógica que se quiera implementar y de consideraciones prácticas como el número de entradas y la disponibilidad de los integrados. Para saber más sobre las herramientas del ingeniero electrónico que se usan para diseñar y simular estos circuitos, hay recursos específicos que puedes consultar.

Conclusión

Los siete tipos de compuertas lógicas —AND, OR, NOT, NAND, NOR, XOR y XNOR— son la base sobre la que se construye toda la electrónica digital. Cada una implementa una operación booleana distinta, tiene su propia tabla de verdad y cumple un rol específico dentro de los circuitos. Entender cómo funciona cada una no es un detalle menor: es el punto de partida para comprender cómo opera cualquier sistema digital, desde un temporizador hasta un microprocesador.

Ahora que conoces la lógica de cada compuerta, puedes empezar a leer esquemas de circuitos con mucha más claridad. Cuando veas una NAND, sabrás que puede reemplazar a cualquier otra compuerta. Cuando encuentres una XOR, reconocerás que está trabajando con diferencias entre bits. Y cuando analices una tabla de verdad, sabrás exactamente qué preguntarle al circuito para predecir su comportamiento antes de construirlo.

Si quieres seguir avanzando en electrónica digital, este es solo el inicio de un camino muy interesante. En este sitio web encontrarás más contenido sobre circuitos, sistemas digitales y los fundamentos que todo ingeniero electrónico necesita manejar con soltura. Cada concepto que sumes a tu base hace que el siguiente sea más fácil de entender.
