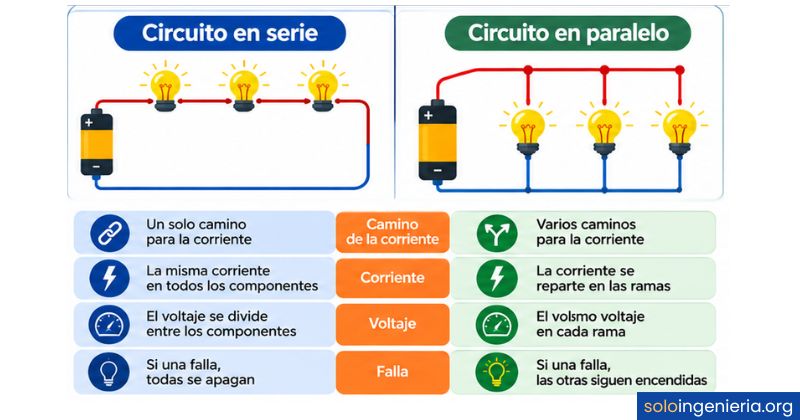

Diferencia entre circuito en serie y en paralelo

¿Qué es un circuito en serie y cómo funciona?

Un circuito en serie es una configuración eléctrica en la que todos los componentes se conectan uno tras otro, formando un único camino cerrado por el que circula la corriente. No existe ninguna bifurcación: la corriente entra por un extremo, recorre cada elemento en orden y regresa a la fuente. Esta trayectoria única define todo el comportamiento eléctrico de la configuración y determina cómo se reparte la energía entre los componentes.

Piensa en una fila de personas que se pasan un cubo de agua de mano en mano. Si alguien suelta el cubo, la cadena se rompe. En un circuito en serie ocurre exactamente lo mismo: si cualquier componente falla o se desconecta, el flujo de corriente se interrumpe por completo y el resto del circuito deja de funcionar. Esta es la característica que más influye en las decisiones de diseño dentro de la ingeniería electrónica.

Comportamiento de la corriente en serie

En un circuito en serie, la intensidad de corriente es idéntica en todos y cada uno de los componentes, sin excepción. Como solo existe un camino posible, la misma cantidad de electrones que abandona la fuente pasa por el primer elemento, luego por el segundo y así sucesivamente hasta completar el recorrido. No importa cuántas resistencias haya ni cuán diferentes sean sus valores: la corriente no se divide en ningún punto.

Esto se expresa matemáticamente de forma muy directa: si la corriente total que sale de la fuente es I, entonces esa misma I recorre R₁, R₂ y R₃ sin modificarse. La corriente es la magnitud que permanece constante en toda la red de serie, mientras que el voltaje y la resistencia se comportan de manera diferente, como verás más adelante.

Comportamiento del voltaje en serie

El voltaje, o diferencia de potencial, no se mantiene igual en todos los componentes. Al contrario: se distribuye entre cada elemento de forma proporcional a su resistencia. Si una resistencia es mayor que las demás, absorberá una caída de voltaje más grande. La suma de todas estas caídas de voltaje individuales siempre es igual al voltaje total que entrega la fuente. Este principio es una consecuencia directa de la Ley de Kirchhoff de voltajes.

Imagina que la fuente entrega 12 voltios y tienes tres resistencias. Cada una «consume» una parte proporcional de esos 12 voltios según su valor. Ningún componente puede recibir el voltaje completo de la fuente, porque siempre debe compartirlo con los demás. Esto limita el rendimiento individual de cada elemento y es una de las razones por las que esta configuración no se usa en instalaciones donde cada componente necesita trabajar a plena tensión.

Comportamiento de la resistencia en serie

La resistencia total de un circuito en serie se obtiene sumando directamente los valores de cada componente. Si tienes tres resistencias de 100 Ω, 150 Ω y 50 Ω, la resistencia equivalente del circuito completo es 300 Ω. Cada elemento que añades en serie incrementa la resistencia total, lo que a su vez reduce la corriente que circula por el circuito, según la Ley de Ohm (I = V / R).

¿Qué es un circuito en paralelo y cómo funciona?

Un circuito en paralelo es una configuración en la que los componentes se conectan entre los mismos dos puntos de la red, de modo que cada uno tiene su propio camino independiente hacia la fuente de energía. La corriente, al llegar a esa bifurcación, se divide y fluye por cada rama de forma simultánea. Cuando las ramas convergen de nuevo, las corrientes individuales se suman y regresan completas a la fuente.

Este diseño es radicalmente diferente al de la serie porque la falla de un componente no afecta al resto. Si una de las ramas se interrumpe, las demás continúan recibiendo energía con total normalidad. Es exactamente el principio que hace que las instalaciones eléctricas domésticas funcionen de esta manera: cuando apagas una lámpara, las demás siguen encendidas.

Comportamiento de la corriente en paralelo

En un circuito en paralelo, la corriente total que sale de la fuente se divide entre las distintas ramas del circuito. Cada rama recibe una parte proporcional de esa corriente total, y esa parte depende directamente del valor de la resistencia que contiene: a mayor resistencia en una rama, menor corriente fluye por ella. Al final del circuito, todas las corrientes individuales vuelven a sumarse antes de regresar a la fuente.

Matemáticamente, la corriente total equivale a la suma de las corrientes de cada rama: I_total = I₁ + I₂ + I₃. Ninguna rama «roba» corriente a las demás: cada una funciona de forma autónoma según su propia carga. Esta independencia es lo que convierte al circuito en paralelo en la opción estándar para la mayoría de las aplicaciones prácticas de distribución eléctrica.

Comportamiento del voltaje en paralelo

A diferencia de lo que ocurre en serie, el voltaje en un circuito en paralelo es el mismo en cada rama y coincide con el voltaje total de la fuente. Todos los componentes reciben la misma diferencia de potencial, sin importar cuántas ramas haya ni cuáles sean sus resistencias. Esto garantiza que cada elemento opere en las condiciones para las que fue diseñado, con su tensión nominal de trabajo.

Este comportamiento es decisivo en el diseño de placas electrónicas, donde los distintos chips, módulos y componentes necesitan trabajar a un voltaje específico de forma simultánea. Si el voltaje variara entre ramas, los componentes más sensibles podrían dañarse o funcionar incorrectamente. La configuración en paralelo elimina ese problema al mantener la tensión estable en cada punto.

Comportamiento de la resistencia en paralelo

Aquí viene uno de los aspectos más contraintuitivos de los circuitos en paralelo: la resistencia total equivalente es siempre menor que la resistencia más pequeña de cualquiera de sus ramas. Esto se debe a que cada nueva rama abre un camino adicional para la corriente, lo que facilita el flujo y reduce la oposición total al paso de los electrones. Cuantas más ramas se añaden, más fácil resulta que la corriente circule.

Componentes de un circuito eléctrico

Tanto los circuitos en serie como los circuitos en paralelo están formados por los mismos tipos de componentes básicos. Entender qué hace cada uno de ellos es tan importante como conocer la topología del circuito, porque el comportamiento final del sistema depende tanto de cómo se conectan los componentes como de las propiedades individuales de cada uno. Para saber leer e interpretar un esquema eléctrico, conviene tener claros los elementos que lo integran.

Resistor

El resistor es el componente pasivo más habitual en cualquier circuito. Su función es oponerse al paso de la corriente eléctrica de forma controlada. Esta oposición se mide en ohmios (Ω) y su valor depende del material con que está fabricado, de su longitud y de su sección transversal. En la práctica, los resistores se usan para proteger otros componentes, dividir tensiones y fijar niveles de corriente adecuados en cada parte del circuito.

Cuando los resistores se colocan en serie, sus valores simplemente se suman y aumentan la resistencia total. Cuando se colocan en paralelo, la resistencia equivalente disminuye. Conocer cómo se comporta un resistor en cada configuración es la base para analizar cualquier red eléctrica, desde los circuitos más sencillos hasta los más complejos que se diseñan a nivel profesional.

Capacitor

El capacitor, también llamado condensador, es un componente que almacena energía en forma de campo eléctrico entre dos placas conductoras separadas por un material aislante denominado dieléctrico. Su capacidad de almacenamiento se mide en faradios (F). Cuando se aplica una diferencia de potencial entre sus terminales, el capacitor acumula carga y la libera cuando el circuito lo requiere.

En un circuito en serie, los capacitores se comportan de manera inversa a los resistores: la capacitancia total disminuye. En paralelo, las capacitancias se suman y la capacidad total aumenta. Esta propiedad hace que los capacitores en paralelo sean la solución habitual cuando se necesita mayor reserva de energía, como ocurre en fuentes de alimentación, filtros de señal y sistemas de arranque de motores eléctricos.

Inductor

El inductor es un componente pasivo formado, en su forma más básica, por una bobina de hilo conductor enrollado. Su característica principal es que almacena energía en forma de campo magnético cuando la corriente fluye a través de él, y la devuelve al circuito cuando esa corriente disminuye. Su unidad de medida es el henrio (H). Los inductores son fundamentales en filtros de frecuencia, transformadores y convertidores de energía.

Al igual que los resistores, los inductores en serie se suman directamente y los inductores en paralelo reducen su valor equivalente. Una propiedad notable del inductor es que se opone a los cambios bruscos de corriente, lo que lo convierte en un elemento protector natural en circuitos donde la corriente puede variar de forma súbita. Sin él, muchos dispositivos electrónicos sufrirían daños por picos de corriente no deseados.

Fuente de energía

La fuente de energía es el componente que impulsa el movimiento de los electrones a través del circuito. Puede ser una batería, una pila, un generador o una fuente de alimentación regulada. Su función es mantener una diferencia de potencial constante entre sus terminales positivo y negativo, lo que crea la fuerza electromotriz necesaria para que la corriente circule. Sin fuente de energía, no existe corriente y el circuito no puede funcionar.

En los circuitos en serie, una sola fuente alimenta todos los componentes de forma secuencial. En los circuitos en paralelo, esa misma fuente distribuye el voltaje de forma uniforme a cada rama. La potencia que puede entregar una fuente limita directamente cuántos componentes puede alimentar sin perder estabilidad, algo especialmente relevante al dimensionar sistemas con muchas cargas conectadas simultáneamente.

Conductores e interruptores

Los conductores son los cables o pistas metálicas que permiten que la corriente se desplace de un componente a otro. En un circuito bien diseñado, los conductores deben tener la menor resistencia posible para no generar pérdidas de energía innecesarias. El cobre es el material conductor más utilizado en electrónica por su excelente conductividad y su precio razonable frente a otras alternativas.

Los interruptores, por su parte, controlan el flujo de corriente en el circuito. Cuando están abiertos, interrumpen el camino de la corriente; cuando están cerrados, lo permiten. En un circuito en serie, un único interruptor abierto detiene toda la corriente del sistema. En uno en paralelo, un interruptor abierto solo afecta a la rama en la que está ubicado, lo que añade un nivel de control mucho más granular sobre el circuito.

¿Cuál es la diferencia entre circuito en serie y en paralelo?

La diferencia fundamental entre ambas configuraciones radica en cómo se distribuyen la corriente y el voltaje entre los componentes. En serie, la corriente es la misma para todos, pero el voltaje se reparte. En paralelo, el voltaje es el mismo en todas las ramas, pero la corriente se divide. Todo lo demás, incluyendo el cálculo de la resistencia equivalente, el comportamiento ante fallos y las aplicaciones prácticas, se deriva directamente de esta distinción esencial.

Característica	Circuito en serie	Circuito en paralelo
Camino de la corriente	Único camino continuo	Múltiples caminos independientes
Corriente	Igual en todos los componentes	Se divide entre las ramas
Voltaje	Se reparte entre componentes	Igual en todos los componentes
Resistencia total	Suma de todas las resistencias	Menor que cualquier resistencia individual
Fallo de un componente	Interrumpe todo el circuito	Solo afecta a su propia rama
Complejidad de montaje	Simple	Mayor número de conexiones
Uso típico	Circuitos de control, sensores en cadena	Instalaciones domésticas, electrónica de consumo

Otra diferencia práctica importante es cómo responde cada configuración cuando se añaden más componentes. En serie, cada elemento nuevo eleva la resistencia total y reduce la corriente disponible para todos. En paralelo, cada rama adicional disminuye la resistencia equivalente y permite que fluya más corriente desde la fuente. Esta capacidad de escalar sin afectar al resto del sistema es la razón por la que el paralelo domina en los sistemas modernos de distribución eléctrica.

Fórmulas y cálculos: serie vs. paralelo

Dominar las fórmulas de cada configuración te permite predecir el comportamiento del circuito antes de montarlo físicamente. Las ecuaciones no son complicadas, pero aplicarlas correctamente requiere tener claro en todo momento qué magnitud es la que se conserva y cuál es la que varía. En serie, la constante es la corriente. En paralelo, la constante es el voltaje. Todo lo demás se deduce a partir de ahí con la Ley de Ohm.

Fórmulas del circuito en serie

Fórmulas del circuito en paralelo

Para saber cómo estas ecuaciones aparecen representadas visualmente en un esquema, resulta muy útil saber leer un diagrama de circuito electrónico, ya que los símbolos normalizados indican de un vistazo si los componentes están en serie o en paralelo. Interpretar correctamente esa representación gráfica es tan importante como dominar los cálculos.

Ventajas y desventajas de cada configuración

Ninguna de las dos configuraciones es universalmente mejor que la otra. La elección entre serie y paralelo siempre depende del problema que necesitas resolver y de las condiciones que debe cumplir el sistema: independencia entre componentes, nivel de voltaje requerido, simplicidad de montaje o capacidad de la fuente. Conocer los puntos fuertes y las limitaciones de cada una te ayuda a tomar esa decisión con criterio.

Ventajas y desventajas del circuito en serie

• Diseño simple y económico: Requiere menos cableado y conexiones que cualquier otro tipo de configuración, lo que reduce el coste y el tiempo de montaje.
• Control de corriente constante: Al circular la misma corriente por todos los elementos, es fácil calcular y verificar el comportamiento eléctrico de principio a fin.
• Fallo en cadena: Si cualquier componente falla o se interrumpe, el circuito completo se detiene. Esto lo convierte en una opción poco robusta para sistemas críticos.
• Reducción de voltaje por componente: Cada elemento recibe solo una fracción del voltaje total, lo que limita su rendimiento individual. No resulta adecuado cuando cada carga necesita el voltaje completo de la fuente.
• Aumento progresivo de resistencia: Cada componente añadido incrementa la resistencia total, lo que reduce la corriente disponible para todos los elementos del sistema.

Ventajas y desventajas del circuito en paralelo

• Voltaje constante en cada rama: Todos los componentes reciben el mismo voltaje de la fuente, lo que garantiza que cada uno funciona en sus condiciones óptimas de operación.
• Independencia entre ramas: El fallo de un componente no interrumpe el funcionamiento de los demás. El sistema sigue operativo aunque parte de él deje de funcionar.
• Mayor corriente total: Al reducirse la resistencia equivalente, la fuente debe suministrar más corriente. Si la fuente no tiene suficiente capacidad, puede sobrecargarse.
• Montaje más complejo: Necesita más conexiones y un cableado más elaborado, lo que puede incrementar el coste y la posibilidad de errores durante el montaje.
• Gestión de calor: Al circular más corriente por el sistema, la generación de calor total es mayor y requiere una planificación térmica más cuidadosa en aplicaciones de alta potencia.

¿Dónde se usan los circuitos en serie y en paralelo?

Las aplicaciones de cada configuración están directamente relacionadas con sus propiedades eléctricas. La elección correcta determina si un sistema funciona de forma segura, eficiente y confiable, o si presenta fallos frecuentes y un rendimiento por debajo de lo esperado. Dentro del campo de la ingeniería electrónica, reconocer qué configuración usa un sistema es el primer paso para analizarlo y mejorarlo.

Un ejemplo cotidiano que ilustra perfectamente la diferencia es la instalación eléctrica de un hogar. Cada enchufe y cada punto de luz recibe los mismos 220 V de la red, independientemente de cuántos aparatos estén conectados simultáneamente. Si se fundiera un fusible en uno de los circuitos parciales, los demás circuitos de la vivienda seguirían funcionando con total normalidad, lo que demuestra en la práctica la ventaja del diseño en paralelo.

Circuito mixto: cuando se combinan ambas configuraciones

En la realidad, la mayoría de los circuitos eléctricos y electrónicos no son puramente en serie ni puramente en paralelo. Un circuito mixto combina secciones en serie y secciones en paralelo dentro de una misma red, aprovechando las ventajas de cada configuración en las partes donde resultan más convenientes. Analizar este tipo de circuito requiere identificar correctamente qué partes están en serie y cuáles están en paralelo antes de calcular cualquier magnitud.

El método habitual para resolver un circuito mixto consiste en simplificar primero las secciones en paralelo para obtener una resistencia equivalente, y después sumar esa resistencia equivalente a las que están en serie con ella. Este proceso de reducción progresiva permite convertir cualquier red compleja en un circuito equivalente más simple, aplicable a la Ley de Ohm de forma directa. Es una técnica que se usa constantemente en el análisis de circuitos en la ingeniería profesional.

Para resolver el circuito del diagrama: R₂ y R₃ son iguales (100 Ω cada una), por lo que en paralelo dan una resistencia equivalente de 50 Ω. Al estar esa combinación en serie con R₁ (80 Ω), la resistencia total del circuito es 130 Ω. Con una fuente de 12 V, la corriente que entrega la fuente es de aproximadamente 92 mA, valor que fluye completo por R₁ y luego se divide en partes iguales entre R₂ y R₃ al llegar a la bifurcación.

Preguntas frecuentes

¿Qué pasa si un componente falla en un circuito en serie?

Si cualquier componente de un circuito en serie se rompe, se quema o pierde continuidad, el camino único por el que circulaba la corriente queda interrumpido de forma inmediata. Esto provoca que todo el circuito deje de funcionar por completo, sin excepción: ningún otro elemento puede seguir recibiendo corriente porque el único camino disponible está bloqueado. Es exactamente lo que ocurría con las antiguas guirnaldas navideñas en las que, al fundirse una sola bombilla, todas se apagaban. Esta vulnerabilidad es la principal razón por la que los sistemas que requieren alta disponibilidad evitan el diseño exclusivamente en serie.

¿Por qué la resistencia total en paralelo es menor que cualquier resistencia individual?

Cada rama añadida en paralelo abre un nuevo camino por el que puede fluir la corriente. Cuantos más caminos existen, más fácil le resulta a la corriente desplazarse desde la fuente hasta la carga, por lo que la oposición total al flujo disminuye. La resistencia equivalente se calcula con la fórmula inversa (1/R_t = 1/R₁ + 1/R₂ + …), y el resultado siempre será inferior al valor de la rama con menor resistencia. No es una paradoja: es simplemente la consecuencia de que más caminos disponibles facilitan el paso de la corriente de forma global.

¿Cuál es la diferencia entre voltaje y corriente en un circuito eléctrico?

El voltaje, también llamado tensión o diferencia de potencial, es la fuerza que impulsa a los electrones a moverse dentro del circuito. Se mide en voltios (V) y representa la energía disponible por unidad de carga eléctrica. La corriente, por su parte, es el resultado de ese movimiento: mide cuántos electrones pasan por un punto del conductor en cada segundo, y se expresa en amperios (A). Una forma sencilla de entenderlo es imaginar una manguera de agua: el voltaje sería la presión del agua y la corriente sería el caudal que fluye a través de la manguera. Ambas magnitudes se relacionan a través de la Ley de Ohm: V = I × R.

¿Por qué las instalaciones eléctricas domésticas usan circuitos en paralelo?

La instalación en paralelo garantiza que cada enchufe y cada punto de luz reciba el mismo voltaje de la red, independientemente de cuántos aparatos estén conectados al mismo tiempo. Además, si un electrodoméstico falla o se desconecta, el resto de la instalación sigue funcionando con normalidad porque cada rama es independiente. La combinación de voltaje constante e independencia entre cargas es lo que hace que la configuración en paralelo sea el estándar en prácticamente todas las instalaciones residenciales, comerciales e industriales del mundo.

¿Cómo se calcula la resistencia total en un circuito en serie?

La resistencia total de un circuito en serie se obtiene sumando directamente los valores de todas las resistencias individuales que forman el circuito: R_t = R₁ + R₂ + R₃ + … + R_n. No hay fórmulas inversas ni cálculos complejos: es una suma aritmética directa. Por ejemplo, si tienes tres resistencias de 20 Ω, 30 Ω y 50 Ω conectadas en serie, la resistencia total equivalente es 100 Ω. Una vez que conoces ese valor, puedes aplicar la Ley de Ohm para calcular la corriente que circula por todo el circuito a partir del voltaje de la fuente.

¿Qué es la Ley de Ohm y cómo se aplica en estos circuitos?

La Ley de Ohm establece la relación fundamental entre voltaje, corriente y resistencia en un circuito eléctrico: V = I × R. Dicho de otra forma, el voltaje aplicado a un componente es igual al producto de la corriente que circula por él y su resistencia. Esta ley es aplicable tanto en serie como en paralelo, pero con las variables correctas para cada caso: en serie se usa la resistencia total y la corriente común; en paralelo se usa el voltaje común y la resistencia de cada rama por separado. Dominar esta ecuación y saber en qué contexto usarla es la base de casi todo el análisis de circuitos en electrónica.

¿Qué es un circuito mixto o combinado?

Un circuito mixto, también llamado circuito combinado, es aquel que integra al mismo tiempo secciones en serie y secciones en paralelo dentro de una misma red eléctrica. Es la configuración más frecuente en la práctica real, ya que permite combinar las ventajas de ambas topologías según las necesidades de cada parte del sistema. Para analizarlo, se simplifica primero cada zona en paralelo hasta obtener una resistencia equivalente, y luego se trabaja el circuito resultante como si fuera una red en serie. Este enfoque progresivo es el que usan los ingenieros electrónicos para resolver redes eléctricas de cualquier complejidad.

Conclusión

La diferencia entre un circuito en serie y uno en paralelo no es un simple detalle técnico: define por completo cómo se comporta la corriente, cómo se distribuye el voltaje y qué ocurre cuando un componente falla. Entender ambas configuraciones desde su base te da las herramientas para interpretar cualquier sistema eléctrico, por sencillo o complejo que sea.

A partir de lo que has visto, puedes identificar qué configuración usa un circuito real, calcular su resistencia equivalente con las fórmulas correctas y anticipar cómo responderá ante distintas situaciones. Tanto si estás analizando un esquema eléctrico, montando tu primer prototipo o estudiando para un examen, estos conceptos son el punto de partida de todo lo demás.
