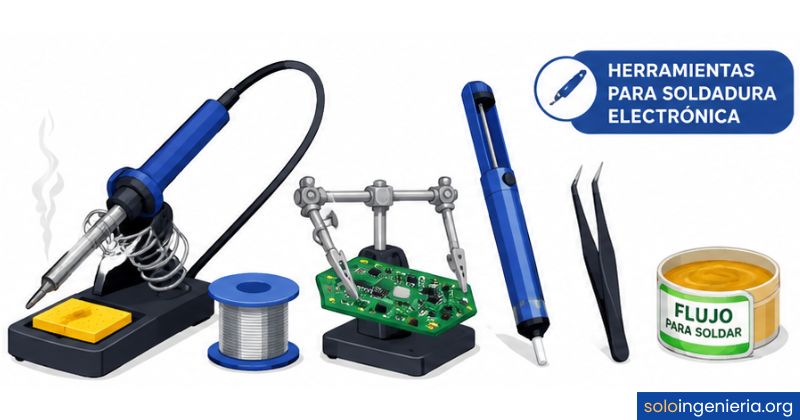

Herramientas para soldadura electrónica

¿Qué es la soldadura electrónica y para qué sirve?

La soldadura electrónica es el proceso de unir componentes eléctricos a una placa de circuito mediante calor y un material de aporte metálico, generalmente estaño. A diferencia de otros tipos de soldadura industrial, aquí el objetivo no es crear una junta estructural resistente, sino establecer una conexión eléctrica estable que permita el paso de corriente sin interrupciones ni pérdidas de señal.

Este proceso está presente en casi todo lo que funciona con electricidad: desde una placa de Arduino hasta la tarjeta madre de un ordenador. Sin una soldadura correcta, el circuito simplemente no funciona, aunque todos sus componentes sean perfectos. Por eso, conocer las herramientas que intervienen en este proceso es el primer paso para trabajar bien en electrónica.

Soldador o cautín: la herramienta principal

El soldador, también conocido como cautín, es la herramienta que genera el calor necesario para fundir el estaño. Su punta metálica se calienta hasta alcanzar temperaturas de entre 300 °C y 380 °C, suficientes para derretir el material de aporte sin dañar los componentes que rodean la zona de trabajo. Es la herramienta sin la que ninguna otra tiene sentido en la mesa de soldadura.

Tipos de soldador según su uso

No todos los soldadores son iguales. Existen modelos pensados para distintos tipos de trabajo y nivel de experiencia. Elegir el tipo correcto desde el principio evita errores que después son difíciles de corregir y protege los componentes de sobrecalentamientos innecesarios.

¿Cómo elegir la potencia adecuada?

La potencia del soldador determina la velocidad con la que alcanza la temperatura de trabajo y la cantidad de calor que puede mantener durante la soldadura. Para componentes electrónicos de tamaño estándar, un soldador de entre 30 W y 60 W es suficiente. Si la potencia es demasiado baja, el estaño no fluye bien; si es demasiado alta, puedes dañar los pads o los componentes adyacentes.

Un buen criterio es que, cuanto más pequeño sea el componente que vas a soldar, menos potencia necesitas, pero más control sobre la temperatura requieres. Los soldadores con regulación de temperatura son la mejor opción para quienes empiezan, porque permiten ajustar el calor según el tipo de trabajo sin depender solo de la experiencia del operario.

Estación de soldadura: control y precisión

Una estación de soldadura combina el soldador con una unidad de control que permite ajustar y mantener la temperatura de forma constante. A diferencia de un soldador simple, la estación garantiza que la punta no supere ni baje del valor configurado, lo que reduce enormemente el riesgo de sobrecalentar un componente o de aplicar demasiado poco calor.

Las estaciones de soldadura más básicas cuentan con una pantalla digital que muestra la temperatura en tiempo real, botones de ajuste y un soporte donde se deposita el cautín cuando no se usa. Las versiones más avanzadas incorporan también una pistola de aire caliente para trabajar con componentes SMD, que son los montados directamente sobre la superficie de la placa sin pasadores. Para un taller de electrónica que se use con regularidad, la estación de soldadura es una inversión que se amortiza rápidamente.

Estaño y materiales de aporte

El estaño es el material que, al fundirse, une físicamente el componente electrónico con la placa de circuito y crea el puente por el que viaja la corriente eléctrica. No es un adhesivo: es un conductor que forma parte activa del circuito. Elegir el tipo de estaño correcto afecta tanto a la facilidad del proceso como a la durabilidad y conductividad de la unión resultante.

Aleaciones con plomo y sin plomo

Las aleaciones con plomo, como la 60/40 (60 % de estaño y 40 % de plomo), han sido el estándar durante décadas porque funden a una temperatura más baja y fluyen con suavidad. Son más fáciles de usar para quien empieza, aunque su uso en productos comerciales está restringido en muchos países por la normativa RoHS, que limita el empleo de sustancias peligrosas en equipos electrónicos.

Las aleaciones sin plomo, como la Sn99,3/Cu0,7, requieren temperaturas de trabajo más altas y son un poco más exigentes de manejar, pero cumplen con los estándares de producción actuales. Para proyectos de aprendizaje, ambas opciones son válidas, pero si trabajas con equipos destinados a producción o exportación, la variante sin plomo es la correcta desde el inicio.

Flux: qué es y cuándo usarlo

El flux es un agente químico que se aplica sobre la zona de soldadura antes de fundir el estaño. Su función principal es eliminar los óxidos superficiales que impiden que el estaño fluya y se adhiera correctamente al metal. Sin flux, el estaño tiende a formar bolas que no se unen bien con la placa ni con el componente, generando uniones frías y conexiones eléctricas deficientes.

Existen distintos formatos: en pasta, en barra, en líquido y en forma de núcleo incorporado dentro del propio hilo de estaño. El estaño con núcleo de resina ya lleva flux integrado, lo que simplifica mucho el proceso para quien está aprendiendo. El flux adicional se usa en situaciones donde el componente o la placa presentan mayor oxidación o cuando se trabaja con técnicas de resoldar.

Herramientas de desoldadura

Dessoldar es tan importante como soldar. Cuando una unión queda mal hecha, un componente falla o simplemente necesitas reutilizarlo, necesitas extraer el estaño sin dañar la placa ni el componente. Las herramientas de desoldadura están diseñadas precisamente para recuperar el control sobre uniones que ya no sirven.

Bomba desoldadora

La bomba desoldadora, también llamada «chupaestaño» o «extractor de estaño», funciona por succión. Se carga comprimiendo un émbolo y, justo cuando el estaño está fundido, se aprieta el botón que libera el resorte y aspira el material derretido. Es la herramienta más básica y económica para eliminar estaño, y resulta suficiente para la mayoría de los trabajos manuales con componentes a través de agujero.

Malla de desoldadura

La malla de desoldadura, también llamada «trenza de cobre», es una cinta formada por fibras finas de cobre trenzado impregnadas en flux. Al ponerla sobre la zona a desoldar y aplicar el soldador encima, el cobre actúa como una esponja: absorbe el estaño fundido por capilaridad, dejando la zona limpia sin necesidad de succión. Es especialmente útil cuando la bomba desoldadora no llega bien a zonas estrechas o en componentes muy pequeños.

La malla se corta en tramos pequeños y se desecha una vez saturada de estaño. Tiene la ventaja de ser muy precisa y de no requerir tiempos de recarga ni piezas móviles. Para trabajos delicados con componentes SMD, es en muchos casos la primera elección frente a la bomba desoldadora tradicional.

¿Qué herramientas complementarias necesitas para soldar?

Además del soldador, el estaño y las herramientas de desoldadura, hay un conjunto de accesorios que hacen que el trabajo sea más seguro, cómodo y preciso. Ninguna de estas herramientas suelda por sí sola, pero sin ellas la calidad del resultado se ve comprometida desde el primer intento. Conocerlas te ayuda a preparar bien la mesa de trabajo antes de empezar cualquier proyecto.

Pinzas y tercera mano

Las pinzas de precisión son indispensables para sujetar y colocar componentes electrónicos pequeños sin quemarse y sin tocar las pistas de la placa con los dedos. Existen modelos de punta recta, curva y antiestática, siendo estas últimas las más recomendables porque no generan descargas que puedan dañar componentes sensibles. Para SMD, las pinzas de punta fina son prácticamente obligatorias.

La «tercera mano» es un soporte articulado con pinzas o mordazas que sujeta la placa o el componente mientras tú usas ambas manos para soldar. Permite trabajar con libertad sin necesitar que otra persona sujete la pieza, y algunos modelos incorporan lupa o luz LED integrada para mejorar la visibilidad en zonas de trabajo con componentes muy pequeños.

Esponja y bola de limpieza

Mantener la punta del soldador limpia durante el trabajo es tan importante como tener una buena herramienta. Con el uso, la punta acumula restos de estaño oxidado y flux quemado que reducen la transferencia de calor y deterioran la calidad de la soldadura. La esponja húmeda y la bola de limpieza metálica son los dos métodos más usados para mantener la punta en buen estado entre una soldadura y la siguiente.

Lupa y microscopio para electrónica

Los componentes electrónicos modernos son cada vez más pequeños. Soldar un componente SMD de 0805 o inferior a simple vista es posible, pero cometer errores es mucho más fácil. Una lupa con iluminación integrada o un microscopio digital multiplica la precisión del trabajo y reduce la fatiga visual en sesiones largas de soldadura.

Los microscopios digitales de bajo coste conectados por USB muestran la imagen en la pantalla del ordenador en tiempo real, lo que permite ver ampliada la zona de trabajo mientras se suelda. Para proyectos con placas de alta densidad o reparaciones de nivel profesional, como los equipos mencionados en el artículo sobre mantenimiento de equipos electrónicos, contar con ayuda visual es prácticamente imprescindible.

Seguridad al trabajar con soldadura electrónica

Soldar implica trabajar con temperaturas de más de 300 °C, materiales que generan humos y corriente eléctrica. Adoptar hábitos de seguridad desde el primer día protege tu salud y la integridad de los componentes y la placa con la que trabajas. Ningún proyecto electrónico vale la pena si se realiza poniendo en riesgo la seguridad personal.

Los humos generados al fundir el estaño contienen partículas irritantes para las vías respiratorias, especialmente los que provienen del flux. Trabajar cerca de una ventana abierta o con un extractor de humos específico para soldadura reduce significativamente la exposición. Además, nunca dejes el soldador encendido y sin vigilancia, y deposítalo siempre en su soporte cuando no lo uses activamente.

Lavarse las manos después de cada sesión de soldadura es una práctica sencilla pero importante, sobre todo si trabajas con estaño que contiene plomo. La piel puede absorber pequeñas cantidades de este metal al tocar las superficies soldadas. Con estas precauciones básicas, la soldadura electrónica es una actividad completamente segura que puedes practicar en casa sin ningún riesgo especial.

Si quieres aplicar estos conocimientos en proyectos más complejos, puedes consultar el artículo sobre diseño de placas electrónicas, donde encontrarás los fundamentos para dar el siguiente paso después de dominar la soldadura manual.

Preguntas frecuentes

¿Qué soldador necesito para empezar en electrónica?

Para empezar en electrónica, el soldador de lápiz con potencia ajustable de entre 30 W y 60 W es la opción más recomendable. Idealmente, debe contar con regulación de temperatura para adaptarse a distintos tipos de componentes y reducir el riesgo de sobrecalentar pads o pistas. Los modelos básicos con control de temperatura ya permiten realizar la mayoría de los trabajos de electrónica general, desde proyectos con Arduino hasta reparaciones de placas domésticas.

¿Cuál es la diferencia entre soldador y estación de soldadura?

Un soldador simple genera calor a una temperatura fija o regulable mediante una perilla analógica, sin retroalimentación activa. Una estación de soldadura, en cambio, incorpora un sistema de control electrónico que mide la temperatura real de la punta y la mantiene constante aunque el entorno cambie o la punta pierda calor al contactar con la placa. La estación es más precisa, más estable y más segura para componentes delicados, aunque también tiene un coste más elevado.

¿Qué estaño se usa para soldadura electrónica?

Para soldadura electrónica se usan principalmente dos tipos de aleación: la 60/40 (estaño con plomo) y la sin plomo con base de estaño y cobre como Sn99,3/Cu0,7. La aleación 60/40 funde a unos 183 °C y es más fácil de trabajar, por lo que resulta muy habitual en contextos de aprendizaje. La sin plomo funde a unos 217 °C, requiere mayor temperatura, pero cumple con la normativa RoHS aplicable en productos comerciales europeos. En ambos casos, el hilo con núcleo de flux de resina facilita mucho el proceso.

¿Para qué sirve el flux en la soldadura electrónica?

El flux es un agente químico que elimina el óxido de las superficies metálicas antes de que el estaño se deposite sobre ellas. Sin flux, el estaño no moja correctamente la superficie y genera uniones frías, porosas o con mala conductividad. Su uso mejora la calidad de cada soldadura y resulta especialmente útil cuando se trabaja con placas que han estado expuestas al ambiente durante tiempo o cuando se retrabajan uniones anteriores con estaño ya oxidado.

¿Cómo se limpia la punta de un soldador?

La punta de un soldador se puede limpiar con dos métodos: una esponja de celulosa húmeda o una bola de limpieza metálica formada por virutas de latón. La esponja limpia bien, pero enfría brevemente la punta al contacto. La bola metálica, en cambio, limpia sin provocar cambio de temperatura, lo que la convierte en la opción más recomendada para preservar la vida útil de la punta. En ambos casos, la limpieza debe hacerse entre soldaduras, no solo al final de la sesión.

¿Es peligrosa la soldadura electrónica para la salud?

La soldadura electrónica presenta riesgos manejables si se toman las precauciones adecuadas. Los principales son la exposición a los humos del flux y del estaño, que pueden irritar las vías respiratorias, y el contacto con plomo si se usa estaño con esta aleación. Trabajar en un espacio ventilado o con un extractor de humos, usar gafas protectoras y lavarse las manos al terminar son medidas suficientes para hacer de la soldadura una actividad completamente segura en entornos domésticos o de taller.

¿Qué herramientas necesito para desoldar componentes?

Para desoldar componentes electrónicos, necesitas como mínimo el soldador para refundir el estaño y alguna herramienta de extracción. La bomba desoldadora funciona bien para componentes con pasadores a través de agujero, ya que aspira el estaño fundido en un solo movimiento. La malla desoldadora es más adecuada para componentes SMD o retrabajo fino, porque absorbe el estaño por capilaridad con gran precisión. En trabajos avanzados, una estación de aire caliente complementa estas herramientas para retirar componentes sin dañar la placa. Si planeas diseñar tus propios circuitos, el artículo sobre diseñar un circuito electrónico simple te ayudará a entender cómo se estructura un proyecto antes de llegar a la fase de soldadura.

Conclusión

La soldadura electrónica es una habilidad práctica que se apoya en un conjunto bien definido de herramientas. Conocer para qué sirve cada una, desde el cautín hasta la malla desoldadora, te permite preparar correctamente tu espacio de trabajo y afrontar cualquier proyecto con mayor confianza y mejores resultados desde el principio.

Ahora que conoces el soldador, la estación, el estaño, el flux, las herramientas de desoldadura y los accesorios de soporte, puedes elegir con criterio qué incorporar a tu mesa de trabajo según el tipo de proyectos que quieras realizar. No necesitas tenerlo todo desde el primer día: empieza con lo esencial y ve añadiendo herramientas conforme tu experiencia crezca.

La ingeniería electrónica tiene mucho más que ofrecerte más allá de la soldadura. En este sitio web encontrarás contenidos que te acompañarán paso a paso, desde los fundamentos hasta los proyectos más avanzados, para que sigas construyendo tu conocimiento de forma sólida y progresiva.
