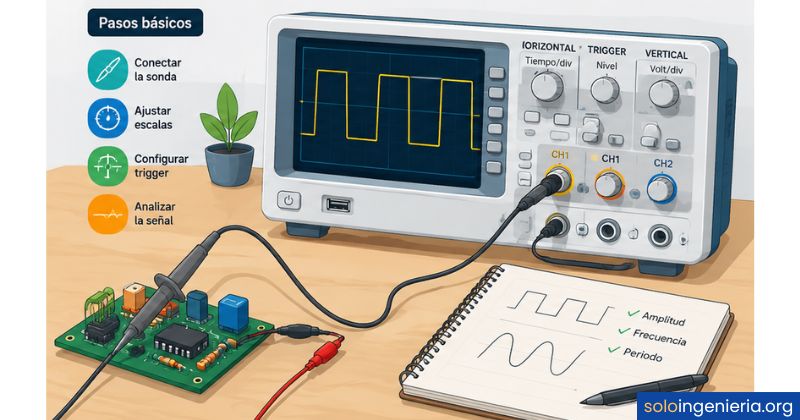

¿Cómo usar un osciloscopio?

¿Qué es un osciloscopio y para qué sirve?

Un osciloscopio es un instrumento de medición electrónica que convierte las señales eléctricas en representaciones gráficas visibles en una pantalla. Muestra cómo varía el voltaje de una señal a lo largo del tiempo, lo que te permite ver su forma, su amplitud y su comportamiento de una manera que ningún otro instrumento logra por sí solo.

En la pantalla, el eje horizontal representa el tiempo y el eje vertical representa el voltaje. Esa cuadrícula es tu ventana directa a lo que ocurre dentro de un circuito en tiempo real. Con ella puedes detectar señales débiles, picos de voltaje inesperados, ruido eléctrico y cualquier anomalía que afecte el funcionamiento de tus componentes.

Diferencia entre osciloscopio analógico y digital

Los osciloscopios analógicos representan la señal directamente en una pantalla de fósforo mediante un haz de electrones. Son rápidos y precisos para señales continuas, pero no pueden almacenar datos ni ofrecer mediciones automáticas. Los osciloscopios digitales convierten la señal en datos numéricos, los procesan y los muestran en una pantalla LCD, lo que les permite guardar formas de onda, calcular valores automáticamente y conectarse a un ordenador.

Hoy en día, los osciloscopios digitales son los más usados, tanto en laboratorios como en talleres de aficionados. Ofrecen funciones que simplifican el trabajo: mediciones automáticas de frecuencia, voltaje y ciclo de trabajo, y la posibilidad de capturar señales que ocurren una sola vez y no se repiten. Si estás empezando, un osciloscopio digital de dos canales es la opción más práctica.

¿Qué puedes medir con un osciloscopio?

El osciloscopio va mucho más allá de medir voltaje. Con él puedes analizar la forma completa de una señal eléctrica y extraer varios parámetros en una sola captura. Las magnitudes más comunes que se miden son el voltaje pico a pico, la frecuencia, el período, el ciclo de trabajo y el desfase entre dos señales.

• Voltaje pico a pico: la diferencia entre el valor máximo y el mínimo de la señal en su ciclo completo.
• Frecuencia: cuántos ciclos completos ocurren en un segundo, expresada en hercios (Hz).
• Período: el tiempo que tarda la señal en completar un ciclo, medido en segundos o milisegundos.
• Ciclo de trabajo (duty cycle): en señales cuadradas, el porcentaje del período en que la señal está en nivel alto.
• Desfase entre canales: la diferencia temporal entre dos señales medidas simultáneamente en canales distintos.
• Ruido eléctrico: variaciones pequeñas e irregulares que se superponen a la señal principal y pueden delatar problemas en el circuito.

Partes de un osciloscopio que debes conocer

Antes de encender el equipo, conviene que identifiques sus secciones principales. No importa la marca ni el modelo: todos los osciloscopios comparten los mismos bloques funcionales. Conocer qué hace cada parte te ahorra tiempo cuando algo no se ve como esperabas y te da autonomía para ajustar la señal sin depender de menús complicados.

Pantalla y cuadrícula (graticule)

La pantalla es donde todo cobra sentido. Está dividida en una cuadrícula llamada graticule, formada por cuadrados que representan unidades de tiempo en el eje horizontal y unidades de voltaje en el eje vertical. Cada cuadrado equivale a una división, y la escala de esa división la defines tú con los controles del panel. Cuanto mejor calibres esas escalas, más claro se verá lo que ocurre en tu circuito.

Controles verticales: voltios por división

Los controles verticales determinan cuántos voltios representa cada división del eje Y. Si seleccionas 1 V/div y la señal ocupa tres divisiones hacia arriba, significa que el voltaje en ese punto es de 3 V. Ajustar bien la escala vertical hace que la señal ocupe entre el 60 % y el 80 % de la pantalla, lo que facilita la lectura y reduce los errores de interpretación.

Controles horizontales: tiempo por división

La base de tiempo controla cuánto tiempo representa cada división del eje X. Con una base de tiempo de 1 ms/div, cada cuadrado de la cuadrícula equivale a un milisegundo. Reducir la base de tiempo expande la señal horizontalmente y te permite ver más detalle dentro de cada ciclo. Aumentarla la comprime y te da una visión más amplia de lo que ocurre en el tiempo.

Sistema de disparo (trigger)

El trigger es el mecanismo que decide en qué momento exacto el osciloscopio empieza a dibujar la señal en pantalla. Sin él, la imagen se desplazaría continuamente y sería imposible de leer. El trigger fija el inicio del barrido en un punto concreto de la señal, normalmente cuando esta cruza un nivel de voltaje determinado en dirección ascendente o descendente, lo que produce una imagen estable y estacionaria.

Sondas y entradas de canal

La sonda es el elemento físico que conecta el circuito al osciloscopio. Tiene una punta de medición, un clip de tierra y un selector de atenuación que generalmente ofrece dos posiciones: ×1 y ×10. En la posición ×10, la sonda atenúa la señal diez veces antes de enviarla al equipo, lo que permite medir señales de mayor amplitud sin saturar la entrada y reduce el efecto de carga sobre el circuito bajo prueba.

¿Cómo conectar correctamente la sonda al circuito?

Una mala conexión de la sonda es la causa más frecuente de lecturas incorrectas o señales con ruido inexplicable. Antes de tomar cualquier medición, debes asegurarte de que tanto la punta como el clip de tierra estén bien posicionados. La conexión de tierra es tan importante como la punta de medición: si el cable de tierra queda suelto o conectado a un punto incorrecto, la señal que ves no refleja la realidad del circuito.

Compensación de la sonda antes de medir

La compensación de la sonda es un ajuste mecánico que corrige la respuesta en frecuencia del cable antes de usarlo. La mayoría de los osciloscopios incluyen un terminal de calibración en el panel frontal que genera una señal cuadrada de referencia, generalmente de 1 kHz. Conecta la sonda a ese terminal y observa la forma cuadrada: si los bordes aparecen redondeados o con picos, ajusta el tornillo de compensación hasta que los flancos sean perfectamente verticales y la parte plana horizontal.

Conexión del gancho de punta y el clip de tierra

Muchas sondas incluyen un gancho retráctil en la punta que se engancha a las patas de los componentes para liberar tus manos durante la medición. Es útil cuando necesitas observar una señal durante varios segundos o ajustar controles mientras mides. El cable de tierra debe ser lo más corto posible: un cable largo actúa como antena y puede introducir ruido en la señal, especialmente cuando trabajas con frecuencias superiores a varios kilohercios.

Configuración inicial del osciloscopio

Una vez conectada la sonda, el siguiente paso es ajustar los controles para que la señal se vea correctamente en pantalla. Si la imagen aparece saturada, demasiado pequeña o inestable, casi siempre la solución está en uno de estos tres ajustes. El orden recomendado es siempre: primero la escala vertical, luego la base de tiempo y, por último, el trigger.

Ajuste de la escala vertical (V/div)

Empieza con una escala vertical amplia, como 5 V/div, para asegurarte de que la señal entre en pantalla aunque no conozcas su amplitud. Luego reduce gradualmente el valor hasta que la señal ocupe entre dos y cuatro divisiones de altura. Si la señal se sale de la pantalla por arriba o por abajo, la escala es demasiado pequeña y debes aumentarla. Si ocupa solo medio cuadrado, la escala es demasiado grande y pierdes resolución en la lectura.

Ajuste de la base de tiempo (tiempo/div)

La base de tiempo define cuántos ciclos de la señal ves en pantalla a la vez. Para empezar, busca ver entre dos y tres ciclos completos: eso te da suficiente contexto sobre la señal sin comprimir tanto la imagen que pierdas detalle. Si la frecuencia de la señal es desconocida, empieza con 1 ms/div y ajusta en ambas direcciones hasta encontrar una visualización cómoda donde los ciclos sean claramente distinguibles.

Configuración del trigger para estabilizar la señal

Si la señal se mueve o parece que «corre» horizontalmente, el trigger no está bien configurado. Asegúrate de que la fuente del trigger esté en el canal que estás midiendo (CH1 si usas el canal uno). Luego ajusta el nivel de trigger girando la perilla hasta que la línea de nivel (una pequeña marca en la pantalla) quede dentro del rango de oscilación de la señal. Cuando el nivel de trigger está bien ajustado, la señal se detiene visualmente y aparece estable en pantalla.

¿Cómo leer las señales en la pantalla del osciloscopio?

Cuando la señal aparece estable en pantalla, llega el momento de interpretar lo que estás viendo. La lectura no requiere calcular nada de memoria: solo necesitas contar divisiones y multiplicar por la escala que configuraste. Todo lo que mides en un osciloscopio se deduce de dos parámetros: cuántas divisiones ocupa la señal en el eje Y y cuántas ocupa en el eje X.

¿Cómo medir el voltaje pico a pico?

El voltaje pico a pico es la distancia vertical total que recorre la señal desde su punto más bajo hasta su punto más alto. Para medirlo, cuenta cuántas divisiones hay entre el valle y el pico de la señal y multiplica ese número por el valor de la escala vertical. Si la señal ocupa 4 divisiones y la escala es 2 V/div, el voltaje pico a pico es 8 V. Este cálculo es directo y funciona para cualquier forma de onda visible en pantalla.

¿Cómo medir el período y calcular la frecuencia?

El período es el tiempo que tarda la señal en completar un ciclo completo. Para medirlo, identifica dos puntos equivalentes consecutivos de la señal, como dos cruces ascendentes por cero, y cuenta cuántas divisiones horizontales hay entre ellos. Multiplica ese número por la base de tiempo. Si el ciclo ocupa 4 divisiones y la base de tiempo es 0,5 ms/div, el período es 2 ms y la frecuencia es 500 Hz, ya que la frecuencia equivale a 1 dividido entre el período.

¿Cómo interpretar la forma de onda?

La forma de la señal te dice mucho sobre el componente o circuito que estás midiendo. Una señal senoidal limpia indica una fuente de alterna sin distorsión. Una señal cuadrada con flancos perfectamente verticales señala una señal digital en buen estado. Si la forma esperada aparece deformada, con picos irregulares o con ruido superpuesto, hay algún problema en el circuito que vale la pena investigar antes de continuar. Identificar la anomalía en pantalla es el primer paso para diagnosticar el fallo.

Mediciones prácticas con un osciloscopio

La teoría cobra sentido cuando realizas tus primeras mediciones reales. A continuación se describen tres situaciones habituales en el laboratorio que te ayudan a asentar los conceptos y a ganar confianza con el equipo. Practicar con señales conocidas, como las que genera un generador de funciones, es la forma más eficaz de aprender a interpretar lo que ves antes de enfrentarte a circuitos más complejos.

Medición de una señal senoidal

La señal senoidal es la más habitual en fuentes de alterna y en osciladores analógicos. Para medirla correctamente, ajusta la escala vertical para que el pico positivo y el pico negativo queden dentro de la pantalla con algo de margen. Luego ajusta la base de tiempo para ver dos ciclos completos. La señal senoidal bien configurada muestra una curva suave, simétrica respecto al eje horizontal y con ambos semiciclos de igual amplitud. Cualquier asimetría indica distorsión en el circuito.

Medición de una señal cuadrada y su ciclo de trabajo

Las señales cuadradas son propias de circuitos digitales, microcontroladores y señales PWM. Para medir el ciclo de trabajo, identifica cuánto tiempo de un período completo la señal permanece en nivel alto. Si la señal está en nivel alto durante 3 divisiones de 5 totales, el ciclo de trabajo es del 60 %. Esta medición es clave cuando trabajas con motores de corriente continua controlados por PWM o con modulación de brillo en LEDs, ya que el ciclo de trabajo define directamente la potencia entregada.

Detección de ruido y señales irregulares

El ruido eléctrico aparece como pequeñas oscilaciones irregulares que se superponen a la señal principal. Para analizarlo, reduce la escala vertical hasta que esas pequeñas variaciones sean visibles. Si el ruido desaparece al desconectar una parte del circuito, puedes identificar qué sección lo genera. En ocasiones, el ruido tiene su origen en una masa mal conectada, en un cable de sonda demasiado largo o en interferencias de otros circuitos cercanos. También puedes aprender a leer un diagrama de circuito electrónico para anticipar dónde puede aparecer ruido antes de medir.

Errores comunes al usar un osciloscopio

Cuando te acercas por primera vez a un osciloscopio, hay errores que casi todo el mundo comete. Conocerlos de antemano te ahorra frustraciones y mediciones incorrectas que llevan a conclusiones equivocadas sobre el circuito. La mayoría de estos errores no tienen que ver con el circuito, sino con la configuración del propio equipo.

• No compensar la sonda: medir sin haber ajustado la compensación produce señales cuadradas con bordes redondeados o con picos, lo que distorsiona cualquier lectura de frecuencia o tiempo de subida.
• Escala vertical demasiado pequeña: si la señal se sale de la pantalla, el osciloscopio recorta los picos y el voltaje medido será menor que el real.
• Trigger mal configurado: dejar el trigger en modo automático cuando la señal es de baja frecuencia o muy irregular provoca una imagen que se mueve y resulta ilegible.
• Confundir la atenuación de la sonda: si la sonda está en ×10 pero el canal del osciloscopio está configurado en ×1, todas las lecturas de voltaje serán diez veces menores que el valor real.
• Cable de tierra demasiado largo: aumenta la inductancia del circuito de medición y puede introducir oscilaciones falsas, especialmente con señales de alta frecuencia.
• Medir el punto incorrecto: conectar la tierra de la sonda en un nodo que no es la referencia del circuito genera bucles de masa y lecturas completamente erróneas.

Si ya tienes experiencia usando instrumentos básicos como un multímetro, muchos de estos conceptos te resultarán familiares. Puedes ampliar tu base de conocimientos aprendiendo a usar un multímetro para medir voltaje y entender cómo ambos instrumentos se complementan a la hora de diagnosticar un circuito. También resulta muy útil combinar estas habilidades con algunos proyectos básicos de electrónica para principiantes, donde puedes practicar todas las mediciones en un entorno controlado y sin riesgo.

Preguntas frecuentes

¿Cuál es la diferencia entre un osciloscopio y un multímetro?

Un multímetro mide valores puntuales de voltaje, corriente o resistencia y te devuelve un número en pantalla. Un osciloscopio, en cambio, muestra cómo varía esa señal a lo largo del tiempo y te permite ver su forma de onda completa. Son herramientas complementarias: el multímetro es más rápido para verificar niveles estáticos, mientras que el osciloscopio resulta imprescindible cuando necesitas analizar señales dinámicas, detectar ruido, medir frecuencia o comparar dos señales simultáneamente.

¿Para qué sirve el trigger en un osciloscopio?

El trigger sincroniza el inicio del barrido horizontal con un punto concreto de la señal, lo que produce una imagen estable en pantalla en lugar de una que corre continuamente. Sin trigger, cada barrido comenzaría en un instante diferente del ciclo, y las sucesivas trazas se superpondrían desplazadas unas respecto a otras, haciendo imposible leer la señal. El nivel de trigger define el voltaje exacto al que debe llegar la señal para que el osciloscopio empiece a dibujar.

¿Cómo sé si mi sonda está bien compensada?

Conecta la sonda al terminal de calibración del osciloscopio, que genera una señal cuadrada de referencia. Observa la forma de onda en pantalla: si los bordes superiores e inferiores son planos y los flancos son verticales, la compensación es correcta. Si los bordes aparecen redondeados, la sonda está subcompensada; si aparecen con un pico pronunciado antes de estabilizarse, está sobrecompensada. En ambos casos, gira el tornillo de ajuste situado en el cuerpo de la sonda hasta que la onda cuadrada sea perfecta.

¿Qué significa voltios por división en un osciloscopio?

Voltios por división (V/div) es la escala del eje vertical de la pantalla. Indica cuántos voltios representa cada cuadrado de la cuadrícula. Si configuras 0,5 V/div y la señal ocupa cuatro divisiones de altura, el voltaje pico a pico es de 2 V. Elegir el valor correcto de V/div hace que la señal ocupe la mayor parte de la pantalla sin salirse, lo que mejora la resolución de las lecturas y reduce el error de estimación visual.

¿Puedo usar un osciloscopio sin conocimientos previos de electrónica?

Sí, aunque tener nociones básicas sobre voltaje, corriente y señales eléctricas facilita enormemente la interpretación de lo que ves en pantalla. Con comprender qué representan los ejes, cómo funciona el trigger y qué significan los controles de escala, puedes realizar tus primeras mediciones sin problemas. Si te interesa la ingeniería electrónica y estás dando tus primeros pasos, el osciloscopio es uno de los instrumentos que más rápido amplía tu comprensión práctica de los circuitos.

¿Qué es el ciclo de trabajo de una señal cuadrada?

El ciclo de trabajo, conocido en inglés como duty cycle, es el porcentaje del período total durante el cual la señal cuadrada se mantiene en nivel alto. Se calcula dividiendo el tiempo en nivel alto entre el período completo y multiplicando por cien. Un ciclo de trabajo del 50 % significa que la señal está en nivel alto exactamente la mitad del tiempo. Este parámetro es determinante en aplicaciones de control de potencia, como la regulación de velocidad de motores o la modulación de brillo en LEDs.

¿Cuántos canales necesito en un osciloscopio para principiantes?

Para empezar, un osciloscopio de dos canales es suficiente y cubre prácticamente todas las necesidades de quien aprende electrónica. Con dos canales puedes medir simultáneamente la señal de entrada y la de salida de un circuito, comparar formas de onda y calcular desfases. Los osciloscopios de cuatro canales son más útiles en etapas avanzadas, cuando trabajas con buses de comunicación como I²C o SPI que requieren monitorizar varias líneas al mismo tiempo.

Conclusión

Usar un osciloscopio deja de ser intimidante en cuanto entiendes la lógica que hay detrás de sus controles. La pantalla, los ejes, la escala vertical, la base de tiempo y el trigger no son elementos independientes: trabajan juntos para darte una imagen precisa de lo que ocurre en tu circuito. Una vez que cada uno de esos conceptos encaja en su lugar, el equipo pasa de ser un objeto desconocido a convertirse en una extensión natural de tu forma de trabajar.

Los pasos que has recorrido aquí, desde compensar la sonda hasta leer el período directamente en la cuadrícula, forman la base práctica que necesitas para afrontar cualquier medición. Aplícalos en orden, sin saltarte la compensación de la sonda ni el ajuste del trigger, y verás cómo tus lecturas ganan en consistencia y fiabilidad desde la primera sesión.

El osciloscopio es solo el comienzo de un camino más amplio dentro de la medición electrónica. En este sitio web encontrarás más contenidos que te ayudarán a seguir avanzando, desde el análisis de circuitos hasta el manejo de otros instrumentos de laboratorio, siempre con el mismo enfoque claro y práctico que te ha acompañado hasta aquí.
