¿Cómo leer un diagrama de circuito electrónico?

¿Qué es un diagrama de circuito electrónico?

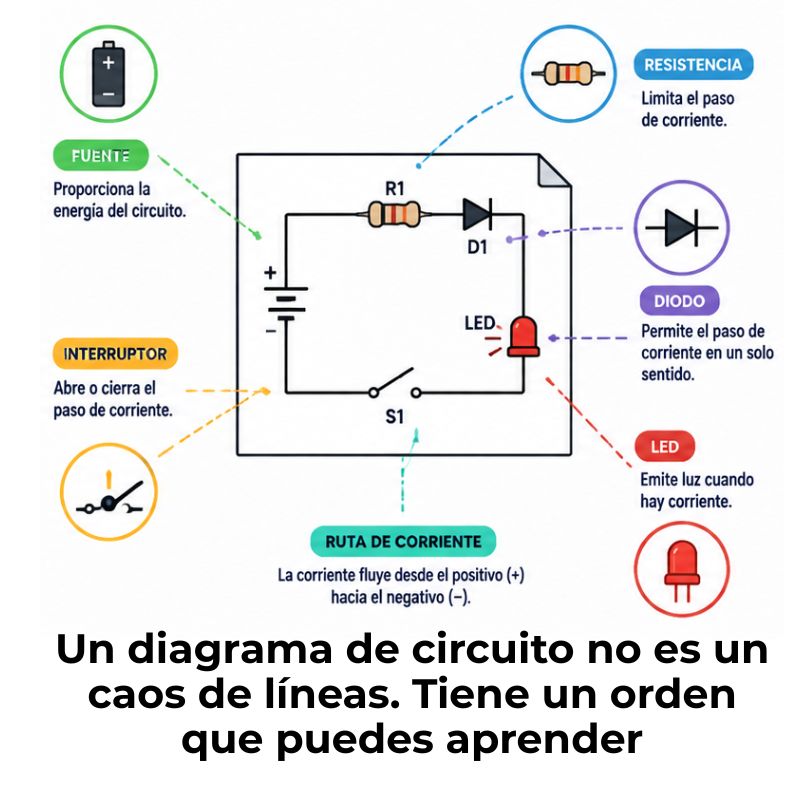

Un diagrama de circuito electrónico es una representación gráfica y simbólica de un circuito real. En lugar de dibujar los componentes tal como lucen físicamente, utiliza símbolos estandarizados que cualquier técnico o ingeniero puede reconocer, sin importar el idioma o el país. Las líneas que conectan esos símbolos indican el camino que sigue la corriente eléctrica a través del circuito.

Piensa en él como un plano de arquitectura: no muestra los ladrillos ni el cemento, sino la estructura lógica del edificio. De la misma forma, un diagrama electrónico no muestra el aspecto real de los componentes, sino cómo se relacionan entre sí para cumplir una función eléctrica concreta. Eso lo hace universal y extremadamente eficiente como herramienta de comunicación técnica.

Diferencia entre diagrama esquemático y diagrama de cableado

Dentro de los diagramas de circuito existen dos tipos principales que conviene distinguir desde el principio. El diagrama esquemático muestra los componentes con sus símbolos normalizados y se centra en la relación lógica entre ellos, sin preocuparse por su posición física real. Es el más común en electrónica y el que verás en hojas de datos, manuales de reparación y proyectos de diseño.

El diagrama de cableado, en cambio, muestra la disposición física de los componentes tal como aparecerían sobre una placa o en una instalación real. Es útil para el montaje y la verificación visual, pero resulta más difícil de analizar funcionalmente. Para aprender a leer circuitos, el esquemático es tu punto de partida obligatorio.

¿Para qué sirve saber leer un diagrama de circuito?

Leer un diagrama de circuito electrónico es una habilidad práctica con aplicaciones concretas y cotidianas. Te permite entender cómo funciona internamente cualquier dispositivo electrónico, desde un cargador de móvil hasta un amplificador de audio. Sin esa capacidad, cualquier tarea de análisis, reparación o diseño se convierte en un proceso a ciegas.

• Diagnóstico de fallas: Localizar el componente averiado dentro de un circuito sin necesidad de desarmarlo completamente.
• Diseño de nuevos circuitos: Plasmar una idea eléctrica en un esquema antes de construirla físicamente, ahorrando tiempo y materiales.
• Verificación de proyectos: Comparar el esquema original con el circuito montado para detectar errores de conexión.
• Comunicación técnica: Compartir información precisa con otros ingenieros o técnicos sin ambigüedades ni malentendidos.
• Aprendizaje acelerado: Entender el comportamiento de circuitos complejos analizando su representación simbólica antes de construirlos.

Símbolos fundamentales que debes reconocer

Los símbolos son el vocabulario del diagrama. Sin conocerlos, no puedes avanzar. Cada componente electrónico tiene una representación gráfica específica que, una vez memorizada, te permite leer cualquier esquema de forma fluida. No es necesario aprendérselos todos de golpe: con los más frecuentes ya puedes interpretar la mayoría de los circuitos básicos y de complejidad media.

Componentes pasivos: resistencias, condensadores e inductores

Los componentes pasivos son aquellos que no generan energía por sí mismos: la consumen, almacenan o disipan. La resistencia es el componente más frecuente en cualquier esquema. Se representa con un zigzag en la norma americana (ANSI) o con un rectángulo en la norma europea (IEC), y su función es limitar la cantidad de corriente que circula por esa rama del circuito. Siempre lleva una etiqueta como R1, R2 o R3 junto a su valor en ohmios.

El condensador aparece como dos líneas paralelas y su misión es almacenar carga eléctrica de forma temporal. Si una de esas líneas tiene forma curva, el condensador es polarizado (electrolítico), lo que significa que tiene un terminal positivo y uno negativo que debes respetar al conectarlo. El inductor, representado como una serie de semicírculos o espiras, acumula energía en forma de campo magnético y se identifica con la letra L.

Componentes activos: diodos, transistores y circuitos integrados

Los componentes activos controlan el flujo de corriente de forma dinámica. El diodo se dibuja como un triángulo apuntando hacia una línea vertical: la corriente solo puede avanzar en la dirección que señala el triángulo, no en sentido contrario. Cuando el diodo tiene flechas saliendo hacia los lados, se trata de un LED, es decir, un diodo que emite luz al conducir. Ambos se etiquetan con la letra D.

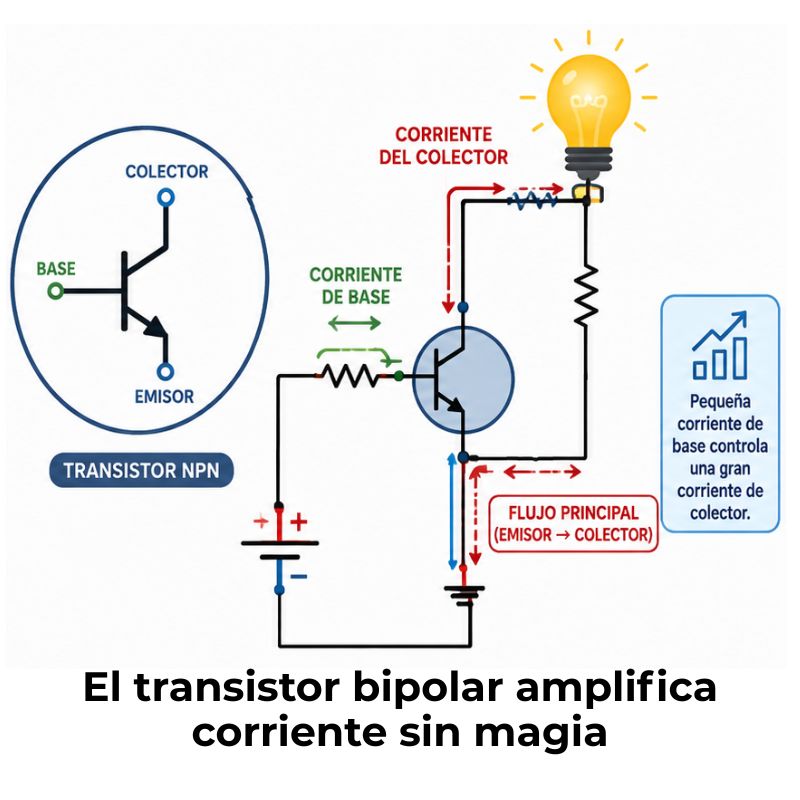

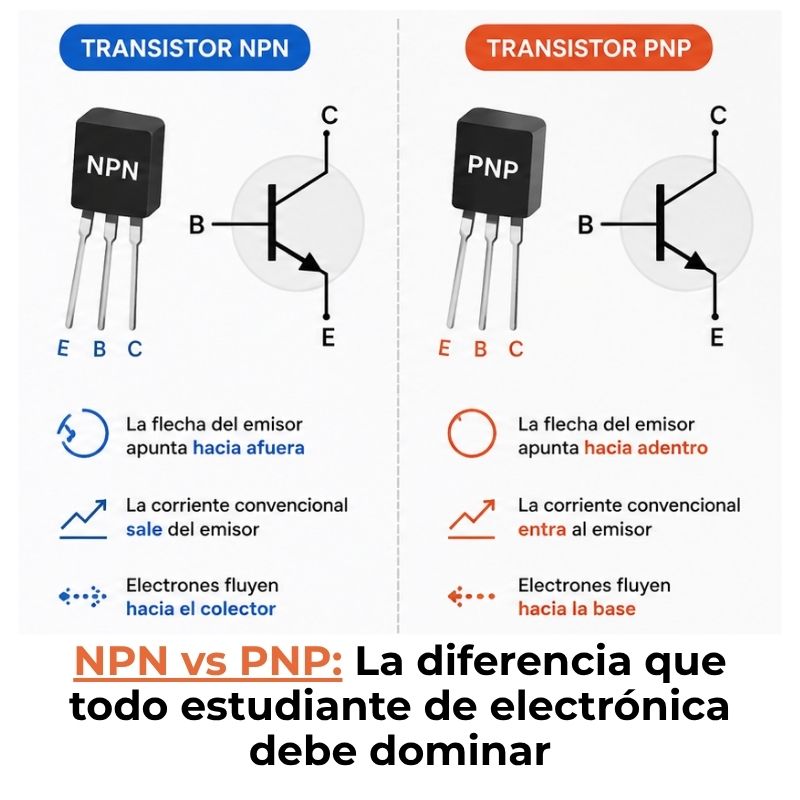

El transistor es más complejo visualmente, pero sigue una lógica clara. Tiene tres terminales: base, colector y emisor. La flecha en el emisor indica el tipo de transistor: si apunta hacia afuera, es NPN; si apunta hacia adentro, PNP. Los circuitos integrados, por su parte, se dibujan como rectángulos con múltiples pines etiquetados numéricamente, y representan funciones completas encapsuladas en un solo componente.

Símbolos de fuente, tierra y nodos de conexión

La fuente de alimentación aparece en casi todos los esquemas. En corriente continua (DC) se representa con líneas de distinto grosor o longitud alternadas: la línea más larga es el polo positivo y la más corta, el negativo. La tierra o GND es el punto de referencia de voltaje cero del circuito y se simboliza con líneas horizontales decrecientes apiladas. Todo voltaje del esquema se mide respecto a ese punto.

Los nodos son los puntos donde se unen tres o más conductores. Un punto negro relleno sobre una intersección de líneas indica conexión eléctrica real. Si dos líneas se cruzan sin ese punto, los conductores no están conectados: solo se cruzan visualmente. Esta distinción es crítica y uno de los errores más comunes entre quienes leen diagramas por primera vez.

Normas internacionales: IEC y ANSI

Al leer un diagrama de circuito electrónico, lo primero que debes identificar es el estándar bajo el que fue creado. No todos los diagramas usan los mismos símbolos, porque existen dos normas principales que definen cómo se representan los componentes. Conocer cuál norma aplica te evita confusiones desde el principio y te permite interpretar correctamente cada símbolo que encuentres en el esquema.

Antes de analizar cualquier diagrama, revisa siempre la leyenda o el cajetín del plano: allí se indica qué estándar se aplicó. En España y gran parte de Latinoamérica predomina la norma IEC. En contextos industriales con equipos de origen estadounidense es frecuente encontrar ANSI. Ambas representan exactamente el mismo circuito; solo cambian las formas de los símbolos.

¿Cómo se lee un diagrama de circuito paso a paso?

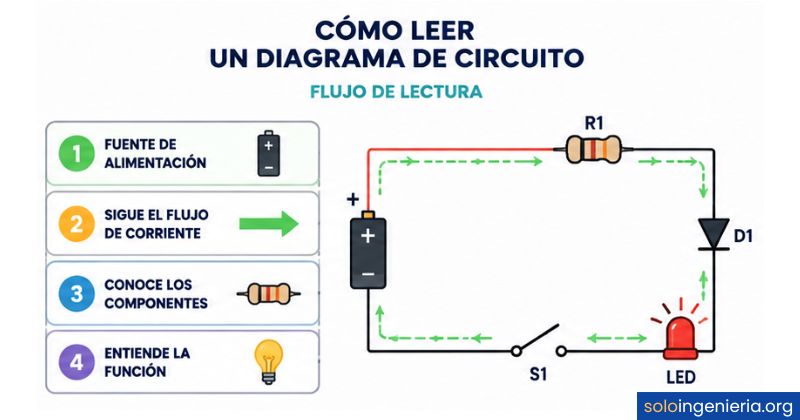

Leer un diagrama de circuito electrónico no consiste en entenderlo todo a la vez. El proceso correcto es secuencial: partes de la fuente de energía, identificas los componentes, sigues el camino de la corriente y, al final, comprendes qué hace el circuito como conjunto. Cada paso reduce la complejidad aparente del esquema y te acerca a una lectura completa y precisa.

Paso 1 — Identifica la fuente de alimentación

Antes de analizar cualquier otro elemento del diagrama, localiza la fuente de energía. Todo circuito necesita una fuente que suministre la energía para que los componentes funcionen. En un esquema de corriente continua (DC), como los de baterías o fuentes reguladas, verás el símbolo de la batería o una etiqueta como VCC, V+ o Vdd. En esquemas de corriente alterna (AC), aparecerá el símbolo de una onda senoidal dentro de un círculo.

Identifica también el símbolo de tierra (GND), porque entre la fuente positiva y la tierra se genera la diferencia de voltaje que alimenta todo el circuito. Saber el voltaje de trabajo del esquema te permite entender qué componentes son adecuados y cuáles podrían dañarse si se aplica una tensión diferente. Este dato casi siempre está anotado junto al símbolo de la fuente.

Paso 2 — Reconoce los componentes y sus etiquetas

Con la fuente localizada, recorre el diagrama e identifica cada símbolo. Cada componente tiene dos datos asociados: su etiqueta alfanumérica (R1, C2, D3, Q1) y su valor o referencia técnica (por ejemplo, 10 kΩ para una resistencia o 100 µF para un condensador). La etiqueta te dice de qué tipo de componente se trata, el valor, sus características eléctricas específicas.

Si encuentras un símbolo que no reconoces, consulta la leyenda del propio diagrama o una tabla de símbolos del estándar correspondiente (IEC o ANSI). No avances en el análisis sin identificar todos los componentes: un símbolo mal interpretado puede llevar a conclusiones incorrectas sobre el comportamiento del circuito completo.

Paso 3 — Sigue el flujo de corriente

Una vez identificados los componentes, traza mentalmente el camino que sigue la corriente. Por convención, la corriente convencional fluye desde el terminal positivo de la fuente hacia el terminal negativo o tierra, pasando por todos los componentes del circuito. En la práctica, sigue las líneas del esquema desde el polo positivo y ve anotando qué componente atraviesa la corriente en cada tramo.

Cuando las líneas se dividen, el circuito tiene ramas en paralelo: la corriente se reparte entre ellas. Cuando los componentes se encadenan sin divisiones, están en serie. Distinguir entre conexiones en serie y en paralelo es clave para entender cómo se distribuyen la tensión y la corriente en cada parte del esquema. Esta distinción cambia completamente el comportamiento eléctrico del conjunto.

Paso 4 — Interpreta los nodos y las conexiones

Los nodos son los puntos de unión entre conductores. Un punto negro relleno en la intersección de dos o más líneas indica que esos conductores están eléctricamente conectados. Si las líneas simplemente se cruzan sin ese punto, no hay conexión: son conductores que se dibujan en el mismo plano por necesidad gráfica, pero que no se tocan en el circuito real. Confundir estos dos casos es el error más frecuente al leer diagramas.

Además de los nodos de unión, fíjate en los puntos de conexión etiquetados (como TP1, J1 o conectores), que indican terminales de entrada y salida del circuito. Estos puntos son la interfaz del esquema con el mundo exterior: por ahí entran las señales de entrada o salen las señales de salida del sistema electrónico que estás analizando.

Paso 5 — Analiza la función general del circuito

Con toda la información anterior recopilada, es momento de interpretar qué hace el circuito como conjunto. Pregúntate qué ocurre con la señal o la energía desde que entra al circuito hasta que sale: ¿se amplifica? ¿Se filtra una frecuencia específica? ¿Se rectifica para convertir AC en DC? ¿Se conmuta para encender o apagar algo? La respuesta define la función del circuito.

Para llegar a esa respuesta, analiza los bloques funcionales del esquema. Muchos circuitos se dividen en etapas: entrada, procesamiento y salida. Identificar cada etapa por separado simplifica enormemente el análisis, porque reduce un circuito complejo en partes más pequeñas y manejables, cada una con una función específica que puedes entender de forma independiente antes de ver el conjunto.

Errores frecuentes al interpretar un esquema

Incluso con los fundamentos claros, hay errores que aparecen con mucha frecuencia cuando alguien empieza a leer diagramas de circuito electrónico. Reconocerlos antes de caer en ellos te ahorra tiempo y evita conclusiones equivocadas sobre el funcionamiento del circuito.

Uno de los errores menos intuitivos es asumir que un circuito con muchos componentes es necesariamente complejo de leer. La cantidad de componentes no determina la dificultad: la determina el tipo de conexiones y la claridad del diagrama. Un esquema bien trazado con veinte componentes puede ser más sencillo de seguir que uno mal dibujado con cinco.

Herramientas para practicar la lectura de diagramas

La teoría se asienta con la práctica. Afortunadamente, existen herramientas digitales gratuitas que te permiten visualizar, simular y construir diagramas de circuito electrónico desde cualquier dispositivo, sin necesidad de componentes físicos. Practicar con ellas acelera significativamente el proceso de aprendizaje.

• Tinkercad Circuits: Plataforma gratuita y online de Autodesk que permite simular circuitos con componentes virtuales. Ideal para principiantes porque muestra en tiempo real cómo reacciona el circuito.
• KiCad: Software de código abierto para diseño de esquemas y placas de circuito impreso. Ampliamente utilizado en el ámbito profesional y con una comunidad activa que ofrece bibliotecas de componentes.
• EasyEDA: Editor de esquemas online, compatible con ANSI, que incluye simulación y acceso directo a hojas de datos de componentes. Muy práctico para analizar circuitos reales de proyectos publicados.
• Falstad Circuit Simulator: Simulador online gratuito que muestra el flujo de corriente animado sobre el propio esquema, lo que facilita enormemente la comprensión del comportamiento del circuito.
• LTspice: Simulador profesional y gratuito de Analog Devices, muy usado en ingeniería para analizar el comportamiento de circuitos analógicos con precisión.

Más allá de los simuladores, la mejor práctica es tomar diagramas reales de dispositivos cotidianos (un cargador USB, un amplificador de audio, una fuente de alimentación) y analizarlos siguiendo el método de los cinco pasos. Leer diagramas reales expone a situaciones que los ejercicios de ejemplo no reproducen: símbolos poco comunes, circuitos con múltiples etapas y esquemas que requieren aplicar el conocimiento de forma contextual. Una práctica muy completa pasa también por entender conceptos como el diseño de placas electrónicas, donde los diagramas esquemáticos se traducen en layouts físicos reales sobre PCB.

Si tu interés va más allá de la lectura y quieres profundizar en el campo, una parte natural del recorrido formativo es conocer la ingeniería electrónica como disciplina, donde la interpretación de diagramas es solo el punto de partida de un conjunto de conocimientos mucho más amplio.

Preguntas frecuentes

¿Cuál es la diferencia entre un diagrama eléctrico y uno electrónico?

Un diagrama eléctrico representa instalaciones físicas como cables, interruptores, enchufes y lámparas: muestra dónde están los elementos y cómo se distribuye la energía en un edificio o instalación. Un diagrama electrónico, en cambio, muestra la relación lógica y funcional entre componentes como resistencias, transistores, diodos y condensadores dentro de un circuito. La diferencia principal está en el propósito: el eléctrico describe la infraestructura de distribución de energía; el electrónico, el comportamiento de un circuito de procesamiento de señales o control.

¿Qué significan las letras R, C, L y Q en un diagrama?

Son las etiquetas estándar que identifican el tipo de componente dentro del diagrama. La letra R corresponde a resistencia; C, a condensador (del inglés capacitor); L, a inductor o bobina; y Q, a transistor (tanto BJT como MOSFET). A cada letra se le añade un número que diferencia los componentes del mismo tipo: R1, R2, C1, C3 y así sucesivamente. Junto a la etiqueta siempre aparece el valor eléctrico del componente, como 4,7 kΩ para una resistencia o 10 µF para un condensador.

¿Cómo se indica la polaridad en un diagrama de circuito?

La polaridad se indica con los signos + y − junto al componente o mediante diferencias visuales en su símbolo. En los condensadores electrolíticos, una de las dos líneas paralelas tiene forma curva: esa línea curva representa el terminal negativo (cátodo). En los diodos, el triángulo del símbolo apunta en la dirección del flujo convencional de corriente, y la línea vertical al final del triángulo representa el cátodo (terminal negativo). En las fuentes de alimentación, la línea más larga es siempre el polo positivo y la más corta, el negativo.

¿Qué es un nodo en un diagrama electrónico?

Un nodo es un punto del diagrama donde se unen dos o más conductores, creando una conexión eléctrica entre ellos. Se representa visualmente con un punto negro relleno sobre la intersección de las líneas. En ese punto, la corriente puede repartirse entre los conductores conectados. Es importante diferenciarlo de un cruce simple: cuando dos líneas se cruzan sin el punto negro, no hay conexión eléctrica entre ellas, aunque visualmente parezca que sí. Los nodos determinan la topología del circuito y son fundamentales para analizar la distribución de corriente y voltaje.

¿Qué es la tierra o GND en un circuito electrónico?

La tierra, referenciada como GND (del inglés ground), es el punto de referencia de voltaje cero del circuito. Todos los voltajes del esquema se miden con respecto a ese punto. No necesariamente está conectada a la tierra física de una instalación eléctrica: en circuitos electrónicos, es simplemente el nodo común de referencia. Su símbolo son tres líneas horizontales paralelas de longitud decreciente apiladas verticalmente. Cuando ves GND en distintos puntos del diagrama, todos están eléctricamente unidos, aunque no haya una línea que los conecte visualmente.

¿Se puede leer un diagrama sin saber electrónica?

Puedes aprender a identificar los símbolos y seguir el flujo de corriente sin conocimientos previos profundos de electrónica. Sin embargo, para interpretar qué hace realmente el circuito — si amplifica, filtra o rectifica —, necesitas al menos nociones básicas de cómo se comportan los componentes. La lectura estructural del diagrama (reconocer símbolos, seguir líneas, identificar nodos) es accesible desde cero. La comprensión funcional requiere avanzar progresivamente en el aprendizaje de la electrónica, lo que pasa por entender también cómo probar un diodo con multímetro y verificar el comportamiento real de los componentes.

¿Qué programas se usan para crear diagramas de circuitos?

Los más utilizados son KiCad (gratuito y de código abierto), EasyEDA (online y gratuito), Altium Designer (profesional y de pago), Eagle (con versión gratuita para proyectos personales) y LTspice (gratuito, especializado en simulación analógica). Para educación y primeros proyectos, Tinkercad Circuits y Falstad Circuit Simulator son opciones online accesibles sin instalación. La elección depende del nivel del usuario, el tipo de circuito y si se necesita solo visualizar el esquema o también simular su comportamiento eléctrico.

Conclusión

Leer un diagrama de circuito electrónico es una habilidad que se construye paso a paso: primero reconociendo los símbolos, luego siguiendo el flujo de corriente y, finalmente, interpretando la función del circuito como un conjunto. No es un conocimiento reservado a expertos, sino una herramienta que cualquier persona con curiosidad y el método adecuado puede desarrollar desde el principio.

A partir de lo que has visto, puedes empezar aplicando el proceso de los cinco pasos con diagramas sencillos: localiza la fuente, identifica los componentes por sus etiquetas, sigue las líneas desde el polo positivo hasta la tierra, diferencia los nodos de los simples cruces y pregúntate qué función cumple el circuito. Con cada esquema que analices, esa secuencia se vuelve más natural y rápida.

Si quieres seguir avanzando en este campo, en este sitio web encontrarás más contenido sobre electrónica práctica que complementa lo que has aprendido aquí. Cada nuevo concepto que incorpores te dará más confianza para enfrentarte a circuitos cada vez más complejos y entender qué hay detrás de los dispositivos electrónicos que usas cada día.
