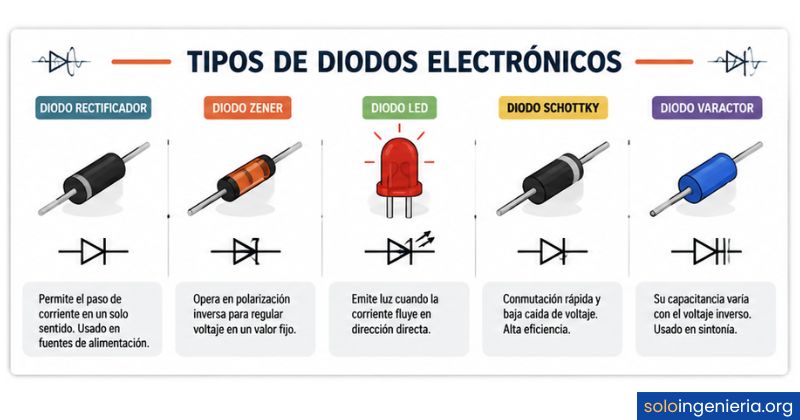

Tipos de diodos electrónicos: Clasificación y usos

¿Qué es un diodo electrónico y cómo funciona?

Un diodo es un componente semiconductor de dos terminales cuya función principal es permitir el flujo de corriente en una sola dirección y bloquearlo en la dirección opuesta. Esta característica lo convierte en uno de los elementos más usados dentro de cualquier circuito electrónico, desde los más simples hasta los más complejos. Sus dos terminales reciben el nombre de ánodo (terminal positivo) y cátodo (terminal negativo), y la corriente solo circula de forma efectiva del ánodo hacia el cátodo.

Los diodos se fabrican principalmente con materiales semiconductores como el silicio, el germanio y el arseniuro de galio. Cada material le confiere propiedades eléctricas distintas al componente, como la tensión de umbral necesaria para que el diodo comience a conducir. En el silicio, ese umbral ronda los 0,6–0,7 V, mientras que en el germanio baja hasta los 0,2–0,3 V, lo que influye directamente en la aplicación para la que resulta más adecuado cada uno.

Estructura interna: la unión PN

La unión PN es el corazón de cualquier diodo. Se forma al unir dos capas de semiconductor: una de tipo P, que tiene escasez de electrones (o abundancia de «huecos»), y otra de tipo N, que tiene un exceso de electrones. En la frontera entre ambas capas se crea una zona de agotamiento que actúa como una barrera natural al paso de la corriente. Esta barrera es la que el voltaje aplicado debe superar para que el diodo conduzca.

Polarización directa e inversa

Cuando el ánodo recibe un voltaje positivo respecto al cátodo, la barrera se reduce y la corriente fluye: a esto se llama polarización directa. Cuando la polaridad se invierte, la barrera crece y el diodo bloquea la corriente: eso es la polarización inversa. Esta dualidad es la base de todas las funciones que realizan los distintos tipos de diodos electrónicos.

¿Cuántos tipos de diodos electrónicos existen?

Aunque todos los diodos comparten el principio de conducción unidireccional, existen al menos diez tipos bien diferenciados, cada uno optimizado para una función que los demás no pueden cumplir con la misma eficiencia. La diferencia entre ellos radica en el material semiconductor utilizado, la estructura interna de la unión, el nivel de dopado y el régimen de operación para el que fueron diseñados. Conocer esta clasificación permite elegir el componente correcto para cada aplicación.

Diodo rectificador

El diodo rectificador es el tipo más común y el punto de partida para entender los diodos en general. Su función principal es convertir corriente alterna (CA) en corriente continua (CC), bloqueando los semiciclos negativos de la señal y dejando pasar solo los positivos. Está presente en casi todos los adaptadores de corriente, cargadores y fuentes de alimentación que alimentan dispositivos electrónicos de uso diario.

Características y aplicaciones del diodo rectificador

Este tipo de diodo se fabrica principalmente con silicio y tiene una caída de voltaje en polarización directa de aproximadamente 0,7 V. Su estructura de unión PN tiene una capa de unión grande, lo que le permite manejar corrientes más altas sin limitaciones significativas. Por eso se usa en puentes rectificadores, circuitos de alimentación regulada y etapas de conversión de potencia donde se necesita transformar CA en CC de forma estable y continua.

Diodo Zener

El diodo Zener es uno de los tipos más importantes dentro de la clasificación de diodos electrónicos. A diferencia del rectificador, está diseñado para operar en la región de ruptura inversa de forma controlada y sin dañarse. Esto significa que, al superar un voltaje específico llamado «voltaje Zener», el componente permite que la corriente fluya en sentido inverso manteniendo ese voltaje prácticamente constante. Esa propiedad lo hace ideal como regulador de tensión.

¿Cómo regula el voltaje el diodo Zener?

Cuando el voltaje de entrada sube por encima del valor Zener, el componente conduce en inverso y deriva el exceso de corriente, impidiendo que la tensión en la carga aumente. El voltaje en bornes permanece estable aunque la entrada varíe, lo que lo convierte en una referencia de voltaje muy confiable y económica. Los valores típicos de voltaje Zener van desde los 2,4 V hasta los 200 V, dependiendo del encapsulado y el nivel de dopado del semiconductor utilizado.

Diodo Schottky

El diodo Schottky tiene una diferencia estructural que lo distingue de todos los demás: su unión no es PN, sino una unión metal-semiconductor. Esta configuración elimina los portadores de carga minoritarios de la ecuación, lo que le permite conmutar a velocidades muy superiores a las de un diodo convencional. Su tensión de umbral también es significativamente menor, rondando los 0,15–0,45 V dependiendo del diseño.

Ventajas del diodo Schottky frente al rectificador convencional

La baja caída de voltaje y la velocidad de conmutación del Schottky lo hacen especialmente valioso en fuentes de alimentación conmutadas, circuitos de RF y aplicaciones digitales de alta frecuencia. En una fuente conmutada, por ejemplo, la diferencia de 0,3 V frente a los 0,7 V del rectificador de silicio puede representar una mejora notable en la eficiencia energética del sistema. Ese ahorro cobra más importancia cuanto mayor es la corriente que maneja el circuito.

Diodo LED (emisor de luz)

El diodo LED (Light Emitting Diode) es, probablemente, el tipo de diodo más reconocible a simple vista. Su función no es rectificar ni regular: convierte energía eléctrica directamente en luz mediante un proceso llamado electroluminiscencia. Cuando se aplica polarización directa, los electrones y los huecos de las capas P y N se recombinan en la unión, liberando energía en forma de fotones cuya longitud de onda —y, por tanto, su color— depende del material semiconductor empleado.

Principio de electroluminiscencia

El color de la luz emitida por un LED está determinado por la brecha de energía del semiconductor, no por filtros externos. Los LEDs de arseniuro de galio emiten en el infrarrojo, los de nitruro de galio en el azul y el verde, y la combinación de LEDs azules con revestimientos de fósforo genera la luz blanca que hoy ilumina hogares, pantallas y señales viales. Esto hace del LED un componente con aplicaciones que van mucho más allá de los simples indicadores de encendido.

Fotodiodo

El fotodiodo es, en cierta manera, el opuesto funcional del LED. En lugar de emitir luz al recibir corriente, genera una señal eléctrica cuando recibe luz. Funciona en polarización inversa: al incidir fotones sobre la unión PN, se crean pares electrón-hueco adicionales que producen una pequeña corriente proporcional a la intensidad luminosa recibida. Esta corriente puede medirse y usarse para detectar, medir o responder ante variaciones de luz en el entorno.

Diferencia entre fotodiodo y LED

Aunque ambos comparten la unión PN, su operación es opuesta: el LED convierte electricidad en luz (electroluminiscencia), mientras que el fotodiodo convierte luz en electricidad (efecto fotovoltaico). Los fotodiodos se usan en lectores de código de barras, sensores de luminosidad, cámaras digitales, fibra óptica y paneles solares, donde la capacidad de responder a variaciones de luz con precisión y velocidad es determinante para el correcto funcionamiento del sistema.

Diodo varactor (varicap)

El diodo varactor, también conocido como varicap o diodo de capacitancia variable, explota una propiedad de la unión PN que los demás tipos ignoran. Cuando se polariza en inverso, la zona de agotamiento actúa como un condensador cuya capacitancia varía según el voltaje aplicado. Al aumentar el voltaje inverso, la zona de agotamiento se amplía y la capacitancia disminuye; al reducirlo, la capacitancia aumenta. Este comportamiento lo convierte en un condensador electrónicamente ajustable sin partes mecánicas.

Aplicaciones en sintonización de frecuencia

La posibilidad de variar la capacitancia mediante voltaje hace del varactor el componente ideal para la sintonización electrónica de osciladores y filtros. En los sintonizadores de radio y televisión modernos, reemplaza a los condensadores variables mecánicos que antes se ajustaban físicamente con una rueda o perilla. Además, se usa en multiplicadores de frecuencia, osciladores controlados por voltaje (VCO) y moduladores de frecuencia, siendo un componente clave en los sistemas de comunicaciones inalámbricas.

Diodo túnel (diodo Esaki)

El diodo túnel —también llamado diodo Esaki, en honor a su inventor Leo Esaki— es uno de los componentes más singulares de la electrónica. Su comportamiento rompe con lo esperado en una unión PN convencional: en una región específica de su curva V-I, al aumentar el voltaje, la corriente disminuye, en lugar de aumentar. Este fenómeno se llama resistencia negativa y es consecuencia del efecto túnel cuántico, que permite a los electrones atravesar la barrera de potencial sin la energía suficiente para hacerlo clásicamente.

Resistencia negativa: qué es y por qué importa

La región de resistencia negativa hace del diodo túnel un componente valioso para osciladores de muy alta frecuencia, amplificadores de microondas y circuitos de conmutación ultrarrápida. Su voltaje de operación es especialmente bajo, lo que también lo hace relevante en contextos de bajo consumo. No es un componente de uso masivo —su fabricación es más compleja—, pero en aplicaciones de alta frecuencia donde se requiere velocidad extrema, no tiene competidor directo dentro de su categoría de tamaño y potencia.

Diodo PIN

El diodo PIN toma su nombre de su estructura: una capa semiconductora intrínseca (I) sin dopar se intercala entre la zona P y la zona N. Esta capa adicional amplía la zona de agotamiento, lo que reduce la capacitancia de la unión y mejora notablemente el rendimiento a frecuencias elevadas. A diferencia de los diodos convencionales, el PIN no se usa principalmente para rectificar, sino para conmutar señales de alta frecuencia con muy poca distorsión.

Usos del diodo PIN en radiofrecuencia

En aplicaciones de radiofrecuencia y microondas, el diodo PIN actúa como un interruptor controlado por corriente continua: con corriente directa, el componente conduce y deja pasar la señal de RF; sin corriente, la bloquea. Esto lo hace ideal para atenuadores variables, conmutadores de antena, limitadores de potencia y sistemas de radar. También se usa en distribución de señal de televisión por cable, donde la precisión en la conmutación a alta frecuencia es un requisito no negociable.

Tabla comparativa de los tipos de diodos electrónicos

La siguiente tabla resume los principales tipos de diodos electrónicos con sus características más relevantes, para que puedas identificar rápidamente cuál se adapta mejor a cada situación. Comprender estos tipos de transistores electrónicos junto con los diodos te dará una visión más completa de cómo se combinan los semiconductores en los circuitos modernos.

Tipo de diodo	Principio de operación	Aplicación principal	Material típico
Rectificador	Conducción unidireccional PN	Fuentes de alimentación, AC→DC	Silicio
Zener	Ruptura inversa controlada	Regulación de voltaje	Silicio (alto dopado)
Schottky	Unión metal-semiconductor	Fuentes conmutadas, RF	Silicio + metal
LED	Electroluminiscencia	Iluminación, pantallas, indicadores	GaN, GaAs, InGaN
Fotodiodo	Efecto fotovoltaico	Sensores de luz, fibra óptica	Silicio, InGaAs
Varactor	Capacitancia variable por voltaje	Sintonización, VCO, FM	Silicio, GaAs
Túnel (Esaki)	Efecto túnel cuántico	Osciladores de microondas	Germanio, GaAs
PIN	Capa intrínseca entre P y N	Conmutación de RF, atenuadores	Silicio
Detector (baja señal)	Conducción PN a baja corriente	Demodulación AM, alta frecuencia	Germanio, silicio
Diodo láser	Emisión estimulada de fotones	Fibra óptica, lectores ópticos	InGaAsP, GaAlAs

Si quieres profundizar en otros componentes pasivos que trabajan junto a los diodos en los circuitos, los tipos de capacitores electrónicos son el siguiente paso natural para entender cómo se almacena y filtra la energía en una etapa de alimentación completa.

Preguntas frecuentes

¿Cuál es la diferencia entre un diodo rectificador y un diodo Zener?

El diodo rectificador está diseñado para operar en polarización directa y bloquear la corriente en sentido inverso: su función es convertir CA en CC. El diodo Zener, en cambio, opera deliberadamente en la región de ruptura inversa. Cuando el voltaje supera su valor Zener, conduce en inverso manteniendo ese voltaje constante en bornes, lo que lo convierte en un regulador de tensión. Usar uno donde corresponde el otro puede dañar el circuito o hacerlo inoperable.

¿Para qué sirve un diodo Schottky?

El diodo Schottky se usa cuando se necesita alta velocidad de conmutación y baja caída de voltaje en polarización directa. Su unión metal-semiconductor le permite trabajar sin portadores minoritarios, lo que elimina el tiempo de recuperación inversa que limita la velocidad de los diodos PN convencionales. Por eso es el componente elegido en fuentes de alimentación conmutadas, circuitos digitales rápidos y etapas de rectificación en aplicaciones de radiofrecuencia donde la eficiencia energética es prioritaria.

¿Qué diferencia hay entre un fotodiodo y un LED?

Ambos son diodos de unión PN, pero su función es opuesta. El LED convierte electricidad en luz cuando se polariza en directo: los portadores se recombinan y liberan fotones. El fotodiodo, en cambio, trabaja en polarización inversa y convierte la luz que recibe en una pequeña corriente eléctrica, mediante el efecto fotovoltaico. En pocas palabras, el LED emite y el fotodiodo detecta. Aunque el principio físico de la unión PN es el mismo, el diseño de cada uno está optimizado para su función específica.

¿Qué es la resistencia negativa en el diodo túnel?

La resistencia negativa es una propiedad en la que, al aumentar el voltaje aplicado sobre el diodo túnel, la corriente que circula disminuye, en lugar de aumentar como ocurre en cualquier resistencia convencional. Este comportamiento es consecuencia del efecto túnel cuántico: los electrones atraviesan la barrera de potencial sin necesitar la energía suficiente para superarla clásicamente. La región de resistencia negativa en la curva V-I es precisamente lo que hace útil al diodo túnel en osciladores de microondas y amplificadores de muy alta frecuencia.

¿Cuándo se usa un diodo PIN?

El diodo PIN se usa principalmente cuando se necesita conmutar o atenuar señales de alta frecuencia con mínima distorsión. Su capa intrínseca reduce la capacitancia de la unión, lo que mejora su comportamiento en rangos de radiofrecuencia y microondas. Resulta especialmente adecuado en conmutadores de antena, atenuadores variables, limitadores de potencia en sistemas de radar y distribución de señal de televisión por cable, donde un diodo convencional no podría mantener la integridad de la señal a esas frecuencias.

¿Qué es el diodo varactor y dónde se aplica?

El diodo varactor es un tipo de diodo que funciona como un condensador variable controlado eléctricamente. En polarización inversa, su capacitancia cambia según el voltaje aplicado: más voltaje equivale a menor capacitancia y viceversa. Se aplica en sintonizadores de radio y televisión para seleccionar frecuencias sin partes mecánicas, en osciladores controlados por voltaje (VCO), en moduladores de frecuencia y en multiplicadores de frecuencia, siendo un componente esencial en los sistemas modernos de comunicaciones inalámbricas.

¿Qué materiales se usan para fabricar diodos electrónicos?

Los materiales más comunes son el silicio, el germanio y los compuestos de arseniuro de galio (GaAs) y nitruro de galio (GaN). El silicio domina la fabricación por su estabilidad térmica y disponibilidad. El germanio, menos usado hoy, aparece en diodos detectores y de baja potencia por su menor tensión de umbral. El GaAs y el GaN se emplean en LEDs, diodos láser y componentes de alta frecuencia porque sus propiedades de brecha energética permiten emitir luz en rangos específicos y operar con mayor eficiencia a frecuencias elevadas.

Conclusión

Los diodos electrónicos son componentes que, bajo una apariencia sencilla, esconden una diversidad funcional sorprendente. Desde convertir corriente alterna en continua hasta emitir luz, detectar fotones o conmutar señales de microondas, cada tipo está diseñado para resolver un problema específico que los demás no pueden atender con la misma eficiencia. Conocer esa diversidad te permite ver los circuitos electrónicos con otra perspectiva.

Ya tienes en mente los diez tipos principales —rectificador, Zener, Schottky, LED, fotodiodo, varactor, túnel, PIN, detector y láser— con sus características clave y sus aplicaciones más representativas. Ahora puedes identificar cuál corresponde a cada situación, leer un esquema con más criterio y entender por qué un diseñador elige un componente concreto frente a los demás. Ese tipo de razonamiento es lo que marca la diferencia entre memorizar y comprender de verdad.

Si este contenido te resultó útil, en este sitio web encontrarás más artículos sobre ingeniería electrónica desarrollados con el mismo nivel de detalle y claridad, pensados para que puedas avanzar paso a paso sin perderte en el camino.
