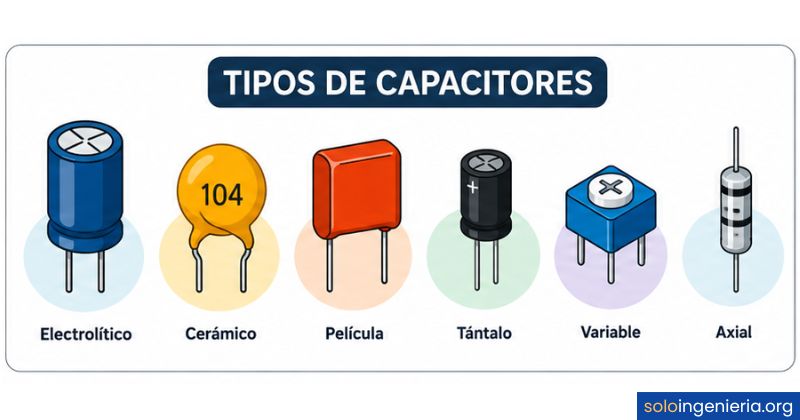

Tipos de capacitores electrónicos

¿Qué es un capacitor electrónico y cómo funciona?

Un capacitor electrónico es un componente pasivo que almacena energía en forma de campo eléctrico. A diferencia de una batería, no genera corriente por sí mismo, pero puede acumularla durante un breve periodo y liberarla cuando el circuito lo necesita. Esta capacidad de carga y descarga rápida lo convierte en una pieza presente en prácticamente cualquier dispositivo electrónico moderno.

Su unidad de medida es el faradio (F), aunque en la práctica casi siempre se trabaja con valores mucho menores: microfaradios (µF), nanofaradios (nF) y picofaradios (pF). Cuanto mayor es el valor de capacitancia, más carga puede almacenar el componente ante una misma diferencia de potencial aplicada entre sus terminales.

Estructura interna: placas, dieléctrico y carga

Todo capacitor, sin importar su tipo, comparte la misma estructura básica: dos placas conductoras separadas por un material aislante llamado dieléctrico. Cuando se aplica una diferencia de potencial entre ambas placas, en la superficie de cada una se acumula carga eléctrica de signo opuesto. Es esa separación de cargas lo que genera el campo eléctrico que almacena la energía.

El material dieléctrico tiene un rol doble: impide que las placas se toquen (lo que causaría un cortocircuito) y, al mismo tiempo, influye directamente en la capacitancia del componente. Materiales con mayor permitividad dieléctrica permiten almacenar más carga con placas de menor tamaño, razón por la que la elección del dieléctrico define en gran medida el tipo y las aplicaciones del capacitor.

¿Cómo almacena energía un capacitor?

Cuando conectas un capacitor a una fuente de tensión, la corriente fluye hacia sus placas hasta que la diferencia de potencial entre ellas iguala a la de la fuente. En ese momento, el capacitor está cargado y deja de circular corriente. Si luego desconectas la fuente, el capacitor conserva esa energía y puede entregarla al circuito cuando se necesite, actuando durante un instante como una fuente temporal de corriente.

Esta propiedad es la que lo hace útil en filtros, circuitos de temporización, fuentes de alimentación y muchas otras aplicaciones. A diferencia de una resistencia, que disipa energía en forma de calor, el capacitor la almacena y la devuelve sin pérdidas significativas, lo que lo convierte en un componente con un comportamiento fundamentalmente diferente dentro de cualquier circuito.

Clasificación general de los capacitores

Antes de revisar cada tipo de capacitor en detalle, conviene entender que existen dos grandes criterios de clasificación: si su valor de capacitancia puede cambiar o no, y si tienen polaridad definida o pueden conectarse en cualquier sentido. Estas dos dimensiones permiten ubicar cualquier capacitor dentro de un mapa claro antes de profundizar en su material o construcción.

Capacitores fijos

Los capacitores fijos tienen un valor de capacitancia determinado en su fabricación que no puede modificarse durante su uso. Son los más comunes en electrónica y se eligen cuando el diseño del circuito requiere un valor preciso y estable. La mayoría de los capacitores que encuentras en una placa de circuito impreso pertenecen a esta categoría.

Capacitores variables

A diferencia de los fijos, los capacitores variables permiten ajustar su capacitancia de forma mecánica o electrónica después de haber sido fabricados. Se usan principalmente en equipos de radiofrecuencia, como radios de sintonía analógica, donde es necesario variar la frecuencia de resonancia del circuito con precisión. Los trimmers son una variante más pequeña, utilizados para ajustes finos que generalmente no se vuelven a tocar una vez configurados.

Capacitores polarizados y no polarizados

Dentro de los capacitores fijos existe una distinción fundamental: los polarizados tienen un terminal positivo y uno negativo claramente definidos, y conectarlos al revés puede dañarlos o destruirlos. Los electrolíticos y los de tantalio son los ejemplos más comunes. Por otro lado, los no polarizados pueden conectarse en cualquier orientación y son preferidos en circuitos de corriente alterna, donde la tensión cambia de signo constantemente.

Tipos de capacitores según su dieléctrico

El material dieléctrico es el factor que más diferencia a los distintos tipos de capacitores. Determina la capacitancia máxima, el voltaje de trabajo, la estabilidad con la temperatura y la frecuencia a la que trabaja mejor el componente. Conocer el dieléctrico de un capacitor es la forma más directa de entender para qué sirve y dónde se usa.

Capacitor cerámico

Los capacitores cerámicos usan materiales cerámicos como dieléctrico y son, con diferencia, los más usados en electrónica general. Su tamaño reducido, bajo costo y alta estabilidad los hacen ideales para filtrar señales de alta frecuencia y para el desacoplamiento de alimentación en circuitos digitales. Se fabrican principalmente en formato SMD (montaje superficial) y en versiones de disco para montaje en orificio pasante.

Su rango de capacitancia va desde unos pocos picofaradios hasta varios microfaradios, dependiendo de la clase del dieléctrico cerámico utilizado. Los de clase C0G (o NP0) ofrecen alta estabilidad ante cambios de temperatura, mientras que los de clase X7R y Y5V permiten valores de capacitancia más altos, pero con mayor variación según las condiciones del circuito.

Capacitor electrolítico de aluminio

Los capacitores electrolíticos de aluminio son conocidos por su alta capacitancia en relación con su tamaño. Están formados por dos tiras de aluminio enrolladas con un papel absorbente impregnado en electrolito líquido, lo que genera una capa de óxido que actúa como dieléctrico. Esta construcción permite valores de capacitancia que van desde unos pocos microfaradios hasta varios milífaradios, algo imposible de alcanzar con otros tipos de dieléctrico a un costo similar.

Su principal limitación es que son componentes polarizados: conectarlos con la polaridad invertida puede provocar que fallen de forma violenta, incluyendo explosión o perforación del encapsulado. También tienen mayor corriente de fuga que otros tipos y un comportamiento menos estable en frecuencias altas. Por estas razones, se usan principalmente en filtros de corriente continua y etapas de potencia donde la frecuencia de trabajo es baja.

Capacitor de tantalio

Los capacitores de tantalio comparten el principio de los electrolíticos, pero usan óxido de tantalio como dieléctrico y un electrolito sólido o semisólido en lugar de líquido. El resultado es un componente más estable, más compacto y con menor corriente de fuga que su equivalente de aluminio. Esta combinación los hace muy populares en dispositivos portátiles, donde el espacio en la placa es limitado y la confiabilidad es prioritaria.

Son también capacitores polarizados y sensibles a picos de voltaje o a la inversión de polaridad, aunque en menor medida que los de aluminio. Su costo es considerablemente mayor, lo que los reserva para aplicaciones donde sus ventajas de tamaño y estabilidad justifican la diferencia de precio, como en teléfonos inteligentes, computadoras portátiles y equipos médicos. El proceso de fabricación de semiconductores que utilizan tantalio requiere procesos rigurosos de control de calidad.

Capacitor de mica

La mica es un mineral natural con una estructura laminar que la hace ideal como dieléctrico de alta precisión. Los capacitores de mica se caracterizan por su muy baja tolerancia, alta estabilidad ante cambios de temperatura y bajas pérdidas en alta frecuencia. Son no polarizados y pueden trabajar en condiciones de temperatura y voltaje más exigentes que muchos otros tipos.

Su rango de capacitancia es relativamente pequeño, generalmente entre picofaradios y nanofaradios, pero dentro de ese rango ofrecen una precisión difícil de igualar. Se usan principalmente en equipos de radiofrecuencia, transmisores, filtros de alta precisión y circuitos donde la estabilidad del valor de capacitancia a lo largo del tiempo es un requisito, no un deseo.

Capacitor de película plástica

Los capacitores de película usan láminas delgadas de plástico (poliéster, polipropileno, poliestireno) como dieléctrico entre las placas conductoras. Su gran ventaja es que combinan buena tolerancia, estabilidad y capacidad para trabajar con voltajes relativamente altos. Los de polipropileno, por ejemplo, pueden operar con tensiones de trabajo de varios cientos de voltios, lo que los hace útiles en fuentes de alimentación, amplificadores de potencia y circuitos de televisión.

Son no polarizados y tienen corrientes de fuga muy bajas, lo que los hace válidos tanto en circuitos de corriente continua como alterna. En aplicaciones de audio de alta fidelidad, los de poliéster y polipropileno se prefieren sobre los electrolíticos porque preservan mejor la forma de la señal y tienen menor distorsión asociada al componente.

Capacitor de papel

El capacitor de papel es uno de los tipos más antiguos y fue ampliamente utilizado durante décadas antes de que los plásticos lo desplazaran casi por completo. Usaba papel impregnado en aceite o cera como dieléctrico, lo que le daba cierta resistencia a los voltajes altos. Hoy en día prácticamente no se emplea en diseños nuevos, aunque aún puede encontrarse en equipos eléctricos antiguos, transformadores y algunas aplicaciones industriales donde la disponibilidad histórica justifica su uso.

¿Cuáles son los tipos de capacitores más usados en electrónica?

En la práctica del día a día en electrónica, no todos los tipos tienen la misma presencia. Algunos aparecen en casi cualquier diseño de circuito, mientras que otros se reservan para aplicaciones muy específicas. Conocer cuáles dominan el mercado te ayuda a priorizar qué aprender primero y a reconocer los componentes cuando los tengas frente a ti.

Entre todos ellos, los capacitores cerámicos multicapa (MLCC, por sus siglas en inglés) son los que mayor volumen de producción tienen en la industria electrónica. Su versatilidad y costo los han convertido en el componente de referencia para el desacoplamiento de circuitos integrados y el filtrado de señales en electrónica digital y analógica. Para entender cómo se integran en circuitos más complejos, conviene explorar también los tipos de amplificadores electrónicos, donde los capacitores cumplen roles de acoplamiento y desacoplamiento fundamentales.

Supercapacitores: almacenamiento de alta densidad

Los supercapacitores, también llamados ultracapacitores o condensadores de doble capa eléctrica (EDLC), son una categoría aparte dentro del mundo de los capacitores. Su nombre ya anticipa su característica más llamativa: una capacitancia miles de veces superior a la de un electrolítico convencional, alcanzando valores de faradios enteros, no microfaradios.

Este nivel de almacenamiento los sitúa en un punto intermedio entre un capacitor convencional y una batería. Pueden cargarse y descargarse mucho más rápido que una batería, pero su densidad de energía sigue siendo menor. Son especialmente útiles en sistemas que necesitan entregar grandes cantidades de corriente durante periodos cortos, como sistemas de arranque de motores, vehículos híbridos, sistemas de recuperación de energía y equipos de respaldo momentáneo de alimentación.

Tabla comparativa de los tipos de capacitores

La siguiente tabla resume las características más relevantes de cada tipo de capacitor para que puedas compararlos de un vistazo. Presta atención al rango de capacitancia, la polaridad y las aplicaciones típicas, ya que esos tres factores son los que más pesan al momento de seleccionar el componente adecuado para un diseño.

Tipo de capacitor	Dieléctrico	Capacitancia típica	Polarizado	Aplicaciones principales
Cerámico (MLCC)	Cerámica	1 pF – 100 µF	No	Filtros, bypass, acoplamiento
Electrolítico de aluminio	Óxido de aluminio	1 µF – varios mF	Sí	Fuentes de alimentación, filtros de potencia
Tantalio	Óxido de tantalio	0,1 µF – 2.200 µF	Sí	Electrónica portátil, equipos médicos
Mica	Mica natural	1 pF – 10 nF	No	Radiofrecuencia, alta precisión
Película de poliéster	Poliéster (PET)	1 nF – 10 µF	No	Audio, temporización, instrumentación
Película de polipropileno	Polipropileno	100 pF – 50 µF	No	Alta tensión, amplificadores de potencia
Variable (trimmer)	Cerámica / Aire	3 pF – 100 pF	No	Sintonización, ajuste fino de frecuencia
Supercapacitor (EDLC)	Doble capa eléctrica	1 F – miles de F	Sí	Vehículos, respaldo energético, arranque

Aplicaciones reales de los capacitores en circuitos

Los capacitores no son componentes decorativos en un circuito: cada uno cumple una función concreta que, si falla, afecta el comportamiento del sistema completo. Conocer sus aplicaciones reales es tan importante como conocer sus características técnicas, porque es lo que permite entender por qué se eligió ese tipo de capacitor y no otro en un diseño determinado.

El filtrado de señales es probablemente la aplicación más extendida. Los capacitores se colocan estratégicamente en fuentes de alimentación para suavizar las fluctuaciones de tensión y eliminar el rizado que queda tras rectificar la corriente alterna. También se usan como filtros de paso alto o de paso bajo en combinación con resistencias, para dejar pasar solo el rango de frecuencias que interesa al circuito.

En los circuitos de temporización, la carga y descarga predecible del capacitor a través de una resistencia genera retardos de tiempo controlados. Esta propiedad es la base de osciladores, temporizadores como el 555 y generadores de señal. En telecomunicaciones, los capacitores variables permiten sintonizar frecuencias específicas, mientras que en motores de corriente alterna, actúan para generar el desfase de fase necesario en el arranque. Entender el campo de la ingeniería electrónica implica reconocer cómo este componente aparece en casi cada rama de la disciplina.

¿Cómo elegir el tipo de capacitor correcto para un circuito?

Elegir el tipo de capacitor adecuado no se reduce a buscar el valor de capacitancia correcto en una lista. Hay varios parámetros que determinan si un capacitor funcionará bien en una aplicación concreta o si fallará en cuestión de horas. Ignorar cualquiera de estos factores puede llevar a un mal funcionamiento del circuito o a la destrucción del componente.

Una práctica habitual en el diseño de circuitos es usar capacitores de desacoplamiento cerámicos en paralelo con electrolíticos cerca de los circuitos integrados. El cerámico maneja las variaciones de alta frecuencia con rapidez, mientras que el electrolítico absorbe las fluctuaciones de baja frecuencia con su mayor capacitancia. Esta combinación aprovecha lo mejor de dos tipos distintos en un mismo punto del circuito.

Al igual que ocurre con cómo se fabrica un chip semiconductor, la selección de componentes en electrónica es un proceso que combina conocimiento técnico con experiencia práctica. Con el tiempo, reconocerás por el contexto qué tipo de capacitor corresponde a cada situación, sin necesidad de revisar cada parámetro desde cero.

Preguntas frecuentes

¿Cuál es la diferencia entre un capacitor polarizado y uno no polarizado?

Un capacitor polarizado tiene un terminal positivo y uno negativo claramente definidos, y debe conectarse siempre respetando esa orientación. Invertir la polaridad puede dañarlo de forma irreversible, incluyendo ruptura física del encapsulado. Los capacitores electrolíticos de aluminio y los de tantalio son los ejemplos más comunes. Un capacitor no polarizado, en cambio, puede conectarse en cualquier sentido sin riesgo, lo que lo hace adecuado tanto para circuitos de corriente continua como de corriente alterna. Los cerámicos, de mica y de película plástica pertenecen a esta categoría.

¿Qué tipo de capacitor se usa en fuentes de alimentación?

En las etapas de filtrado de salida de una fuente de alimentación se usan principalmente capacitores electrolíticos de aluminio, gracias a su alta capacitancia que permite suavizar el rizado de la tensión rectificada. En paralelo con ellos, suelen colocarse capacitores cerámicos de pequeño valor para filtrar las variaciones de alta frecuencia que los electrolíticos no manejan bien. En fuentes conmutadas de alta eficiencia también se emplean capacitores de película de polipropileno en los circuitos de entrada y de corrección del factor de potencia.

¿Para qué sirve un capacitor cerámico en un circuito?

Los capacitores cerámicos se usan principalmente para filtrar el ruido de alta frecuencia en las líneas de alimentación de circuitos integrados, en lo que se conoce como desacoplamiento o bypass. También se emplean en circuitos de acoplamiento entre etapas de señal, en filtros paso-alto y paso-bajo, y en osciladores de cristal. Su bajo costo, pequeño tamaño y capacidad para trabajar en alta frecuencia los hacen el componente de referencia cuando se necesita un capacitor de uso general en electrónica digital o analógica.

¿Cuándo se debe usar un capacitor de tantalio en lugar de uno electrolítico?

El capacitor de tantalio es preferible al electrolítico de aluminio cuando el espacio en la placa es reducido y se necesita una alta capacitancia en un encapsulado compacto, como ocurre en teléfonos móviles y computadoras portátiles. También se elige cuando la estabilidad del valor de capacitancia y la baja corriente de fuga son importantes para el correcto funcionamiento del circuito. Sin embargo, los capacitores de tantalio son más costosos y más sensibles a picos de voltaje que los electrolíticos de aluminio, por lo que su uso se justifica solo cuando esas ventajas son realmente necesarias para el diseño.

¿Qué es la capacitancia y en qué unidad se mide?

La capacitancia es la propiedad de un capacitor que describe cuánta carga eléctrica puede almacenar por cada voltio de diferencia de potencial aplicado entre sus placas. Se mide en faradios (F), en honor al físico Michael Faraday. En la práctica, un faradio es una unidad muy grande, por lo que los valores reales de la mayoría de los capacitores se expresan en microfaradios (µF, un millonésimo de faradio), nanofaradios (nF) o picofaradios (pF). Solo los supercapacitores alcanzan valores de capacitancia en faradios enteros o decenas de faradios.

¿Qué diferencia hay entre un capacitor fijo y uno variable?

Un capacitor fijo tiene un valor de capacitancia determinado en fábrica que permanece constante durante toda su vida útil. Es el tipo que se encuentra en la gran mayoría de los circuitos electrónicos. Un capacitor variable, por su parte, permite modificar su capacitancia de forma mecánica o electrónica después de fabricado. Los trimmers son un subtipo de capacitor variable usado para ajustes finos de frecuencia o de circuitos resonantes, y suelen configurarse una sola vez durante la puesta en marcha del equipo. Los giratorios más grandes se usan en receptores de radio analógica para seleccionar la frecuencia de sintonía.

¿Los capacitores pueden reemplazarse entre sí en un circuito?

No siempre. Reemplazar un capacitor por otro tipo requiere verificar que el sustituto cumpla con el mismo valor de capacitancia, soporte el mismo voltaje de trabajo y sea compatible con la frecuencia de operación del circuito. Un electrolítico no puede sustituirse por un cerámico en una etapa de filtrado de potencia sin que el resultado sea inadecuado, porque sus valores de capacitancia son órdenes de magnitud distintos. Tampoco debe reemplazarse un capacitor no polarizado por uno polarizado en un circuito de corriente alterna. Respetar el tipo original, o elegir uno con características equivalentes o superiores, es la práctica correcta.

Conclusión

Los capacitores electrónicos son mucho más que un componente pasivo dentro de un circuito. Cada tipo responde a necesidades específicas de capacitancia, voltaje, frecuencia y polaridad, y elegir el correcto marca la diferencia entre un diseño que funciona de manera confiable y uno que falla. Desde el pequeño cerámico de bypass hasta el supercapacitor de varios faradios, cada variante tiene su razón de ser.

Con lo que has visto, ya puedes identificar los principales tipos de capacitores, comprender qué los diferencia y saber en qué situaciones se aplica cada uno. El siguiente paso natural es observar cómo estos componentes interactúan con resistencias, inductores y transistores dentro de circuitos completos, donde su comportamiento cobra todo su sentido.
