¿Qué son los semiconductores y cómo funcionan?

¿Qué es un semiconductor?

Un semiconductor es un material que puede comportarse como conductor eléctrico o como aislante dependiendo de las condiciones externas a las que se vea sometido. Esas condiciones incluyen la temperatura, la presión, la exposición a radiación o la presencia de ciertas impurezas añadidas de forma controlada. Esta propiedad única lo convierte en el material central de toda la electrónica moderna, desde los componentes más simples hasta los procesadores más complejos.

Lo que distingue a un semiconductor de otros materiales no es solo su conductividad intermedia, sino la posibilidad de modificar esa conductividad con gran precisión. Esa capacidad de control es la que hace posible fabricar interruptores eléctricos a escala microscópica, amplificadores de señal y toda la lógica digital sobre la que funciona cualquier sistema electrónico actual.

Conductores, aislantes y semiconductores: las tres categorías

Para entender qué hace especial a un semiconductor, hay que compararlo con los otros dos tipos de materiales eléctricos. Los conductores, como el cobre o el aluminio, permiten que los electrones se muevan con facilidad, por eso se usan para cablear circuitos. Los aislantes, como el plástico o la cerámica, bloquean ese movimiento y se usan para proteger y separar componentes. Los semiconductores se sitúan en un punto intermedio, pero no como un término medio genérico, sino como materiales con un comportamiento ajustable.

Esa capacidad de ajuste es la clave. Un conductor siempre conduce y un aislante siempre aísla, pero un semiconductor puede cambiar su comportamiento según las condiciones externas. Eso lo convierte en el bloque de construcción ideal para cualquier dispositivo que necesite controlar cuándo y cuánto fluye la electricidad, que es exactamente lo que hace cada transistor dentro de un chip.

La banda prohibida y por qué cambia todo

La física detrás de esta diferencia se explica con el concepto de bandas de energía. En cualquier material sólido, los electrones solo pueden ocupar ciertos niveles de energía. Hay una banda de valencia, donde los electrones están ligados a sus átomos, y una banda de conducción, donde los electrones pueden moverse libremente. Entre ambas existe una zona llamada banda prohibida o band gap, y su tamaño es lo que separa a los tres tipos de materiales.

En los conductores, la banda prohibida es tan pequeña que prácticamente no existe. En los aislantes, es tan grande que los electrones no pueden cruzarla en condiciones normales. En los semiconductores, la banda prohibida tiene un tamaño intermedio y manejable: con un poco de energía (calor, luz o un campo eléctrico), los electrones pueden cruzarla y comenzar a conducir. Ese umbral controlable es el fundamento de todos los dispositivos semiconductores.

¿Cómo funciona un semiconductor?

El funcionamiento de un semiconductor se basa en el movimiento de dos tipos de portadores de carga: los electrones con carga negativa y los huecos con carga positiva. Cuando un electrón gana suficiente energía para cruzar la banda prohibida, abandona su posición en la estructura atómica y deja atrás un espacio vacío. Ese espacio se comporta como si fuera una partícula con carga positiva y recibe el nombre de hueco.

Electrones, huecos y movimiento de carga

Cuando se aplica una tensión eléctrica a un semiconductor, los electrones libres se desplazan en una dirección y los huecos se desplazan en sentido contrario. Ambos contribuyen al flujo de corriente eléctrica, pero de formas distintas. Los electrones son portadores negativos y se mueven hacia el polo positivo del circuito; los huecos se comportan como portadores positivos y se desplazan hacia el polo negativo. Esta dualidad es lo que permite diseñar dispositivos con características eléctricas muy específicas.

A temperatura ambiente, un semiconductor puro tiene muy pocos portadores de carga disponibles. Por eso, su conductividad natural es baja. Sin embargo, cuando se eleva la temperatura o se expone a luz, se generan más pares electrón-hueco y la conductividad aumenta. Este comportamiento es el opuesto al de los metales, que conducen peor cuando se calientan, y es una de las señales que permiten identificar un material semiconductor.

La unión p-n: el corazón de los dispositivos electrónicos

Cuando se unen dos regiones de un semiconductor con propiedades eléctricas opuestas (una con exceso de electrones y otra con exceso de huecos), se forma lo que se conoce como unión p-n. Esta unión es el elemento fundamental de diodos, transistores y prácticamente todos los dispositivos semiconductores. En la zona de contacto entre ambas regiones se crea un campo eléctrico interno que actúa como barrera de potencial.

Esa barrera determina en qué dirección puede fluir la corriente. Si se aplica tensión en el sentido correcto (polarización directa), la barrera disminuye y la corriente fluye. Si se aplica en sentido contrario (polarización inversa), la barrera aumenta y el flujo se detiene. Ese comportamiento de válvula unidireccional es la base del funcionamiento de un diodo y explica por qué los semiconductores pueden controlar la electricidad con tanta precisión.

Tipos de semiconductores

Los semiconductores se clasifican principalmente según su composición y el grado de pureza del material. Esta clasificación determina directamente cómo se comportan eléctricamente y para qué aplicaciones resultan más adecuados. Conocer las diferencias entre cada tipo es el punto de partida para entender cómo se diseñan y fabrican los componentes electrónicos modernos.

Semiconductores intrínsecos

Un semiconductor intrínseco es aquel que se encuentra en estado puro, sin la adición de impurezas externas. El silicio y el germanio en su forma cristalina pura son los ejemplos más representativos. En este estado, los únicos portadores de carga disponibles son los generados por la energía térmica del propio material: cada electrón que cruza la banda prohibida deja detrás un hueco, de modo que siempre existen en igual número.

A temperatura ambiente, la conductividad de un semiconductor intrínseco es muy baja, lo que limita su utilidad práctica directa. Sin embargo, sirven como punto de partida para crear semiconductores extrínsecos mediante el proceso de dopaje. La estructura cristalina perfecta del material puro es precisamente la que permite introducir impurezas de forma controlada y predecible para obtener las propiedades eléctricas deseadas.

Semiconductores extrínsecos: tipo N y tipo P

Al añadir impurezas controladas a un semiconductor puro, se obtiene un semiconductor extrínseco, que tiene una conductividad mucho mayor y predecible. Existen dos variantes: los de tipo N y los de tipo P, que se diferencian por el tipo de portador de carga predominante. Su combinación es la base de todos los dispositivos semiconductores.

El dopaje: cómo se controla la conductividad

El dopaje es el proceso mediante el cual se introducen átomos de un elemento diferente dentro de la estructura cristalina de un semiconductor puro. La cantidad de impureza añadida es extremadamente pequeña, del orden de uno a diez átomos extraños por cada millón de átomos del material base, pero su efecto sobre la conductividad es enorme. Esa es la elegancia del proceso: con cantidades mínimas de impureza se obtienen cambios drásticos y controlados en el comportamiento eléctrico.

Cuando se añade un elemento con cinco electrones de valencia (pentavalente) como el fósforo a un cristal de silicio, cuatro de esos electrones forman enlaces con los átomos vecinos y el quinto queda libre para conducir corriente. Esto genera un semiconductor de tipo N. Si, en cambio, se añade un elemento con tres electrones de valencia (trivalente) como el boro, se crea un hueco en la red cristalina. Ese hueco actúa como portador de carga positiva y da lugar al semiconductor de tipo P.

Materiales semiconductores más utilizados

Aunque existen muchos materiales con propiedades semiconductoras, solo unos pocos se han adoptado de forma masiva en la industria electrónica. La elección de cada material depende de sus propiedades eléctricas, su disponibilidad, su comportamiento a distintas temperaturas y el coste de su procesamiento. El silicio domina ampliamente el mercado, pero hay contextos específicos donde otros materiales ofrecen ventajas que el silicio no puede igualar.

El silicio sigue siendo el rey por razones muy prácticas. Es el segundo elemento más abundante en la corteza terrestre, forma una capa de óxido estable que facilita su fabricación, y décadas de investigación han perfeccionado los procesos para trabajarlo. El arseniuro de galio y el nitruro de galio, por su parte, tienen ventajas en velocidad y eficiencia energética que los hacen preferibles en aplicaciones de radiofrecuencia, iluminación LED y electrónica de potencia de alta densidad.

¿Para qué sirven los semiconductores en la electrónica?

Los semiconductores son la base material de prácticamente todos los dispositivos electrónicos modernos. Sin ellos, sería imposible construir los componentes activos que controlan, amplifican y procesan señales eléctricas. Cada vez que enciendes un dispositivo, hay millones de elementos semiconductores trabajando de forma simultánea para ejecutar instrucciones, almacenar datos o convertir energía de una forma a otra.

Transistores y diodos

El transistor es el componente semiconductor más influyente de la historia de la electrónica. Funciona como un interruptor o amplificador controlado: una pequeña señal eléctrica en su entrada puede controlar un flujo de corriente mucho mayor en su salida. Los transistores son los bloques básicos de todos los circuitos lógicos y de amplificación. Un procesador moderno puede contener decenas de miles de millones de transistores en un área del tamaño de una uña.

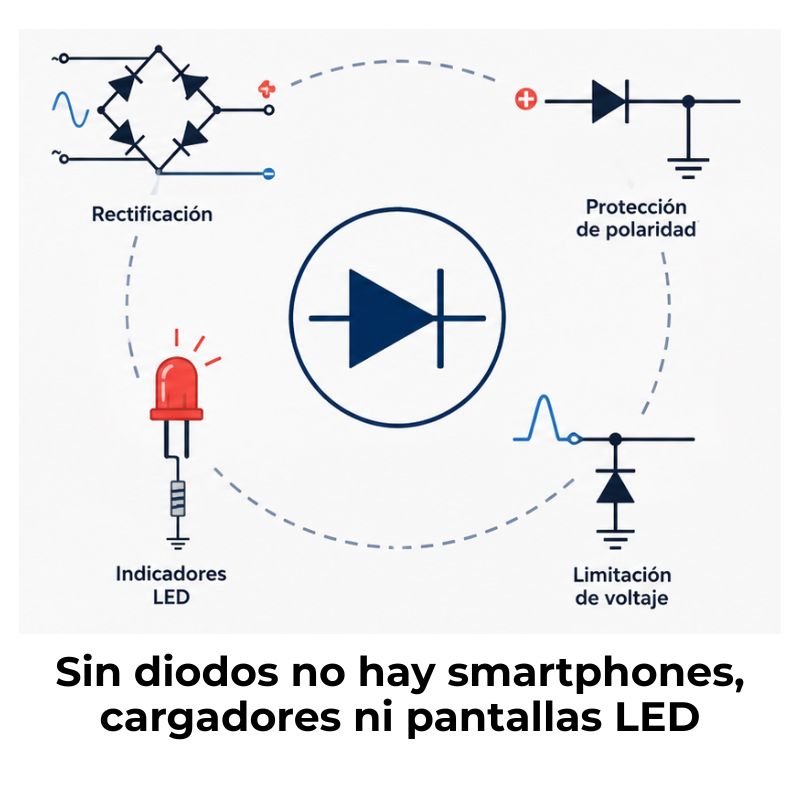

El diodo, construido a partir de una unión p-n, es el componente semiconductor más sencillo. Su función principal es permitir el flujo de corriente en una sola dirección, lo que lo hace indispensable en circuitos rectificadores (que convierten corriente alterna en continua), protección de circuitos, modulación de señales y generación de luz, como en los LED. La relación entre electrónica práctica y el uso cotidiano de diodos es directa: están presentes en cargadores, fuentes de alimentación y pantallas.

Circuitos integrados y microchips

Un circuito integrado (CI) es un conjunto de transistores, resistencias, capacitores y otros componentes semiconductores fabricados sobre una misma pastilla de silicio. Esta integración es lo que hace posible reducir el tamaño y el coste de los sistemas electrónicos. La microelectrónica ha llevado este concepto al extremo, permitiendo fabricar chips con geometrías de pocos nanómetros. La disciplina de la microelectrónica estudia precisamente cómo diseñar y fabricar estos componentes a escala nanométrica.

Los microchips se dividen en dos grandes familias: los chips lógicos, que procesan información, y los chips de memoria, que la almacenan. Los primeros incluyen microprocesadores, microcontroladores y FPGAs; los segundos abarcan memorias RAM, NAND Flash y DRAM. Cada uno de estos componentes depende de la estructura de la unión p-n y del comportamiento preciso del material semiconductor para funcionar de forma fiable a millones de ciclos por segundo.

Aplicaciones en energía, comunicaciones y óptica

Más allá de los chips, los semiconductores tienen un papel central en la conversión de energía y en las telecomunicaciones. Las células solares fotovoltaicas funcionan gracias al efecto fotovoltaico en uniones p-n de silicio: la luz genera pares electrón-hueco que producen corriente eléctrica. Los semiconductores de banda ancha como el GaN y el SiC permiten construir inversores y cargadores mucho más eficientes para vehículos eléctricos e instalaciones industriales.

En comunicaciones, los semiconductores de arseniuro de galio y fosfuro de indio son la base de los amplificadores de radiofrecuencia presentes en antenas de telefonía móvil y satélites. Y en el campo óptico, los semiconductores son el principio de funcionamiento de los LED y los láseres de diodo. Este último campo, conocido como optoelectrónica, estudia cómo los semiconductores interactúan con la luz para generar, detectar y modular señales luminosas en fibra óptica, displays y sensores.

La ingeniería electrónica abarca el estudio, diseño y aplicación de todos estos sistemas. Comprender los semiconductores no es solo un ejercicio teórico: es el punto de partida para diseñar cualquier circuito que vaya más allá de la simple conducción de corriente, desde un sensor de temperatura hasta un sistema de procesamiento de señales de alta frecuencia.

Preguntas frecuentes

¿Qué diferencia hay entre un conductor y un semiconductor?

La diferencia principal está en la disponibilidad de electrones libres y en la banda prohibida. Un conductor, como el cobre, tiene electrones de valencia que se mueven libremente sin necesidad de energía adicional, por lo que siempre conduce. Un semiconductor tiene una banda prohibida de tamaño intermedio: en condiciones normales conduce poco, pero su conductividad puede aumentarse considerablemente mediante temperatura, luz o el proceso de dopaje, lo que lo hace controlable de forma precisa.

¿Por qué el silicio es el semiconductor más usado?

El silicio combina varias ventajas difíciles de encontrar juntas en un solo material. Es el segundo elemento más abundante en la corteza terrestre, lo que garantiza su disponibilidad y bajo coste. Forma una capa de óxido de silicio estable de forma natural, lo que facilita la fabricación de transistores MOS. Además, mantiene un comportamiento eléctrico confiable en un amplio rango de temperaturas, y décadas de investigación han desarrollado procesos de fabricación muy maduros y eficientes para trabajarlo a escala nanométrica.

¿Qué es el dopaje en semiconductores?

El dopaje es el proceso de introducir átomos de un elemento diferente dentro de la red cristalina de un semiconductor puro para modificar su conductividad de forma controlada. La cantidad de impureza es muy pequeña, pero el efecto sobre el comportamiento eléctrico es enorme. Si se añade un elemento pentavalente (como el fósforo), se obtiene un semiconductor tipo N con exceso de electrones libres. Si se añade un elemento trivalente (como el boro), se crea un semiconductor tipo P con exceso de huecos. Ambas variantes son la base de todos los dispositivos electrónicos semiconductores.

¿Qué es un semiconductor de tipo N y de tipo P?

Un semiconductor de tipo N es aquel dopado con un elemento pentavalente, lo que genera un exceso de electrones libres como portadores de carga mayoritarios. Un semiconductor de tipo P es el dopado con un elemento trivalente, que genera un exceso de huecos como portadores mayoritarios. Ninguno de los dos tiene carga eléctrica neta; simplemente tienen más de un tipo de portador que del otro. La unión de ambos forma la estructura p-n, que es el principio de funcionamiento de diodos, transistores y circuitos integrados.

¿Cómo se fabrica un chip semiconductor?

La fabricación de un chip parte de una oblea de silicio purísimo sobre la que se depositan y graban capas de materiales mediante un proceso llamado fotolitografía. En este proceso, se usa luz ultravioleta (o rayos EUV en tecnologías avanzadas) para transferir el patrón de los circuitos desde una máscara al material. Después se añaden capas de dopantes, óxidos y metales de interconexión. El resultado es una estructura de múltiples capas con millones o miles de millones de transistores integrados. Todo el proceso ocurre en salas limpias con niveles de pureza extremos para evitar la contaminación del material.

¿Qué es la unión p-n en un semiconductor?

La unión p-n es la interfaz que se forma cuando se ponen en contacto una región de semiconductor tipo P y una de tipo N dentro de un mismo cristal. En la zona de contacto, los electrones del lado N difunden hacia el lado P y los huecos hacen lo contrario, hasta que se forma un campo eléctrico interno que detiene ese movimiento. Esa zona sin portadores libres se llama zona de agotamiento o zona de depleción. La unión p-n permite el flujo de corriente en un solo sentido y es el principio fundamental del diodo rectificador, del transistor bipolar y de las células solares.

¿Qué materiales se usan como semiconductores además del silicio?

El germanio fue el primer semiconductor utilizado históricamente en transistores, pero fue desplazado por el silicio en la mayoría de las aplicaciones. El arseniuro de galio (GaAs) se usa en dispositivos de alta frecuencia y en LEDs de alta eficiencia. El nitruro de galio (GaN) domina en cargadores de alta densidad y electrónica de potencia. El carburo de silicio (SiC) se emplea en aplicaciones industriales y en vehículos eléctricos por su resistencia a altas temperaturas y voltajes. Los semiconductores orgánicos, basados en compuestos de carbono, permiten fabricar pantallas OLED y electrónica flexible.

Conclusión

Los semiconductores no son un concepto abstracto: son el material físico sobre el que se construye toda la electrónica que usas cada día. Su capacidad para modificar su conductividad según las condiciones externas los convierte en la herramienta más versátil que tiene el ingeniero para controlar la electricidad a escala atómica. Entender qué son y cómo funcionan es comprender los cimientos de la tecnología moderna.

A lo largo de este artículo has visto que la clave está en la banda prohibida, en el dopaje y en la unión p-n. Esos tres conceptos explican por qué un simple cristal de silicio puede convertirse en un transistor, en una célula solar o en el corazón de un procesador. Cada vez que te enfrentes a un circuito electrónico, reconocer el papel del material semiconductor en cada componente te dará una ventaja real para analizar y diseñar sistemas.

Si este tema te ha generado más preguntas que respuestas, eso es una buena señal: significa que estás avanzando. En este sitio web encontrarás más contenido sobre electrónica, física de dispositivos y diseño de circuitos para seguir profundizando a tu propio ritmo.
