Diferencia entre transistor NPN y PNP

¿Qué es un transistor NPN y un transistor PNP?

Un transistor es un componente semiconductor de tres terminales capaz de amplificar señales eléctricas o actuar como interruptor controlado. Tanto el NPN como el PNP pertenecen a la familia de los transistores bipolares de unión, conocidos por sus siglas en inglés como BJT (Bipolar Junction Transistor). La diferencia entre ambos comienza en su estructura interna: el orden y tipo de las capas semiconductoras que los forman determina todo lo demás, desde la dirección de la corriente hasta la manera en que se conectan en un circuito.

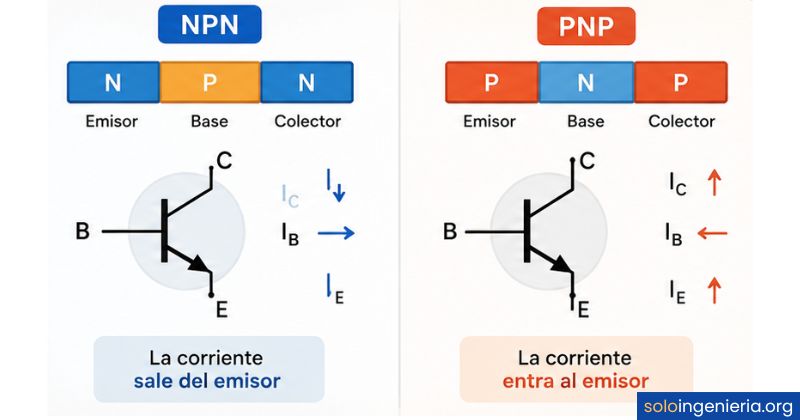

Estructura interna: capas semiconductoras N y P

La clave para entender ambos transistores está en sus capas semiconductoras. El transistor NPN está formado por dos capas de material tipo N que encierran una fina capa de material tipo P en el centro. El transistor PNP invierte exactamente ese orden: dos capas tipo P rodean una capa tipo N. Para comprender qué significa ser de tipo N o tipo P, puedes revisar la explicación sobre la diferencia entre semiconductor tipo P y tipo N, que cubre los fundamentos del dopaje de materiales.

Los tres terminales: base, colector y emisor

Los dos tipos de transistor comparten exactamente los mismos tres terminales: la base, el colector y el emisor. La base es el terminal de control: una pequeña corriente que pasa por ella permite o bloquea una corriente mucho mayor entre colector y emisor. Esta relación de control es lo que hace al transistor tan valioso, tanto para amplificar señales como para actuar como interruptor electrónico. Lo que cambia entre NPN y PNP es la dirección en la que esa corriente mayor fluye.

Diferencia entre transistor NPN y PNP: la comparativa completa

Aunque ambos transistores cumplen las mismas funciones generales —amplificación y conmutación—, sus diferencias internas hacen que no sean intercambiables en un circuito. La dirección del flujo de corriente, la polaridad de los voltajes de polarización y los portadores de carga predominantes son los tres factores que los separan de forma clara y definitiva.

Característica	Transistor NPN	Transistor PNP
Estructura de capas	N – P – N	P – N – P
Significado de las siglas	Negativo – Positivo – Negativo	Positivo – Negativo – Positivo
Flujo de corriente principal	Colector → Emisor	Emisor → Colector
Activación	Voltaje positivo en la base	Voltaje más bajo en la base que en el emisor
Portador de carga dominante	Electrones	Huecos
Velocidad de operación	Mayor (electrones más móviles)	Menor (huecos menos móviles)
Uso típico	Circuitos digitales, switching rápido	Fuentes de alta potencia, salidas tipo fuente
Referencia de tierra	Terminal negativo (tierra)	Terminal positivo

¿Cómo funciona el transistor NPN?

El transistor NPN se activa cuando se aplica un voltaje positivo suficiente en su terminal de base. En ese momento, la corriente fluye desde el colector hacia el emisor, permitiendo que una señal de control pequeña gestione una corriente mucho mayor. Este comportamiento lo convierte en la opción más habitual en circuitos donde la referencia de tierra está en el terminal negativo de la fuente de alimentación.

Flujo de corriente y polarización en el NPN

Para polarizar correctamente un transistor NPN, se necesita aplicar voltaje positivo tanto al colector como a la base, siendo el voltaje del colector mayor que el de la base. Cuando la tensión en la base supera un umbral determinado (típicamente en torno a 0,6 V en transistores de silicio), la unión base-emisor se polariza en directa y comienza el flujo de corriente entre colector y emisor. Si esa tensión en la base baja o desaparece, el transistor se apaga.

Portadores de carga en el transistor NPN

En el transistor NPN, los electrones son los portadores de carga principales. Provienen de las capas N del emisor, atraviesan la delgada capa P de la base y llegan al colector. Dado que los electrones tienen mayor movilidad que los huecos, el transistor NPN puede operar a frecuencias más altas y conmutar más rápido que su equivalente PNP. Esta característica lo hace especialmente adecuado para aplicaciones de switching en lógica digital.

¿Cómo funciona el transistor PNP?

El transistor PNP opera de forma inversa al NPN. En este caso, el transistor se activa cuando el voltaje en la base es más bajo que el voltaje en el emisor, lo que en términos prácticos significa que se necesita retirar corriente de la base para encenderlo. La corriente principal fluye desde el emisor hacia el colector, y el terminal positivo de la fuente de alimentación suele conectarse al emisor.

Flujo de corriente y polarización en el PNP

En el transistor PNP, el emisor está conectado al polo positivo de la fuente. Para activarlo, la base debe recibir un voltaje inferior al del emisor, lo que provoca que la corriente fluya fuera de la base (en sentido convencional). Este comportamiento es directamente opuesto al del NPN y explica por qué los dos tipos de transistores requieren circuitos de disparo con polaridades distintas.

Portadores de carga en el transistor PNP

A diferencia del NPN, en el transistor PNP los portadores de carga principales son los huecos, que son ausencias de electrones en la estructura del material tipo P. Los huecos tienen menor movilidad que los electrones, lo que se traduce en que el transistor PNP es, en general, más lento que el NPN bajo condiciones equivalentes. Esta limitación se compensa con sus ventajas en determinadas configuraciones de alta potencia.

Símbolo esquemático: cómo distinguirlos en un circuito

Cuando trabajas con esquemas electrónicos, identificar el tipo de transistor es inmediato gracias a su símbolo. La flecha del emisor es la clave visual que diferencia el NPN del PNP. En el transistor NPN, la flecha apunta hacia afuera del cuerpo del transistor (alejándose de la base). En el transistor PNP, la flecha apunta hacia adentro (hacia la base). La dirección de esa flecha siempre indica el sentido convencional de la corriente en el emisor.

Existe una forma sencilla de recordar esta regla: en el NPN, la flecha señala hacia afuera porque «N» de «No apunta al cuerpo». En el PNP, la flecha apunta hacia adentro, al cuerpo del transistor. Una vez que interiorizas esta lectura visual, identificar el tipo de transistor en cualquier esquema se convierte en algo inmediato, sin necesidad de consultar el datasheet en ese instante.

Modos de operación de ambos transistores

Tanto el transistor NPN como el PNP pueden operar en tres modos distintos según la polarización que reciben. El modo en que opera el transistor determina si actúa como interruptor abierto, interruptor cerrado o amplificador. Comprender estos tres modos es esencial para diseñar correctamente cualquier circuito que use transistores bipolares.

Corte, activo y saturación

En aplicaciones digitales, el transistor trabaja exclusivamente en corte o saturación, saltando de uno al otro para representar los estados lógicos 0 y 1. En aplicaciones analógicas, como amplificadores de audio o de señal, el transistor opera en la región activa, donde la relación entre corriente de base y corriente de colector es lineal y controlable. Si quieres aprender a leer las especificaciones de ganancia y corrientes máximas en la hoja técnica del componente, la sección sobre cómo interpretar el datasheet de un componente te dará las herramientas necesarias.

Aplicaciones del transistor NPN y PNP

Los transistores NPN y PNP se encuentran en prácticamente cualquier circuito electrónico moderno. Sus aplicaciones van desde los más simples interruptores controlados hasta los sistemas de amplificación de audio de alta fidelidad. La elección entre NPN y PNP depende principalmente de la topología del circuito y del punto de referencia de la fuente de alimentación.

Un caso especialmente frecuente en electrónica de potencia es el uso conjunto de un transistor NPN y uno PNP como pareja complementaria. Los transistores complementarios comparten parámetros eléctricos equivalentes —ganancia, corriente máxima, potencia— pero con polaridades opuestas. Pares clásicos como el 2N2222 (NPN) con el 2N2907 (PNP) se usan en etapas de conmutación y amplificación. Aprender a leer el área de ingeniería electrónica de este sitio te permitirá profundizar en muchas de estas configuraciones.

¿Cuándo usar NPN y cuándo usar PNP?

Elegir entre un transistor NPN y uno PNP no es una cuestión de preferencia personal, sino de lógica de circuito. La regla general es que el NPN se usa cuando la carga va entre el colector y la fuente positiva, mientras que el PNP se usa cuando la carga va entre el emisor y la fuente positiva, con la base controlada desde un nivel más bajo. En la práctica, esto se traduce en las siguientes situaciones concretas:

En proyectos con microcontroladores como Arduino o ESP32, el transistor NPN es casi siempre la primera opción, porque su lógica de activación (base positiva = encendido) coincide con las salidas digitales estándar de estos sistemas. El PNP, en cambio, se usa con más frecuencia en entornos industriales con PLCs y en etapas de potencia donde la carga está conectada al lado positivo de la alimentación. Conocer el código de colores de las resistencias también resulta útil al calcular la resistencia de base necesaria para polarizar correctamente cualquier transistor.

Preguntas frecuentes

¿Cuál es la diferencia principal entre un transistor NPN y uno PNP?

La diferencia principal está en la dirección del flujo de corriente y en la polarización de sus terminales. En el transistor NPN, la corriente convencional fluye desde el colector hacia el emisor, y se activa aplicando voltaje positivo en la base. En el transistor PNP ocurre exactamente lo opuesto: la corriente va del emisor al colector, y el transistor se activa cuando el voltaje de la base es más bajo que el del emisor. Esta diferencia de polaridad obliga a que los circuitos de control sean distintos para cada tipo.

¿Por qué el transistor NPN es más común en circuitos digitales?

El transistor NPN es más frecuente en circuitos digitales porque sus portadores de carga son electrones, que tienen mayor movilidad que los huecos del PNP. Esto se traduce en tiempos de conmutación más rápidos y menor resistencia en estado encendido. Además, su lógica de activación (voltaje positivo en la base para encender) es directamente compatible con las salidas de los microcontroladores y sistemas lógicos, lo que simplifica el diseño de los circuitos de disparo.

¿Se pueden usar NPN y PNP juntos en el mismo circuito?

Sí, y de hecho es una práctica muy habitual. Los transistores NPN y PNP complementarios se combinan en configuraciones push-pull, que son la base de los amplificadores de audio de clase B y AB. En estas etapas, el transistor NPN conduce durante el semiciclo positivo de la señal y el PNP durante el semiciclo negativo, obteniendo una replicación eficiente de la señal completa. Para que funcionen como par complementario, ambos transistores deben tener parámetros eléctricos equivalentes: misma ganancia, misma corriente máxima y misma potencia disipada.

¿Qué significa NPN y qué significa PNP?

Las siglas NPN y PNP describen el orden de las capas semiconductoras que forman el transistor. NPN significa Negativo-Positivo-Negativo: dos capas de material tipo N encierran una capa tipo P en el centro. PNP significa Positivo-Negativo-Positivo: dos capas de material tipo P rodean una capa tipo N. Esta nomenclatura no es arbitraria: indica directamente la estructura interna del dispositivo y, con ella, el comportamiento eléctrico que puedes esperar de cada tipo.

¿Cuál es el portador de carga principal en cada tipo de transistor?

En el transistor NPN, los portadores de carga principales son los electrones, que provienen de las capas de material tipo N y atraviesan la delgada capa P de la base para llegar al colector. En el transistor PNP, los portadores principales son los huecos, que son vacantes positivas en la estructura del material tipo P. La diferencia en la naturaleza de estos portadores explica por qué el NPN opera más rápido: los electrones se desplazan con mayor facilidad que los huecos bajo la misma diferencia de potencial.

¿Cómo identifico si un transistor es NPN o PNP con un multímetro?

Con un multímetro en modo de prueba de diodos puedes identificar el tipo de transistor en pocos pasos. Primero, localiza el terminal de base: es el pin que muestra caída de tensión en directa (aproximadamente 0,6 V en silicio) con respecto a los otros dos terminales. Una vez identificada la base, prueba con la punta positiva en la base y la negativa en los otros dos terminales. Si en ambos casos hay conducción, el transistor es NPN. Si hay que invertir las puntas para obtener conducción desde la base, el transistor es PNP.

¿En qué dirección fluye la corriente en cada tipo de transistor?

En el transistor NPN, la corriente convencional fluye desde el colector hacia el emisor, mientras que la corriente de base entra por el terminal de base y sale por el emisor. En el transistor PNP, la corriente principal fluye desde el emisor hacia el colector, y la corriente de base sale por el terminal de base. Recordar esta diferencia es más fácil si te fijas en el símbolo esquemático: la dirección de la flecha del emisor en cada símbolo coincide exactamente con el sentido convencional de la corriente.

Conclusión

El transistor NPN y el PNP son las dos caras de un mismo componente fundamental en electrónica. Aunque comparten función —amplificar y conmutar—, su comportamiento interno es opuesto: la estructura de sus capas semiconductoras, la dirección del flujo de corriente y la forma en que se polarizan los diferencian por completo. Saber distinguirlos no es un detalle menor: es una de las bases que te permite diseñar circuitos que realmente funcionen.

A lo largo de esta explicación has visto que el NPN se activa con voltaje positivo en la base y conduce de colector a emisor, mientras que el PNP necesita un voltaje de base más bajo que el del emisor para encenderse y conduce en sentido contrario. Estos dos comportamientos, junto con los tres modos de operación —corte, activo y saturación—, te dan las herramientas para elegir el transistor correcto y conectarlo sin errores en cualquier proyecto.

Conocer estos fundamentos te abre la puerta a temas más avanzados: amplificadores de audio, fuentes de alimentación, control de motores y mucho más. En este sitio web encontrarás más contenidos de ingeniería electrónica que te ayudarán a seguir construyendo ese conocimiento paso a paso, con la misma claridad que has visto aquí.
