Microelectrónica: Más potencia en menos espacio posible

¿Qué es la microelectrónica?

Definición técnica y origen del término

La microelectrónica es la rama de la ingeniería electrónica dedicada al diseño, fabricación y aplicación de circuitos y componentes electrónicos de dimensiones microscópicas, generalmente en el orden del micrómetro, que equivale a la millonésima parte de un metro. Trabaja con materiales semiconductores, principalmente silicio, para crear dispositivos capaces de procesar señales eléctricas con altísima eficiencia en un espacio mínimo.

El propio nombre lo dice todo: el prefijo «micro» hace referencia directa a esa escala de trabajo. Según la definición de la Real Academia Española, la microelectrónica es la técnica de diseñar y producir circuitos electrónicos en miniatura, aplicando especialmente elementos semiconductores. Esta disciplina no se limita a hacer las cosas más pequeñas; su objetivo real es lograr mayor funcionalidad, menor consumo energético y más velocidad de procesamiento en cada generación de dispositivos.

¿Cómo se mide la escala en microelectrónica?

Para entender la escala en microelectrónica, hay que tener una referencia concreta. Un micrómetro (µm) equivale a 0,000001 metros, o lo que es lo mismo, una millonésima parte de un metro. Un cabello humano mide entre 50 y 100 micrómetros de diámetro, lo que da una idea de cuán pequeños son los componentes que maneja esta disciplina. Los transistores en los chips más modernos se fabrican ya en el rango de los nanómetros, una escala todavía diez veces más pequeña.

Historia y evolución de la microelectrónica

El transistor: el punto de partida

Toda la historia de la microelectrónica arranca en 1947, cuando John Bardeen, Walter Brattain y William Shockley inventaron el transistor en los Laboratorios Bell de la AT&T. El transistor es un dispositivo semiconductor capaz de amplificar señales eléctricas y actuar como interruptor, dos funciones que resultaron ser la base de toda la electrónica moderna. Antes de su aparición, los equipos electrónicos dependían de válvulas de vacío, voluminosas, calientes y poco fiables.

Lo que en aquel momento tenía el tamaño aproximado de una naranja, con el tiempo se fue reduciendo drásticamente. En las primeras aplicaciones comerciales, se usó en receptores de radio portátiles y en aparatos de audición, sectores donde el bajo peso y el tamaño reducido eran factores decisivos. Varios historiadores de la tecnología consideran al transistor como «el mayor invento del siglo XX», y no es una afirmación exagerada: sin él no existirían los circuitos integrados, los microprocesadores ni la computación tal como la conocemos.

Del circuito integrado al microchip moderno

El siguiente salto llegó en 1958, cuando Jack Kilby, trabajando para Texas Instruments, tuvo la idea de integrar todos los componentes de un circuito —transistores, resistencias, condensadores e inductores— en un único sustrato semiconductor. Ese resultado se llama circuito integrado, más conocido como chip. Casi al mismo tiempo, Robert Noyce desarrolló un método planar para fabricar estos dispositivos a mayor escala, lo que permitió su producción industrial.

El impacto fue inmediato. Los circuitos integrados permitieron agrupar múltiples componentes en un espacio diminuto, reduciendo el consumo de energía y aumentando la velocidad de procesamiento de forma simultánea. En el año 2000, Jack Kilby recibió el Premio Nobel de Física por su contribución al desarrollo de la tecnología de la información. Los chips modernos de última generación llegan a contener del orden de diez mil millones de transistores en una superficie del tamaño de una uña.

La ley de Moore y la miniaturización continua

En 1965, Gordon Moore, cofundador de Intel, observó que el número de transistores en un circuito integrado se duplicaba aproximadamente cada uno o dos años, manteniendo el mismo coste de fabricación. Esta observación, conocida como la ley de Moore, se convirtió en la hoja de ruta que guio décadas de desarrollo tecnológico. Gracias a ella, la industria pudo planificar con anticipación los avances en potencia de cómputo y eficiencia energética.

Sin embargo, a medida que los transistores se acercan a la escala atómica, los límites físicos hacen cada vez más difícil seguir reduciendo su tamaño sin perder rendimiento o aumentar el consumo de calor. La ley de Moore, que fue cierta durante décadas, está comenzando a perder validez en su formulación original, lo que ha llevado a la industria a buscar nuevas estrategias: integración en tres dimensiones, nuevos materiales y arquitecturas de computación alternativas.

Componentes fundamentales de la microelectrónica

Transistores y su papel en los circuitos

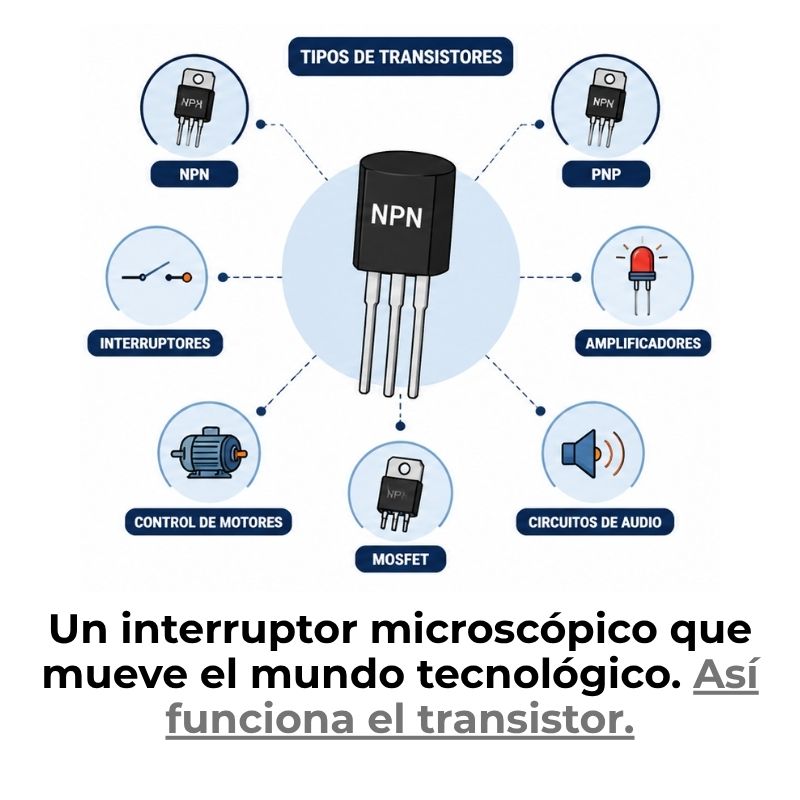

El transistor es el componente más importante de toda la microelectrónica. Su función principal es doble: actuar como amplificador de señales eléctricas o como interruptor que controla el paso de corriente en un circuito. En un solo microprocesador moderno pueden coexistir miles de millones de transistores, cada uno de ellos operando a velocidades impensables hace pocas décadas. El tipo más extendido en la actualidad es el transistor MOSFET, cuya estructura planar permite integrar cantidades masivas en un único chip.

Resistencias, condensadores e inductores en miniatura

Junto al transistor, otros componentes pasivos forman la estructura de cualquier circuito microelectrónico. Las resistencias limitan y controlan el flujo de corriente; los condensadores almacenan energía temporalmente y se utilizan en circuitos de alta frecuencia; los inductores generan campos magnéticos y regulan la corriente en aplicaciones de potencia y radiofrecuencia. Todos ellos tienen versiones microfabricadas sobre el mismo sustrato semiconductor que el resto del circuito.

Circuitos integrados: el corazón de los dispositivos

Un circuito integrado, también llamado chip o microchip, es un circuito electrónico completo fabricado sobre un pequeño trozo de material semiconductor, generalmente silicio. Agrupa en un solo sustrato transistores, resistencias, condensadores y los conductores que los interconectan, formando un sistema funcional autónomo. Según una definición técnica precisa, «un chip es un circuito electrónico realizado a escala micro/nanométrica que está formado por la interconexión de un conjunto de dispositivos y componentes integrados en un sustrato de material semiconductor».

¿Cómo se fabrican los componentes microelectrónicos?

Fotolitografía: dibujando en silicio con luz

La fotolitografía es el proceso central de la fabricación microelectrónica. Consiste en usar luz ultravioleta para proyectar los patrones de un circuito sobre una fina capa de material fotosensible que cubre el sustrato de silicio. El resultado es como una imprenta microscópica que permite fabricar circuitos completos a escalas de nanómetros. Una vez expuesta la capa fotosensible, se aplican procesos químicos que graban o eliminan material en las zonas deseadas, definiendo con precisión la geometría de cada componente.

Cada iteración del proceso añade una capa nueva sobre las anteriores. Un chip moderno puede requerir más de treinta capas sucesivas de fotolitografía, cada una con su propio patrón de circuito. La precisión que exige este proceso es tal que cualquier partícula de polvo del tamaño de un micrómetro puede arruinar por completo un chip. Por eso la fabricación se realiza en entornos controlados llamados salas limpias, diseñados para mantener la contaminación de partículas en niveles extraordinariamente bajos.

Salas limpias y control de contaminantes

Las salas limpias son instalaciones especializadas donde la concentración de partículas en suspensión se controla con extrema rigurosidad. Los operarios trabajan con trajes herméticos que cubren todo el cuerpo, incluyendo la cara y el cabello, para evitar que cualquier partícula biológica contamine el proceso. El aire se filtra continuamente y se renueva varias veces por hora mediante sistemas de presión positiva. El nivel de limpieza de estas instalaciones es miles de veces superior al de un quirófano.

Niveles de integración: de SSI a VLSI

La cantidad de componentes que contiene un circuito integrado define su nivel de integración. Desde los primeros chips con apenas unos pocos transistores hasta los procesadores actuales con miles de millones, la industria usa una clasificación estandarizada para describir esta densidad. Conocer estos niveles ayuda a entender la evolución histórica de la microelectrónica y a comparar distintos tipos de circuitos integrados según su complejidad.

Tipos de dispositivos microelectrónicos

Dispositivos digitales

Los dispositivos digitales trabajan con señales que solo tienen dos estados posibles: encendido (1) y apagado (0). Son el tipo más extendido en la microelectrónica actual, e incluyen microprocesadores, memorias RAM, memorias flash, controladores lógicos y FPGAs. Todo lo que implica procesamiento de datos, almacenamiento de información o lógica computacional pertenece a esta categoría. El fundamento de su funcionamiento son los transistores usados como interruptores en estructuras lógicas denominadas puertas.

Dispositivos analógicos

A diferencia de los digitales, los dispositivos analógicos trabajan con señales continuas que pueden tomar cualquier valor dentro de un rango. Amplificadores operacionales, convertidores analógico-digitales (ADC) y circuitos de radiofrecuencia son ejemplos típicos. Su papel es fundamental en aplicaciones donde se captura una señal del mundo físico —como sonido, temperatura o luz— y se convierte a un formato que los circuitos digitales puedan procesar. Sin ellos, la interfaz entre el mundo real y los sistemas digitales sería imposible.

Sistemas microelectromecánicos (MEMS)

Los MEMS (Microelectromechanical Systems) combinan componentes electrónicos con estructuras mecánicas de tamaño microscópico fabricadas sobre el mismo sustrato de silicio. Son los responsables de funciones que quizás no sabías que tu dispositivo realizaba: el acelerómetro de tu smartphone que detecta cambios de velocidad y gira la pantalla, los microsensores de presión en el sistema de frenos de un automóvil o los micrófonos de los auriculares inalámbricos son todos MEMS. Su campo de aplicación abarca medicina, automoción, medioambiente y electrónica de consumo.

Aplicaciones de la microelectrónica en la vida cotidiana

Electrónica de consumo y comunicaciones

Los teléfonos inteligentes, tabletas, ordenadores portátiles y auriculares inalámbricos que usas cada día son posibles gracias a los circuitos integrados que optimizan el uso de espacio y energía. Un smartphone moderno contiene varios chips especializados que trabajan en paralelo: uno para el procesamiento principal, otro para las comunicaciones inalámbricas, otro para la cámara y otro para gestionar la batería. Si te interesa comprender cómo medir señales y comprobar el funcionamiento eléctrico de estos circuitos, aprender a usar un multímetro para medir voltaje es un primer paso práctico esencial.

Las redes de comunicación global también dependen completamente de la microelectrónica. Los enrutadores, antenas de telefonía, satélites de comunicaciones y la infraestructura de internet funcionan gracias a componentes microelectrónicos de radiofrecuencia capaces de transmitir y recibir señales a altísima velocidad. La evolución hacia el 5G y, en el futuro próximo, el 6G está empujando el desarrollo de circuitos integrados con capacidades de modulación más complejas y mayor eficiencia espectral.

Sector médico: de los marcapasos a los biosensores

En medicina, la miniaturización de los componentes electrónicos ha transformado el diagnóstico y el tratamiento de enfermedades. Los marcapasos, los medidores de glucosa, los implantes cocleares y las bombas de insulina dependen de circuitos miniaturizados que deben operar con consumo energético extremadamente bajo, ya que sus baterías pueden durar años. Los sensores MEMS permiten hoy monitorizar parámetros vitales en tiempo real mediante dispositivos tan pequeños que pueden llevarse en la muñeca.

La electrónica médica de nueva generación avanza hacia dispositivos implantables que se comunican de forma inalámbrica con el exterior. Los biosensores integrados en chips de silicio son capaces de detectar biomarcadores específicos en sangre con una precisión que antes solo era posible en laboratorios. Esta convergencia entre microelectrónica y biología abre un campo completamente nuevo que se conoce como electrónica biomédica.

Automoción y aeronáutica

Un automóvil moderno puede contener más de cien unidades de control electrónico (ECU) que gestionan desde el motor hasta el sistema de frenos antibloqueo. Los sistemas avanzados de asistencia al conductor (ADAS), como la detección de carriles, el frenado automático de emergencia y el control de crucero adaptativo, son posibles gracias a procesadores microelectrónicos de alta velocidad combinados con sensores de radar, cámara y LIDAR. La microelectrónica es, literalmente, lo que hace más seguros a los vehículos actuales.

En aeronáutica, los sistemas de aviónica dependen de circuitos microelectrónicos ligeros y altamente confiables. El peso es un factor crítico en la aviación, por lo que la miniaturización permite incorporar más funcionalidad sin penalizar la masa de la aeronave. Los sistemas de navegación, comunicación y control de vuelo integran componentes microelectrónicos diseñados para operar en condiciones extremas de temperatura, vibración y radiación. Entender cómo analizar estas señales eléctricas de forma visual es lo que hace útil aprender a usar un osciloscopio en el contexto de la electrónica aplicada.

Industria y automatización

La automatización industrial moderna descansa sobre una base microelectrónica sólida. Los controladores lógicos programables (PLC), los robots industriales y los sistemas de visión artificial utilizan procesadores embebidos y sensores microelectrónicos para gestionar con precisión los procesos de fabricación. La industria 4.0 y el Internet de las Cosas (IoT) han multiplicado la demanda de chips especializados capaces de procesar datos localmente, sin necesidad de conexión a servidores externos, lo que se conoce como computación en el borde o edge computing.

¿En qué se diferencia la microelectrónica de la nanoelectrónica?

La principal diferencia entre ambas disciplinas está en la escala a la que trabajan. La microelectrónica opera en el orden del micrómetro (millonésima parte de un metro), mientras que la nanoelectrónica trabaja en el rango del nanómetro, que es diez veces más pequeño aún y se acerca a la escala de los átomos y las moléculas. Ambas son ramas de la misma familia, pero las técnicas de fabricación, los materiales y los desafíos físicos que enfrentan son significativamente distintos.

En la práctica, la frontera entre microelectrónica y nanoelectrónica ya se ha cruzado: los transistores de los procesadores modernos se fabrican en nodos de proceso de apenas unos pocos nanómetros. Sin embargo, el término microelectrónica sigue siendo el más utilizado para referirse al conjunto de la disciplina, que abarca tanto el diseño a escala microscópica como los procesos de fabricación avanzados que ya trabajan a nivel nanométrico. La nanoelectrónica, en sentido estricto, implica además el uso de fenómenos cuánticos y materiales bidimensionales como el grafeno.

El futuro de la microelectrónica

Computación cuántica y electrónica flexible

La computación cuántica representa uno de los caminos más prometedores para superar los límites de la microelectrónica clásica. En lugar de trabajar con bits que son 0 o 1, los sistemas cuánticos utilizan qubits que pueden existir en ambos estados simultáneamente, lo que permite resolver ciertos tipos de problemas de forma exponencialmente más rápida. Aunque todavía se encuentra en fases tempranas de desarrollo, la investigación avanza hacia procesadores cuánticos que podrían transformar sectores como la criptografía, la simulación molecular y la optimización logística.

La electrónica flexible es otra línea de innovación con enorme potencial. Se trata de circuitos fabricados sobre sustratos delgados y maleables que pueden doblarse o estirarse sin perder su funcionalidad. Las pantallas enrollables, los parches médicos inteligentes y los sensores integrados en tejidos son aplicaciones reales de esta tecnología. El desafío principal está en encontrar materiales semiconductores que mantengan sus propiedades eléctricas al deformarse, lo que ha impulsado la investigación en polímeros conductores y materiales bidimensionales como el grafeno.

Integración 3D y nuevos materiales

Ante la dificultad de seguir reduciendo el tamaño de los transistores en el plano horizontal, la industria ha comenzado a apilar chips en capas verticales, una técnica conocida como integración tridimensional o 3D stacking. Esta estrategia permite aumentar la densidad de componentes y reducir la distancia entre procesador y memoria, lo que se traduce en menor latencia y menor consumo de energía. Los chips de memoria de alta densidad (HBM) que se usan en tarjetas gráficas modernas son un ejemplo concreto de esta tecnología ya en producción.

La búsqueda de nuevos materiales semiconductores también está en plena actividad. El nitruro de galio (GaN) y el carburo de silicio (SiC) son alternativas al silicio que ofrecen mayor tolerancia a temperaturas elevadas y mayor eficiencia en aplicaciones de potencia, como los cargadores rápidos y la electrónica de vehículos eléctricos. El grafeno y otros materiales bidimensionales prometen propiedades eléctricas superiores al silicio a escalas nanométricas, aunque su integración en procesos industriales a gran escala sigue siendo un desafío activo de investigación. Para quien quiere entender cómo se analiza este tipo de componentes en la práctica, la ingeniería electrónica como disciplina ofrece el marco completo que lo hace posible.

Preguntas frecuentes

¿Qué estudia la microelectrónica?

La microelectrónica estudia el diseño, la fabricación y el funcionamiento de circuitos y componentes electrónicos de dimensiones microscópicas. Abarca desde los materiales semiconductores y sus propiedades físicas hasta los procesos de fabricación como la fotolitografía, pasando por el diseño de circuitos integrados, los métodos de prueba y verificación y las aplicaciones en sistemas electrónicos complejos. Es una disciplina que conecta la física del estado sólido con la ingeniería de sistemas y está en el corazón de prácticamente toda la tecnología electrónica moderna.

¿Cuál es la diferencia entre un chip y un circuito integrado?

En la práctica, los términos chip, microchip y circuito integrado se usan de manera intercambiable para referirse al mismo elemento: un conjunto de transistores, resistencias, condensadores y conductores integrados en un pequeño trozo de material semiconductor. Técnicamente, el circuito integrado es el concepto electrónico y el chip es el objeto físico que lo materializa. El prefijo «micro» se añade para enfatizar su tamaño reducido. En conversaciones cotidianas o técnicas, los tres términos describen lo mismo sin diferencia práctica relevante.

¿Qué materiales se usan en la fabricación microelectrónica?

El material más utilizado es el silicio, debido a sus propiedades semiconductoras naturales, su abundancia en la corteza terrestre y la madurez de los procesos industriales desarrollados para trabajar con él. Para aplicaciones específicas también se utiliza germanio, arseniuro de galio (GaAs) para dispositivos de alta frecuencia y nitruro de galio (GaN) para aplicaciones de potencia y alta temperatura. En investigación, materiales como el grafeno y el diseleniuro de molibdeno (MoS₂) apuntan a ser semiconductores de próxima generación capaces de superar las limitaciones físicas del silicio.

¿Qué es la ley de Moore y por qué es importante?

La ley de Moore es una observación formulada en 1965 por Gordon Moore, cofundador de Intel, que establecía que el número de transistores en un circuito integrado se duplicaría aproximadamente cada uno o dos años. Su importancia radica en que se convirtió en una profecía autocumplida: la industria la adoptó como hoja de ruta y planificó sus inversiones en investigación y fabricación para cumplirla. Gracias a esta ley, durante décadas se pudo predecir con precisión el aumento de potencia de cómputo disponible, lo que permitió diseñar software y sistemas con visión de futuro. Hoy, ese ritmo de miniaturización está encontrando límites físicos fundamentales.

¿Para qué sirve un transistor en microelectrónica?

El transistor cumple dos funciones básicas en microelectrónica: actuar como amplificador de señales eléctricas y funcionar como interruptor electrónico. Como interruptor, es el bloque fundamental con el que se construye toda la lógica digital: al combinar millones o miles de millones de transistores en estado encendido/apagado, los procesadores pueden ejecutar instrucciones, realizar cálculos y procesar datos. Como amplificador, permite aumentar la potencia de señales débiles, función esencial en audio, radiofrecuencia y telecomunicaciones. Sin el transistor, la microelectrónica tal como la conocemos no existiría.

¿Qué es la fotolitografía en microelectrónica?

La fotolitografía es el proceso central mediante el cual se transfieren los patrones de un circuito sobre el sustrato de silicio durante la fabricación de chips. Funciona proyectando luz ultravioleta a través de una máscara que contiene el patrón del circuito sobre una capa de material fotosensible que cubre el silicio. Las zonas expuestas a la luz cambian sus propiedades químicas, lo que permite grabar o eliminar material de forma selectiva con precisión nanométrica. Una sola oblea de silicio puede contener cientos de chips idénticos fabricados en paralelo mediante este proceso, que se repite decenas de veces con diferentes capas y patrones.

¿Qué son los MEMS y dónde se usan?

Los MEMS (Microelectromechanical Systems, o sistemas microelectromecánicos) son dispositivos que integran componentes mecánicos y electrónicos de tamaño microscópico en un mismo sustrato semiconductor. Combinan la capacidad de detectar o actuar sobre el mundo físico con la de procesar señales electrónicas, sin necesidad de interconexiones externas entre partes mecánicas y circuitos. Se usan en los acelerómetros y giroscopios de los smartphones, en los sensores de presión de los neumáticos, en los micrófonos de los auriculares inalámbricos, en los sistemas de airbag de los vehículos y en una enorme variedad de aplicaciones médicas e industriales.

¿Dónde se puede estudiar microelectrónica?

La microelectrónica se estudia principalmente como especialidad dentro de los grados universitarios de ingeniería electrónica, ingeniería eléctrica o ingeniería de telecomunicaciones. Muchas universidades ofrecen además másteres específicos en diseño de circuitos integrados, semiconductores o sistemas embebidos. A nivel de formación autodidacta, existen plataformas en línea con cursos sobre diseño VLSI, lenguajes de descripción de hardware (VHDL, Verilog) y simulación de circuitos. El punto de partida más accesible es comprender los fundamentos de la electrónica analógica y digital, junto con nociones básicas de física de semiconductores, antes de abordar el diseño a nivel microelectrónico. Puedes encontrar más contenido relacionado en la sección de ingeniería electrónica de este sitio web.

Conclusión

La microelectrónica es mucho más que una rama técnica de la ingeniería: es la disciplina que hace posible el mundo tecnológico que te rodea. Desde el transistor inventado en 1947 hasta los chips con miles de millones de componentes en producción hoy, cada avance en esta área ha transformado la forma en que vives, te comunicas y trabajas. Entender sus fundamentos te permite ver la tecnología con una perspectiva completamente diferente, más profunda y más real.

A lo largo de este contenido has visto qué es la microelectrónica y cuál es su escala de trabajo, cuáles son sus componentes esenciales, cómo se fabrican los chips mediante procesos como la fotolitografía, en qué sectores se aplica y hacia dónde apunta su evolución. Puedes aplicar este conocimiento para comprender mejor cualquier dispositivo electrónico que uses, para orientar tus estudios en ingeniería o simplemente para tener una base sólida sobre la que seguir aprendiendo.

Si este tema te ha generado más preguntas que respuestas, eso es una buena señal: significa que estás empezando a pensar como alguien que entiende cómo funciona la tecnología por dentro. En este sitio web encontrarás más contenido sobre electrónica, ingeniería y los principios que mueven los dispositivos modernos. Sigue explorando a tu ritmo.
