Tipos de circuitos integrados

¿Qué es un circuito integrado y cómo funciona?

Un circuito integrado (CI) es un conjunto de componentes electrónicos —transistores, resistencias, condensadores y diodos— fabricados sobre una sola pieza de material semiconductor, normalmente silicio. Todo ese conjunto, que en electrónica discreta ocuparía una placa entera, queda encapsulado en un chip del tamaño de tu uña o incluso más pequeño. El resultado es un dispositivo que opera con rapidez, consume poca energía y resulta mucho más económico de producir en serie que cualquier circuito construido con componentes separados.

Lo que distingue a un circuito integrado de otros componentes es que no realiza una sola función aislada, sino que integra un sistema completo capaz de amplificar señales, tomar decisiones lógicas, almacenar datos o controlar otros dispositivos. Esa capacidad de reunir funciones complejas en un espacio mínimo es, precisamente, la razón por la que los CI se convirtieron en la base de la electrónica moderna. Puedes encontrarlos en prácticamente cualquier dispositivo: desde una lavadora hasta un satélite.

Componentes internos de un circuito integrado

Dentro de un circuito integrado conviven varios tipos de componentes que trabajan en conjunto. Los transistores son los elementos activos más importantes: actúan como interruptores o amplificadores y son los responsables del procesamiento de señales y del control lógico. A su lado aparecen resistencias, que limitan la corriente en diferentes partes del circuito, y condensadores, que almacenan carga eléctrica de forma temporal y filtran variaciones no deseadas en la tensión.

Todos estos componentes quedan unidos por una red de interconexiones metálicas de aluminio o cobre grabadas sobre el sustrato durante el proceso de fabricación. Esa red es la que define exactamente cómo fluye la señal y determina la función final del chip. A diferencia de un circuito tradicional soldado en una placa, aquí todo ocurre en un espacio microscópico donde las distancias se miden en nanómetros.

Materiales semiconductores usados en su fabricación

El material más utilizado en la fabricación de circuitos integrados es el silicio, porque ofrece un equilibrio ideal entre conductividad, coste y estabilidad térmica. Sin embargo, para aplicaciones que demandan mayor velocidad o eficiencia en frecuencias muy altas, se emplean otros semiconductores como el arseniuro de galio (GaAs) o el silicio-germanio (SiGe). Cada material tiene propiedades eléctricas distintas que lo hacen más adecuado para ciertos contextos.

El silicio, además, es abundante y su proceso de purificación está ampliamente dominado por la industria, lo que lo convierte en la opción más económica a escala masiva. La elección del material semiconductor condiciona directamente la velocidad, el consumo energético y la frecuencia de operación del CI, razón por la que los ingenieros de diseño evalúan este parámetro desde las etapas más tempranas del desarrollo.

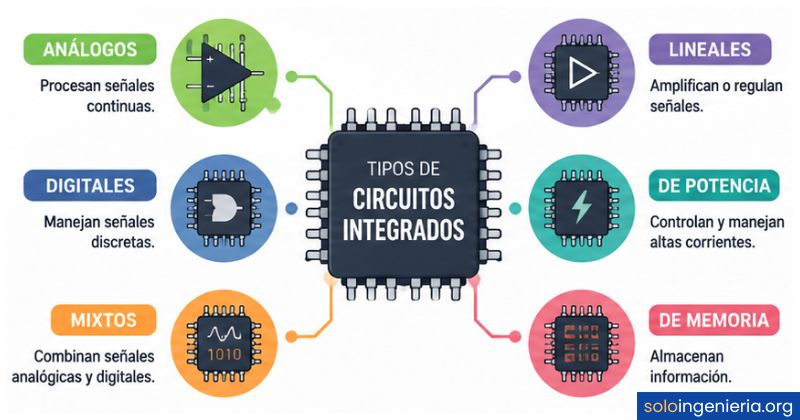

Clasificación según el tipo de señal que procesan

La forma más común de clasificar los circuitos integrados es atendiendo al tipo de señal con la que trabajan. Esta distinción define su arquitectura interna, los componentes que los forman y las aplicaciones en las que resultan útiles. Existen tres categorías principales: analógicos, digitales y mixtos, y cada una responde a necesidades técnicas completamente distintas dentro de la ingeniería electrónica.

Circuitos integrados analógicos

Los circuitos integrados analógicos trabajan con señales continuas que pueden tomar cualquier valor dentro de un rango, igual que ocurre con el sonido, la temperatura o la luz. Su salida varía de forma proporcional a la entrada, sin saltos bruscos ni niveles fijos. Esta característica los hace indispensables en todo sistema que necesite capturar o reproducir fenómenos del mundo físico con fidelidad, ya que preservan la naturaleza fluida de la señal original.

Los ejemplos más representativos son los amplificadores operacionales, los reguladores de voltaje y los filtros activos. Un regulador de voltaje, por ejemplo, convierte una tensión de entrada variable en una salida estable, algo esencial en cargadores, fuentes de alimentación y cualquier circuito que requiera un nivel de tensión preciso para funcionar correctamente. También se usan ampliamente en audio, sensores de temperatura y sistemas de comunicación por radiofrecuencia.

Circuitos integrados digitales

A diferencia de los analógicos, los circuitos integrados digitales no operan sobre un espectro continuo de valores. Solo reconocen dos estados posibles: nivel alto (1) y nivel bajo (0), que corresponden a dos rangos de tensión bien definidos. Toda la información que procesan —texto, imágenes, audio, vídeo— se representa en esos dos estados, combinados en secuencias binarias que el chip interpreta y manipula a gran velocidad.

Los componentes fundamentales de los circuitos integrados digitales son las compuertas lógicas, que realizan operaciones booleanas básicas: AND, OR, NOT, NAND, NOR y XOR. A partir de esas operaciones elementales se construyen estructuras más complejas como sumadores, registros, contadores y, finalmente, microprocesadores completos. Un microprocesador moderno puede contener miles de millones de transistores trabajando coordinadamente para ejecutar instrucciones en fracciones de nanosegundo.

Circuitos integrados mixtos

Los circuitos integrados mixtos combinan, en un único chip, secciones analógicas y secciones digitales. Su función principal es actuar como puente entre el mundo físico —que opera con señales continuas— y los sistemas digitales que procesan información binaria. El ejemplo más claro es el convertidor analógico-digital (ADC), que toma una señal continua, como la voz captada por un micrófono, y la transforma en datos binarios que una computadora puede procesar.

También existe el proceso inverso: el convertidor digital-analógico (DAC) toma datos binarios y los convierte en una señal continua, como la que sale por los altavoces de tu teléfono. Los chips mixtos son especialmente comunes en dispositivos de comunicación, donde una misma señal necesita pasar por etapas analógicas —para transmitirse por el aire— y por etapas digitales —para ser procesada y almacenada— dentro del mismo sistema.

Clasificación según el nivel de integración

Otra manera de ordenar los circuitos integrados es según la cantidad de componentes activos —principalmente transistores— que contienen en un solo chip. Este criterio, conocido como nivel de integración, refleja directamente la complejidad del CI y ha evolucionado de forma espectacular desde los primeros chips de los años sesenta hasta los procesadores actuales.

SSI, MSI, LSI y VLSI: diferencias clave

La clasificación SSI corresponde a los primeros chips desarrollados, con apenas unas pocas compuertas lógicas integradas. La categoría VLSI es la que domina la electrónica de consumo actual: los procesadores modernos, las tarjetas gráficas y los chips de inteligencia artificial caen dentro de este nivel, con cantidades de transistores que hace cuatro décadas habrían parecido imposibles de fabricar.

¿Qué implica tener más transistores en un chip?

A mayor número de transistores en un chip, mayor es su capacidad para realizar operaciones complejas en menos tiempo. Pero no se trata solo de velocidad: más transistores implican también mayor capacidad de almacenamiento, mayor paralelismo en el procesamiento y, con las tecnologías modernas, un consumo energético por operación más bajo. Esto es posible gracias a la reducción continua del tamaño de cada transistor, que actualmente se mide en nanómetros.

La relación entre el tamaño del transistor y su rendimiento es directa: cuanto más pequeño es el transistor, menos distancia recorre la señal y más rápido opera el chip. Esa tendencia a reducir el tamaño de los transistores y duplicar su cantidad aproximadamente cada dos años se conoce como la ley de Moore, un principio empírico que ha guiado el desarrollo de la industria de semiconductores durante décadas.

Clasificación según su método de fabricación

El proceso de fabricación de un circuito integrado también sirve como criterio de clasificación. No todos los chips se producen de la misma manera, y la técnica utilizada define tanto sus prestaciones como su coste y las aplicaciones para las que resultan más adecuados. Los dos grandes grupos son los circuitos integrados monolíticos y los híbridos, con diferencias relevantes en estructura y rendimiento.

Circuitos integrados monolíticos

En un circuito integrado monolítico, todos los componentes electrónicos se fabrican sobre un único cristal semiconductor, generalmente silicio. El término «monolítico» hace referencia precisamente a esa unidad: todo el circuito nace de una sola pieza de material. Los componentes no se colocan uno a uno, sino que se crean directamente sobre la superficie del sustrato mediante procesos fotolitográficos, difusión y deposición de capas a escala nanométrica.

Este tipo de fabricación permite una producción en masa extremadamente eficiente, lo que reduce el coste por unidad de forma drástica. La gran mayoría de los chips que utilizas a diario —procesadores, memorias, microcontroladores— son monolíticos. Su principal ventaja es la consistencia: al fabricarse en el mismo sustrato, todos los componentes tienen características eléctricas muy homogéneas, lo que se traduce en mayor fiabilidad y mejor rendimiento.

Circuitos integrados híbridos

Los circuitos integrados híbridos combinan varios chips monolíticos y componentes discretos sobre un sustrato común, generalmente cerámico o de material epoxy. No todo el circuito se fabrica en un único cristal: en cambio, diferentes chips se ensamblan y conectan entre sí sobre una base portadora. Este enfoque permite combinar tecnologías que no serían compatibles en un mismo proceso de fabricación monolítico.

Los circuitos híbridos son especialmente útiles en aplicaciones de alta potencia, radiofrecuencia o entornos con requerimientos térmicos exigentes, donde la electrónica estándar no alcanza el rendimiento necesario. Los encontrarás en módulos de encendido para automóviles, fuentes de alimentación de alta eficiencia y equipos de comunicación por radiofrecuencia. Su coste es más alto que el de los monolíticos, pero ofrecen prestaciones que justifican esa diferencia en contextos específicos.

¿Cuáles son los tipos de circuitos integrados más usados?

Más allá de las clasificaciones teóricas, en la práctica existen familias de circuitos integrados que aparecen una y otra vez en los diseños electrónicos. Conocerlas te permite identificar rápidamente qué función cumple cada chip en un esquema y por qué fue elegido para esa posición en el circuito. Los tipos más comunes son los microprocesadores, microcontroladores, memorias, amplificadores operacionales y circuitos lógicos programables.

Microprocesadores y microcontroladores

El microprocesador es el tipo de circuito integrado más complejo: concentra en un solo chip la unidad de procesamiento central (CPU) capaz de ejecutar millones —o miles de millones— de instrucciones por segundo. No trabaja solo: necesita chips externos de memoria, controladores de entrada/salida y otros periféricos. Lo encuentras en computadoras, servidores y sistemas donde el rendimiento bruto es la prioridad.

El microcontrolador, en cambio, integra en un único chip el procesador, la memoria y los periféricos de entrada/salida. Es un sistema completo en un solo encapsulado, diseñado para controlar una tarea específica de forma autónoma y eficiente. Los microcontroladores son la base de los sistemas embebidos: los encontrarás en electrodomésticos, control de motores, sistemas de riego automático y cualquier dispositivo que necesite lógica de control sin requerir la potencia de un ordenador completo.

Memorias: RAM, ROM y Flash

Los chips de memoria son circuitos integrados digitales dedicados exclusivamente al almacenamiento de datos. La RAM (memoria de acceso aleatorio) almacena datos de forma temporal mientras el sistema está encendido: es rápida, permite leer y escribir en cualquier orden y se borra al cortar la alimentación. La ROM, en cambio, contiene datos permanentes grabados durante la fabricación o en procesos controlados, ideales para almacenar el firmware de un dispositivo.

La memoria Flash combina lo mejor de ambas: conserva los datos sin alimentación eléctrica, como la ROM, pero permite reescribirse eléctricamente, como la RAM. Es el tipo de memoria que llevan los teléfonos inteligentes, las tarjetas SD, los SSD y los USB. Su versatilidad la ha convertido en el estándar de almacenamiento no volátil en prácticamente toda la electrónica portátil actual, desplazando a los discos duros mecánicos en muchas aplicaciones.

Amplificadores operacionales

El amplificador operacional —conocido como op-amp— es uno de los circuitos integrados analógicos más versátiles y utilizados. Amplifica la diferencia de tensión entre sus dos entradas con una ganancia muy elevada y, combinándolo con resistencias y condensadores externos, se puede configurar para realizar operaciones matemáticas, filtrar frecuencias, comparar tensiones o generar oscilaciones. Esa flexibilidad explica por qué aparece en casi cualquier diseño analógico.

En la práctica, los amplificadores operacionales se usan para acondicionar la señal de sensores antes de digitalizarla, para construir filtros activos en equipos de audio y para crear referencias de tensión estables en fuentes de alimentación. El LM741 y el TL071 son dos de los op-amps más conocidos en el entorno académico y profesional, aunque hoy existen cientos de variantes optimizadas para aplicaciones de bajo consumo, alta frecuencia o precisión extrema.

Circuitos lógicos programables (FPGA y PLD)

Los circuitos lógicos programables permiten al usuario definir la funcionalidad del chip después de su fabricación, a diferencia de los chips de función fija. Una FPGA (Field Programmable Gate Array) contiene un conjunto de bloques lógicos interconectables que se configuran mediante software, lo que permite implementar cualquier función digital sin necesidad de fabricar un chip personalizado. Son ideales para prototipos, investigación y aplicaciones donde la función puede cambiar.

Los PLD (Programmable Logic Devices) son versiones más simples, con menor densidad lógica pero mayor rapidez de configuración y menor coste. Las FPGA se usan en procesamiento de señales digitales, inteligencia artificial a nivel de hardware, telecomunicaciones y sistemas de control críticos. Su principal ventaja es que combinan la flexibilidad del software con la velocidad y el paralelismo propios del hardware digital, algo que ningún microprocesador de propósito general puede igualar.

Familias lógicas de los circuitos integrados digitales

Dentro de los circuitos integrados digitales existe una clasificación adicional basada en la tecnología de los transistores que los componen y en la forma en que estos se interconectan para formar compuertas lógicas. Estas agrupaciones se denominan familias lógicas y determinan parámetros como la velocidad de operación, el consumo de energía, los niveles de tensión y la compatibilidad entre diferentes chips de un mismo diseño.

Familia TTL (Transistor-Transistor Logic)

La familia TTL utiliza transistores bipolares de unión (BJT) tanto en la etapa de entrada como en la de salida de cada compuerta lógica. Opera a una tensión de 5 V y ofrece una velocidad de conmutación media que la hace adecuada para la mayor parte de las aplicaciones lógicas de propósito general. Los chips TTL se identifican en el mercado por el prefijo 74, seguido de letras y números que indican la variante y la función específica del chip.

La familia TTL fue durante décadas el estándar de la electrónica digital y hoy sigue siendo relevante en educación, laboratorios y sistemas industriales donde la compatibilidad con diseños históricos importa. Su principal limitación frente a los chips CMOS modernos es su mayor consumo estático de energía, lo que la hace menos adecuada para dispositivos alimentados por batería o aplicaciones donde la eficiencia energética es prioritaria.

Familia CMOS

La tecnología CMOS (Complementary Metal-Oxide-Semiconductor) combina transistores de canal N (NMOS) y transistores de canal P (PMOS) en cada compuerta lógica. El secreto de su bajo consumo está en que, en estado estático, apenas circula corriente: un transistor conduce mientras el otro permanece cortado, y solo existe consumo real durante los momentos de conmutación. Esto la convierte en la tecnología ideal para dispositivos alimentados por batería y para chips que integran millones de transistores.

Prácticamente todos los microprocesadores, microcontroladores y chips de memoria modernos utilizan tecnología CMOS. Su rango de tensión de operación —de 1,8 V a 5 V según la variante— la hace versátil y compatible con una gran variedad de sistemas. La alta densidad de integración que permite la tecnología CMOS, sumada a su eficiencia energética, es la razón por la que domina la industria de semiconductores en la actualidad. Para profundizar en los componentes que trabajan junto a estos chips, puedes consultar información sobre los tipos de transistores electrónicos que forman su estructura interna.

Familia ECL (Emitter-Coupled Logic)

La familia ECL emplea transistores bipolares operando en modo de acoplamiento de emisor, sin que lleguen a saturarse durante la conmutación. Esta característica la convierte en la familia lógica más rápida disponible, capaz de operar a frecuencias muy elevadas donde TTL y CMOS no pueden seguir el ritmo. Sin embargo, ese rendimiento tiene un precio: el consumo de energía es significativamente mayor, lo que genera más calor y complica el diseño del sistema de refrigeración.

Por su alta velocidad y su elevado consumo, la familia ECL se reserva para aplicaciones muy específicas donde la velocidad es absolutamente prioritaria: sistemas de telecomunicaciones de alta capacidad, instrumentación de medida de precisión y equipos de procesamiento de señales en tiempo real. No es habitual encontrarla en electrónica de consumo, donde la eficiencia energética pesa más que la velocidad máxima de conmutación.

Aplicaciones de los circuitos integrados por sector

Los circuitos integrados no son exclusivos de ningún campo: su presencia abarca prácticamente todos los sectores tecnológicos e industriales. Entender en qué contexto se usa cada tipo te permite comprender por qué la elección del CI correcto es una decisión de ingeniería, no un simple trámite de componentes. Cada sector prioriza características diferentes: velocidad, consumo, precisión o robustez ambiental, y esas prioridades determinan qué familia o qué tipo de CI es el más adecuado.

En el sector médico, por ejemplo, la precisión analógica es fundamental: un pequeño error en la medición de la señal eléctrica del corazón puede tener consecuencias graves. Por eso los CI analógicos de alta precisión dominan esa aplicación. En contraste, en computación de alto rendimiento prevalecen los chips VLSI con tecnología CMOS, donde la densidad de integración y la eficiencia energética son las métricas que más importan. La ingeniería electrónica estudia precisamente cómo elegir y combinar estos componentes para cada contexto.

Comparativa general de los tipos de circuitos integrados

Reunir las principales características de cada tipo en una sola vista facilita la comprensión de cuándo conviene usar uno u otro. La tabla siguiente agrupa los criterios más relevantes para un primer análisis técnico: tipo de señal, velocidad, consumo, nivel de integración y aplicaciones típicas, de manera que puedas comparar directamente sin necesidad de cambiar de sección.

Tipo de CI	Señal	Velocidad	Consumo	Aplicación típica
Analógico	Continua	Baja-media	Variable	Audio, sensores, alimentación
Digital	Discreta (0/1)	Alta	Bajo (CMOS)	Computadoras, memorias, lógica
Mixto	Ambas	Media-alta	Moderado	Smartphones, módems, ADC/DAC
Monolítico	Cualquiera	Alta	Bajo	Producción masiva general
Híbrido	Cualquiera	Alta-muy alta	Alto	RF, alta potencia, automoción
FPGA / PLD	Digital	Muy alta	Moderado	Prototipos, DSP, IA en hardware
Microprocesador	Digital	Muy alta	Alto	PC, servidores, computación
Microcontrolador	Digital	Media	Muy bajo	IoT, robótica, embebidos

Esta tabla no pretende ser la última palabra en cada categoría: en la práctica, los parámetros dependen del fabricante, la variante específica y las condiciones de operación. Úsala como punto de partida para orientar la búsqueda del componente adecuado, no como un valor absoluto. Las hojas de datos (datasheets) de cada chip son siempre la fuente definitiva para tomar decisiones de diseño fundamentadas. Conocer también los tipos de diodos electrónicos y los tipos de capacitores electrónicos que trabajan junto a los CI te dará una visión más completa de cómo se construye un sistema electrónico real.

Preguntas frecuentes

¿Qué diferencia hay entre un circuito integrado analógico y uno digital?

La diferencia fundamental está en el tipo de señal que cada uno procesa. Un circuito integrado analógico trabaja con señales continuas que pueden adoptar cualquier valor dentro de un rango, como el sonido o la temperatura, y su salida varía de forma proporcional a la entrada. Un circuito integrado digital, en cambio, solo reconoce dos estados posibles —nivel alto (1) y nivel bajo (0)— y toda la información que maneja se representa en lógica binaria. Esa distinción determina su arquitectura interna, los componentes que los forman y las aplicaciones para las que son adecuados.

¿Qué es la escala de integración en un circuito integrado?

La escala de integración indica cuántos componentes activos —principalmente transistores— contiene un circuito integrado en su interior. Se clasifica en niveles: SSI (menos de 100 transistores), MSI (hasta 1.000), LSI (hasta 10.000) y VLSI (más de 10.000, llegando actualmente a miles de millones). Esta clasificación refleja la complejidad del chip y ha evolucionado de manera continua gracias al avance en las técnicas de fabricación de semiconductores, que permiten reducir el tamaño de cada transistor y aumentar la densidad de integración.

¿Cuál es el tipo de circuito integrado más común en la vida cotidiana?

Los microcontroladores y los chips de memoria Flash son probablemente los tipos de circuitos integrados más presentes en la vida cotidiana. Los microcontroladores gestionan funciones específicas en electrodomésticos, juguetes electrónicos, automóviles, sistemas de riego y dispositivos IoT, mientras que los chips Flash almacenan los datos en teléfonos, tabletas y cámaras. Por encima de ellos en complejidad, el microprocesador del teléfono y de la computadora también forma parte del entorno diario de la mayoría de las personas.

¿Qué es un circuito integrado CMOS y por qué se usa tanto?

Un circuito integrado CMOS es aquel fabricado con tecnología de transistores Metal-Óxido-Semiconductor Complementarios, combinando transistores de canal N y canal P en cada compuerta lógica. Su popularidad se debe a que consume energía principalmente durante los momentos de conmutación y muy poca en estado estático, lo que lo hace eficiente para chips con millones o miles de millones de transistores. Esa eficiencia energética, junto con su alta densidad de integración posible, lo convierte en la tecnología dominante en prácticamente toda la electrónica digital moderna.

¿Para qué sirven los circuitos integrados mixtos?

Los circuitos integrados mixtos sirven como puente entre el mundo físico, que opera con señales continuas, y los sistemas digitales que procesan información binaria. Su función más habitual es la conversión de señales: los convertidores analógico-digital (ADC) transforman una señal continua —como la voz o la temperatura— en datos binarios que un procesador puede manejar, mientras que los convertidores digital-analógico (DAC) hacen el proceso inverso, convirtiendo datos digitales en señales continuas como el audio que escuchas por un altavoz. Son componentes clave en smartphones, módems y equipos de comunicación.

¿Cuál es la diferencia entre un microprocesador y un microcontrolador?

Un microprocesador contiene únicamente la unidad central de procesamiento (CPU) y necesita chips externos de memoria, interfaces de entrada/salida y otros periféricos para funcionar como sistema completo. Un microcontrolador, en cambio, integra en un único chip el procesador, la memoria y los periféricos básicos, formando un sistema autónomo y compacto. El microprocesador se orienta a aplicaciones de alto rendimiento como computadoras y servidores, mientras que el microcontrolador se usa en sistemas embebidos donde importan el bajo consumo, el coste reducido y la simplicidad de diseño.

¿Qué significa VLSI en circuitos integrados?

VLSI significa Very Large Scale Integration, que en español se traduce como integración a muy gran escala. Este término designa a los circuitos integrados que contienen más de diez mil transistores en un solo chip, aunque los diseños actuales superan con facilidad los miles de millones. Los procesadores modernos, las tarjetas gráficas, los chips de inteligencia artificial y los SoC (System on Chip) de los smartphones son ejemplos de tecnología VLSI. Este nivel de integración es el que hace posible la electrónica de consumo tal como la conocemos hoy.

¿Cómo se fabrica un circuito integrado monolítico?

La fabricación de un circuito integrado monolítico comienza con una oblea de silicio puro sobre la que se aplican sucesivas capas de materiales semiconductores, conductores y aislantes mediante procesos como la deposición química, la oxidación térmica y la fotolitografía. En la fotolitografía, un patrón de luz proyectado sobre una capa de resina sensible define con precisión nanométrica las zonas donde se elimina o deposita material, creando así los transistores y sus conexiones. El proceso se repite decenas de veces para construir las diferentes capas del chip, y finalmente la oblea se corta en chips individuales que se encapsulan para su distribución.

Conclusión

Los circuitos integrados son mucho más que pequeños chips negros en una placa de circuito. Detrás de cada uno hay una clasificación precisa que define su arquitectura, su tipo de señal, su nivel de integración y su método de fabricación. Comprender esas categorías te permite leer un esquema electrónico con mayor criterio e identificar por qué cada componente ocupa el lugar que ocupa en un diseño.

Ahora tienes una visión estructurada de los principales tipos: analógicos para señales continuas, digitales para lógica binaria, mixtos para los sistemas que necesitan ambos mundos, monolíticos para producción masiva e híbridos para aplicaciones de alta exigencia. A eso se suman las familias lógicas TTL, CMOS y ECL, y los tipos funcionales como microprocesadores, microcontroladores, memorias y FPGA. Cada vez que te encuentres un chip desconocido, esas categorías serán tu primer filtro para entender qué hace y cómo lo hace.
