Si te preguntas qué componentes electrónicos tiene un televisor moderno, la respuesta incluye panel, mainboard, T-CON, fuente de alimentación, sintonizador, audio y conectividad. En este artículo vas a entender qué hace cada uno, cómo se relacionan entre sí y por qué su funcionamiento conjunto determina la calidad final de la imagen que ves.

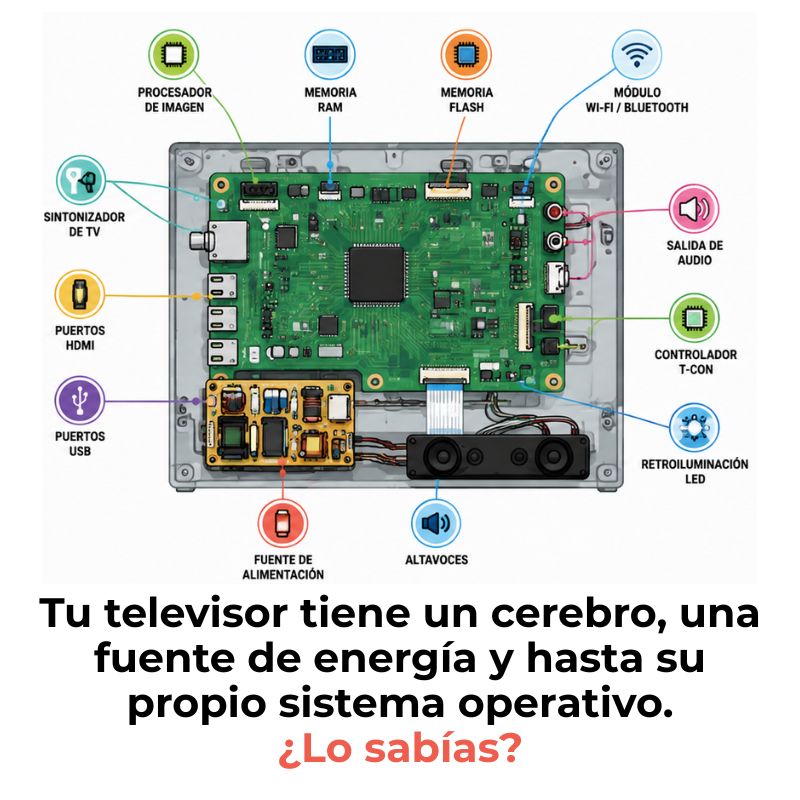

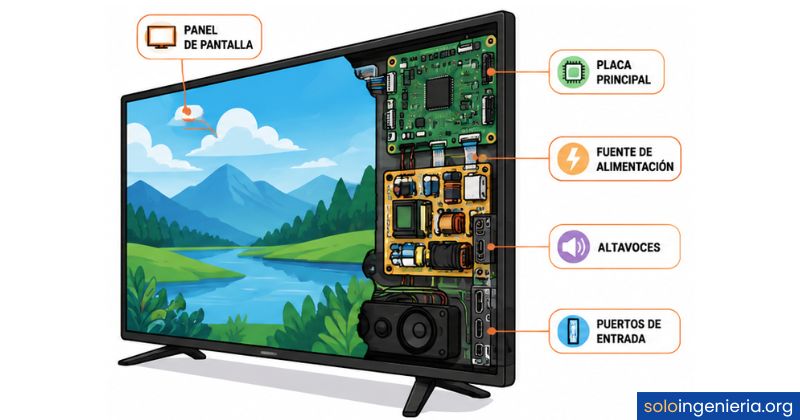

¿Qué son los componentes electrónicos de un televisor moderno?
Los componentes electrónicos de un televisor moderno son el conjunto de placas, circuitos y piezas que trabajan de forma coordinada para transformar una señal de entrada en imagen y sonido. Cada elemento cumple una función concreta dentro de un sistema que combina electrónica digital, óptica y energía, un campo que forma parte de la ingeniería electrónica aplicada al entretenimiento doméstico.
A continuación se agrupan los bloques principales que encontrarás al abrir la carcasa de casi cualquier televisor actual, sin importar la marca ni el tamaño de pantalla. Cada uno se explica con detalle en las siguientes secciones, junto con una ilustración propia que muestra su función dentro del conjunto.
- Panel de visualización: La superficie donde se forma la imagen final, ya sea con tecnología LCD, LED, OLED o QLED.
- Retroiluminación: El sistema que ilumina el panel desde atrás en las pantallas que no generan su propia luz.
- Placa principal (mainboard): El circuito que procesa la señal de vídeo y coordina el resto de los componentes.
- Controlador T-CON: El puente que traduce la señal de la mainboard en instrucciones para cada píxel.
- Fuente de alimentación: El bloque que convierte la corriente de la red eléctrica en los voltajes que necesita cada circuito.
- Sintonizador: El receptor que decodifica las señales de televisión que llegan por antena o cable.
- Sistema de audio: El conjunto formado por altavoces y amplificador que reproduce el sonido.
- Conectividad: Los puertos y módulos inalámbricos que permiten enlazar dispositivos externos e internet.
Panel de visualización: la superficie que forma la imagen
El panel de visualización es el componente donde finalmente se forma la imagen que percibes. Detrás de ese cristal aparentemente simple hay varias capas microscópicas que controlan la luz punto por punto. Cada píxel se gobierna mediante transistores fabricados con semiconductores, la misma familia de materiales que da forma a buena parte de la electrónica moderna.
Tecnologías de panel: LCD, LED, OLED y QLED
Aunque coloquialmente se habla de televisores LED, LCD, OLED o QLED, la diferencia real está en cómo se genera y se controla la luz en cada punto de la pantalla. Para entender mejor esas distinciones, conviene revisar la diferencia entre LED y láser semiconductor, dos formas distintas de emitir luz que influyen en el contraste y el color final.
| Tecnología | Fuente de luz | Ángulo de visión | Uso típico |
|---|---|---|---|
| LCD | Lámpara o LED trasero | Medio | Modelos de entrada |
| LED | Diodos LED traseros | Medio-alto | Gama media y alta |
| OLED | Diodo orgánico por píxel | Muy amplio | Gama alta, cine en casa |
| QLED | LED con capa de puntos cuánticos | Alto | Gama alta, pantallas grandes |
Retroiluminación y control de la luz en pantallas LCD y LED
La retroiluminación es el sistema que ilumina el panel desde atrás en los televisores LCD y LED, ya que el cristal líquido no emite luz propia. Esta función pertenece al campo de la optoelectrónica, la rama que estudia cómo generar, controlar y aprovechar la luz mediante dispositivos electrónicos.
Los LED se ubican en los bordes del panel y la luz se distribuye mediante una guía óptica. Permite carcasas más delgadas, aunque el control del contraste por zonas es más limitado.
Los LED se reparten detrás de todo el panel y se agrupan en zonas independientes. Esto permite atenuar la luz por sectores y lograr negros más profundos en escenas oscuras.
La forma en que se distribuyen los diodos detrás del panel determina el nivel de contraste que puede alcanzar la imagen final. Estas soluciones forman parte de las aplicaciones de la optoelectrónica en el entretenimiento doméstico, donde pequeños cambios en el diseño óptico modifican de forma notable el brillo percibido.
Placa principal o mainboard: el cerebro del televisor
La placa principal, conocida como mainboard, concentra buena parte de la microelectrónica que hace posible el funcionamiento de un televisor moderno. Sobre esta placa se integran el procesador, la memoria y los circuitos que interpretan cada señal de entrada antes de convertirla en imagen y sonido.
Procesador y memoria del sistema
Dentro de la mainboard, cada bloque cumple una tarea concreta y complementaria. El resultado final, una imagen fluida y sin retrasos, depende de que todos estos elementos trabajen sincronizados en fracciones de segundo. A continuación se detallan los cuatro elementos que más influyen en esa coordinación.
- Procesador (SoC): Ejecuta el sistema operativo y coordina el resto de los circuitos de la placa.
- Memoria RAM: Almacena de forma temporal los datos que el procesador necesita en cada instante.
- Almacenamiento interno: Guarda el sistema operativo, las aplicaciones y los ajustes del televisor.
- Sistema operativo: El software que organiza la interfaz, las apps y la comunicación entre componentes.
Controlador T-CON: el puente entre la mainboard y el panel
El controlador T-CON recibe la señal de vídeo ya procesada por la mainboard y la convierte en órdenes individuales para cada píxel del panel. Sin este paso intermedio, el panel no sabría qué nivel de voltaje aplicar a cada punto de la pantalla en cada instante.
El siguiente principio resume por qué este componente resulta tan determinante en la calidad final de la imagen:
El T-CON actúa como intérprete entre la información que envía la mainboard y los millones de píxeles que forman la imagen en el panel.
Fuente de alimentación: energía estable para cada circuito
La fuente de alimentación convierte la corriente alterna que llega del enchufe en distintos voltajes de corriente continua, ya que cada circuito del televisor necesita un nivel de energía diferente para funcionar sin sufrir daños. Esta placa también protege al equipo frente a variaciones bruscas de la red eléctrica.
Procesador y memorias
Puertos USB y sensores
Circuitos de audio y lógica
Retroiluminación LED
Sintonizador: la puerta de entrada de la señal de televisión
El sintonizador recibe la señal de televisión que llega por antena, cable o satélite y la convierte en datos que la mainboard puede procesar. Entender su funcionamiento es también un ejercicio de electrónica práctica aplicada a un dispositivo que usas todos los días, ya que de este componente depende que sintonices canales sin interferencias.
- Terrestre digital: Decodifica la señal que llega por antena convencional en formato digital.
- Cable: Recibe la señal distribuida por operadores de televisión por cable.
- Satélite: Procesa la señal captada por una antena parabólica.
- Streaming por aplicación: No usa un sintonizador físico, sino la conexión a internet del televisor.
Sistema de audio: altavoces y amplificador
El sistema de audio toma la señal digital que entrega la mainboard y la convierte en el sonido que escuchas. En el camino intervienen un procesador de sonido, un amplificador que eleva la señal a un nivel suficiente para mover los altavoces y los propios altavoces, encargados de transformar esa energía eléctrica en ondas sonoras.
Conectividad: puertos y módulos inalámbricos
La conectividad agrupa todos los puertos físicos y módulos inalámbricos que permiten enlazar el televisor con otros dispositivos. Un estándar especialmente relevante en este apartado es el que regula el HDMI Forum, la organización que define las especificaciones técnicas de este tipo de conexión de audio y vídeo.
| Puerto o módulo | Función principal | Dispositivos típicos |
|---|---|---|
| HDMI | Transmite audio y vídeo en alta definición | Consolas, reproductores, decodificadores |
| USB | Reproduce contenido y alimenta accesorios | Memorias, discos externos |
| Ethernet | Conexión a internet por cable | Router doméstico |
| Wifi/Bluetooth | Conexión inalámbrica a redes y accesorios | Auriculares, mandos, móviles |
| Entrada RF | Recibe la señal de antena | Antena terrestre o cable coaxial |
¿Cómo se comunican entre sí los componentes de un televisor?
Todos los bloques que has visto hasta ahora no funcionan de forma aislada, sino que intercambian información en un orden preciso cada vez que enciendes el televisor. La señal entra, se procesa, se traduce para el panel y, en paralelo, se convierte en sonido, mientras la fuente de alimentación sostiene todo el proceso con energía constante.
Preguntas frecuentes
¿Cuál es el componente más importante de un televisor moderno?
No existe un único componente indispensable, ya que todos dependen entre sí para funcionar. Sin embargo, la mainboard suele considerarse el punto de coordinación más crítico, porque procesa la señal, controla el resto de las placas y decide cómo se distribuye la información hacia el panel, el T-CON y el sistema de audio en cada instante.
¿Por qué un televisor tarda unos segundos en encender la imagen?
Ese pequeño retraso ocurre porque la fuente de alimentación necesita estabilizar los distintos voltajes, la mainboard debe iniciar el sistema operativo y el panel requiere unos segundos para calentar sus circuitos internos antes de mostrar una imagen estable, un proceso similar al arranque de cualquier equipo con un sistema operativo integrado.
¿Qué diferencia hay entre la placa principal y la fuente de alimentación?
La placa principal procesa la señal de vídeo, ejecuta el sistema operativo y coordina el resto de los circuitos, mientras que la fuente de alimentación únicamente convierte y distribuye la energía eléctrica que esos circuitos necesitan. Son placas independientes con funciones distintas, aunque en algunos modelos compactos se integran en un solo circuito.
¿Los televisores OLED necesitan retroiluminación?
No, los televisores OLED no incorporan un sistema de retroiluminación tradicional, ya que cada píxel está formado por un diodo orgánico capaz de emitir su propia luz. Esto le permite a la pantalla apagar píxeles individuales por completo, lo que produce negros más profundos que en los paneles LCD o LED convencionales.
¿Para qué sirve el sensor infrarrojo del televisor?
El sensor infrarrojo recibe las señales que emite el control remoto y las envía a la mainboard para que ejecute la acción correspondiente, como cambiar de canal o ajustar el volumen. Este pequeño componente suele ubicarse cerca del panel frontal y depende directamente de la fuente de alimentación para mantenerse activo.
¿Cuánto tiempo suelen durar los componentes electrónicos de un televisor?
La duración varía según el componente y las condiciones de uso, pero factores como el calor, la humedad y las variaciones eléctricas influyen de forma directa en su desgaste. Piezas como la fuente de alimentación y la retroiluminación suelen ser las primeras en mostrar señales de fallo tras varios años de uso continuo.
¿Se puede reparar un televisor sustituyendo una sola placa?
En muchos casos sí, siempre que el diagnóstico identifique con precisión cuál de los componentes está fallando. Cambiar únicamente la fuente de alimentación, la placa T-CON o la mainboard suele resolver el problema cuando el resto de las piezas, incluido el panel, se mantiene en buen estado.
Conclusión
Ahora entiendes que un televisor moderno no es una sola pieza, sino un conjunto de componentes que se reparten tareas muy específicas. Desde el panel que forma la imagen hasta la fuente que reparte energía, cada bloque aporta una parte del resultado final que ves en pantalla.
Puedes aplicar lo aprendido para identificar qué parte podría estar fallando cuando algo no funciona como esperas, o simplemente para apreciar con otros ojos la complejidad que hay detrás de encender el televisor cada noche. Reconocer cada bloque te ayuda a entender mejor tanto el mantenimiento como las diferencias entre modelos.
Te llevas una visión más clara de cómo la electrónica convierte señales invisibles en imagen y sonido. Si te interesó este recorrido, este sitio web tiene más contenido pensado para seguir descubriendo cómo funcionan los sistemas que usas todos los días.
Sigue aprendiendo:
Diferencia entre circuito en serie y en paralelo
¿Qué es la electrónica práctica y cómo funciona?
Diseño de placas electrónicas
¿Qué son los semiconductores y cómo funcionan?

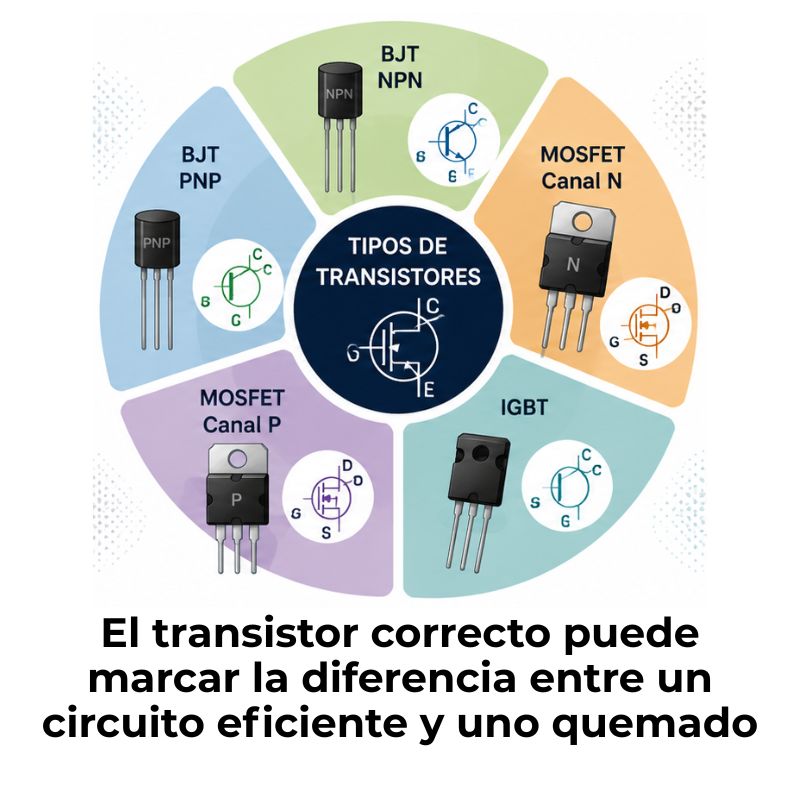

Tipos de transistores electrónicos
Componentes pasivos y activos en electrónica

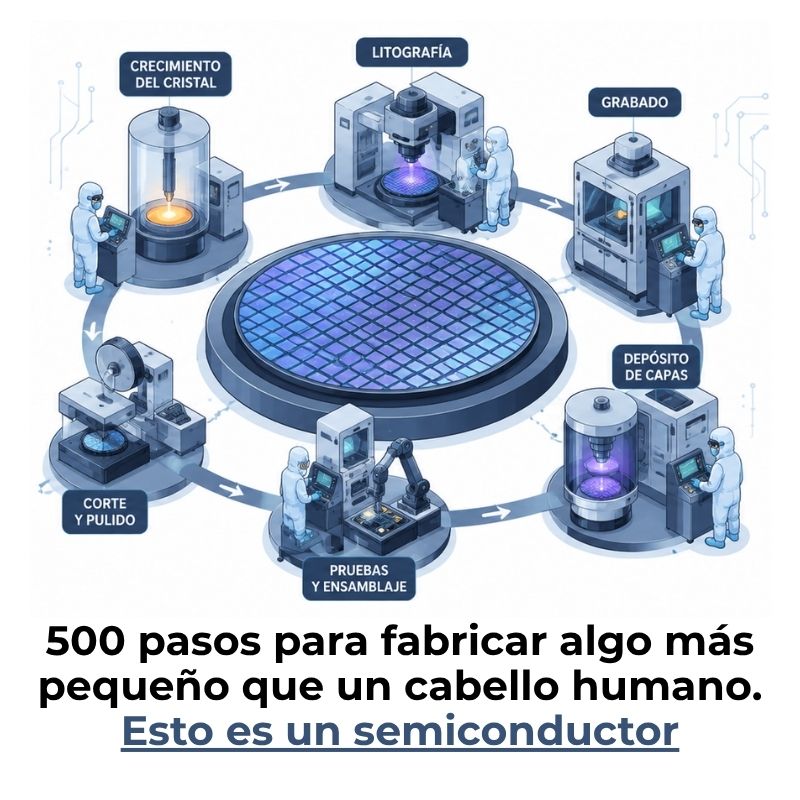

La fabricación de semiconductores

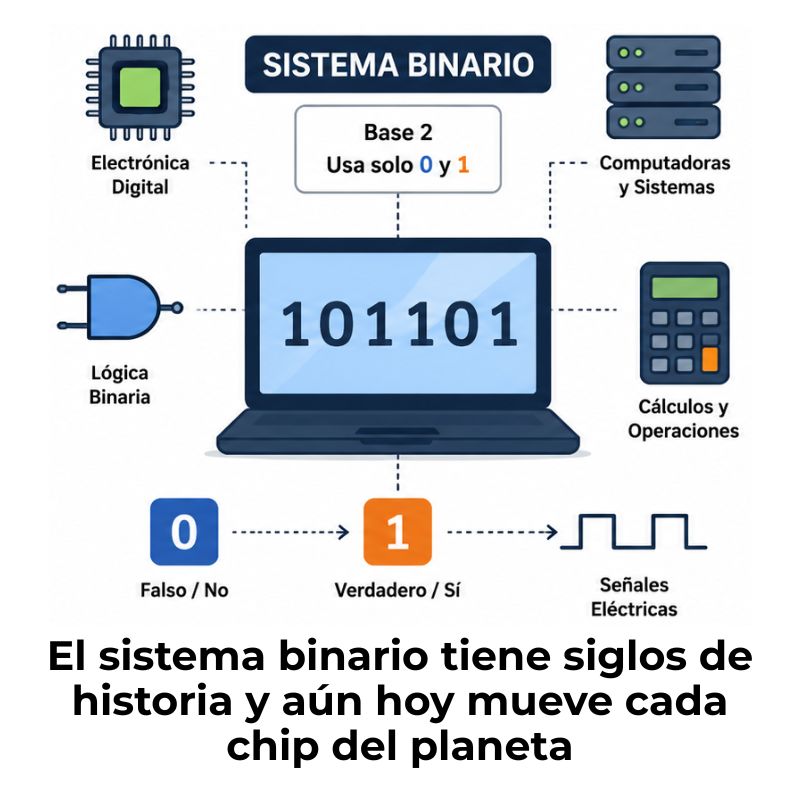

Sistemas de numeración binaria
